CAD快捷键命令表(打印版)最全最实用.doc

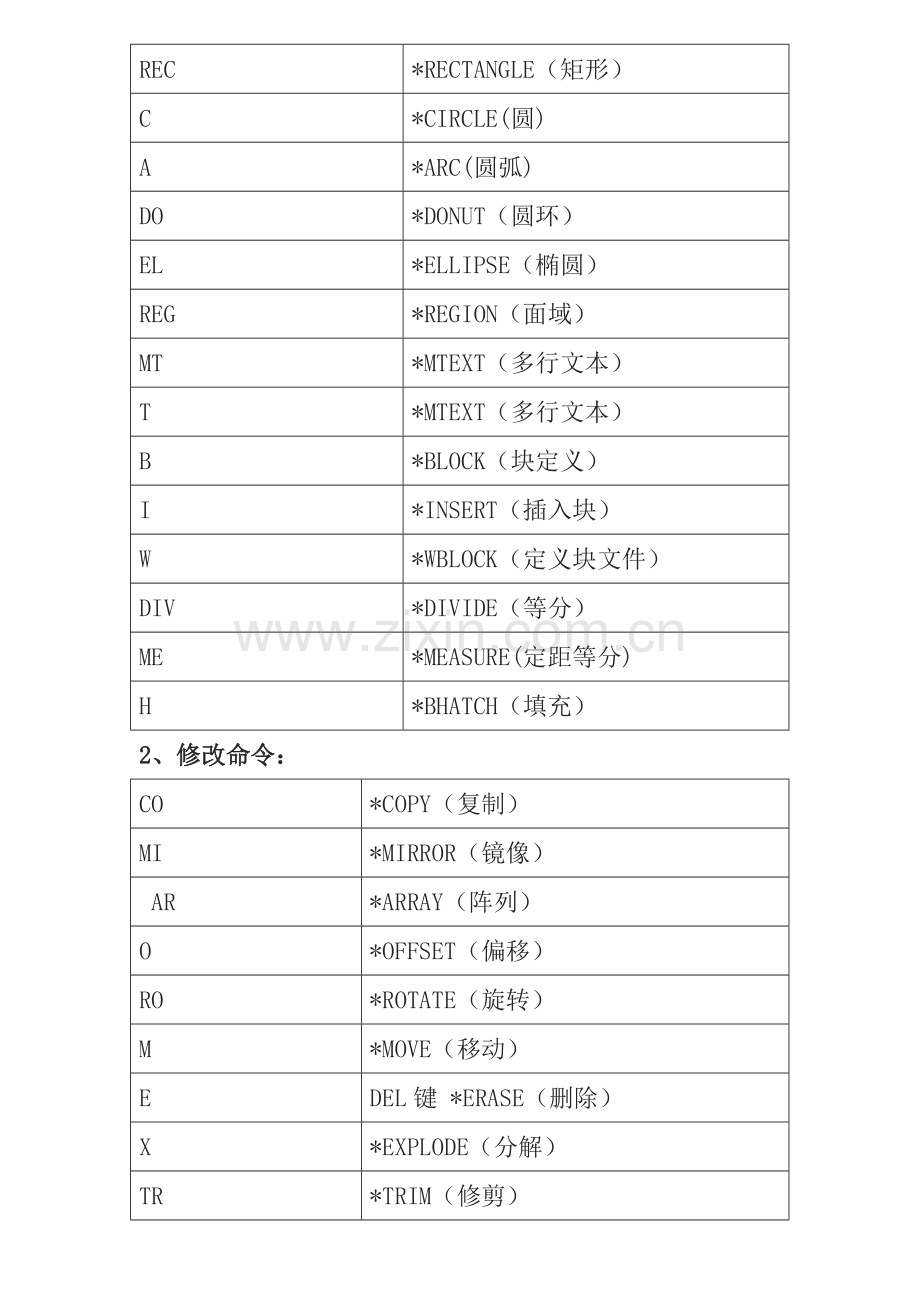

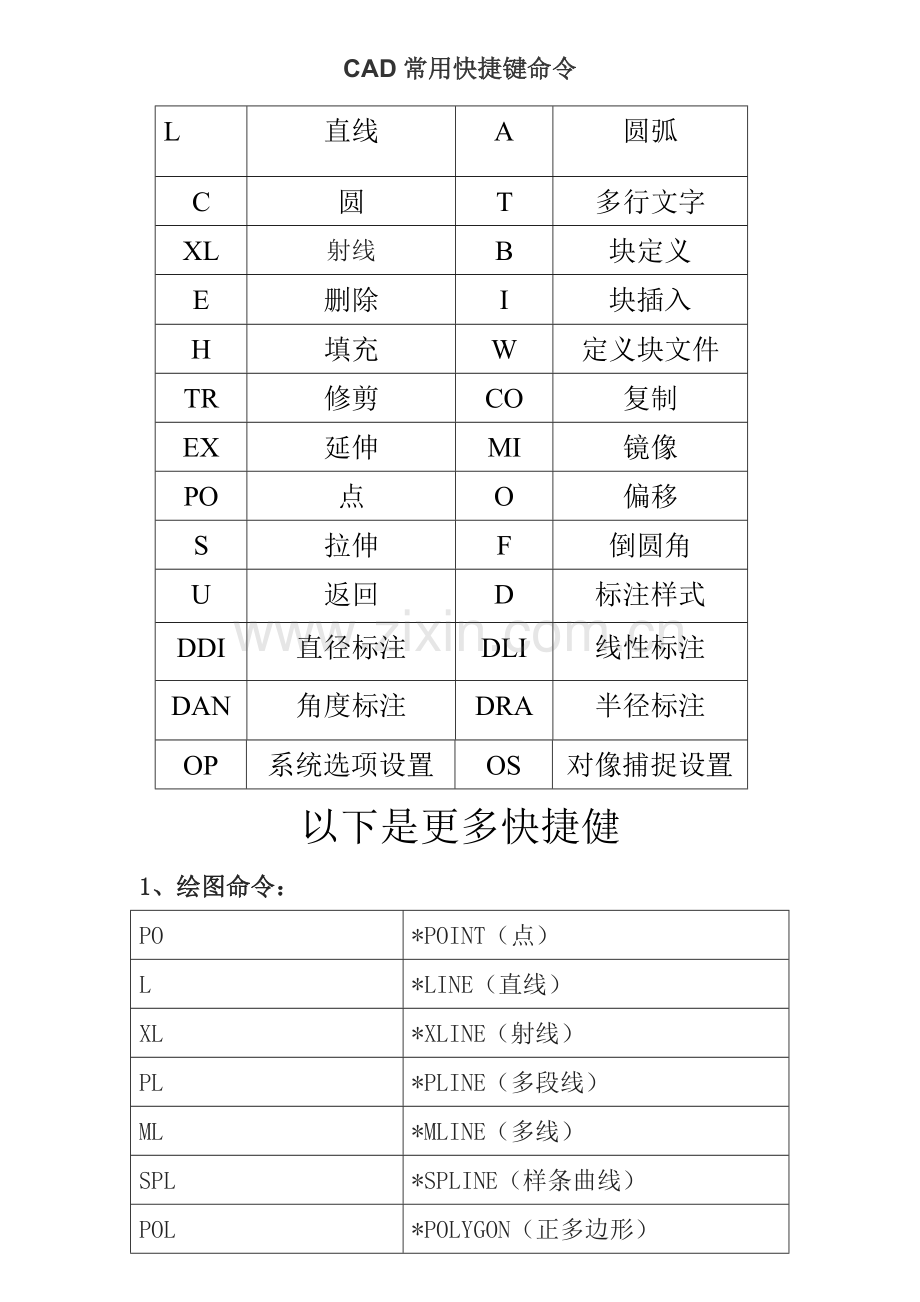

L直线A圆弧C圆T多行文字XL射线B块定义E删除I块插入H填充W定义块文件TR修剪CO复制EX延伸MI镜像PO点O偏移S拉伸F倒圆角U返回D标注样式DDI直径标注DLI线性标注DAN角度标注DRA半径标注OP系统选项设置OS对像捕捉设置CAD常用快捷键命令以下是更多快捷健1、绘图命令： PO*POINT（点） L*LINE（直线） XL*XLINE（射线） PL*PLINE（多段线） ML*MLINE（多线） SPL*SPLINE（样条曲线） POL*POLYGON（正多边形） REC*RECTANGLE（矩形） C*CIRCLE(圆) A*ARC(圆弧) DO*DONUT（圆环） EL*ELLIPSE（椭圆） REG*REGION（面域） MT*MTEXT（多行文本） T*MTEXT（多行文本） B*BLOCK（块定义） I*INSERT（插入块） W*WBLOCK（定义块文件） DIV*DIVIDE（等分）ME*MEASURE(定距等分)H*BHATCH（填充）2、修改命令： CO*COPY（复制） MI*MIRROR（镜像） AR*ARRAY（阵列） O*OFFSET（偏移） RO*ROTATE（旋转） M*MOVE（移动） EDEL键 *ERASE（删除） X*EXPLODE（分解） TR*TRIM（修剪） EX*EXTEND（延伸） S*STRETCH（拉伸） LEN*LENGTHEN（直线拉长） SC*SCALE（比例缩放） BR*BREAK（打断） CHA*CHAMFER(倒角) F*FILLET（倒圆角） PE*PEDIT（多段线编辑） ED*DDEDIT（修改文本）3、视窗缩放： P*PAN（平移） Z空格空格*实时缩放 Z*局部放大 Z+P*返回上一视图 ZE显示全图 Z+W显示窗选部分4、尺寸标注： DLI*DIMLINEAR（直线标注） DAL*DIMALIGNED（对齐标注） DRA*DIMRADIUS（半径标注） DDI*DIMDIAMETER（直径标注） DAN*DIMANGULAR（角度标注） DCE*DIMCENTER（中心标注） DOR*DIMORDINATE（点标注） LE*QLEADER（快速引出标注） DBA*DIMBASELINE（基线标注） DCO*DIMCONTINUE（连续标注） D*DIMSTYLE（标注样式） DED*DIMEDIT（编辑标注） DOV*DIMOVERRIDE(替换标注系统变量) DAR(弧度标注，CAD2006) DJO（折弯标注，CAD2006）5、对象特性 ADC*ADCENTER（设计中心“Ctrl2”） CHMO *PROPERTIES(修改特性“Ctrl1”) MA*MATCHPROP（属性匹配） ST*STYLE（文字样式） COL*COLOR（设置颜色） LA*LAYER（图层操作） LT*LINETYPE（线形） LTS*LTSCALE（线形比例） LW*LWEIGHT （线宽） UN*UNITS（图形单位） ATT*ATTDEF（属性定义） ATE*ATTEDIT（编辑属性） BO*BOUNDARY（边界创建，包括创建闭合多段线和面域） AL*ALIGN（对齐） EXIT*QUIT（退出） EXP*EXPORT（输出其它格式文件） IMP*IMPORT（输入文件） OPPR *OPTIONS（自定义CAD设置） PRINT*PLOT（打印） PU*PURGE（清除垃圾） RE*REDRAW（重新生成） REN*RENAME（重命名） SN*SNAP（捕捉栅格） DS*DSETTINGS（设置极轴追踪） OS*OSNAP（设置捕捉模式） PRE*PREVIEW（打印预览） TO*TOOLBAR（工具栏） V*VIEW（命名视图） AA*AREA（面积） DI*DIST（距离） LI*LIST（显示图形数据信息）（二）常用CTRL快捷键 【CTRL】1 *PROPERTIES(修改特性) 【CTRL】2 *ADCENTER（设计中心）【CTRL】O*OPEN（打开文件）【CTRL】N、M*NEW（新建文件）【CTRL】P*PRINT（打印文件）【CTRL】S*SAVE（保存文件）【CTRL】Z*UNDO（放弃）【CTRL】X*CUTCLIP（剪切）【CTRL】C*COPYCLIP（复制）【CTRL】V*PASTECLIP（粘贴）【CTRL】B*SNAP（栅格捕捉）【CTRL】F*OSNAP（对象捕捉）【CTRL】G*GRID（栅格）【CTRL】L*ORTHO（正交）【CTRL】W*（对象追踪）【CTRL】U*（极轴）（三）常用功能键 【F1】 *HELP（帮助） 【F2】 *（文本窗口） 【F3】 *OSNAP（对象捕捉） 【F7】 *GRIP（栅格） 【F8】正交
