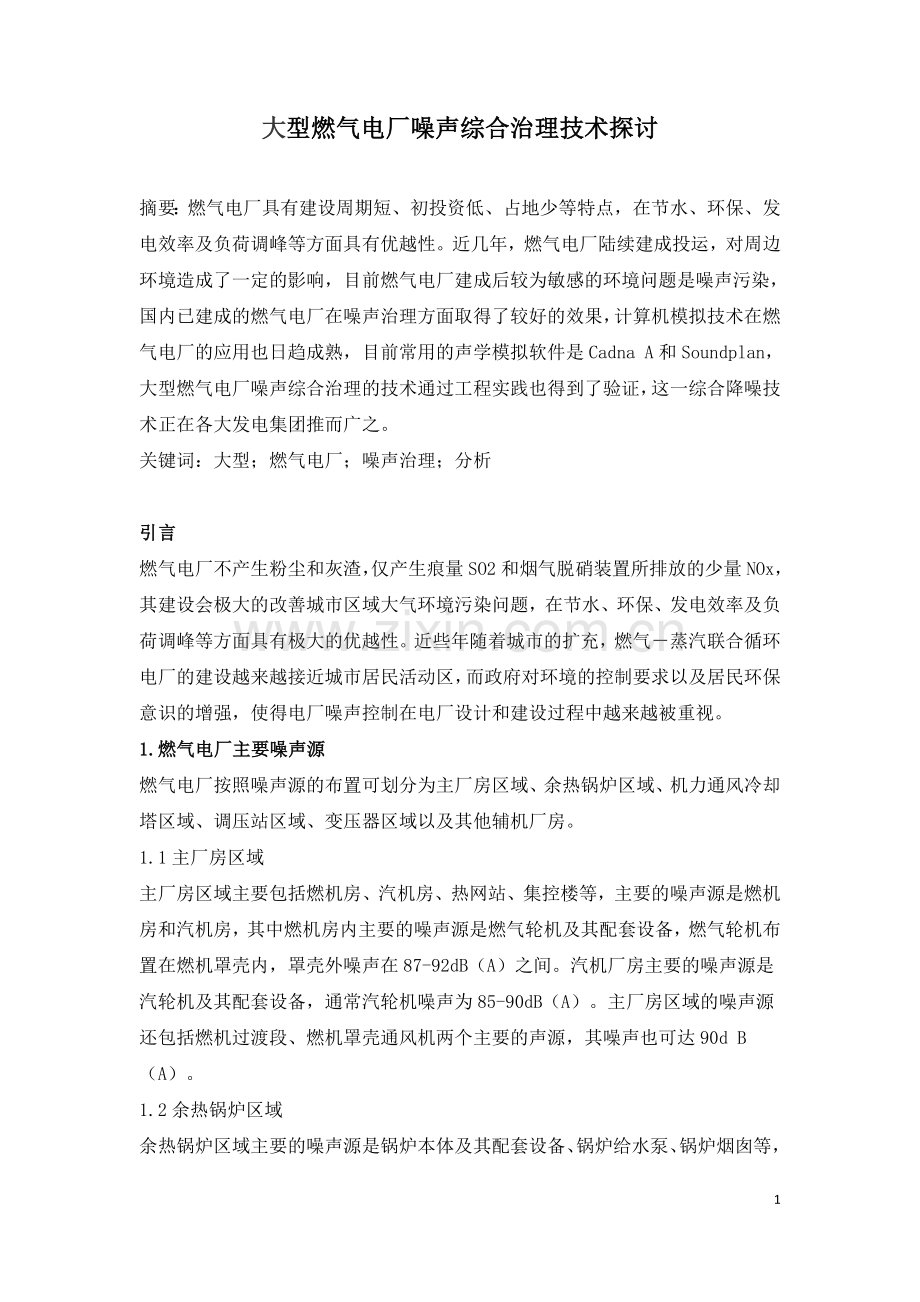

大型燃气电厂噪声综合治理技术探讨.doc

大型燃气电厂噪声综合治理技术探讨摘要：燃气电厂具有建设周期短、初投资低、占地少等特点，在节水、环保、发电效率及负荷调峰等方面具有优越性。近几年，燃气电厂陆续建成投运，对周边环境造成了一定的影响，目前燃气电厂建成后较为敏感的环境问题是噪声污染，国内已建成的燃气电厂在噪声治理方面取得了较好的效果，计算机模拟技术在燃气电厂的应用也日趋成熟，目前常用的声学模拟软件是Cadna A和Soundplan，大型燃气电厂噪声综合治理的技术通过工程实践也得到了验证，这一综合降噪技术正在各大发电集团推而广之。关键词：大型；燃气电厂；噪声治理；分析引言燃气电厂不产生粉尘和灰渣，仅产生痕量SO2和烟气脱硝装置所排放的少量NOx，其建设会极大的改善城市区域大气环境污染问题，在节水、环保、发电效率及负荷调峰等方面具有极大的优越性。近些年随着城市的扩充，燃气蒸汽联合循环电厂的建设越来越接近城市居民活动区，而政府对环境的控制要求以及居民环保意识的增强，使得电厂噪声控制在电厂设计和建设过程中越来越被重视。1.燃气电厂主要噪声源燃气电厂按照噪声源的布置可划分为主厂房区域、余热锅炉区域、机力通风冷却塔区域、调压站区域、变压器区域以及其他辅机厂房。1.1主厂房区域主厂房区域主要包括燃机房、汽机房、热网站、集控楼等，主要的噪声源是燃机房和汽机房，其中燃机房内主要的噪声源是燃气轮机及其配套设备，燃气轮机布置在燃机罩壳内，罩壳外噪声在87-92dB（A）之间。汽机厂房主要的噪声源是汽轮机及其配套设备，通常汽轮机噪声为85-90dB（A）。主厂房区域的噪声源还包括燃机过渡段、燃机罩壳通风机两个主要的声源，其噪声也可达90d B（A）。1.2余热锅炉区域余热锅炉区域主要的噪声源是锅炉本体及其配套设备、锅炉给水泵、锅炉烟囱等，余热锅炉本体噪声通常在75-80dB（A），该区域中锅炉给水泵等部分泵体噪声通常可达90dB（A）。1.3极力通风冷却塔区域机力通风冷却塔是燃气电厂主要的噪声源之一，冷却塔声源组成包括：进风口空气动力性噪声+淋水噪声，排风口的空气动力性噪声、电机辐射噪声、冷却塔风机旋转通过塔体结构辐射的二次空气动力性噪声。冷却塔进风口噪声在85-88dB（A）之间，排风口噪声在85-87dB（A）之间。1.4调压站区域调压站区域的噪声源包括增压机及其调压模块，增压机噪声可达95dB（A）以上，调压模块主要是调压阀及其管线噪声，一般在75dB（A）左右。1.5变压器区域变压器区域主要的噪声源是主变压器、厂用变压器等，通常220kV变压器噪声在68-75dB（A）之间，且低频特性显著。1.6其他辅助机房辅助机房主要包括化学水车间、中水深度处理车间、GIS、网控楼、各类泵房等，这类厂房内主要的噪声源是泵体及其配电设备，其中泵体噪声在8590 d B（A），配电装置噪声在75dB（A）左右。2.降噪措施2.1主厂房一是三期工程主厂房（燃机房、汽机房、电气楼（集控楼）墙体标高13 m以上彩色复合保温金属幕墙部分采用复合吸隔声模块结构。主厂房屋面压型钢板底膜现浇钢筋混土屋面采用吸声结构。二是燃机进风口上方的燃机烟道扩散段采用吸隔声结构进行封闭。燃机进风口设置吸隔声屏障。三是燃机罩壳通风机布置在燃机过渡段区域，设计在燃机罩壳通风机排风口安装排风消声器。四是主厂房门窗位置处采用声闸门和隔声窗；主厂房进风口设计进风消声器，屋顶轴流风机的排风口安装排风消声器；主厂房（燃机房、汽机房、余热锅炉）各类工艺管线穿墙部分做密封处理，密封处理采用隔声套管，开口处用阻尼材料填补，外部用密封胶做防水处理，防止漏声。2.2余热锅炉一是余热锅炉墙体采用吸声结构，1.2 m以上幕墙采用复合吸隔声模块结构。二是余热锅炉房耳房屋面为钢筋混凝土屋面，采用吸声结构。锅炉本体屋面为彩色涂层复合压型钢板屋面，采用复合吸隔声模块结构。三是余热锅炉房通风散热口设置进风消声器和消声百叶，屋顶轴流风机安装排风消声器。四是余热锅炉厂家负责在烟囱管道内安装消声器，且保证烟囱出口声压级不高于60dB（A）；在排汽（气）放空口安装排汽（气）放空消声器。2.3冷却塔区域在自然循环冷却塔南侧厂界和东侧厂界分别采用9m高吸隔声屏障。北侧塔屏障范围为进风口东南侧150区域，采用10m高度吸隔声屏障，吸隔声屏障距离进风口15 m（冷却塔进风口高度7.5 m），满足GB/T 501022003要求；南侧塔屏障范围为进风口东北侧60区域，采用10m高度吸隔声屏障，吸隔声屏障距离进风口15m。本期工程新建循环水泵房为砌块结构厂房，厂房门窗采用隔声门窗。进风口采用增设消声器和消声百叶。2.4调压站调压站屋面采用隔声降噪结构，无空气层。本期工程门、窗将采用隔声塑钢门、窗。通风系统进风口设置进风消声器；屋顶风机设置排风消声器。2.5变压器在变压器的防火隔墙上考虑吸声处理；在变压器区域设计U型吸隔声屏障；变压器与燃机厂房大门正对位置设计隔声大门。2.6制冷站本期制冷站墙体为250厚加气混凝土砌块，内墙采用200厚加气混凝土砌块，外层为彩色涂层复合金属板。屋面为钢筋混凝土屋面加防水层，采用隔声塑钢门、窗。通风系统进风口设置进风消声百叶；排风口设置排风消声器。2.7工业废水处理站工业废水处理站厂房墙体采用砌块结构，采用隔声门、窗，设备间通风散热口设计通风消声器。2.8变压器区域变压器区域通常布置在主厂房一侧，虽然变压器噪声声级不高，但低频成分突出，衰减慢，传播距离远，目前常用的治理措施是在变压器四周设计隔声屏障，隔声屏障与主厂房A列平齐，既满足降噪设计要求，又与厂区整体景观协调一致。2.9辅助机房辅助机房的噪声主要是各类泵体及其配电设备，这类厂房主体采用砌块墙体结构，通常的降噪措施是在靠近厂界一侧的通风散热口安装消声器，门窗采用隔声量较高的隔声门窗。2.10其他措施一是外露工艺管线处理。采取如下降噪措施：工艺管线阀门设计隔声罩；隔声罩设计检修口；工艺管线声压级较高的部分进行隔声包裹。二是管道穿墙处理。管道穿墙密封处理采用阻尼板+玻璃棉+密封胶+单层彩色压型钢板。3总结大型燃气电厂的噪声治理是一个系统工程，不能割裂其中某个区域进行降噪设计，这样必然导致最终无法满足降噪设计目标。根据目前国内已完的燃气电厂噪声治理经验，燃气电厂噪声治理技术趋于成熟，也存着一定差异，主要体现在计算机模拟技术的应用及降噪设备、降噪材料的选择上，但所有降噪技术均需结合电厂工艺要求，实现降噪设计与主体工程相结合，达到声景统一。4
