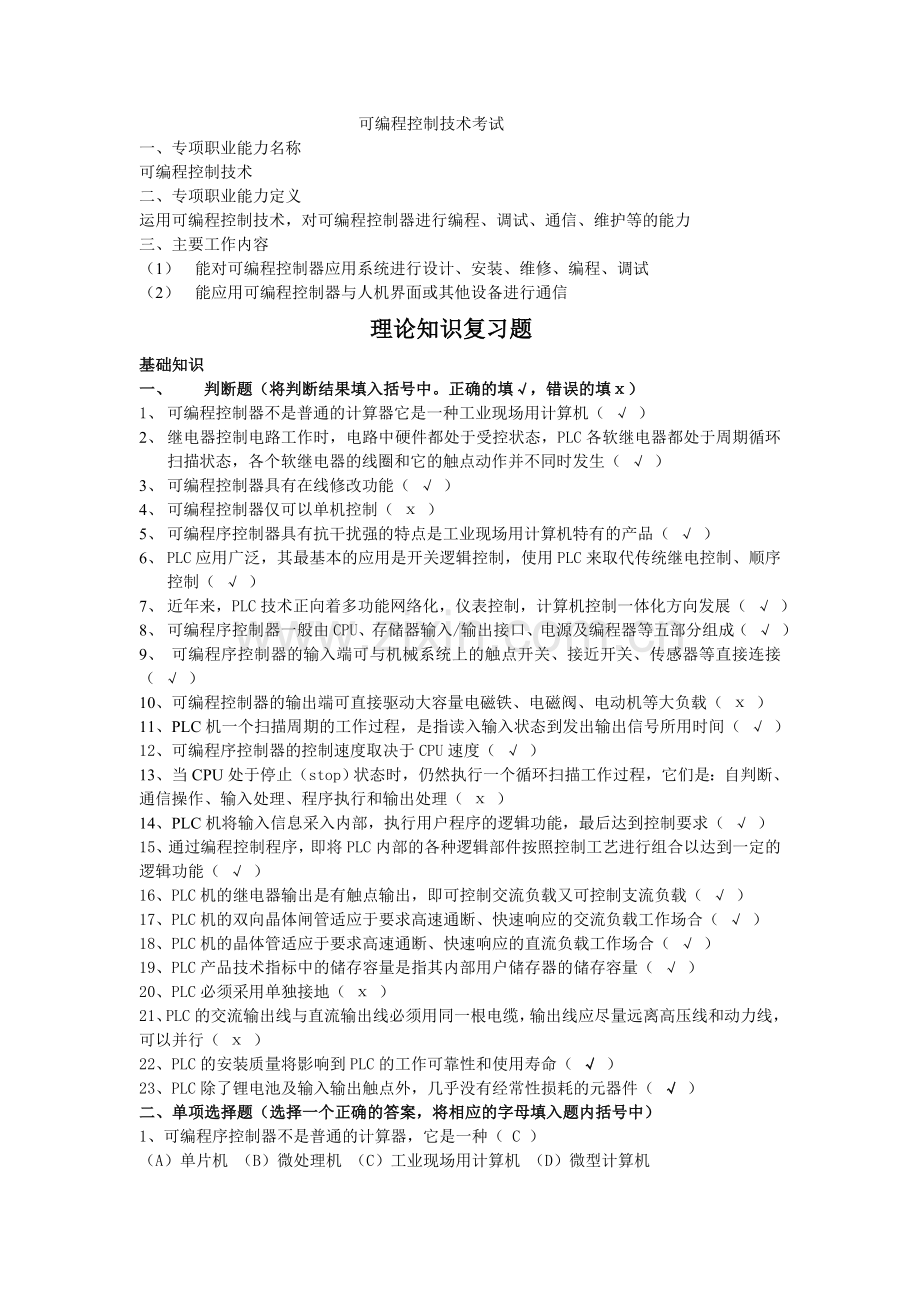

1、 可编程控制技术考试一、 专项职业能力名称可编程控制技术二、 专项职业能力定义运用可编程控制技术,对可编程控制器进行编程、调试、通信、维护等的能力三、 主要工作内容(1) 能对可编程控制器应用系统进行设计、安装、维修、编程、调试(2) 能应用可编程控制器与人机界面或其他设备进行通信 理论知识复习题基础知识一、 判断题(将判断结果填入括号中。正确的填,错误的填)1、 可编程控制器不是普通的计算器它是一种工业现场用计算机( )2、 继电器控制电路工作时,电路中硬件都处于受控状态,PLC各软继电器都处于周期循环扫描状态,各个软继电器的线圈和它的触点动作并不同时发生( )3、 可编程控制器具有在线修改
2、功能( )4、 可编程控制器仅可以单机控制( )5、 可编程序控制器具有抗干扰强的特点是工业现场用计算机特有的产品( )6、 PLC应用广泛,其最基本的应用是开关逻辑控制,使用PLC来取代传统继电控制、顺序控制( )7、 近年来,PLC技术正向着多功能网络化,仪表控制,计算机控制一体化方向发展( )8、 可编程序控制器一般由CPU、存储器输入/输出接口、电源及编程器等五部分组成( )9、 可编程序控制器的输入端可与机械系统上的触点开关、接近开关、传感器等直接连接( )10、可编程控制器的输出端可直接驱动大容量电磁铁、电磁阀、电动机等大负载( )11、PLC机一个扫描周期的工作过程,是指读入输入
3、状态到发出输出信号所用时间( )12、可编程序控制器的控制速度取决于CPU速度( )13、当CPU处于停止(stop)状态时,仍然执行一个循环扫描工作过程,它们是:自判断、通信操作、输入处理、程序执行和输出处理( )14、PLC机将输入信息采入内部,执行用户程序的逻辑功能,最后达到控制要求( )15、通过编程控制程序,即将PLC内部的各种逻辑部件按照控制工艺进行组合以达到一定的逻辑功能( )16、PLC机的继电器输出是有触点输出,即可控制交流负载又可控制支流负载( )17、PLC机的双向晶体闸管适应于要求高速通断、快速响应的交流负载工作场合( )18、PLC机的晶体管适应于要求高速通断、快速响
4、应的直流负载工作场合( )19、PLC产品技术指标中的储存容量是指其内部用户储存器的储存容量( )20、PLC必须采用单独接地( )21、PLC的交流输出线与直流输出线必须用同一根电缆,输出线应尽量远离高压线和动力线,可以并行( )22、PLC的安装质量将影响到PLC的工作可靠性和使用寿命( )23、PLC除了锂电池及输入输出触点外,几乎没有经常性损耗的元器件( )二、单项选择题(选择一个正确的答案,将相应的字母填入题内括号中)1、可编程序控制器不是普通的计算器,它是一种( C )(A)单片机 (B)微处理机 (C)工业现场用计算机 (D)微型计算机2、可编程序控制器是以( C )为基本元件所

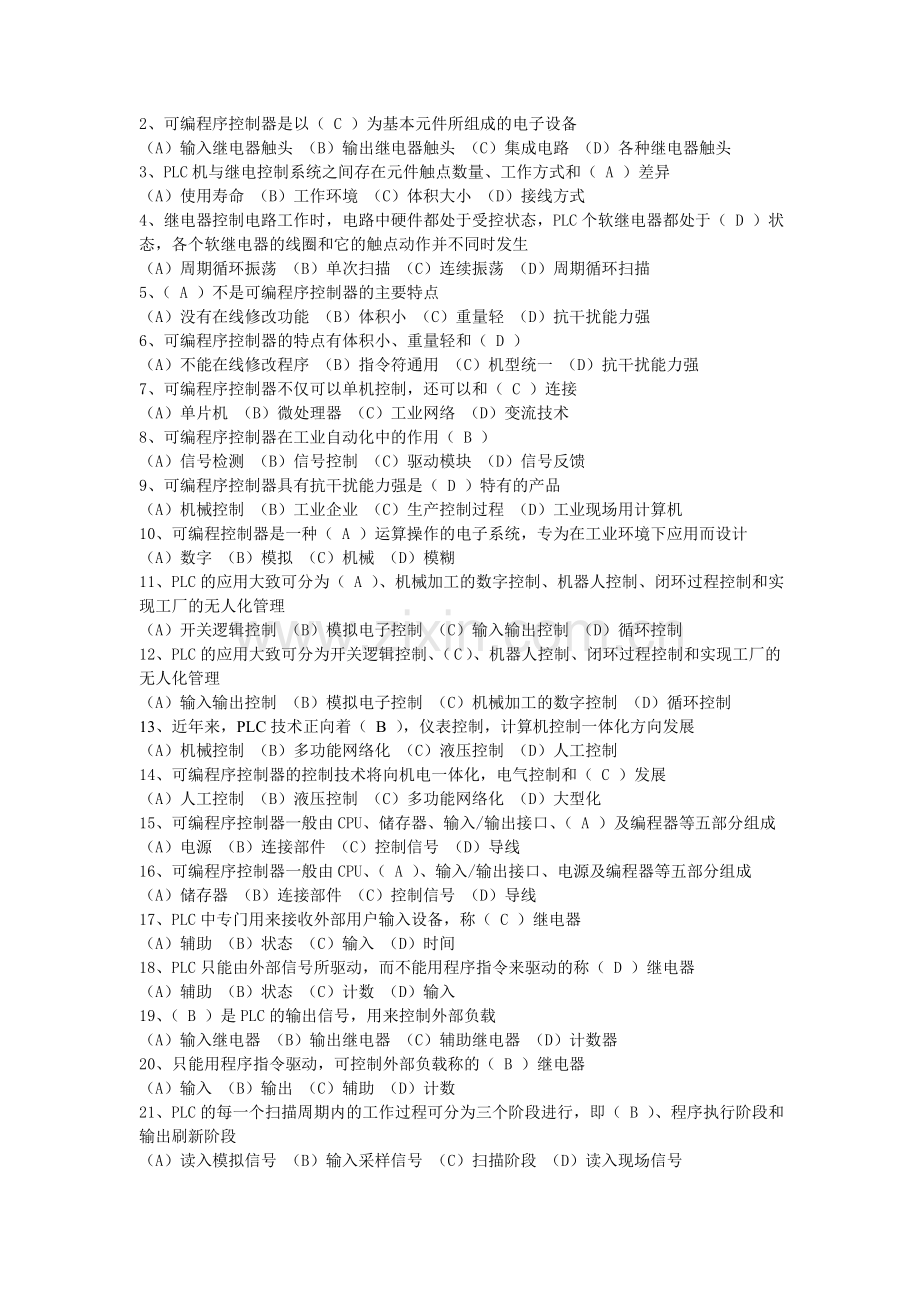

5、组成的电子设备(A)输入继电器触头 (B)输出继电器触头 (C)集成电路 (D)各种继电器触头3、PLC机与继电控制系统之间存在元件触点数量、工作方式和( A )差异(A)使用寿命 (B)工作环境 (C)体积大小 (D)接线方式4、继电器控制电路工作时,电路中硬件都处于受控状态,PLC个软继电器都处于( D )状态,各个软继电器的线圈和它的触点动作并不同时发生(A)周期循环振荡 (B)单次扫描 (C)连续振荡 (D)周期循环扫描5、( A )不是可编程序控制器的主要特点(A)没有在线修改功能 (B)体积小 (C)重量轻 (D)抗干扰能力强6、可编程序控制器的特点有体积小、重量轻和( D )(A
6、)不能在线修改程序 (B)指令符通用 (C)机型统一 (D)抗干扰能力强7、可编程序控制器不仅可以单机控制,还可以和( C )连接(A)单片机 (B)微处理器 (C)工业网络 (D)变流技术8、可编程序控制器在工业自动化中的作用( B )(A)信号检测 (B)信号控制 (C)驱动模块 (D)信号反馈9、可编程序控制器具有抗干扰能力强是( D )特有的产品(A)机械控制 (B)工业企业 (C)生产控制过程 (D)工业现场用计算机10、可编程控制器是一种( A )运算操作的电子系统,专为在工业环境下应用而设计(A)数字 (B)模拟 (C)机械 (D)模糊11、PLC的应用大致可分为( A )、机械
7、加工的数字控制、机器人控制、闭环过程控制和实现工厂的无人化管理 (A)开关逻辑控制 (B)模拟电子控制 (C)输入输出控制 (D)循环控制12、PLC的应用大致可分为开关逻辑控制、( C )、机器人控制、闭环过程控制和实现工厂的无人化管理(A)输入输出控制 (B)模拟电子控制 (C)机械加工的数字控制 (D)循环控制13、近年来,PLC技术正向着( B ),仪表控制,计算机控制一体化方向发展(A)机械控制 (B)多功能网络化 (C)液压控制 (D)人工控制14、可编程序控制器的控制技术将向机电一体化,电气控制和( C )发展(A)人工控制 (B)液压控制 (C)多功能网络化 (D)大型化15、
8、可编程序控制器一般由CPU、储存器、输入/输出接口、( A )及编程器等五部分组成(A)电源 (B)连接部件 (C)控制信号 (D)导线 16、可编程序控制器一般由CPU、( A )、输入/输出接口、电源及编程器等五部分组成(A)储存器 (B)连接部件 (C)控制信号 (D)导线17、PLC中专门用来接收外部用户输入设备,称( C )继电器(A)辅助 (B)状态 (C)输入 (D)时间18、PLC只能由外部信号所驱动,而不能用程序指令来驱动的称( D )继电器(A)辅助 (B)状态 (C)计数 (D)输入19、( B )是PLC的输出信号,用来控制外部负载(A)输入继电器 (B)输出继电器 (
9、C)辅助继电器 (D)计数器20、只能用程序指令驱动,可控制外部负载称的( B )继电器(A)输入 (B)输出 (C)辅助 (D)计数21、PLC的每一个扫描周期内的工作过程可分为三个阶段进行,即( B )、程序执行阶段和输出刷新阶段(A)读入模拟信号 (B)输入采样信号 (C)扫描阶段 (D)读入现场信号22、PLC的每一个扫描周期内的工作过程可分为三个阶段进行,即输入采样阶段、( C )和输出刷新阶段。(A)读入模拟信号 (B)扫描阶段 (C)程序执行阶段 (D)读入现场信号23、PLC机的扫描周期与程序的步数、( D )及所用指令的执行时间有关(A)辅助继电器 (B)计数器 (C)计时器
10、 (D)时钟频率24、 PLC机的扫描周期与( C )、时钟频率及所用指令的执行时间有关(A)辅助继电器 (B)计数器 (C)程序的步数 (D)计时器25、PLC可编程序控制器的整个工作过程分五个阶段,PLC通电运行时,第一个阶段应为( D )(A)与编程器通信 (B)执行用户程序 (C)读入现场信号 (D)自诊断26、PLC可编程序控制器的整个工作过程分五个阶段,PLC通电运行时,第四个阶段应为( B ) (A)与编程器通信 (B)执行用户程序 (C)读入现场信号 (D)自诊断27、PLC机将输入信息采入内部,执行( C )的逻辑功能,最后达到控制要求(A)硬件 (B)元件 (C)用户程序
11、(D)控制部件28、可编程序控制器的输入端可与( C )直接连接(A)扩展口 (B)编程口 (C)按钮触点(D)电源 29、通过编程控制系统,即将PLC内部的各种逻辑部件按照( B )进行组合以达到一定的逻辑功能(A)设备要求 (B)控制工艺(C)元件材料 (D)编程器型号30、通过编制( A ),即将PLC内部的逻辑关系按照控制工艺进行组合,以达到一定的逻辑功能(A)梯形图 (B)元件清单 (C)元件材料 (D)编程器型号31、PLC的( A )输出是有触点输出,即可控制交流负载又可控制直流负载(A)继电器 (B)晶体管 (C)单结晶体管 (D)二极管32、 PLC中用来控制外部交直流负载,
12、但只能用程序指令驱动的称为( A )输出(A)继电器 (B)双向晶闸管 (C)单结晶体管 (D)二极管33、PLC机的( B )输出是无触点输出,只能用于控制交流负载(A)继电器 (B)双向晶闸管 (C)单结晶体管 (D)二极管34、PLC中用来控制外部交流负载,但只能用程序指令驱动的称为( B )输出(A)继电器 (B)双向晶闸管 (C)单结晶体管 (D)二极管35、PLC机的( C )输出是无触点输出,只能用于控制直流负载(A)继电器 (B)双向晶闸管 (C)晶体管 (D)二极管输出36、PLC中用来控制外部交流负载,但只能用程序指令驱动的称为( AB )输出(A)继电器 (B)双向晶闸管
13、(C)单结晶体管输(D)晶体管37、可编程序控制器的( D )是它的主要技术性能之一 (A) 机器型号 (B)接线方式 (C)输入/输出点数(D)价格38、可编程序控制器的( B )是它的主要技术性能之一(A) 机器型号 (B)应用程序的存储容量(C)接线方式(D)价格39、可编程序控制器的接地( B )(A)可以和其他设备公共接地 (B)采用单独接地 (C)可以和其他设备串联接地 (D)不需要接地40、可编程序控制器的接地点( AC )(A)可以和其他动力设备地点共接 (B)可以和其他动力设备接地点串联 (C)必须与动力设备的接地点分开 (D)不需要接地41、可编程序控制器的接地( B )(
14、A)可以和其他设备公共接地 (B)采用单独接地 (C)可以和其他设备串联接地 (D)不需要接地42、可编程序控制器的接地点( C )(A)可以和其他动力设备地点共接 (B)可以和其他动力设备接地点串联 (C)必须与动力设备的接地点分开 (D)不需要接地43、PLC的安装质量与PLC的工作可靠性和( C )有关(A)安全性 (B)操作系统 (C)使用寿命 (D)美观44、PLC安装过程中( C ) ,将影响他安全可靠运行(A)安装牢固 (B)有接地接零保护 (C)导线破损 (D)有短路过载保护45、PLC的日常维护工作的内容( B )(A)定期修改程序 (B)日常清洁与巡查 (C)更换输出继电器
15、(D)刷新参数46、PLC定期检查的具体内容包括工作环境、( D )电源电压、使用寿命及控制性能等方面(A)安装条件 (B)程序设置 (C)指令系统 (D)温度范围 三菱可编程控制器一、判断题(将判断结果填入括号中。正确的填,错误的填)1、FX2N系列PLC的模块分为CPU模块和I/0模块两种( )2、FX2N-48MT表示该PLC的输出类型是继电器型的( )3、PLC采用了典型的计算机结构,主要是由CPU、RAM、ROM和专门设计的输入输出接口电路组成( )4、选择可编程序控制器的原则是价格越低越好( )5、可编程序控制器的开关量输入/输出总点数是计算所需内存储器容量的重要根据( )6、PL
16、C扩展单元中,AD转换模块的功能是数字量转为模拟量( )7、所有内部辅助继电器均带有仃电记忆功能( )8、FX系列PLC输入继电器是用程序驱动的( )9、FX系列PLC输入继电器是用程序驱动的( )10、PLC中T是实现断电延时操作指令,输入由ON变为OFF时,定时器开始定时,当定时器的输入为OFF或电源断开时,定时器复位( )11、用于停电恢复后需要继续执行停电前状态的状态元件是S20-S499( ) 12、计数器只能做加法运算,若要做减法运算必须用寄存器( )13、数据寄存器是用于存储数据的软元件,在FX2N系列中为16位,也可组合为32位( )14、PLC的特殊继电器是指提供具有特定功能
17、的内部继电器( )15、输入继电器仅是一种形象说法,并不是真实继电器,它是编程语言中专用的“软元件”( )16、 X10-X17是内置高速计数器的中断输入端口( )17、在PLC的顺序控制程序中采用步进指令方式编程有方法简单、规律性强、修改程序方便优点( )18、在PLC的顺序控制程序中采用步进指令方式编程有方法简单、规律性强、修改程序方便优点( )19、在PLC的控制程序中采用步进指令方式编程,有程序不能修改优点( )20、主要用于开关量信息的传递、变更及逻辑处理,称字元件( )21、能流在梯形图中只能做单方向流动,从左向右流动,层次的改变只能先上后下( )22、PLC梯形图中,串联块的并联
18、连接指的是梯形图中由若干接点并联所构成的电路( )23、PLC机的梯形图是由继电器接触控制线路演变来的( )24、能直接编程的梯形图必须符合顺序执行,即从上到下,从左到右地执行( )25、串联接点较多的电路放在梯形图的上方,可节省指令表语言的条数( )26、并联接点较多的电路放在梯形图的上方,可节省指令表语言的条数( )27、在PLC梯形图编程中,并联触点块串联指令ORB( )28、桥型电路需重排,复杂电路要简化处理( )29、在FX2N系列指令中,STL是基本指令( )30、LD指令用于将常闭触点连接到母线上( )31、FX2N系列PLC指令系统中ANB连接指令在编程时不可以无限次使用( )
19、32、ORI指令是并联一个常开触点( )33、线圈驱动指令不能驱动的操作元件是T( )34、PLS指令在驱动输入为ON后一个程序周期内使软元件Y,M动作( )35、主控触点指令含有主控触点MC及主控触点复位RST二条指令( )36、用于梯形图某接点后存在分支支路的指令为栈操作指令( )37、INV指令是将INV指令执行前的运算结果取反,需要指定相应的软元件号( )38、步进顺控的编程原则是先进行负载驱动处理,然后进行状态转移处理( )39、状态转移图中,终止工作步是它的组成部分( )40、PLC步进指令中的每个通用状态器须具备:驱动有关负载、指定转移目标、指定转移条件三要素( )41、PLC中
20、的选择性流程指的是多个流程分支可同时执行的分支流程( )42、1条并行分支或选择性分支的回路数限定为8条一下( )43、连续写STL指令表示并行会合,STL指令最多可连续使用无限次( )44、状态元件S除了可与STL指令结合使用外,还可作为数据寄存器使用( )45、在STL指令后,不同时激活的双线圈是允许的( )46、在STL和RET指令之间不能使用MC/MCR指令( )47、三菱FX2系列PLC的功能指令主要由标识符与参数两大部分组成( )48、三菱FX2系列PLC中用于储存数据数值的软元件,称为字元件( )49、FX2N的所有功能指令都能为脉冲执行型指令( )50、三菱FX2系列PLC中功
21、能指令的操作数可分为源操作数,目标操作数和其他操作数( )51、在FX系列PLC功能指令中,附有符号D表示处理32位数据( )52、三菱FX2系列PLC中的功能指令主要是指用于数据的传送、运算、变换及程序控制等功能的指令( )53、三菱FX2系列PLC中,子程序结束时的返回指令是IRET,中断服务程序结束时返回指令是SRET( )54、三菱FX2系列PLC中,比较指令是将源操作数S1和S2中数据进行比较,结果驱动目标操作数D ( )55、三菱FX2系列PLC中, 功能指令ZCP K100 K120 C30 M3 的功能是K100C30K120时,M4置一( )56、三菱FX2系列PLC中,传送
22、指令MOV功能是源数据内容传送给目标单元,同时源数据不变( )57、三菱FX2系列PLC中,当M8024=1时执行指令BMOV D1 D10 K3,是将D10D12的内容传送到D1D3中( )58、三菱FX2系列PLC中,当M8024=1时执行指令BMOV D1 D10 K3,是将D10D12的内容传送到D1D3中( )59、三菱FX2系列PLC中,要将2个数据寄存器中的数据进行交换的指令时XCH( )60、三菱FX2系列PLC中,二进制加法指令的源操作数可以是数据寄存器也可以是常数( )61、三菱FX2系列PLC中,如果想要使数据寄存器D0内数据的高8位为0低8位保持不变,可以使用指令WAN
23、D D0 H00 FF D0 来实现( )62、三菱FX2系列PLC中,要使D0的高4位移至低4位可使用ROR D0 来实现( )63、三菱FX2系列PLC中,ZRST指令可以对S、T、C、X、Y、M、D进行成批复位( )64、三菱FX2系列PLC中,使用MEAN指令能对最多能对64个数据寄存器的内容进行求平均值的操作( )65、三菱FX2系列PLC中,使用ALT指令时在每个扫描周期都会对输出信号进行一次反向操作( ) 66、三菱FX2系列PLC中,指令DSW可以读入2组4位的BCD码数字开关( )67、三菱FX2系列PLC中,SEGL指令为执行一系列的显示,可编程控制器的扫描周期需要20ms
24、以上( )68、三菱FX2系列PLC中,均可应用触点比较指令( )69、三菱FX2系列PLC中,FROM指令是将增设的特殊单元的缓冲寄存器BFM中的内容读到可编程控制器中( )70、三菱FX2系列PLC中,变址寄存器V、Z是能进行32位数据读写的数据寄存器( )71、FX20PE简易编程器仅可以在联机状态下编程( )72、简易编程器的基本结构一般不包括电源( )73、简易编程器一般只能用梯形图形式编程( )74、若要为PLC设置口令则必须在连接PLC的情况下进行( )75、用FXGP/WIN编程时,梯形图必须经过转换后才能转变为指令语句表( )76、FX2N4AD可以直接连接PT1000铂电阻
25、来进行温度测量( )77、FX2N2ADPT是FX2N系列PLC的2通道模拟量输入模块( )78、FROM是FX2N系列PLC基本单元向特殊功能模块写数据的指令( )79、FX2N4AD的测量范围由10V10V,4mA20mA和20mA20mA三种( )80、对FX2NAD进行输入通道测量范围指定,通道1和2为电压输入,通道3为420mA电流输入,通道4不使用那么BFM#0 的设定值为H3310( )81、FX2N2DA是将16位数字值转换为模拟量的模拟量输出模块( )82、PLC对模拟量模块进行参数设置和读入数据都是通过BFM进行的( )83、FX2N4DA能输出10V+10V的电压( )8
26、4、FX24DA的偏移和增益可以每个通道分别调整( )85、凡具有RS232C口并能输入输出字符串的计算机都可以用于和PLC的通讯( )86、FX2N系列PLC仅支持RS232串口通信方式( )87、使用FX2N232BD功能模块可以实现PLC与电脑的RS485通信( )88、在2个串口通信之前,必须设定互相可辨认的参数,该参数包括波特率和奇偶校验( )二、单项选择题(选择一个正确的答案,将相应的字母填入题内括号中)1、模拟量输入输出模块属于( D )(A)基本单元 (B)扩展单元 (C)扩展模块 (D)特殊功能模块2、FX2N系列PLC属于( B )PLC类型(A)微型 (B)一体化小型 (
27、C)模块化小型 (D)模块化大型3、( B )符号是FX系列基本单元晶体管输出(A)FX0N60MR (B)FX2N48MT (C)FX16EYTTB (D)FX48ET4、( )符号是FX系列基本单元晶体管输出(A)FX0N60MR (B)FX2N48MT (C)FX16EYTTB (D)FX48ET5、对输入脉冲信号的防止干扰的输入滤波( C )实现(A)采用降低电压 (B)采用重复计数 (C)采用整形电路 (D)采用高速计数6、PLC输出类型有继电器、晶体管、( C )三种输出形式(A)二极管 (B)单结晶体管 (C)双向晶闸管 (D)发光二极管 7、PLC机型选择的基本原则是在满足(
28、C )要求的前提下,保证系统可靠、安全、经济及使用维护方便(A)硬件设计 (B)软件设计 (C)控制功能 (D)输出设备8、用户编写程序的优劣对程序长短和( D )会产生较大的影响(A)指令选用 (B)控制功能 (C)输出功率 (D)运行时间9、选择PLC产品要注意的电器特征是( C )(A) CPU执行速度和输入输出模块形式 (B)编程方法和输入输出模块形式 (C)容量、速度、输入输出模块形式、编程方法 (D)PLC的体积、耗电、处理器和容量10、选择相应规模的可编程控制器应留有( B )的I/0裕量(A)1%5% (B)10%15% (C)30%45% (D)50%70%11、PLC扩展单
29、元有输出、输入、高速计数和( C )模块(A)数据转换 (B)转矩显示 (C)AD/DA转换(D)转速显示12、PLC扩展单元中,AD转换模块的功能是( D )(A)数字量转为模拟量 (B)转矩转电压 (C)转速转频率 (D)模拟量转为数字量13、FX系列PLC内部辅助继电器M编号是( C )进制的(A)二 (B)八 (C)十 (D)十六 14、FX系列PLC内部辅助继电器M编号从( A )都是继电器(A)M0M499 (B)M500M1023 (C)M8000M8255 (D)D0D99 15、FX系列PLC内部输入继电器X编号是( B )进制的(A)二 (B)八 (C)十 (D)十六 16
30、、FX系列PLC内部输入继电器( C )是正确的 (A)X0X8 (B)X10X19 (C)X70X77 (D)X80X8717、FX系列PLC输出继电器的定义( D )是正确的(A)Y0Y8 (B)Y10Y19 (C)Y80Y88 (D)Y100Y10718、FX系列PLC内部输出继电器Y编号是( B )进制的(A)二 (B)八 (C)十 (D)十六19、PLC中的定时器是( B )(A)硬件实现的延时继电器,在外部调节 (B)软件实现的延时继电器,用参数调节(C)时钟继电器 (D)输出继电器20、定时器可采用十进制常数K作为设定值,也可采用( D )的内容作为指定值(A)M (B)C (C
31、)KM (D)寄存器D21、状态元件编写步进指令,二条指令为( C )(A)SET STL (B)OUT SET (C)STL RET (D)RET END 22、用于停电恢复后需要继续执行停电前状态的状态元件是( C )(A)S0S9 (B)S20S499 (C)S500S899 (D)S900S99923、用于停电恢复后需要继续执行停电前状态的计数器( B )(A)C0C29 (B)C100C199 (C)C30C49 (D)C50C9924、32位增/减计数器,它的增减方向由特殊继电器( D )设定(A) M8000M8002 (B)M8013M8025 (C)M8100M8150 (D
32、)M8200M823425、断电保持数据寄存器( D )只要不该写,无论运算或停电,原有数据不变(A)D0D49 (B)D50D99 (C)D100D199 (D)D200D51126、通用数据寄存器( C )一旦写入数据内容不变但停电,原有数据被清零(A)C0C49(B)M50M99 (C)D0D199 (D)D200D51127、PLC的特殊继电器指的是( A )(A)提供具有特定功能的内部继电器 (B)断电保护继电器 (C)内部定时器和计数器(D)内部状态指示继电器和计数器28、FX2N系列PLC可编程控制器能够提供100ms时钟脉冲的辅助继电器是( B )(A)M8011 (B)M80
33、12 (C)M8013 (D)M8014 29、FX2N系列的PLC,数据类软元件的基本结构为16位储存单元,机内的( C )称为字元件(A)X (B)Y (C)V (D)S30、FX2N系列PLC数据类软元件的( )称为位组合元件(A)X (B)Y (C)V (D)K1M031、( B )是内置高速计数器的中断输入端口(A)X10X17 (B)X0X7 (C)X1X7 (D)X11X17 32、内置高速计数器C251是( )类型的高速计数器(A)单向单计数 (B)单向双计数 (C)双向单计数 (D)双向双计数33、PLC的程序编写有( A )图形方法(A)梯形图和功能图 (B)图形符号逻辑
34、(C)继电器原理图 (D)卡诺图34、PLC的程序编写有( A )、梯形图、功能图和高级语言编程这些方法(A)语句表 (B)图形符号逻辑图 (C)继电器原理图 (D)卡诺图35、在较大型和复杂的电器控制程序设计,可以采用( A )方法来设计程序(A)程序流程图设计 (B)继电控制原理图设计 (C)简化梯形图设计 (D)普通的梯形图法设计36、PLC的指令语句表达形式是由操作码、标识符和( C )组成(A)程序流程图 (B)机电控制原理图 (C)参数 (D)梯形图法37、在PLC的顺序控制程序中采用步进指令方式编程有( A )优点(A)方法简单、规律性强 (B)程序不能修改 (C)功能性强、专用
35、指令多 (D)程序不需进行逻辑组合38、从多个分支流中根据条件选择某一分支执行,该种分支称( D )分支(A)单一 (B)平行 (C)还合 (D)选择39、功能指令用于数据传送、运算、变换及( D )功能(A)编写指令语句表 (B)编写状态转移图(C)编写梯形图 (D)程序管理 40、主要用于开关量信息的传递、变换及逻辑处理,称( D )(A)语句表 (B)状态转移图 (C)字元件 (D)位元件 41、为了便于分析PLC的周期扫描原理,假想在梯形图中有( C )流动,这就是“能流”(A)电压 (B)电动势 (C)电流 (D)反电势 42、能流在梯形图中只能作单方向流动,从( A )流动,层次的
36、改变只能先上后下(A)左向右 (B)右向左 (C)下到上 (D)随机43、在同一段程序内,( A )使用相同的暂存寄存器储存不相同的变量(A)不能 (B)能 (C)根据程序和变量的功能确定 (D)只要不引起输出矛盾就可以44、在编程时,PLC的内部触点( C )(A)可作常开使用,但只能使用一次 (B)可作常闭使用,但只能使用一次 (C)可作常开常闭反复使用 (D)只能用一次45、可编程序控制器的梯形图,它采用( C )方式工作(A)并行控制 (B)串并控制 (C)循环扫描 (D)连续扫描46、继电器接触控制线路,它是并行控制方式,因它的线圈和触点是( C )工作(A)先线圈后触点 (B)先触
37、点后线圈 (C)触点和线圈同时 (D)触电和线圈随机47、并联线圈电路,从分支到线圈之间,无触点的线圈应放在( C )(A)下方 (B)右边 (C)上方 (D)左边48、能直接编程的梯形图必须符合顺序执行,即( C )执行(A)从上到下,从右到左 (B)从下到上,从左到右 (C)从上到下,从左到右 (D)从上到下,从右到左 49、在PLC梯形图编程中,2个或2个以上的触点串联的电路称之为( C )(A)串联电路 (B)并联电路 (C)串联电路块 (D)并联电路块50、有几个并联回路相串联时,应将并联回路多的放在梯形图的( A )可以节省指令表语言的条数(A)左边 (B)右边 (C)上方 (D)
38、下方 51、有几个并联回路相串联时,应将并联回路多的放在梯形图的( )可以节省指令表语言的条数(A)左边 (B)右边 (C)上方 (D)下方 52、在PLC梯形图编程中,2个或2个以上的触点并联的电路称之为( D )(A)串联电路 (B)并联电路 (C)串联电路块 (D)并联电路块53、在PLC梯形图编程中并联触点块串联指令( D )(A)LD (B)OR (C)ORB (D)ANB 54、在PLC梯形图编程中,串联点并联,采用指令( C )(A)LD (B)OR (C)ORB (D)ANB55、在PLC梯形图编程中,触点应画在( B )上(A)垂直线 (B)水平线 (C)串在输出继电器后面
39、(D)直接连到右母线56、在PLC梯形图中同一编号的线圈在一个程序中使用两次称为双线圈输出,双线圈输出( B )引起误操作(A)不会 (B)会 (C)不大可能 (D)随机57、在FX2N系列的基本指令中,( C )指令时不带操作元件的(A)OR(B)ORI (C)ORB (D)OUT 58、在FX2N系列的基本指令中,( C )指令时不带操作元件的(A)OR(B)ANI (C)ORB (D)OUT 59、LD指令不可用的软元件是( D )(A)X (B)Y (C)C (D)S60、LDI指令可用的软元件有( B )(A)X、Y、S (B)T、C、M (C)S、V、M (D)V、C、T61、如图
40、语句表正确的是( C )(A)AND X002 ;AND X000;OUT Y003 (B)LD X002;ANDI X000;OUT Y003 (C)LD X002;AND X000;OUT Y003 (D)LDP X002;ANDP X000;OUT Y003 62、如图语句表正确的是( )(A)AND Y003 ;AND X003;OUT M101 (B)LD Y003;ANDI X003;OUT M101 (C)LDY003;AND X003;OUT M101 (D)LDP Y003;ANDP X003;OUT M101 63、( C )指令是指并联一个常开触点(A)ORI (B)AN
41、D (C)OR (D)LD64、( A )指令是指并联一个常闭触点(A)ORI (B)AND (C)OR (D)LD65、线圈驱动指令不能驱动的操作元件是( )(A)M (B)Y (C)X (D)T66、线圈驱动指令可以驱动的软元件有( D )(A)M,S,T (B)X,M,Y (C)S,T.V (D)X,S,C67、PLS指令在驱动输入为ON后( A )是软元件Y,M动作(A)一个扫描周期内 (B)一直 (C)一个程序周期内 (D)一个工作周期内 68、在FX2N系列PLC中能使M0在X0为ON的下降沿产生一个扫描周期脉冲的程序为( A )(A)LDF X0;OUT M0 (B)LD X0;
42、PLS M0 (C)LD X0,MOVP K1 M0 (D)LD M0; PLS X069、主控触点指令含有主控触点MC及主控触点复位( A )二条指令(A)MCR (B)MPS (C)RST (D)MRD70、( C )主控触点指令,用一个触点实现对一片梯形图区域的控制(A)AND ANB(B)OR ORB (C)MC MCR (D)MPS MRD MPP 71、( D )为栈操作指令,用于梯形图案接点后存在分支支路的情况(A)MC MCR (B)OR ORB (C)AND ANB (D)MPS MRD MPP 72、用于梯形图某接点后存在分支支路的指令为( B )(A)主控触点指令 (B)
43、栈操作指令 (C)并列电路块 (D)串联电路块73、PLC程序中的END指令用途是( C )(A)程序结束,停止运行 (B)指令扫描到终点,有故障 (C)指令扫描到终点,将进行新的扫描 (D)程序结束、停止运行和指令扫描到终点、有故障74、将程序全部清除时,全部指令将变成( B )(A)INV (B)NOP (C)END (D)RST 75、PLC中状态器S,它的接点指令STL的功能是( D )(A)S线圈被激活 (B)S的触点与母线连接 (C)将步进触点返回主母线 (D)S的常开触点与主母线连接76、PLC中步进触点返回指令RET的功能是( C )(A)是程序的复位指令 (B)是程序的结束指
44、令 (C)是将步进触点由副母线返回到原来的左母线 (D)是将步进触点由左母线返回到原来的副母线77、状态转移图中,( C )不是他的组成部分(A)初始步 (B)中间工作步 (C)终止工作步 (D)转换和转换条件78、状态转移图中,( B )不是它的组成部分(A)初始步 (B)扩展工作步 (C)中间工作步 (D)转换和转换条件79、通用状态的三要素为驱动负载、转移条件和( D )(A)初始步 (B)扩展工作步 (C)中间工作步 (D)转移方向 80、通用状态的三要素为( B )、转移条件和转移方向(A)初始步 (B)驱动负载 (C)中间工作步 (D)扩展工作步 81、如图 该状态转移图属于何种流
45、程结构形式( C )(A)单流程 (B)选择性流程 (C)并行性流程 (D)跳转流程82、如图 该步进梯形图属于何种流程结构形式( B )(A)单流程 (B)选择性流程 (C)并行性流程 (D)跳转流程 83、步进指令STL在步进梯形图上是以( C )来表示的(A)步进接点 (B)状态元件 (C)S元件的常开触点 (D)S元件的置位信号 84、在选择性分支中转移到各分支的转换条件必须是( B )(A)只有一对分支相同 (B)各分支之间互相排斥 (C)有部分分支相同 (D)只有一对分支互相排斥85、并行性分支的汇合状态由( C )来驱动(A)任一分支的最后状态 (B)第二分支的最后状态同时 (C)所有分支的最后状态同时 (D)任一个分支的的最后状态同时 86、连续写STL指令表示并行汇合,STL指令最多可连续使用( A )(A)8次 (B)4次 (C)11次 (D)无限次87、STL指令仅对状态元件( D )有效,对其他元件无
