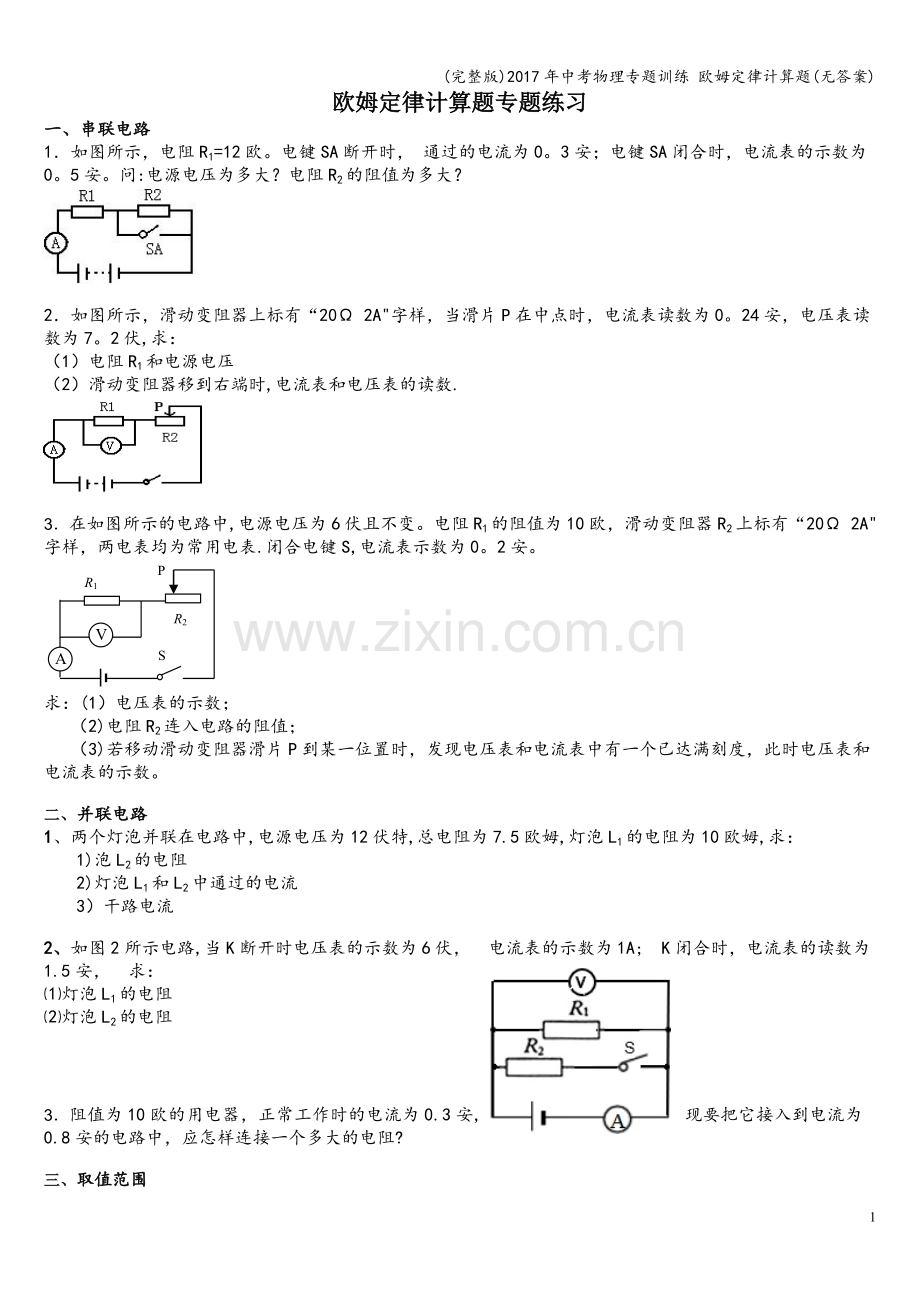

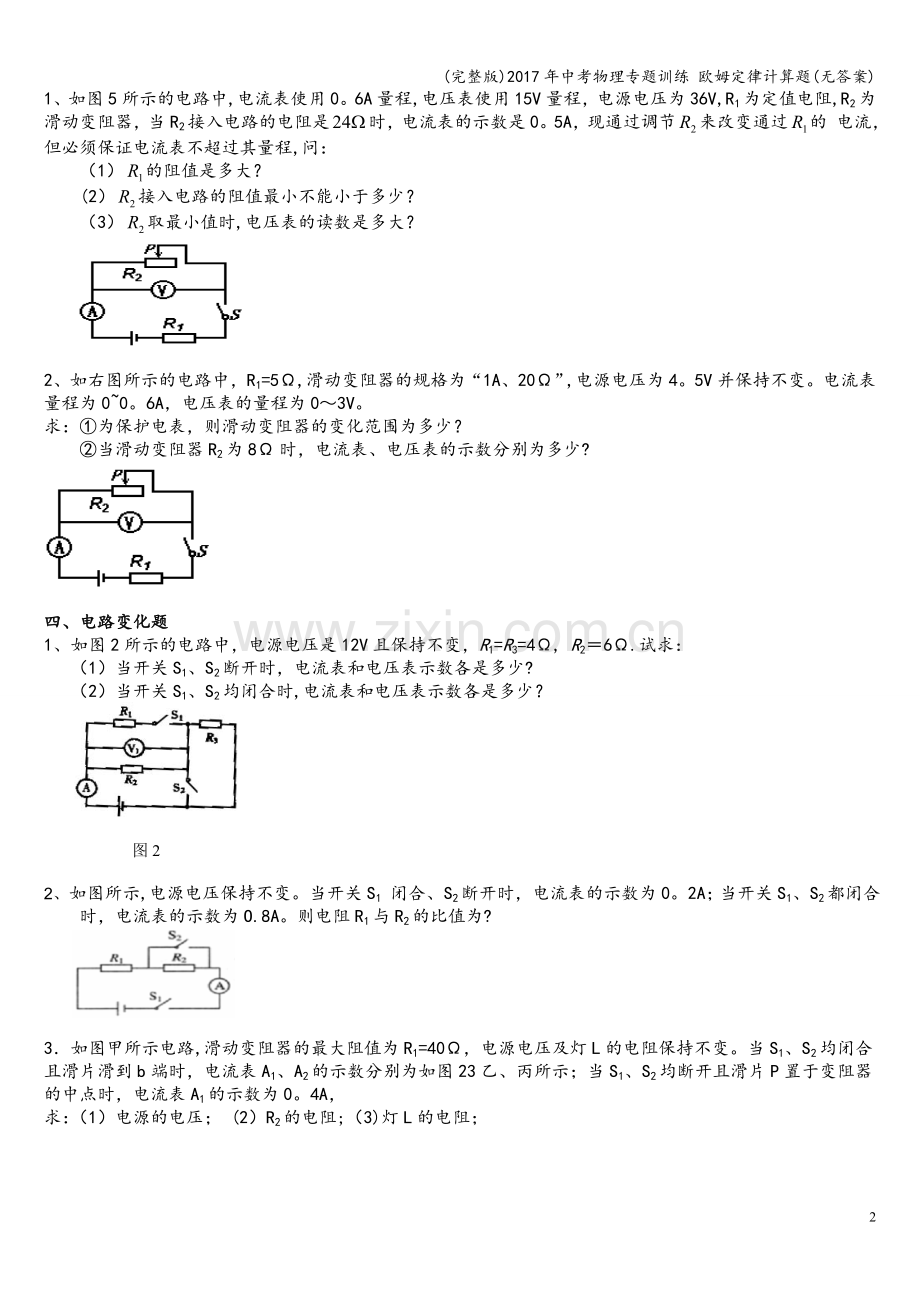

(完整版)2017年中考物理专题训练 欧姆定律计算题(无答案)欧姆定律计算题专题练习一、串联电路1如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0。3安；电键SA闭合时，电流表的示数为 0。5安。问:电源电压为多大？电阻R2的阻值为多大？2如图所示，滑动变阻器上标有“20 2A字样，当滑片P在中点时，电流表读数为0。24安，电压表读数为7。2伏,求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时,电流表和电压表的读数.3 在如图所示的电路中,电源电压为6伏且不变。电阻R1的阻值为10欧，滑动变阻器R2上标有“20 2A字样，两电表均为常用电表.闭合电键S,电流表示数为0。2安。R1SR2PVA求：(1）电压表的示数； （2)电阻R2连入电路的阻值； （3)若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。二、 并联电路1、两个灯泡并联在电路中,电源电压为12伏特,总电阻为7.5欧姆,灯泡L1的电阻为10欧姆,求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3）干路电流2、如图2所示电路,当K断开时电压表的示数为6伏，电流表的示数为1A;K闭合时，电流表的读数为1.5安，求：灯泡L1的电阻灯泡L2的电阻3 阻值为10欧的用电器，正常工作时的电流为0.3安,现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻?三、 取值范围1、如图5所示的电路中,电流表使用0。6A量程,电压表使用15V量程，电源电压为36V,R1为定值电阻,R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0。5A，现通过调节来改变通过的 电流，但必须保证电流表不超过其量程,问：（1）的阻值是多大？(2）接入电路的阻值最小不能小于多少？（3）取最小值时,电压表的读数是多大？2、如右图所示的电路中，R1=5,滑动变阻器的规格为“1A、20”,电源电压为4。5V并保持不变。电流表量程为00。6A，电压表的量程为03V。求：为保护电表，则滑动变阻器的变化范围为多少？ 当滑动变阻器R2为8时，电流表、电压表的示数分别为多少?四、电路变化题1、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4, R26.试求：（1）当开关S1、S2断开时，电流表和电压表示数各是多少?（2）当开关S1、S2均闭合时,电流表和电压表示数各是多少？图22、 如图所示,电源电压保持不变。当开关S1 闭合、S2断开时，电流表的示数为0。2A；当开关S1、S2都闭合时，电流表的示数为O.8A。则电阻R1与R2的比值为?3如图甲所示电路,滑动变阻器的最大阻值为R1=40，电源电压及灯L的电阻保持不变。当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0。4A，求：（1）电源的电压； (2）R2的电阻;（3)灯L的电阻；五、方程解题1 如图所示，设电源电压保持不变，R0=10W。当闭合开关S，滑动变阻器的滑片P在中点C时，电流表的示数为0。3A,移动滑片P至b端时，电流表的示数为0。2A则电源电压U与滑动变阻器的最大阻值R分别为 都少?2、 如图所示, R1=30欧姆， 滑动变阻器的滑片P在中点时, 伏特表的示数为3伏， 滑片P在b端时， 伏特表的示数为4.5伏，求电源电压和滑动变阻器的阻值?3、如图6所示电路中，已知，当开关S接触点1时，电压表示数为5V，当开关S接触点2时,电压表示数为6V，求电源电压U和的阻值各多大。六、滑动变阻器专项1、如图所示，R为一个滑动变阻器，其阻值范围是050，若电压的示数为1。5V，电流表的示数为0。75A，R1=1,电源电压U=12V，(1）则R2?（2）如果电压表的量程为03V,电流表的量程为03A,为了保证两表的安全,滑动变阻器连入电路的电阻值最少不能小于多少？2、如右图，电源电压为18V，R2是050的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求、R1和变阻器接入电路中部分的电阻是多少。、如果A表的量程是00.6A，V表的量程是015V，为了使电表不致被损坏,滑动变阻器接入电路的阻值不得小于多少？3、 如图,电流表量程00。6A,电压表量程015V，电阻R030，电路两端电压恒为24V,当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。VR0PA4、 在如图所示的电路中，R2为050的变阻器，合上开关后，V的示数为6V，A表的示数为2A，A1的示数为0。5A,求：电阻R1的阻值；变阻器R2连入电路部分的阻值；如果A表的量程为03A，A1表的量程为00。6A，为了不使电表损坏,变阻器连入电路的阻值应在什么范围内?5、 标有“4V 1 W”的小灯泡和 “20 1A”的滑动变阻器连接在图8所示的电路中，电源电压为6V，电流表量程为“OO。6A，电压表量程为“03V”. 为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内（不考虑温度对电阻的影响）？6、在图示的电路中，电源电压为30V,电阻R30，滑动变阻器的最大阻值为50。（1）滑动变阻器的滑片P由a端滑到b端的过程，电压表的最大读数是多少？（2）若改用电压表的量程为015V，要使它接在电路中不烧坏，滑动变阻器的滑片P只能在阻值多大的范围内滑动? （3）若把一只量程为00。6A的电流表接在图甲中的C、D两点上，如图乙所示，为了不损坏电流表和电压表，滑动变阻器的滑片P只有在阻值多大范围内滑动？7、 如图所示电路中，R0为定值电阻，阻值为10，R1为滑动变阻 器，它的最大阻值是10，电流表量程为00。6A,电压表的量程为0-3V，电源电压12V保持不变。为使电路能正常工作，定值电阻Rx的阻值至少应为? 8、如图所示，已知电源电压为6V,R1阻值为8，变阻器R3上标有“1A 20”字样，电流表A选取的量程为00。6A ，电压表V选取的量程是03V.(1）当S1和S2均闭合时，电流表的示数为0.5A,通过R1的电流是0.4A，则R2的电阻值是多大?(2)当S1闭合S2断开时，请通过分析计算说明，变阻器R3允许的取值范围R2AVS1R3R1S29、把标有“6V 3W”的小灯泡L与最大阻值为100W的滑动变阻器RW连接在总电压恒为18V的电路中,如图4所示。电流表和电压表选择的量程分别为“00.6A”和“015V”。要求闭合开关S后,两电表的示数均不超过所选量程的最大测量值，且灯泡L两端电压不超过额定值（设灯丝电阻不变）。求：（1)电路允许通过的最大电流？（2）电路消耗总电功率的最大值？（3）小灯泡L消耗电功率的最小值？（4）滑动变阻器RW允许调节的范围是？VLRPSA5
