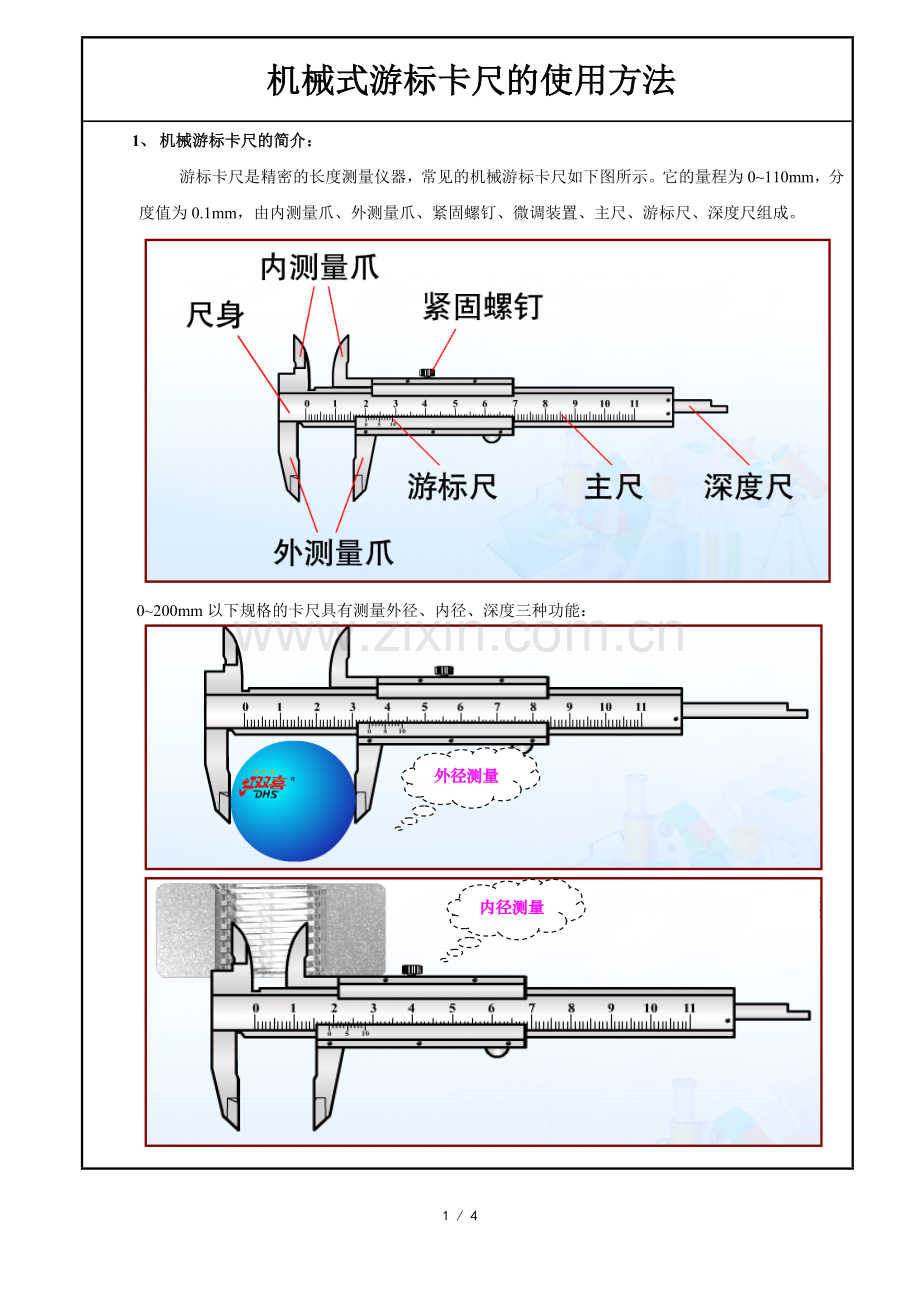

机械式游标卡尺的使用方法1、 机械游标卡尺的简介：游标卡尺是精密的长度测量仪器，常见的机械游标卡尺如下图所示。它的量程为0110mm，分度值为0.1mm，由内测量爪、外测量爪、紧固螺钉、微调装置、主尺、游标尺、深度尺组成。0200mm以下规格的卡尺具有测量外径、内径、深度三种功能：内径测量外径测量 机械式外径千分尺的使用方法 深度测量2、 游标卡尺的零位校准：步骤一：使用前，松开尺框上坚固螺钉，将尺框平稳拉开，用布将测量面、导向面擦干净；步骤二：检查“零”位：轻推尺框，使卡尺两个量爪测量面合并，观察游标“零”刻线与尺身“零”刻线应对齐，游标尾刻线与尺身相应刻线应对齐。否则，应送计量室或有关部门调整。3、 游标卡尺的测量方法：（外径）步骤一：将被测物擦干净，使用时轻拿轻放；步骤二：松开千分尺的固紧镙钉，校准零位，向后移动外测量爪，使两个外测量爪之间距离略大于被测物体；步骤三：一只手拿住游标卡尺的尺架，将待测物置于两个外测量爪之间，另一手向前推动活动外测量尺，至活动外测量尺与被测物接触为止。步骤四：读数。注意：1）测量内孔尺寸时，量爪应在孔的直径方向上测量。2）测量深度尺寸时，应使深度尺杆与被测工件底面相垂直。4、 游标卡尺的读数：游标卡尺的读数主要分为三步：1） 看清楚游标卡尺的分度。10分度的精度是0.1mm，20分度的精度是0.05mm，50分度的精度是0.02mm；2） 为了避免出错，要用毫米而不是厘米做单位；3） 看游标卡尺的零刻度线与主尺的哪条刻度线对准，或比它稍微偏右一点，以此读出毫米的整数值；4） 再看与主尺刻度线重合的那条游标刻度线的数值n，则小数部分是nX精度，两者相加就是测量值；机械式游标卡尺的使用方法5）游标卡尺不需要估读。5、 游标卡尺的保养及保管：1） 轻拿轻放；2） 要把卡尺当作卡钳或镙丝扳手或其他工具使用；3） 卡尺使用完毕必须擦净上油，两个外量爪间保持一定的距离，拧紧固定螺钉，放回到卡尺盒内；4） 不得放在潮湿、湿度变化大的地方。4 / 4
