高位消防水箱介绍.ppt

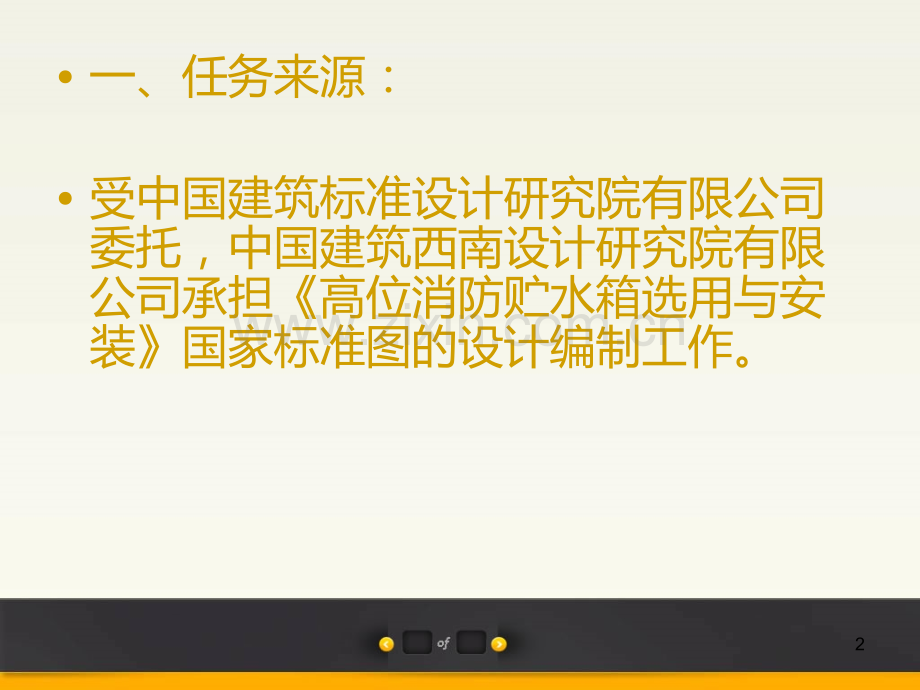

国家标准图高位消防贮水箱选用与安装（16S211）介绍1一、任务来源：受中国建筑标准设计研究院有限公司委托，中国建筑西南设计研究院有限公司承担高位消防贮水箱选用与安装国家标准图的设计编制工作。2二、编制依据：消防给水及消火栓系统技术规范（GB50974-2014）、建筑机电工程抗震设计规范（GB50981-2014）以及国家现行的相关设计规范、标准。3三、编制目的：结合消防给水及消火栓系统技术规范（GB 50974-2014）及建筑机电工程抗震设计规范（GB50981-2014），编制一本不仅满足现行规范要求，而且满足常用产品技术要求的标准图集，供工程设计、施工安装等选用。4四、适用范围：本图集适用于新建、改建、扩建的多层、高层、超高层等民用建筑及工业建筑工程中高位消防贮水箱的选用及安装。5五、设计周期：2015年5月8日在北京标准院通过技术条件审查，2016年8月23日在北京标准院通过送审图审查（提供了设计图纸和结构计算书），计划2016年11月16日完成全部送印图。6六、本图集与（12S101）矩形给水箱的区别：1.本图集为消防专用水箱，水箱有效容积以规范规定的高位消防水箱容积为准。2.不是简单的生产厂家产品的罗列。3.本图集编制有结构专业参与。7七、现在普遍使用的矩形给水箱存在的主要问题和弊病：81.各生产厂家的水箱普遍未进行严格的结构强度计算。2.为节约成本箱体板材普遍较薄（23mm），部分甚至只有1.5mm。靠水箱内部设置拉筋解决强度问题。3.水箱清洗操作困难。9水箱内部拉筋布置图10水箱内部拉筋布置图11121314八、水箱平面尺寸和形式：1.建筑机电工程抗震设计规范第4.1.3.1条规定：生活、消防用金属水箱、玻璃钢水箱宜采用应力分布均匀的圆形或方形水箱。2.水箱外形采用正方形和矩形。水箱最大高度为2.50m。153.结合国内生产厂家的实际情况，水箱形式采用焊接式和装配式。4.焊接式板材尺寸：1617181920九、水箱材质：水箱材质采用不锈钢板（焊接式、装配式）、热浸镀锌钢板（装配式）。21十、结构设计方法及参数取值1.结构构件2.采用材料3.计算准则4.地震作用的考虑因素及取值5.计算模型22十一、本图集消防水箱的构造特点1.水箱内部不设置拉筋。靠增加箱体板材厚度、经结构专业计算确定的标准板材以及在外部设置矩管的形式保证水箱强度。2.水箱本体没有横向的焊缝和连接缝。3.标准板材的肋高、肋间距以及板材厚度均由结构专业计算后确定。23十二、本图集部分主要内容和特点：1.明确了消防水箱的最高、最低报警水位，最高水位，最低有效水位，溢流水位。2.明确了对采用专用补水泵补水的水泵启停水位。243.明确了水箱进水管口的最低点高出溢流边缘的高度按现行建筑给水排水设计规范（GB50015-2003）第3.2.4C条执行。4.本图集为消防专用水箱。不考虑消防水箱与其它系统共用（如兼作冷却塔补水箱）等情况的编制。5.本图集包括了消防转输水箱和减压水箱的内容。256.水箱有效容积系列包括6、9、12、18、36、50、60和100m3。7.本图集水箱出水管均采用防止旋流器。8.减压水箱按2个9m3的水箱分别设置，不采用两格水箱共用池壁的做法。9.对水箱与结构屋（楼）面的连接给出了具体的做法。2627282910.水箱本体与槽钢、槽钢与基础预埋件之间均采用焊接连接，不采用螺栓连接。11.完善了水箱进水管消能筒的设计。3031十三、装配式弧肋板水箱介绍三无水箱(无焊接、无横缝、无拉筋）板材：1：采用SUS304不锈钢板模块装配的水箱。2：单面采用SUS304-2B不锈钢板与热镀锌板用金属胶一次性模压拉伸复合而成的模块装配而成的水箱。323：双面采用SUS304-2B不锈钢板与热镀锌板用金属胶一次性模压拉伸复合而成的模块装配而成的水箱。4：采用热镀锌板一次性模压拉伸而成的模块装配而成的水箱。333435一次性拉伸成形的角36主要优点：1.彻底解决水箱生锈，箱体模块全部采用一次形拉伸模压成形无焊缝且组装采用螺栓装配，避免焊接后形成晶间腐蚀和应力腐蚀。2.节省人工。3.节电：整个装配过程不需要焊接，相比原焊接水箱节约电力。374.环保：相比原焊接水箱采用无焊接装配式，避免焊接产生的烟雾和弧光对大气及环境的污染。5.水箱清洗方便确保人员安全：水箱内部没有拉筋，人员进入行走方便，既确保清洗人员的施工安全又保证了清洗质量。38 谢 谢39
