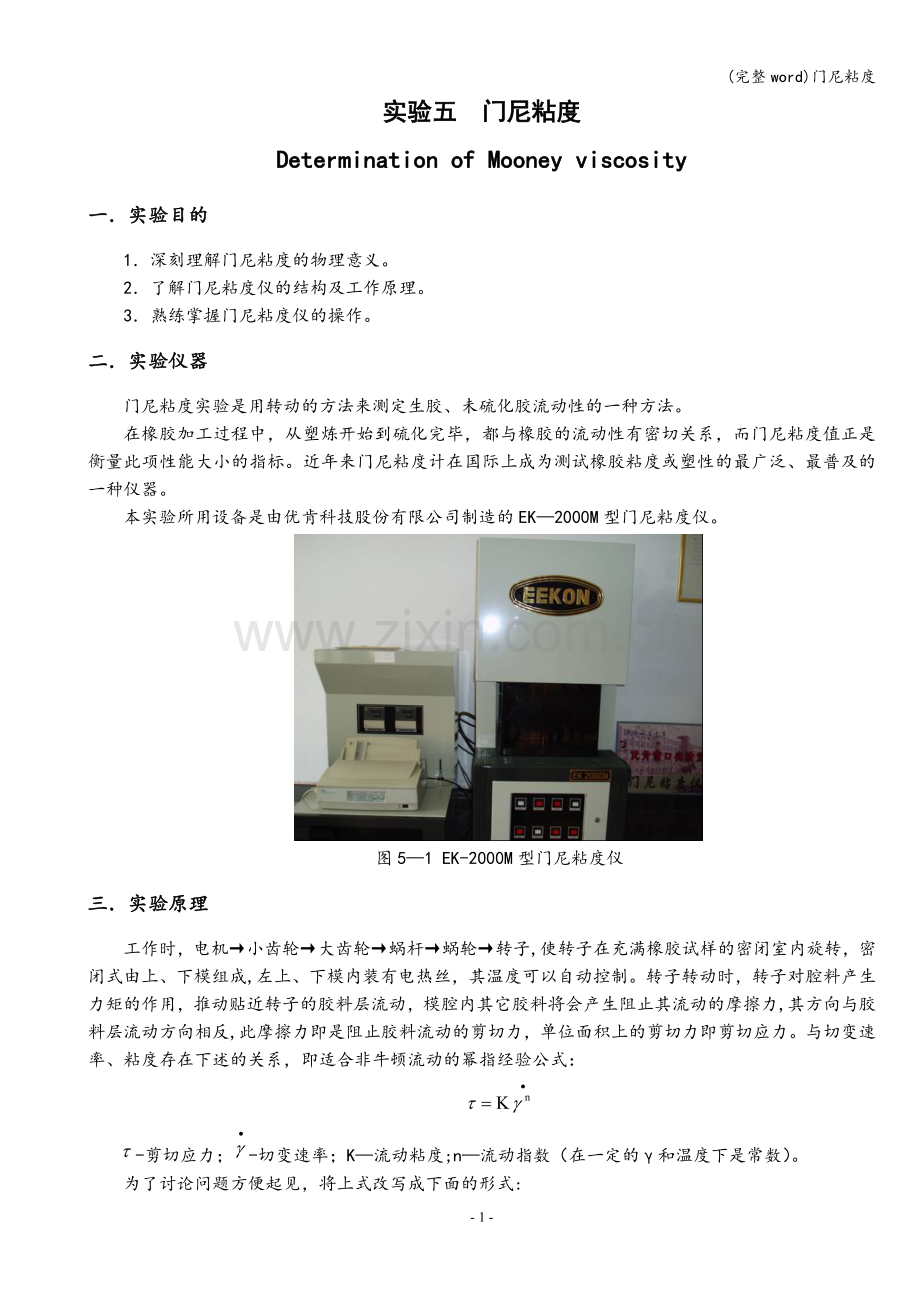

实验五 门尼粘度
Determination of Mooney viscosity
一．实验目的
1．深刻理解门尼粘度的物理意义。
2．了解门尼粘度仪的结构及工作原理。
3．熟练掌握门尼粘度仪的操作。
二．实验仪器
门尼粘度实验是用转动的方法来测定生胶、未硫化胶流动性的一种方法。
在橡胶加工过程中，从塑炼开始到硫化完毕，都与橡胶的流动性有密切关系，而门尼粘度值正是衡量此项性能大小的指标。近年来门尼粘度计在国际上成为测试橡胶粘度或塑性的最广泛、最普及的一种仪器。
本实验所用设备是由优肯科技股份有限公司制造的EK—2000M型门尼粘度仪。

图5—1 EK-2000M型门尼粘度仪
三．实验原理
工作时，电机→小齿轮→大齿轮→蜗杆→蜗轮→转子,使转子在充满橡胶试样的密闭室内旋转，密闭式由上、下模组成,左上、下模内装有电热丝，其温度可以自动控制。转子转动时，转子对腔料产生力矩的作用，推动贴近转子的胶料层流动，模腔内其它胶料将会产生阻止其流动的摩擦力,其方向与胶料层流动方向相反,此摩擦力即是阻止胶料流动的剪切力，单位面积上的剪切力即剪切应力。与切变速率、粘度存在下述的关系，即适合非牛顿流动的幂指经验公式：

-剪切应力；-切变速率；K—流动粘度;n—流动指数（在一定的γ和温度下是常数）。

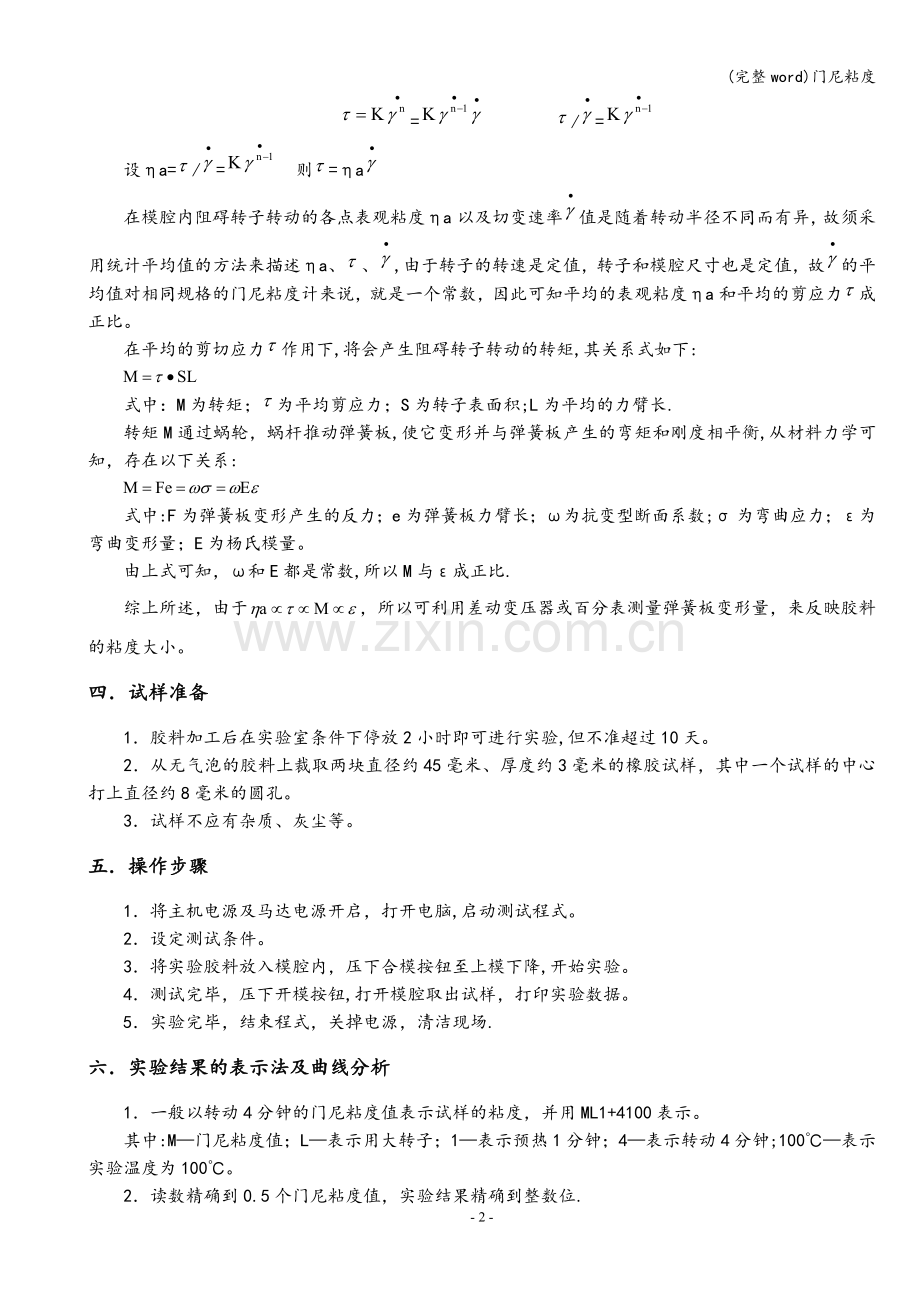

为了讨论问题方便起见，将上式改写成下面的形式:
= /=
设ηa=/= 则=ηa
在模腔内阻碍转子转动的各点表观粘度ηa以及切变速率值是随着转动半径不同而有异，故须采用统计平均值的方法来描述ηa、、,由于转子的转速是定值，转子和模腔尺寸也是定值，故的平均值对相同规格的门尼粘度计来说，就是一个常数，因此可知平均的表观粘度ηa和平均的剪应力成正比。
在平均的剪切应力作用下,将会产生阻碍转子转动的转矩,其关系式如下:

式中：M为转矩；为平均剪应力；S为转子表面积;L为平均的力臂长.
转矩M通过蜗轮，蜗杆推动弹簧板,使它变形并与弹簧板产生的弯矩和刚度相平衡,从材料力学可知，存在以下关系:

式中:F为弹簧板变形产生的反力；e为弹簧板力臂长；ω为抗变型断面系数;σ为弯曲应力；ε为弯曲变形量；E为杨氏模量。
由上式可知，ω和E都是常数,所以M与ε成正比.
综上所述，由于，所以可利用差动变压器或百分表测量弹簧板变形量，来反映胶料的粘度大小。
四．试样准备
1．胶料加工后在实验室条件下停放2小时即可进行实验,但不准超过10天。
2．从无气泡的胶料上裁取两块直径约45毫米、厚度约3毫米的橡胶试样，其中一个试样的中心打上直径约8毫米的圆孔。
3．试样不应有杂质、灰尘等。
五．操作步骤
1．将主机电源及马达电源开启，打开电脑,启动测试程式。
2．设定测试条件。
3．将实验胶料放入模腔内，压下合模按钮至上模下降,开始实验。
4．测试完毕，压下开模按钮,打开模腔取出试样，打印实验数据。
5．实验完毕，结束程式，关掉电源，清洁现场.
六．实验结果的表示法及曲线分析
1．一般以转动4分钟的门尼粘度值表示试样的粘度，并用ML1+4100表示。
其中:M—门尼粘度值；L—表示用大转子；1—表示预热1分钟；4—表示转动4分钟;100℃—表示实验温度为100℃。
2．读数精确到0.5个门尼粘度值，实验结果精确到整数位.
3．用不少于两个试样实验结果的算术平均值表示样品的粘度（两个试样结果的差不得大于2个门尼粘度值，否则应重复实验)。
4．记录曲线的分析
记录仪所记录的是门尼粘度与时间的关系曲线,如图1所示:

门尼粘度
C

A

E
B

1 5 时间（min）
图5—2 门尼粘度—时间曲线
七.实验报告
实验报告应包括下列内容：
1．实验样品的详细说明和标志，包括：
1）来源；
2）如为混炼胶,则报告混炼胶的详细情况。
2．试样制备的详细情况.
3．所用仪器的详细情况，包括:
1）所用仪器型号及仪器的制造厂名；
2）转子规格（大转子或小转子）。
4．实验条件的详细说明，包括：
1）实验温度；
2）预热时间（如果不是1min）；
3)运转时间；
4)模腔闭合力（如果不是11.5KN）。
5．门尼值。
6．实验日期。
7．分析影响实验结果的因素。
