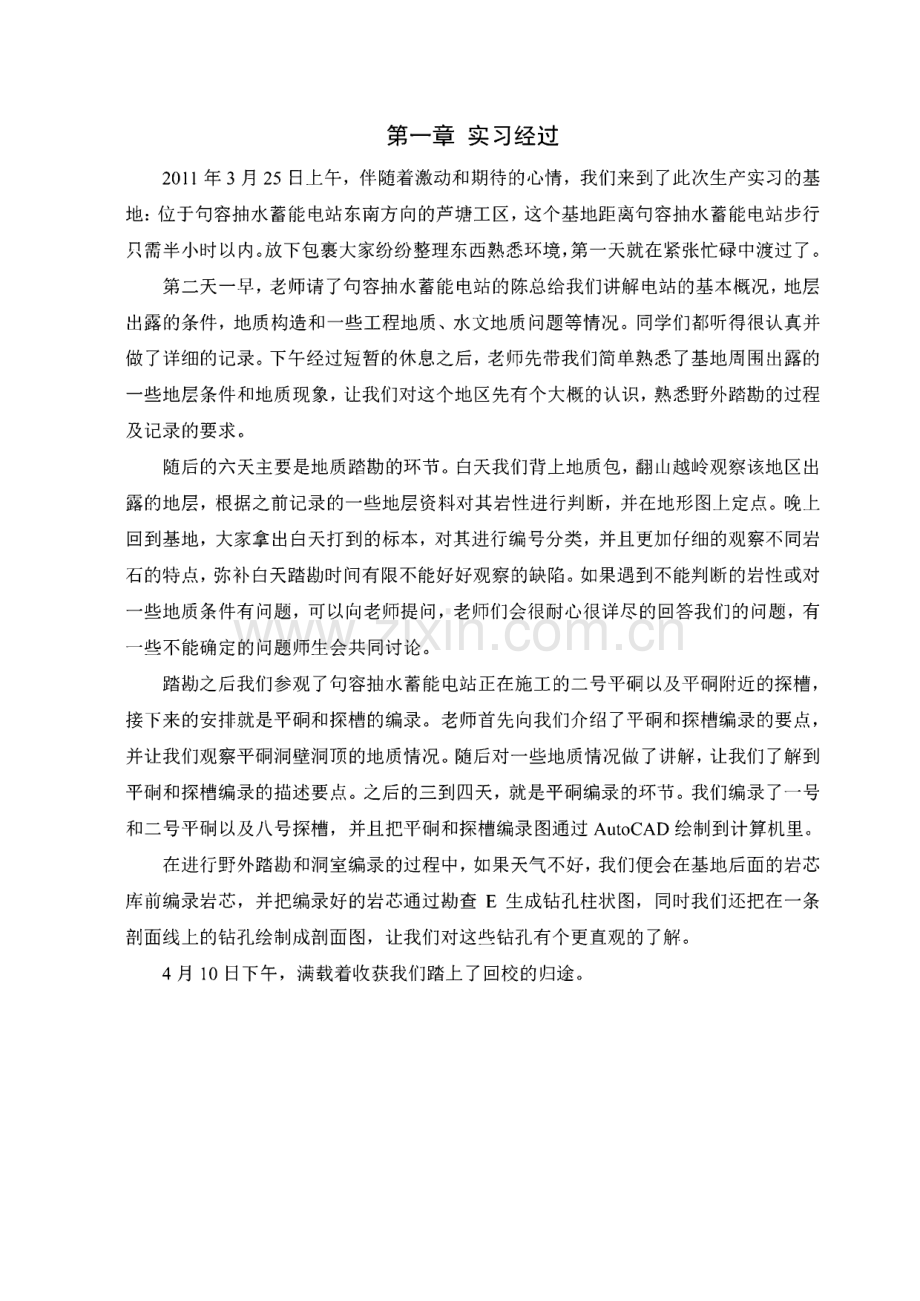

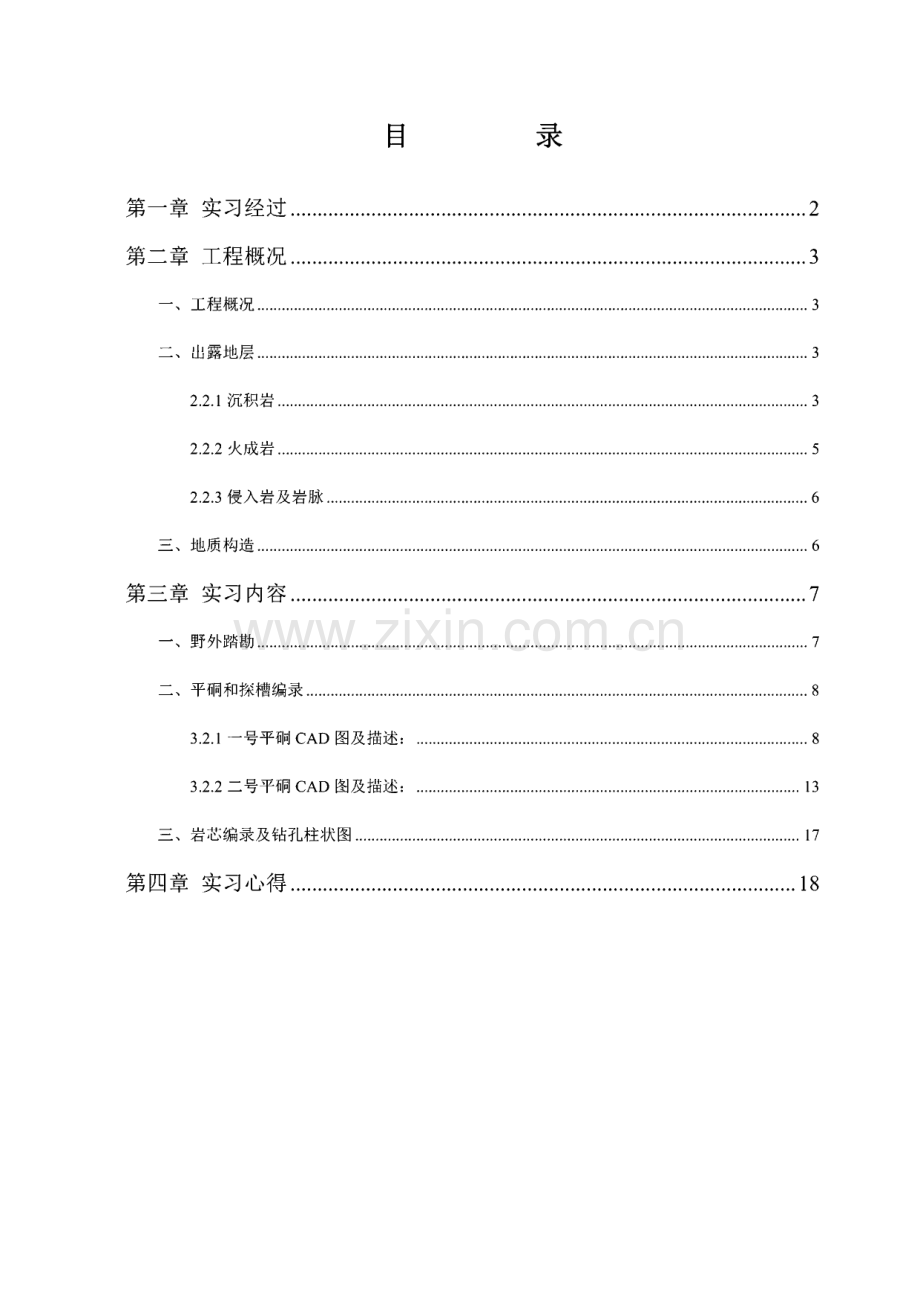

目录第一章实习经过.2第二章工程概况.3一、工程概况.3二、出露地层.32.2.1 沉积岩.32.2.2 火成岩.52.2.3 侵入岩及岩脉.6三、地质构造.6第三章实习内容.7一、野外踏勘.7二、平胴和探槽编录.83.2.1 一号平胴CAD图及描述：.83.2.2 二号平胴CAD图及描述：.13三、岩芯编录及钻孔柱状图.17第四章实习心得.18第一章实习经过2011年3月25日上午，伴随着激动和期待的心情，我们来到了此次生产实习的基 地：位于句容抽水蓄能电站东南方向的芦塘工区，这个基地距离句容抽水蓄能电站步行 只需半小时以内。放下包裹大家纷纷整理东西熟悉环境，第一天就在紧张忙碌中渡过了。第二天一早，老师请了句容抽水蓄能电站的陈总给我们讲解电站的基本概况，地层 出露的条件，地质构造和一些工程地质、水文地质问题等情况。同学们都听得很认真并 做了详细的记录。下午经过短暂的休息之后，老师先带我们简单熟悉了基地周围出露的 一些地层条件和地质现象，让我们对这个地区先有个大概的认识，熟悉野外踏勘的过程 及记录的要求。随后的六天主要是地质踏勘的环节。白天我们背上地质包，翻山越岭观察该地区出 露的地层，根据之前记录的一些地层资料对其岩性进行判断，并在地形图上定点。晚上 回到基地，大家拿出白天打到的标本，对其进行编号分类，并且更加仔细的观察不同岩 石的特点，弥补白天踏勘时间有限不能好好观察的缺陷。如果遇到不能判断的岩性或对 一些地质条件有问题，可以向老师提问，老师们会很耐心很详尽的回答我们的问题，有 一些不能确定的问题师生会共同讨论。踏勘之后我们参观了句容抽水蓄能电站正在施工的二号平胴以及平胴附近的探槽,接下来的安排就是平碉和探槽的编录。老师首先向我们介绍了平碉和探槽编录的要点,并让我们观察平碉洞壁洞顶的地质情况。随后对一些地质情况做了讲解，让我们了解到 平胴和探槽编录的描述要点。之后的三到四天，就是平碉编录的环节。我们编录了一号 和二号平碉以及八号探槽，并且把平碉和探槽编录图通过AutoCAD绘制到计算机里。在进行野外踏勘和洞室编录的过程中，如果天气不好，我们便会在基地后面的岩芯 库前编录岩芯，并把编录好的岩芯通过勘查E生成钻孔柱状图，同时我们还把在一条 剖面线上的钻孔绘制成剖面图，让我们对这些钻孔有个更直观的了解。4月10日下午，满载着收获我们踏上了回校的归途。第二章工程概况一、工程概况江苏省镇江市句容抽水蓄能电站由国家电网公司建设，建设规模为6台单机容量为 22.5万千瓦的发电电动机组，总装机容量135万千瓦。总投资约70亿元。该电站是国 家电网重点工程，建成后在为镇江市及周边地区输送廉价电力的同时，还将形成新的旅 游景观，提供千余工作岗位。电站拟建地址位于句容市边城镇境内，地处华东电网负 荷中心，上水库位于仑山主峰西南侧沟中，下水库位于仑山水库库尾，地理位置优越。句容蓄能电站运行后，将具有近双倍容量功能，能有效增强电网用电峰谷的调控能力，缓解苏南供电紧缺的矛盾。此外，电站建址紧邻仑山水库，上、下游水库建成后将形成 人工湖等新景观，电站拟6年内建成运行，项目自身及衍生的建筑等行业就业岗位预计 将超过千人。二、出露地层2.2.1沉积岩（一）震旦系上统，灯影组（Z2dn）：该地层出露于测区的中部，为浅灰一一深灰色细晶白云岩，碎 屑白云岩，葡萄状白云岩，夹燧石条带及结核，叠层石、藻类化石及刀砍状溶沟。厚度 约为150m,主要分布于上水库仑山的北西侧山脊。（二）寒武系1.幕府山组（Rim?）：该地层分布于测区中部，为含磷白云岩，硅质岩，顶部为黑色鳞 状岩，含磷硅质岩。与下伏地层呈假整合接触，厚度约40m,含三叶虫、软舌螺等化石,工程区分布于上水库仑山的北西侧山脊。2.炮台山组（Rip）：该地层也分布于测区中部，为硅质、灰质、泥质白云岩，无燧石 及化石。与下伏地层呈整合接触，厚39m,工程区的上水库北西侧山脊有分布。3.观音台组（2-3gn）：出露于测区的中部及西南侧区域，为硅质白云岩、硅质条带白 云岩、含燧石白云岩、含叠层藻化石。与下伏地层呈整合接触，厚623m,工程区主要 分布于上水库及仑山部位。（三）奥陶系1.仑山组（Ou）：为白云质灰岩、灰质白云岩、白云岩。与下伏地层整合接触，厚70 100m,含腕足类化石。2.红花园组（05）：为细晶灰岩、白云质灰岩、生物碎屑灰岩。与下伏地层整合接触,厚132205m,含腹足类、腕足类化石。分布于工程区的东南侧。3.大湾组、牯牛潭组（Oid+g）：为砂质白云岩、似瘤状含生物碎屑白云岩、泥质灰岩、生物碎屑微晶灰岩、白云质灰岩。与下伏地层呈整合接触,并层厚36m,呈条带分布于 工程区的东南侧。4.大田坝组、宝塔组（O2d+b）：为含龟裂纹灰岩，似瘤状灰岩。与下伏地层呈整合接触,并层厚1520m,含三叶虫等化石。工程区的东南侧内有少量分布。5.汤头组、五峰组（O3t+w）：为粉砂质泥岩、硅质岩、泥岩、灰岩夹含瘤状结合泥灰岩。与下伏地层呈整合接触，并层厚2628m。（四）志留系1.高家边组（Sig）：主要分布于测区的中部及北部，西部也有少量分布，下部为灰、灰 黑色夹灰黄色粉砂质页岩、页岩；中部为黄绿、灰黄绿色薄层粉砂质泥岩，泥岩、粉砂 岩；上部为黄绿、灰黄绿、橄榄绿色粉砂质页岩、页岩、泥质粉砂岩。与下伏地层不整 合接触，工程区主要分布于上水库的东西两侧山坡坡脚。2.坟头组（S2f）：下段（S2fl）：灰黄、灰黄绿色细砂岩与粉砂岩互层。上段（S2f2）：黄 绿色粉砂质页岩、泥质粉砂岩。与下伏地层呈整合接触，含鱼等化石。3.茅山组（S3m）：为粉细砂岩、粉砂质页岩。与下伏地层呈整合接触，厚度为026m,含瓣鳏类化石碎片。呈条带状出露于高骊山西北侧。（五）泥盆系五通组（D3w）：下段（D3wD为灰黄、灰白色厚层粗粒石英砂岩、石英砂砾岩，上段（D3w2）主要为灰黄、灰白、灰黑色泥质粉砂岩、石英砂岩。与下伏地层呈假整合接触,含鱼类及植物化石。（六）石炭系1.金陵组（Cij）：灰岩、页岩。2.高骊山组（Gg）：粉砂岩、石英砂岩。3.老虎洞组（Cu）：白云岩、含燧石团块、角砾。4.黄龙组（C2h）：浅肉红色细晶及隐晶质灰岩、粗晶灰岩，与下伏地层呈假整合接触,厚94m,富含蜓类化石。5.船山组（C3c）：纯灰岩，含葛万藻、麦粒蜓化石。（七）二叠系1.栖霞组（Plq）：含燧石结核灰岩、臭灰岩、泥质灰岩、页岩、泥灰岩、硅质白云岩2.孤峰组（Pig）：硅质页岩、泥质硅质岩、含泥质灰岩夹泥岩页岩3.堰桥组（Ply）：砂质页岩、泥岩、粉砂岩4.龙潭组（P3）粉细砂岩，硅质、炭质、泥质页岩（A）三叠系1.下青龙组下段（T/）：灰岩、钙质泥岩与页岩互层，页岩为紫红色，薄层2.下青龙组上段（T/）：灰岩、含泥质灰岩夹钙质泥岩3.上青龙组（TQ：含角砾状灰岩、灰岩夹泥质灰岩4.周冲村组（T2z）：上部为灰色薄层至中层泥晶灰岩、少量粉砂质泥岩、泥质粉砂岩夹 泥晶灰岩。下部为灰色、灰黄色厚层高溶角砾岩，灰色，薄至中层粉晶灰岩。泥晶含泥 灰岩夹粉（泥）晶砂砾屑灰岩及粉（泥）晶砂屑白云岩（九）侏罗系1.象山群下段（J1-2X01）：石英砾岩、粉砂岩2.象山群中段（Jl-2Xn2）：石英砂岩、粉砂岩3.象山群上段（JlVX：）：长石石英砂岩、泥质粉砂岩（十）白垩系1.杨冲组（Kly）：砂砾岩、钙质粉细砂岩、含砾钙质粉细砂岩、含砾枣状灰岩2.上党组（Kis）：安山岩、石英安山岩、英安质集块砾岩（十一）第四系1.上更新统（Q3）：粘土、粉砂质粘土2.全新统（QQ：粉砂质粘土、粗砂、碎石2.2.2火成岩上党组石英安山岩（工。53S）：小范围分布于测区的南侧，以浅紫灰色、暗紫色为主,风化后呈灰白色，常见有块状构造，呈斑状结构。2.2.3侵入岩及岩脉主要分布于测区的中部及西北部，以燕山晚期侵入岩体为主，其岩性以闪长班岩(6日53(1)、石英闪长斑岩(6。兀53(2)、石英脉等出露较广。工程区范围内出露的主要 为闪长玲岩(853(1),多以岩脉、岩基的形式产出。闪长粉岩(853(1)：灰黄、灰绿色，斑状结构，基质主要由斜长石组成，另有少量暗 色矿物，矿物蚀变强烈，严重碳酸盐化、绢云母化，边缘有溶蚀现象。工程区内主要分 布于上水库西库岸，南库岸，呈脉状产出；下水库库底、左岸山脊一带大范围出露，工 程区内出露的岩体大部分蚀变强烈。三、地质构造该地区位于宁镇弧形构造带，地质条件复杂，测区内有较多断裂。根据资料及此次 实习调查的结果，主要有以下断裂：1.徐一金逆掩断裂带：总体呈北西突出、近东西向展布的弧形，倾南，倾角平缓，长 达60公里以上，其东段断裂边缘的下盘岩层倒转，工程区位于该逆掩断裂带的东端南 侧，距上水库约1.0kmo2.青龙山北山水库断裂东段：走向北东东向，倾向南东，倾角60,该断层揭露较 好，延伸23公里，出露于工程区北侧。3.金条山入字型构造带：呈北东向弧形展布，主要由五条断层组成，其中有四条延伸 至工程区，各断层走向由N1020 E转为N3050 E,呈向西突出的弧形，均倾向 南东、倾角6070 o4.姊妹桥韦岗断裂：近EWN80 W方向延伸，倾向北，倾角60-70 0姊妹桥 经高家边东至韦岗以东，长5公里左右，宽100200m,断裂带东宽西窄，至句容林场 南侧消失。工程区表现为两条平行的断裂。5.仙人洞断裂东段：走向为北东东，倾向南东，倾角65左右，延伸4km以上，工程 区位于该断裂带的东端，表现为大量的粗晶至巨晶方解石伴生。为奥陶系牯牛潭组地层(Old+g)逆掩于红花园组地层之上(Olh)。第三章实习内容本次实习分为三个部分：野外探勘和填图，平碉、探槽编录以及岩芯编录。一、野外踏勘野外踏勘总共进行了约7天，每天从工区出发沿着在地形图上确定好的线路行进。路线一：芦塘工区（住处）一大哨泉；路线二：芦塘工区一仑山南坡一仑山山顶；路线三：芦塘工区一观音台东仙人洞泉一打靶场泉；路线四:芦塘工区一姊妹桥一二号平洞洞口一东大洼采石场一林场采石场一仑山山顶一 仑山290.8米高程处-一号平砸J；路线五:芦塘工区一上沟采石场一九品采石场一狐狸洞采石场一下水库沿坝轴线一长安 采石场；路线六：芦塘工区一姚林口采石场一沿采石公路一路观察一交通采石场一芦塘工区；路线七：芦塘工区一下库沿坝轴线一长安采石场一上孟村一芦塘工区经过以上范围内的野外踏勘，我们对整个测区内的地质环境、地质条件有了较为清 晰的认识，能较好的区别岩性特征、断层性质，以及在图上定点。二、平洞和探槽编录3.2.1 号平碉CAD图及描述:1、裂隙：形态曲折，窄的张开，无填充，中等延续2、方解石脉：NW壁，宽约1cm,延续性较好，形态较平直3、裂隙：非原生，微张开，延续性差4、节理：N10 E,NWN65,表面风化为红粉土，节理间距为20-40cm5、裂隙：N70E,SEZ67,泥质充填物、土黄色、含植物根系、夹碎石、稍硬塑，宽0.5m,单层厚4-5cm6、裂隙：N35 W,SWZ420,稍软塑，有水滴渗出，6-11m处宽度2-3 cm,11m处变宽，约10cm7、节理：N60 W,NEZ48延伸较好，平直粗糙8、溶洞：洞高2.4m,补充描述9、溶洞：80*60cm,洞高沿前进方向变化，15.2m处高2.4m,16.4m处高1.7m,灰黄色泥质充填物，干燥坚硬，无 水渗出10、裂隙：较闭合，补充描述11、裂隙：产状不明，线状延伸，顺层有锈红色渲染，19.4m处，有黑色燧石条带，宽3-5cm,沿前进方向有零星 燧石团块、条带12、节理：间隔10cm,延伸差，平直粗糙13、裂隙：N70 W,SWZ52,裂隙宽约60cm,泥质充填，灰白土黄色，坚硬，21m处见一深约3m的溶洞，N30 W方向溶蚀，Z 55,无水渗出，21.3m处发现裂隙，宽约2cm,土黄色泥质充填14、软弱夹层：单层厚度变化大，薄处2-3cm厚处10cm,多从洞顶向洞壁延伸的裂隙，裂隙密集，裂隙间距10-20cm,有泥质充填物，NW洞壁有裂隙，表面有铁质渲染，泥质充填，20-21.5m处有两弧形燧石条带，宽约8cm,延伸较 远，到裂隙而止15、方解石脉：宽约5mm,向上延伸到层面，向下延伸到洞壁底16、方解石脉：宽约5mm,形态曲折17、方解石脉：宽约5mm,延伸较远，形态较平直18、泥质白云岩:呈条带状，宽25cm,泥质充填，受挤压严重较破碎，产状不清19、裂隙：N17 E,NWZ400,延伸较远，裂隙较闭合20、方解石脉：有两条方解石脉，呈枣核状展现，中间间隔约8cm,单宽1cm21、方解石脉：NEZ540宽约2cm,延伸至洞底，方解石呈土黄色，分叉较多22、裂隙：宽约30cm,裂隙延伸向里2m以上，向岩壁内部呈楔形，充填物较少，NE壁岩体颜色较WE壁深，顶 部岩体破碎，多掉块23、方解石脉：NW壁上宽下细，（宽度），呈黄褐色，方解石结晶完整，晶体较大，充填少量泥质物，较坚硬24、裂隙：中等延续，波状镜面，洞顶多分叉，窄的张开，含方解石脉，夹泥质充填，宽约2-8mm,干燥25、节理组：N35 E,NWZ7O0,表面风化为红粉土，平直粗糙，延伸性好，紧密的，节理间距10cm26、裂隙密集带：波状镜面，紧闭的，延续性差27、节理：N15 W,NEN44,粗糙，中等延续，节理间距15-20cm,向前，与泥质白云岩带隔一条宽50cm的 岩脉，单层厚2-10cm,夹有燧石团块，径约4cm,风化面呈灰黄，红褐色28、裂隙：有拐角，中等延续29、泥质白云岩条带：土黄、深灰色，N82 E,SEZ55,宽约10-30cm,条带间铁质渲染，延续性好，表面风化 为泥质物，夹方解石条带，宽l-2cm,中间夹有两条灰黄色泥质夹层，厚约5cm，质软燥，风化面锈红色，染手 30、方解石脉：宽约5mm,波状，延续性差31、泥质白云岩条带：NW壁上有一段灰白色岩体，揉皱，宽约4cm,深灰色，风化面呈红褐色，砂糖状方解石结 晶，44.1mSE壁有燧石条带，宽5-10mm32、方解石脉：宽约8mm,中等延续，形态曲折33、软弱夹层：N64 E,SEZ58,下粗上细，下宽13cm,上约8cm,灰黄、紫红色，干燥，平直镜面，SE壁下 侧多红褐色小凸起34、软弱夹层：宽10-15cm,灰黄、紫红色，湿润，有溶蚀现象35、裂隙：微张开，方解石脉填充，波状镜面，延伸性差36、方解石脉：宽2mm,位于SE壁，延续性差37、节理：N,E,Z70,平直粗糙的，延续性较差，紧密的，间距5-15cm38、裂隙：微张开，方解石脉填充，平直，有拐角，中等延续39、方解石脉：宽2mm,位于SE壁，垂直层面发育，至层面处顺层发育40、裂隙：中等延续41、软弱夹层：宽5cm,土黄、红褐色，平直镜面42、溶洞：潮湿，1滴/L5min,灰黄色泥质充填物，极软，牛角状洞穴，含碎石，径约8mm,位于NW侧43、泥质白云岩：单层厚3-5cm,风化呈红粉土，发育有方解石44、方解石脉：宽1cm,波状粗糙，延续性极差，SE壁垂直洞的延伸方向45、软弱夹层：灰绿、土黄色，干燥，较坚硬，厚约12cm,挤压破碎46、节理：N5 W,SWZ670,溶蚀现象，宽20cm,泥质充填，灰黄、灰白色，干燥，较坚硬47、节理：与软夹相切割，延续性差，紧闭，平直48、方解石脉：宽2-5mm,平直粗糙，延续性差，垂直层面方向49、方解石脉：宽5mm,平直粗糙，延续差50、裂隙：闭合，延续性差，NW壁，平直51、裂隙：紧闭，延续性差，NW壁，波状52、侵入体：浅灰色，风化呈红褐色，染手，出露面为三角形状，层面与旁边裂隙面平行53、方解石脉：宽5mm,平直粗糙，延续差54、裂隙：NW壁填充方解石脉，宽3mm,顶部紧闭，SE壁填充红粉土，微张开，中等延续性，平直光滑55、裂隙：延续性差，平直，紧闭56、揉皱：核部较破碎，多薄层，厚3-5cm,向洞壁顶方向变缓，有燧石结核57、裂隙：紧闭，延续较差，波状粗糙58、节理：N35 W,NEN44,间距 2-5cm,延伸差59、节理：N3 E,NWN56,间距 10-40cm,延伸差60、掉块：NW壁缺掉块，形成三角形洞，岩体破碎，块体大小直径20-40cm,厚3-10cm,碉角有泥质堆积物，含 碎石块61、方解石脉：三条较宽的方解石脉呈叶子状展开，延续性较差，有红褐色泥质填充，结晶好62、方解石脉：宽1cm,延续性差，平直63、节理：N5 E,SEZ63,间距4-40cm,波状粗糙，延续性差64、方解石脉：宽2mm,延续差，波状65、裂隙：紧闭的，延伸差，顶部岩体较破碎66、软弱夹层：顺洞向延伸，包含方解石脉，泥质夹层，红褐色67、节理：N22 E,NWZ650,间距3-10cm,波状粗糙，中等延续68、方解石脉：宽5mm,延续性差，平直69、节理：N40 E,SEN30,间距10-40cm,陡砍状，两组节理形成掉块多70、节理：N75 W,SWZO0,间距 l-3cm,延伸差71、节理：N25 W,SWZ45,间距 10cm,延伸差72、节理组：N10 W,NEZ85,间距 10-20cm,延伸差73、层间方解石脉：宽8mm,延续较好,平直74、层间方解石脉：宽7mm,延续性较好，平直镜面，夹有红色泥质充填75、方解石脉：宽1cm,延续差，平直76、燧石条带：出现在SE壁上77、方解石脉：宽1cm,延续性差，平直78、方解石脉：宽5mm,延伸差，波状79、方解石脉：宽6mm,延续性较好，平直粗糙，灰黄色80、节理：N70 W,NEZ890,间距10-15cm,延伸较差斜向发育，方解石脉81、节理：N,E,N50。，延续性差，波状，粗糙82、方解石脉：宽4mm,延续差，平直83、方解石脉：宽2mm，中等延续，平直粗糙节理玫瑰花图：方位间距0-9102030405060。70980。节理数目 15752700270 2799280 2895290 290300 309310 319320 329 330 339 s 340 349 350 359270112 7r-f-7T9 9 9 99 907370525_ 90,3.2.2二号平碉CAD图及描述:1、断层：断层宽度30cm,影响带45cm,N85W,NE,N82,灰黄，充填粘土、方解石，顶拱未充填，潮湿，影 响带方解石发育，延伸方向多与断层方向直交，到断层中断。断层产状：N45W,局部有木支护，洞顶逐渐闭合，在南东壁又张开，微溶蚀，断层泥充填，渗水，有一条近 水平的燧石条带在断层前，宽约30cm。根据两边裂隙的错动判断为逆断层。2、裂隙：产出于SW壁，平直粗糙，延续性差，紧闭。3、方解石脉：宽3-5cm,位于南西壁，垂直于地面方向，到洞壁顶折向与洞向相同，中等延续。4、裂隙：N85W,NE,N82,中等宽度-很宽，充填方解石脉，阶坎光滑的，中等延续，两条方解石脉近平行，潮湿。5、节理：近洞向走向，平直镜面的，N55E,NW,Z750,延续性差，中等间距，紧密的。节理：N20E,NW,N85,延续性很差，平直光滑，紧密的。6、裂隙：微张开，泥质填充，平直光滑，潮湿，延伸到断层终止。7、裂隙：窄的张开，泥质填充，平直粗糙的，延伸性差。8、裂隙：微张开，方解石脉填充，倾向NE,延续性差，平直粗糙到断层终止。9、裂隙：闭合，干燥，平直光滑的，延伸性差，到断层终止。10、方解石脉：宽l-1.5cm,多分叉，波状粗糙，中等延续。11、裂隙：微张开，平直粗糙，延续性差。12、节理：近直立，倾向SE30,波状光滑，中等延续。13、节理：间距约18cm,倾向SE10,平直光滑，延续性差。14、断层：有支护，夹泥层，N80W,近直立，SE壁点北岩体较完整，点南节理较发育，宽50cm,方解石脉发育 多顺断层方向，湿润，灰黄，红粘土。为正断层。15、裂隙：微张开，方解石脉填充，波状光滑，延伸性差。16、裂隙：紧密，阶坎光滑，延续性差。17、裂隙：窄的张开，泥质充填，平直光滑，中等延续。18、裂隙：反S型，宽1cm,泥夹碎石，波状光滑，滴水，一滴每分钟，表面弱溶蚀，灰黄红褐色。19、裂隙：张开，上方方解石脉填充，下部泥质波状光滑，周围发育很多纵横交错的方解石脉，延续中等。20、方解石脉：棒球棍状，延前进方向变细，5-15mm,延续性差。21、节理（一号断层证据）：微张开，被断层错开，平直光滑，中等延续。22、方解石脉：宽0.5-lcm,延伸到洞顶，平直粗糙，延续性差。23、方解石脉：成X形状，宽8mm,延续性差，阶坎光滑。24、节理：N,E,N68,间距10-50cm,紧密，中等延续，平直光滑。25、裂隙：夹泥，中间成土黄色，泥化部分厚1.5-3cm,方解石脉厚2-10cm,波状粗糙，延续性差。26、节理：N20E,NW,Z55%微张开，夹泥，洞向延伸，延续性好，表面风化为红褐土黄色。27、裂隙：宽张开，方解石脉填充，约8mm,波状粗糙，延续性好。28、节理：倾向NE30,N75,间隔2-10cm,延续性差，平直光滑，紧密。节理：NE80,Z60,间隔10-40cm,延续性差，阶坎粗糙。29、方解石脉：宽1-L5cm,中等延续，平直，粗糙。30、节理：紧密，间距约IM,N5W,NE,N73,平直光滑，延续性中等。31、节理：N85W,NE,N65,间距30-100cm,平直粗糙，延续差。32、方解石脉：宽l-3cm延续性差，波状光滑。33、裂隙：方解石脉填充，宽0.5cm,波状粗糙，中等延续。34、节理：N20E,SE,N85,间隔15-20cm,平直光滑，延续差，紧密。35、裂隙：下部宽l-5cm,泥夹碎石，深灰，灰黄色，阶坎光滑，中等延续，干燥，上部宽10cm,充填方解石脉，夹泥坚硬。N70E,SE,Z51o36、裂隙：张开，泥夹碎石，波状光滑，少量方解石脉填充。37、裂隙：紧密，泥质填充，洞向延伸，中等延续，平直光滑。38、燧石条带：3-5cm,洞顶处，长约40cm。39、方解石脉：l-8mm,延伸性较好，平直光滑。40、裂隙41、节理：N10 E,NW,Z88,紧密，延续差，平直粗糙。节理玫瑰花图:方位间距 节理数目0-910 1920 2930 3940 4950 59 60 6970 7980 89 270 279 280 289 290 299 300 309310 319;320 329 330 339-340 349 350 35973116011135 00 000001270903.2.3探槽CAD图及描述S Z551、18m处节理：倾向NE85,Z53,间距约30cm,中等延续，平直光滑。2、21m处节理：倾向NE80,Z32,间距5 cm,平直光滑，闭合。3、24m处节理：NE60,N52,表面有揉皱现象，波状光滑，间隔10-20 cm,挤压造成揉皱。4、节理：倾向NE70,Z30,呈X状交叉，延续差，紧密。5、25.4m节理：NE65,N56,呈X状交叉，平直。6、X型节理：倾向NE70,Z67,延续差，紧密，平直。倾向N,直立，延续中等。7、裂隙：倾向NE10,Z65,很宽，泥质填充，平直光滑。8、节理：倾向NE60,Z41,紧密，平直光滑，延续差。层面，N50 E,SE,N64。9、地质分界线：点S,炮台山，点北，幕府山。10、节理：倾向NE80,Z63,间隔10-20cm,延续差。11、节理：N30 W,SW,Z50,间隔10-20cm,中等延续，平直光滑。12、裂隙：N75 W,NE,Z58,张开，泥质填充，延续性好，平直光滑。13、裂隙：倾向 260,Z65 o14、裂隙：倾向260,Z60,宽约3 cm。15、节理：倾向260,Z60,闭合。16、节理：倾向235,N53,有泥充填，延伸较好，X型节理。17、地层分界点：N60 E,SE,Z47,在38m处，点南观音台，点北炮台山。18、燧石条带：有弯曲揉皱现象，4条，条带宽度1-5 cm,间距10-20 cm,在坡坎上方，坡脚约55。19、节理：300,Z55,比较发育，每组发育较短，在岩层袤面呈陡坎现象。20、节理：295,Z50,张开，有粘土填充，延伸较长，节理间距约15 cm。21、节理：倾向75,Z64,张开，有泥土充填，延伸较长。22、揉皱：有泥质充填，间距10-15 cm,岩层表面粗糙。23、裂隙：有4条充填的2条未充填的，充填物为泥质物，间距10-15 cm,裂隙宽度2-5 cm。24、节理：245,Z45,延伸较短，有四条，间距10cm,张开无填充。25、节理：倾向35,Z60,岩层表面粗糙，有3条，泥土充填，间距15-20 cm,宽度2-4 cm,延伸较短。三、岩芯编录及钻孔柱状图岩芯编录主要完成了 ZK89ZK94、ZKU0、ZK145的岩芯编录。首先是通过ZKU0、ZK145的编录学习了钻孔编录的基本方法，ZK89ZK94为下水库坝轴线的勘探钻孔,通过钻孔的编录，及资料的整理又进一步对下水库坝址的地质情况有了进一步的了解。以下为钻孔柱状图：见附录第四章实习心得此次实习收获很多，使我学到了很多的东西，归结为以下几点：1）首先就是大家团结协作的精神。无论在爬山还是平嗣的编录，或是钻孔岩芯的 编录都要大家团结才完成。在爬山时，大家相互帮助，相互提醒，确保每一同学的安全。在岩芯及平碉编录时，小组内部同心协力高质高效的完成了编录的任务。我认为此次实 习的另一个重要的作用就是拉近了同学之间的距离。使同学之间更加的了解熟悉。2）吃苦耐劳的精神也是本次实习的一个重要收获，几次踏勘基和一号平胴的编录 本上都是没有路的，完全是爬山，自己找路。有的地段的坡角大于40,对于同学们 来说是十分困难的，但大家都努力克服，圆满的完成了此次的实习任务。这些磨练也让 我们体会到了地质工作的艰辛，使我们早一步认识到现实，为走向工作岗位做好了心理 准备。3）首先是野外踏勘的基本方法，从最基本的罗盘的使用，到比较复杂的地质现象 的推测，观察记录。同时也学到了踏勘时的思考问题的思路，开始先是认真观察地质现 象，发现问题，最后总结记录。然后是平碉及探槽的编录，主要学会了编录的主要的方 法。最后也是最重要是岩芯编录，最重要的是学会了岩芯编录的方法，知道走进生产单 位应该怎样去做，以何种态度去完成钻孔岩芯的任务。此次实习学到最重要的就是我们 以后走经生产单位时的工作技能，这也是此次实习的根本目的。4）此次实习同样存在着许多不足的地方，首先就是实习的时间太短，学到的技能 并未完全的融会贯通，有些同学也并未完全掌握各种方法，例如原想在测区内进行填图 实习，可是时间来不及加上测区内的地质情况过于复杂，虽然在地址图上定出了许多的 地质点，但还不能完成填图任务；又如，风化分带，洞室围岩的分类都未学会。其次就 是测区的地质情况太过复杂，有多的现象并未的到正确的解释，还存在着很多的疑惑。这也是地质学的复杂与魅力所在。其实通过短短十几天的实习想把测区内的地质情况弄懂是不可能的,我们主要要完 成的就是各种技能方法的锻炼，这也是此次实习的主要要求和目的。通过这些天的锻炼 我已经基本掌握了这些方法，我想这也是本次实习最大的收获。
