(完整word)机械制图考试题B卷及答案
密 封 线 内 请 不 要 答 题

院（系） 准考证号________________ 专业______________ 班级_______________ 姓名________________

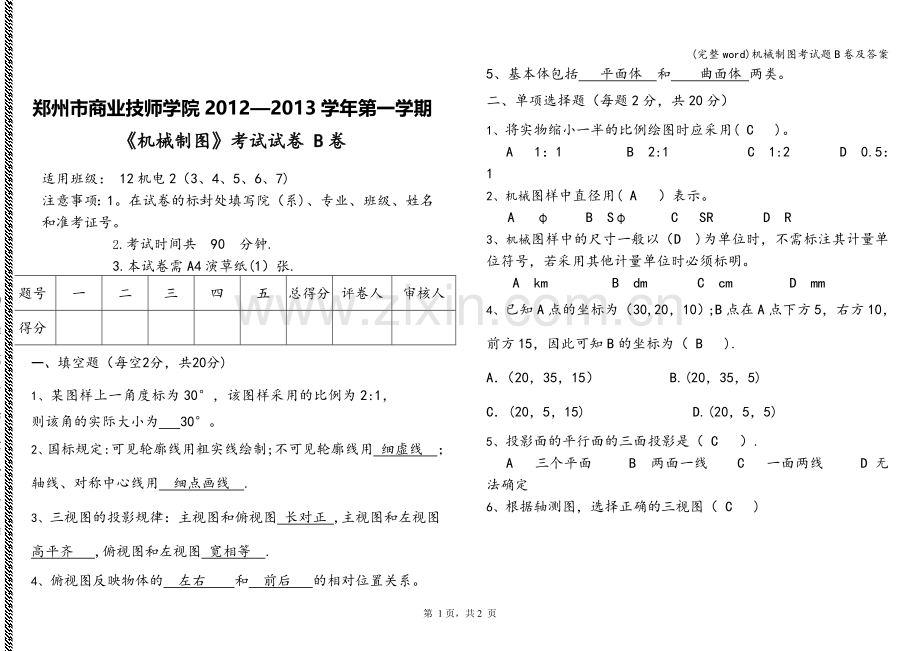

郑州市商业技师学院2012—2013学年第一学期
《机械制图》考试试卷 B卷
适用班级： 12机电2（3、4、5、6、7)
注意事项：1。在试卷的标封处填写院（系)、专业、班级、姓名和准考证号。
2. 考试时间共 90 分钟.
3.本试卷需A4演草纸(1）张.
题号
一
二
三
四
五
总得分
评卷人
审核人
得分

一、 填空题（每空2分，共20分)
1、某图样上一角度标为30°，该图样采用的比例为2:1，则该角的实际大小为 30°。
2、国标规定:可见轮廓线用粗实线绘制;不可见轮廓线用 细虚线 ；轴线、对称中心线用 细点画线 .
3、三视图的投影规律：主视图和俯视图 长对正 ,主视图和左视图 高平齐 ,俯视图和左视图 宽相等 .
4、俯视图反映物体的 左右 和 前后 的相对位置关系。
5、基本体包括 平面体 和 曲面体 两类。
二、单项选择题（每题2分，共20分）
1、将实物缩小一半的比例绘图时应采用( C )。
A 1：1 B 2:1 C 1:2 D 0.5：1
2、机械图样中直径用( A ）表示。
A φ B Sφ C SR D R
3、机械图样中的尺寸一般以（D　)为单位时，不需标注其计量单位符号，若采用其他计量单位时必须标明。
A km　 B dm　 C cm　 D mm
4、已知A点的坐标为（30,20，10）;B点在A点下方5，右方10，前方15，因此可知B的坐标为（ B ).
A．（20，35，15） B.(20，35，5)
C．(20，5，15) D.(20，5，5)
5、投影面的平行面的三面投影是（ C ）.
A 三个平面 B 两面一线 C 一面两线 D 无法确定

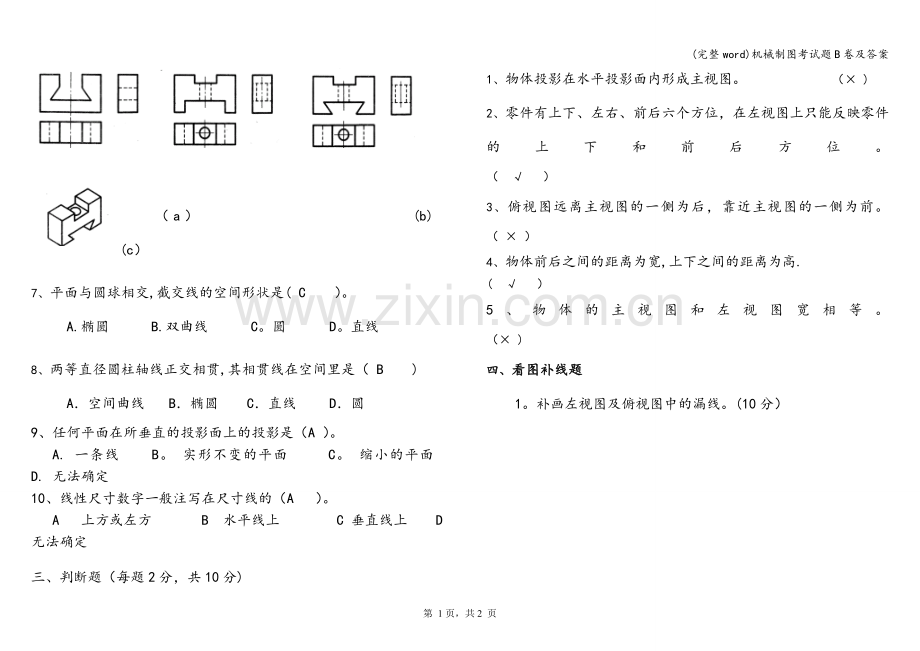

6、根据轴测图，选择正确的三视图（ C )

（a） (b) (c）
7、平面与圆球相交,截交线的空间形状是( C ）。
A.椭圆 B.双曲线 C。圆 D。直线
8、两等直径圆柱轴线正交相贯,其相贯线在空间里是（ B )
A．空间曲线 B．椭圆 C．直线 D．圆
9、任何平面在所垂直的投影面上的投影是（A ）。
A. 一条线 B。 实形不变的平面 C。 缩小的平面 D. 无法确定
10、线性尺寸数字一般注写在尺寸线的（A ）。
A 上方或左方 B 水平线上 C 垂直线上 D 无法确定
三、判断题（每题2分，共10分)
1、物体投影在水平投影面内形成主视图。 （× )
2、零件有上下、左右、前后六个方位，在左视图上只能反映零件的上下和前后方位。 （ √　 ）
3、俯视图远离主视图的一侧为后，靠近主视图的一侧为前。 （ × ）
4、物体前后之间的距离为宽,上下之间的距离为高. ( √　 ）
5、物体的主视图和左视图宽相等。 （× )
四、看图补线题
1。补画左视图及俯视图中的漏线。(10分）

2。补画视图中的漏线。（10分）

五、画图题
1、补画三视图,并在（ ）内填写出物体的方位关系.（20分)
( 上 ） （ 上 ）
( 后 ）

（ 左 ）
（ 右 )
（ 前 ）

(下 ）

（ 下 )
（ 后 ）

（ 左 ） （ 右 ）

（ 前 )

2、 根据三视图画正等轴测图。（10分）

第 1页，共2 页
