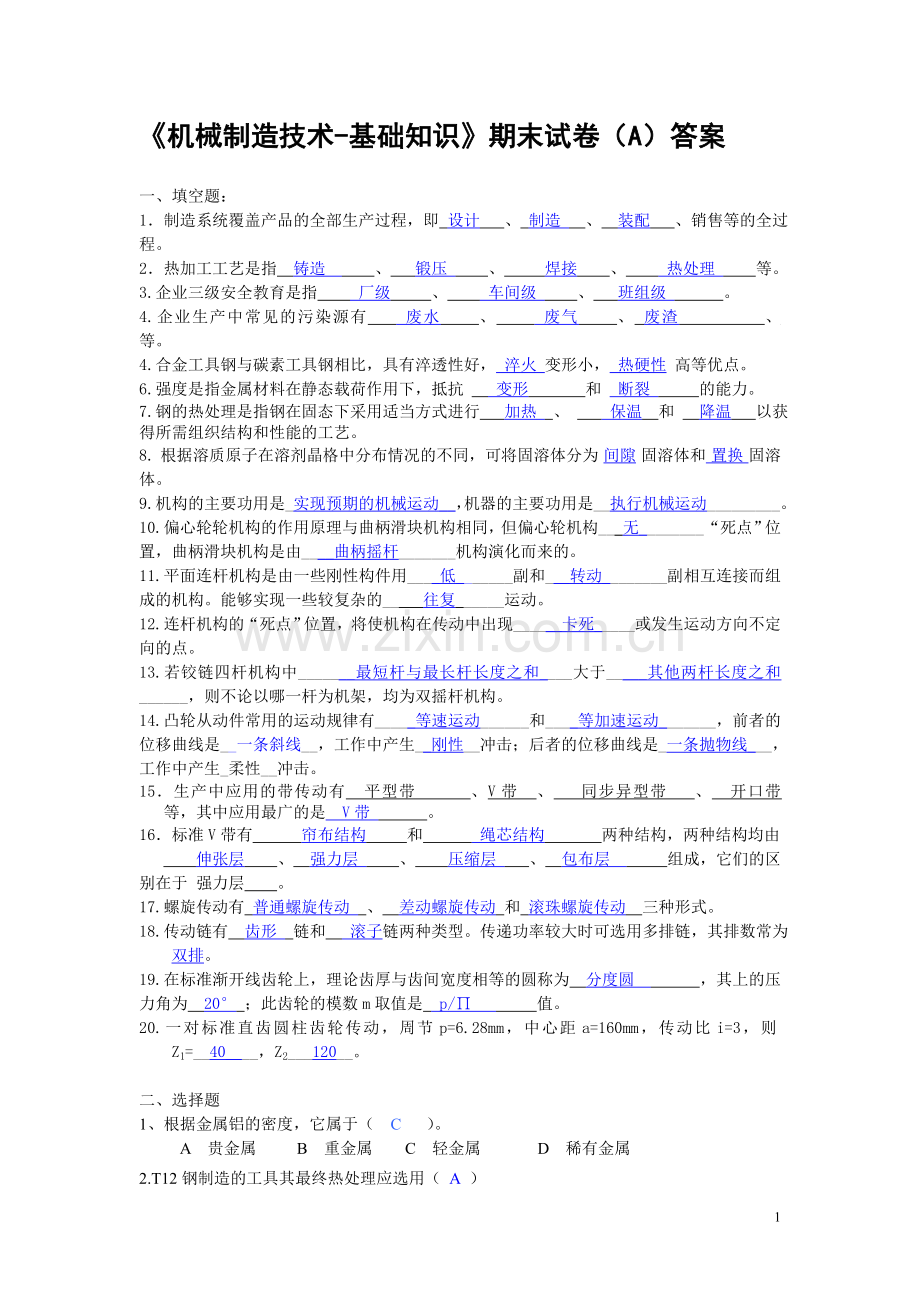

《机械制造技术-基础知识》期末试卷（A）答案

一、填空题：
1．制造系统覆盖产品的全部生产过程，即 设计 、 制造 、 装配 、销售等的全过程。
2．热加工工艺是指 铸造 、 锻压 、 焊接 、 热处理 等。
3.企业三级安全教育是指 厂级 、 车间级 、 班组级 。
4.企业生产中常见的污染源有 废水 、 废气 、 废渣 、 等。
4.合金工具钢与碳素工具钢相比，具有淬透性好， 淬火 变形小， 热硬性 高等优点。
6.强度是指金属材料在静态载荷作用下，抵抗 变形 和 断裂 的能力。
7.钢的热处理是指钢在固态下采用适当方式进行 加热 、 保温 和 降温 以获得所需组织结构和性能的工艺。
8. 根据溶质原子在溶剂晶格中分布情况的不同，可将固溶体分为 间隙 固溶体和 置换 固溶体。
9.机构的主要功用是_实现预期的机械运动__，机器的主要功用是__执行机械运动_________。
10.偏心轮轮机构的作用原理与曲柄滑块机构相同，但偏心轮机构___无________“死点”位置，曲柄滑块机构是由____曲柄摇杆_______机构演化而来的。
11.平面连杆机构是由一些刚性构件用____低_______副和___转动________副相互连接而组成的机构。能够实现一些较复杂的_____往复______运动。
12.连杆机构的“死点”位置，将使机构在传动中出现______卡死_____或发生运动方向不定向的点。
13.若铰链四杆机构中_______最短杆与最长杆长度之和____大于_____其他两杆长度之和______，则不论以哪一杆为机架，均为双摇杆机构。
14.凸轮从动件常用的运动规律有_____等速运动______和____等加速运动_______，前者的位移曲线是__一条斜线__，工作中产生__刚性__冲击；后者的位移曲线是_一条抛物线___，工作中产生_柔性__冲击。
15．生产中应用的带传动有 平型带 、V带 、 同步异型带 、 开口带 等，其中应用最广的是 V带 。
16．标准V带有 帘布结构 和 绳芯结构 两种结构，两种结构均由
伸张层 、 强力层 、 压缩层 、 包布层 组成，它们的区别在于 强力层 。
17.螺旋传动有 普通螺旋传动 、 差动螺旋传动 和 滚珠螺旋传动 三种形式。
18.传动链有 齿形 链和 滚子链两种类型。传递功率较大时可选用多排链，其排数常为 双排。
19.在标准渐开线齿轮上，理论齿厚与齿间宽度相等的圆称为 分度圆 ，其上的压力角为 20° ；此齿轮的模数m取值是 p/∏ 值。
20.一对标准直齿圆柱齿轮传动，周节p=6.28mm，中心距a=160mm，传动比i=3，则Z1=__40____，Z2___120__。

二、选择题
1、根据金属铝的密度，它属于（ C ）。
A 贵金属 B 重金属 C 轻金属 D 稀有金属

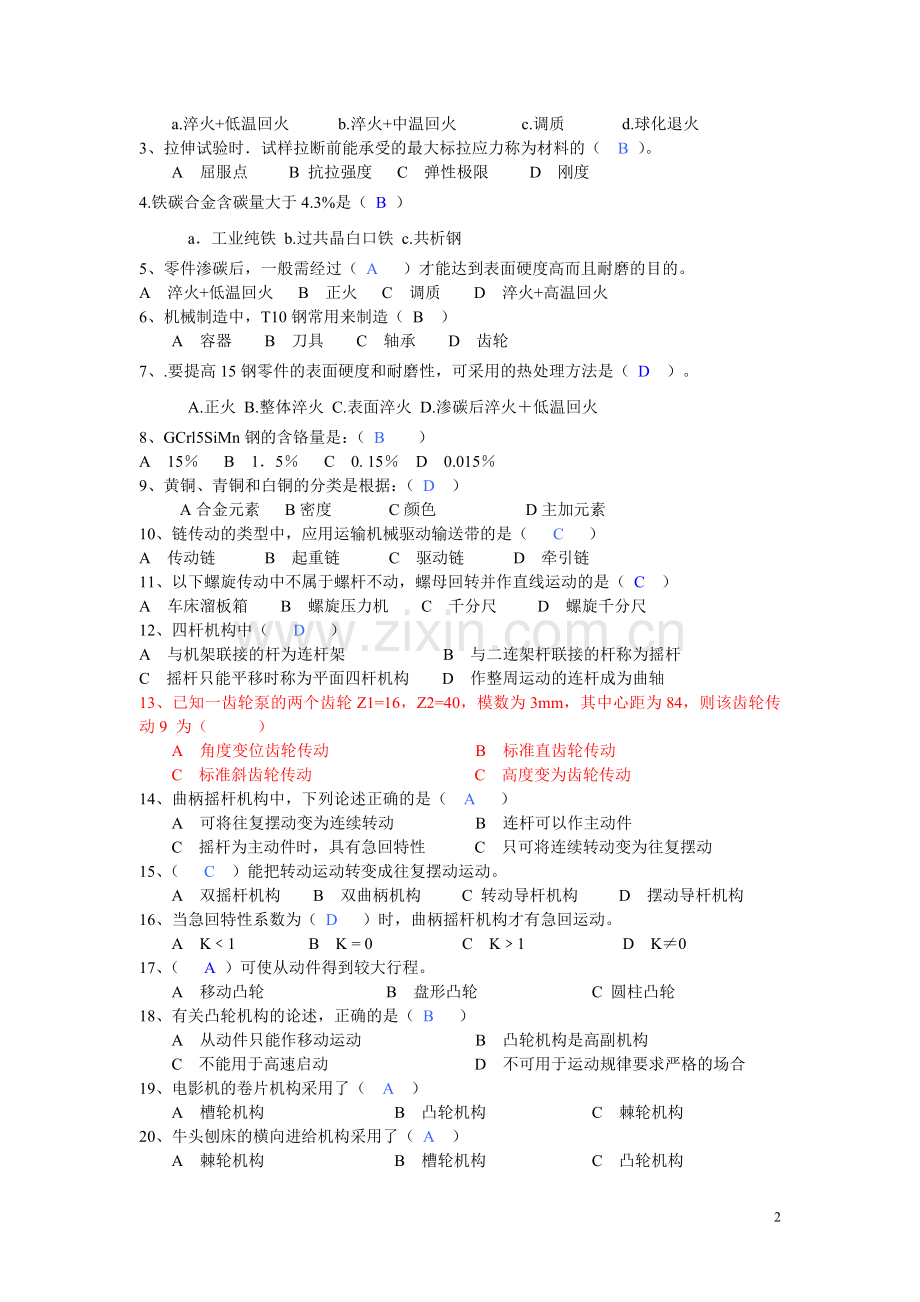

2.T12钢制造的工具其最终热处理应选用（ A ）
a.淬火+低温回火 b.淬火+中温回火 c.调质 d.球化退火
3、拉伸试验时．试样拉断前能承受的最大标拉应力称为材料的（ B ）。
A 屈服点 B 抗拉强度 C 弹性极限 D 刚度
4.铁碳合金含碳量大于4.3%是（ B ）
a．工业纯铁 b.过共晶白口铁 c.共析钢
5、零件渗碳后，一般需经过（ A ）才能达到表面硬度高而且耐磨的目的。
A 淬火+低温回火 B 正火 C 调质 D 淬火+高温回火
6、机械制造中，T10钢常用来制造（ B ）
A 容器 B 刀具 C 轴承 D 齿轮
7、.要提高15钢零件的表面硬度和耐磨性，可采用的热处理方法是（ D　）。
A.正火 B.整体淬火 C.表面淬火 D.渗碳后淬火＋低温回火
8、GCrl5SiMn钢的含铬量是：（ B ）
A 15％ B 1．5％ C 0. 15％ D 0.015％
9、黄铜、青铜和白铜的分类是根据：（ D ）
A合金元素 B密度 C颜色 D主加元素
10、链传动的类型中，应用运输机械驱动输送带的是（ C ）
A 传动链 B 起重链 C 驱动链 D 牵引链
11、以下螺旋传动中不属于螺杆不动，螺母回转并作直线运动的是（ C ）
A 车床溜板箱 B 螺旋压力机 C 千分尺 D 螺旋千分尺
12、四杆机构中（ D ）
A 与机架联接的杆为连杆架 B 与二连架杆联接的杆称为摇杆
C 摇杆只能平移时称为平面四杆机构 D 作整周运动的连杆成为曲轴
13、已知一齿轮泵的两个齿轮Z1=16，Z2=40，模数为3mm，其中心距为84，则该齿轮传动9 为（ ）
A 角度变位齿轮传动 B 标准直齿轮传动
C 标准斜齿轮传动 C 高度变为齿轮传动
14、曲柄摇杆机构中，下列论述正确的是（ A ）
A 可将往复摆动变为连续转动 B 连杆可以作主动件
C 摇杆为主动件时，具有急回特性 C 只可将连续转动变为往复摆动
15、（ C ）能把转动运动转变成往复摆动运动。
A 双摇杆机构 B 双曲柄机构 C 转动导杆机构 D 摆动导杆机构
16、当急回特性系数为（ D ）时，曲柄摇杆机构才有急回运动。
A K﹤1 B K = 0 C K﹥1 D K≠0
17、（ A ）可使从动件得到较大行程。
A 移动凸轮 B 盘形凸轮 C 圆柱凸轮
18、有关凸轮机构的论述，正确的是（ B ）
A 从动件只能作移动运动 B 凸轮机构是高副机构
C 不能用于高速启动 D 不可用于运动规律要求严格的场合
19、电影机的卷片机构采用了（ A ）
A 槽轮机构 B 凸轮机构 C 棘轮机构
20、牛头刨床的横向进给机构采用了（ A ）
A 棘轮机构 B 槽轮机构 C 凸轮机构

三、判断题
（ √ ）1. 越是复杂的机器，从其功能上看，组成部分应越多。
（ × ）2.用65钢制成的沙发弹簧，使用不久就失去弹性，是因为没有进行淬火、高温回火。
（ × ）3.由于T13钢中的含碳量比T8钢高，故前者的强度比后者高。
( × ) 4.钢中碳的质量分数越高，则其淬火加热温度越高。
（ × ）5.可段铸铁比灰铸铁有高得多的塑性，因而可以进行锻打。
（ × ）6.60Si2Mn的淬硬性与60钢相同，故两者的淬透性也相同。
（ √ ） 7.一般地说，材料的硬度越高，耐磨性越好，则强度也越高。
( × )8.淬火钢回火后的性能主要取决于回火后的冷却速度。
（ × ）9.碳的质量分数对碳钢力学性能的影响是：随着钢中碳的质量分数的增加，钢的硬度、强度增加，塑性、韧性下降。
（ × ） 10.钢的表面淬火和化学热处理，本质上都是为了改变表面的成份和组织，从而提高其表面性能。
（ √ ） 11.链传动能保证准确的平均传动比，传动功率较大。
（ √ ） 12.公称直径相同的粗牙普通螺纹的强度高于细牙普通螺纹。
（ × ） 13、齿面点蚀是开式齿轮传动的主要失效形式。
（ × ） 14、一对直齿圆柱齿轮相啮合，其中心距等于标准中心距，这对齿轮一定是标准齿轮。
（ × ） 15、加奇数个惰轮，主、从动轮的回转方向相反。
（ × ） 16、蜗杆传动具有传动比大，承载能力大，传动效率高的特点。
（ √ ） 17、在曲柄长度不相等的双曲柄机构中，主动曲柄作等速回转时，从动曲柄作变速回转。
（ × ） 18、采用等加速、等减速运动规律，从动件在整个过程中速度不会发生突变，因而没有冲击。
（ × ） 19、棘轮机构中，棘轮的转角随摇杆的摆角增大而减小。
（ × ） 20、不改变外啮合槽轮机构槽轮的槽数，只改变机构的圆销数，则槽轮的转角不变，因而没有冲击。

四、分析题
1、根据下列部分铁碳平衡相图回答问题
1）各点（ G,S,E,P，Q ）、各条线（ GS,ES,PQ ，PSK）的名称；

答题要点： G－纯铁的同素异晶转变点
　　　　　　S－共析点
　　　　　　E－碳在γ-F e 中的最大溶解度点
P-碳在α- F e中的最大溶解度
　　　　　　Q－600 ℃时碳在α-F e 中的溶解度点
　　　　　　GS－奥氏体冷却时开始向铁素体转变的温度线
ES－碳在奥氏体中的溶解度曲线
　　　　　　PQ－碳在铁素体中的溶解度曲线
PSK—A→F+FeC3转变的共析线
2）按含碳量和室温组织不同，将钢分为哪三类？
答：可分为亚共析钢、共析钢、过共析钢三类

2、已知一对标准直齿圆柱齿轮转动，标准安装，转向相向。小齿轮转速n1=145（r∕min）齿数Z1=20，大齿轮d2=250mm，两轮中心距a=75mm。求：n2；m；Z2；；h；P。
R1=d2/2-a=125-75=50mm
D1=100mm
I=d2:d1=250:100=5:2=5/2
N2=n1/i=145*2/10=58r/min
M=d1/z1=100/20=5
Z2=iz1=50/2*20=50mm
H=2.25m=2*2.25=11.25mm
P=m*3.14=5*3.14=15.7mm

3．确定下列钢件退火方式，并指出退火目的及退火后的组织。
1)经冷轧后的15钢钢板，要求降低硬度
答题要点： 采用的退火方式为：完全退火
完全退火的目的：降低钢的硬度、消除应力、稳定尺寸、防止变形和开裂、细化晶粒、改善组织
退火后的组织为：铁素体＋珠光体

2）锻造过热的60钢锻坯
答题要点： 采用的退火方式为：去应力退火）
去应力退火的目的：消除内应力、稳定工件尺寸、减少工件变形
退火后的组织为：铁素体＋珠光体
