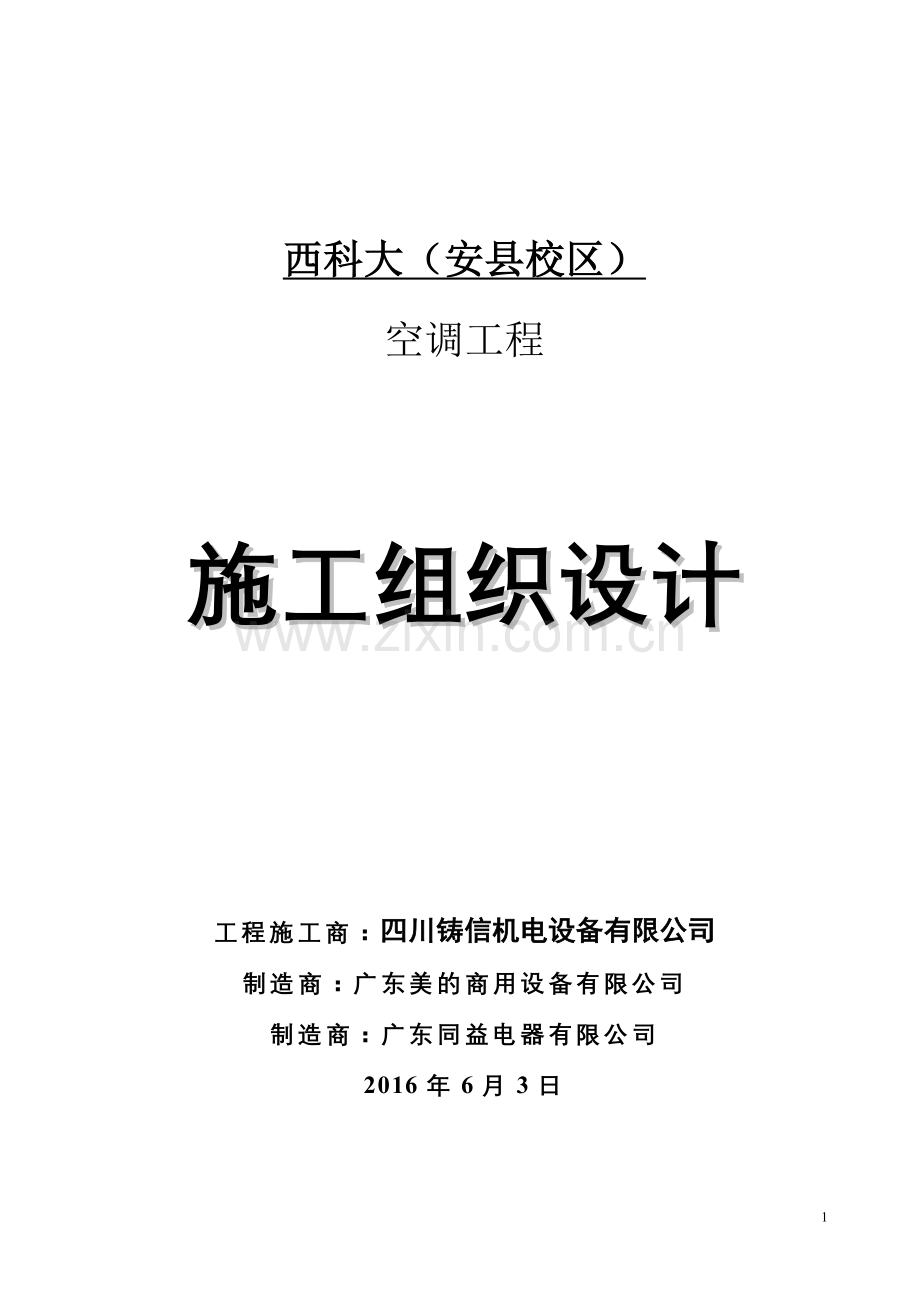

西科大水系统中央空调施工组织设计20160603.doc

西科大（安县校区）
空调工程

施工组织设计

工程施工商：四川铸信机电设备有限公司
制造商：广东美的商用设备有限公司
制造商：广东同益电器有限公司
2016年6月3日

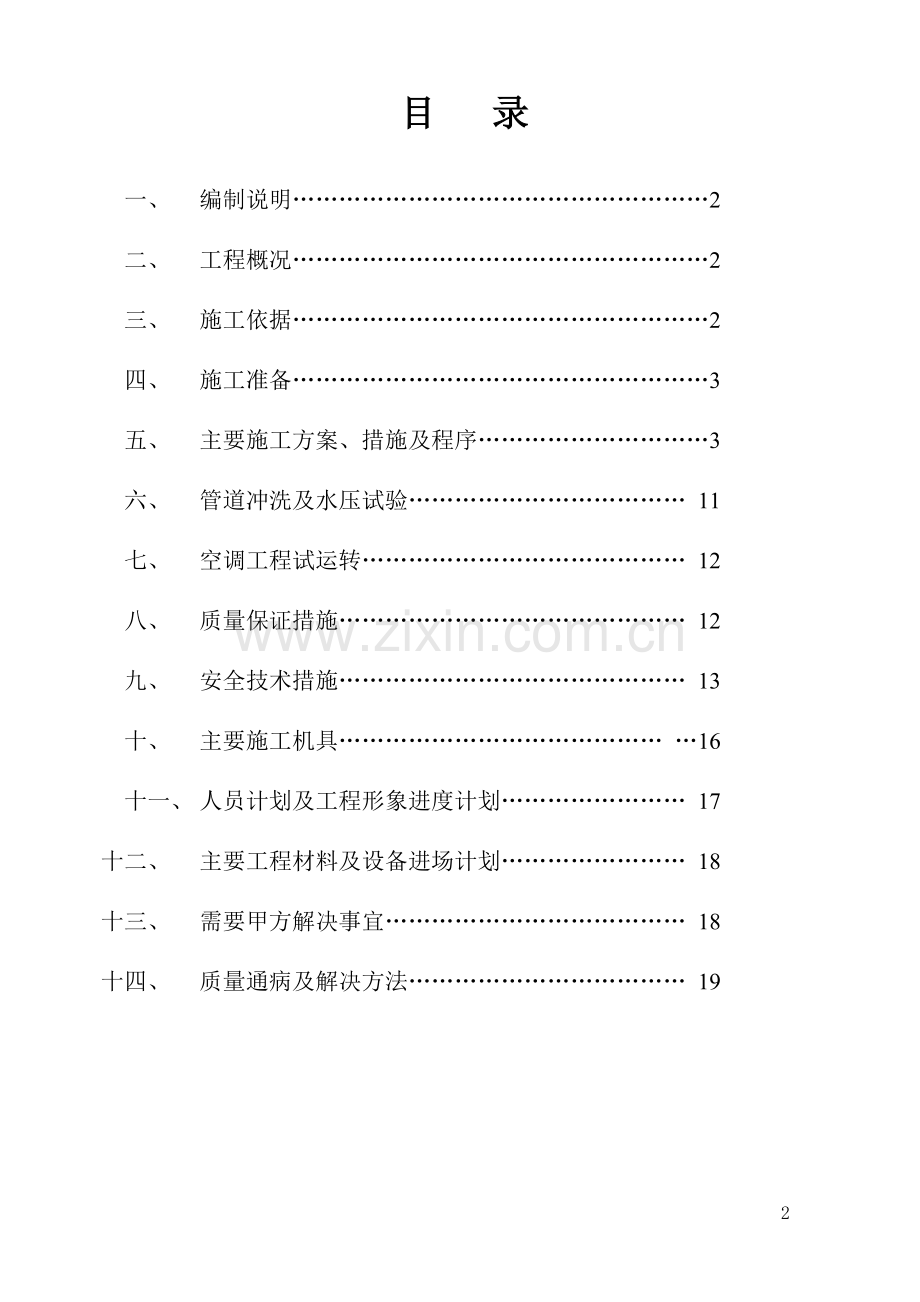

目 录

一、 编制说明………………………………………………2
二、 工程概况………………………………………………2
三、 施工依据………………………………………………2
四、 施工准备………………………………………………3
五、 主要施工方案、措施及程序…………………………3
六、 管道冲洗及水压试验……………………………… 11
七、 空调工程试运转…………………………………… 12
八、 质量保证措施……………………………………… 12
九、 安全技术措施……………………………………… 13
十、 主要施工机具…………………………………… …16
十一、 人员计划及工程形象进度计划…………………… 17
十二、 主要工程材料及设备进场计划…………………… 18
十三、 需要甲方解决事宜………………………………… 18
十四、 质量通病及解决方法……………………………… 19

一、 编制说明
本施工方案系以《西科大学生宿舍空调地源热泵(地下室含热水)设计图》为依据，以国家现行建筑安装施工规范为基础，以国家现行有关建筑安装施工、验收规范及质量评定标准为标准，为确保工程施工优质、安全进行，创优良工程、文明工程而编制完成的。

二、 工程概况
该工程为西南科技大学城市学院安县校区工程,位于绵阳市。本子项为学生宿舍，属于二类高层建筑，地上十一层，建筑高度40m。
根据该项目的具体使用功能，学生宿舍A、B栋中央空调设计选用美的风冷螺杆热泵机组，同益空气能热水机组提供生活代生活热水。
三、 施工依据技术标准
1、《西科大学生宿舍空调地源热泵(地下室含热水)设计图》
2、《采暖通风与空气调节设计规范》（GBJ 19-87）
3、《酒店宾馆建筑设计规范》（JGJ67-89）
4、《采暖与卫生工程施工验收规范》（GBJ 242-82）
5、《通风与空调工程质量检验评定标准》（GBJ 304-88）
6、《通风与空调施工及验收规范》（GB50243-97）
7、《机械设备安装工程施工及验收规范》（JBJ 23-96）
8、《建筑安装工程施工图集》
四、 施工准备
1．临时场地设施：
仓 库：利用现有建筑设施在建筑物内占用150m2左右的临时场地，用于临时办公和堆放材料。
2．电源、水源：
计划在使用1台电动套丝机、2台砂轮切割机、2台电焊机、1台个钻床、1台试压泵及起重提升设备、电动工具等，预计需用50kw的电负荷，要求电源接至工地施工现场50m以内。同时施工现场内应有水源，供我方在系统冲洗试压中使用。
3．道路：
保持地下通道、各楼道及楼梯间的畅通，确保设备及材料可以顺利运至安装位置。

五、 主要施工方案、措施及程序
Ⅰ、主要施工程序：
⒈ 施工程序总则：
打井→洗井→水管敷设→设备房建设→主机设备安装定位→主机附属设备及配管安装连接→系统冲洗、试压→系统调试运行→竣工验收。
⒉ 水系统施工工序：
设备定位
施工准备→ →支吊架安装→供、回水干管安装
支吊架制作
→通水冲洗试压→管道保温
Ⅱ、主要施工方案及措施：
⒈ 设备安装：
A、主机安装：
①、检查、校验基础，与主机安装要求一致，方可进行安装。
②、吊装前检查设备有无缺损，检查合格后，按主机安装使用说明书吊运主机到基础上就位。安装时应在主机底座与基础之间垫橡胶减震垫。
③、用双球可曲挠橡胶软接头将各组的模块连接。
B、水泵安装：
①、检查、校验基础，与水泵安装要求一致，方可进行安装。
②、安装前检查设备有无缺损，检查合格后，将水泵安装就位，按并在水泵底座与基础之间垫橡胶减震垫。
③、对水泵进行水平调整，并盘车检测，一切正常后方可进行配管及配件安装。
⒉ 水管制作安装：
A、支吊架的位置应正确、平整、牢固，与管道应接触良好，支架的最大间距接下表：
钢管管边支架最大间距：
表1
名称直径（MM）
15
20
25
32
40
50
70
80
100
125
150
200
250
300
保温管
1.5
2
2
2.5
3
3
4
4
4.5
5
6
7
8
8.5
不保温管
2.5
3
3.5
4
4.5
5
6
6
6.5
7
8
9.5
11
12
B、管道除设计规定的坡度外，均应按规定横平竖直。
C、空调水管因冷热两用，除按设计规定设置滑动支架和伸缩器外，对穿墙穿楼板处均应有保护套管。
D、法兰安装严格按操作规格，保持同轴，螺栓孔中心偏差不得超过孔径5％，且安装方向一致，坚固螺栓应按“＋”法对称，均匀，松紧适度，外露的长度不大于2倍的螺距。
E、管口丝接,采用电动套丝机,管径15～32MM者套2次,40～50MM者套三次。
管子螺纹长度尺寸如下表:
表2
项
次
公称直径
普通丝头
长丝(联设备用)
短丝(联接阀类用)
(MM)
英寸
长度(MM)
螺纹数
长度(MM)
螺纹数
长度(MM)
螺纹数
1
15
11/2
14
8
50
28
12
6.5
2
20
3/4
16
9
55
30
13.5
7.5
3
25
1
18
8
60
26
15
6.5
4
32
11/5
20
9

17
7.5
5
40
11/2
22
10

19
8.0
6
50
2
24
11

21
9.0
7
70
21/2
27
12

8
80
21/2
30
13

9
100
4
33
14

F、管道安装顺序：先立管安装，后干管安装，然后支管安装。
G、管道安装原则：支管让主管，小管让大管，有压管让无压管。
H、管道井内立管总长超过80MM，应在立管井内用大吊线锤自上而下放线，各位管均应与线锤垂线平行，每焊接一段钢管均应先定位，点焊，经测量与线锤垂直平行后，方可焊死。
I、管道检验：
①试压：管道试压分为单项试压和系统试压两种。单项试压是在管道敷设完毕或隐蔽
部位的管道安装完毕，按设计和规范要求进行水压试验，系统试压是在全部干、立、支管安装完毕，按设计或规范要求进行水压试验，本工程结合分区情况进行水压试验，水压试验按如下步骤进行：将试压泵设置在首层或管道入口处，试压前将预留口堵严，关闭入口总阀门和所有泄水阀门及低处放气阀门，打开各路及主管阀门和系统最高处的放气阀门，打开水源阀门，往系统内充水，满水后将阀门关闭，检查全部系统，如有漏水处应做好标记，并进行修理，修好后再充满水进行加压，而后复查，如管道步渗漏，并持续到规定时间、压力降在允许范围内，应通知有关单位验收并办理验收记录，然后拆除试压水泵和水源，把管道系统内水泄净。
J、管道冲洗：管道试压合格后，再进行水冲洗，自上而下拆开空调末端设备，冲洗出清水为合格。
4、运输及安装准备工作
管从加工厂运输到施工现场，暂卸到场地，按预制加工编号进行点件配套，若有缺件少管或损坏，应及时得到解决，配好套的系统组织人员运到安装地点，密切配合装饰进度要求进行安装。暂且不用的材料要码放整齐并在适当部位垫平稳。安装所用机具要进行安全可靠性检查，不合格者不可用。对安装用的孔洞、脚手架要进行检查，有问题要及时找有关人员处理，为安装进度创造条件。
对于高层尽量利用垂直运输设备运送设备。运输时间应合理安排，各施工单位协调解决。体积较大又不能解体的设备，可采用外搭平台加吊机的方法，再用棍杠的方法运到指定部位。
⒋ 保温工程：
保温要求外观平整，厚薄均匀，符合GB50243-97中第九章的要求。

六、 管道冲洗及水压试验
在水系统安装完毕后，应对整个水系统进行冲洗及水压试验，凝结水管仅做通水试验。水压试验可分层进行。
⒈ 试压前进行水管冲洗，出水口处目测水清为合格。
⒉ 供、回水管试验压力为0.8MPa。
⒊ 升压前应检查各类阀门开启是否正确，升压要缓慢，同时逐点进行检查。
⒋ 试验压力在10min内压降小于20kPa为合格，并做好试压记录及认可工作。

七、 空调工程试运行
1 水泵单机试运行。
（1）在未启动水泵之前，应检查调正同心度。
（2）检查水泵的润滑油的质量和数量。
（3）水泵起动前用手盘动，要求转动灵活无阻滞、卡住现象。
（4）水泵运行时注意电动机的温升情况和轴承的温度，不应高于70～75℃运转。
2 冷源主机试运行按GB50243-97中第8-4-2、8-4-3条进行
3 对试运行的各项测试应做好记录，以达到设计及规范要求。

水管管道安装小组
风管管道安装小组
设备安装小组
保温小组
设备调试小组
后勤保障小组
八、 质量保证措施
质检员
安全员
施工员
材料员
核算员

1.工程项目施工管理体系：

公司工程部工程项目经理

2.施工现场建立以项目经理为首的质量保证体系，落实现场质量保证责任制，专业施工员、专职检验员负责对工程施工质量监督及验收，做到对施工全过程的质量管理。
3.对工程质量实行“三检制”。采取施工班组、施工员、专检员层层把关，把质量管理工作贯穿于施工全过程中，在工程施工中按工序分段检查质量，上道工序不合格，下道工序不得施工。
4.各专业施工人员必须认真学习施工规程规范，熟悉施工图纸和技术资料，在下达施工任务时应把完成的工程要求、施工图纸、工艺方法、施工规程规范要求进行讲解及书面技交底。
5．坚持按施工图施工，执行规程规范要求，在施工中发现问题及时和设计人员及甲方代表，取得联系，并按规定办理相关手续，对各专业班组、施工质量做到奖罚分明。
6．会同甲方做好设备开箱清点检验工作，并做好开箱检验记录。对各专业施工材料、配件、施工前应仔细对名称、规格、数量、检查表面质量，出产合格证和质保书。发现不合格的产品及时退料不得使用，并做好记录。
7．质量管理领导小组实行贯彻科学管理模式，对施工工程质量，每月一次质量检查自评活动，质量报表实事是，对于不达标的工程，坚决返工，并制定达标返工措施。
8．工程质量评定、严格按照《建筑安装质量检验评定标准》对工程质量评定，并分项填写工程质量报表，上报有关工程施工质量管理部门。

九、 安全技术措施
（一） 安全生产技术措施
1．本工程叉交作业比较多，各专业有时可能有同时作业，安全工作重点应放在防止高层坠落及物体打击等事故，同时做好防触电，防火及机具伤害等事故。
2.严格执行国家对安全生产的各项规定，坚持安全生产十大纪事，在施工现场必须设置安装标志。明确安全为生产、生产必须安全的思想。执行安全第一的方针，坚持做了“一遵二反”即：遵守规章制度，反违章指挥，反违章作业。
3.项目部成立以项目经理为首的安全生产领导小组，各专业施工员是本专业的安全施工负责人，并由专业职安员负责日常施工安全检查，监督与执法工作。
4.严格执行安装工程安全技术规程规范，建设定期安全检查制度。各专业施工员必须根据现场变化的情况，按分部、分项工程，对施工班组进行安全负责，对企业的安全生产负责。
5.贯彻执行“预防为主”的方针，进入施工现场人员必须戴好安全帽，穿好防滑鞋，高空作业戴好安全带，严禁违章作业。夜间作业应保证有足够的照明。
6.预留洞口应用栏杆或堵板封死，并挂醒目牌子。“四口”通道要有保护措施。需要搭的脚手架铺满，不得有空头板。
7.施工现场施工用电按五线制，安全防护要搭接地。现场临时用电设备，应配用漏电保护装置，临时施工配电箱接、拆线必须有专业电工，不得任何私人随便接、拆线，同时有专业人员监护和保管。
8.对施工现场移动用电设备、电动工具（带漏电保护）及临时照明电源线，一律使用橡皮软电缆，并架空按正规线敷设。严禁使用单胶硬线和软花线。
9.电气弯管时，必须注意弯管处有否对焊缝，以防在操作时管子断裂造成事故，弯管应在地面或平台上操作，不准在脚手架上操作。
10.使用人字梯时，必须用绳子连起来，以免梯子滑开，如高空作业使用人梯，应用布将梯脚绑上，而且下面有人配合，不可单独操作。
11．经常对所用的钢丝绳、滑轮、葫芦、卷相机等吊装机具，在使用前，应做安全检查，对起吊工作人员应由专人指挥，统一信号后，才能开始工作。吊物下严禁站人。重要设备吊装应另编制吊装方案。
12．管廊内管道安装时不允许交叉作业，垂直运输用井字架，不允许戴人上下。上班前禁止喝酒。严禁酒后进入施工现场。
13.氧气瓶、已炔瓶、易爆、易燃物品按规定要求存放，与明火距离不得小于10M。反之要有保护措施。高空切割，焊接时应注意地面物品的保护，并在下班时检查是否有火星留下，发现后及时扑灭。
14.建立、健全安全责任制和安全例会制，做到有检查、有记录、对新进场的人员做好安全三级教育，并办好书面手续。
15.项目部安全生产指标：①杜绝重大伤亡事故。②千人重伤事故频率控制在零以内。③千人轻伤事故频率控制在1.2％以内。
（二） 消防保卫措施
1.建立生产岗位防火责任制，把消防工作做到“五同时”：同计划，同布置，同检查，同总结，同评比。
2.严格执行现场用火制度，随着季节、气候、工程进度的变化，施工现场具体情况，因时因地制宜做到“五有”：①有施工消防安全交底；②有用火审批制度；③有看火员消防组织；④有消防器材和救火措施；⑤特殊条件下用火必须有特殊防火措施。
3.对设置消防水泵，消防给水管道，消防水箱和消火栓等设施，不得任意改装或挪作他用，在施工中如有冲突不得擅自变动。
4.进入现场不得随意抽烟，对易燃材料要加强管理，有标记，小组工具房内不得存放汽油煤油等易燃料。油料要设专油料库，随用随领。
5.电气焊工经常检查使用工具是否漏气、漏电，施焊中应清理周围易燃物。
6.本工程要加强要害保卫及贵重成品的保护，易盗失的短缺物品放入库内，派专人保管，并安排好进度，及时安装。
7.遵守现场所订的各项保卫制度。
（三） 雨季施工措施
2.雨季施工措施：
①进入现场的重要设备及保温、消音材料一定要存入库内，露天存放要垫高覆盖严实，料场周围要有畅通的下排水沟。
②现场中外露的管道或设备，应用塑料布或其它防雨东西盖好，避免进水。
③施工机具要有防雨罩或置于室内，电气设备的电源线要悬挂在上，不拖拉在地，下班后一定关好电闸。
（四） 成品及设备部件保护措施
1.材料、设备等要科学地、合理地码放在指定地点，保管好，以免倒塌碰坏，尤其条形风口等易变形成品，要轻拿轻放。
2.贵重设备、短缺物品、各种消耗品如油漆、五金料、胶带等放库内，用后注意保存。
3.现场各种成品集中码放，设有垫托并有排水措施。
4.设备开箱点件后，对于易丢损部件，指令专人或入库保管。
5.设备产品安装就位后，要加强管理，采取一定措施，防止损坏现象发生，如空调机组安装后可用废料做一框护，防止其它施工人员碰撞。
6.进入现场的风管严禁上人踩踏或代替脚手架。
（五） 作好各专业施工协调配合
作好各专业施工协调配合：空调安装与装修、消防施工的协调配合问题。
1.空调消防之前，装修必须吊顶基本造型方案设计，并要找空调、消防协调位置及标高。
2.协调施工程序：空调风管、水管安装一消防喷淋管道安装一装修墙体及吊顶施工，消防消火栓箱及管道电控系统配合埋设，空调、通风的机控、电控系统配合埋放一消防喷淋头及电控系统。
3.业主组织召开装建例会协调及随需要发协调通。

十、 主要施工机具
项次
名 称
规 格
单 位
数 量
备 注
1
电动套丝机
1／2”~2”
台
1

2
电焊机
直流、交流
台
2

3
砂轮切割机

台
2

4
钻床
12m/m
台
1

5
氧．乙炔设备

套
2

6
通风折边机
2M
台
1

7
试压泵

台
2

8
冲击钻

套
4

9
起重胡芦
1 t 2 t
只
2

十一、 人员计划及工程进度计划
⒈ 现场组织机构人员配备：
公司工程部工程项目经理
×××
工程师
工地施工员
×××
工程师
工程质检组长
×××
工程师
核算员
×××
工程师
工地主任安全员
×××
工程师
工地材料员
×××
技术员
水管管道安装组长
×××
技 师
风管管道安装组长
×××
技 师
设备调试组长
×××
工程师
后勤保障组长
×××
工程师
⒉ 现场施工人员配备：
项目技术人员
2名
项目后勤保障人员
2名
管道工
4名
焊 工
2名
电 工
1名
通风工
4名
保温工
2名
辅 工
3名
小 计
20名

3.现场施工人员基本结构图：（详见附表一）
4． 工程进度计划：（详见工程施工进度表）

十二、 主要工程材料及设备进场计划
材料与设备的进场关系到工程施工的组织和工程进度。材料与设备的进场将严格按照合同条款及工程进度计划进场。

十三、 需甲方协调解决的事宜
1． 现场施工用电用水和职工生活用电用水的电源、水源。
2． 材料堆放及办公场所。
3． 现场发生与其它专业之间的各种协调和技术协调。
4． 图纸与现场之间的矛盾。

十四、质量通病及解决方法
1.漏凝结水现象。
处理方法：保温工作须严密细致，保温层密封不透气，应反复检查，凝结水放坡要正确，并作试验检查水管支架必须有垫木，以防冷桥的产生。
2.气堵现象。
处理方法：在管路最高点设置自动排气阀；系统充水时采用低位注水。
3.脏堵现象。
处理方法：反复冲洗管道，直至清洁为止。
4.过滤器装反。
处理方法：注意检查过滤器的安装方向。
对于以上问题，我方采取的保证措施主要有：
①严格按施工规范施工。
②优化设计，设计中不合理部分应及时与设计院、建设单位取得联系，共同探讨，达成一致意见。
③工作中做到一丝不苟，绝不马虎。
④在关键地方（易出问题的地方）施工前，技术部提前向工长交底，工长应给班组长作技术交底，把问题讲清讲透。
⑤加强内部管理，责任到班组、到人，出现问题立即整改。
⑥增强质检员责任心，质检员必须随时跟班检查。

14
中央空调机房工程施工进度计划表
分项工程
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
31
33
35
37
39
41
43
45
47
49
51
53
55
57
59
60
施工准备

打井

洗井

水管敷设

水管试压

水管保温

机房

主机安装

系统调试
