尾座体工艺工序卡(带图).doc

资源描述

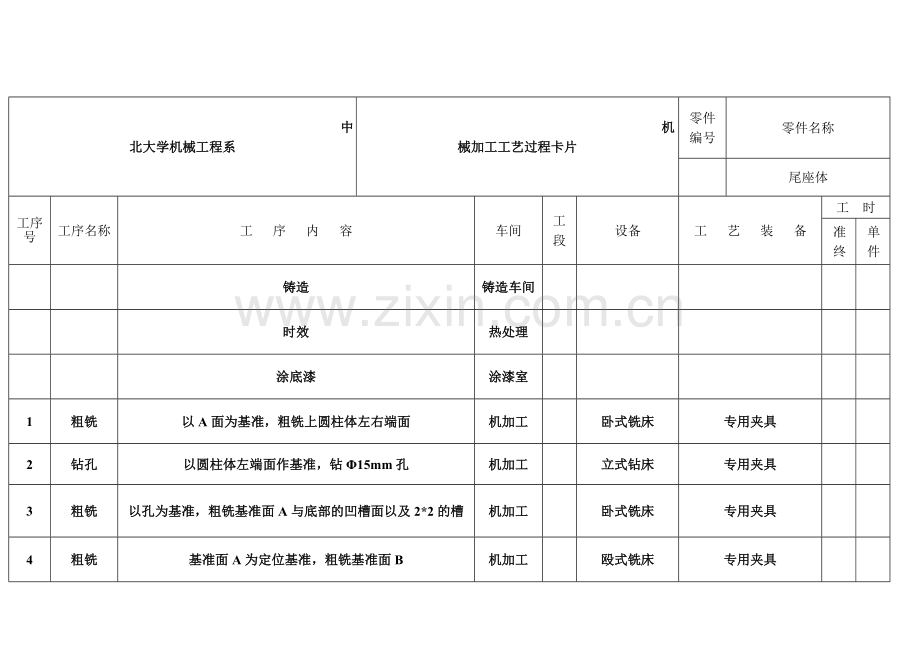

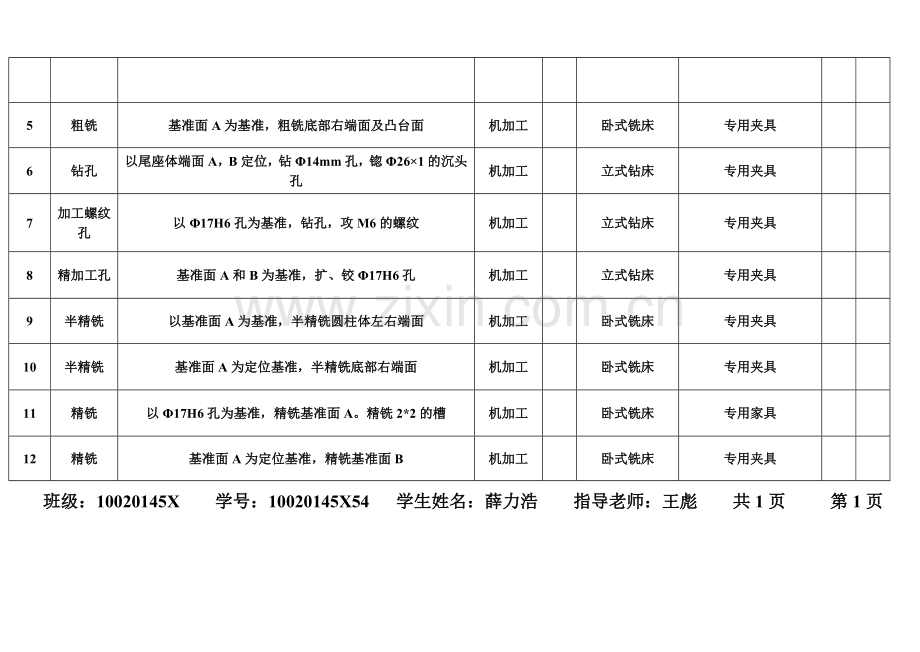

中北大学机械工程系机械加工工艺过程卡片零件编号零件名称尾座体工序号工序名称工序内容车间工段设备工艺装备工时准终单件铸造铸造车间时效热处理涂底漆涂漆室 1 粗铣以A面为基准，粗铣上圆柱体左右端面机加工卧式铣床专用夹具 2 钻孔以圆柱体左端面作基准，钻Φ15mm孔机加工立式钻床专用夹具 3 粗铣以孔为基准，粗铣基准面A与底部的凹槽面以及2*2的槽机加工卧式铣床专用夹具 4 粗铣基准面A为定位基准，粗铣基准面B 机加工殴式铣床专用夹具 5 粗铣基准面A为基准，粗铣底部右端面及凸台面机加工卧式铣床专用夹具 6 钻孔以尾座体端面A，B定位，钻Φ14mm孔，锪Φ26×1的沉头孔机加工立式钻床专用夹具 7 加工螺纹孔以Φ17H6孔为基准，钻孔，攻M6的螺纹机加工立式钻床专用夹具 8 精加工孔基准面A和B为基准，扩、铰Φ17H6孔机加工立式钻床专用夹具 9 半精铣以基准面A为基准，半精铣圆柱体左右端面机加工卧式铣床专用夹具 10 半精铣基准面A为定位基准，半精铣底部右端面机加工卧式铣床专用夹具 11 精铣以Φ17H6孔为基准，精铣基准面A。精铣2*2的槽机加工卧式铣床专用家具 12 精铣基准面A为定位基准，精铣基准面B 机加工卧式铣床专用夹具班级：10020145X 学号：10020145X54 学生姓名：薛力浩指导老师：王彪共1页第1页中北大学机械加工工序卡片零（部）件图号零（部）件名称尾座体共 12 页第 1 页车间工序号工序名称材料牌号 1 粗铣顶部宽度为80的两侧面 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数卧式铣床 X6030 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅动 1 粗铣左端面圆柱形铣刀 600 420 2.8 0.65 1 2 粗细右端面圆柱形铣刀 600 420 2.8 0.65 1 设计者：薛力浩指导老师：王彪中北大学机械加工工序卡片零（部）件图号零（部）件名称尾座体共 12 页第 2 页车间工序号工序名称材料牌号 2 钻Φ15mm孔 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立式钻床 Z525 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅动 1 钻Φ15mm孔直径为15mm的通用麻花钻 500 14.4 0.35 7.5 1 设计者：薛力浩指导老师：王彪中北大学机械加工工序卡片零（部）件图号零（部）件名称尾座体共 12 页第 3 页车间工序号工序名称材料牌号 3 粗铣底平面 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数卧式铣床 X6030 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅动 1 粗铣底平面圆柱形铣刀 600 420 2.7 2 1 设计者：薛力浩指导老师：王彪中北大学机械加工工序卡片零（部）件图号零（部）件名称尾座体共 12 页第 4 页车间工序号工序名称材料牌号 4 粗铣导轨平面 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数卧式铣床 X6030 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅动 1 粗铣导轨平面圆柱形铣刀 550 145 0.15 2 1 设计者：薛力浩指导老师：王彪中北大学机械加工工序卡片零（部）件图号零（部）件名称尾座体共 12 页第 5 页车间工序号工序名称材料牌号 5 粗铣φ40凸台斜面 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数卧式铣床 X6030 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅动 1 粗铣凸台平面套式端铣刀 600 373 1.2 2 1 设计者：薛力浩指导老师：王彪中北大学机械加工工序卡片零（部）件图号零（部）件名称尾座体共 12 页第 6 页车间工序号工序名称材料牌号 6 钻Φ14mm孔，锪Φ26×1的沉头孔 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立式钻床 Z535 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅动 1 钻台阶面的各个小孔并用塞规控制其大小各直径的麻花钻头 210 13 0.42 7 1 设计者：薛力浩指导老师：王彪中北大学机械加工工序卡片零（部）件图号零（部）件名称尾座体共 12 页第 7 页车间工序号工序名称材料牌号 7 钻Φ5mm孔，攻M6的螺纹 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立式钻床 Z525 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅动 1 钻Φ5mm孔并用螺纹塞规控制其大小 Φ5mm的麻花钻头 900 15 0.25 10.5 1 2 攻丝至M6 M6细柄机用丝锥攻螺纹 900 9 0.25 10.5 1 设计者：薛力浩指导老师：王彪中北大学机械加工工序卡片零（部）件图号零（部）件名称尾座体共 12 页第 8 页车间工序号工序名称材料牌号 8 扩、铰Φ17H6孔 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立式钻床 Z525 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅动 1 扩孔至Φ16.5 直径为 16.5mm的标准扩孔钻 280 15 0.55 0.75 1 2 粗铰Φ16.8孔直径为 16.8mm的直柄机用铰刀 250 14 1.1 0.15 1 3 精铰孔至Φ16.95 直径为 16.95mm的直柄机用铰刀 300 18 0.5 0.075 1 设计者：薛力浩指导老师：王彪中北大学机械加工工序卡片零（部）件图号零（部）件名称尾座体共 12 页第 9 页车间工序号工序名称材料牌号 9 半精铣圆柱体左右端面 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数卧式铣床 X6042 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅动 1 半精铣圆柱体左端面圆柱形铣刀 956 500 1.2 0.7 1 2 半精铣圆柱体右端面圆柱形铣刀 956 500 1.2 0.7 1 设计者：薛力浩指导老师：王彪中北大学机械加工工序卡片零（部）件图号零（部）件名称尾座体共 12 页第 10 页车间工序号工序名称材料牌号 10 精铣2*2的槽 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数卧式铣床 X6030 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅动精铣2*2的槽粗齿锯片铣刀 75 2.4 0.8 1 1 设计者：薛力浩指导老师：王彪中北大学机械加工工序卡片零（部）件图号零（部）件名称尾座体共 12 页第 11 页车间工序号工序名称材料牌号 11 精铣底平面 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数卧式铣床 X6042 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅动 1 精铣底平面圆柱形铣刀 1000 280 1.2 0.85 1 设计者：薛力浩指导老师：王彪中北大学机械加工工序卡片零（部）件图号零（部）件名称尾座体共 12 页第 12 页车间工序号工序名称材料牌号 12 精铣导轨平面 HT200 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数卧式铣床 X6030 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速 r/min 切削速度 m/min 进给量 mm/r 切削深度 mm 进给次数工步工时机动辅动 1 精铣导轨平面单角铣刀 1000 180 0.4 0.85 1 设计者：薛力浩指导老师：王彪
