围堰工程施工方案.doc

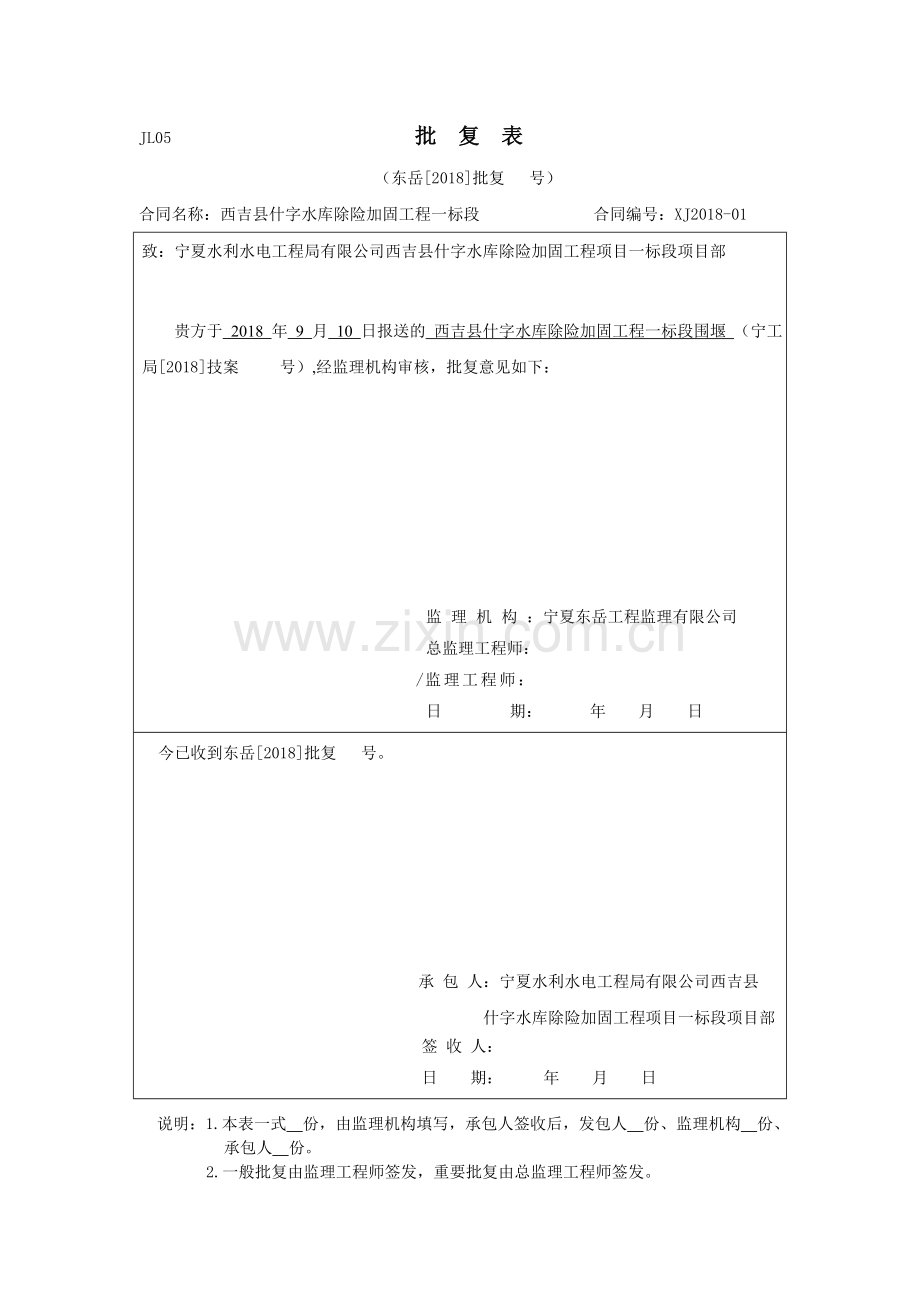

JL05 批 复 表 （东岳2018批复 号）合同名称：西吉县什字水库除险加固工程一标段 合同编号：XJ2018-01致：宁夏水利水电工程局有限公司西吉县什字水库除险加固工程项目一标段项目部贵方于 2018 年 9 月 10 日报送的 西吉县什字水库除险加固工程一标段围堰 （宁工局2018技案 号）,经监理机构审核，批复意见如下： 监理机构：宁夏东岳工程监理有限公司 总监理工程师：/监理工程师： 日 期： 年 月 日 今已收到东岳2018批复 号。承 包 人：宁夏水利水电工程局有限公司西吉县什字水库除险加固工程项目一标段项目部签 收 人：日 期： 年 月 日说明：1.本表一式 份，由监理机构填写，承包人签收后，发包人 份、监理机构 份、承包人 份。2.一般批复由监理工程师签发，重要批复由总监理工程师签发。CB01 施工技术方案申报表（宁工局2018技案 号）合同名称：西吉县什字水库除险加固工程一标段 合同编号：XJ2018-01致： 宁夏东岳工程监理有限公司我方今提交 西吉县什字水库除险加固工程一标段围堰 工程（名称及编码）的: 附： 施工组织设计 施工措施计划 专项施工方案 度汛方案 灾害应急预案 施工工艺试验方案 专项检测试验方案 工程测量施测计划和方案 工程放样计划和方案 变更实施方案 请贵方审批。承 包 人：宁夏水利水电工程局有限公司西吉县什字水库除险加固工程项目一标段项目部项目经理：日 期： 年 月 日监理机构将另行签发审批意见。 监理机构：宁夏东岳工程监理有限公司 签收人： 日期： 年 月 日说明：本表一式 份，由承包人填写，监理机构签收后，发包人 份、监理机构 份、承包人 份。西吉县什字水库除险加固工程一标段围堰专项施工方案 编制： 审核： 审批： 宁夏水利水电工程局有限公司西吉县 什字水库除险加固工程项目一标段项目部2018年9月10日第一章 工程概况一、工程简介西吉县什字水库位于西吉县什字乡境内。什字水库为等中型水库，挡水建筑物、输水建筑物、泄水建筑物等主要建筑物级别为3 级，次要建筑物为4 级。设计洪水标准为50 年一遇，校核洪水标准为100年一遇。施工度讯洪水标准为10 年一遇。设计地震基本烈度为8 度。什字水库总库容为2710 万立方米，其中淤积库容为1972 万立方米，调洪库容为738 万立方米。设计淤积高程1894.7 米，设计洪水位1896.6 米，校核洪水位1898.26米。坝顶高程1899.8 米，最大坝高29.4 米。在设计水位下，泄洪涵洞设计泄量118.0 立方米每秒；在校核水位下，泄洪涵洞最大泄量201.4 立方米每秒。本次什字水库除险加固工程的任务是对水库进行除险加固，消除病险情，恢复防洪能力，保障防洪安全。主要有土坝前后坡的加固改造、泄洪建筑物的加固改造、输水建筑物的改造和机电设备改造维护等工程。第二章 施工部署一、原则1、采用先进施工技术和施工设备，组建精干的管理班子，严格管理，确保工程质量达到优良标准。2、及时了解水文气象信息，保证沟道的安全畅通，以及防汛要求。 3、施工过程中，避免对沟道的边坡以及周边环境的破坏，积极配合管理处对道管理工作。4、加强对现场施工人员的保护意识，施工现场整洁有序，做好施工废料的回收，垃圾清理，保护沟道水质不受破坏。二、施工准备 1、根据图纸确定围堰位置；2、对施工现场进行围挡，按照宁夏建筑施工文明要求进行现场布置，同时做好防汛应急准备；3、组织专业人员对沟道上下游进行实地考察，详细了解周边水文地质状况，同时对施工人员进行进场教育。4、物资、机械设备准备 序号物质、设备名称单位数量备注1砂土m31000暂定2编织袋只15003防水衣件304铁锹把305装载机台16潜水泵台47挖掘机台18压路机台19自卸汽车辆4.三、组织机构 项目部成立围堰工程安全生产领导小组，全面负责现场工程、技术、安全等方面工作，小组成员如下：职务姓名职称主要职责项目经理杜普工程师负责工程全面管理及现场协调项目技术负责人祁宝萍工程师负责工程全面施工技术管理及监督质检员李莉助工负责工程质量监督及检查安全员苏耀军助工负责工程安全监督及检查资料员苟海虎助工负责工程本项目作业施工技术管理材料员姬良明助工负责本项目材料采购、管理、分配机械管理员姬良军助工负责材料、构件试验取样及现场检验安全生产领导主要职责表第三章、施工方法一、施工方案的选定1、根据设计图纸，我标段围堰为土围堰。2、土围堰施工原理土围堰是一种较为简单易操作的围堰技术，它的施工原理是在节制闸进口段采用挖掘机、自卸汽车、装载机铺筑围堰，压路机逐层碾压。随着砂土遇水更加密实, 很快形成一道挡水围堰。二、土围堰施工方法土围堰长164m，高程1895.8m，坝顶宽不小于3m，最大高度2.8m，内外边坡均为1:2.5。1、 施工流程施工准备测量放线基础开挖筑上游堰平台填筑围堰拆除恢复。2、技术要点(1) 施工准备组织工程施工人员详细进行现场实地考察，详细了解工程地质状况和水文气象资料，积极配合管理处做好开工前报批手续。 (2) 测量放线测量人员先对工程原始地形进行测量,了解工程施工所占沟道面积以及施工红线位置，确定设计图纸围堰位置。(3)填方采用全断面回填法施工。每层铺土厚度不得超过40cm，铺土应摊平，厚度均匀，当气温较高，土面蒸发较快时，铺料与压实表面应适当洒水湿润，并且要及时进行碾压。每铺一层新土前，压实土面如出现光面，要进行刨毛使上下层易于结合。（4）机具碾压方法应符合以下规定 行车速度以12档位为宜。 碾压应沿平行堤轴线方向进行，不得垂直轴线方向碾压。相临两段交接处碾压应彼此搭接，其搭接长度不少与2m。当顺碾压方向也有搭接时，其搭接长度不小于0.3m。顺碾压方向遇有新老土体连接时，应做好新老土体的结合处理，结合的坡度不陡于13。 铺料与碾压工序必须连续进行，如有短时间停工，填土表面应洒水湿润，有长时间停工，应根据气候条件铺设保护层，复工时予以清除，经检验填筑面符合要求后，再进行填筑。 如填土出现“弹簧”层间光面、松土层或剪力破坏现象，应根据情况认真处理后，才能铺新土料。 填筑面上散落的松土、树根、草皮等杂物，应在铺土前清除干净。 填筑面应力求均衡上升，如相邻两施工段进度不等，形成高差时，必须限制高差，最大不超过0.8m。 填筑过程中，要做好防雨措施，每天听取雨情预报，雨前应快速压实表面松土，注意保持填筑面平整，以防积水及下渗。雨后填筑面应晾晒或处理，经检验合格后方可复工。 拜顶应做到平整、顺直、够宽预留沉降量不得小于设计文件规定数。(4) 筑堰开始填筑土料，准备好土源和机械设备，保证填筑围堰连续开展，上游土坝填筑好后，若遇水量增大情况，及时组织施工班组进行土工布铺设，以及外侧砂袋码放，保证堰体稳定性。节制闸上游填筑堤坝，从南向北进行筑堰，分层施工。围堰成型后派专人每天测量水面高程，以防水量突然增大，破坏围堰。三、安全措施围堰成型后，派技术员每天对库区水位进行观测记录，当水位发生明显上升时，启动应急预案，由项目经理部组织各施工班组对围堰进行上游土工布及砂土袋加固防护，同时上报监理部、县防汛办，挖掘机、装载机、自卸汽车、压路机及各施工班组随时待命。并符合以下安全规范及标准：（1）严格执行国家、当地及企业有关现场安全管理条例及方法,针对工程特点、施工方法、施工环境，编制切实可行的安全技术措施。（2）建立严格的安全教育制度，坚持入场教育,坚持每周按班组召开安全教育会，培加施工安全意识，使安全工作落实到广大职工上。（3）强化安全法制观念，严格执行安全工作文字意识，签订安全协议，坚持特殊工种持安全操作证上岗制度。（4）加强施工管理人员安全考核制度，增强安全意识、避免违章。（5）槽、坑、沟边1m范围内不准堆土、堆料、停放机具，槽、坑、沟与建筑物、构筑物的距离不得小于1.5m。（6）临近施工区域，凡有可能对人或物构成威胁的地方，必须支搭防护棚或制定可行性措施，以确保安全。（7）施工时，注意两侧围挡搭设到位，避免影响交通或阻塞河流。（8）做好交通运输的安全工作，施工场地设置交通标示灯、交通禁示牌，并安排专职人员指挥,以便行人及车辆。（9）项目经理部每旬组织一次安全用电检查，对存在重大隐患应进行复查。电工应经常巡查现场，发现问题及时处理。（10）现场所有的电气设备、电料、工具不合格的,不适用于临时用电工程的，电工有权拒绝使用，安全用电防护措施未落实时，各类用电人员有权拒绝用电施工。（11）各类用电人员必须掌握安全用电的基本知识和所用机械、电气设备的性能，使用电气设备前，应按规定穿戴和配备好合格的劳务防护用品，电气设备停止工作时必须拉闸断电，锁好配电器。（12）潜水泵使用前应作检查、测试，绝缘电阻不小于5M，电缆线应接线正确、无破损、无接头，泵运行时，在半径为30m的水域内不得有人、畜进入。挪动水泵时应断电，并不得拉拽电缆，挪动水泵的绳应用绝缘绳或采取绝缘保护措施。（13）手持电动工具的使用人员应按规定穿戴绝缘手套，绝缘鞋等防护用品。手持电动工具除定期检查外，每次使用前后，均应进行检查。
