二次结构砼浇筑技术交底-共5页.docx

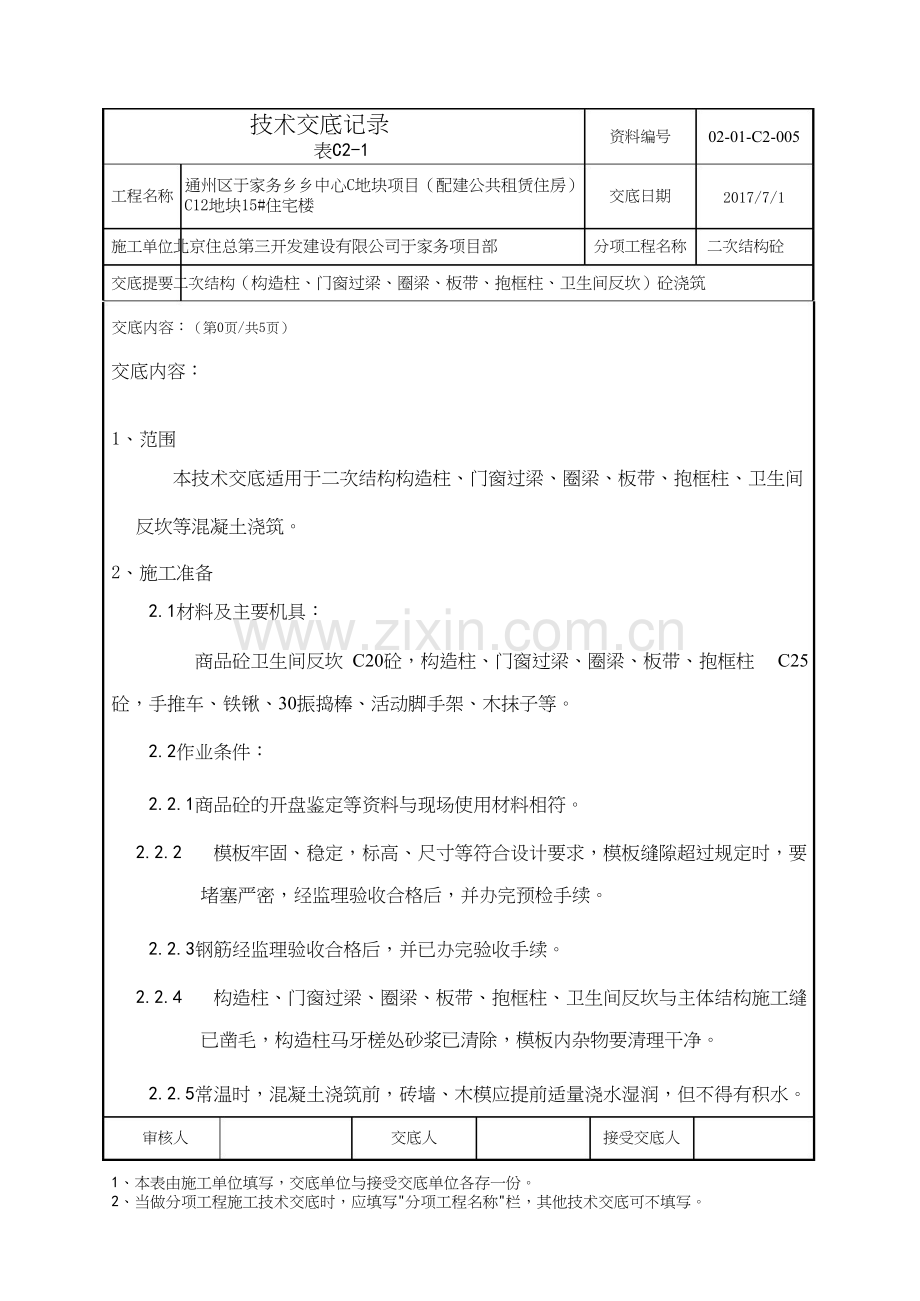

技术交底记录表C2-1资料编号02-01-C2-005通州区于家务乡乡中心C地块项目（配建公共租赁住房）C12地块15#住宅楼工程名称交底日期2017/7/1施工单位北京住总第三开发建设有限公司于家务项目部分项工程名称二次结构砼交底提要二次结构（构造柱、门窗过梁、圈梁、板带、抱框柱、卫生间反坎）砼浇筑交底内容：（第0页/共5页）交底内容：1、范围本技术交底适用于二次结构构造柱、门窗过梁、圈梁、板带、抱框柱、卫生间反坎等混凝土浇筑。2、施工准备2.1材料及主要机具：商品砼卫生间反坎 C20砼，构造柱、门窗过梁、圈梁、板带、抱框柱 C25砼，手推车、铁锹、30振捣棒、活动脚手架、木抹子等。2.2作业条件：2.2.1商品砼的开盘鉴定等资料与现场使用材料相符。2.2.2模板牢固、稳定，标高、尺寸等符合设计要求，模板缝隙超过规定时，要堵塞严密，经监理验收合格后，并办完预检手续。2.2.3钢筋经监理验收合格后，并已办完验收手续。2.2.4构造柱、门窗过梁、圈梁、板带、抱框柱、卫生间反坎与主体结构施工缝已凿毛，构造柱马牙槎处砂浆已清除，模板内杂物要清理干净。2.2.5常温时，混凝土浇筑前，砖墙、木模应提前适量浇水湿润，但不得有积水。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。 技术交底记录表C2-1资料编号02-01-C2-005通州区于家务乡乡中心C地块项目（配建公共租赁住房）C12地块15#住宅楼工程名称交底日期2017/7/1施工单位北京住总第三开发建设有限公司于家务项目部分项工程名称二次结构砼交底提要二次结构（构造柱、门窗过梁、圈梁、板带、抱框柱、卫生间反坎）砼浇筑交底内容：（第1页/共5页）3、操作工艺3.1工艺流程：混凝土运输混凝土浇筑、振捣混凝土养护3.2商品砼运至施工现场，检查塌落度，应为 180-200。如塌落度过大或过小必须退回给搅拌站。注意现场严禁加水。3.3混凝土浇筑、振捣：3.3.1构造柱根部施工缝处，在浇筑前宜先铺5cm厚与混凝土配合比相同的水泥砂浆或减石子混凝土。3.3.2浇筑方法：混凝土通过双轮车运至浇注区域，人工用铁锹灌入模内。3.3.3浇筑混凝土构造柱时，先将振捣棒插入柱底根部，使其振动再灌入混凝土，应分层浇筑、振捣，每层厚度不超过60cm，必须使用溜槽下料，边下料边振捣。芯柱混凝土浇筑，连锁砌块砌到一定高度混凝土灌满振实，芯柱混凝土上一点强度后，再砌剩余砌块，全部砌完顶部芯柱连锁砌块留砌口灌砼混凝土。3.3.4混凝土振捣：振捣圈梁、卫生间混凝土反坎混凝土时，振捣棒与混凝土面审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。 技术交底记录表C2-1资料编号02-01-C2-005通州区于家务乡乡中心C地块项目（配建公共租赁住房）C12地块15#住宅楼工程名称交底日期2017/7/1施工单位北京住总第三开发建设有限公司于家务项目部分项工程名称二次结构砼交底提要二次结构（构造柱、门窗过梁、圈梁、板带、抱框柱、卫生间反坎）砼浇筑交底内容：（第2页/共5页）应成斜角，斜向振捣。3.3.5浇筑混凝土时，应注意保护钢筋位置及砖墙砌体，不使其损害，专人检查模板、钢筋是否变形、移位；螺栓、拉杆是否松动、脱落；发现漏浆等现象，指派专人检修。3.3.63.4表面抹平：圈梁、过梁、混凝土带、压顶盖每振捣完一段，应随即用木抹子压实、抹平。表面不得有松散混凝土。混凝土养护：混凝土浇筑完12h以后（根据气温提前或退出），应对混凝土并浇水养护。常温时每日至少浇水两次，养护时间不得少于7d。3.5填写混凝土施工记录，制作混凝土试块。4质量标准4.1主控项目：4.1.1商砼的原材料、配合比及坍落度必须符合设计要求.4.1.2商砼的抗压强度必须符合设计要求。4.2一般项目4.2.1砼结构表面应坚实、平整，不得有漏筋、蜂窝等缺陷。4.2.2砼结构表面的裂缝宽度不应大于0.2mm，并不得贯通；审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。 技术交底记录表C2-1资料编号02-01-C2-005通州区于家务乡乡中心C地块项目（配建公共租赁住房）C12地块15#住宅楼工程名称交底日期2017/7/1施工单位北京住总第三开发建设有限公司于家务项目部分项工程名称二次结构砼交底提要二次结构（构造柱、门窗过梁、圈梁、板带、抱框柱、卫生间反坎）砼浇筑交底内容：（第3页/共5页）4.2.3砼结构厚度允许偏差为+15、-10mm。5、应注意的质量问题5.1蜂窝：由于砼一次下料过厚，振捣不实或漏振，模板有缝隙使水泥浆流失造成。5.2露筋：垫块位移、漏放使钢筋贴模或砼振捣不密实，均可能出现露筋。5.3麻面：拆模过早或模板未刷隔离剂或隔离剂未刷均匀。5.4孔洞：钢筋较密部位的砼石子被卡住，未经振捣就浇注上层砼造成。用撬扛将钢筋撬着，插入式振捣器的振捣头能下去进行振捣，下层砼振实后，才能灌注上层砼。5.5对施工中出现的砼缺陷应及时通知施工技术人员和监理作好记录，得到同意后方可修整，不得擅自进行处理。5.6对露筋、麻面和蜂窝的砼表面，先把浮浆凿除，用钢丝刷刷净，并用清水冲洗湿润，再用1：2水泥砂浆抹面整修，表面搓毛、找平，初凝后加强洒水养护。6成品保护6.1振捣混凝土时，不得碰动钢筋、埋件，防止移位。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。 技术交底记录表C2-1资料编号02-01-C2-005通州区于家务乡乡中心C地块项目（配建公共租赁住房）C12地块15#住宅楼工程名称交底日期2017/7/1施工单位北京住总第三开发建设有限公司于家务项目部分项工程名称二次结构砼交底提要二次结构（构造柱、门窗过梁、圈梁、板带、抱框柱、卫生间反坎）砼浇筑交底内容：（第4页/共5页）6.2钢筋有踩弯、移位或脱扣时，及时调整、补好。6.3散落在模板上的混凝土应及时清理干净。7、安全交底7.1现场作业人员应戴好安全帽，严禁酒后作业。7.2现场施工用电一定由持证电工操作。7.3严禁用电源线拖拉振捣器，应一人持棒，一人看电机，并随时挪电机。7.4夜间施工要设足够照明。7.5施工结束必须认真清理工作场面，做到工完场清。8.雨季施工注意事项8.1本工程全部采用商品砼，雨施期间检查搅拌站砂、石等原材料存放场地，及时测量砂石含水率变化幅度大，掌握好砼的配合比，严格控制坍落度。8.2下雨时不宜露天浇筑砼，已入模振捣成型的砼，应停在施工缝处，并及时设法覆盖，防止受雨水冲淋。8.3雨施期间气温较高，应做好砼养护工作。梁、柱喷洒养护，顶板采用洒水养护。普通砼养护期不少于7天；上午10时至下午5时，间隔不超1小时。8.4浇注混凝土前应清除模板内积水。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。 技术交底记录表C2-1资料编号02-01-C2-005通州区于家务乡乡中心C地块项目（配建公共租赁住房）C12地块15#住宅楼工程名称交底日期2017/7/1施工单位北京住总第三开发建设有限公司于家务项目部分项工程名称二次结构砼交底提要二次结构（构造柱、门窗过梁、圈梁、板带、抱框柱、卫生间反坎）砼浇筑交底内容：（第5页/共5页）8.5如砼施工过程中如遇大中雨采取如下措施：暂停施工，留置施工缝部位应满足要求；雨停后此部位应按施工缝处理要求处理，施工前剔掉接茬处疏松的砼，并用同强度混凝土去石砂浆作好结合层后，再继续砼的施工。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。
