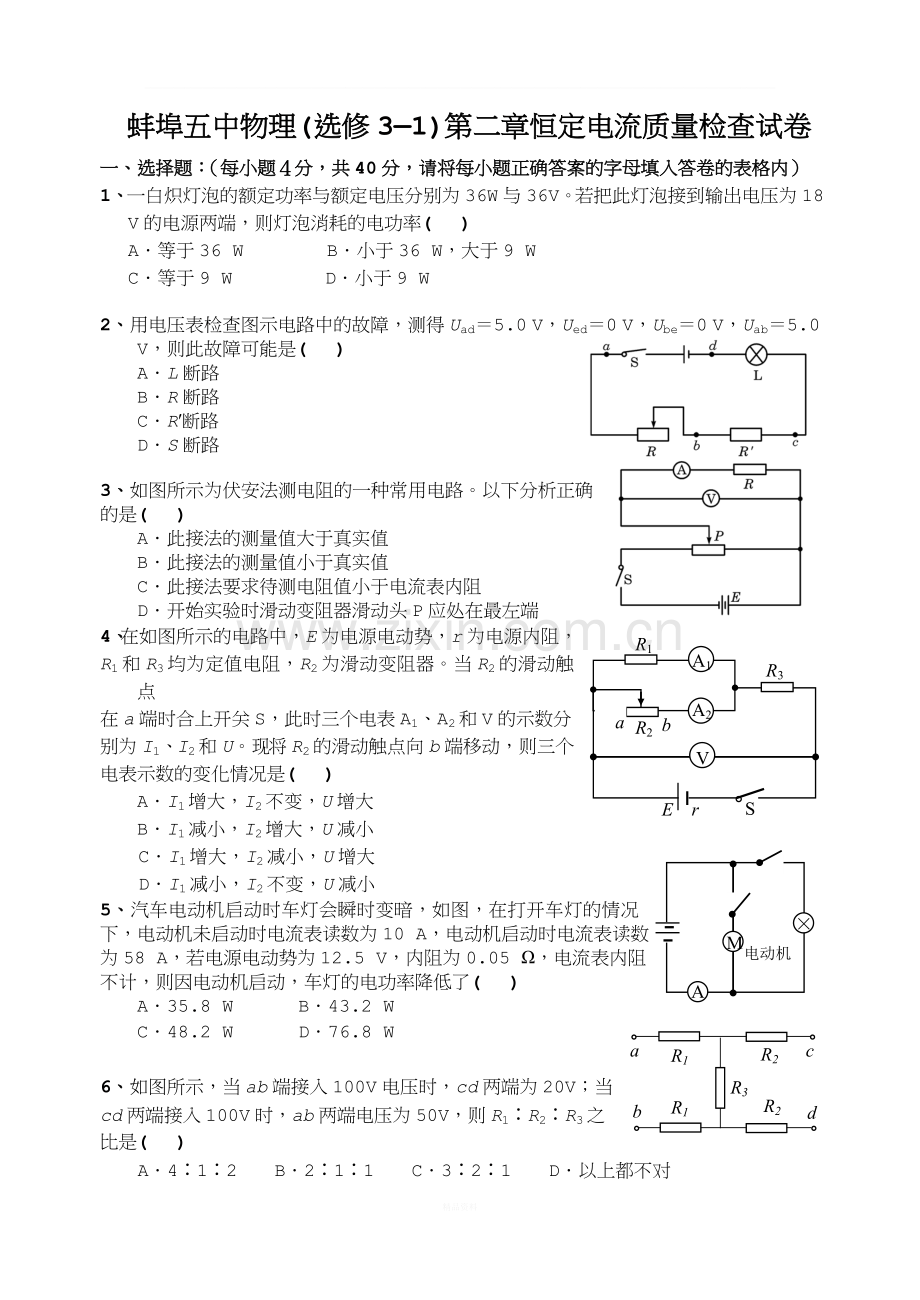

蚌埠五中物理(选修3—1)第二章恒定电流质量检查试卷
一、选择题：（每小题４分，共40分，请将每小题正确答案的字母填入答卷的表格内）
1、一白炽灯泡的额定功率与额定电压分别为36 W与36 V。若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率( )
A．等于36 W B．小于36 W，大于9 W
C．等于9 W D．小于9 W

2、用电压表检查图示电路中的故障，测得Uad＝5.0 V，Ued＝0 V，Ube＝0 V，Uab＝5.0 V，则此故障可能是( )
A．L断路
B．R断路
C．R′断路
D．S断路

3、如图所示为伏安法测电阻的一种常用电路。以下分析正确的是( )
A．此接法的测量值大于真实值
B．此接法的测量值小于真实值
C．此接法要求待测电阻值小于电流表内阻
D．开始实验时滑动变阻器滑动头P应处在最左端
A1
A2
V
S
R1
R2
R3
a
b
E r
4、在如图所示的电路中，E为电源电动势，r为电源内阻，
R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触点
在a端时合上开关S，此时三个电表A1、A2和V的示数分
别为I1、I2和U。现将R2的滑动触点向b端移动，则三个
电表示数的变化情况是( )
A．I1增大，I2不变，U增大
B．I1减小，I2增大，U减小
A
M
×
电动机
C．I1增大，I2减小，U增大
D．I1减小，I2不变，U减小
5、汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )
A．35.8 W B．43.2 W
a
b
c
d
R1
R2
R3
R1
R2

C．48.2 W D．76.8 W

6、如图所示，当ab端接入100V电压时，cd两端为20V；当
cd两端接入100V时，ab两端电压为50V，则R1∶R2∶R3之
比是( )
A．4∶1∶2 B．2∶1∶1 C．3∶2∶1 D．以上都不对

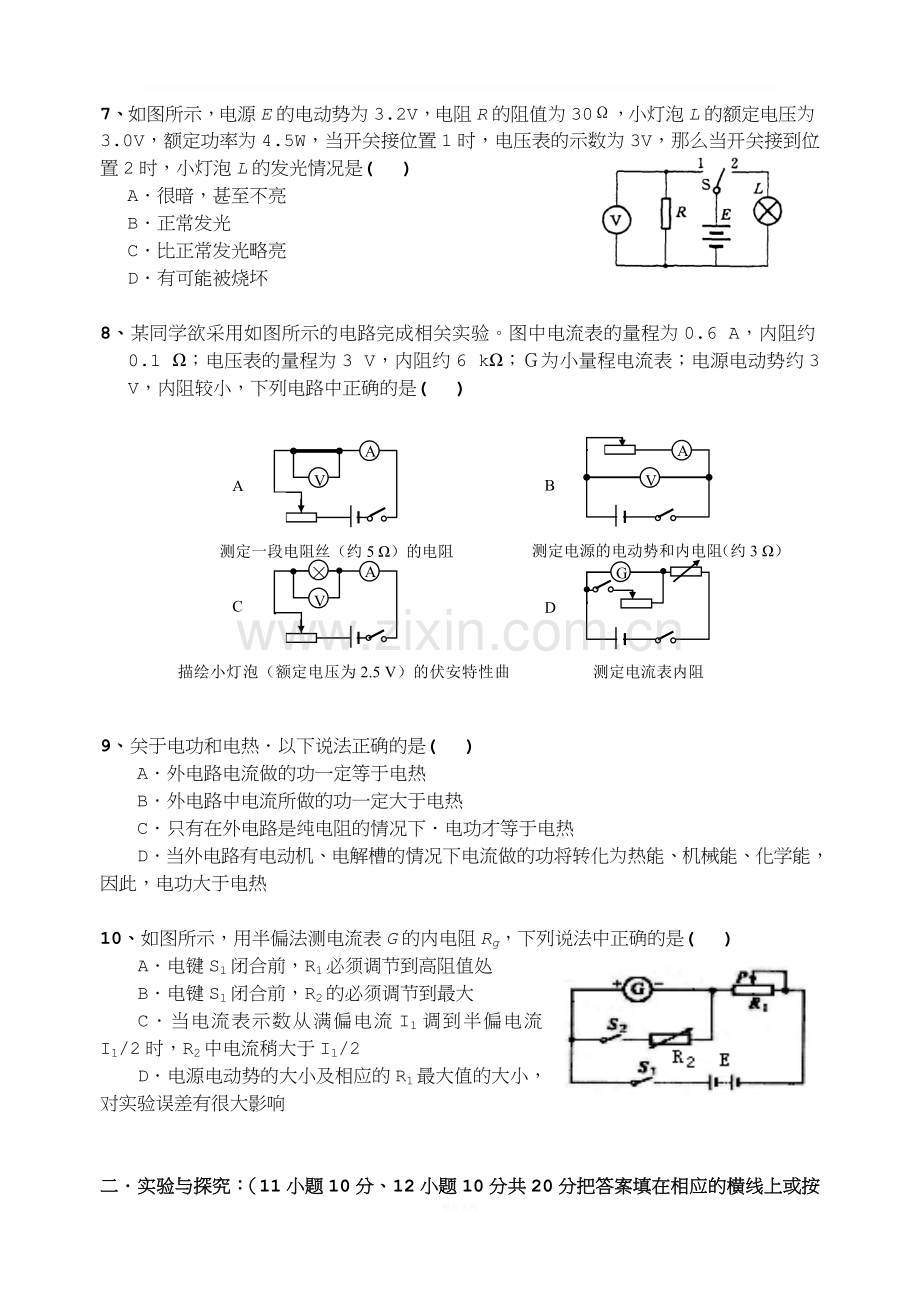

7、如图所示，电源E的电动势为3.2V，电阻R的阻值为30Ω，小灯泡L的额定电压为3.0V，额定功率为4.5W，当开关接位置1时，电压表的示数为3V，那么当开关接到位置2时，小灯泡L的发光情况是( )
A．很暗，甚至不亮
B．正常发光
C．比正常发光略亮
D．有可能被烧坏

8、某同学欲采用如图所示的电路完成相关实验。图中电流表的量程为0.6 A，内阻约0.1 Ω；电压表的量程为3 V，内阻约6 kΩ；Ｇ为小量程电流表；电源电动势约3 V，内阻较小，下列电路中正确的是( )

A
V
测定一段电阻丝（约5 Ω）的电阻
A．
A
V
描绘小灯泡（额定电压为2.5 V）的伏安特性曲线
C．
×
A
测定电源的电动势和内电阻（约3 Ω）
B．
V
G
测定电流表内阻
D．

9、关于电功和电热．以下说法正确的是( )
A．外电路电流做的功一定等于电热
B．外电路中电流所做的功一定大于电热
C．只有在外电路是纯电阻的情况下．电功才等于电热
D．当外电路有电动机、电解槽的情况下电流做的功将转化为热能、机械能、化学能，因此，电功大于电热

10、如图所示，用半偏法测电流表G的内电阻Rg，下列说法中正确的是( )

A．电键S1闭合前，R1必须调节到高阻值处
B．电键S1闭合前，R2的必须调节到最大
C．当电流表示数从满偏电流I1调到半偏电流I1/2时，R2中电流稍大于I1/2
D．电源电动势的大小及相应的R1最大值的大小，对实验误差有很大影响

二．实验与探究：（11小题10分、12小题10分共20分把答案填在相应的横线上或按题目要求作答.）
11、实验室进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝电阻率ρ=1.7×10－8 Ωm。课外活动小组的同学设计了一个试验来测算螺线管使用的金属丝长度。他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器（千分尺）、导线和学生电源等。
⑴他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：（请填写第②步操作）
①将红、黑表笔分别插入多用电表的“＋”、“－”插孔；选择电阻档“×1”；
②________________________________________________________________；
A—V—Ω
5000Ω/V
2500Ω/V
~
Na
2.5 5.0 2.5P
~
⌒
~
V
~
－
Ω
Ω
OFF
100
10
1
2.5
10
50
250
500
500
250
50
10
2.5
×1
×10
×100
×1k
V
~
V
mA
+
－
Ω
A
V
Rx
R
P
A
B
E
S
A
A
V
Rx
R
P
A
B
E
S
B
A
Rx
R
P
A
B
E
S
C
A
V
Rx
R
P
A
B
E
S
D
V
（a）
（b）

③把红黑表笔分别与螺线管金属丝的两端相接，多用表的示数如图（a）所示。

0
25
20

30
⑵根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从图9（b）的A、B、C、D四个电路中选择_________电路来测量金属丝电阻；
⑶他们使用千分尺测量金属丝的直径，示数如图所示，金属丝的直径为_________mm；
⑷根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为_________m。（结果保留两位有效数字）
⑸他们正确连接电路，接通电源后，调节滑动变阻器，发现电流始终无示数。请设计一种方案，利用多用电表检查电路故障并写出判断依据。（只需写出简要步骤）
________________________________________________________________________ _
12、图a中电源电动势为E，内阻可忽略不计；电流表具有一定的内阻，电压表的内阻不是无限大，S为单刀双掷开关，R为待测电阻。当S向电压表一侧闭合时，电压表读数为U1，电流表读数为I1；当S向R一侧闭合时，电流表读数为I2。
⑴根据已知条件与测量数据，可以得出待测电阻R＝ 。
⑵根据图a所给出的电路，在图b的各器件实物图之间画出连接的导线。

V juy
mA juy
E
S
R
图a
E
R
S
图b

R
R0
A
B
C
D
三．计算与简答：（每小题10分，共40分。解答时要求写出必要的文字说明、方程式和重要的演算步骤）
13、如图所示，AB两端接直流稳压电源，UAB＝100 V，R0＝40 Ω，滑动变阻器总电阻R＝20 Ω，当滑动片处于变阻器中点时，C、D两端电压UCD为多少？通过电阻R0的电流为多少？

14、如图所示,直线A为电源的伏安特性曲线，直线B为电阻R的伏安特性曲线，用该电源和电阻组成一个闭合电路，电源的输出功率和电路的总功率分别为多少?
15、如图所示，电源电动势为6伏，内阻为5欧，灯A标有“2V，O.1 W”, 灯B标有“1.5V,0.075W”,灯C标有“1.5V,0.15 W”为使三灯都能正常发光，变阻器R0的阻值应为多大?滑动触头P应放在何位置?
16、如图所示，R1=12kΩ，R2=8kΩ，R3=20kΩ，R4=600Ω，当电位器滑动触头C凋到最上端和最下端时，AB间的总电阻分别是多少？，AB间最大电阻值为多少？。
14题图
15题图

A
B
R1
R2
R3
R4
16题图

精品资料
______________________________________________________________________________________________________________
蚌埠五中物理(选修3—1)第二章恒定电流质量检查参考答案
1、B 2、B 3、A 4、B 5、B 6、A 7、A 8、AB 9、CD 10、AC
11、⑴将红、黑表笔短接，调整调零旋钮调零
⑵D ⑶0.260 mm （0.258—0.262 mm均给分）⑷12m或13m
⑸以下两种解答都正确：
①使用多用电表的电压档位，接通电源，逐个测量各元件、导线上的电压，若电压等于电源电压，说明该元件或导线断路故障。
E
R
S
②使用多用电表的电阻档位，断开电路或拆下元件、导线，逐个测量各元件、导线上的电阻，若电阻为无穷大，说明该元件或导线断路故障.
12、
13、80V 2A
14、4W；6W
15、30Ω P应在距左端R0/3处
16、9×103Ω；7×103Ω；1.06×104Ω
