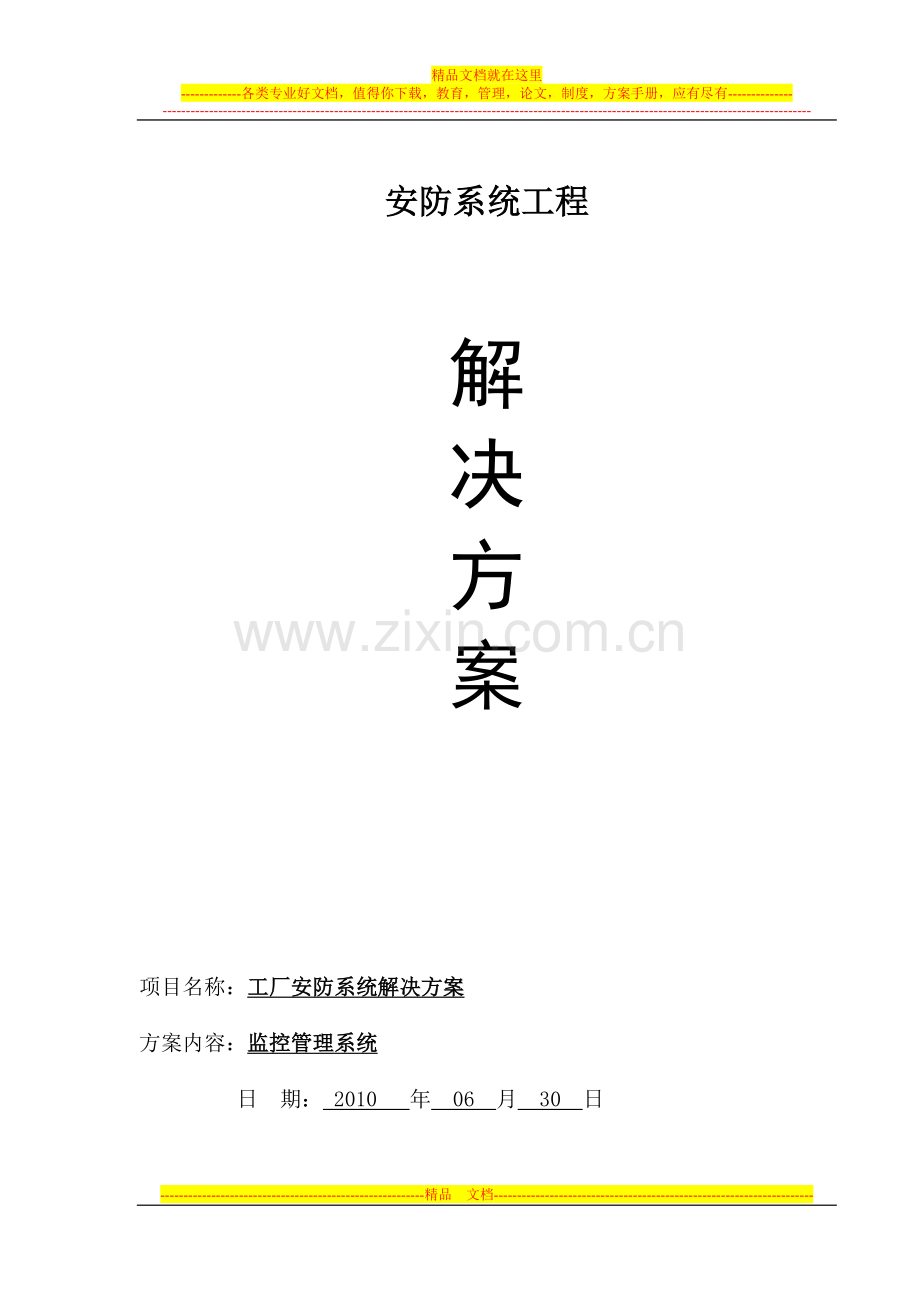

安防系统工程

解
决
方
案

项目名称：工厂安防系统解决方案
方案内容：监控管理系统
日 期： 2010 年 06 月 30 日

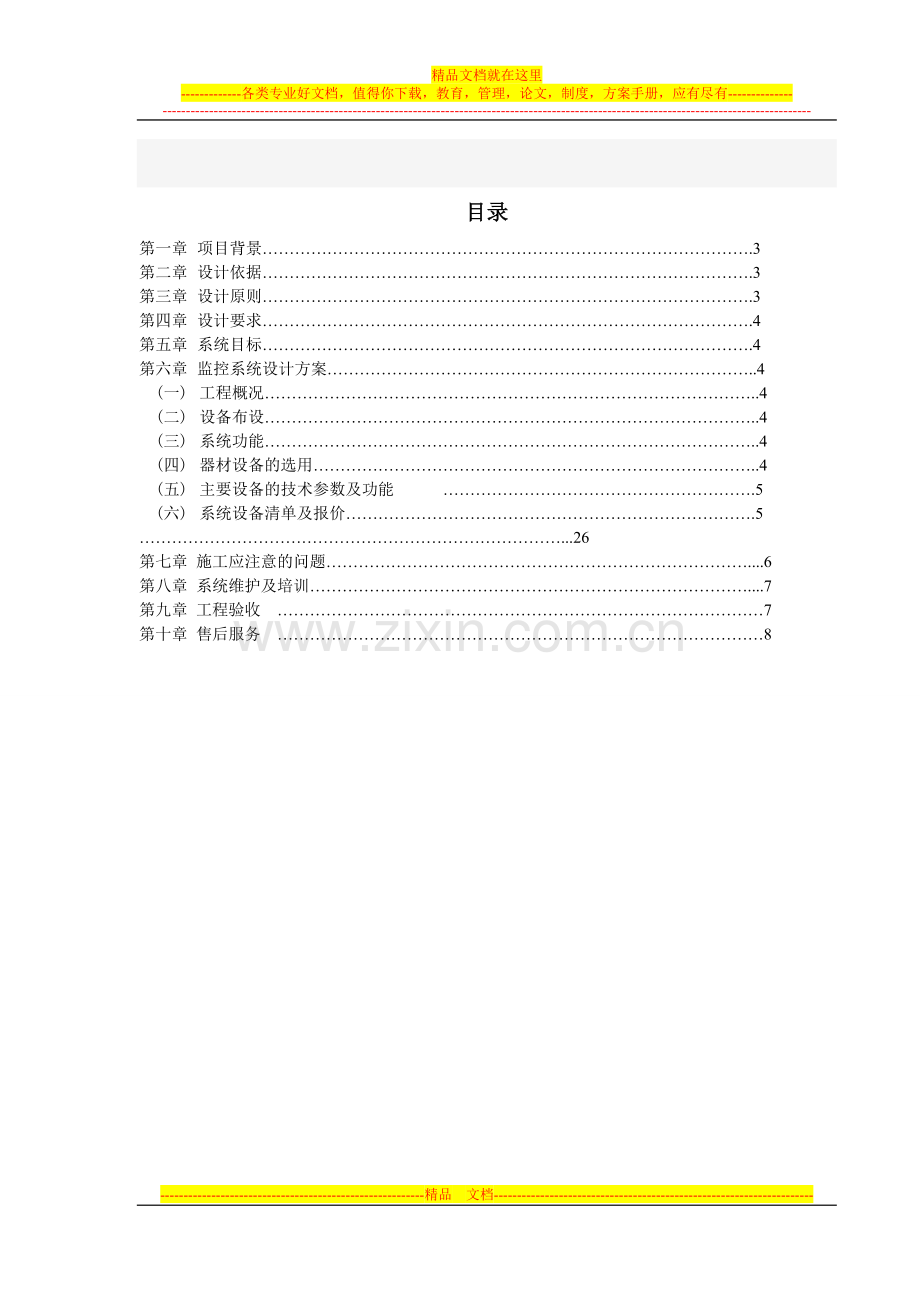

目录
第一章 项目背景……………………………………………………………………………….3
第二章 设计依据……………………………………………………………………………….3
第三章 设计原则……………………………………………………………………………….3
第四章 设计要求……………………………………………………………………………….4
第五章 系统目标……………………………………………………………………………….4
第六章 监控系统设计方案……………………………………………………………………..4
(一) 工程概况………………………………………………………………………………..4
(二) 设备布设………………………………………………………………………………..4
(三) 系统功能………………………………………………………………………………..4
(四) 器材设备的选用………………………………………………………………………..4
(五) 主要设备的技术参数及功能 ………………………………………………….5
(六) 系统设备清单及报价………………………………………………………………….5
……………………………………………………………………...26
第七章 施工应注意的问题……………………………………………………………………....6
第八章 系统维护及培训………………………………………………………………………....7
第九章 工程验收 ………………………………………………………………………………7
第十章 售后服务 ………………………………………………………………………………8

第一章 项目背景
为保证整个公司的财产安全，保证业主和公司内财产不受损失。这项工程是与各种违法行为作斗争的有力武器；是实现“预防为主、防打结合”的基本决策。
第二章 设计依据
本系统方案设计的依据为：
1、《公安部安全防范工程程序与要求》GA/T 75-94
2、《安全防范系统通用图形符号》GA/T 74-2000
3、《公安部安全防范工程费用概预算编制办法》GA/T 70-94
4、《民用闭路监视电视系统工程技术规范》GB 50198-94
5、《安全防范报警设备安全要求和试验方法》GB 16796-1997
6、《视频安防监控系统技术要求》GA/T 367-2001
7、《安全防范系统验收规则》 GA 308-2001
8、投标文件的有关要求和现场勘察情况
第三章 设计原则
基本原则：实用高效、稳定可靠、操作方便、扩展性强、守合规范
1、可靠性——我们在考虑技术先进性和开放性的同时，从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。
2、实用性——以用户的应用要求和实际使用现场环境，选择功能相宜、性能稳定的产品，使产品的性能得到最大的应用和发挥，避免华而不实，因器材选用不当而造成浪费。
3、应用性——在保证产品性能质量的前提下， 充分考虑选用便于安装施工，日常管理操作简便，易于维护保养的产品。
4、可扩充性——考虑到以后发展的需要， 系统应尽量采用具有系统产品系列，容量与自理能力等多方面的扩充和换代功能。这种扩充不仅充分保护原有投资，而且具有较高的综合性价比。
第四章 设计要求
1、本监控系统由一个中心控制室进行监控管理，由一台多媒体计算机进行集成智能化。
2、技防监控管理系统要采用目前性能稳定、先进的技术和设备，构建一个具有完整性、先进性、安全性、可靠性、可扩展性和兼容性的闭路电视监控系统。该系统在有灯光照明的条件下满足24小时实时记录、查询、检索、汇总功能，特别是对异常情况可进行处理与记录。其设计和施工过程严格按照相关的国家标。
3、本系统的实施，要求按设计超前、技术先进、功能齐全、性能稳定、节约成本的原则进行，使投资价值、使用价值、工程价值得当吻合，保证本监控系统的先进性、实用性、可靠性和经济性等。
第五章 系统目标
设计完成的电视监控系统可以达到如下功能目标：
能监控各进出门口；
能昼夜监控酒店内各重要区域的情况；；
能以手动或自动巡视的方式随意监视监控现场图像；
能操纵现场活动摄像机的转动，调节镜头的变焦和聚焦，对目标快速捕捉和近距跟踪观察；
自动智能记录并保留一定时间的监控现场图像以备查阅；
可查阅历史录像，并可以多种速度回放录像或抓拍图像。
用户自定义图形化系统操作界面，操作简便易行；

第六章 监控系统设计方案
(一)、 工程概况

“工厂”安全防范系统工程共设计13个视频监控点，监控区域主要对行政大门，车间，仓库，财务室，各个门口，有效提高安全防范可靠性。
    a) 系统能够常年连续地稳定运行，保证监控系统的实时性和可靠性要求。
    b) 设备性能精良。
    c) 方案设计周密、科学、合理，便于实施。
    d) 选用设备技术先进，功能完善，能够完全满足用户实际要求。
    e) 各种信号传输顺畅无干扰。
    f) 用户界面友好，易于操作和维护，用户可自行组态。

(二)、设备的布设。

序号
安装位置
监视位置
安装个数
1
大门
公司出入口
1台红外摄像机
2
厂区内部
围墙内部状况：5台加1台云台摄像机
6
3
车间
长65米、宽40米：一台云台摄像机
1
4
仓库
两个仓库，每个仓库各两个，对角线
4
5
办公楼
楼梯
1

小计
一台红外摄像机，2台红外一体机

2.2主控系统
操作简单、直观，界面更加友好、人性化；
 （三）、 系统功能
    为了便于用户对系统功能的理解，下面从用户对该系统的不同使用环境和系统的特殊功能，分别阐述系统的各种智能监控功能。
主控室是整个系统的信号控制及信息交换中心，具有最全面的系统功能，简单表述为以下几点。
    可实时显示任意一路或多路监控点的视频信息，进行实时监测。
    可对任一路摄像机的显示效果、录像速度进行设置，以达到最佳效果。
重要录像资料可以备份和播放。
    可对录像资料进行多种智能检索和回放。
    可任意控制前端云台和摄像机镜头，选取最佳角度和距离监测现场情况。

（四）、  器材设备的选用
4.1前端设备
4.1.1 对于摄像机的选用应根据具体环境选择，对于大门用30米红外摄像机。
4.1.2 厂区内部5台红外枪型摄像机，加上在绿化区1台带云台摄像机。
4.1.3 车间用到一台带云台摄像机扫瞄整个车间。
4.1.4 两个仓库用4台装在对角线的枪型摄像机监控仓库。
4.1.5 办公楼用一个监控楼梯间。
4.2传输设备
    传输系统承担视频图像信号、控制信号的传送。根据设计要求，75-3同轴视频电缆传输。4.3录像设备
    本方案中选用高端工程机。
（五）、 主要设备技术参数及功能特点
1，
红外一体机。LH-603D3 1/3"sony CCD,520线 48(Φ5)颗红外灯,6mm镜头
2，
红外一体机。LH-605D3 1/3"sony CCD,520线 48(Φ5)颗红外灯,8mm镜头
模式扫描（ PATTERN ，也称为模式扫描，轨迹自学习）：记忆中速球 90 秒时间内的任意的曲线运行轨迹并精确回放；预置点： 128 个预置点，任意设定和召回；两点之间的三维扫描；方向和速度任意的随机扫描；固定方向和速度的帧扫描；自动归位功能；手动水平翻转以及垂直 90 度时的自动翻转跟踪功能；自动聚焦，手动优先；自动光圈，手动优先；掉电自动记忆当前工作状态，开机后自动恢复到原有工作状态
3，彩色1/3索尼 Super HAD CCD 420线 0.1Lux
4，红外一体机。LH-603D3 1/3"sony CCD,520线 48(Φ5)颗红外灯,6mm镜头
5. 红外一体机。LH-603D3 1/3"sony CCD,520线 48(Φ5)颗红外灯,6mm镜头

（六）系统设备配置清单及报价。
酒店（31个点）
名称
型号与参数
数量
单价（元）
合计（元）
大门
彩色1/3索尼 Super HAD CCD 420线 0.1Lux
1台
185
185
厂区内部
5台+1台云台摄像机
6台
5*195+1500
2475
车间
彩色1/3索尼 Super HAD CCD 420线 0.1Lux
1台
195+305(云台)
500
仓库
彩色1/3索尼 Super HAD CCD 420线 0.1Lux
4台
185
740
办公楼
彩色1/3索尼 Super HAD CCD 420线 0.1Lux
1台
185
185
同轴线
75-3

电源线

电源
12V/1A

12V2A

BNC头
75-3

PVC管

辅料

1批

合计：

工程安装费： 15%

总计：

不含税价：
4085

第七章 施工应注意的问题
线缆走线
弱电线路的电缆管道最好与强电电缆的管道分别设置，如受条件限制必须合用时，
管内或线槽的穿线，要求在穿线前管内无铁屑及毛刺，切断口应锉平，管口应刮光。
导线在管内或线槽内不应有接头或扭结，导线的接头，应在接线盒内焊接或用端子连接。
穿管绝缘导线或电缆的总截面积不应超过管内截面积的40％。敷设于封闭或线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的50％。
不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。而系统中探测信号传输线、图像、声频传输线，不得与照明线／电力线同线槽、同出线盒、同连接箱安装。
同一工程中相同线路的绝缘导线颜色应一致，接线端子应有标号。
室外线管敷设
室外电缆的敷设有埋管、直埋、架空和隧道线缆途径，室外电缆线路的路径选择应以现有地形、地貌、建筑设施为依据，并按以下原则确定：
l 线路应避开易使电缆受机械或化学损伤的路段，减少与其它管线等障碍物的交叉。
l 线路应短直，安全稳定，施工维修方便。
l 第八章 系统维护及培训
１、系统设备具有厂家质保证书。
２、全部设备及器材由施工方与厂方共同承诺一年保修服务。
３、施工方承诺２４小时服务响应。无论何种情况，均做到24小时彻底排除系统出现的故障。如果用户有特殊情况不允许系统中断，我们可以用相同型号的新设备将出现故障的设备换下来，待修好后再将新设备换回，保证系统正常运行。
４、厂方与施工方共同实施用户人员免费培训。在系统完工开通后，为用户提供一套对本工程进行优化管理和维护的管理模式和建议方案，并向用户长期提供对本工程操作与管理的咨询建议。同时对用户的管理人员、操作人员或工程师提供系统培训。由公司工程师对其进行系统理论培训和模拟操作培训以及现场操作培训。
第九章 工程验收
本工程验收应依据中华人民共和国公共安全行业标准 GA/T75-94 《安全防范工程程序与要求》中相关验收的规定，由甲方组织专家进行验收。
工程项目按设计方案的要求实施完毕，根据设计文件的要求进行初验，并写出初验报告。由建设单位主管部门组织验收小组，对工程进行全面验收。
施工单位应提供以下文件：
1、试运行报告；
2、竣工报告；
3、初验报告；
4、系统检测报告；
5、竣工决算报告；
6、正式设计齐套文件及竣工图纸资料。
以检测报告为依据，对照设计文件检查系统性能和质量是否符合要求；对照施工设计文件，检查安装质量和安装工艺是否符合国家标准和有关施工安装规范的技术要求。
第十章 售后服务
我公司为贵方提供售后服务包括两个方面的内容：技术培训和售后服务。我公司以从事多年的系统集成以验为基础，为贵方提供优质的技术培训和完善的售后服务，保证贵方熟练掌握我公司所设计的系统和所提供的设备。
（一）技术培训计划
我公司为贵方提供的技术培训分两个级别：系统操作级和系统维护级。
1、系统操作级：主要是熟练操作系统设备。
2、系统维护级：主要是对系统的操作及简单维护。。
（二）售后服务计划
我公司为贵方项目提供完善的售后服务，保证达到以下几个方面的内容：
1、公司在第一年内提供不少于壹次的上门服务。
2、公司为贵方项目提供一年的设备保证期。在免费期内，公司在接到用户的维修通知市内24小时、市外48小时内，将派出工程师赶到用户现场进行维修服务。
3、在免费维护期满以后，本公司保证以合理的价格提供备件和维修服务，并以保修期内的速度进行维修处理。
4、公司向贵方提供其他相关的技术咨询服务以及免费技术升级。
5、详细的服务可面谈。

技术支援：
您遇到任何技术上或产品本身的问题，都可以与我们联系，联络时，请务必留下您的姓名、联络电话、电子邮件地址、产品序号，以及故障发生的描述，我们会以最诚挚的态度，并且在24小时内给您最满意的回答。
