临高县城区天然气利用工程可行性研究报告.doc

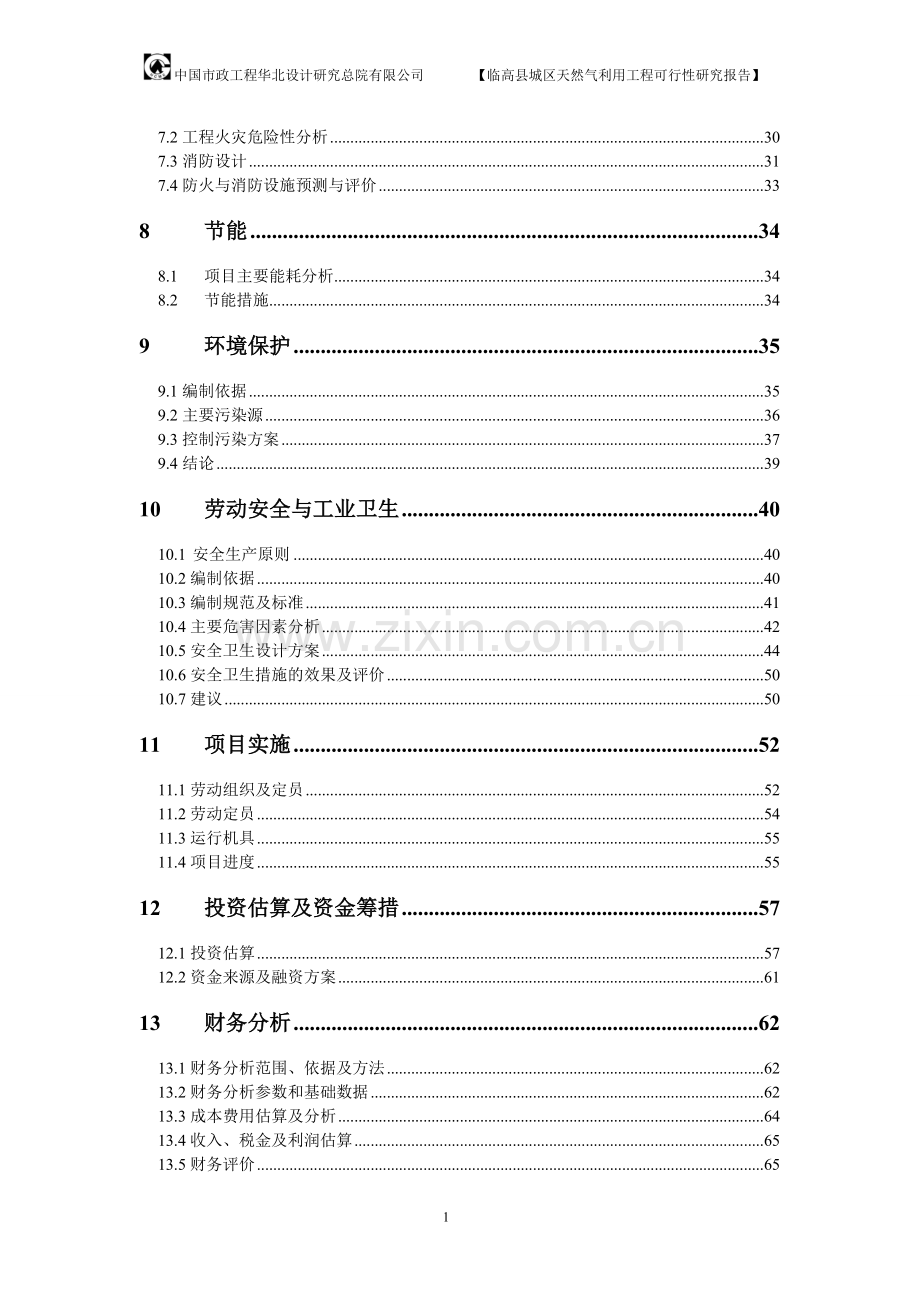

中国市政工程华北设计研究总院有限公司 【临高县城区天然气利用工程可行性研究报告】前 言11总论21.1项目概况及编制依据21.2建设必要性31.3编制范围、内容和要求41.4城市概况51.5燃气供应现状61.6燃气规划简介71.7近期工程内容简述82气源分析92.1气源概述92.2气源的确定102.3气质参数103供气规模及气化范围113.1供气原则及气化范围113.2用气量指标113.3不均匀系数123.4用气量计算133.5气量平衡及供气规模154燃气输配系统设计175场站工程185.1近期场站185.2远期场站226燃气管网工程236.1压力级制236.2管网系统构成236.3管网布置246.4穿跨越工程297消防297.1编制依据297.2工程火灾危险性分析307.3消防设计317.4防火与消防设施预测与评价338节能348.1项目主要能耗分析348.2节能措施349环境保护359.1编制依据359.2主要污染源369.3控制污染方案379.4结论3910劳动安全与工业卫生4010.1 安全生产原则4010.2编制依据4010.3编制规范及标准4110.4主要危害因素分析4210.5安全卫生设计方案4410.6安全卫生措施的效果及评价5010.7建议5011项目实施5211.1劳动组织及定员5211.2劳动定员5411.3运行机具5511.4项目进度5512投资估算及资金筹措5712.1投资估算5712.2资金来源及融资方案6113财务分析6213.1财务分析范围、依据及方法6213.2财务分析参数和基础数据6213.3成本费用估算及分析6413.4收入、税金及利润估算6513.5财务评价6513.6不确定性分析6613.7分析结论和建议6714结论及建议6814.1结论6814.2建议68投资估算及财务评价附表：1. 附表1：建设投资估算表2. 附表2：项目投资现金流量表3. 附表3：项目资本金现金流量表4. 附表4：财务计划现金流量表5. 附表5：利润与利润分配表6. 附表6：资金来源与运用表7. 附表7：资产负债表8. 附表8：项目总投资使用计划与资金筹措表9. 附表9：流动资金估算表10. 附表10：固定资产折旧费估算表11. 附表11：无形及递延资产摊销估算表12. 附表12：总成本费用估算表13. 附表13：营业收入、营业税金及附加和增值税估算表14. 附表14：借款还本付息计算表附图：1. 中压燃气管网布置图2. 中压燃气管网水力计算图3. 临时调压站总平面布置图4. 临时调压站区域布置图5. 临时调压站工艺流程图33 前 言目前，随着临高澜江新城、金牌开发区、临高角等项目的逐步实施和建设步伐进一步加快，临高县城对天然气的需要也将逐步加大，但临高县城的基础设施建设仍不够完善，尤其是城市燃气利用工程建设相对滞后，因此临高县城的天然气市场具有较大的发展潜力。随着中海油接收站工程建成投运、海南省环岛高压管线西线复线的逐步建设以及中石油马村LNG接收站的建成，给临高天然气产业的快速发展提供了强有力的气源保障。为了从宏观上把握临高县城区天然气利用工程的发展方向，并指导临高县城区天然气利用工程的建设，临高中油国泰燃气有限公司于2015年1月委托我公司对临高县城区天然气工程项目作可行性研究的编制工作。2015年1月我公司派人员至现场，临高中油国泰燃气有限公司的大力支持与配合下，现场搜集资料，在此基础上进行计算、分析、方案论证和研究，于2015年2月完成了临高县城区天然气利用工程可行性研究报告的编制工作。本可研正式文件由文本、附表、附件及附图组成。1 总论1.1 项目概况及编制依据1.1.1项目名称临高县城区天然气利用工程可行性研究报告1.1.2委托单位临高中油国泰燃气有限公司1.1.3编制依据临高县城区天然气利用工程可行性研究报告合同临高县城区燃气规划初稿1.1.4编制原则l 在城市总体规划和燃气专项规划的指导下，结合城区现状及发展统筹安排，从实际出发，分期建设，逐步实现城区燃气供应管道化。l 贯彻节能方针，从当地能源资源条件出发，优化能源结构并合理利用，实现高效低成本，使其具有良好的环境效益、社会效益和经济效益，坚持可持续发展战略。l 严格执行国家的有关规范、标准和规定，确保长期稳定、安全供气。l 积极采用新工艺、新技术、新材料和新设备，既体现技术先进，又经济合理，安全可靠。1.2 建设必要性 一、临高县发展的需要随着社会经济的发展，能源供应将在较长时间内成为经济发展的主要制约因素之一。天然气作为一种清洁优质的能源，具有使用方便、热值高、无污染等特点，是最理想的城市绿色能源。随着临高县现代化的不断发展，对城市基础设施的建设要求也越来越高，管道天然气是现代化基础设施建设的重要内容，也是改善临高县工业、商业、服务业现状的重要保证，天然气工程的建设实施将有力地推动临高县现代化建设的步伐，提高临高县人民的生活水平，极大地促进临高县的经济发展。二、能源结构优化的需要天然气作为清洁能源、重要的化工原料得到越来越广泛的利用。世界各国也把提高天然气在一次能源消费中的比重，作为优化能源结构，实现经济、社会可持续发展的重要途径。天然气工业列为国民经济鼓励发展的重要产业，国家制定了遵循多种能源、多种途径、因地制宜、合理利用的能源发展方针，实施了“西气东输”、“海气上岸”、“LNG登陆”、“引进俄罗斯天然气”等的天然气开发利用总体部署。随着我国经济的快速增长，天然气这一优质洁净的能源在中国具有广阔的市场前景，大力发展天然气，减少对石油的依赖，是我国政府的一项重要举措，预计不久的将来，天然气将成为我国在煤和石油之后的第三大能源。三、环境保护的需要天然气是一种清洁、高效的城市绿色能源。因此，天然气工程是一项环保工程，临高县天然气利用工程的建设实施，必将改善临高县环境污染状况，提高环境质量，创造良好的生活和工作环境，其环境效益十分可观。四、临高中油国泰燃气有限公司开发市场发展战略的需要临高中油国泰燃气有限公司建设临高县天然气利用工程，发展天然气用户，提前抢占市场。通过加大投资力度、加快建设步伐，做大做强城市天然气开发利用的产业市场，扩大公司的业务，为公司创造良好的经济效益，树立强大的核心竞争力，同时稳固了市场。综上所述，天然气工程的实施建设会产生重大的社会效益和经济效益。城市天然气利用属于国家重点鼓励发展的产业项目，临高县天然气利用工程的实施建设，将会对临高县社会发展和经济的可持续性发展产生积极而深远的影响，因此，临高县天然气利用工程的建设是必要的。1.3 编制范围、内容和要求1.3.1编制范围根据临高县中油国泰燃气有限公司委托中国市政工程华北设计研究总院有限公司进行临高县城区天然气利用工程可行性研究报告编制工作的委托书，确定本次可研范围是临高县城区，即临城镇（镇区）。1.3.2建设分期本可研确定临高县天然气工程分近、远两期实施：近期：2015 -2020年远期：2021 -2030年1.3.3编制内容根据国家对可行性研究报告的深度要求，结合本项目实际情况，本可研主要内容如下：l 气量预测；l 场站工程；l 燃气管网工程；l 投资估算；l 财务评价。1.3.4编制的其他要求本项目应委托其他有资质的单位编制临高县城区天然气利用工程环境评价报告。 1.4 城市概况1.4.1地理位置临高县位于海南省西北部，地处北纬19342002，东经 109310953。距省会海口市56公里，东邻澄迈县，西南与儋州市接壤，北濒琼州海峡。全境东西宽34公里,南北长47公里,陆地面积1317平方公里。县政府驻地临城镇。环岛西线高速公路和粤海铁路西环线贯穿境内，交通便捷。1.4.2气象条件临高县地属琼北台地，地势平缓，自南向北缓慢倾斜。临高县境内高温多雨，光照充足。年平均气温2324，1月份平均气温16.9，7月份平均气温为28.3。年平均雨日为135.9天，降雨量为1417.8毫米。1.4.3城市性质临高县，西北濒临北部湾，北临琼州海峡。海榆西线公路为临高县的交通要道，新盈港和调楼港为海路交通运输港口。临高县风土人情独特，被评为“全国民间艺术之乡”，渔歌“哩哩美”和人偶戏被列为我国民间艺术的瑰宝。1.4.4人口规模根据临高县城区燃气规划初稿对临高县城区人口规模的预测。近期（2020年）：10万人；远期（2030年）：13.2万人。1.5 燃气供应现状1.5.1瓶装液化石油气供应现状一、瓶装液化石油气供应现状临高县目前有五家液化气公司，其储配站具体情况如下：现状临高县液化石油气储配站单位名称贮罐总容积（m）储配站位置中石化海南石油分公司临高供气站50临高县博厚镇头脯坡海口康盛源石油气贸易有限公司临城液化石油气站100临高县临城镇临美路临高县南桥液化气站50临高县波莲镇恩惠南桥临高县调楼液化石油煤气站50临高县调楼镇中国石油化工股分有限公司海南石油分公司临高新盈供气站50临高县新盈镇临高县目前有5个液化石油气瓶装供应站，存在的问题主要是液化石油气瓶装供应站分布不合理，单站规模小。1.5.2管道燃气供应现状临高县目前已经敷设天然气管道，现状已铺设中压管道20.4Km，已安装居民用户2546户、工商用户10户。1.6 燃气规划简介1.6.1简介临高县城区燃气规划（初稿）（2010.01）的主要内容如下： 城市气源及供应方式近期：近期选择采用自建LNG气化站，门站建成后，LNG气化站可转为应急气源站。远期：采用海南省高压环网的管输天然气作为气源。1. 年用气量平衡临高县城天然气用量平衡表用户近期（2015年）远期（2025年）用气量（万Nm3/年）用气量（万Nm3/天）比例（%）用气量（万Nm3/年）用气量（万Nm3/天）比例（%）居民生活用气87.40.2445364.21.0045公建35.00.1018188.00.5223锅炉33.40.091783.20.2310空调24.70.071374.10.209工业4.00.01255.00.157未预见量9.70.03540.20.115合计194.20.53100804.82.201002. 天然气输配系统天然气输配系统主要由城市门站、中压管网、用户调压设施、庭院管、户内管、煤气表、燃具等构成。在城市门站内经调压、计量、加臭后进入中压输配管网，通过用户调压设施送至用户。3. 规划建设的主要内容l 气源合建站1座；l 城市门站1座l 建设中压输配管网48.72公里；l 建设城市燃气综合信息管理系统1套。1.6.2存在问题分析原有的燃气规划对临高县城区燃气工程的发展在宏观上起了一定的指导作用，为临高县城区天然气利用工程的后期发展做了一定的规划，但是由于市场以及气源等方面的变化，原有的燃气规划也存在一定的问题，其主要体现在以下三个方面：1、 原有燃气规划对临高县城的用气规模发展过于乐观，导致近、远期的建设规模偏大。2、 气源的情况发生变化。3、 原有燃气规划的场站的建设形式特别是近期场站的建设形式已经发生改变，不再适应临高燃气发展的需要。1.7 近期工程内容简述1.近期主要工程内容本工程近期建设临时调压站1座，作为过渡气源站；近期敷设中压管道约40Km。2.近期项目投资近期工程总投资为2255.16万元。2 气源分析2.1 气源概述l 福山天然气福山LNG工厂：该LNG工厂位于西线高速三林出口2公里处，建设规模日处理量为30104Nm3/天。目前福山LNG工厂实际产量较少，约为15104 Nm/天，合100吨/天，即3000吨/月，基本供应岛内用户，其中民用燃气1100吨/月，包括民用管网用气，商业用气；另外LNG加气站用气1336吨/月。除自产外，目前福山LNG工厂现有两座1750立方的LNG储罐，具有1500吨的储存能力，作为外购LNG储存之用。根据统计，福山LNG工厂的自产量及外购储存量目前能够满足岛内LNG的需要量l 海南LNG项目海南LNG项目采购澳大利亚和卡塔尔的液化天然气，通过海运到洋浦接收站，气化处理后用管道输送至各类天然气用户。海南LNG项目包括接收站工程、港口工程及输气管线工程三部分，接收站工程将新建160000立方米LNG储罐2座及配套设施，港口工程将新建可靠泊舱容介于810立方米26.710立方米的LNG专用船码头一座，及3000吨级工作船码头一座；输气管线工程一期将建设LNG外输首站-洋浦、儋州-老城2段输气管线，及东方-化学公司供气支线，总长度为102公里；二期将建设洋浦-儋州输气管线，长度20公里。l 马村LNG接收站海南中油深南（液化天然气）储备库及配套码头工程项目位于澄迈县老城开发区，项目用地面积约430亩，主要建设20万立方米的罐和配套设施（一期建设万立方米罐，二期和三期各建设万立方米罐）及建设可靠泊万至万立方米码头一座（水工结构按能满足停靠万立方米船舶能力设计）。2.2 气源的确定近期：选择福山LNG和马村LNG作为临时过渡气源。远期：选择中海油环岛高压环网天然气作为气源，福山LNG和马村LNG作为辅助气源。2.3 气质参数本可研近期气源计算参数以福山的天然气为计算基础数据。天然气组份表（mo1%）序号组份单位取值1甲烷%72.48乙烷%18.90丙烷%3.20丁烷%0.16戊烷%0.0092高位发热量MJ/m42.2低位发热量MJ/m36.163密度Kg/m0.78624华白数KJ/m524355运动粘度10-6m/S13.626燃烧速度指数39.37爆炸极限%4.9-15.77注：本可研按20,101.325KPa状态下贫组分参数进行计算。3 供气规模及气化范围3.1 供气原则及气化范围3.1.1供气原则l 优先满足居民生活用气。l 满足供应各类商业用户用气。l 大力发展其他工业用户用气。3.1.2气化范围气化范围为临高县内的居民生活用气、商业用气、工业企业用气。3.2 用气量指标3.2.1居民用户用气量指标居民用户的耗热定额是确定居民用户用气量的一个重要基础数据，其数据的准确性、可靠性决定了城镇居民用气量计算及预测的准确性、可靠性。居民用户的耗热定额与当地气候条件、生活习惯、生活水平、公共服务设施的发展程度、当地热水供应情况、气价等有关。由于影响因素较多，难以用计算的方法精确确定。根据临高县城区燃气规划初稿，在对临高县居民用户燃气用量现状调查的基础上，同时考虑将来发展的可能，因此本可研确定居民耗热定额为：居民用户天然气耗热指标(104Kcal/年人)指标及单位20152020年20212030年耗热指标MJ/人年16741884104Kcal/人4045天然气量Nm/人年45.5552.10Nm/人天0.1250.143注：天然气热值按8650 Kcal/ Nm3（36.16 MJ/Nm3）计。3.2.2商业用户用气量指标本可研商业用户近、远期以其居民用户年用气量的50%计。3.2.3工业用户用气量指标本可研工业企业用气量近期以其居民用户年用气量的50%计，远期以其居民用户年用气量100%计。3.2.4其他用气量指标其他气量中主要包括了两部分内容：一部分是管网的漏损量，另一部分是因发展过程中出现没有预见到的新情况而超出了原计算的设计用气量。本可研确定其他用气量占总用气量的5%。3.3 不均匀系数3.3.1居民用户影响居民用户高峰系数的因素是多方面的，它与城市性质、气候、供气规模、用气形式、流动人口状况、居民生活水平、生活习惯、节假日等均有密切关系，而且比较复杂，很难从理论上进行计算，所以各地区各类不均匀系数，应根据城市多年供气状况统计资料进行研究分析，再考虑发展变化并参照其它类似城市进行确定。根据【临高县中心城区燃气规划】初稿，结合国内类似城市管道燃气用气现状，确定临高居民用户用气不均匀系数如下：月高峰系数K月1.25日高峰系数K日1.15时高峰系数K时3.03.3.2商业用户商业用户和居民用户用气量变化情况基本相同，所以其不均匀系数取值与居民用户相同。3.3.3工业企业用户工业企业用户的不均匀性主要取决于生产工艺、气候变化及轮休和节假日。平日波动较小，而在轮休和节假日波动较大。正常生产情况下，工业用户月和日用气的变化很小，或基本不变，本可研分别取1.1和1.05。而小时用气变化体现在生产班制上，一班制、二班制、三班制的时不均匀系数分别为3.0、1.5和1.0。本可研工业用户按生产班制各占1/3算，则时高峰系数取1.83，各类高峰系数确定如下：月高峰系数Km1.1日高峰系数Kd1.05时高峰系数Kh1.833.4 用气量计算本可研以20，1个标准大气压计算天然气用气量。3.4.1居民用户根据目前临高县城区居民用气状况，根据【临高县中心城区燃气规划】初稿，结合临高县的实际情况和经济发展趋势，确定临高县居民用户普及率如下：近期（2020年）：天然气普及率为50%；远期（2030年）：天然气普及率为90%。 天然气居民用户年用气量计算表:项目近期（20152020年）远期（20212030年）规划人口（万人）1013.2普及率（%）5090普及人口（万人）5.011.8耗热指标（兆焦/人年）16741884年用气量（万Nm3/年）231.47614.783.4.2商业用户根据【临高县中心城区燃气规划】初稿，结合对临高县城区主要商业用户的调查，考虑到商业用户的推广还需要气源的落实，本可研商业用户近、远期以其居民用户年用气量的50%计，则天然气商业用户年用气量为:近期（20152020年）：115.74万Nm3/年远期（20212030年）：307.39万Nm3/年3.4.5工业企业用户由于规划工业区具体建设工业单位大都尚未落实，采用直接调查比较困难确定具体的耗气量。结合临高县城工用户的情况本可研工业企业用气量近期以其居民用户年用气量的50%计，远期以其居民用户年用气量100%计，得出用气量为：近期（20152020年）：115.74万Nm3/年远期（20212030年）：614.78万Nm3/年3.4.6其他气量其他气量中主要包括了两部分内容：一部分是管网的漏损量，另一部分是因发展过程中出现没有预见到的新情况而超出了原计算的设计用气量。本可研确定天然气其他用气量占总用气量的5%，则天然气其他气量为：近期：（20152020年）24.39万Nm/年；远期：（20212030年）80.89万Nm/年。3.5 气量平衡及供气规模3.5.1气量平衡根据以上分析、预测和计算，用气量平衡如下表：天然气气量平衡表用户近期（20152020年）远期（20212030年）用气量（万Nm3/年）比例（%）用气量（万Nm3/年）比例（%）居民用户231.4747.5614.7838商业用户115.7423.75307.3919工业用户115.7423.75614.7838其他气量24.395 80.895 合 计487.321001617.81003.5.2供气规模供气规模一览表期限年供气（万Nm3）平均日供气量（Nm3/日）计算月平均日供气量（Nm3/日）高峰小时供气量（Nm3/时）2020年487.3213351.216522.11986.42030年1617.844324.454851.45968.54 燃气输配系统设计燃气供气系统主要由城市门站（临时调压站）、中压输配管网、调压设施、低压管网和庭院户内管组成。 4.1.1设计规模临高县城区天然气工程根据近期20152020年供气规模，确定工程的设计规模为487.32万Nm3/年，小时高峰用气量为1986.4 Nm3/时。在输配系统建设中，为避免重复建设，可研按照远期2030年供气规模进行统筹安排、总体布局，近期工程中压输配管网根据远期气量配置管径，并根据近期用户发展区域逐步建设。4.1.2项目建设范围临高县城区天然气工程建设范围为城市燃气输配系统。商业、工业企业用户建设至用户区域边界，用户区域内调压设施及管道、户内系统由用户自筹资金建设，由燃气公司统一管理。此部分工程建设内容不计入燃气公司建设范围，不计入总投资，不纳入经济评价范围。5 场站工程5.1近期场站5.1.1站址选择近期站址拟建于临高县南端的美台社区临高希望加油加气站北侧靠近临美路东侧地块。一、选址原则l 应服从临高县城区总体规划的用地安排。l 调压站与周围建筑物的安全距离应符合GB50028-2006城镇燃气设计规范的规定。l 站址应具有适宜的地形、工程地质、供电、给排水和通讯等条件。l 尽量使用撂荒地，少占用耕地，以减少征地费用。二、区域概况及地理位置站址位于临高县南端的美台社区临高希望加油加气站北侧靠近临美路东侧地块。站址位置现状为荒地，周围无大型建（构）物，满足安全间距要求。三、自然条件调压站站址当前为荒地，周围无大型建（构）物，工程地质及水文条件较好。四、外部交通情况 拟建站址交通比较便利，东侧为临美路，北侧通往临高县城，东侧可通往海口市，路宽20米，路段为省道，路况较好，适合建站。5.1.2总图一、总图根据总图设计原则，结合用地情况和站内生产工艺的需求，本站设置面积为35m2的调压区，站区总面积为399 m2，站区周边设2.2m高的实体围墙。二、竖向设计站区竖向根据场地标高情况由较高处坡向较低处，坡度控制在3%，以利于站区自然排水。三、绿化站区绿化是环境保护的重要措施。本站区地绿化选用草坪，绿化面积为127.0 m2，绿化率达到34.34%。站区的绿化还必须考虑安全因素和站内排雨水的要求。5.1.3工艺技术调压站主要是对上游来气进行压力调节，从而可以保证临高县城区市政管网的供气压力；计量设备则主要完成对调压站供气流量精确计量；加臭设备主要是为了保证用气安全。设计参数如下：一、调压结构形式：1+1结构；介质温度： 520；入口压力：1.21.6MPa；出口压力：0.20.40MPa；单路设计流量：2000Nm3/时。二、计量计量段设置气体涡轮流量计一台，计量精度1级，可满足2000 Nm3/h的计量及精度要求。流量计表头为机械的字轮显示，不丢失计量数据。流量计配备体积修正仪，自动将工况流量转换成标准流量，并自动进行温度、压力和压缩系数的修正补偿。可存储一年或更长时间内的数据，对流量实现自动管理和监控功能。流量计设旁路（即“11”结构），便于在流量计校验或检修时不中断正常供气。三、加臭根据流量计或流量计积算仪传来的流量信号按比例加注臭剂，单泵单路臭剂输出，臭剂为四氢噻吩。该装置配备200Kg臭剂罐，采用电磁驱动隔膜式柱塞计量泵驱动加臭剂四氢噻吩的滴入，滴入量控制在1520mg/Nm3。加臭控制器采用工业单片机，可以根据流量计提供的420mA流量信号控制加臭量，实现根据燃气流量变化的自动控制。四、放散放散管采用现场放散（设备自带），高出撬装设备棚顶1.5米，距离地面不小于5米。5.1.4辅助设施工程一、土建工程站区主要建构筑物见下表：主要建构筑物一览表序号名称单位数量备注1围墙m772.2米高2调压计量加臭撬套13大门座1二、排水设计站区排水主要是站区雨水和生产污水。站区地面雨水利用站内坡度自然排入站区雨水管道。站内污水管道对应接入站外市政污水管道。三、电气设计1、设计范围本工程设计范围为调压站的电气设计，其内容包括：设备用电设施供配电、RTU配电、照明、防雷、接地系统。 2、用电负荷电源直接由市政电网接入，在站内设壁挂配电箱，辐射式配电。 3、防雷、防静电接地依据规程GB50058-92爆炸和火灾危险环境电力装置设计规范，生产区域按“1”区爆炸危险场所电力装置的要求设计，选用防爆型用电设备。爆炸危险区域内金属设备及工艺管道均作防静电接地处理。依据规程GB50057-94（2000版）建筑物防雷设计规范，在爆炸危险区域内的建、构筑物，接第二类防雷设计，其余按三类防雷设施。调压站工艺装置属于第二类防雷建构筑物，调压站采用防雷防静电综合接地系统，接地极采用G50镀锌钢管，连接线采用45x4镀锌扁钢，连接线与垂直接地极可靠焊接，并在焊接处作防腐处理，埋深为0.7m，接地电阻小于4，测试点不少于10点。4、 爆炸危险区域划分门站、调压站站内工艺区（调压计量撬）为场站式，全部露天布置，不产生密封空间。其爆炸危险区域等级和范围的划分依据城镇燃气设计规范GB50028-2006规定，工艺装置区边缘外4.5米内，放散管管口（或最高的装置）以上7.5米内的范围为2区。2区内所有用电及控制设备均要用隔爆型产品，其防爆等级应符合现行爆炸性气体环境用防爆电气设备通用要求的规定。 5.2远期场站远期场站为临高城市门站，站址待定。上游接自环岛高压管网，入口压力4.06.6MPa，出口压力0.20.4MPa，设计流量为6000Nm3/时。6 燃气管网工程6.1 压力级制根据城镇燃气设计规范（GB50028-2006）规定，城镇燃气设计压力（表压）分级如下表：城镇燃气设计压力（表压）分级名 称压力（MPa）高压燃气管道A2.5P4.0B1.6P2.5次高压燃气管道A0.8P1.6B0.4P0.8中压燃气管道A0.2P0.4B0.01P0.2低压燃气管道P0.01城市燃气输配系统应在满足安全运行的前提下，尽量提高管网运行压力，以利用压力增加输气量，减小管道管径，节约工程投资。根据临高县的实际情况，确定临高县天然气输配系统采用中压（A）一级系统，设计压力为0.4MPa，运行压力为0.2-0.4MPa。6.2 管网系统构成临高县输配系统从调压站出站的天然气进入城市中压管网，由中压管网将天然气输至专用调压柜或者楼栋调压箱，将压力由降至所需压力后供给各类用户。其工艺流程图如下：调压站城区中压管网商业、工业用户区域调压箱（柜）居民用户庭院户内管道楼栋调压箱（柜）6.3 管网布置 6.3.1布置原则l 管线布置严格执行规范中的安全间距。l 既要考虑城市现状，又要服从城市总体规划。l 做到远、近期相结合，合理分期分步实施。l 尽量靠近用户，以保证用最短的线路长度，达到最佳的供气效果。l 在安全供气，布局合理的原则下，尽量减少穿跨越工程。l 管道选线遵循先绿化带、人行道，后慢车道，再快车道的原则。管线布置严格按照城镇燃气设计规范（GB50028-2006）规定的安全间距（聚乙烯燃气管道与热力管道的净距应按国家现行标准聚乙烯燃气管道工程技术规程CJJ63执行）：地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距（m）项目低压中压B中压A建筑物的基础0.71.01.5外墙面（出地面处）给水管道0.50.50.5污水、雨水排水管1.01.21.2电力电缆（含电车电缆）直埋0.50.50.5在导管内1.01.01.0通信电缆直埋0.50.50.5在导管内1.01.01.0其他燃气管道DN300mm0.40.40.4DN300mm0.50.50.5热力管直埋1.01.01.0在管沟内（至外壁）1.01.51.5电杆（塔）的基础35KV1.01.01.035KV2.02.02.0通讯照明电杆（至电杆中心）1.01.01.0铁路路堤坡脚5.05.05.0有轨电车钢轨2.02.02.0街树（至树中心）0.750.750.75地下燃气管道与构筑物或相邻管道之间的垂直净距（m）项 目地下燃气管道（当有套管时，以套管计）给水管、排水管或其它燃气管道0.15热力管的管沟底（或顶）0.15电缆直埋0.50在导管内0.15铁路轨底1.20有轨电车轨底1.006.3.2管网布置通过管网建设，最终在临高县形成了环支结合的供气格局，中压干线成环，有效提高了输气的安全可靠性，用户管线分支，事故工况下易于控制。具体布置详见附图“中压燃气管网布置图”。6.3.3水力计算输配管网的各条管道及节点的流量、压力、阻力损失等参数，是根据各类用户远期的用气量，城区人口分布，工业用户分布情况、管道材质等因素按水力计算求得。管道的流量按高峰小时流量来计算。本可研采用的水力计算基本公式如下：中压管道： 式中：P1燃气管道起点压力（绝压kPa）P2燃气管道末点压力（绝压kPa）Z压缩因子，当燃气压力小于1.2MPa（表压）时，Z取1L燃气管道的计算长度（km）Q燃气管道的计算流量（M3/h）D管道内径（mm）燃气的密度（kg/M3）T燃气温度（K）T0273.16（K）管道的摩擦阻力系数当Re2100, =64/Re当Re=21003500=0.0025当Re3500=0.11（k/d）+（68/Re）0.25式中：Re雷诺数K管道内表面的当量绝对粗糙度（mm）（PE管取0.01 mm）经测算，燃气管网起点压力0.40MPa，最不利点压力0.29MPa。6.3.4中压管道工程量临高县中压管道工程量序号项 目单 位近期工程量（ 20152020）远期工程量（20212030）1PE管dn200Km3.0-2PE管dn160Km6.33.73PE管dn110Km30.722.36.3.5管材、管件及阀门一、管材用于输送城镇中压燃气的管材有：无缝钢管、螺旋缝焊接钢管，聚乙烯塑料管(PE管)，铸铁管。钢管具有承载应力大、可塑性好、便于焊接的优点。与其他管材相比，壁厚较薄、节省金属用量，但耐腐蚀性较差，必须采取可靠的防腐措施。铸铁管抗腐蚀性能很强，但其抗拉强度、抗弯曲、抗冲击能力和焊接性能均不如钢管好。其缺点是承压等级低，只可用于中压B级，且金属用量大。PE管具有耐腐蚀、质轻、流体流动阻力小、使用寿命长、韧性和延展性好、抗冲击、挤压性能好、施工速度快等优点。小管径时可盘管，不仅运输、储存方便，且熔接口较少。其缺点是温度适用范围小(040)。 综合比较各类管材的优缺点，结合临高实际情况，本工程管材推荐使用SDR11型PE管，质量标准满足燃气用埋地聚乙烯管材GB15558.12003的要求。在PE管不能满足施工或运行的情况下采用无缝钢管,材质为20钢，管材应符合输送流体用无缝钢管GB/T8163-99的规定。二、管件PE管上配用相应的管件，质量标准满足燃气用埋地聚乙烯管件GB15558.22005的要求。三、阀门为便于中压管网检修和事故下能够运行，在以下位置设置天然气切断阀门：调压站（门站）出口管、输气干线每2公里处、中压支管起点处、穿越大型河流、重要公路的两侧、调压箱中压管道进口等处。PE管上配单放散或双放散PE阀，设阀门井。6.3.6管道敷设及防腐一、管道敷设本工程中压管网除部分穿跨越工程外，均埋地敷设。管道埋深按城镇燃气设计规范（GB500282006)有关要求执行。最小埋深为：车行道下不小于0.9m;非车行道下不小于0.6m;水田下不小于0.8m。二、管道防腐PE管不需要防腐。埋地无缝钢管采用电化学保护或者聚乙烯胶带加强级防腐。6.4 穿跨越工程中压管道穿跨越包括铁路、道路及河流。 一、穿越铁路的方式中压燃气管道穿越铁路时，其外应加套管，套管内径大于管外径100毫米以上，铁路轨底至套管顶不应小于1.2m,穿越方式应符合铁路管理部门的要求。二、穿越城市道路的方式中压燃气管道穿越城区一、二级交通干线时采用套管敷设或采用水平定向钻施工，套管内径大于管外径300毫米，穿越城区一般道路和街坊道路时，采用直埋开挖方式敷设。三、穿越河流的方式根据城镇燃气设计规范和国务院令第198号城市道路管理条例，设计压力不大于0.4MPa的燃气管道可以随桥敷设，随桥敷设既经济又便于施工和管理。本工程推荐采用随桥敷设方式，当随桥敷设条件不允许时，采取河底穿越的方式。7 消防7.1编制依据7.1.1编制依据（1） 中华人民共和国消防法（中华人民共和国主席令第83号
