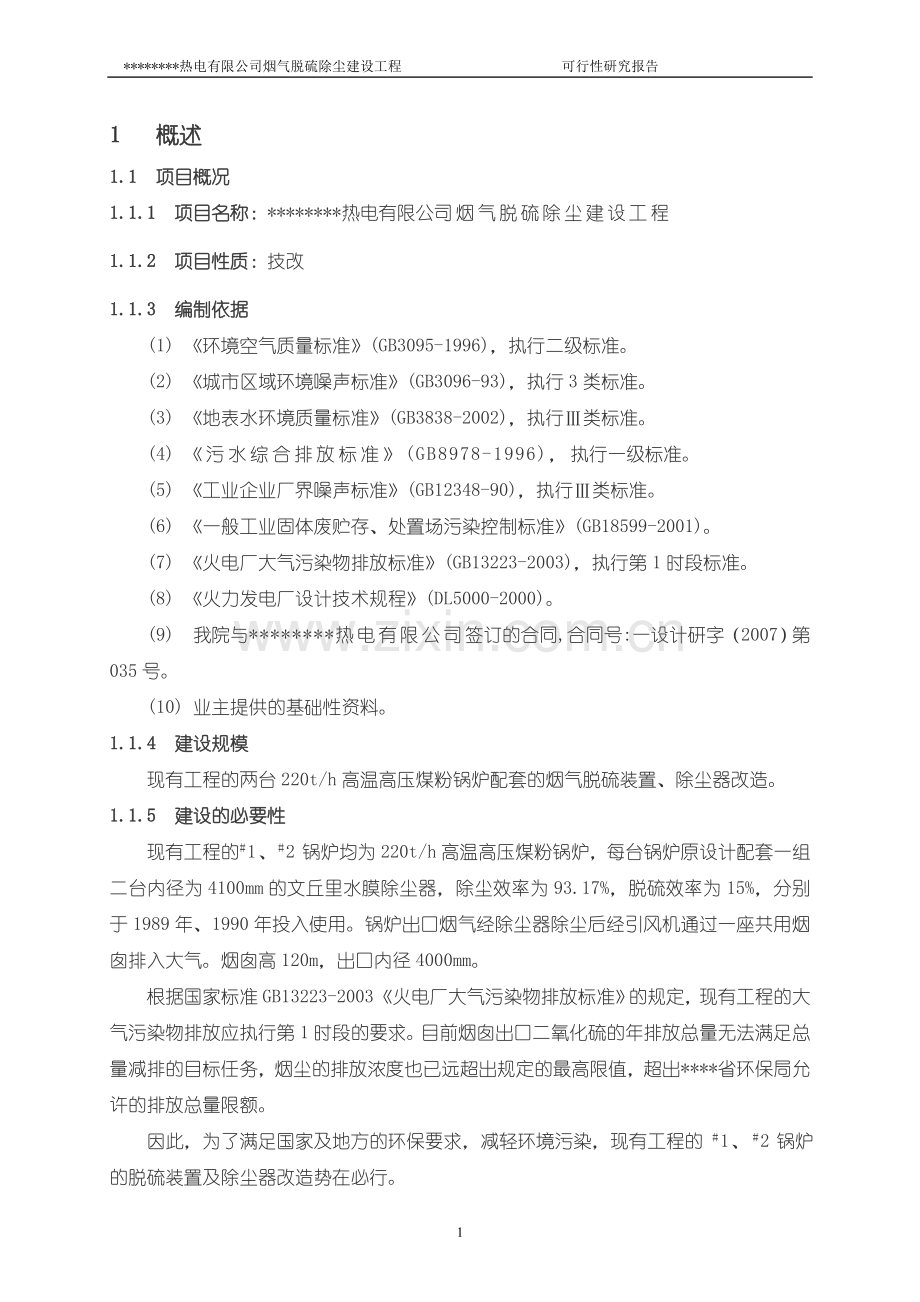

********热电有限公司烟气脱硫除尘建设工程 可行性研究报告
1 概述
1.1 项目概况
1.1.1 项目名称：********热电有限公司烟气脱硫除尘建设工程
1.1.2 项目性质：技改
1.1.3 编制依据
(1) 《环境空气质量标准》(GB3095-1996)，执行二级标准。
(2) 《城市区域环境噪声标准》(GB3096-93)，执行3类标准。
(3) 《地表水环境质量标准》(GB3838-2002)，执行Ⅲ类标准。
(4) 《污水综合排放标准》(GB8978-1996)，执行一级标准。
(5) 《工业企业厂界噪声标准》(GB12348-90)，执行Ⅲ类标准。
(6) 《一般工业固体废贮存、处置场污染控制标准》(GB18599-2001)。
(7) 《火电厂大气污染物排放标准》(GB13223-2003)，执行第1时段标准。
(8) 《火力发电厂设计技术规程》(DL5000-2000)。
(9) 我院与********热电有限公司签订的合同,合同号:一设计研字（2007）第
035号。
(10) 业主提供的基础性资料。
1.1.4 建设规模
现有工程的两台220t/h高温高压煤粉锅炉配套的烟气脱硫装置、除尘器改造。
1.1.5 建设的必要性
现有工程的#1、#2锅炉均为220t/h高温高压煤粉锅炉，每台锅炉原设计配套一组二台内径为4100mm的文丘里水膜除尘器，除尘效率为93.17%，脱硫效率为15%，分别于1989年、1990年投入使用。锅炉出口烟气经除尘器除尘后经引风机通过一座共用烟囱排入大气。烟囱高120m，出口内径4000mm。
根据国家标准GB13223-2003《火电厂大气污染物排放标准》的规定，现有工程的大气污染物排放应执行第1时段的要求。目前烟囱出口二氧化硫的年排放总量无法满足总量减排的目标任务，烟尘的排放浓度也已远超出规定的最高限值，超出****省环保局允许的排放总量限额。
因此，为了满足国家及地方的环保要求，减轻环境污染，现有工程的 #1、#2锅炉的脱硫装置及除尘器改造势在必行。

1.2 研究范围
根据********热电有限公司（以下简称热电公司）现有工程#1、#2锅炉现有水膜除尘器的实际运行情况，按照GB13223-2003《火电厂大气污染物排放标准》第1时段的要求：
1.2.1选择#1、#2锅炉烟气脱硫方案；
1.2.2选择#1、#2锅炉烟气除尘方案；
1.2.3拟定脱硫、除尘的主要设备及布置方案。
1.2.4供电系统、热工控制系统、给排水、除灰渣系统、土建工程、技经分析。
1.3 主要技术原则
1.3.1 认真执行环保政策
通过治理措施的优化，采用技术先进、成熟可靠的除尘、脱硫工艺，使热电公司现有工程排放的大气污染物满足GB13223－2003《火电厂大气污染物排放标准》中第1时段标准的要求；同时必须满足环保行政主管部门对污染物排放控制指标的要求。在经济合理的条件下，采取使现有工程排放的大气污染物对环境影响程度尽可能小的预防和治理措施。
1.3.2 本工程的设计，应符合消防、劳动安全与工业卫生方面的有关规定。
1.3.3 在确保安全，经济运行的条件下，尽可能降低工程造价，缩短建设周期。

2 电厂概况
2.1 厂址地理位置
热电公司位于蚌埠市西部工业区内，南邻高新技术开发区，为区域性热电联产企业，承担向蚌埠市及其周边地区主要工矿企事业单位的供热和供电任务。
厂址西临长征路，东靠吴湾路，南侧约650m处有涂山路，北侧约400m和1400m处是胜利西路和淮河。

2.2 现有工程概况
2.2.1 建设规模
该热电项目是国家计委计燃(1984)2426号文批准建设的重点节能工程，于1989年8月建成投产。供热能力为264t/h，共建成热网管线26km长，热用户发展到40余户。
2000年12月20日，蚌埠热电厂与新加坡洲际能源有限公司、美国超洋金融有限公司，本着平等互惠、友好合作的原则，组建中外合作经营企业********热电有限公司。
公司现有工程的建设规模为“二炉三机”，即2台25MW机组和1台30MW机组，配2台220t/h高温高压煤粉锅炉。锅炉出口烟气经除尘器除尘后经引风机通过一座共用烟囱排入大气。烟囱高120m，出口内径4000mm。每台锅炉配套二台直径为4100mm的文丘里水膜除尘器。该厂综合环保处理措施，已于1992年通过蚌埠市环保局的竣工验收。
2.2.2 总平面布置及占地面积
热电公司现有工程总平面布置采用三列布置，自南向北依次为贮煤场、主厂房和升压站、冷却塔。
厂区南侧(即主厂房的固定端)布置有化学水处理设施、贮煤场、净水站、循环水泵房。厂址西北角设有净水站、水力循环澄清池。
升压站及厂前区紧邻长征路，热电厂的主厂门设在长征路上。
厂前区设有办公楼及运行人员休息室、食堂、浴室、检修维修辅助设施。
为了便于与厂外公路的联结及热电厂运行的需要，厂区共设有二个出入口。其中厂区主要出入口(人流出入口)设在厂区的西围墙，西围墙设有一个货流入口。
厂区围墙内占地面积为10.81公顷。
2.2.3 主要设备及设施
（1）锅炉
锅炉为两台220t/h高温高压煤粉锅炉，单锅筒自然循环，全钢结构，半露天布置。其主要参数如下：
额定蒸发量： 220t/h
过热器出口蒸汽压力 9.8MPa
过热器出口蒸汽温度 540℃
给水温度 217℃
热风温度 326℃
排烟温度 138℃
锅炉效率 91%
（2）汽轮机
① 背压式汽轮机，其主要参数如下：
额定功率： 25000kW
主蒸汽压力 8.83MPa(a)
主蒸汽温度 535℃
排汽压力 0.98MPa(a)
额定排汽量 172t/h
给水温度 217℃
回热级数 2级（二高）
② 双抽汽冷凝式汽轮机，其主要参数如下：
额定功率 25000kW
最大功率 30000kW
主蒸汽压力 8.83MPa(a)
主蒸汽温度 535℃
调节抽汽压力 0.98MPa
调节抽汽量（额定/最大） 60/100t/h(0.98MPa)
排汽压力 3.92kPa(a)
冷却水温度 20℃
给水温度 217℃
回热级数 6级(二高三低一除氧)
（3）发电机
① 25MW汽轮发电机：
额定功率 25000kW
额定电压： 6.3kV
频率： 50Hz
功率因数： 0.8
② 30MW汽轮发电机：
额定功率： 30000kW
额定电压： 6.3kV
频率： 50Hz
功率因数： 0.8
同轴直流励磁机
（4）主要辅机设备的选型：
①送风机：
G4-73-1 No 14D型，每炉配二台。
②引风机：
Y4-73-11 No 20D型，每炉配二台。
（5） 除尘器
现有工程采用文丘里水膜除尘器，每台内径为4100mm，除尘效率为93.17%，脱硫效率为15%。每炉二台，共4台。
（6）烟囱
#1、#2锅炉合用一座烟囱，烟囱高度120m，出口内径4000mm。
2.2.4 近年生产情况
2006年统计上网电量513730.67MWh，供汽量1124880.6t。

2.3 扩建工程概况
2.3.1 厂址地理位置
热电公司扩建厂址位于蚌埠市西端，西邻长征路，东靠吴湾路，南面与玻璃厂毗邻，北距淮河约2.5km。
2.3.2 扩建规模
热电公司扩建工程拟建规模为三炉两机，即220吨/时高温高压煤粉锅炉3台，配1台25MW背压供热机组、1台50MW抽汽供热机组。《********热电有限公司扩建工程可行性研究报告》由****省电力设计院于2004年11月完成，现已报批。
2.3.3 总平面布置及占地面积
热电公司厂区总体规划格局现已基本形成。扩建工程在原有厂区布置的基础上，主厂房向北扩建，汽机房扩建长度48m。自西向东依次为汽机房、除氧间、煤仓间、锅炉房、静电除尘器、引风机及其检修设施、烟道和烟囱、脱硫装置、除灰渣系统等。汽机房A列柱外布置二台主变压器。
升压站向北扩建，向西新增出线一回。
干煤棚在原有基础上向西南方扩建。
除渣系统的脱水仓和出干灰系统的贮灰罐，布置在厂区的东北角，位于扩建工程新建烟囱的东面。
扩建工程新建的2000m2自然通风冷却塔，布置在厂区的北侧，同#2冷却塔平行布置。循环水泵房布置在#2和#3冷却塔之间。
在原有净水站北面新建两座机械加速澄清池、一座工业水池和一座化学蓄水池，新建一综合泵房和加药间。
在锅炉房固定端的空地上布置化学水处理设施区。在升压站的北侧布置油处理室。
根据全厂生产需要和维修的需要，扩建工程新增一综合维修楼，和拆除重建的材料库组成一个辅助生产区，布置在干煤棚北面的空地上。
扩建工程共需建设用地5.79 hm2，其中新征土地约1.55hm2。

2.4 区域环境状况
2.4.1 现有工程厂址地理位置及周围环境
现有工程位于蚌埠市西部工业区内，南邻高新技术开发区，为区域性热电联产企业，承担向蚌埠市及其周边地区主要工矿企事业单位的供热和供电任务。
厂址西临长征路，东靠吴湾路，南侧约650m处有涂山路，北侧约400m和1400m处是胜利西路和淮河。
热电公司周围主要有我国生化和医药领域大型骨干企业****丰原集团公司、平板玻璃厂、酒精厂、啤酒厂、卷烟厂、纺织厂、柴油机厂等。
本次脱硫设施、除尘器的改造，主要是在现有文丘里水膜除尘器所在场地内及烟囱东面的空地内进行。
2.4.2 气候概况
本地区气候四季分明，春季温和，冬半年寒冷，多北风，少雨雪，夏半年炎热，多南风，多雨水，多年平均降水量905.4mm，多年平均气温15.1℃，季风气候明显，属于亚热带半大陆气候，由于受海洋气候影响明显，故全年盛行偏东风。
(1) 主导风向
统计蚌埠市气象站1952～1980年历年各月各风向频率，全年主导风向如下：
夏季（6、7、8月）：主导风向ENE，风向频率12%。
冬季（12、1、2月）：主导风向ENE，风向频率9%。
全年：主导风向ENE，风向频率11%。
(2) 主要气象要素
根据蚌埠市气象站历年统计资料，主要气象要素如下：
1）气压
历年最高气压：1047.4hPa（1970年1月5日）
历年最低气压：978.3hPa（1956年8月2日）
历年平均气压：1013.8hPa（1961～1990年）
2）气温
历年极端最高气温：41.3℃（1959年8月21日）
历年极端最低气温：-19.4℃（1969年2月5日）
最热月平均最高气温：32.6℃（8月）
历年平均气温：15.1℃（1961-1990年）
3）水汽压
历年最大水汽压：48.3hPa（1952年8月1日）
历年最小水汽压：0.3hPa（1968年2月18日）
历年平均水汽压：14.7hPa（1961-1990年）
4）相对湿度
历年最小相对湿度：2%（1963年2月23日）
历年平均相对湿度：72%（1961-1990年）
5）降水
历年最大年降水量：1559.5mm（1956年）
历年最小年降水量：442.1mm（1978年）
历年平均降水量：904.1mm（1961-1990年）
6）其它
最大积雪深度：35cm（1955年1月1日）
最大冻土深度：15cm（1958年1月3日）
历年最多年雷暴日数：49天（1963年）
历年最少年雷暴日数：18天（1952年）
历年平均雷暴日数：30.4天（1961-1990年）
2.4.3 交通运输
蚌埠市地处皖东北，是****省重要的工业城市，作为我国重要的交通枢纽，具有连接南北东西的桥梁和纽带作用。纵贯我国东部地区的大动脉—京沪铁路与千里淮河在此交汇，国家重点工程—京沪高速铁路途经蚌埠，也是京沪、淮南铁路交汇的重要枢纽站。通过淮南线与华东第二铁路通道合肥-阜阳-商丘铁路及合九铁路、京九线相接。热电公司第一期工程已建有铁路专用线，专用线由蚌埠市西货场东边分岔接至厂区，全长2.12km。
蚌埠公路四通八达。国道G206线(烟台-汕头)、G104线(北京-福州)南北方向从境内通过。合徐高速全线贯通，界、阜、蚌、宁高速公路与苏、浙、沪等省市连成运输网络，通往全国各地。
厂区西围墙一侧的长征路是市区规划的主干道，与热电公司主入口和货源入口相连通。蚌埠市位于淮河中下游，是千里淮河的第一大港。顺流东下，至洪泽湖157km，衔接大运河，通航能力1000吨级。
蚌埠新机场位于蚌埠南郊仁和集，是军民两用机场。按民航4C级机场设计。
2.4.4 工程地质
热电公司现有工程的厂址区域在大地构造位置上处于我国东部新华夏系第二沉降带和秦岭纬向构造的复合部位，属华北地层鲁南分区，跨蚌埠和徐州~宿县两地层小区。地质构造稳定。厂区内没有断层通过。
根据勘测资料，厂区建设场地地层较为简单，主要为第四系上更新统的粘性土及粉土。
厂区场地地下水主要埋藏在第二层粉土层中，为潜水具有微承压性，水位埋深在0.5~1.7m之间，地下水位受大气降水及地表水补给，地下水水质对混凝土无腐蚀性。
根据2001年版《中国地震动参数区划图》和《中国地震动峰值加速度区划图》的划分，热电公司所在地的地震动峰值加速度为0.10g，相当于地震基本烈度为Ⅶ度。

2.5 燃料
2.5.1 燃料来源
热电厂燃煤，为淮北矿务局朔里矿和皖北矿务局刘桥矿的混煤。
燃煤由津浦铁路新埠车站经铁路专用线运至公司厂区储煤场，或用汽车经公路运至公司厂区储煤场。
2.5.2 煤质及耗煤量
锅炉燃用煤种为烟煤，其煤质分析、灰分分析及耗煤量，如表2－1、表2－2、表2－3：
表2－1 煤质分析数据表
项 目
称号
单位
设计煤种
校核煤种
全水分
Mt
%
5.52
5.10
空气干燥基水分
Mad
%
1.37
1.35
收到基灰分
Aar
%
26.65
29.96
干燥无灰基挥发分
Vdaf
%
20.65
17.22
收到基低位发热量
Qnet.ar
MJ/kg
21.92
20.58
收到基碳
Car
%
60.01
56.91
收到基氢
Har
%
3.08
2.47
收到基氮
Nar
%
0.86
0.99
收到基硫
Sar
%
0.46
0.55
收到基氧
Qar
%
3.42
4.02
可磨性指数
HGI

86
72

表2－2 灰分分析数据表
项 目
称号
单位
设计煤种
校核煤种
二氧化硅
SiO2
%
49.52
54.14
三氧化二铝
Al2O3
%
34.33
28.40
三氧化二铁
Fe2O3
%
4.97
8.36
氧化钙
CaO
%
3.50
2.90
氧化镁
MgO
%
1.66
1.16
氧化钠
Na2O
%
0.91
0.71
氧化钾
K2O
%
1.64
1.15
氧化钛
TiO3
%
1.43
1.20
三氧化硫
SO3
%
1.24
1.29
五氧化二磷
P2O5
%
0.80
0.69
变形温度
DT
℃
＞1500
＞1500
软化温度
ST
℃
–
–
流动温度
FT
℃
–
–
游离二氧化硅
SiO2
%
＞0.81
＞0.81

表2—3 现有工程耗煤量统计表 单位：t
机组容量
小时耗量
日耗量
年耗量
设计煤种
校核煤种
设计煤种
校核煤种
设计煤种
校核煤种
2×220t/h
53.60
57.08
1179.2
1255.76
348400
371020
注：机组在额定工况下日运行22小时，年运行6500小时。

2.6 电厂水源
2.6.1 概述
********热电有限公司在淮河南面，距淮河约一公里左右。
淮河发源于桐柏山区，流经河南、****至江苏入洪泽湖，然后经入江水道入长江，全长1000km，流域面积19×104km2。蚌埠以上河长651km，流域面积12.1×104km2。
2.6.2 水文气象
淮河流域地处我国南北气候过渡带，降水量年际变化和地区差异很大，其多年平均降水量为600-1500mm，自南向北递减，丰年降水量相当于枯水年降水量的3-7倍，淮河流域暴雨大多出现在6-9月，该4个月降水量占全年降水量的60％-80％。根据蚌埠市水文气象资料统计，淮河蚌埠段多年平均降水量为930mm（1951-2000年），最大年降水量为1565mm（1956年）、最小年降水量为471.5mm（1978年）。多年平均水面蒸发量（E601）为1000mm。多年平均气温为15.2℃，极端最高气温为41.3℃（1959年），最低气温-19.4℃（1969年）。年平均无霜期217天。
淮河上游及淮南山区暴雨多、径流系数大，汇流快，洪峰高；淮北平原因地面平缓、河道坡度小、防洪标准低，汇流较慢，峰形矮胖，并受干流洪水顶托；淮河干流洪水峰高量大，经沿淮一连串的湖泊洼地调蓄后，洪水持续时间较长，蚌埠站一次较大洪水持续时间一般要一个月以上。
热电公司在蚌埠闸下游淮河右侧、距蚌埠闸约3km、八里河口西侧新建有取水泵房，设计取水量为0.64 m3/s。
淮河干流上的蚌埠（吴家渡）水文站，位于泵房所在地下游约6km处，自1915年设站，至今有80多年水文及气象观测资料。根据淮河防洪规划，百年一遇淮河干流蚌埠段设计洪峰流量为13000m3/s，吴家渡设计水位为22.5m，工程处设计水位为22.8m。蚌埠城市圈堤为百年一遇洪水位加2.5m超高。按利用淮北大堤超高强迫行洪计算，千年一遇蚌埠段设计洪峰流量为18100 m3/s，吴家渡设计水位为24.1m，工程处设计水位为24.4m。

2.7 给排水
2.7.1 给水
热电公司取水来自公司在蚌埠闸下游淮河右侧、距蚌埠闸约3km、八里河口西侧新建的取水泵房，设计取水量为0.64 m3/s。
热电公司专用水主要包括化学补充水、灰渣冲洗水、工业用水、生活用水、输煤系统用水及净水站自用水等，热电厂用水量见表2-4。
另外，锅炉还将定期清洗。锅炉清洗周期通常为六年一次，每次用水量约为600 m3。

表2-4 现有工程用水量表 单位：m3/h
用水项目
用水量
耗水量
冷 却 塔
各项损失
蒸发损失
150
150
风吹损失
20
20
化学补充水
260
240
热机工业用水
300
180
灰渣冲洗水
182
182
输煤喷雾水
12
12
生活用水
10
10
栈桥、煤场冲洗水
10
10
净水站自用水
290
290
油库用水
1
1
合 计
1235
1095

2.7.2排水
现有工程排水主要包括：热机工业废水、化学废水、冲灰渣水、生活污水、冷却水排水、输煤系统排水等。
厂区排泄水采用雨污分流制。厂区经处理达标后生产废水和经化粪池处理后生活污水，通过市政污水管网排入市污水处理厂后进入淮河；冲灰渣水通过管道输送至厂址西边约4.9km的湿式灰场，灰场上清液就近排入东面约100m处的八里沟，流径约1.5km后进入淮河。

2.8 污染物排放标准
2.8.1 大气污染物
现有工程大气污染物排放执行GB13223—2003《火电大气污染物排放标准》中第1时段标准；扩建项目大气污染物排放执行GB13223—2003中第3时段标准，见表2-5。
表2-5 大气污染物排放浓度标准 单位：mg/Nm3
项 目
最高允许排放浓度
烟 尘
SO2
时 段
第1时段
第3时段
第1时段
第3时段
实施时间
2005.1.1
2010.1.1
2004.1.1
2005.1.1
2010.1.1
2004.1.1
燃煤锅炉
300
200
50
2100
1200
400
另：****省环保局通过环控函[2005]124号文，对********热电有限公司现有工程及扩建工程的主要大气污染物排放总量控制指标，如表2-6：
表2-6 ********热电有限公司主要大气污染物最高允许排放总量
控 制 项 目
现有工程＋扩建工程
烟 尘
二氧化硫
大气污染物最高允许排放总量
495t/a
2000 t/a

2.8.2 废水
现有工程废水排放执行GB8978—1996《污水综合排放标准》表2中一级标准；
扩建工程废水排放执行GB8978—1996表4中的一级标准，详见表2-7。
表2-7 水污染物排放标准值
污染物
GB8978—1996表2中一级标准
GB8978—1996表4中一级标准
PH
6~9
6~9
COD(mg/L)
100
100
BOD(mg/L)
30
20
NH3—N(mg/L)
15
15
石油类(mg/L)
10
5

2.8.3 噪声
厂界噪声执行GB12348—90《工业企业厂界噪声标准》中的Ⅲ类标准，详见表2-8。
表2-8 厂界噪声标准值
执行标准类别
标准值dB（A）
GB12348—90中Ⅲ类标准
昼间
夜间
65
55

2.8.4固体废物
现有工程固体废物贮存执行GB18599—2001《一般工业固体废物贮存、处置场污染
控制标准》的有关规定。

2.9 工程污染物治理措施及排放
2.9.1 现有工程技改前污染物治理措施及排放现状
2.9.1.1 大气污染物
（1）治理措施
燃煤电厂大气污染源主要为锅炉燃煤产生的烟气，主要污染物为烟尘、SO2、NOX等。针对以上大气污染，现有工程采取了以下控制措施：
1）每台炉配置二台文丘里水膜除尘器，以控制烟尘排放。除尘效率为93.17%，脱硫效率为15%。
2）利用空气自净和稀释能力，采取高度为120m，出口内径为4m的烟囱排放。
（2）排放现状
按机组在额定工况下日运行22小时，年运行6500小时计，现有工程技改前锅炉烟气中主要污染物排放，见表2-9。
表2-9 技改前现有工程大气污染物排放一览表
序号
项 目
单位
2´220t/h锅炉
设计煤种
校核煤种
1
烟煤量
t/h
53.6
57.08
2
烟囱高度
m
120
3
烟囱出口内径
m
4
4
烟囱数
座
1
5
除尘效率
%
93.17
6
脱硫效率
%
15
7
烟囱出口烟气量
Nm3/h
432000
460190
8
排烟温度
℃
78
9
除尘器入口烟尘量
t/h
9.473
11.340
10
除尘器入口烟尘浓度
mg/Nm3
21928
24642
11
烟尘排放量
t/h
0.647
0.775
t/a
4205.5
5037.5
12
省环保局允许烟尘排放量
t/h
0.0527
0.0480
t/a
342.3
312.2
13
烟尘排放浓度
mg/Nm3
1498
1684
14
GB13223-2003允许烟尘排放浓度
mg/Nm3
300
15
省环保局允许烟尘排放浓度
mg/Nm3
122.0
104.3
16
除尘器入口SO2量
t/h
0.493
0.628
17
除尘器入口SO2浓度
mg/Nm3
1141
1365
18
SO2排放浓度
mg/Nm3
970
1160
19
GB13223-2003允许SO2排放浓度
mg/Nm3
2100
20
省环保局允许SO2排放浓度
mg/Nm3
513.9
432.4
21
SO2排放量
t/h
0.419
0.534
t/a
2723.5
3471.0
22
省环保局允许SO2排放量
t/h
0.222
0.199
t/a
1443.6
1291.5

根据国家标准GB13223-2003《火电厂大气污染物排放标准》的规定，现有工程大气污染物的排放现阶段执行第1时段2010年1月1日前的要求。
从表2-5、表2-6、表2-9可知：现有工程二氧化硫的烟囱出口排放浓度已远远超出****省环保局给出的最高限值；烟囱出口烟尘的排放浓度已远远超出国家和****省环保局规定的最高限值；二氧化硫及烟尘的年排放总量也超出****省环保局给出的允许排放总量限额。
2.9.1.2 水污染治理措施及排放现状
现有工程废水治理采用分散处理的方式，即各种废水分别经处理后排放。废水排放采取清污分流。各类废水治理措施如下：
（1）生活污水
生活污水与雨水采用分流制，生活污水经化粪处理后外排。
（2）化学废水
化学废水为现有工程化水系统排放的酸碱废水，其污染物主要为pH。现有工程建有一座200m3的中和池，将该类废水中和达标后排放。
（3）输煤系统废水
该废水主要为输煤系统冲洗废水及煤场排水，废水中含有大量的煤，现有工程已设沉淀池处理，废水经沉淀池处理达标后排放。
（4）含油污水
锅炉启动时需用油，因此建有油库及油泵房，该区域产生的含油污水设隔油池初步处理后，再经油水分离器处理达标后排放。
（5）冲灰渣水
现有工程冲灰渣水经厂址西边约4.9km的湿式灰场澄清处理后经八里沟排入淮河。
（6）其它生产废水
这部分废水主要包括热机工业废水、循环冷却水、临时性排水（如设备大修时放空排水等）。该类废水水质较好，除水温有所上升外，水质基本上未受污染，直接排放。
现有工程废、污水排放及处置措施具体见表2-10。
表2-10 现有工程主要废污水排放及处置措施一览表
项 目
废水量（m3/h）
主要污染物
处理措施
达标情况
化学废水
20
pH
中和池处理
达标
热机工业废水
120
水温
直 排
达标
循环冷却废水
80
水温
直 排
达标
生活污水
10
COD、BOD5、NH3-N、SS
化粪池
超标
栈桥、煤场冲洗水
10
SS
沉淀池处理
达标
含油污水
1
石油类
隔油池+油水分离器
达标
净水站排水
30
SS
直 排
达标
冲灰渣水
182
PH、SS
经灰场澄清处理后排放
达标
注：①经化粪池处理后COD、NH3-N、BOD5和SS浓度分别为150mg/l、30 mg/l 、105 mg/l、100 mg/l，不符合GB8978—1996表2中一级标准值。
②对于锅炉每六年排一次的锅炉酸洗水（600m3/次）将分批进入化学废水的中和池中和处理后达标排放。

2.9.1.3 灰渣治理
现有工程灰、渣产生量见表2-11、表2-12。
表2-11 现有工程锅炉产灰量 单位：t
机组容量
小时产灰量
日产灰量
年产灰量
设计煤种
校核煤种
设计煤种
校核煤种
设计煤种
校核煤种
2×220t/h
12.86
15.40
282.92
338.8
83590
100100

表2-12 现有工程锅炉产渣量 单位：t
机组容量
小时产渣量
日产渣量
年产渣量
设计煤种
校核煤种
设计煤种
校核煤种
设计煤种
校核煤种
2×220t/h
1.42
1.71
31.24
37.62
9230
11115
注：（1）按日运行22小时，年运行6500小时计。
（2）灰渣分配比按灰占90%，渣占10%。灰渣总量未计烟囱飞灰。
技改前，现有工程采用灰渣混除的水力除灰系统，将水膜除尘器收集的粉煤灰与锅炉渣一起通过两根f325mm钢管由水力输送至灰场贮存。

2.9.1.4 噪声治理
热电厂的噪声主要有机械噪声、空气动力噪声及电磁噪声等，多数属中低频噪声。噪声设备及噪声值见表2-13。
表2-13 主要设备噪声一览表 单位：dB(A)
噪声源
噪声级
噪声源
噪声级
噪声源
噪声级
锅炉房
锅 炉
85~94
汽机房
汽轮机
86~98
主厂房外
碎煤机室
95~99
送风机
86~108
发电机
86~98
化学水泵房
84~97
引风机
91~105
励磁机
89~107
循环水泵房
84~97

给水泵
86~110

工程中已考虑以下噪声防治措施：选用低噪声设备；对高噪声设备加装隔声罩；锅炉排汽口、风机出入口等处安装高效消声器；在各主要设备基础上采取防振减振措施等。

2.9.2 扩建工程污染物治理措施及排放情况
2.9.2.1 大气污染物
(1) 治理措施
扩建工程大气污染源主要为锅炉燃煤产生的烟气，主要污染物为烟尘、SO2、NOx等。设计中主要采取了以下污染控制措施：
1）采用钠一钙双碱法脱硫工艺脱硫，脱硫剂为CaCO3，钙硫比为1.02，脱硫效率为90%。
2）每台炉配置2台静电除尘器、以控制烟尘排放，除尘效率达99.8%；另外，钠钙双碱法脱硫工艺对烟尘的去除率为50%。
3）利用空气自净和稀释能力，采取高度为120m烟囱排放。
(2) 污染物排放
锅炉烟气中主要污染物排放量见表2-14。

表2-14 扩建工程大气污染物排放表

煤 种

项 目

设 计 煤 种

校 核 煤 种
污
染
源
耗煤量 (t/h)
97.92
104.31
烟囱高度 (m)
120
烟囱出口内径(m)
5
烟囱出口处烟温 ℃
80
烟气排放量Nm3/h
821175
874763
脱硫效率%
90
电除尘器效率 (%)
99.9
二
氧
化
硫
SO2实际排放量 (t/h)
0．0856
0．109
SO2年排放量 (t/a)
556．4
708．5
SO2排放浓度 (mg/Nm3)
104．2
124．6
国标规定SO2浓度限值 (mg/Nm3)
400
烟

尘
烟尘排放量(t/h)
0.02349
0.02813
烟尘年排放量 (t/a)
152.7
182.8
烟尘实际排放浓度 ( mg/Nm3)
28.6
32.2
国标规定烟尘浓度限值 (mg/Nm3)
50
氮氧化物
NOx排放量 (t/h)
0.3695
0.3654
NOx年排放量 （t/a）
＜2401.75
＜2375.10
NOx排放浓度 （mg/Nm3）
＜450
＜450
国标规定NOx浓度限值 (mg/Nm3)
450
注：（1）表中国标限值为GB13223-2003《火电厂大气污染物排放标准》第3时段标准。
（2）表中烟气除尘效率按99.8%计，脱硫效率按90%计，钠钙双碱法脱硫工艺对烟尘的去除率按50%考虑。
（3）NOx以NO2计，NOx以控制燃烧及使用低氮燃烧器来降低排放量。
（4）年运行小时数为6500h。

2.9.2.2 水污染源及其治理措施
扩建工程用水主要包括冷却塔补充水、化学补充水、工业用水、除渣用水、生活用水、输煤系统用水及净水站自用水等。
扩建工程废水治理拟采用分散处理的方式，即不同种类的废水各自处理达标后排放。废水排放采取清污分流。各类废水治理措施如下：
（1）生活污水
扩建工程生活污水与雨水采用分流制，生活污水经污水管网收集后，排入相应的城市污水下水道，进入城市污水处理厂。
（2）化学废水
化学废水为本工程化水系统再生排放的废水，其污染物主要为pH。扩建工程拟建一座中和池，将该类废水中和达标后排放。
（3）输煤系统废水
该废水主要为输煤系统冲洗废水及煤场排水，废水中含有大量的煤，扩建工程拟设沉淀池处理，废水经沉淀池处理达标后排放。
（4）含油污水
扩建工程燃煤，但在锅炉启动时需用油，因此建有油库及油泵房，该区域产生的含油污水拟设隔油池初步处理后，再经油水分离器处理达标后排放。
（5）净水站排水
净水站排水的主要污染物为SS。该部分废水经沉淀处理后外排。
（6）其它生产废水
这部分废水主要包括热机工业废水、临时性排水（如设备大修时放空排水等）。该类废水水质较好，除水温有所上升外，水质基本上未受污染，可直接排放。
扩建工程废污水排放及处置措施具体见表2-15。
表2-15 扩建工程主要废污水排放及处置措施一览表
项 目
废水量（m3/h）
主要污染物
处理前浓度
处理措施
处理后浓度
化学废水
40
pH
4-6
中和池处理
6-9
热机工业冷却水
102
水温
/
直 排
/
主厂房冲洗水
5.5
SS
/
沉淀池处理
/
生活污水
2
COD、SS、
BOD5
COD:250mg/l
BOD5:150mg/l
SS:200 mg/l
在厂内经化粪池处理后送入蚌埠市第一污水处理厂处理
COD：60mg/l
BOD5：20mg/l
SS：20 mg/l
栈桥冲洗水
13
SS
SS:400 mg/l
沉淀池处理
SS：70 mg/
