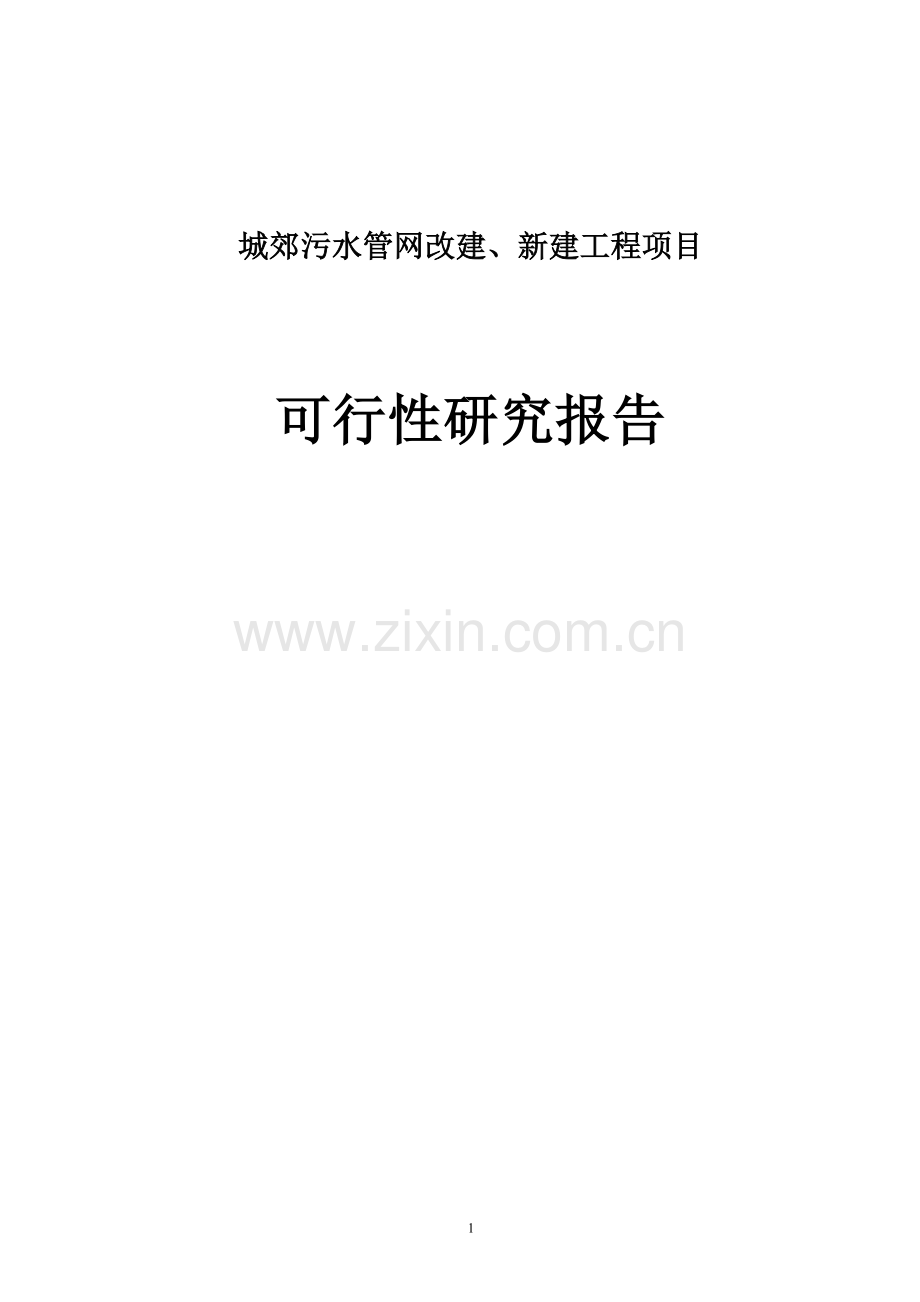

城郊污水管网改建、新建工程项目可行性研究报告.doc

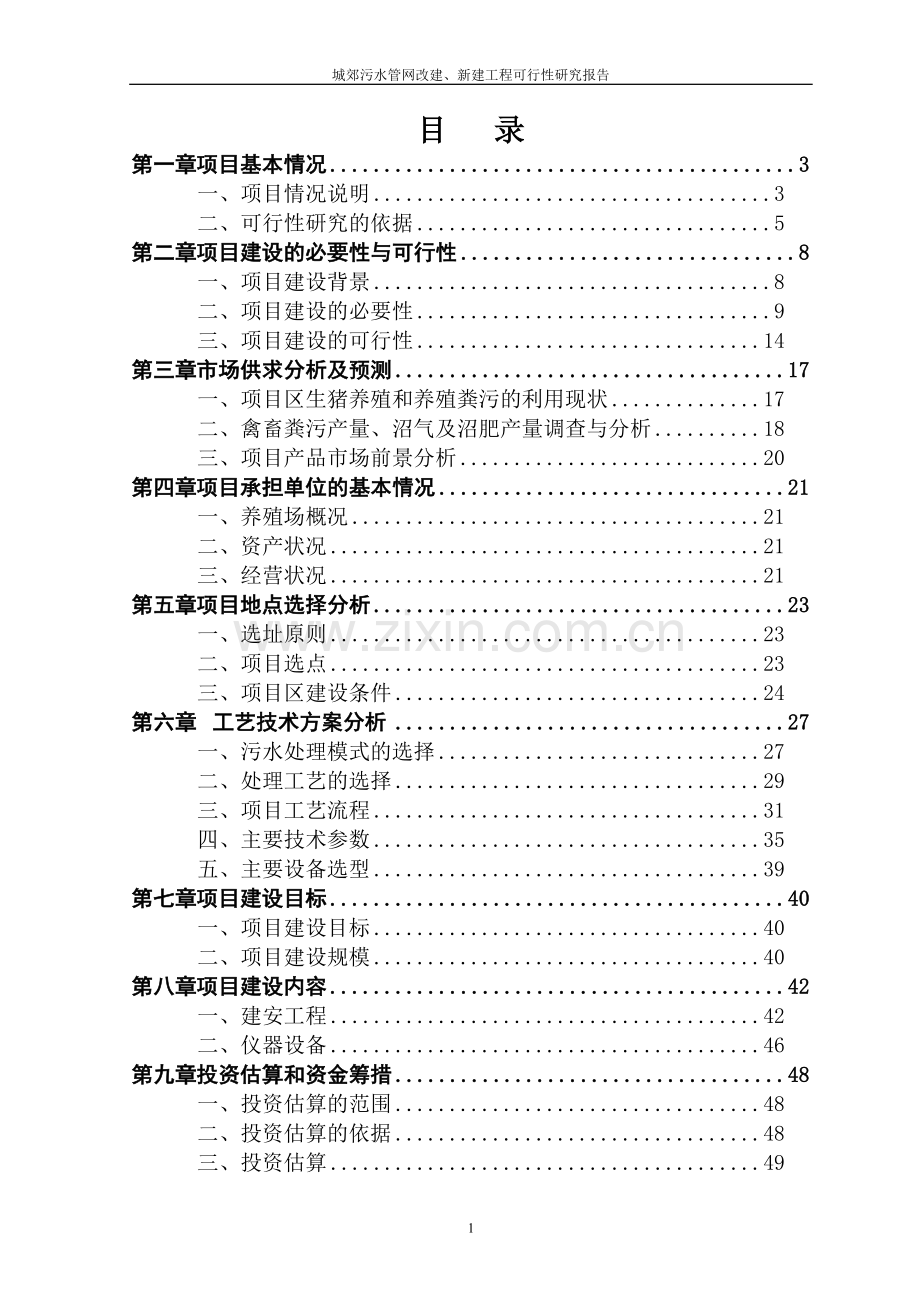

城郊污水管网改建、新建工程项目可行性研究报告2城郊污水管网改建、新建工程可行性研究报告目 录第一章项目基本情况3一、项目情况说明3二、可行性研究的依据5第二章项目建设的必要性与可行性8一、项目建设背景8二、项目建设的必要性9三、项目建设的可行性14第三章市场供求分析及预测17一、项目区生猪养殖和养殖粪污的利用现状17二、禽畜粪污产量、沼气及沼肥产量调查与分析18三、项目产品市场前景分析20第四章项目承担单位的基本情况21一、养殖场概况21二、资产状况21三、经营状况21第五章项目地点选择分析23一、选址原则23二、项目选点23三、项目区建设条件24第六章工艺技术方案分析27一、污水处理模式的选择27二、处理工艺的选择29三、项目工艺流程31四、主要技术参数35五、主要设备选型39第七章项目建设目标40一、项目建设目标40二、项目建设规模40第八章项目建设内容42一、建安工程42二、仪器设备46第九章投资估算和资金筹措48一、投资估算的范围48二、投资估算的依据48三、投资估算49四、资金使用计划54五、资金筹措54第十章建设期限和实施进度安排55一、项目建设期限55二、项目实施进度安排55第十一章土地、规划和环保57一、土地与规划57二、环境保护57三、安全防护60第十二章项目组织管理与运行63一、项目建设组织管理63二、项目建成后运行管理66三、项目运行费用67第十三章效益分析与风险评价69一、经济效益分析69二、项目风险评价72三、生态效益75四、社会效益76五、附表77第十四章招标方案78一、编制依据78二、招标范围78三、招标方式78四、招标组织形式79有关证明材料及附件81附表：1 投资估算表2 近期建设投资估算表附件：1、 可研报告编制委托书;2、 环境影响评价报告批复；3、 山西省建设项目招标方案和不招标申请表；附图：1、 山西省#县总体规划（土地利用规划图）2、 道路竖向规划图3、 排水管网现状图4、 污水系统分区图5、 污水管网节点图6、 污水管网汇水面积图7、 污水管网水力计算图8、 近期建设干管一、干管二平面布置图9、 近期建设干管三、干管四平面布置图10、 污水管网近远期分期建设图11、 一体化泵站井筒布置图12、 一体化泵站平面布置图第 1 章 概 述1.1 项目概况项目名称：城郊污水管网改建、新建工程项目总投资：3340.66万元，近期投资1400.20万元工程内容：近期建设为完全解决目前大量污水随污水管道直接排入河道，污染水体的问题，共铺设4条干管。干管一解决东阳涧村污水直流河道问题，管网接至#河北路现有污水管网内；干管二解决上明河河道两侧大量污水直接排入河道问题，管网由北向南铺设至#河北路经提升泵站提升至#河北路现有污水管网内；干管三解决#城河西侧污水直接排入河道问题，管网由北向南铺设至污水处理厂（二期）主干管上；干管四解决马家坪移民新村及#县工业园区目前没有配套污水管网问题，沿省道由北向南铺设汇至污水处理厂（二期）主干管上。近期共建设污水管网6245m，管径为De300-De600。远期建设为补充规划范围内尚未建设污水管网的地区，设计随规划道路的建设一并铺设。远期建设管网长度为28223.4m，管径为De300。编制单位： 建设单位：#县市政公用事业管理局1.2 编制依据(1)#县#区及城郊污水管网改建、新建工程可行性研究报告编制委托书；(2)山西省吕梁市#县城市总体规划（2004-2020）；(3)#县城区排水（污水）工程专项规划（2015-2020）；(4)城镇给水排水技术规范（BG50788-2012）;(5)室外给水设计规范GB50013-2006；(6)室外排水设计规范GB50014-2006；(7)给排水管道工程施工及验收规范（GB50268-2008） (8) 现行国家有关设计手册、规范1.3 编制原则（1）合法性原则：本可研报告的编制应符合国家及各地方政府的有关法律、法规、政策、规定的要求，符合有关设计规范的要求。根据城市总体规划，以完善镇区基础设施、改善城市环境、彻底解决城市污水随意排放为目的，充分利用原有管道。（2）合理性原则：本可研报告污水管道的铺设，力求经济合理，技术可行。（3）规范性原则：可研报告的编制力求内容完整、形式规范，深度符合相关要求。（4）根据目前城市的建设发展对城市基础设施的需求，进行污水管网建设，充分发挥污水处理工程的环境效益、经济效益与社会效益。1.4 编制范围本次可研主要是完善#县#区及城郊污水管网，主要解决目前部分排污口直接排入河道并造成河流污染的问题，形成#县完整的污水收集系统。1.5工程内容1、针对目前城区污水管网现状情况（大量污水随管网直排入河道），提出解决方案。并结合总体规划、排水专项规划等，对远期建设情况做出合理、经济的设计方案。2、计算本建设工程的各项费用和工程投资。1.6主要结论及技术经济指标(1) 本次可研设计范围为#县#区及郊区污水管网改建和新建工程。(2) 根据现状实际情况，结合规划，确定分期实施目标。近期主要解决现状大量污水直接排入水体问题，远期建设为#区管网。(3) 污水管道采用HDPE双壁波纹管，柔性胶圈接口。(4) 本次污水管工程总投资为3340.66万元，近期建设投资1400.20万元。(5) 本次管网工程拟定近期建设期为2017年，远期建设期至2030年。第 2章 工程背景及建设的必要性2.1 城市概况#县属山西省吕梁市辖县，地处省境中部西侧，位于吕梁北，忻州南，临太原，为吕梁山北段重要的区域城市，区位优势十分明显。#县地理位置约介于北纬380500382611，东经11121431115002之间。#县海拔较高，地势平坦，号称“天上云间”。#县位于汾河水库上游23公里处，全县行政区划分为8个乡，4个镇，334个自然村。全县总面积1508.9km2，耕地48万亩，其中沟坝、旱坪地20万亩，为吕梁山上最大的一块平地。资源丰富，潜力巨大。已探明具有开采价值的矿产资源有煤、铁、锰、大理石、花岗岩等25种，尤以煤、铁为最。煤炭储量为41亿吨（煤田面积175km2）,铁矿总储量20亿吨，其中袁家村铁矿储量为13.6亿吨，为全国第二大露天矿，具有较大的开发潜力。是国家生态环境建设重点县，山西省生态建设红旗县、雁门关生态畜牧经济区项目县。2.2 历史沿革#县是一个具有悠久历史的县份。商代为燕京戎（管苓戎）地，西周为娄烦胡地，春秋时属晋，建汾阳邑。战国时属赵。秦属太原郡。西汉为汾阳县地，属太原郡。东汉末年，县境没入羌胡。东汉建安二十年（215），县境属并州新兴郡。三国两晋因之。十六国时，#县境先后属后赵并州定襄郡，前燕、前秦、西燕并州新兴郡，后燕并州定襄郡。北魏皇始元年（396），县境属北魏并州新兴郡。天赐二年（405）分并州北境置九原镇，新兴郡改属九原镇。永兴二年（410），析新兴郡西部置秀容郡，县境为秀容郡秀容县。永熙二年（533）以秀容县地置岢#县。隋开皇十八年（598），改岢#为汾源，县境为#州汾源县。大业四年（608），改#州为娄烦郡，改汾源为静乐。大业八年，析静乐西部置#城县，县境属娄烦郡#城县。唐武德四年（621）改娄烦郡为东会州，改岗县为宜芳县。武德六年，改东会州为#州。五代、宋、金均示改明洪武二年改为#县，属太原府，一直至民国。民国元年（1912），#县属山西省冀宁道。民国十六年（1927）废道，#县直属山西省。民国二十六年（1937），山西省分为七个行政区，#县属第四行政区。1938年改行政区为行政督察专员公署，#县属第四专署。1939年山西划为4个游击区行署，#县属二行署二专区。1940年，#县抗日民主政府成立，属山西省第二行署第二专区。1941年，第二行署改为晋西北行署，#县属晋西北行署第三专区，1943年改属第一专区。1944年#县直属晋西北行署。1949年，#县属陕甘宁边区晋西北区，为直属县。同年9月，山西省政府成立，#县属山西省兴县专区。1952年，兴县专区撤销，#县划归忻县专区。1958年，#县建置撤销，县境除界河口、大蛇头一带划归兴县外，其余交入静乐县，属晋北专区。1961年，#县建制恢复，属忻县专区。1971年，#县划归新成立的吕梁地区。2.3 自然条件2.3.1 地形地貌#县县域整体地势由西北向东南倾斜，北、西、南三面山地环绕，东为黄土丘陵，中间为盆地。县城位于东村盆地，盆地西北及西南部为吕梁山的野鸡山、白龙山所环绕，东部为黄土高原区，为冲积盆地，形状略呈三角形，面积约40平方公里。规划#县县城中心区中间为#河贯穿，沿河流两侧呈上叠式阶地发育，阶地宽1公里，阶地前为侵蚀陡坎，一般高15公尺，阶地后缘与丘陵区成弧形缓坡接触，界线不大明显，阶地表面平坦，微向河床倾斜，坡度约1度左右，局部只有小冲沟，河漫滩宽1.5公里，标高11601230公尺之间，由西向东倾斜。2.3.2 气候条件#县属温带大陆性季风气候，一年四季受季风支配，其特点是：冬季漫长寒冷少雪，霜来早，春季干旱多风，夏季炎热雨量集中，秋季短暂天晴气爽。形成偏寒偏旱，风多雨少的气候总特点。全县可分为3个气候区，山墆年均气温在5.0以下，年降水量最多，在500毫米以上。盆地年均气温在6.07.0之间，年降水量较少。丘陵区包括西北山前丘陵、南部山前丘陵和盆地以东的东部丘陵，年均气温在5.06.0之间，年降水量居中。年平均降水量 503.7mm一日最大降水量 112.4mm最大积雪厚度 20cm年平均气温 6.8最热月平均气温 21.5最冷月平均气温 -9.7极端最高气温 36.4极端最低气温 -30.5最大冻土深度 124cm年平均气压 881mba主导风向 西北风年平均风速 3.7m/s最大风速 5.79m/s2.3.3 河流水系#县河流属黄河流域中游地段，以鹿径岭、范家口、野鸡山、大沙壑、白龙山、赤坚岭、后山一线为分水岭，以东流入汾河，#河最大，其次是榆湾河、舍安河；以西流入黄河，蔚汾河最大，其次是#漪河。#县多年平均水资源总量11169万立方米，其中，地表水总量为9480万立方米，一般干旱年为5900万立方米，地下水储量为6371万立方米，重复量4682万立方米。地下水可采储量1000万立方米/年，已开采500万立方米/年，利用率为50%。地均水资源量41.95立方米/亩；人均水资源拥有量为677立方米，高于吕梁地区和全省的平均水平。#县主要河流有#河及其支流，属黄河水系。其中，东河、梁衬会河、上明河、普明河于东村汇合后，经曲立流入汾河。主干流全长18.2km。据#县水利局提供的资料，上明河流经北村桥汇入#河，北村桥距#河汇入点长1200m，该段河床多年平均清水流量0.11m3/s，五十年一遇洪峰量1175.35 m3/s，北桥村至南河桥段长900m，河床平均比降0.12%，南河桥处河底高程1166.0m，五十年一遇洪峰量1175.35 m3/s；#城河发源于#县河口乡冰冷沟村，出赵朝舍桥与梁衬汇合，出东河桥，汇入#河，东河桥至#河汇入点长约2500m，该段河床平均比降0.02%，汇入点河底高程1166.0m，五十年一遇洪峰量1622.33m3/s。地下水位较高，大约地面下2.7m有水出现。2.3.4 地震烈度#县地震烈度为7度。2.3.5 工程地质#县属于山西台地的一部分，处于吕梁隆起地带的东南翼，宁武盆地西南边缘地带，新生代红土和黄土分布比较广泛，基岩零星出露。整个地形由西北向东南倾斜，西北部为山石区，东部为丘陵区，中部为平川盆地，平均海拔1500米，最高2275米，最低1120米。县城总面积1514平方公里，其中山地占46%，黄土丘陵占28%，平川占21%。#县县城为高原冲积盆地，略呈三角形，面积约40平方公里。地质一般为黄土状亚粘土、砂层冲积层等组成，0.5米以下为浅色至褐色。地耐力为1.52.0kg/cm2，地下水位较高，大约在地面下2.7米有水层出现。#河河谷大多为近代冲积层，以砂砾石为主，粘粒、沙土次之。地震烈度为6度。2.4 社会经济状况2009年是#县经济极具挑战、极其困难的一年。面对国际金融危机、太钢资源整合、煤矿兼并重组、环保安全约束的多重压力，发展形势十分严峻。全县上下在县委的领导下，同舟共济，攻坚克难，较好地完成了经济社会发展各项目标仕务。全县生产总值完成9.53亿元，同比增长6.7%，其中第一、二、三产业完成产值分别为1.9亿元、3.7亿元和3.9亿元，同比增长分别为4.3%、5.2%、8.8%，财政收入完成14575万元，同比下降11%。2010年是实施十一五规划的收官之年，国际金融危机冲击，资源整合，安全生产约束影响仍然不可小视。危机中往往孕育着机遇，国家实施扩大内需，促进经济增长的政策措施，为#县加快发展步伐，增强发展后劲，提供了难得的机遇。#县县委正确认识当前经济形势，准确判断未来走势，坚定信心，趋利避害，变压力为动力，变危机为生机，一方面全力做好今年的工作，另一方面认真谋划十二五发展战略，努力保持全县经济平稳快速发展。根据县委工作会议精神确定的目标、任务和总体思路，确定2010年全县经济社会发展主要预期目标是：导向性指标：全县国内生产总值达到10.5亿元，增长10%财政总收入完成1.6亿元，增长9.78%全社会固定资产投资总额完成30亿元，增长237%农民人均纯收入达到1970元，增长12.6%城镇居民可支配收入达到1万元，增长7.4%约束性指标:万元GDP综合能耗下降4.6%二氧化硫排放量控制在1400吨以内化学需氧量排放量控制在700吨以内城区空气质量二级以上天数达到350天城镇登记失业率控制在4%以内人口出生率控制在11%0以内人口自然增长率控制在6%0以内2.5城市总体规划简介山西省#县城市总体规划（20042020）规划期限确定为2004-2020年。其中近期为2004-2010年，远期为2011-2020年。#县县城规划范围：北起新一路、南至古#公路，西起环城西路、东至环城东路，面积约15平方公里。2.5.1 城市性质#县是吕梁市北部、辐射晋西北、连通陕北的区域性中心城市，是以铁矿、煤炭、特色农牧资源开发利用为主的工贸城市，同时也是独具特色的生态园林型城市。2.5.2 人口规模#县城区人口预测结果为：到2010年，城区人口为7.6万人，2020年为12.2万人。2.5.3 城市布局结构城镇用地布局结构充分考虑县城自然地形特点与现状城镇布局特点，精心架构城市空间格局，注重功能分区，科学合理安排各项设施。#县城区用地布局规划及功能采用紧凑团块式布局结构，可概括为：“一园、两翼；三轴、多中心”一园两翼：一园#河及两侧绿带、两处集中绿地（中心公园、滨河公园）形成的#河公园；两翼以#河为界的南北城区。三轴：1、原老城主轴，北从龙山山顶公园，经县委县政府大院、市政文化广场，南到秀容古城遗址。2、新城主轴，北从凤山，经行政文化中心、河南商业中心到教育体育中心、向南到火车站。3、正东西向的#河及两侧绿带主轴。多中心：是指规划设置的公共设施中心。包括：新区行政文化中心、新中路结构轴线南端的教育体育中心、以及商业中心若干。2.5.4 给水规划1、县域水源状况 县城水源开采以地下水为主，自来水公司现有水源井4眼，3眼位于城区西，一眼位于城内，日取水量可达6000吨/日。由于县城内用水量较小，目前只有3#和4#（城区）两眼井运行。自来水公司内（即现状水厂）现有500立方米清水池一座，3#水源井地下水由潜水泵提升，加氯消毒后经水厂内清水池，由二级泵房加压输送至县城北部的高位水池，城区水源井地下水也提升至高位水池，由高位水池向城区供水。2、规划水量远期2020年用水量为：4.0万立方米/日，日变化系数取1.5，年用水量为973万立方米。3、水源选择（1）现状水源县城水源开采以地下水为主，自来水公司现有水源井4眼，3眼位于城区西，一眼位于城内，日取水量可达6000吨/日。由于县城内用水量较小，目前只有3#和4#（城区）两眼井运行。自来水公司内（即现状水厂）现有500立方米清水池一座，3#水源井地下水由潜水泵提升，加氯消毒后经水厂内清水池，由二级泵房加压输送至县城北部的高位水池，城区水源井地下水也提升至高位水池，由高位水池向城区供水。（2）规划新开辟水源依据：1990年，山西省吕梁地区#县采煤对水资源影响的调查报告；1993年，山西省水文总站古城井片地下水资源评价报告；1994年，山西省地质厅第一水文地质队#县工业供水水资源评价报告；1998年，吕梁地区水资源评价供需平衡及发展对策报告。可用地下水：普明河，上明河流域面积为505平方公里，河川径流均值为3600万立方米/年，地下总量为1470万立方米/年（地表基流与地下水基本重复）；县城，东村，古城为隐伏岩溶水富水区，资源为744万立方米/年。规划水源：A、东阳涧水源地（取孔隙水）；B、康井洼水源地；（取孔隙水）C、古城水源；（取岩溶水）D、旧城区水源地。（取岩溶水）。根据预测2020年#县县城用水规模确定为4.0万立方米/日，年用水量为973万立方米。而普明河，上明河流域地下总量为1470万立方米/年；县城，东村，古城为隐伏岩溶水富水区，资源为744万立方米/年，地下可用水资源总量约为2200万立方米/年。因此，地下水资源可以满足#县远期城市建设需求。县城供水利用地下水源。规划近期新开辟城南的古城水源地，和原有的北村河附近的取水口（上明河流域）共同作为城市水源。规划远期再新增城西的康井洼水源地。2.5.5 排水规划规划排水体制采用分流制，新区建设采用严格的雨污分流制，现#区范围对管网系统进行全面整治，逐步改造成分流制。雨水就近自流排放，污水则由管道收集后至污水处理厂集中处理，处理达标后排入#河下游。2.6#县城区排水（污水）工程专项规划简述 2.6.1排水体制城市排水体制采用雨、污完全分流制。2.6.2现状合流制管、渠的改造方案规划保留城区现状排水管线作为雨水管道，旧的城区新建污水管线，新的城区建设时排水就采用雨、污分流制。雨、污分流改造时，主要遵循沿着由下游至上游，先主干道后次干道、支路的改造顺序逐步进行。2.6.3#区重点建设内容规划1、在统筹结合#县城区排水（污水）工程专项规划和#县城区排水防涝综合规划的前提下，对雨污水管线进行分流改造。改造的基本要求为：（1）雨污水管线改造应遵循由下游至上游，先主管后支管的改造顺序；（2）#县城区排水体制为合流制，现状排水管线管径为D600、D800和D1000mm，管径较大。结合#县城区排水（污水）工程专项规划和#县城区排水防涝综合规划，现状管线可以满足城市排水防涝要求的，优先考虑作为雨水管线利用，污水管线根据规划主要考虑新建。2、北村现状排污主干管埋深低于临近市政排水管，致使其污水无法进入，直接排入河道。规划建设临时提升泵站，对该部分污水进行提升，待北村改造时，综合该地块竖向及排水问题，统筹考虑，使其实现自流进入规划污水管线。2.7 现状排水管道情况#县现状城区排水体制为雨污合流制，主要街道下敷设钢筋混凝土管道，管径主要为D600mm、D800mm和D1000mm。现状#县城区雨、污水汇流后由北向南，由西向东汇集至#河北路南侧3.5m4.5m现状钢筋混凝土箱涵中，雨水然后由西向东排入#河，污水经截流后进入污水处理厂。县城地势平坦，街道布局整齐，排水现已成系统。表2.1#县城区现状排水管道一览表道路名称管道位置管道长度（m）断面管径（mm）结构起点终点人民路龙山街秀容街10671000钢筋混凝土管坡一街新建路#河11521000钢筋混凝土管新建路龙山街秀容街10861000钢筋混凝土管秀容街#河12801000钢筋混凝土管向阳路西五街老环城路22091000钢筋混凝土管民觉路西五街以西2510D800钢筋混凝土管西五街秀容街926D800钢筋混凝土管#河北路西五街以西6164D800钢筋混凝土管#河北路南侧崇文街秀容街东侧200m8703.5m4.5m钢筋混凝土箱涵宜芳街新建路向阳路3961000钢筋混凝土管民觉路#河北路2801000钢筋混凝土管崇文街新建路#河北路11031000钢筋混凝土管龙山街新建路西五街8871000钢筋混凝土管西五街#河北路以北13271000钢筋混凝土管秀容街新建路#河北路9481000钢筋混凝土管老环城路向阳路#河北路4321000混凝土管#河南路环城西路迎宾大街827800钢筋混凝土管迎宾大街新七街1040900钢筋混凝土管新七街秀容街12401000钢筋混凝土管2.8 排水存在问题（1）排水系统体制落后目前的#县城区内排水体制大部分为雨污合流制，目前河道附近有大量排污口，大量污水直接排入河道内，对河流造成严重的污染。（2）部分地区缺乏排水系统目前的排水系统主要分布在#河以北，新建路以南，龙山街和秀容街之间的区域，其他的地区还没有完整的排水系统。（3）部分地区的排水系统逆坡，造成排水不畅在城区，秀容街以东，向阳路附近，本段居民区的地址平缓，坡度较小，所以逢雨季，容易造成居民区的雨水口冒水现象，污水也会随之溢出。（4）北村现状排污主干管埋深低于临近市政排水管，致使其污水无法进入，直接排入河道。2.8工程实施的意义和必要性随着经济的发展，城市规模不断扩大，城市居民人均用水量、生态环境用水量等逐步增长。但综合地形、工程投资等因素，要作到可持续发展，可利用水资源终究有限。建设完善的污水管网的建设，便于污水的收集，为污水进行处理及再生提供了可靠的保障，减少了污水对水环境的污染，对于缓解水资源紧缺、建立起水资源新的供求平衡，保护环境，促进国民经济持续健康发展已经并将继续发挥积极作用，产生重大而深远的影响。1、本项目建设是贯彻执行国家雨污分流政策的需要。为了保障人民群众的生命财产安全，提高城市防灾减灾能力和安全保障水平，加强城市排水防涝设施建设，国务院办公厅下发了关于做好城市排水防涝设施建设工作的通知（国办发【2013】23号），山西省人民政府办公厅下发了山西省“十二五”城镇雨水处理及再生利用设施建设实施方案（晋政办发【2013】40号）和关于进一步加强全省城市排水防涝工作的实施意见（晋政办发【2013】82号）。根据上述文件要求，各地要科学推进排水设施雨污分流改造。2、解决水环境问题的需要污水、雨水管网作为城市公共设施的重要组成部分，对完善城市功能、改善城市人居环境、提高人民生活水平发挥着重要作用，也是社会进步和经济发展的标志。综上所述，本工程的建设将有利于人民的健康生活，有利于本地经济的可持续发展，建设本工程势在必行。第3章 工程设计方案3.1城区管网总体设计本次设计范围为#县#区及郊区，对规划范围内全部街道污水管网进行计算，然后针对目前#县县城污水管网现状，对未建设管网区域进行新建污水管网，对现有管网存在的问题进行改造、解决，不涉及雨水管网的新建3.1.1 排水体制未来#区及郊区的排水体制为完全分流制。3.1.2 污水管道布置原则 充分利用地形地势减少管道埋深，降低造价及运行费用。 污水管道一般铺设于城区现有道路及规划道路下，节省拆迁量，节省投资。3.1.3 总体排水分区及管网设计 根据县城总体规划，计算#县县城及郊区各段污水管网汇水流量及管径。3.1.3.1排水分区#县县城的自然地形地势整体上呈现西高东低、南北高中间低的特点，#河由西向东流经县城，位于县城中部，将县城分割成南北两个大的自然区域；#城河、上明河为南北走向，最终汇入#河，位于两个大排水区域的北部区域，将北部区域又自然分割成3个小的排水区域。共4个分区。具体见附图：污水系统分区图3.1.3.1管网设计方案根据#县总体西高东低、南北高中间低的地形和已形成的管网系统，新设计的污水管网的与已实施的污水管网有机的结合，以保证新设计系统污水顺利的接入。根据设计服务区内的地形情况，污水厂位置（位于#河北侧，#县农资公司南侧），确定县城总体管道走向，污水管网主干管设2条，干管23条，具体见附图。3.2近期城区污水管网新建、改造设计根据实际调研，目前#县三条河流（#城河、上明河、#河）河道两侧有大量排污口，污水直接排入河道，污染水体。本次可研近期设计新建污水管网连接河道排污口，最终汇至污水处理厂主干管内。根据地形情况，近期设计共4趟主干管。一个提升泵站。3.2.1干管一3.2.1.1 存在问题目前东阳涧村生活污水随渠道直接排入#河。图3-1 东阳涧村污水管道和渠道3.2.1.2、设计方案干管一所在区域位于#城北路最西端，目前东阳涧村污水自流排入河道，未经收集。根据现场测绘结果，可直接在污水渠内设置截留井，将污水直接通过污水管网接入#河北路现有污水管中。 3.2.1.3工程量统计序号工程费用或名称单位工程量备注1塑料双壁波纹管De300m482截留井 2.0m2.0m座1钢筋混凝土井3.2.2干管二3.2.2.1存在问题目前上明河河道内存在大量污水管道（合流管道），沿途有12个排污口，大量污水随排污口直接排入河道。 图3-2 上明河河道排污口 图3-3 上明河河道排污口3.2.2.2设计方案干管二所在区域为上明河从北村至#河河道两侧，主要目的为收集沿线排污口的污水。起始位置为209国道北村桥北侧，沿河西侧收集污水后，向南铺设至北村桥南，穿越上明河沿河道东侧由北向南铺设至#河大桥南侧，经提升泵站提升进入#河北路污水管网。根据现场实际勘查及污水管网计算，并考虑河道施工难度及地下水位问题，建议该段污水管网采用采用一体化检查井，考虑目前#县没有能力实施雨污分流改造的能力，考虑适当放大管径。管网至民觉路大桥采用De500的污水管网，民觉路至提升泵站De600的污水管网。提升泵站规模近期设计最大瞬时流量为49.13L/s，远期设计最大瞬时流量为91.04L/s。压力输送管线由于考虑近远期分期，考虑铺设双管。采用De250的PE管（材料等级PE80，标准尺寸比SDR21）。针对提升泵站位置及地形特点，本可研推荐采用一体化提升泵站。一体化泵站具有以下优点：1、 施工简单，仅需打好设备基础，其余均为厂家配套设备。2、 自动化程度高，无需专人操作，自动启停。3、 占地面积小，地面仅有配电柜。4、 便于拆除。由于该泵站为临时提升泵站，以后会拆除。采用一体化提升泵站可以直接提出井筒，置于其他地区作提升用。一体化提升泵站设备一览表编号设备名称参数数量单位备注1一体化井筒3m9m2座2提升泵H=18m，Q=180m3/h，P=15kW6台4用2备（近期2用1备）3自控电器设备1批用电负荷表序号用电设备名称单台容量安装工作需用COSFtanF计 算 负 荷P(kW)Q(kVar)S(kVA)1 提升泵15.00 5 4 0.85 0.85 0.62 51.00 31.61 60.00 3.2.2.3工程量统计序号工程费用或名称单位工程量备注1塑料双壁波纹管De500m11982塑料双壁波纹管De600m3603一体化检查井 1500座384截留井 2m2m座8钢混结构5压力输送管线De200m2606一体化提升泵站套13.2.3干管三3.2.3.1存在问题目前#城河河道内存在9个排污口，大量污水直接排入河道内。 图3-4 #城河河道排污口3.2.3.2设计方案干管三所在区域位于#城河西侧，收集沿线污水排污口污水。起始位置位于坡上桥，沿#城河由北向南铺设，最终汇至#县污水处理厂（二期）主管网上。根据现场实际勘查及污水管网计算，并考虑河道施工难度及地下水位问题，建议该段污水管网采用采用一体化检查井，考虑目前#县没有能力实施雨污分流改造的能力，考虑适当放大管径。管网至民觉路大桥采用De500的污水管网。根据现场调研，目前正在建设中的小吃街需要建设一趟De300的污水管网，直接接入干管三。3.2.3.3工程量统计序号工程费用或名称单位工程量备注1塑料双壁波纹管De500m21142塑料双壁波纹管D300m5023一体化检查井 1500座484砖砌检查井 1000座155截留井 2m2m座6钢混结构3.2.4干管四3.2.4.1存在问题#城河以东区域尚未铺设污水管网，目前该区域主要存在两个小区，分别为马家坪回迁小区、#州花园小区。小区生活污水直接排入#城河。3.2.4.2设计方案干管四所在区域位于#城河东侧313省道上，主要收集沿线污水，起始位置位于马家坪回迁小区，沿313省道由北向南铺设，最终汇至#县污水处理厂（二期）主管网上。由于该趟管网收集区域基本没有污水管网，本管网参考水力计算表，该段污水管网采用De300的污水管。3.2.3.3工程量统计序号工程费用或名称单位工程量备注1塑料双壁波纹管De300m2023m2检查井 1500座563截留井 2m2m座1钢混结构3.3远期城区污水管网新建、改造设计远期目标为完善目前未#区的污水管网。主要包括排水分区1区、排水分区3区北部区域、排水分区4区。远期铺设管网图见附图10。3.3.1排水分区1区3.2.1.1、设计方案目前现状仅有#河北路及民觉路铺设管网，远期管网铺设将覆盖所有区域，随道路建设一起铺设。根据地形情况，沿规划道路由西向东，由北向南铺设汇至主管网。 3.2.3.2工程量统计序号工程费用或名称单位工程量备注1塑料双壁波纹管D300m5860.22检查井1000座160砖砌3.3.2排水分区3区3.3.2.1、设计方案根据现状情况，排水1区目前没有铺设管网，除干管四近期铺设外，其余均为远期随道路建设一起铺设。根据地形，沿规划道路由西向东，由北向南铺设汇至污水主管网。 3.3.2.2工程量统计序号工程费用或名称单位工程量备注1塑料双壁波纹管D300m3009.22检查井1000座80砖砌3.3.2排水分区4区3.3.2.1、设计方案根据现状情况，排水4区仅#河北路铺设有污水管网。其余区域均为铺设污水管网，远期随道路建设铺设管网。3.3.2.2工程量统计序号工程费用或名称单位工程量备注1塑料双壁波纹管De300m193542检查井1000座460砖砌第4章 工程设计内容4.1 设计规模确定4.1.1 设计使用年限根据山西省吕梁市#县城市总体规划（2004-2020）#县城区排水（污水）工程专项规划（2015-2020）等规划文件及#县污水处理厂二期工程建设规划，#县污水管网建设工程设计使用年限为构筑物部分30年，其余按道路年限。4.1.2 设计规模#县污水处理厂二期工程设计规模（2020年）为2.0万m3/d，本污水管网建设工程以满足2020年污水处理厂设计规模为依据，设计规模为2.0万m3/d。4.2水力计算4.2.1 水力计算公式：Q=VAV=n-1R2/3I1/2式中:Q-流量(m3/s)V-流速(m/s)n-粗糙系数R-水力半径(m)I-水力坡度A-水流断面(m)4.2.2 水量计算根据城市总体规划的设计规模结合城市现状确定污水管道的排水区界，在排水区界内，根据地形及城市的竖向规划，划分排水流域，按等高线、流域分界线及面积大小划分流域服务面积，使各相邻的管道系统能合理分担排水面积，流域内绝大部分污水能以重力流方式接入干管。污水管道设计流量包括本段流量、转输流量及集中流量。污水管道布置详见#县污水管道平面布置附图07。 4.2.3 水力计算污水管网设计采用非满流。管径的选择是依据管道设计流量，在规定的设计流速和充满度下，管道的输水能力大于设计流量，管道坡度参照地面坡度和最小坡度的规定确定。污水管道的最小设计流速为0.6m/s(非计算管段除外)，设计最大流速不大于5m/s，管道连接采用管顶平连接。 4.3 工程设计原则 （1）管线布置尽量靠近排污点，以便于污水的接入。 （2）
