土耳其i电站项目盘箱柜招标文件技术部分--副本标书文本.doc

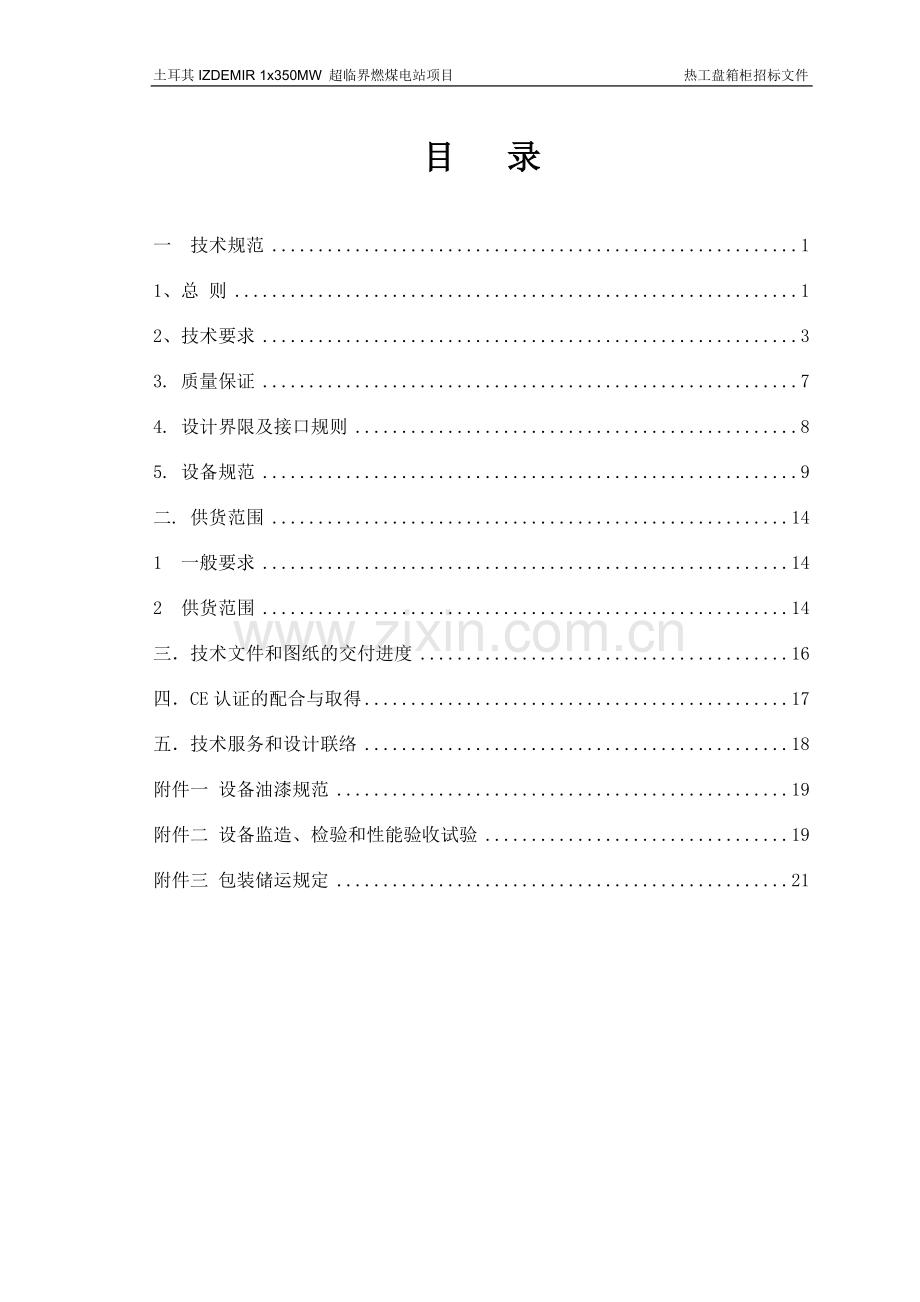

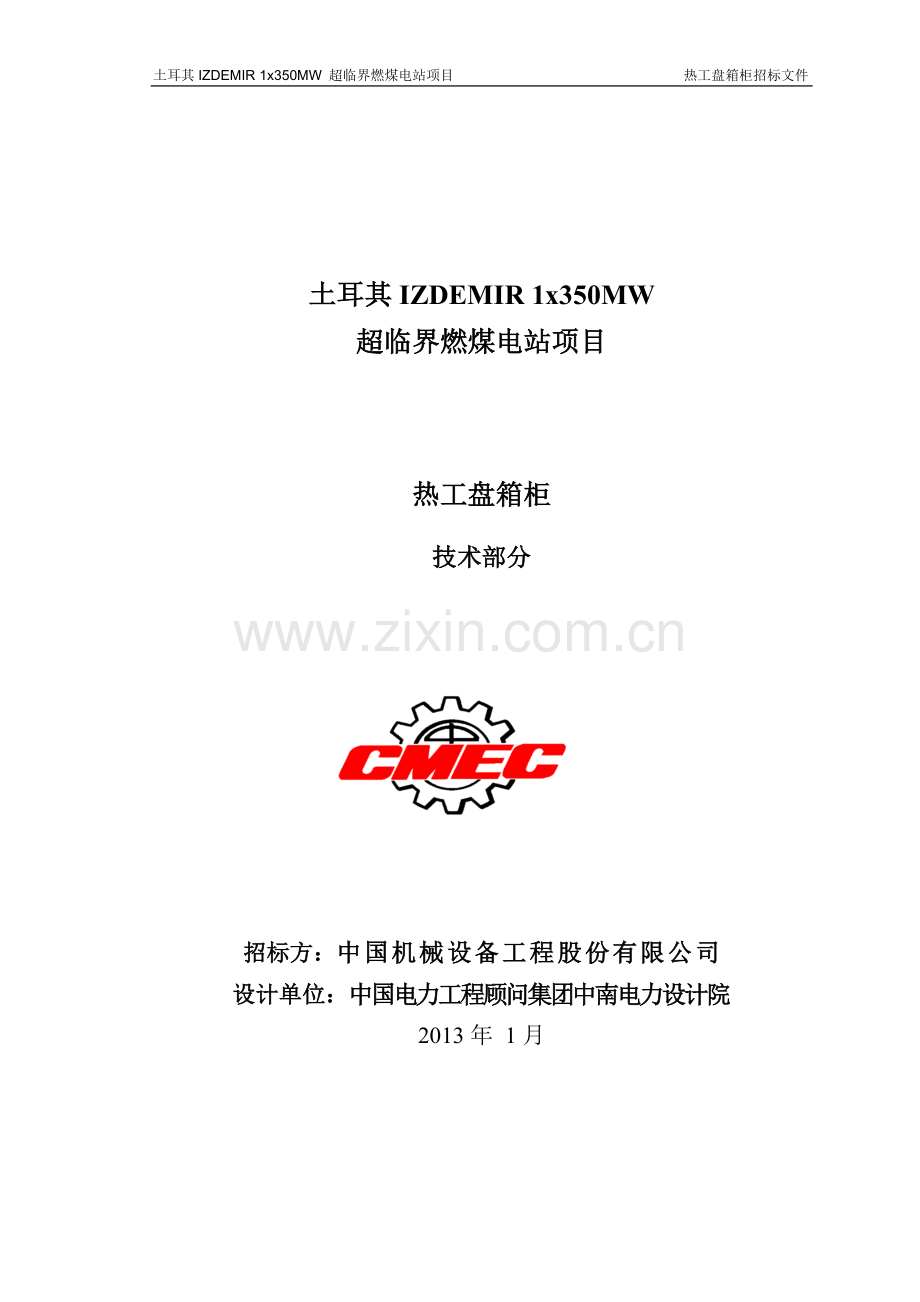

土耳其IZDEMIR 1x350MW 超临界燃煤电站项目 热工盘箱柜招标文件土耳其IZDEMIR 1x350MW超临界燃煤电站项目热工盘箱柜技术部分招标方：中国机械设备工程股份有限公司设计单位：中国电力工程顾问集团中南电力设计院2013年 1月 26目 录一 技术规范11、总 则12、技术要求33. 质量保证74. 设计界限及接口规则85. 设备规范9二. 供货范围141 一般要求142 供货范围14三技术文件和图纸的交付进度16四CE认证的配合与取得17五技术服务和设计联络18附件一设备油漆规范19附件二 设备监造、检验和性能验收试验19附件三 包装储运规定21一 技术规范1、总 则1) 本合同文件适用于土耳其IZDEMIR 1x350MW超临界燃煤电站项目热工盘箱柜设备。2) 本招标文件是依据中国机械设备进出口总公司（以下简称CMEC）与业主签订的总合同的要求而编制。 3) 本设备招标文件中提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方提供符合本招标文件和所列标准要求的高质量产品及其相应服务，如果本招标文件与总合同（见附件五）的内容有不一致处，则以较高标准执行，且满足中国有关安全、环保等强制性标准的要求。4) 如有异议（即便存在任何细小差别），应在投标书中以“对招标文件的意见和同招标文件的差异”为标题专门章节加以详细描述并填写如下差异表。不列入投标文件中偏流表中的任何差别，均不认为是偏差。一旦出现上述情况，招标方有权拒绝投标方的标书。招标方有权根据提交的偏差情况接受或拒绝投标方的标书。差 异 表序号招 标 文 件投 标 文 件条 目简 要 内 容条 目简 要 内 容5) 在签订合同之后，招标方仍保留对本招标文件提出补充要求和修改的权力，投标方允诺予以配合。如提出修改，具体项目和条件由双方商定。在与业主的技术确认过程中，投标方有责任协助招标方与业主进行技术谈判，并根据三方意见加以修改所供设备的设计和制造。6) 投标方执行本招标文件所列标准。如有矛盾，按较高标准执行。7) 合同签订后1个月，按本协议要求，投标方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，招标方确认。8) 投标方对合同设备的成套系统设备负有全责，即包括分包（或采购）的产品。分包与外购产品厂家需经招标方认可。9) 本工程采用发电厂编码标识系统。投标方提供的技术资料（包括图纸）采用编码标识，具体标识原则由招标方在设计联络会中提出，投标方按照此原则进行编码的编制。10) 本工程为涉外工程，提供的图纸、文件及资料均为中、英文对照版，以英文为准。11) 所有设备、附件的铭牌为不锈钢标识码编码铭牌。该牌为中英文对照（投标方负责翻译英语部分），铭牌耐腐蚀，并牢固地安装在设备的明显部位，铭牌包括下列内容：设备名称、设备制造厂名称、制造年月、电厂编码标识号、制造许可证编号、设备型号、设备净重等其他需要标明的文字或数据（标识牌的数量按商务合同及通用规范书执行）。所有警示牌应采用中英文对照（投标方负责翻译英语部分），警示牌要求耐腐蚀，并牢固固定在设备明显部位。12) 投标方在设备设计、制造、试验以及配套产品等均应满足招标方完成CE认证工作的需要,且通过CE认证。13) 本项目的电源电压：交流电源电压为400/230V和6 kV,50Hz直流控制电压为110V，来自110V直流系统，电压允许变化范围从 94121V。直流动力电压为220V直流，由动力220V直流系统供电，电压允许变化范围从187242V。投标方设备的铭牌电压值应依据上述要求进行标注。电厂设计寿命：30年。设备设计使用寿命按国标保证不低于30年。14) 本工程属于海滨电厂，设备和管道等需考虑防盐雾腐蚀。15) 投标方提供的软件为交货时的最新版本，且供货的软件、控制系统等均应采用英文版本。16) 本招标文件经供需双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。1.1工程概况本工程建设规模为1350MW超临界机组，同步配套建设烟气脱硫和脱硝设施，不考虑扩建。1.1.1 厂址所在地本工程厂址位于距离IZMIR省的ALİAA镇4.5公里处。1.1.2 厂址地形条件海拔高度：当地海平面16米地震烈度：土耳其地震规范区（相当于国内规范9度地震设防烈度）1.1.3 气象与环境条件电厂厂址多年主要气象数据如下：l Barometric pressure, Mbar:Mean: 1013.7Maximum: 1031Minimum: 987l Ambient temperature, C:Mean (yearly): 16.6Maximum: 41Minimum: -6.2l Relative humidity, %:Mean (yearly): 60Maximum: XXXMinimum: 6l Wind speed, m/s:Mean (yearly): 2.8Maximum: 9Maximum wind direction: NEMain wind direction: NEl Rainfall, mm:Mean total (yearly): 608.7mmMaximum (daily): 115.8Highest mean total (monthly): 133.9l Total number of snowfall days (yearly): 0.3l Maximum snow thickness (cm): 24l Total number of days with hail (yearly): 2.7l Total number of frosty days (yearly): 8.92、技术要求2.1 总的要求2.1.1 投标方提供的盘、箱、柜，应为安装在它们内部或上面的设备提供环境保护，即能防尘、防滴水、防腐、防潮、防结露、防昆虫及啮齿动物，能耐指定的高、低温度以及支承结构的振动，钢板厚度2mm。布置在室内的控制盘、台、柜，应符合IP52标准，布置在室外的控制盘、台、柜，应符合IP56标准。所有盘、箱、柜体采用无边设计、柜门采用无钥匙带把手的不锈钢暗装门锁。2.1.2 电源柜、继电器柜，内部提供有230VAC照明灯和标准电源插座。端子排、电缆夹头、电缆走线槽均应由阻燃型材料制造。端子排的安装位置应便于接线，距柜底不小于300mm，距柜顶不小于150mm，排与排之间距离不小于200mm。每组端子排应留有不少于端子总量15的备用端子，端子排应具有阻燃性能。每个端子只能接一根导线，端子排应标出记号以便识别接点。2.1.3 所有盘、箱、柜均应在柜体上装设不锈钢铭牌，铭牌上打上盘箱柜的KKS码和对应的中英文名称。盘柜安装在里面的元器件及仪表都应配有铭牌，符号说明用有机玻璃白底黑字反刻用自攻丝不锈钢螺钉固定在盘面上。2.1.4 控制盘和控制柜门上应装有封条，防尘、防门的振动。2.1.5 仪表及元器件按招标方指定的生产厂及型号供货。由于目前电动执行器的供电容量未确定，还有部分厂家未提供供电负荷，因此当所供断路器等电气元件容量与现场设备需求不符时，投标方应无条件的对问题元件进行更换，且不发生商务价格问题。2.1.6 所有的仪表盘、箱、柜、保温保护箱油漆，色标为由招标方确定。2.1.7 按合同规定向招标方提供有关标准和图纸，并为监造提投标方便。2.1.8 盘、箱、柜内设有独立的机壳安全地、电缆屏蔽接地端子，与结构内部未接地电路板在电气上隔离。2.1.9 盘、箱、柜的设计满足电缆由柜底引入的要求(除非另有特殊要求)。2.1.10 对于现场导管预留开孔和检查开孔应提供可开启的密封盖，用于防止运输和安装期间灰尘、液体和其它物体进入。2.2 设备规范2.2.1 热控电源柜和继电器柜、热控配电箱和防冻配电箱2.2.1.1热控电源柜和继电器柜、热控配电箱和防冻配电箱采用固定柜式。2.2.1.2技术参数：-额定工作电压：400230VAC-额定频率：50Hz-母线额定电流：满足盘柜进线要求。2.2.1.3柜内设备选型：箱内主要电器元件选用进口优质产品，低压开关采用施耐德或等同产品，继电器采用OMRON或等同产品，断路器采用梅兰日兰或等同产品，具体型号见订货图，端子采用菲尼克斯、魏德米勒或等同品牌端子并预留15的备用端子，指示灯采用节能型指示灯，旋钮、按钮开关采用施耐德或等同产品，开关柜内小型开关器件必须采用35mm卡轨安装并满足设计要求。2.2.1.4主要元件组合2.2.1.4.1电源进线单元：电源柜和每组配电箱均有两路进线，投标方应按图纸要求配供共立电源自动切换装置、电压表、电源监视继电器等，具体型号以设计图纸为准。2.2.1.4.2用于电动门及电动执行机构的固定式配电箱内的供电回路单元：断路器等具体配置见设计院订货图纸。2.2.1.5配电箱内所有金属件应与接地母线相连。配电箱内相同规格的单元应具有良好的互换性。2.2.1.6每个及主母线室、电缆室与各单元之间应有隔板，电缆出入口应采取密封措施。箱体结构能满足电缆从柜体底部引入柜内，配电箱能靠墙布置，并充分考虑环境要求。2.2.1.7所有柜内母线均加装绝缘护层，柜内端子排安装位置要便于接线及维修。2.2.1.8柜内元器件布置应满足飞弧距离要求。主母线、分支母线接头应做压花镀银处理。2.2.1.9 锅炉防冻配电箱应采用防护型，防护等级为IP56，其他配电箱布置在电子设备间内，配电箱的防护等级为IP52。2.2.1.10具体配置详见热控电源柜、配电箱和继电器柜等有关订货图纸。表1 热控电源柜设备汇总表（由投标方填写完整)序号设备名称规范及型式单位数量总计备注表2 继电器柜设备汇总表（由投标方填写完整)序号设备名称规范及型式单位数量总计备注表3热控配电箱设备汇总表（由投标方填写完整)序号设备名称规范及型式单位数量总计备注表4 防冻配电箱设备汇总表（由投标方填写完整)序号设备名称规范及型式单位数量总计备注2.2.2保护箱和保温箱2.2.2.1 保护箱/保温内应设置足够的支撑件和空间，以便于仪表和管路的安装，并在保温箱下方设60mm的排水管并留有与变送器排污管连接的接口。保护/保温箱应在底部开两个进线孔，便于分开布线。2.2.2.2 保温箱还应根据设计院图纸配置足够的单极电源开关，用于给伴热电缆的供电。保温柜内的保温采用柜内布置电伴热电缆加热（含温控）。2.2.2.3 保护/保温箱柜体应设置成分隔式，电源进线开关、接线端子排放置在隔离的右侧小室中。小室设置有接线端子，并留有足够的备用端子。保温箱内电缆小室应对信号端子和电源端子采取隔离措施。柜门和小室门均为正面平开，所有电气元件正面安装。小室柜门上应开设有机玻璃窗，便于观察柜内指示灯等电气元件运行状态。保温箱变送器室和小室之间至少有两个穿线孔。2.2.2.4 保护/保温箱的仪表管路应能从左右侧和后部引入柜内。2.2.2.5 保温箱应能满足在冬季最低温度下不使仪表管径结冻，供电为400/230VAC。2.2.2.6 仪表保护箱清单详见供货范围。投标方应按照供货范围中的尺寸和数量供货，烤漆防腐，颜色的色标由招标方确定。投标方应在投标文件中提供漆膜厚度数据以及油漆工艺方案。2.2.2.7 投标方应按照招标方提供的热控仪表保护/保温箱的最终施工图进行相关供货，当盘柜数量不变时，而盘柜内部设备（例如：断路器）的型号和数量发生变化，投标方应按实际所需提供，而不发生任何费用。表5 保护箱和保温箱设备汇总表（由投标方填写完整)序号设备名称规范及型式单位数量仪表设置数量（需分类）备注2.2.3自限温伴热电缆投标方按国产知名品牌伴热电缆进行报价，并以最高价计入总价，最终选型由招标方确定。2.2.3.1 电伴热带及其配件按中低温(最高承受温度不小于85) 自调控电伴热带型采购，要求投标厂家在投标书中明确电伴热带的具体型号。电伴热带的使用寿命都必须达到5年以上。2.2.3.2 技术要求1）标称功率（10时）：15W/m ；2）电源等级：230VAC；3）温度等级：最高维持温度不低于65；最高承受温度不低于85；4）最低安装温度：-10；5）屏蔽层：采用镀锡铜线编织；6）绝缘: 聚烯烃绝缘物7）护套：采用含氟聚合物。2.2.3.3中低温管道上电伴热带能直接贴在仪表管壁敷设，在高温管道上敷设应采用双层保温方式，投标方应提供详细的安装要求。电伴热带的长度应根据实际长度进行截取。管道与电伴热带一起进行保温安装后，在保温层外每隔3米需贴警示标签，表示此处有电伴热带，标签采用标准型号的标签，由投标方配套供应。2.2.3.4 专用附件对于属于自限温伴热电缆安装要求的专用附件，投标方应全套提供。附表对此已有要求，若属于伴热电缆安装所需要的专用附件而未包括在本附表内，投标方也需提供，并不加价。包括并不限于：1）电源接线盒2）终端3）安装附件2.2.3.5 伴热电缆和相关附件应具有CE认证或者同等级的认证。表6 伴热电缆的主要设备汇总表（由投标方填写完整)序号设备名称规范及型式单位数量备注3. 质量保证3.1设备产品设计、制造应遵照的规范和标准投标产品应符合相关标准和国家标准的有关规定。3.1.1 投标方应执行本规范书所列标准。有不一致时，按较高标准执行。如果本技术规范有与上述规程、规范和标准明显抵触的条文，投标方应及时通告招标方进行书面解决。3.1.2 从合同签订之日至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的补充要求，投标方应遵守这些要求。且不论招标方知道与否，投标方有责任及时书面通知招标方有关规程、规范和标准发生的变化。3.1.3 合同签订后15天，按本规范要求，投标方提出合同设备的设计制造检验/试验装配安装调试试运验收试验运行和维护等标准清单给招标方，由招标方确认，这些标准和规范至少包括：热工盘箱柜的设计和制造应符合现行的有关国家标准和部颁标准(不限于此)：- ANSI 美国国家标准协会- ASME 美国机械工程师协会- ASTM 美国试验材料协会- IEEE 电气及电子工程师协会- NESC 国家电气安全标准- NEMA 全国电气制造商协会- GB7251低压成套开关设备-ZBK36001低压抽出式成套开关设备-IEC439-1低压开关设备和控制设备装置- IEC 国际电工委员会3.2质量保证3.2.1投标方在投标文件中应对本企业执行的质量保证体系进行简要的介绍，对质量的保证措施进行必要的说明。3.2.2投标方应在本合同生效后15天内，向招标方提供与本合同设备有关的监造、检验、性能验收试验标准。3.2.3任何管道及部件材料的检验、检查和试验均应符合ANSI B31.1中所适用的要求。3.2.4根据本招标文件，投标方应采取措施确保设备质量，产品交货前，应对设备进行必要的检查与试验，以保证整个设计和制造符合规程要求。3.2.5投标方有责任将检查和试验资料按规定完整、及时提交给招标方；对重要的检查与试验项目，应邀请招标方派代表参加。3.2.6投标方保证其供货范围内的完整性和可靠性。招标方不需另行采购投标方范围内的设备和材料。 4. 设计界限及接口规则热控盘箱柜5. 设备规范见附图二. 供货范围1 一般要求1.1本技术规范书规定了合同的设备供货范围。投标方保证提供的设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合本技术规范书的要求。1.2投标方应提供详细供货清单。并在投标书中具体描述其性能指标，供招标方确定。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和/或数目不足，投标方仍须在执行的同时补足。投标方确保供货范围完整并能保证供货设备完好、无缺、安全、稳定工作的运行。若在安装、调试、运行中发现有缺项，投标方免费补充至满足该设备组能够正常运行工况的供货。1.3 投标方应提供所有安装和检修所需专用工具等，并提供详细供货清单。1.4 提供运行所需的备品备件，并在投标书中给出具体清单。1.5投标方应承诺因本工程施工中需要增加盘柜,其单价不高于本合同相应的单价。1.6根据本招标文件，在投标方提交的图纸以及向设计院提供的技术资料（说明书中的图纸除外）当中，如果出现非投标方的供货范围的内容，投标方应当明确注明以示区别。1.7配套附件包括但不限于：配套短管、反法兰、配套螺栓、垫片、螺母、垫铁、预埋件、地脚螺栓、气动/液动元件连接件等。1.8投标方应提供随机备件、易损件、易/消耗品、专用工具、质保期备品备件，并且提供具体清单，以及推荐3年备品备件清单（供招标方选购参考）。投标方应向招标方提供必要的备品备件(含易损件、易/消耗品)，备品备件(含易损件、易/消耗品)应是新品，与设备同型号，同工艺，且能与所供设备部件、设备零件进行互换。投标方提供的说明书中应说明易损件、易/消耗品（如有）的品名，如果未能在说明书中进行说明，则不认为是易损件，易/消耗品。2 供货范围本期工程安装1台350MW燃煤机组，在本招标书中列出了单台机组安装的热工盘箱柜清单（不含备品、备件）的清单。投标方应提供1台350MW燃煤机组安装的热工盘箱柜、接线盒和伴热电缆。供货范围还应包括备品备件及专用工具的数量。供货清单：序号名称规格型号单位数量产地生产厂家备注1热控电源柜10CSB11,122200x800x600台22热控继电器柜10CCB01022200x800x600台23仪表保护箱1800x600x600台15不锈钢4仪表保护箱 1800x900x600台11不锈钢5仪表保护箱 1800x1200x600台1不锈钢6仪表保温箱1800x900x600台8不锈钢7仪表保温箱 1800x1200x600台3不锈钢8锅炉配电箱10CSA0110CSA052200x800x600台59汽机配电箱10CSB0110CSB032200x800x600台310自限温伴热带米150011伴热带终端密封盒只48随伴热带供货12伴热电缆其他附件套1具体型号由投标方填写13防冻配电箱10CSA211800X800X600台1内部设备随防冻配电箱供货备品备件、专用工具和消耗性材料。备品备件随机备品备件投标方在投标书中明确，并应提供推荐的备品备件目录。随机备品备件清单：序号名称规格型号单位数量产地生产厂家备注1234567891015个月备品备件清单：序号名称规格型号单位数量产地生产厂家备注123456789102.3专用工具随机专用工具投标方在投标书中明确，并应提供推荐的专用工具目录。专用工具：序号名称规格型号单位数量产地生产厂家备注12342.4进口件清单序号名称规格型号单位数量产地生产厂家备注123三技术文件和图纸的交付进度1 一般要求1.1 投标方提供的资料使用中国法定计量单位制。技术资料和图纸的文种为中英文对照，以中文为准，并采用电厂编码标识。外方提供的图纸和资料翻译成中文后随同原文一并提交招标方，图纸资料以中文为准，图纸资料除提供书面文件外还提供光盘，文字文件为word2003文件，图形文件版本为AUTOCAD 2004。1.2 资料的组织结构清晰、逻辑性强。资料内容要正确、准确、一致、清晰完整，满足工程要求。1.3 投标方资料的提交及时充分，满足工程进度要求。在技术协议签定时给出全部技术资料清单和交付进度，并经招标方确认。1.4 投标方提供的技术资料一般可分为投标阶段，配合工程设计阶段，设备监造检验阶段，施工调试试运、性能验收试验和运行维护阶段。投标方将满足以上四个阶段的具体要求。1.6 提供最终版的正式图纸的同时，应提供正式的AUTOCAD2004电子文件，正式图纸必须加盖公章和签字，注明资料为“土耳其IZDEMIR 1x350MW 超临界燃煤电站项目专用”，并注明正式资料及版次。最终资料应加盖“供施工（或设计配合）专用”章，最终资料提交后不得任意修改，设备到货后与所提资料不符所造成的一切返工和损失由投标方负责赔偿。1.7 投标方提供的随机技术资料为中英文版，共计硬拷贝(纸版资料)18份，电子光盘5份(其中2份硬拷贝和2份电子光盘交送CMEC北京总部，16份硬拷贝和3份电子光盘随设备装箱交至土耳其现场)1.8 对于其它没有列入合同技术资料清单，却是工程所必需的文件和资料，一经发现，投标方也及时免费提供。在机组(设备)有改进时，投标方及时免费提供新的技术资料。另外，需方根据需要，有权对供方提供的资料份数进行调整，供方应根据需方的需要及时免费提供有关文件资料。1.9 投标方要及时提供与合同设备设计制造有关的资料。1.10提供所有供货范围内执行机构的技术参数，技术图纸以及配套的定位器（如有）的参数和图纸等资料.2 资料提交的基本要求2.1投标方应提供的技术文件（但不限于）：(1)工厂质量认证材料、工厂概况和业绩表。(2)外协和外购的重要部件的生产许可证。(3)投标方应提供图纸和资料(温度测量仪表说明书)。2.2 设备监造检验所需要的技术资料 投标方应提供满足合同设备监造检验/见证所需的全部技术资料。2.3 配合工程设计的资料与图纸投标方应在投料前提供盘台箱柜所有相关图纸（结构图、装配图、内部布置图及接线图）给投标方确认2.4 投标方将提供的其它技术资料（招标方提出具体清单，投标方细化，招标方确认）包括以下但不限于：2.4.1 检验记录、质量证明文件（包括原材料合格证和各种检验合格证等）、试验报告及质量合格证等出厂报告8套（2正6副）。2.4.2 投标方提供在设计、制造时所遵循的规范、标准和规定清单。2.4.3 设备和备品管理资料文件，包括设备和备品发运和装箱的详细资料(各种清单)，设备和备品存放与保管技术要求，运输超重和超大件的明细表和外形图。2.4.4 详细的产品质量文件，包括材质、材质检验、焊接、热处理，加工质量、外形尺寸、水压试验和性能检验等的证明8套（2正6副）。2.4.5 投标方须提供的其他技术资料份数需满足招标方要求，包括但不限于：检验记录、试验报告/试验记录、材质证明、CE认证相关记录及质量合格证等出厂报告8套（2正6副）。四CE认证的配合与取得本协议规定的投标方供货范围的设备均应获得CE认证。（投标方已经获得CE认证证书、证书请见商务部分）五技术服务和设计联络1 投标方现场技术服务1.1 投标方现场技术服务人员的目的是保证所提供的合同设备安全、正常投运。投标方要派出合格的、能独立解决问题的现场服务人员。投标方提供的包括服务人天数的现场服务表应能满足工程需要。如果由于投标方的原因,下表中的人天数不能满足工程需要,招标方有权追加人天数,且发生的费用由投标方承担;如果由于招标方的原因,下表中的人天数不能满足工程需要,招标方要求追加人天数,且发生的费用由招标方承担。1.2投标方服务人员的一切费用己包含在合同总价中,它包括诸如服务人员的工资及各种补助、交通费、通讯费、食宿费、医疗费、各种保险费、各种税费,等等。1.3现场服务人员的工作时间应与现场要求相一致，以满足现场安装、调试、和运行的要求。招标方不再因投标方现场服务人员的加班和节假日而另付费用。1.4未经招标方同意,投标方不得随意更换现场服务人员。同时,投标方须及时更换招标方认为不合格的投标方现场服务人员。1.5 下述现场服务表中的天数均为现场服务人员人天数。现场服务计划表（格式）序号技术服务内容计划人月数派出人员构成职称 人数 备注1.6 在下列情况下发生的服务人天数将不计入投标方现场总服务人天数中:1.6.1由于投标方原因不能履行服务人员职责和不具备服务人员条件资质的现场服务人员人员天数；1.6.2 投标方为解决在设计、安装、调试、试运等阶段的自身技术、设备等方面出现的问题而增加的现场服务人天数；1.6.3 因其他投标方原因而增加的现场服务人员。1.7 投标方现场服务人员应具有下列资质:1.7.1 遵守中华人民共和国法律,遵守现场的各项规章和制度；1.7.2 有较强的责任感和事业心,按时到位:1.7.3 了解合同设备的设计,熟悉其结构,有相同或相近机组的现场工作经验,能够正确地进行现场指导；1.7.4身体健康,适应现场工作的条件；服务人员情况表姓名性别年龄民族政治面貌学校和专业职务职称 工 作 简 历 （包括参加了哪些工程的现场服务） 单 位 评 价 （按资质4条逐条评价） 单位 (盖章) 年 月 日 （注： 每人一表）1.8投标方现场服务人员的职责1.8.1投标方现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、安装和调试、参加试运和性能验收试验；1.8.2在安装和调试前,投标方技术服务人员应向招标方进行技术交底,讲解和示范将要进行的程序和方法。在设备安装前,投标方应向招标方提供设备安装和调试的重要工序和进度表,招标方技术人员要对此进行确认,否则投标方不能进行下一道工序。经招标方确认的工序不因此而减轻投标方技术服务人员的任何责任,对安装和调试中出现的任何问题投标方仍要负全部责任；投标方提供的安装、调试重要工序表序号工序名称工序主要内容备注注:此表内容在合同执行期间提供。1.8.3投标方现场服务人员负责全权处理现场出现的一切技术和商务问题。如现场发生质量问题，投标方现场人员要在招标方规定的时间内处理解决。如投标方委托招标方进行处理，投标方现场服务人员要出委托书并承担相应的经济责任；1.8.4 投标方对其现场服务人员的一切行为负全部责任；1.8.5 投标方现场服务人员的正常来去和更换应事先与招标方协商。1.9 招标方的义务招标方要配合投标方现场服务人员的工作,并在生活、交通和通讯上提投标方便。2 培训2.1 为使合同设备能正常安装、调试、运行、维护及检修,投标方有责任提供相应的技术培训。培训内容和时间应与工程进度相一致。2.2 培训计划和内容由投标方在投标文件中列出（格式）序号培训内容计划人月数培训教师构成地点备注职称人数2.3 培训的时间、人数等具体内容由供需双方商定。地点在本项目现场。投标方有责任给招标方及业主人员提供相应的技术培训，相关技术培训费用应包含在合同总价中.2.4 投标方为招标方培训人员提供设备、场地、资料等培训条件，并免费提供食宿和交通方便。3 设计联络3.1 设计联络会的目的是保证合同设备和电厂的成功设计，及时协调和解决设计中的技术问题，协调招标方和投标方，以及各投标方之间的接口问题。投标方为招标方设计联络人员提供设备、场地、资料等条件，并免费提供食宿和交通方便。3.2 设计联络会议题3.2.l 明确接口,研究双方工作计划、配合资料要求和进度。3.2.2 检查设计接口,供货接口衔接,相互资料提供和配合。3.2.3 讨论施工、运输方案 解决详细设计遗留技术问题。 讲座设备验收、考核相关事宜。有关设计联络的计划、时间、地点和内容要求由供需双方商定。附件一设备油漆规范1. 设备油漆详见通用技术规范书。本工程属于海滨电厂，投标方供货设备和管道等需考虑防盐雾腐蚀及其海边环境的影响。要求对设备裸露金属部分进行长效防腐处理。2. 供方应保证漆膜在项目现场盐雾腐蚀较严重的环境中的可靠性和耐用性。3. 全部油漆均在工厂内涂刷，供方应提供足够用量的补漆用于现场补漆。涂漆的一般要求：涂漆标准和施工规范适用于亚热带潮湿热带气候的防腐涂漆。在设计必须的油漆系统时，除了强调防腐性能外，也考虑防水、防高温、防潮和防蒸汽等。因此，具有强粘附力、更好的紧密度以及完美耐腐蚀和良好防水、防蒸汽性能的环氧涂层将用作底漆和中间涂层；将使用具有良好耐风雨性、完美光泽和色泽稳定性以及更好防霉性的醇酸树脂面漆。设备的涂漆应符合JB2759-80的有关规定。碳钢件的表面涂红丹防锈漆，厚度为100m。设备凡需要油漆的所有部件，在油漆前必须对金属表面按有关技术规定进行清洁处理。刷二道底漆、二道面漆，第二道面漆现场涂刷，投标方供货，油漆颜色由招标方确定。2. 设备油漆详见通用技术规范书，设备面漆颜色由招标方提供。3投标方的包装方案应当能够满足长途海运以及现场存储期间的盐雾防腐要求，确保热工盘箱柜内部元件和外部不发生锈蚀。投标方提应当在标书中提供满足上述要求的包装方案。4. 投标方供货的连接件，触点等均应确保长期海运和现场长期运行不锈蚀。附件二 设备监造、检验和性能验收试验1 概述1.1 本附件用于合同执行期间对投标方所提供的设备（包括对分包外购设备）进行检验、监造和性能验收试验，确保投标方所提供的设备符合第一章规定的要求。1.2 投标方在本合同生效后1个月内，向招标方提供与本合同设备有关的监造、检验、性能验收试验标准。有关标准符合第一章的规定。如涉及到业主检验项目，招标方将检验项目提前通知投标方。投标方应在检验前4个月提交检验大纲；至少在检验时间前1.5个月，投标方应提交详细的检验方案。检验大纲及检验方案内容应由招标方确认。1.3检验、试验验收记录及其相关记录或报告应向招标方提供8套（2正6副）。2. 工厂检验2.1 工厂检验是质量控制的一个重要组成部分。投标方将严格进行厂内各生产环节的检验和试验。投标方提供的合同设备将签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。2.2 检验的范围包括原材料和元器件的进厂，部件的加工、组装、试验至出厂试验。2.3 投标方检验的结果要满足第一章的要求，如有不符之处或达不到标准要求，投标方要采取措施处理直至满足要求，同时向招标方提交不一致性报告。投标方发生重大质量问题时将情况及时通知招标方。2.4 工厂检验的所有费用包括在合同总价之中。3 设备监造3.1 监造依据根据本合同和原电力工业部、机械工业部文件电办（1995）37号大型电力设备质量监造暂行规定和驻大型电力设备制造厂总代表组工作条例的规定，以及国家有关规定。3.2 监造方式文件见证、现场见证和停工待检，即R点、W点、H点。每次监造内容完成后，投标方和招标方监造代表均须在见证表格上履行签字手续。投标方复印3份，交招标方监造代表1份。R点：投标方只需提供检查或试验记录或报告的项目，即文件见证。W点：招标方监造代表参加的检验或试验的项目，即现场见证。H点：投标方在进行至该点时必须停工等待招标方监造代表参加的检验或试验的项目，即停工待检。招标方接到见证通知后，应及时派代表到投标方检验或试验的现场参加现场见证或停工待检。如果招标方代表不能按时参加，W点可自动转为R点，但H点如果没有招标方书面通知同意转为R点，投标方不得自行转入下道工序，应与招标方商定更改见证时间，如果更
