云贵国际酒店污水源热泵空调系统建设可行性方案.doc

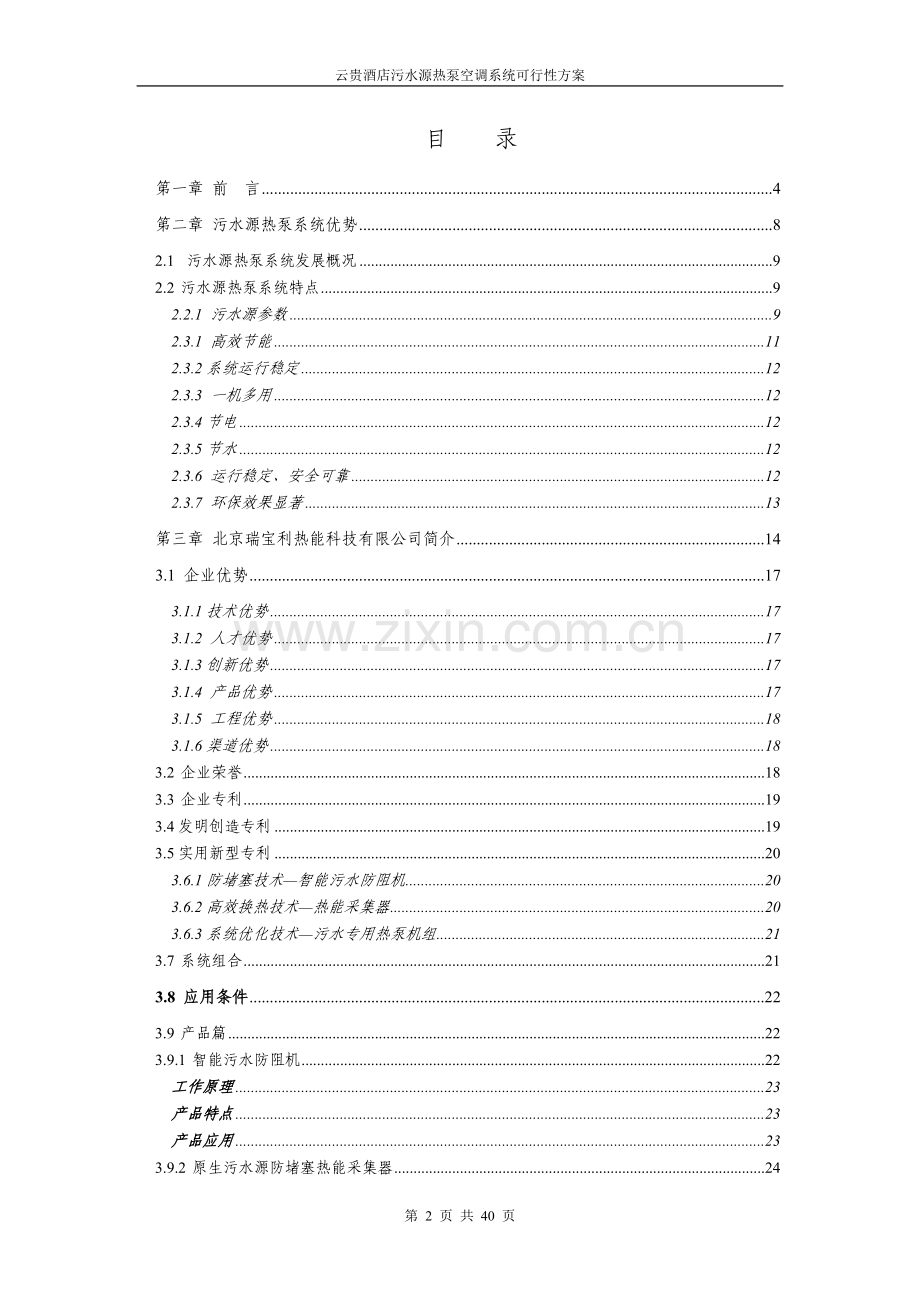

云贵酒店污水源热泵空调系统可行性方案云贵国际酒店污水源热泵空调系统可行性方案 目 录第一章 前 言4第二章 污水源热泵系统优势82.1 污水源热泵系统发展概况92.2 污水源热泵系统特点92.2.1 污水源参数92.3.1 高效节能112.3.2系统运行稳定122.3.3 一机多用122.3.4节电122.3.5节水122.3.6 运行稳定、安全可靠122.3.7 环保效果显著13第三章 北京瑞宝利热能科技有限公司简介143.1 企业优势173.1.1技术优势173.1.2 人才优势173.1.3创新优势173.1.4 产品优势173.1.5 工程优势183.1.6渠道优势183.2 企业荣誉183.3 企业专利193.4发明创造专利193.5实用新型专利203.6.1防堵塞技术智能污水防阻机203.6.2高效换热技术热能采集器203.6.3系统优化技术污水专用热泵机组213.7 系统组合213.8 应用条件223.9 产品篇223.9.1 智能污水防阻机22工作原理23产品特点23产品应用233.9.2 原生污水源防堵塞热能采集器24工作流程243.9.3污水专用满液式热泵机组253.9.3.1工作原理253.9.3.2工作流程253.9.3.3产品特点26第四章 本项目污水源热泵系统设计方案274.1 项目背景274.2 设计依据274.3 设计参数274.3.1 室外计算参数274.3.2 污水设计参数284.3.3 设计负荷284.4本方案设计概述294.4.2 污水防阻机+污水源热泵机组方案（直接式系统）294.4.2.1 污水源热泵机组选型294.4.2.2 智能防阻机选择304.4.2.3 机房其它设备选型304.4.2.4 机房配电304.4.2.5 直接式系统流程图314.4.2.6 机房投资费用314.4.2.7 机房设备运行费用324.4.2.8 采用直接式系统投资及运行费用32第五章 污水源热泵系统评价335.1社会效益评价335.2 环境效益评价34第六章 北京瑞宝利公司样板工程介绍366.1 北京昆仑饭店366.1.1 昆仑饭店概况366.2 悦都大酒店396.2.1 悦都大酒店项目概况396.3 南宁喜相逢大酒店406.3.1南宁喜相逢大酒店概况406.3.2污水源热泵空调系统运行状况41第一章 前 言国家提出“十二五”期间GDP 能耗要降低16%-17%的目标，国家财政部、建设部发文关于推进可再生能源在建筑中应用的实施意见以及可再生能源建筑应用专项资金管理暂行办法，明确指出“十二五”期间，可再生能源应用面积占新建建筑面积比例为25%以上，到2020年，可再生能源应用面积占新建建筑面积比例为50%以上。2006 年7月25 日国家发展改革委等八部委局联合印发关于印发“十一五”十大重点节能工程实施意见的通知(发改环资20061457号)，对一些重大节能工程项目和重大节能技术开发、示范项目给予投资、资金补助或贷款贴息支持。1.1 污水源热泵相关政策能源危机、环境保护和生活水平的提高，都要求建筑节能，建筑节能已经是全球建筑界经过深思熟虑以后，所做出的共同抉择。 所谓建筑节能，就是在满足居住舒适性要求的前提下，在建筑中采用高能效比的空调设备和新型的隔热保温墙体材料，达到节约能源、减少能耗、提高能源利用效率。“可再生能源建筑应用”指利用浅层地源地能、太阳能等可再生能源，在建筑领域进行空调制冷、热水供应、供电照明等方面的应用。 近年来，我国建筑能耗的总量逐年上升，在能源总消费量中所占的比例已从上世纪70年代末的10%，上升到近年的27.45%。而国际上发达国家的建筑能耗一般只占全国总能耗的13%左右。 十六大提出，到2020年国内生产总值在2000年的基础上翻两番，建设小康社会，实现可持续发展的三个目标，对节能及能源结构的改变提出了更高的要求。为此，建设部制定了建筑节能技术政策19962010，目标是，从2005年起，新建住宅的空调能耗应在2000年的基础上再节约30%；积极推动可再生能源在建筑领域中的应用，有效降低建筑能耗，贯彻国家可再生能源法。之后，财政部和建设部在北京召开了可再生能源在建筑中推广会议，大力开发、推广可再生能源建筑项目工程。2008年3月全国人民代表大会审议通过的关于2007年中央和地方预算执行情况与2008年中央和地方草案的报告确定加大对科技创新和节能减排的支持力度，中央财政安排节能减排资金270亿元，增加35亿元，采取以奖代补等方式，支持十大重点节能工程、中西部地区污水管网、污染减排监管体系等建设。1.2 污水源热泵奖励措施2005年，我国出现了能源短缺，能源价格猛涨的情况，国家开始加大节能管理的力度，相继出台了数项鼓励节能产品和技术发展的政策和措施，一些地方政府还出台了直接扶持地源热泵技术发展的政策。在此推动下，又有大批新的企业进入地源热泵市场，形成了中国地源热泵行业发展的第二次高潮，并持续至今。这次高潮的特点是进入者以系统集成商为主，在推广过程中更注重系统应用技术而非设备制造技术。同时，由于奥运场馆地源热泵应用的示范作用，以及房地产市场对节能技术需求的增加，对地源热泵产业的发展起源热泵产业正面临着前所未有的行业发展机遇。 面对严重的能源形势，党中央、国务院坚决走节能、减排、降耗，发展资源节约型、环境友好型经济，大力开发利用可再生能源的道路2006年初国家下达了可再生能源建筑应用专项资金10368万元，用于可再生能源建筑应用示范补助。城乡居民拥护使用每只高效照明产品，中央财政将按中标协议供货价格的50%给予补贴，而大宗用户的每只高效照明产品，中央财政将给予30%补贴。 2007年8月，财政部和国家发改委联合印发了节能技术改造财政奖励资金管理暂行办法，规定企业每节能1吨标准煤中央财政奖励200-250元。办法规定对十大重点节能工程强化节能减排考核审计制度的同时，国家又制定了从税收、信贷到资金补贴等一系列的节能减排激励政策，鼓励节能技术、节能产品的推广，源热泵技术便是其中之一。国家还先后颁布了中华人民共和国可再生能源法、可再生能源产业指导目录、可再生能源中长期发展规划、国家中长期科技发展纲要等法规、规划，鼓励、扶持开发利用可再生能源，以求从根本上缓解我国严重的能源形势，解决我国能源紧缺问题。 管理办法规定可再生能源专项资金主要支持利用地源热泵和地下水源热泵技术供热制冷；地表水丰富地区利用淡水源热泵技术供热制冷；沿海地区利用海水源热泵技术供热制冷；利用污水源热泵技术供热制冷与建筑一体化的太阳能供应生活热水、光电转换、照明等。示范的城市，中央财政将予以专项补助。资金补助基准为每个示范城市5000万元，具体根据2年内应用面积、推广技术类型、能源替代效果、能力建设情况等因素综合核定，切块到省。推广应用面积大，技术类型先进适用，能源替代效果好，能力建设突出，资金运用实现创新，将相应调增补助额度，每个示范城市资金补助最高不超过8000万元；相反，将相应调减补助额度。各省补贴情况如下：北京市主要内容：规定在本市辖区内建设的各类项目，供热制冷系统选用热泵系统的，根据市规划委核定的建筑面积从本市固定资产投资中安排一次性补助，补助标准为：地下（表）水源热泵35元/平方米，地源热泵和再生水源热泵50元/平方米。采用热泵系统的供暖企业参照我市清洁能源锅炉供暖价格收取采暖费，具体价格由各区（县）价格主管部门核定。吉林省1、吉电营2008290号 主要内容：地源热泵用电自2008年采暖期起（当年10月份起至次年4月份）执行居民生活电价。2、长春市人民政府办公厅关于建筑领域应用可再生能源的实施意见（长府办发200945号）主要内容：减免相关收费。对采用太阳能与建筑一体化的建筑工程项目，政府减收工程项目每平方米20元的城市基础设施配套费；对采用地源热泵和水源热泵技术的项目，政府减半收取城市基础设施配套费；对在村（镇）建设中采用可再生能源的建筑工程项目，市、县（市）两级政府从城市维护建设税小城镇建设专项资金中按一定比例给予扶持奖励。重庆市重庆市可再生能源建筑应用示范工程专项补助资金管理暂行办法渝财建2007427号对利用可再生能源热泵机组的空调，按机组额定制冷量每千瓦补贴人民币800元； 利用可再生能源提供生活热水的高温热泵机组，按机组额定制热量每千瓦补贴人民币900元。宁波市宁波市节能专项资金管理办法采用合同能源管理模式的节能应用项目，在取得实际节能降耗效益后，被评定为宁波市合同能源管理示范项目的，按项目实际设备技术投资额的20%予以补助，其中：补助资金的50%给予合同能源管理服务机构，补助资金的50%给予节能应用单位。单个机构或单位当年最高补助额不超过80万元。第二章 污水源热泵系统优势我国北方地区，冬季采暖主要是依靠煤、石油、天然气等石化燃料的燃烧来获得。采暖与环保成为一对难以解决的矛盾。城市污水是北方寒冷地区不可多得的热泵冷热源。它的温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，这种温度特性使得污水源热泵比传统空调系统运行效率要高，节能和节省运行费用效果显著。 原生污水源热泵机组以原生污水为热源，冬季采集来自污水的低品位热能，借助热泵系统，通过消耗部分电能，将所取得的能量供给室内取暖；在夏季把室内的热量取出，释放到水中，以达到夏季空调的目的。2.1 污水源热泵系统发展概况污水源热泵空调技术是我国当前各类热泵技术中发展和应用前景最被看好的一类技术，节能减排效果显著。本文系统地介绍了污水源热泵技术研究和应用最新进展和技术发展趋势，总结了我国污水源热泵空调技术的特色和进展状况，最后分析了污水源热泵空调技术在实际应用中存在的问题，指出了污水换热器污水侧除污与强化换热是目前污水源热泵技术在解决稳定取水问题后，又一个迫切需要解决的关键问题。我国学者早在80年代末就开始关注国外污水源热泵技术的研究与应用进展，马最良教授分析了工业污水源热泵在不同地区的节能效果，对早期在我国推广应用污水源热泵技术起到重要作用。首例城市污水源热泵系统到2000年才在北京高碑店污水处理厂示范成功，此后，北京北小河污水处理厂、秦皇岛海港区污水处理厂、石家庄桥东污水处理厂等相继建成污水源热泵系统，但上述工程均采用污水厂二级污水(水质好、污杂物含量低)为低位热源，没有解决污水取水过程中的污杂物堵塞问题。真正对我国城市污水源热泵空调技术的应用和发展起到重大推动作用的研究，是哈尔滨工业大学孙德兴教授的科研团队完成的城市原生污水热能资源化工艺与技术，该技术于2003年9月份开始应用于哈尔滨望江宾馆，成功运行两年后，于2005年6月通过黑龙江省科技鉴定，鉴定委员会对该技术给予了“世界首创，国际领先”的好评。2.2 污水源热泵系统特点2.2.1 污水源参数 2.2.1.1 污水水质 城市污水包括工业废水,工业冷却水，及生活污水,而城市二级污水是经过一级物化处理和二级生化处理，去除了污水中大量的杂质,降低了污水的腐蚀度，更有利于污水中热能提取.。2.2.1.2污水水温保障 城市污冬暖夏凉,常年温度稳定,污水水温在冬季比环境温度高15-20度,夏季温度比环境温度低10-15度.因此热泵具有良好的热源,污水源热泵利用温差在5度,因此污水源热泵完全可以在高效率运行. 2.2.1.3 污水量的保证 我国可利用的污水资源十分丰富，应充分利用原生污水中的热能进行区域供热。成为新能源节能技术。本文以污水为热源对原生污水水源热泵空调系统供热方案与传统锅炉供热方案进行能耗和技术经济比较，说明原生污水水源热泵空调系统供热方案是一种节能、经济、环保的供热方案。当污水水源温度低于40时，原生污水源热泵供热方案的年费用值低于燃油和燃气锅炉供热方案而高于燃煤锅炉供热方案；当污水水源温度高于50时，原生污水直接供热和污水热泵调峰供热方案的年费用值均低于燃煤锅炉供热方案，可与传统供热方案相竞争。2.2.1.4 污水源热泵系统特点污水作为这类热泵系统冷热源的关键，在这里被定义为工业废水与生活污水的总和。虽然，污水在普通人看来是一种“利用意义不大的脏水”，但是在专家眼中它却是一种“宝贝”、一种城市中非常难得的可再生性清洁能源。 大型酒店在热能的供应上需要消耗大量的电能，这样所支出的成本将大大提高，在资源日益紧张的今天，采用节能的设备至关重要。 据介绍，使用原生污水（市政干渠污水）与污水处理厂的二级出水作为冷热源时，有以下特点：第一，城市污水量占城市供水量的80%以上，数量可观。第二，城市污水水温相对较高且随季节变化幅度较小，通常在10以内，具有冬暖夏凉的特性；温度全年浮动在1025之间，适合暖通空调系统冬夏两用；供暖时水温较地下水温高35，制冷时较空气温度低1015。第三，城市污水热能分布与人口及城市工业化程度基本成正比，将城市污水作为一种新能源，在优化能源结构的同时，还能有效缓解能源缺乏及分布不均匀的问题。第四，污水作为一种载热水体，其热容量大，相对空气源、土壤源而言，换热设备具有更高的传热系数，使得热泵系统运行效率提升。第五，城市污水较空气源、地下水源、土壤源以及其他离建筑物较远的冷热源更具经济价值，体现为系统的初投资相对较低，即便与常规冷热源系统相比，初投资也要低很多。第六，污水源热泵系统可以最大程度地避免集中空调内“致命杀手”军团菌的存在。污水源空调没有冷却水（冷却塔）系统，有效地减少了这种病菌的传播区域和途径。2.3 污水源热泵系统优势原生污水源热泵是利用了城市废热作为冷热源，进行能量转换的供暖空调系统，污水经过换热设备后留下冷量或热量返回污水干渠，污水与其他设备或系统不接触，污水密闭循环，不污染环境与其他设备或水系统。供热时省去了燃煤、燃气、然油等锅炉房系统，没有燃烧过程，避免了排烟污染；供冷时省去了冷却水塔，避免了冷却塔的噪音及霉菌污染。不产生任何废渣、废水、废气和烟尘，环境效益显著。我国年污水排放量达464亿m3，可节省用煤量0.33亿吨，以全国年总能耗30亿吨标煤计算，达到了1.1%，若按暖通空调的一次能源消耗量10亿吨标煤计算，达3.3%。同时每年可减少排放量达72万吨。 2.3.1 高效节能 冬季，污水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高。 2.3.2系统运行稳定 水体的温度一年四季相对稳定，其波动的范围远远小于空气的变动，是很好的热泵热源和空调冷源，水体温度较恒定的特性，使得热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。不存在空气源热泵的冬季除霜等难点问题。2.3.3 一机多用 此热泵系统可供暖、空调，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统。城市污水热泵空调系统利用城市污水，冬季取热供暖，夏季排热制冷，全年取热供应生活热水，夏季空调季节可实施部分免费生活热水供应。一套系统冬夏两用，实现三联供。2.3.4节电 污水源热泵将污水热能连同热泵机组本身产生热能一并转移到室内,能效比高达4.5-6.0,能源利用率是电采暖的3-4倍, 污水源热泵与空气源热泵相比,夏季冷凝温度低,冬季蒸发温度高, 能效比和性能系数大大提高,而运行工况稳定,比传统中央空调节省30-40的运行费用。2.3.5节水 污水源热泵无需设冷却塔,节约了大量水资源. 2.3.6 运行稳定、安全可靠 污水源热泵既可省去打井费用，又不需要抽水与回灌所需动力，也可避免因回灌而引起的水资源破坏的问题。2.3.7 环保效果显著 污水源热泵不需要锅炉，没有燃烧过程,不存在固体废弃物，有毒有害气体及烟尘排放问题,是环保型中央空调。 比较而言，污水源热泵系统可以利用更少的电能，从污水中获得更多能量，然后供给用户制冷及采暖。同时，污水源空调系统在夏季的使用过程中由于不用设置冷却塔，不仅减少了相当一部分的运行能耗，更消除了冷却塔在使用过程中对环境造成的不良影响。这方面在其冬季的使用过程中表现得更为明显，由于没有传统空调系统中为建筑供热所配置的锅炉，污水源热泵系统能避免造成大气严重污染的烟气排放。由此看，传统的供冷和供热方案效率低、运行能耗费用高，而污水源热泵系统不论从供热供冷的效率，还是从未来的能源费用来看，都具有明显优势。 2.4 污水源推广优势 传统的供热方式会对环境造成一定的破坏，而原生污水源热泵供热利用清洁能源，提高能源综合利用率，降低大气的污染程度，有利于生态平衡和环境保护，是一种新能源节能技术。随着热泵技术的不断发展，一直未能合理利用的污水中的热能逐渐受到人们的关注，被认为是未开发利用的清洁能源。在北京、哈尔滨、长春、沈阳、天津、大连等47个大中城市每天排放的污水中，可利用的热量可达到1.26 GJ/d132.72 GJ/d。作为原生污水源热泵空调系统的低位热源，污水应具备下列条件：水温较高且稳定；污水水量大，排除污水的时间同用户用热时间相同；污水水质较好，对换热器管道的腐蚀性小；污水水源距热用户的距离较近。经过调查研究发现，含油污水是一种较好的低位热源。在我国大庆盘锦和胜利、大港等油田，经过几十年的开采，目前，在原油开采过程中，携带大量的中低温含油污水。在大庆油田，开采上来的原油中80 %为40左右的污水，每年2亿多吨。为保证原油的产量，这些污水必须回注到地下，其中蕴含大量热能若通过热泵进行区域供热，可解决大庆地区500多万平方米的城市区域供暖问题。含油污水水质较好，经深度处理后的污水含油量仅为1.8 mg/l，且污水水温较高，在3540左右，全年温度波动不大，污水水量充足，昼夜连续不断。污水处理站离热用户的距离较近，一般在1000米以内，这为污水水源热泵区域供热提供了良好的条件。利用污水源热泵系统回收城市污水中的热能，既开发了一种清洁能源，同时又降低了城市废热的排放、保护了环境，污水源热泵系统理应有着广阔的应用前景。从目前来看，污水源热泵系统仍然有包括清洁技术和系统形式的选择、污水源水温和流量以及其保证性和经济性等问题亟待解决，这些技术门槛将直接影响到污水源热泵系统未来在中国的应用和发展。合理利用再生资源，拥有着重要的历史意义。城市污水热能的开发就是一种非常重要的再生能源，城市污水水域热泵的推广与使用，对净化环境，节能减排，起到至关重要的作用。城市污水综合利用方法也是比较理想的再生能量运行方法，在其推广运行中还需加大研究与探索。第三章 北京瑞宝利热能科技有限公司简介近年来，我国在建筑业的发展上取得了举世瞩目的成就，高楼大厦无时不刻在我们身边拔地而起。实践表明，建筑业在我国国民经济中的支柱产业作用日益明显。同时伴随着城市化高峰的到来与我国工业化进程的突飞猛进，使得我国经济社会的可持续发展正面临着严峻的考验。建筑能耗的比重在越来越大，供热制冷材料也成为温室气体的主要排放源之一。据了解，目前建筑能耗已经占到我国社会总能耗的20%30%因此推广绿色建筑，实现节能发展，势在必行！原生污水源热泵技术的崛起，为我国绿色建筑之路产业开辟了新的途径。 所谓绿色建筑，主要指在建筑的全寿命周期内，做到最大限度的节约资源（包括节能，节水，节地，节材）、增强环境保护并减少污染。为人们的生活提供健康，适用和高效的使用空间，与自然和谐共生的建筑。从未来发展角度看来，绿色建筑除隐藏着许多节约能源，节约资金，等经济效益之外，还给我们带来了是巨大的社会效益和环境效益，是实现建筑行业低碳发展，构筑未来的低碳生活的必要途径，市场前景非常乐观。所以，在制冷供暖技术兴起的今天，推陈出新势在必行。瑞宝利自主研发的原生污水源热泵技术为建筑提供制冷供暖无疑是实现绿色建筑未来的最佳之举。 原生污水源热泵技术主要是一种利用城市污水作为冷热源，借助压缩机系统，消耗少量电能，进行能量转换的夏天制冷，冬天供暖的新技术。污水源热泵技术充分利用城市污水作为可再生能源，具有重要的节能与环保价值，是资源再生利用，建设资源节约型和环境友好型社会的重要举措，该技术较集中供热节省运行成本20%以上，较其他方案供热节省能源15%以上。据统计，我国现在每年新增建筑面积20亿平方米，而这些新增建筑物大多数均未采用有效的节能技术，采用污水源热泵技术，在高效节能的同时，又省去了传统供暖燃煤、燃气、燃油等造成的气体排放，可谓一举多得。 目前，污水源热泵技术业已得到了社会广泛的认可与国家的大力支持。北京瑞宝利热能科技有限公司就是国家重点支持的高新技术企业之一。公司坚持以节能降耗，绿色环保为主要发展方向，专业从事原生污水源热泵、污水源热泵、土壤源热泵供暖空调系统的研发、制造设计、施工以及原生污水热能采集设备的自主研发、制造。 目前在国内多个省都有公司产品与技术的原生污水源热泵技术项目，如北京南站污水源热泵技术项目、山东威海广信百度城污水源热泵技术项目、广西南宁喜相逢大酒店污水源热泵技术项目、太原市国瑞苑大厦污水源热泵项目与石家庄缔景城污水源热泵项目等。至今运行良好，得到了社会各界的一致好评。 如今，节能环保已成为了社会各界关注的焦点话题，站在技术层面的角度上来讲，低碳经济正在要求我们为建筑业建立一个低碳的能源系统、低碳技术体系与低碳产业链。所以改变高能耗的生活方式，采用先进的节能手段打造绿色建筑，是今后建筑业发展的必然趋势。瑞宝利原生污水源热泵技术利用城市原生污水作为建筑制冷供暖的冷热源，既实现了城市废热的回收利用，变废为宝，又开发了一种新的可再生清洁能源，完全符合国家发展的大方向。公司的“原生污水源热泵供暖空调系统成套技术”具有独立的知识产权，包含了12项国家专利技术与产品，真正成功地解决了污水对换热设备的堵塞与污染这个世界性难题，使大规模应用污水作为热泵供暖空调系统的冷热源成为现实，被国家科技鉴定委员会鉴定为“世界首创 技术国际领先”。同时公司得到国家发改委、环保部、建设部、科技部等的大力扶持，于2007年获得了国家自然科学基金项目资助和科技攻关项目支持，并荣获了2007年中国创新成果大奖、科技成果转化大奖、中国创新成果100强企业称号，在2008年又被列为国家火炬计划项目实施单位，在2009年获得了改革开放30周年自主创新示范单位。近年来，得到各项国家奖励和资金支持达数百万元。公司现已完成30多个污水源热泵系统项目（国家示范项目8个），累计建筑面积400余万平方米，技术成熟、运行稳定且节能效果显著，得到了社会用户的一致好评。勇于创新是我们前进的动力，节能环保是我们努力的宗旨。 “以人为本、开拓创新、严谨务实、精益求精”是我们不变的经营理念，瑞宝利热能科技愿与您携手并肩共创美好的明天！3.1 企业优势3.1.1技术优势 公司的“原生污水源热泵空调系统成套技术”得到了国家鉴定委员会的高度评价“世界首创，技术国际领先”。针对用户需求及其所在区域的气候、环境和地质等条件，可进行多种设计并推荐最佳方案。3.1.2 人才优势 公司重视人才培养和技术交流。专业化的经营和定期培训，打造了一支严谨认真、精干高效的工程设计和施工队伍，确保了工程质量。3.1.3创新优势 公司创建了一支研发设计顾问团队，并先后与清华大学、北京工业大学、北京建筑工程学院以及国家建筑节能研究中心建立了密切的科研合作依托关系。公司现已获得12项国家专利，开发了污水防阻机（4次更新换代）、原生污水源热泵机组、宽宽流道板式换热器、污水专用管壳式换热器等系列产品，持续增强企业的核心竞争力。创新是我们的独特优势，源自于我们的技术实力和对客户价值取向的把握。3.1.4 产品优势 拥有独立的生产基地，实现了生产的规模化、标准化和产业化。在通过内部生产运作的管理提升实现成本最优化的同时，其先进的生产设备及精湛的工艺，实现了臻于完美的产品品质。2009年“瑞宝利”牌热泵系列产品被评为“中国热泵行业最具影响力品牌”、“中国热泵行业自主创新十大领先品牌”和“中国热泵行业十大满意品牌”。3.1.5 工程优势 完成的项目数量居全国首位，范围涵盖了酒店、宾馆、车站、商场、住宅、厂房等。这些项目运行稳定，经济和环境效益显著，为公司树立了良好的品牌形象，并使企业积累了丰富的经验。3.1.6渠道优势 在全国范围内拥有近百家代理商，并在重点地区设立子公司。该渠道管理模式使公司得以迅速了解客户需求及行业的发展趋势。同时与众多的知名企业达成长期的战略合作伙伴关系或战略联盟。3.2 企业荣誉 2005年 担任第四届“中国科学家论坛”特邀嘉宾2006年 荣获中国最具影响力创新成果大奖被评为中国建设科技自主创新优势企业荣获中国制冷奖杯2007年 荣获科技成果转化大奖被评为中国创新成果100强企业加入2007中国企业节能减排宣言成员企业荣获高新技术企业认定证书担任“第十届中国北京国际科技产业博览会”特邀嘉宾入编技术与产品选用手册2008年 被评为国家火炬计划项目实施单位 担任第七届“中国科学家论坛”特邀嘉宾2009年 被评为改革开放30周年自主创新示范单位被评为中关村高新技术企业被评为全国科技创新中小企业示范单位成为建设部科技发展促进中心建设科技理事会的理事单位被评为高新技术企业成为中国可再生能源学会地源热泵专业组单位会员成为中国建设信息供冷供热杂志的理事单位“瑞宝利”牌热泵系列产品被评为“中国热泵行业最具影响力品牌”“ 中国热泵行业自主创新十大领先品牌”“ 中国热泵行业十大满意品牌”2010年 被评为中国AAA级重质量、守信用企业2011年 获得北京市科学技术三等奖3.3 企业专利3.4发明创造专利城市原生污水及地表水源热泵系统智能型污水防阻机/专利号：2008100973104原生污水源智能自清防堵塞热能采集器/专利号：2008100973119污水及地表水源热泵无阻塞压力平衡防阻装置及其系统/专利号：ZL 2006 1 0910437.9智能污水防阻机/专利号：2008101678083污水源专用热泵机组及其系统/专利号：2010101221319污水源专用热泵及其系统/专利号：20102012851233.5实用新型专利城市原生污水及地表水源热泵系统智能型污水防阻机/专利号：ZL 2008 2 0114364.2原生污水源智能自清防堵塞热能采集器/专利号：ZL 2008 2 0114365.7污水及地表水源热泵水源螺旋式连续过滤装置/专利号：ZL 2007 2 0310709.73.6变革篇 相较于其它热源，污水源热泵空调系统的技术关键和难点在于防堵塞、防腐蚀和防污染。我公司自主研发的“原生污水源热泵空调系统成套技术”不仅成功的解决了这些问题，而且提高了系统的能效比、稳定性和可靠性，为中国乃至世界地源热泵技术的发展做出巨大贡献。国家鉴定委员会的鉴定结论: “世界首创，技术国际领先”。该套技术主要包含以下三项内容：3.6.1防堵塞技术智能污水防阻机 智能污水防阻机成功地消除了劣质污水对系统中换热设备及管路的堵塞，使大规模应用污水作为热泵系统冷热源成为现实，将可再生能源利用技术提高到新的高度。3.6.2高效换热技术热能采集器该产品综合了智能污水防阻机和热交换器的功能，传热系数K=2000W/(m2)。因此间接式系统的组合得以简化，效率得以提高。3.6.3系统优化技术污水专用热泵机组这种机组实现了污水和原生污水的直接利用。该技术已应用在多项工程中，其实用性、稳定性和可靠性得到了很好的验证。3.7 系统组合图3.1 污水源热泵系统组合原理图组合一：污水经过智能污水防阻机过滤后，直接进入污水专用满液式热泵机组（直接式系统）组合二：原生污水进入智能自清洗防堵塞热能采集器与中介水进行换热，换热后中介水进入满液式热泵机组（间接式系统）组合三：污水经过智能污水防阻机过滤后进入污水专用板式换热器与中介水换热，换热后中介水进入满液式热泵机组组合四：污水经过智能污水防阻机过滤后进入污水专用管壳式换热器与中介水换热，换热后中介水进入满液式热泵机组组合五：原生污水直接进入原生污水专用满液式热泵机组l 直接式污水源热泵系统（简称直接式系统）污水与机组直接接触l 间接式污水源热泵系统（简称间接式系统）中介水与机组直接接触本项目拟对组合一和组合二进行比较。详见第四章。3.8 应用条件建筑物附近有污水（城市污水、江河湖海水、工业中水等）源，且流量稳定；污水流量、温度（5）及其与建筑物的距离满足引退水要求；满足污水源热泵系统所需电力条件（220V380V）。以上仅为基础条件，进行方案设计时还应考虑项目所在地区的气候、环境、地质等条件。3.9 产品篇3.9.1 智能污水防阻机污水防阻技术伴随公司的技术革新而逐渐成熟，其产品的更新十分迅速，现已发展到第七代（智能污水防阻机/专利号：2008101678083）。智能污水防阻机是污水源热泵系统中的关键设备，用于过滤热源。从而实现系统的长期无堵塞运行。该产品的应用成功地消除热源对系统中污水换热设备的堵塞，保证了系统运行的长期性、稳定性和可靠性。图3.2 第七代智能防阻机外形图工作原理活塞式挤出原理 智能污水防阻机内部的主要机械部件包括：过滤网筒（固定不动）、活塞杆件、带铰刀的螺旋推杆等。污水进入智能污水防阻机，直径较大的污杂物附着在过滤网面内壁，螺旋推杆旋转并带动铰刀切割其内壁，切割下来的污杂物被输送到活塞杆件的容污区并被其带至冲洗区，污水回水流过并携带污杂物回到污水干渠中。工作流程污水从一级污水进水口1进入智能污水防阻机，直径较大的污杂物附着在过滤网筒内壁，螺旋推杆旋转并带动铰刀切割其内壁，所得污杂物被输送到活塞杆件的容污区并被其带至冲洗区；过滤后的污水经二级污水出水口2进入污水换热设备（污水源热泵机组/污水换热器），换热后经二级污水进水口3进入智能污水防阻机，携带冲洗区内的污杂物从一级污水出水口4离开，重新回到污水干渠中。 图3.3 智能防阻机原理示意图产品特点智能污水防阻机有能耗低、体积小、无混水、智能自控灵活、过滤精度高、无混水等优点，且可与污水源热泵机组直连。产品应用应用智能污水防阻机，直接式系统和间接式系统均可实现3.9.2 原生污水源防堵塞热能采集器原生污水源智能自清防堵塞热能采集器（专利号：2008100973119）简称热能采集器，主要应用于城市原生污水源热泵系统中，其功能等同于智能污水防阻机+污水专用换热器，是瑞宝利的另一项专利产品。工作原理通过该设备，城市原生污水与中介水在温差作用下进行热量交换。图3.4 热能采集器外形图产品特点（1）换热效率高、换热系数大；（2）结构紧凑，节省安装空间；（3）换热系数高；（4）防堵性、防腐蚀性强；（5）安装、维护方便；工作流程污水和中介水通过该设备进行热量交换，换热后中介水进入热泵机组，污水重新回到污水干渠中。3.9.3污水专用满液式热泵机组为了解决污水对热泵机组的腐蚀问题，瑞宝利热能科技有限公司自主研制了污水专用满液式热泵机组（专利号：2010101221319），简称污水源热泵机组。图3.5 污水源热泵机组外形图3.9.3.1工作原理1 压缩机，2 油分离器，3 冷凝器，4-电子膨胀阀，5-蒸发器；6-经济器；7-智能污水防阻机；819-切向阀；制冷原理：切向阀9、10、13、14为开启， 8、11、12、15为关闭，制冷剂在蒸发器内吸热蒸发，制取7的冷水进入房间使用，制冷剂再经压缩机压缩成高温高压的过热蒸汽进入冷凝器，由污水带走热量并回到污水干渠中。制热原理：切向阀9、10、13、14为关闭， 8、11、2、15为开启，蒸发器变成冷凝器，冷凝器变成蒸发器。制冷剂在蒸发器内蒸发器内吸收污水热量蒸发，污水回至污水干渠中；制冷剂再经压缩机压缩成高温高压的过热蒸汽进入冷凝器，加热循环水，制取热水（中温4550，高温60）。3.9.3.2工作流程 污水由一级污水泵提升至机房，经过智能污水防阻机过滤后，进入污水源热泵机组；被热泵机组提温（或降温）后的污水重新流过智能污水防阻机并携带污杂物回到污水干渠中。热泵机组对末端系统进行制冷（或供暖）。3.9.3.3产品特点热泵机组的污水侧换热器，其换热管材质为海军铜。该机组采用了六项专用技术，以提高机组性能。（1） 喷淋式（降膜式）蒸发器，有效的提高机组的蒸发温度；（2） 专用喷射泵在无能耗的状态下，完成系统的连续回油，安全可靠；（3） 专项设计的高效能冷凝器，可降低机组的冷凝温度；（4） 二级压缩机技术的使用（运用在高温型水源热泵中)；（5） 独特的油分离器及闪变式节能器的合理配置；（6） 低压增压技术的运用-独家首创。其中，喷淋式蒸发器+高效能换热管+低压增压技术=提高蒸发温度；二级压缩技术+提高蒸发温度=提高制冷量（Qc）；独特的冷凝器设计+高效能换热管=降低冷凝温度；降低冷凝温度+专用压缩机容积比的选用=降低压缩机耗功（N）。第四章 本项目污水源热泵系统设计方案4.1 项目背景本工程位于山西大同，建筑功能为酒店。本工程规划建筑面积为19000。4.2 设计依据1. 采暖通风与空气调节设计规范GB50019-20032. 高层民用建筑设计防火规范（2005年版）GB50045-953. 公共建筑节能设计标准GB50189-20054. 城市区域噪声标准GB3096-935. 环境空气质量标准GB3095-966. 大气污染物综合排放标准GB1629719967. 室内空气质量标准GB/T18883-20028. 北京市公共建筑节能设计标准（DB21/T1477-2006 J10923-2007)4.3 设计参数4.3.1 室外计算参数表4.1 室外计算参数表序号项 目参 数1城 市 名山西大同2位置及海拔北纬40东经113.333大气压力冬季(kPa)899.2夏季(kPa)888.64
