玖龙纸业（天津）有限公司24万吨生活纸项目环境影响报告书（简本）

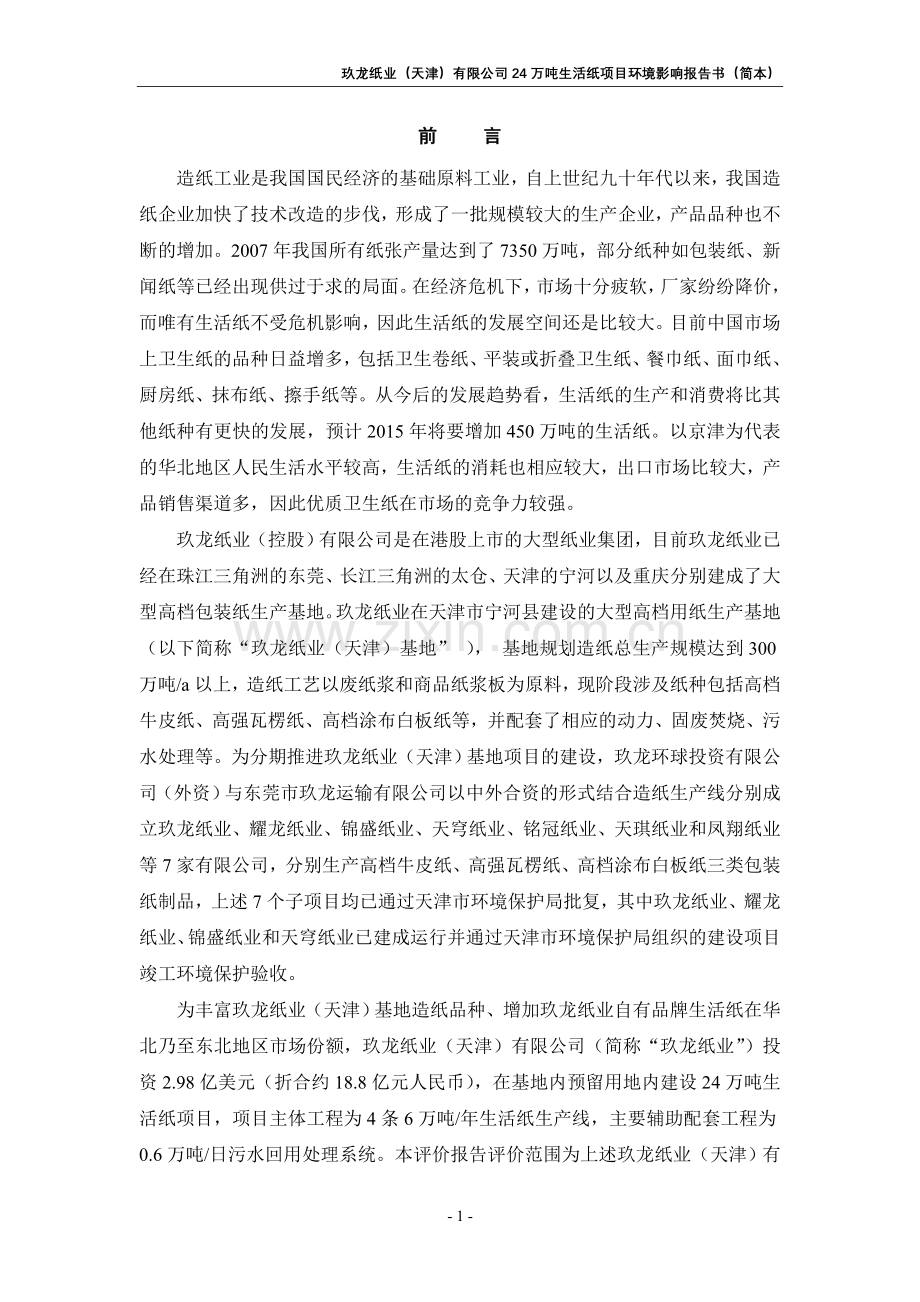

前 言
造纸工业是我国国民经济的基础原料工业，自上世纪九十年代以来，我国造纸企业加快了技术改造的步伐，形成了一批规模较大的生产企业，产品品种也不断的增加。2007年我国所有纸张产量达到了7350万吨，部分纸种如包装纸、新闻纸等已经出现供过于求的局面。在经济危机下，市场十分疲软，厂家纷纷降价，而唯有生活纸不受危机影响，因此生活纸的发展空间还是比较大。目前中国市场上卫生纸的品种日益增多，包括卫生卷纸、平装或折叠卫生纸、餐巾纸、面巾纸、厨房纸、抹布纸、擦手纸等。从今后的发展趋势看，生活纸的生产和消费将比其他纸种有更快的发展，预计2015年将要增加450万吨的生活纸。以京津为代表的华北地区人民生活水平较高，生活纸的消耗也相应较大，出口市场比较大，产品销售渠道多，因此优质卫生纸在市场的竞争力较强。
玖龙纸业（控股）有限公司是在港股上市的大型纸业集团，目前玖龙纸业已经在珠江三角洲的东莞、长江三角洲的太仓、天津的宁河以及重庆分别建成了大型高档包装纸生产基地。玖龙纸业在天津市宁河县建设的大型高档用纸生产基地（以下简称“玖龙纸业（天津）基地” ）， 基地规划造纸总生产规模达到300万吨/a以上，造纸工艺以废纸浆和商品纸浆板为原料，现阶段涉及纸种包括高档牛皮纸、高强瓦楞纸、高档涂布白板纸等，并配套了相应的动力、固废焚烧、污水处理等。为分期推进玖龙纸业（天津）基地项目的建设，玖龙环球投资有限公司（外资）与东莞市玖龙运输有限公司以中外合资的形式结合造纸生产线分别成立玖龙纸业、耀龙纸业、锦盛纸业、天穹纸业、铭冠纸业、天琪纸业和凤翔纸业等7家有限公司，分别生产高档牛皮纸、高强瓦楞纸、高档涂布白板纸三类包装纸制品，上述7个子项目均已通过天津市环境保护局批复，其中玖龙纸业、耀龙纸业、锦盛纸业和天穹纸业已建成运行并通过天津市环境保护局组织的建设项目竣工环境保护验收。
为丰富玖龙纸业（天津）基地造纸品种、增加玖龙纸业自有品牌生活纸在华北乃至东北地区市场份额，玖龙纸业（天津）有限公司（简称“玖龙纸业”）投资2.98亿美元（折合约18.8亿元人民币），在基地内预留用地内建设24万吨生活纸项目，项目主体工程为4条6万吨/年生活纸生产线，主要辅助配套工程为0.6万吨/日污水回用处理系统。本评价报告评价范围为上述玖龙纸业（天津）有限公司24万吨生活纸项目。

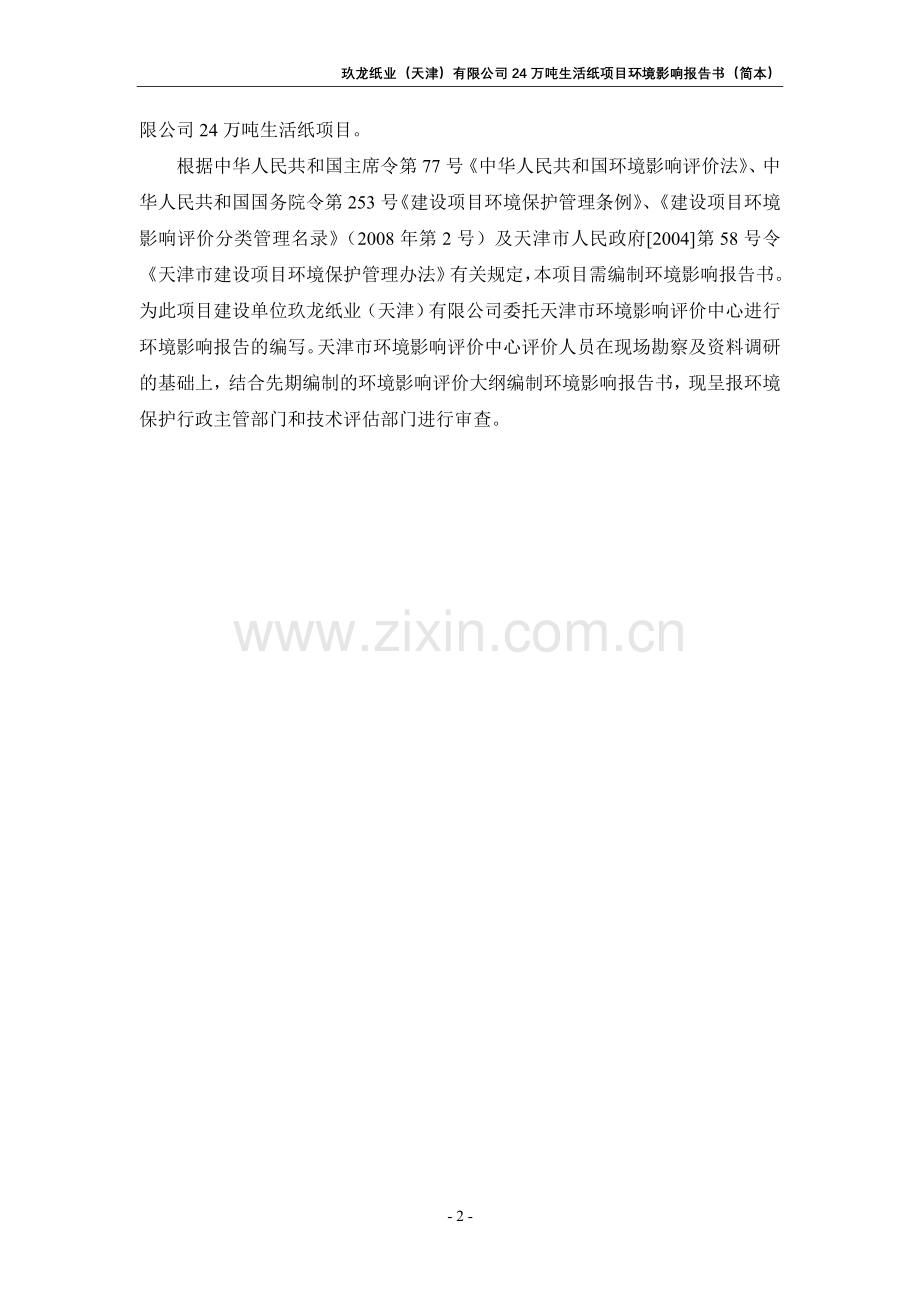

根据中华人民共和国主席令第77号《中华人民共和国环境影响评价法》、中华人民共和国国务院令第253号《建设项目环境保护管理条例》、《建设项目环境影响评价分类管理名录》（2008年第2号）及天津市人民政府[2004]第58号令《天津市建设项目环境保护管理办法》有关规定，本项目需编制环境影响报告书。为此项目建设单位玖龙纸业（天津）有限公司委托天津市环境影响评价中心进行环境影响报告的编写。天津市环境影响评价中心评价人员在现场勘察及资料调研的基础上，结合先期编制的环境影响评价大纲编制环境影响报告书，现呈报环境保护行政主管部门和技术评估部门进行审查。

- 2 -
玖龙纸业（天津）有限公司24万吨生活纸项目环境影响报告书（简本）
1、总论
1.1评价工作等级
（1）大气环境影响评价等级
本项目产生的废气主要是燃气（天然气）烘干废气，根据《环境影响评价技术导则-大气环境》HJ2.2-2008，通过计算污染物的最大地面浓度占标率Pi（第i个污染物），及第i个污染物的地面浓度达标准限值10％时所对应的最远距离D10％。计算公式如下：
Pi=(Ci/Coi)×100％
式中：
Pi—第i个污染物的最大地面浓度占标率，％；
Ci—采用估算模式计算出的第i个污染物的最大地面浓度，mg/m3；
Coi—第i个污染物的环境空气质量标准，mg/m3。
本项目大气污染源调查参数如下：
表1-1-1 点源污染物扩散计算参数
项目
点源编号
点源名称
排气筒底部海拔
排气筒高度
排气筒内径
烟气出口速度
烟气出口温度
年排放小时数
评价因子源强
符号
Code
Name
H0
H
D
V
T
Hr
Q二氧化硫
Q烟尘
Q氮氧化物
单位
－
－
m
m
m
m3/s
K
H
kg/h
kg/h
kg/h
数据
P1
燃气烘干废气
0
20
1.25
3.57
403
8160
0.165
0.128
1.618
计算结果如下：
表1-1-2 大气环境影响评价等级判定表
编号
污染因子
最大地面浓度（mg/m3）
环境质量标准
C0i（mg/m3）
浓度占标率(%)
D1（m）
P1
PM102
0.00135
0.45
0.30
350
SO2
0.00174
0.5
0.58
350
NOX
0.01711
0.25
6.8
350
注：1第i个污染物的最大落地浓度所对应的距离；
2颗粒物一次值按照PM10日均值3倍计算；
根据以上计算结果，本项目Pmax＝6.8％<10％，确定大气评价工作等级为三级。根据导则，本评价以估算模式的计算结果作为预测与分析依据，并计算大气污染物的厂界浓度影响情况。
（2）水环境影响评价等级
本项目产生废水主要为造纸废水，经废水回用处理系统处理后，全部回用造纸生产线，无排放，本评价将着重论述上述废水资源回用的可行性。
（3）声环境影响评价等级
本项目属于较大规模的建设项目，所在区域噪声功能区适用GB3096-2008《声环境质量标准》（3类），综合考虑本项目建设规模，确定噪声环境影响评价工作等级定为三级。

1.2 评价范围
环境空气：根据评价技术导则要求，结合工程排污情况、排气筒高度及当地气象条件和区域环境特征，玖龙纸业基地厂区面积较大，为充分说明项目废气排放对基地外一定范围内环境的影响，本评价确定大气环境评价范围以基地厂址为中心，半径为4km的圆形区域，详见附图2。
水：评至经处理后废水的回用端；
噪声：施工期噪声评至厂界外200m；
运行期评至四侧厂界外1m处，并考虑周边200m范围内保护目标。

1.3 环境保护目标
根据现场踏勘和综合分析，拟建项目评价范围内无文物古迹、名树古木等环境敏感点。根据地图查阅及现场踏勘，本项目评价范围内主要的环境保护目标见表1-3-1

图1-3-1 环境保护目标
环境保护目标
方位*
与对应厂界最近距离**（m）
环境保护要素
南胡庄村
南
105
噪声、大气
东升庄村
南
657
大气
大尹庄村
西
492
大气
小尹庄村
西
191
噪声、大气
靳家堼村
北
105
噪声、大气
西窑村
北
136
噪声、大气
稻地村
北
315
大气
张二庄村
北
320
大气
薄前村
北
438
大气
薄后村
北
1340
大气
张西村
北
1540
大气
董庄村
东北
578
大气
李庄子村
西北
1504
大气
船沽村
西
1460
大气
张尔沽村
西
1920
大气
李台村
西南
1800
大气
兰台村
南
1700
大气
冯台村
南
1600
大气
*方位为玖龙基地厂址中心为原点；
**距离指距离最近厂界的距离；
根据《天津宁河经济开发区产业拓展区控制性详细规划（2012年-2020年）》，拓展区区域内大尹庄、小尹庄、西窑村、小薄庄、靳家堼、南胡庄和东升村将随着拓展区的逐步开发进行搬迁，由于搬迁进度尚未完全确定，因此本评价仍将上述村庄作为环境敏感目标。

- 39 -
1.4评价标准
1.4.1环境质量标准
1.4.1.1环境空气质量标准
（1）现状环境空气质量执行GB3095－1996《环境空气质量标准》（二级）；
表1-4-1 环境空气评价标准
污染物名称
浓度限值（mg/m3）
依据
小时平均
日平均
年平均
TSP
－
0.30
0.20
GB3095-1996
（二级）
SO2
0.50
0.15
0.06
NO2
0.24
0.12
0.08
PM10
－
0.15
0.10
（2）运行期环境影响评价标准执行GB3095－2012 《环境空气质量标准》（二级）；
表1-4-2 环境空气评价标准
污染物名称
浓度限值（mg/m3）
依据
小时平均
日平均
年平均
SO2
0.50
0.15
0.06
GB3095-2012
（二级）
NO2
0.20
0.08
0.04
PM10
－
0.15
0.07
PM2.5
－
0.075
0.035
NOX
0.25
0.10
0.05
1.4.1.2噪声环境质量标准
（1）GB3096-2008《声环境质量标准》（3类和4a类）；
表1-4-3 声环境质量标准 单位：dB(A)
类别
执行标准
噪声限值
昼 间
夜 间
区域噪声
3类
65
55
4a类
70
55
注：南厂界现状临近津芦南线（七里海大道），执行4a类标准，其余监测结果执行3类；
1.4.2排放标准
1.4.2.1环境空气污染物排放标准
（1）燃气烘干废气排放参照执行《锅炉大气污染物排放标准》（DB 12/151-2003）。
表1-4-4 燃气（天然气）锅炉大气污染物排放标准
项目
烟尘(mg/m3)
SO2 (mg/m3)
NOX (mg/m3)
烟囱高度(m)
标准值
10
20
300
≥8
1.4.2.2废水污染物排放标准
单位纸产品排水量执行《制浆造纸工业水污染物排放标准》（GB3544-2008）相应指标要求。
（1）《制浆造纸工业水污染物排放标准》（GB3544-2008）；
表1-4-5 部分水污染物排放标准
项目
控制指标
新建造纸企业单位产品基准排水量
20t/t（浆）
1.4.2.3噪声评价标准
（1）GB12348-2008《工业企业厂界环境噪声排放标准》（3、4类）；
表1-4-6 厂界噪声评价标准
类 别
等效声级dB(A)
GB12348-2008
昼 间
夜 间
3类
65
55
4类
70
55
注：南厂界现状临近津芦南线（七里海大道），执行4类标准，其余监测结果执行3类；
（2）GB12523-2011《建筑施工场界环境噪声排放标准》。
表1-4-7 建筑施工场界环境噪声排放标准
标准
噪声限值dB(A)
昼 间
夜 间
GB12523-2011
70
55
1.4.2.4工业废物控制标准
（1）一般工业固体废物排放执行《一般工业固体废物贮存、处置场污染物控制标准》（GB18598-2001）；

2、玖龙纸业生活纸项目概况
2.1项目概况
项目名称：玖龙纸业（天津）有限公司24万吨生活纸项目
建设单位：玖龙纸业（天津）有限公司
建设地点：玖龙纸业（天津）基地整体地块位于宁河经济开发区产业拓展区，基地地块位于津芦南线公路（七里海大道）以北、大尹庄村以东，蓟运河以南地块。
建设性质：扩建
项目投资：总投资2.98亿美元（折合约18.8亿元人民币）
占地面积：玖龙纸业24万吨生活纸项目不新增用地，其造纸车间用地位于基地厂区内预留发展用地内，地块面积254425.3 m2。
劳动定员：玖龙纸业24万吨生活纸项目造纸车间需职工定员100人，主要为纸机操作人员，由玖龙纸业基地内现有项目所属职工进行内部调配，整体基地不新增劳动定员。
工作制度：管理部门和维修部门为常日班制，生产系统各类人员为四班三运转工作制，每班8小时，全年有效工作日340天（8160h）。

2.2生活纸项目工程概况及建设内容
2.2.1工程概况
为丰富玖龙纸业（天津）基地造纸品种、增加玖龙纸业自有品牌生活纸在华北乃至东北地区市场份额，玖龙纸业（天津）有限公司投资2.98亿美元（折合约18.8亿元人民币），在基地内预留用地内建设24万吨生活纸项目，项目主体工程为4条6万吨/年生活纸生产线，主要辅助配套工程为0.6万吨/日污水回用处理系统。项目产品为高档生活纸，包括盘纸、卷筒纸和面巾纸等成品纸产品，产量为年产24万吨，项目预计于2013年12月投入运行。
2.2.2主要建设内容
玖龙纸业（天津）有限公司24万吨生活纸项目作为整体玖龙造纸基地的延续建设工程，其动力系统供应、配套辅助设施及办公生活设施等均依托基地内现有辅助配套及生活办公系统，本扩建项目涉及工程内容主要涵盖：主体工程、辅助工程、公用工程、环保工程四部分，具体工程列表见表3-3-1，企业平面布局见图3-3-1，具体建设工程内容如下：
（1）主体工程
1）湿式制浆造纸生产线车间
玖龙纸业生活纸项目核心工程为制浆造纸车间，本期工程建设4条6万吨/年生活纸生产线，各布置在1个制浆造纸生产线车间内，本期工程共设置4座湿式制浆造纸生产线车间，制浆造纸工艺选择以商品漂白针叶木浆板、漂白阔叶木浆板为原料，不使用废纸浆进行制浆生产，经碎浆、制浆、压榨、烘干和后加工生产高档生活纸，包括盘纸、卷筒卫生纸和盒装卫生纸。总生产能力为24万吨/a。
2）后加工车间
玖龙纸业生活纸项目设置4座后加工车间，与湿式制浆造纸生产线车间一一对应，用于对生活纸产品进行裁切和包装等后加工工序，以形成盘纸、卷筒卫生纸和盒装卫生纸的最终产品。
（2）辅助工程
1）浆板库
玖龙纸业（天津）有限公司在4座湿式制浆造纸生产线车间西侧建设3座浆板库，用于储存原料纸（商品漂白针叶木浆板和漂白阔叶木浆板），浆板库为钢结构厂房，车间顶及四壁采用彩钢板封闭，设计总储存能力为20000吨。原料木浆纸由汽车运入浆板库堆存，无需分拣直接由链板输送机输送进入临近制浆车间。
2）成品库
玖龙纸业（天津）有限公司在4座后加工车间东侧建设2座生活纸产品成品库，用于储存最终产品。
3）辅料库
建设1座辅料库用于储存造纸生产用助剂及辅料。
4）综合库
建设1座综合性仓库用于储存造纸及后加工生产中所需备用设备、器材和辅料。
（3）环保工程
玖龙纸业（天津）有限公司为生活纸项目单独配套1座造纸废水回用处理系统，设计处理规模0.6万吨/d，处理能力满足全部处理生活纸项目造纸生产废水处理要求，设计处理工艺选择混凝+斜板沉淀+砂滤工艺，经处理后尾水全部回用于基地内耀龙纸业（天津）有限公司和天穹纸业（天津）有限公司已建成运行的瓦楞纸生产线，不向基地外排放。造纸废水回用处理系统设置于本生活纸项目造纸车间和玖龙牛皮纸项目造纸车间之间的预留空地内。
表2-2-1 玖龙纸业生活纸工程内容列表
序号
工程类别
工程内容
备注
1
主体工程
湿式制浆造纸生产线一
新建
2
湿式制浆造纸生产线二
新建
3
湿式制浆造纸生产线三
新建
4
湿式制浆造纸生产线四
新建
5
后加工车间一
新建
6
后加工车间二
新建
7
后加工车间三
新建
8
后加工车间四
新建
9
辅助工程
浆板库1
新建
10
浆板库2
新建
11
浆板库3
新建
12
辅料库
新建
13
综合库
新建
14
成品库一
新建
15
成品库二
新建
16
公用工程
供电
依托玖龙纸业现有动力车间和焚烧车间发电机组供电，本期工程无新增热电联产机组。
17
供蒸汽
依托玖龙纸业现有动力车间和焚烧车间锅炉及焚烧炉供应生产用蒸汽，
18
供水
依托玖龙纸业现有净水工程，本期工程不新建净水工程
19
供燃气
本期工程天然气供应依托玖龙纸业企业内现有天然气管网
20
环保工程
废水回用处理站
新建
玖龙纸业（天津）有限公司生活纸项目具体的工程技术经济指标见表2-2-2，建构筑物建设情况见表2-2-3。

表2-2-2 玖龙纸业项目用地平衡指标
序号
项目
指标
1
项目总用地面积[1]
254425.3m2
2
建筑物占地面积
107104m2
3
总建筑面积
152344m2
4
绿化率
15%
5
总投资
2.98亿美元
（折合约18.8亿元人民币）
[1]项目用地面积为扩建生活纸项目所属用地面积
表2-2-3 玖龙纸业生活纸项目建构筑物组成
序号
工程类别
建筑物名称
占地面积m2
建筑面积m2
备 注
1
主体工程
湿式制浆造纸生产线一
7020
14040
1条6万吨/a高档生活纸生产线
2
湿式制浆造纸生产线二
7020
14040
1条6万吨/a高档生活纸生产
3
湿式制浆造纸生产线三
7020
14040
1条6万吨/a高档生活纸生产
4
湿式制浆造纸生产线四
7020
14040
1条6万吨/a高档生活纸生产
5
后加工车间一
4290
8580
生活纸产品后加工包装
6
后加工车间二
4290
8580
7
后加工车间三
4290
8580
8
后加工车间四
4290
8580
9
辅助工程
浆板库1
6600
6600
用于储存原料纸（商品漂白针叶木浆板和漂白阔叶木浆板）
10
浆板库2
6600
6600
11
浆板库3
3000
3000
12
辅料库
1722
1722
用于储存造纸生产用助剂及辅料
13
综合库
1722
1722
用于储存造纸及后加工生产中所需备用设备、器材和辅料。
14
成品库一
20710
20710
用于储存最终产品
15
成品库二
20710
20710
16
环保工程
废水回用处理站
800
800
用于废水回用处理，设计能力0.6万吨/日
合计
107104
152344
—

2.3项目产品方案及规格
产品方案：高档生活纸
主要产品：50% 盘纸 + 50% 成品纸（其中40%卷筒+60%面巾纸）
定量范围：12~40g/m2
主要规格：
a. 盘纸：φ2750×2400、φ1820×1200、φ1765×1200、
φ950×1200、φ840×1200、φ760×1000；
b. 卷筒：φ120×150，φ110×150（或卷筒宽4.5″，总长4500″）
c. 面巾纸：平张最短9″，10″，11″，最小面积85~140in2
生产规模：24万t/a。

3、工程分析
3.1造纸工艺概述及其工艺污染源分析
3.1.1生活纸造纸工艺概述及污染流程
生活纸项目制浆原料采用进口商品漂白针叶木浆板（NBKP）、漂白阔叶木浆板（LBKP），为满足本工程所选纤维原料和产品方案的要求，浆料制备工段主要配备漂白针叶木浆、漂白阔叶木浆、损纸浆处理等生产线，浆料的疏磨、除砂设备等拟从国外引进或使用合资品牌。
考虑到产品的档次及项目产能，纸机将从国外一流厂商引进，幅宽为5600mm，车速1800m/min，拟配置新月型成型器，T 型筋加强扬克烘缸，热风冲击式燃气热风罩，使用天然气＋蒸汽干燥，在纸机湿部设置了水雾去除系统；后加工工段的主要设备拟从国外引进卫生纸卷筒和纸巾纸生产线及全自动复卷打孔机等。根据本工程的生产工艺及产品质量要求，考虑到目前国内外设备的实际装配水平，造纸车间生产工艺方案见表4-1-1。
表4-1-1 造纸车间生产工艺方案
序号
项目
方案
1
浆料制备系统
NBKP生产线：水力碎浆机、高浓除砂、磨浆机； LBKP 生产线：水力碎浆机、高浓除砂、疏解机； 损纸浆处理线：低浓除砂、疏解机
2
上浆系统
冲浆泵、上浆泵、压力筛、多圆盘白水回收机
3
流浆箱
双层流浆箱
4
网部
新月型成形器
5
压榨部
宽压区靴型压榨线压力185N/mm
6
烘干部
T 型筋加强扬克烘缸
7
热风罩
热风冲击式燃气热风罩
8
压光机
水平式
9
卷纸机
水平卷纸快速自动换卷
10
复卷机
下引纸式，带张力和紧度控制装置。
11
后加工
卫生纸卷筒和纸巾纸生产线及全自动复卷打孔机

（1）浆料制备工段
本工段主要有漂白针叶木浆NBKP、漂白阔叶木浆LBKP 及损纸浆三条生产处理线。
a. NBKP 生产线
漂白针叶木浆浆板由链板输送机送至水力碎浆机碎解，浆料碎解浓度为5~6%，间歇生产，然后送高浓除渣器除渣净化，再进入双盘磨串联打浆，成浆送上浆系统。
b. LBKP 生产线
漂白阔叶木浆LBKP 生产线的主流程与NBKP 生产线相似，浆料碎解浓度为5~6%，间歇生产，然后送高浓除渣器除渣净化，再进入疏解机疏解，成浆送上浆系统。
c. 损纸浆处理线
由抄纸及完成送来的损纸，经高浓除渣及疏解机疏解，再回送至抄纸生产线配浆。
（2）抄纸工段
a. 上浆系统
从浆料制备工段送来的针叶木浆进入贴毯层纸机前混合浆池，然后经过上浆泵和冲浆泵，进入一级两段压力筛，筛选均匀的浆料直接送入纸机贴毯层流浆箱。从浆料制备工段送来的阔叶木浆、损纸浆及回收浆进入贴网层纸机前混合浆池，再经过上浆泵和冲浆泵进入一级两段压力筛，筛选均匀的浆料直接送入纸机贴网层流浆箱。
b. 纸机系统
由流浆箱出来的浆料经过成形、压榨、干燥、起皱后在卷纸机上卷取，再经复卷分切，成品纸卷送后加工工段。本项目生活纸烘干采用T 型筋加强扬克烘缸+热风冲击式燃气热风罩，先以蒸汽作为烘干热源，后进入燃气热风罩，以天然气燃烧热气作为烘干热源，烘干温度达到450℃，燃气热气烘干纸产品后经过气气交换进行热量回用，燃烧尾气G1由排气筒排放，交换热量的热空气作为燃烧天然气助燃空气使用。
高效燃气热风气罩统是为了克服卫生纸机扬克缸干燥能力不足而引入的高速热风加热系统。一般生产能力较低的纸机采用蒸汽气罩，而生产能力较大的则采用燃气气罩，燃气气罩可产生温度高达450度的热风，可以提高生产能力和车速。天然气送进燃烧室，加热后的热空气送入气罩，干燥纸幅后的湿空气从气罩内部抽出通过热交换器后排空。
纸机各部分的湿损纸和干损纸分别在各自的损纸池和水力碎浆机中碎解后，分送至浆料制备工段的损纸处理系统。
c. 清白水系统
生产用水由冲网水泵、低压水泵、中压水泵、高压水泵等送到车间各用水点；纸机产生的稀白水由白水泵送备浆工段，多余白水送往多盘系统，滤出的白水再处理后回用于生产系统，回收浆料去配浆系统。
d. 真空系统
从纸机各真空点抽取的气水混合物经气水分离器分离，白水去白水系统，空气由真空泵抽走，经消音池排往室外。
e. 蒸汽冷凝水系统
由动力车间引入的蒸汽供纸机干燥部使用。蒸汽冷凝水系统采用热泵装置，以节约用汽，最后冷凝水返回热电站回用。
f. 化学品制备系统
化学添加剂分别由淀粉、NaOH、H2SO4、湿强剂、消泡剂、杀菌剂、洗网剂、洗毯剂、脱缸剂及粘缸剂等组成。
g. 压缩空气系统
空气经螺杆压缩机 → 除油器 → 冷冻式干燥机 → 分配罐后，大部分进入生产用储气罐，另一部分则进入高效除油器，经无热再生干燥器，进入仪表用储气罐。压缩空气站置于联合厂房内。
（3）后加工工段
后加工主要包括卫生纸卷筒、纸巾纸全自动生产线及包装线，包括卷筒纸的压花、复卷打孔、封尾、切割、自动包装及自动输送设备等，纸巾纸的压花折叠及输送等设备。
3.1.4 运行期污染物排放及拟采取的治理措施
3.1.4.1废气污染物排放情况
（1）烘干燃气废气G1
生活纸项目纸机烘干采用天然气作为烘干热源，以满足烘干温度要求，吨纸消耗天然气125m3，燃气废气由燃气热风罩收集由排气筒有组织排放。本项目拟建设4条生活纸制浆造纸生产线，配置4台新月形纸机，燃气废气分别通过内径1.25m、高20m的4个排气筒（P1~P4）直接排放。单条生产线燃气烘干系统额定燃气量为919.1 m3，产生烟气量为12867m3/h，燃烧烟气由20m高排气筒排放。根据燃烧天然气中主要污染物排放系数，每燃烧100×104m3天然气排放烟尘140kg、SO2180kg、NOX1760kg。本项目烘干燃气废气污染物排放情况如下：
表3-1-1 烘干燃气废气污染物排放情况汇总
项目
污染物
烟气量Nm3/h
排放浓度
mg/m3
排放速率
小时排放量
kg/h
年排放量
t/a
烘干燃气
废气
烟尘
4×12867
9.9
4×0.128
4.2
SO2
12.8
4×0.165
5.4
NOX
125.7
4×1.618
52.8
3.1.4.2废水污染物排放情况
从本生活纸项目水平衡图中可以看出，造纸系统的排水主要来自制浆系统和纸机系统两部分，从设备排水的角度考虑主要来自水力碎浆、纸机、浓缩机、精粗选筛和压力筛等，此外还有少量生产杂用水等，其排放量为5292t/d，车间排水通过管道送为生活纸项目单位配套建设的废水回用处理系统进行处理，废水回用处理系统采用混凝+斜板沉淀+砂滤工艺，经处理后尾水全部回用于基地内耀龙纸业和天穹纸业现有瓦楞纸生产线，不向厂外排放。
本评价在确定生活纸项目造纸车间排水水质方面主要参考本项目设计文件和玖龙东莞生活纸造纸项目车间排水数据情况，具体数据如下：
表3-1-2 造纸车间设计排水水质参数
污染因子
预测水质
CODcr
300mg/L
BOD5
150 mg/L
SS
1000mg/L
pH
6~9
3.1.4.3噪声排放情况
造纸车间主要噪声源为水力碎浆机、盘磨、冲浆泵、浆泵、通风机、水泵、纸机、空压机和真空泵，上述设备均设置在车间内，根据建设单位提供的噪声源强数据，上述噪声源设备产生源强见表3-1-3。
表3-1-3 选用设备运行噪声源强
序号
设备
设备数量
源强 dB（A）
拟采取降噪措施
1
水力碎浆机
8
95
建筑隔声、减震
2
双 盘 磨
12
90
建筑隔声、减震
3
浆 泵
40
80
建筑隔声、减震
4
冲 浆 泵
16
80
建筑隔声、减震
5
水 泵
48
80
建筑隔声、减震
6
纸 机
4
90
建筑隔声、减震
7
空 压 机
4
95
建筑隔声、减震
8
真 空 泵
24
95
建筑隔声、减震
3.1.4.4固体废物产生情况
（1）造纸轻渣S1
造纸轻渣来自制浆车间水力碎浆机的浮选系统，其成分以纸纤维等轻质成分为主，产生量为20t/d，由机械设备自动收集后进行脱水处理，并由带式输送机送出车间，输送进入玖龙纸业现有焚烧车间进行焚烧处置。
（2）造纸重渣S2
造纸重渣是高浓除渣器依靠离心作用清除的重质部分，其成分以浆包的铁丝及高浓除砂产生的杂质为主，产生量约为1t/d，收集后送纸棚，通过人工分拣方式清拣出金属部分，按照废金属由物资回收单位收购，很少量的纤维成分送玖龙纸业焚烧车间。

3.2废水回用处理设施工艺及污染源分析
为满足玖龙纸业生活纸项目造纸生产废水处理和综合利用的需要，玖龙纸业拟建设1座0.6万吨处理能力的废水回用处理系统，以单独处理商品浆造纸所产生的纸机废水，废水处理工艺选择混凝+斜板沉淀+砂滤工艺，经处理后尾水水全部回用至基地内现有瓦楞纸生产线，作为生产补充水使用，替代其新鲜水用量。由于商品浆造纸所产生的纸机废水中成分较为简单，多为纸浆的纤维素成分，有机污染物浓度较低，根据玖龙东莞基地生活纸造纸项目的废水产生及回用的实际情况，其车间排水CODcr 浓度为300 mg/L，BOD/COD比值在0.5左右，悬浮物浓度1000mg/L，废水中有机物质对将废水回用于相对低端的造纸生产（如瓦楞纸、牛皮纸）没有负面影响，具备回用的可行性。设置废水回用处理系统主要用于对废水中悬浮物因子进行减降，控制经处理后再生水的使用对纸机产纸的质量影响，确保该部分废水得到全部回用。具体的工艺可行性本评价将在报告书中给予详细分析。
3.2.1污水回用处理工艺简介及工程概况
3.2.1.1污水回用处理工艺简介
3.2.1.2污水回用处理设计进出水水质
本项目造纸废水回用处理系统设计进出水水质见表3-2-1。
表3-2-1 废水回用处理系统设计进出水水质（主要因子）单位 mg/L
水质因子
CODcr
BOD5
SS
设计进水
300
150
1000
设计出水
60
20
20
将生活纸制浆造纸车间产生的生产废水通过专用管道汇集进入废水回用处理系统，经集水井进行水质水量均质后，由提升泵送入斜网间，采用网筛回收废水中的纸纤维成分，收集的纸渣直接返回造纸车间回用于碎浆工序；收浆后废水自流进入混凝反应池并同步投入助凝剂，出水入斜板沉淀池进行沉淀处理；斜板沉淀池的污泥经贮池暂存后进入污泥脱水系统，采用螺旋污泥脱水设备，脱水污泥含水率为80%，脱水后污泥送焚烧车间处置。斜板沉淀池出水经砂滤处理后，进一步控制出水悬浮物，处理达标尾水进入集水池，经集水池加压泵送至造纸清水池。砂滤罐定期反洗所产生的少量反洗水回流到集水井。
3.2.2 废水回用处理系统工艺污染源分析
3.2.2.1废水排放源强分析
玖龙纸业生活纸项目生产废水排放量为5292t/d，经混凝+斜板沉淀+砂滤工艺处理后，出水水质为：CODcr60mg/L、BOD520 mg/L、SS20 mg/L，出水全部回用至基地内现有瓦楞纸生产线，作为生产补充水使用，替代其新鲜水用量。
3.2.2.2噪声排放源强分析
废水回用处理系统噪声主要来源于集水井、脱水机房内的污水泵、污泥泵和污泥脱水机等设备。根据同类设备噪声源强调查，水泵和污泥泵噪声源强约为80dB(A)，污泥脱水机噪声源强约为90B(A)。
表3-2-1主要噪声源
设备名称
噪声值dB(A)
位 置
数量
削减量dB(A)
水泵
80
进水井
2
20
污泥泵
80
脱水机房
2
20
污泥脱水机
90
1
3.2.2.3固体废物排放源强分析
（1）斜筛浆渣S3
进入废水回用处理系统的废水中仍含有大量的纸纤维，采用斜网筛将废水中纸纤维进行滤除，产生的浆渣送造纸制浆车间回用到水力碎浆，浆渣产生量为4t/d。
（2）脱水污泥S4
废水回用处理系统产生的污泥送脱水机房进行浓缩脱水，采用螺旋污泥脱水设备，脱水污泥含水率为80%，脱水后污泥送焚烧车间处置，脱水污泥产生量为1t/d。

4、建设地区环境质量概况
4.1 地理位置
宁河县位于天津市东北部，地处京津唐大城市群中间地带，面向广阔的华北、东北平原。芦台镇距天津市区80公里，距北京210公里，距唐山45公里，距天津经济技术开发区40公里。宁河县北起还乡河、小新河汇流地带，邻玉田县、丰润县；南至永定新河、潮白河汇流地带，与天津市滨海新区（原东丽区、塘沽区）为界，西南傍永定新河，东南依京山铁路；东接丰润县、丰南县和滨海新区（汉沽区）；西连宝坻区、武清区。宁河县总面积约1031km2。
玖龙纸业（天津）基地整体地块位于宁河经济开发区产业拓展区，基地地块位于津芦南线公路（七里海大道）以北、大尹庄村以东，蓟运河以南地块。

4.2 环境质量状况
4.2.1环境空气质量状况
本项目空气环境质量现状引用《环境质量年报》（2011年）中宁河县环境空气中常规因子SO2、NO2、PM10的监测结果，对建设地区环境空气质量现状进行分析，由调查结果可看出，该地区常规大气污染物中PM10、SO2、NO2年均值均满足GB3095-1996《环境空气质量标准》（二级）标准。2011年宁河县达到或优于Ⅱ级良好水平天数为321天，所占比例较高，说明该地区环境空气质量总体水平良好。
4.2.2厂界声环境质量现状监测与评价
委托宁河县环境保护监测站对玖龙造纸基地四侧厂界进行噪声监测。
（1）监测站位
对玖龙造纸基地四侧厂界外1m各布设3个监测点，共12个监测点位。
（2）监测时间及频率
2012年10月31日~11月1日，共监测2个周期，每周期监测3次（昼间2次、夜间1次）
（3）监测方法
GB12348-2008《工业企业厂界环境噪声排放标准》。
（4）监测结果
表4-2-2 噪声现状监测统计结果 [dB(A)]
测点号
测点位置
昼间
夜间
噪声值
主要声源
噪声值
主要声源
1
北厂界外1m
52.3~54.8
生产
47.4~48.2
生产
2
北厂界外1m
49.7~51.5
生产
49.3~49.7
生产
3
北厂界外1m
48.7~50.6
生产
48.3~51.1
生产
4
东厂界外1m
58.4~60.5
生产
49.7~49.9
生产
5
东厂界外1m
56.4~58.2
生产
51.3~52.1
生产
6
东厂界外1m
56.2~59.7
生产
50.5~51.6
生产
7
南厂界外1m
62.1~64.3
交通
54.1~54.5
交通
8
南厂界外1m
61.4~63.7
交通
53.8~54.2
交通
9
南厂界外1m
62.9~64.1
交通
53.4~53.6
交通
10
西厂界外1m
57.0~58.8
生产
49.0~49.5
生产
11
西厂界外1m
57.8~60.4
生产
49.1~49.3
生产
12
西厂界外1m
58.1~59.4
生产
50.8~51.6
生产
（5）现状评价
由表4-2-2可见，玖龙纸业基地四侧厂界处现状噪声值，东、西、北三侧厂界监测值均可以满足 GB3096-2008《声环境质量标准》（3类）标准要求，南侧厂界邻近津芦南线（七里海大道），执行4a类标准，其噪声监测值亦可以满足GB3096-2008《声环境质量标准》（4a类）标准要求。

5、环境空气影响分析
玖龙纸业生活纸项目产生的废气污染物主要为纸机烘干所排放的燃气废气，纸机烘干采用天然气作为烘干热源，以满足烘干温度要求。本项目拟建设4条生活纸制浆造纸生产线，燃气废气分别通过内径1.25m、高20m的4个排气筒（P1~P4）直接排放。单条生产线燃气烘干系统额定燃气量为919.1 m3，产生烟气量为12867m3/h，燃烧烟气由20m高排气筒排放。本项目烘干燃气废气污染物排放情况及达标分析如下：
表4-1-1 烘干燃气废气污染物排放情况汇总
项目
污染物
烟气量Nm3/h
排放浓度
mg/m3
排放速率
燃气锅炉烟气排放浓度限值
小时排放量
kg/h
年排放量
t/a
烘干燃气
废气
烟尘
4×12867
9.9
4×0.128
4.2
10
SO2
12.8
4×0.165
5.4
20
NOX
125.7
4×1.618
52.8
300
经如上分析，本项目有组织排放的工艺废气中燃气烘干废气中污染物烟尘、SO2和NOX排放浓度均满足所参照执行的《锅炉大气污染物排放标准》（DB 12/151-2003）燃气锅炉排放限值要求，排气筒高度为20m，其排放高度亦满足《锅炉大气污染物排放标准》中对燃气（天然气）锅炉烟囱不低于8m的要求。
根据计算结果，本项目有组织
