鲁班算量软件使用手册（土建）.pdf

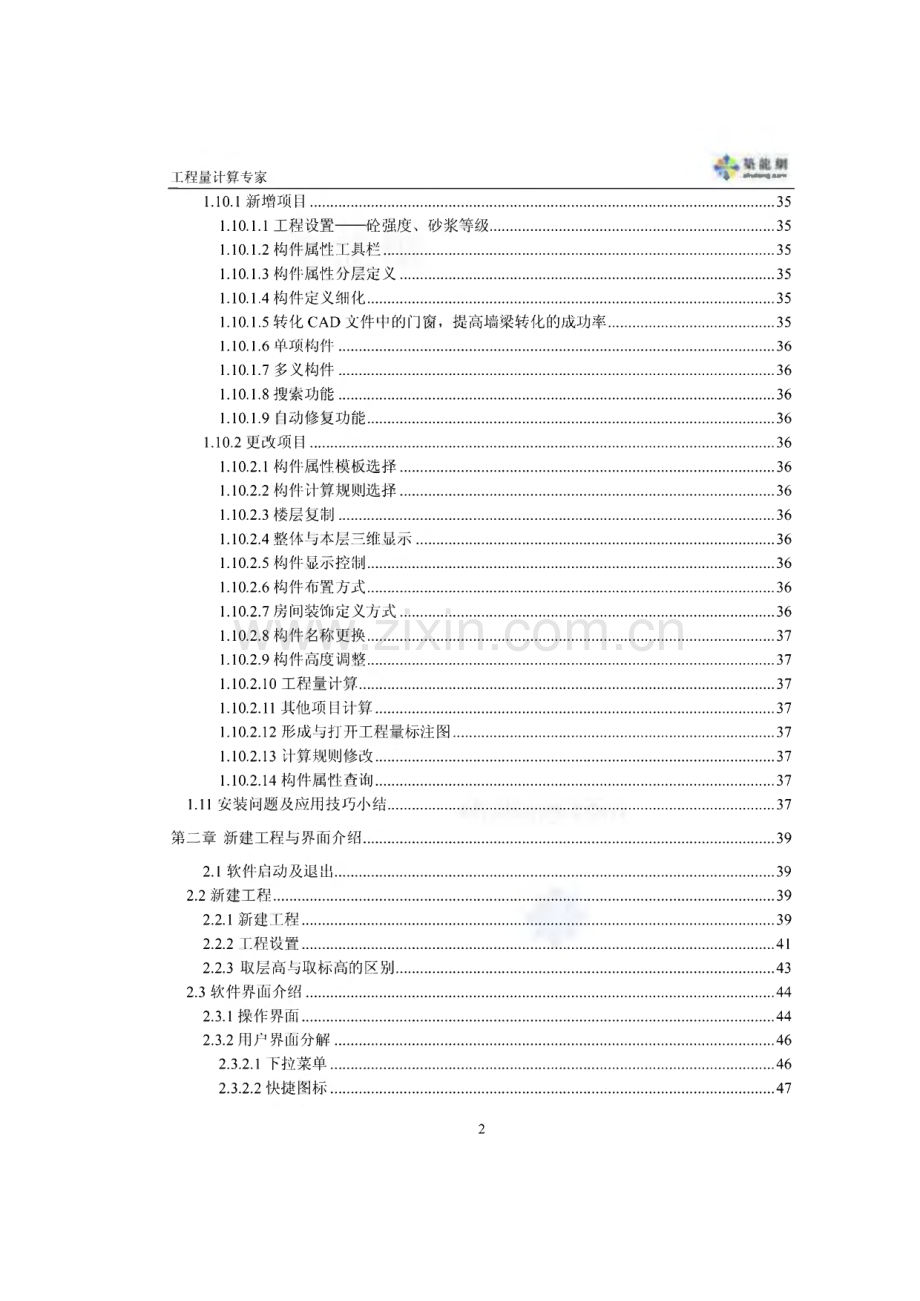

工程量计算专家第一章概述.111.1 鲁班算量2006学习及帮助.111.1.1 网络资源.111.1.2 电话技术支持.111.2 术语规定.111.2.1 按键名称规定.111.2.2 鲁班算量命令名称与格式.111.2.3 交互术语规定.121.3 系统配置与软件的安装.121.3.1 系统的配置.121.3.2 软件安装.121.3.3 小技巧及注意事项.24L 4定额库、计算规则和属性模板的安装.251.5 软件的卸载.251.6 鲁班算量的工作原理.251.6.1 算量平面图与构件属性介绍.251.6.1.1 算量平面图.251 61.2构件属性.261.6.2算量平面图与楼层的关系.271.6.2.1 楼层包含的内容.271 62.2楼层的划分原则与楼层编号.281.6.3 算量平面图中构件名称说明.281.6.4 算量软件工程量计算规则说明.29165算量平面图中的寄生构件说明.30166算量软件结果的输出.311.6.6.1 图形输出.311.6.6.2 表格输出.311.6.6.3 预算接口文件.311.7“鲁班算量”的工程量计算项目.311.8“鲁班算量”的建模原则.331.8.1 建模包含内容.331.8.2 建模的顺序.331.8.3 建模的原则.331.9 蓝图与鲁班算量软件的关系.341.9.1“鲁班算量”计算工程量的特点.341.9.2 蓝图使用与使用本软件建模进度的对应关系.341.1 0 鲁班算量2006新增项目及变化.35工程量计算专家”1.1 0.1 新增项目.351.1 0.1.1 工程设置位强度、砂浆等级.351.1 0.1.2 构件属性工具栏.351.1 0.1.3 构件属性分层定义.351.1 0.1.4 构件定义细化.351.1 0.1.5 转化CAD文件中的门窗，提高墙梁转化的成功率.351.1 0.1.6 单项构件.361.1 0.1.7 多义构件.361.1 0.1.8 搜索功能.361.1 0.1.9 自动修复功能.361.1 0.2 更改项目.361.1 0.2.1 构件属性模板选择.361.1 0.2.2 构件计算规则选择.361.1 0.2.3 楼层复制.361.1 0.2.4 整体与本层三维显示.361.1 0.2.5 构件显示控制.361.1 0.2.6 构件布置方式.361.1 0.2.7 房间装饰定义方式.361.1 0.2.8 构件名称更换.371.1 0.2.9 构件高度调整.371.1 0.2.1 0 工程量计算.371.1 0.2.1 1 其他项目计算.371.1 0.2.1 2 形成与打开工程量标注图.371.1 0.2.1 3 计算规则修改.371.1 0.2.1 4 构件属性查询.371.1 1 安装问题及应用技巧小结.37第二章新建工程与界面介绍.392.1 软件启动及退出.392.2 新建工程.392.2.1 新建工程.392.2.2 工程设置.412.2.3 取层高与取标高的区别.432.3 软件界面介绍.442.3.1 操作界面.442.3.2 用户界面分解.462.3.2.1 下拉菜单.462.322快捷图标.472工程量计算专家”2.3.2.3中文工具.482.3.2A命令行.482.3.3鲁班算量的右键菜单.492.4 保存工程.512.4.1 保存工程.51242工程另存为.512.4.3 工程力口密.512.5 工程设置问题及技巧小结.51第三章轴网.533.1 建直线轴网.533.2 建弧线轴网.563.3 轴网再编辑.583.4 移动轴网.583.5 轴网删除.583.6 轴网对齐.583.7 添加一条轴线.593.8 删除一条轴线.593.9 轴线伸缩.593.1 0 旋转轴线.593.1 1 更换轴名.603.1 2 尺寸标注.603.1 3 轴网整理.603.1 4 本章问题及技巧小结.60第四章墙.624.1 布置墙.624.2 轴网变墙.644.3 线变墙.654.4 布置填充墙.654.5 墙偏移.674.6 墙偏移复制.674.7 墙拉伸.674.8 调整山墙标图.684.9 本章问题及应用技巧小结.69第五章梁.715.1 布置梁.715.2 轴网变梁.723工程量计算专家”5.3 线变梁.725.4 梁偏移.735.5 梁偏移复制.735.6 梁拉伸.735.7 布置过梁.745.8 置圈梁.745.9 调整斜梁标高.755.1 0 本章问题及应用技巧小结.76第六章板、楼梯.786.1 自动生成板.786.2 布置板.796.3 绘制预制板.806.4 板上洞口.806.5 增加板调整点.826.6 平板变斜.836.7 布置楼梯.856.7 本章问题及技巧小结.85第七章柱.877.1 布置柱.877.2 布喑柱.887.3 柱墙对齐.897.4 改变柱转角.907.5 本章问题及应用技巧小结.90第八章门、窗、洞.928.1 布置门.928.2 布置窗.938.3 改门开启方向.938.4 布置飘窗.948.5 布置转角飘窗.948.6 布置洞.958.7 本章问题及应用技巧小结.95第九章装饰.969.1 布置房间装饰（形成房间装饰的符号）.969.2 布置外墙装饰.979.3 布置柱面装饰.984工程量计算专家”9.4 布置楼地面.989.5 布置天棚.989.6 平天棚变斜.999.7 增加楼地面调整点.999.8 增加天棚调整点.999.9 房间符号移动.999.1 0 布置屋面.999.1 1 屋面变斜.1009.1 2 设置防水屋面起卷高度.1009.1 3 增加屋面调整点.1019.1 4 本章问题及应用技巧小结.101第十章基础.1041 0.1 布置砖基.1041 0.2 布置条基.1041 0.3 布置独基.1051 0.4 布置其它桩.1061 0.5 布置人工挖孔桩.1061 0.6 布置满堂基础.1061 0.7 满堂基础变斜.1071 0.8 修改满基边界剖面形状.1071 0.9 增加满堂基础调整点.1091 0.1 0 布置井.1091 0.1 1 改不对称条基左右方向.1091 0.1 2 布置基础梁.1101 0.1 3 轴网变基础梁.1101 0.1 4 线变基础梁.1101 0.1 5 基础梁拉伸.1101 0.1 6 基础梁偏移.1111 0.1 7 本章问题及技巧小结.111第十一章零星构件.1121 1.1 布置出挑构件.1121 1.1.1 布置常规凸阳台.1121 1.1.2 布置常规凹阳台.1131 1.1.3 自定义阳台.1131 L L 4布置自定义阳台.1171 1.2 布置天井.1191 1.3 形成建筑面积计算范围.1195工程量计算专家”1 1.4 增加建筑面积调整点.1191 1.5 布置散水.1191 1.6 布置排水沟.1191 1.7 自定义线形构件.1201 1.8 本章问题及应用技巧小结.122第十二章多义构件.1231 2.1 点构件.1231 2.2 线构件.1231 2.3 面构件.1231 2.4 体构件.123第十三章楼层选择与复制.1241 3.1 选择楼层.1241 3.2 复制楼层.124第十四章构件属性.1261 4.1 构件属性定义.1261 4.1.1 构件属性定义界面.1261 4.1.2 构件属性复制.1271 4.1.3 构件大类与小类.1301 4.1.4 构件断面尺寸修改区.1311 4.1.5 计算设置.1321 4.1.6 九大类构件属性定义.1371 4.1.6.1 墙属性定义.1371 4.1.6.2 柱属性定义.1381 4.1.6.3 梁属性定义.1391 4.1.6.4 板、楼梯属性定义.1401 4.1.6.5 门、窗、洞属性定义.1441 4.1.6.6 基础属性定义.1461 4.1.6.7 装饰属性定义.1471 4.1.6.8 零星构件属性定义.1491 4.1.6.9 多义构件属性定义.1501 4.2 另存为属性模板.1511 4.3 自定义断面.1521 4.4 自定义断面导入.1551 4.5 自定义断面导出.1561 4.6 构件属性导入.1561 4.7 本章问题及应用技巧小结.1586工程量计算专家”第十五章 计算规则维护.1601 5.1 界面.1601 5.2 修改.1621 5.3 本章问题及技巧小结.163第十六章构件编辑.1641 6.1 构件名称更换.1641 6.2 构件名称复制.1651 6.3 删除构件.1651 6.4 移动构件.1661 6.5 构件复制.1671 6.6 墙梁延伸.1671 6.7 墙梁倒角.1681 6.8 个别构件高度调整.1681 6.9 墙柱梁随板调整高度.1691 6.1 0 屋面天棚随板调整高度.1691 6.1 1 构件整理.1691 6.1 2 本章问题及技巧小结.170第十七章显示控制.1711 7.1 构件显示控制.1711 7.2 隐藏指定图层.1711 7.3 打开指定图层.1721 7.4 三维显示.1721 7.5 本层三维显示.1731 7.6 三维动态观察.1731 7.7 全平面显示.1741 7.8 实时平移.1741 7.9 实时缩放.1741 7.1 0 窗口缩放.175第十八章构件计算.1761 8.1 搜索.1761 8.2 计算模型合法性检查.1771 8.3 自动修复.1781 8.4 单个构件可视化校验（单独计算）.1781 8.5 工程量计算.1791 8.6 编辑其他项目.1801 8.7 属性查询.1817工程量计算专家”1 8.8 查看本层建筑面积.1821 8.9 阳台建筑面积系数调整.1821 8.1 0 梁一板折算.1831 8.1 1 工程量计算书.1831 8.1 2 形成计算结果标注图纸.1831 8.1 3 预览计算结果标注图纸.1851 8.1 4 图形输出到鲁班钢筋.1851 8.1 5 本章问题及技巧小结.186第十九章计算书.1881 9.1 报表编辑.1881 9.2 鲁班算量计算书.189第二十章电子文档转化.19220.1 电子文档转化概述.19220.2 电子文档调入.19320.3 转换轴网.19320.4 转换墙体.19420.5 转化多个柱.19620.6 转化单个柱.19720.7 转化梁.19720.8 转换出挑构件.20020.9 转化门窗表、门窗.20020.1 0 转化墙洞.20220.1 1 清除多余图形.20320.12 本章问题及应用技巧.203第二H 章 CAD 入门操作.20421.1 CAD界面简介.20421.2 选项设置.20521.2.1 工程自动保存时间的设置.20521.2.2 控制对象的显示分辨率设置.20521.2.3 鼠标右键操作习惯的设置.20621.3 实体捕捉.20721.3.1 捕捉方式的设置.20721.3.2 临时捕捉方式的设置.20821.4 图层(Layer).209新图层建立.20921.5 基础绘图方法.2098工程量计算专家”21.5.1 直线(L INE).20921.5.2 多段线(PL INE).21021.5.2.1 绘制由直线段组成的多段线的步骤.21021.5.2.2 绘制直线和圆弧组合多段线的步骤.21021.5.3 圆(CIRCL E).21021.5.4 圆弧(ARC).21021.6 图形基本编辑方法.21121.6.1 复缶ij(CO PY).21121.6.2 镜像(MIRRO R).21121.6.4 缩放(SCAL E).21121.6.5 偏移(O FFSE T).21221.6.6 修剪(TRIM).21221.6.7 延伸(E XTE ND).21221.6.8 分解(E XPL O DE).21221.6.9 MBUTTONPAN.21221.7 工程设置问题及技巧小结.212第二十二章工程建模实例.21422.1 建模前准备工作.21422.1.2 新建工程.21422.1.3 工程自动保存时间的设置.22122.1.4 鼠标右键操作习惯的设置.22122.1.5 实体捕捉.22222.1.5.1 捕捉方式的设置.22222.1.5.2 临时捕捉方式的设置.22322.2 轴网.22422.3 构件属性定义；.22722.3.1 构件属性定义简介.22722.3.2 墙、梁、柱、板等构件属性定义.22922.3.2.1 墙.23022.3.2.2 梁.23022.3.2.3 柱.23122.3.2.4 板、楼梯.23122.3.2.5 其它构件.23122.3.2.6 装饰.23122.3.3 构件属性复制.2322233.1 选择【定额、计算规则复制（同层）】，点击“下一步”，弹出如下图22-20对话框；.2329工程量计算专家”2233.2 选择【楼层间构件复制】，点击“下一步”，弹出如下图22-23对话框；.23422.4图形建模；.23522.4.1 墙.23522.4.2 门窗、洞口.23522.4.3 圈梁.23622.4.4 板.23722.4.5 其它构件.23822.4.5.1 雨篷板.23822.4.5.2 室外台阶、散水.23822.4.5.3 二层上人屋面塑料扶手钢栏杆.23822.4.6 复制楼层一一基础.23922.4.7 基础.23922.4.8 装饰.23922.4.9 其它项目.240二十四章操作流程技巧及应用心得.24024.1 定额调整系数功能使用心得.24024.2 表格法应用技巧心得.24124.3 鲁班算量实战兵法瞒天过海.24124.4 鲁班算量实战兵法偷梁换柱.24224.5 鲁班算量实战兵法以逸待劳.24324.6 谈如何快速掌握鲁班算量软件.24424.7 苏州科技文化中心工程记实（SSCAC-MC招标）.24724.8 鲁班算量之我见.25724.9 用鲁班算量，享受预算生活.26124.1 0 如何选择清单模式下的算量软件.26624.1 1 三天六万平米.27024.1 2 鲁班软件算量应用之我感.27610工程量计算专家第一章概述1.1 鲁班算量2006学习及帮助我们可以通过以下渠道随时可以获得鲁班软件公司的帮助和技术支持。1.1.1 网络资源通过登陆上海鲁班软件有限公司的主页*,获得鲁班算量软件及其他产品的最新消 息，包括软件升级和补充内容及软件使用过程中常见问题汇总(FAQ)o登陆*,进入 电子鲁班，网上进行问题的交流和探讨算量软件的使用与学习心得。1.1.2 电话技术支持通过电话直接解决用户的各种问题，是解决软件使用问题最快捷的方法。1.2 术语规定1.2.1 按键名称规定用户使用手册中的术语、字体和排印格式均采用下列统一约定。按键名称在介绍软件功能时，提到按键盘上的某个按键，手册以按键名这样的格式表示按 键的名称。在文中以回车表示“Re t urn”键或“E nt e r”键；控制键以Fn表示，n为1到12。F1键一帮助文件的切换键；F2键一屏幕的图形显示与文本显示的切换键；F3键一绘图中的自动捕捉功能启动与关闭的切换键；F6键一状态行的绝对坐标与相对坐标的切换键；F7键一屏幕的网格点显示状态的切换键；F8键一屏幕的光标正交状态的切换键；F9键一屏幕的光标模数的开关键；1.2.2鲁班算量命令名称与格式鲁班算量软件定义的命令均以中文名称或快捷图标表示。每个命令有相应的快捷图标，菜单栏中有菜单选项，用以下格式来描述，例如：布 置轴网图标:一:H：建直践轴网轴网菜单位置：【轴网】一【直线轴网】11工程量计算专家功能：生成直线轴网1.2.3交互术语规定在进行交互操作时，用下列术语进行操作的描述。交互术语涵义拾取框取图形中构件时所使用的方框状光标选取用方形拾取框选取目标点取十字光标在屏幕任何位置点击正向框选将拾取框放在要选择目标的左方，按住鼠标左键向目标的右方拖动，拾 取框变为实线且变大，此时只有全部在矩形框中的图形才被选中。反向框选将拾取框放在要选择目标的右方，按住鼠标左键向目标的左方拖动，拾 取框变为虚线且变大，此时所有和矩形框接触和在矩形框中的图形均被 选中，既接触即选中。十字光标图形中取点用的十字线单击左键点击鼠标左键一次单击右键在绘图区内点击鼠标右键一次夹点构件都由线条组成，线条端点或线条间的交点为夹点拖放在绘图区点取构件时，构件出现夹点，将光标放到夹点上，按住鼠标左 键不放，同时移动鼠标到目标后放开。1.3系统配置与软件的安装1.3.1 系统的配置鲁班算量2006（土建清单版）软件完全基于Aut oCAD20 0 2版本开发，因为计算要占用 大量CPU及内存，因此机器配置越高，操作与计算速度越快。硬件与软件推荐要求机型Pe nt iumlll以上的机器内存256MB以上鼠标器2键+滚轮鼠标操作系统简体中文 W indows 98/20 0 0/XP图形支持软件中文 Aut oCAD20 0 2132软件安装在安装鲁班算量2006（土建清单版）的正式商品以光盘的形式发行，安装之前请阅读 自述说明文件。在安装鲁班算量2006（土建清单版）软件前，首先要确认计算机上已安装12工程量计算专家Aut oCAD20 0 2,并能够正常运行。运行鲁班算量2006（土建清单版）光盘的Blb qd20 0 6.e xe,首先出现安装提示框（如下图1 T所示）。图1-1安装程序准备完毕，跳出欢迎对话框（如下图1-2所示），13工程量计算专家图1-2点击“下一步”，出现许可证协议对话框（如下图3所示），图1-314工程量计算专家选择“我接受许可证协议中的条款”，并点击“下一步”，出现安装类型选择对话 框（如下图1-4所示），图1-4按照需要选择安装类型为“单机版”或“网络版（服务器）”或“网络版（客户机）”，对话框右边有详细的安装类型选择的说明，选择好后，点击“下一步”，出现安装路径 对话框（如下图5所示），15工程量计算专家图1-5设置好安装路径后，点击“下一步”，出现选择程序图标的文件夹的对话框（如下 图1-6所示），16工程量计算专家图16选择好后，点击“下一步”，出现安装程序的提示框（如下图1-7所示），17工程量计算专家图7点击安装软件开始安装程序，（如下图1-8所示），图1-818工程量计算专家安装完成后，出现安装完成对话框，（如下图9所示）图1-9点击“完成”后即软件已完成安装。鲁班算量2006网络狗服务器端的安装方法当您安装鲁班算量2006网络版服务器端时，安装程序会自动启动网络狗驱动和服务 程序安装。如果您未安装过网络狗驱动和服务程序，具体安装步骤：1.点击ne xt 2.选择lac c e pt t he t e rms int he lic e ns e agre e me nt,点击ne xt 3.使用默认安装路径（或用户自行更改路径），点击“ne xt”4.出现如下图1 T0：请选择Comple t e（完全安装），点击ne xt；（需要40 M硬盘 空间）5.出现如下图1-11：（提示在安装过程中不要插入任何USBke y）,点击ins t all开 始安装；6.点击finis h,驱动程序和服务程序安装结束。19工程量计算专家港 Super Pr oNet Combo Installer-InstallShield Wizar dSetup TypeChoose the setup type tha t best suits your need s.Pl ease sel ect a setup type.G Complete f l-厂 Custom ifAl l progra m fea tures wil l be I nstal l ed.(Req uires the most disk spa ce.)Choose which progra m fea tures you wa nt I nstal l ed and where they wil l be instal l ed.Recommended for a d va nced users.I Cancel图 1-1 020工程量计算专家|宙 Super Pr oNet Combo Installer-Installshield Wizar dReady to Modif y the Pr ogr amThe wizard is rea d y to begin insta l l a tion.Cl ick I nsta l l to begin the insta l l a tion.I F you wa nt to review or change a ny oF your insta l l a tion settings,cl ick Back.Cl ick Cancel to exit the wiza rd.IMPORTANT：Please r emove all USB Super Pr o keys bef or e continuing!用姬服弧-且a ck：:和运”.Cancel图 1-1 1如果您已经安装过驱动和服务程序，具体安装步骤：1.点击ne xt 2.出现如下图1 T2：请选择Re pair（修复），点击ne xt；3.出现如下图1 T1：（提示在安装过程中不要插入任何USB设备），点击ins t all 开始安装；4.点击finis h,驱动程序和服务程序重新安装结束。21工程量计算专家,-小能蜩用 Super Pr oNet Combo Installer-InstallShield Wizar dX,Pr ogr am MaintenanceModify repa ir；or remove the progra m.Modif yCha nge which progra m fea tures a re insta l l ed.This option displ ays the Custom Sel ection dia l og in which you can change the wa y fea tures a re insta l l ed.6 Repair；Repair errors in the progra m.This option fixes missing or corrupt fil es,shortcuts,.a nd registry entries.jS：RemoveuJV Remove SuperProNet Combo I nsta l l er from your computer.tg 涧阱i同g-|Cancel图 1-1 2注：1.W indows 95/98/ME系统中会提示需要重新启动计算机，在windows 20 0 0和 W indows NT及以上系统不需要重新启动计算机。2.如果在图1 T0选择Cos t um（用户自定义）或界面2选择Modify（修改），出现 如下图1-1 3：22工程量计算专家超 Super Pr oNet Combo Installer-InstallShield Wizar dCustom SetupSel ect the progra m fea tures you wa nt instal l ed.2l|Cl ick on an icon in the l ist bel ow to change how a fea ture is instal l ed.USB System DriverSentinel SuperPro ServerSentinel SuperPro Monitoring Tool-Fea ture Description-I nsta l l this d river for use with a ny Rainbow Technol ogies paral l el security key.This fea ture req uires 478KB on your ha rd d rive.I nsta l l to:C:Progra m FUesRa inbow Technol ogiesSPN Combo I nsta l l er1.0,5I p 弱啊诡!d-Hel p|gpa ce|Cancel图 1-1 3其中：,Paralle lSys t e mDrive r项目为并口狗的驱动程序，USBSys t e mDrive r项目为USB狗的驱动程序，,Se nt ine lSupe rSe rve r项目为网络狗服务程序，,Se nt ine lSupe rProMoni t ori ng 项目为 Se nt ine lSupe r 服务程序提供了一个监控工 具。注：1安装鲁班算量2006网络狗为USB狗，可只装USB狗的驱动程序。2网络狗服务程序必需安装。单击选项前图标即可选择是否安装该项目。（图1 T4）23工程量计算专家Cl ick on an I con I n the Hst bel ow to change how a fea ture is I nstal l ed.X X2rParal l el System Driver USB System Driver Sentinel SuperPro ServerSentinel SuperPro Monitoring ToolFea hj f.e Descripfriori-This fea ture al l ows you to monitor SuperPro servers across the network,I This fea ture wil l be instal l ed on l ocal ha rd d rive.-昌 This fea ture,a nd al l subfea tures,wil l be instal l ed on l ocal ha rd d rive.nX This fea ture wil l not be avail a bl e.I nstal l Shiel dCancel图 1-1 41.3.3小技巧及注意事项1、关于XP系统下网络客户机算量及钢筋无法识别网络服务器加密狗解决方案！2、原因：这主要是XP系统自带防火墙及客户机上安装的防火墙阻止网络狗验证，导致客户机识别不到 网络狗。自带防火墙设置操作步骤：打开控制面板一点击安全中心一进入W indows防火墙一在弹出的对话框 中可以看到三个选项（常规）（例外）（高级），选择例外选择添加程序（在弹出的对话框中选择相 关应用程序，点激打开）一添加完毕后会在“程序和服务”中找到该添加的程序钩选上即可一点激确定,操作完成（钢筋及算量同此方法）。安装防火墙设置操作步骤（以“瑞星防火墙2005”为例）：打开瑞星个人防火墙在弹出的对话 框中可以看到四个选项（工作状态）（网络活动）（访问规则）（游戏保护），选择访问规则一选择增 加规则（在弹出的对话框中选择相关应用程序，点激打开）一添加完毕后会在“程序名中”中找到该添 加的程序钩选上即可一关闭该对话框，操作完成（钢筋及算量同此方法）。244,4能a 工程量计算专家”1.4 定额库、计算规则和属性模板的安装鲁班算量2006（土建清单版）软件是需要配合使用当地定额库和计算规则来完成工程 量的计算的。清单、定额及计算规则不再需要另外安装，只需把清单库、定额库和计算 规则直接放到Sys dat a清单库（定额库）（清单定额计算规则）的文件夹下即可。定额 库及计算规则下载地址：ht t p:/www.lub ans oft.c om/lb qd20 0 6de/1.5 软件的卸载执行电脑左下角开始命令，选择“程序”“鲁班软件”“卸载算量2006”即可完成卸载工作。1.6 鲁班算量的工作原理1.6.1 算量平面图与构件属性介绍1.6.1.1 算量平面图算量平面图是指使用鲁班算量软件计算建筑工程的工程量时，要求在鲁班算量界面 中建立的一个工程模型图。它不仅包括建筑施工图上的内容，如所有的墙体、门窗、装饰，所用材料甚至施工做法，还包括结构施工图上的内容，如柱、梁、板、基础 的精确尺寸以及标高的所有信息。平面图能够最有效地表达建筑物及其构件，精确的图形才能表达精确的工程模型，才能得到精确的工程量计算结果。左侧所示图形绘制的墙体未能正确相 交，将造成外墙面装饰的计算误差；右侧所示图形绘制出了正确相交的墙 体，按照此模型计算外墙装饰，将会 得到正确的计算结果。电梯井电梯井1辛25工程量计算专家“鲁班算量”遵循工程的特点和习惯，把构件分成三类：骨架构件：需精确定位。骨架构件的精确定位是工程量准确计算的保证。即骨架构 件的不正确定位，会导致附属构件、区域型构件的计算不准确。如柱、墙、梁等。寄生构件：需在骨架构件绘制完成的情况下，才能绘制。如门窗、过梁、圈梁、砖 基、条基、墙柱面装饰等。区域型构件：软件可以根据骨架构件自动找出其边界，从而自动形成这些构件。例 如，楼板是由墙体或梁围成的封闭形区域，当墙体或梁精确定位以后，楼板的位置和形 状也就确定了。同样，房间、天棚、楼地面、墙面装饰也是由墙体围成的封闭区域，建 立起了墙体，等于自动建立起了楼板、房间等“区域型”构件。为了编辑方便，在图形中，“区域型”构件用形象的符号来表示。下图1 T5所示,是一张鲁班算量平面图的局部，图中除了墙、梁等与施工图中相同的构件以外，还有施 工图中所没有的符号，我们用这些符号作为“区域型”构件的形象表示。几种符号分别 代表：房间、天棚、楼地面、现浇板、预制板、墙面装饰。写在线条、符号旁边的字符 是它们所代表构件的属性名称。这张图我们称作“算量平面图”。图 1-151 61.2构件属性创建的算量平面图中，我们是以构件作为组织对象的，因而每一个构件都要具有自 己的属性。构件属性就是指构件在算量平面图上不易表达的、工程量计算又必需的构件信息。构件属性主要分为四类：其一为物理属性（主要是构件的标识信息，如构件名称、材质等）；其二为几何属性（主要指与构件本身几何尺寸有关的数据信息，如长度、高度、面 积、体积、断面形状等）；26工程量计算专家”其三为扩展几何属性（是指由于构件的空间位置关系而产生的数据信息，如工程量 的调整值等）。其四为清单（定额）属性（主要记录着该构件的工程做法，即套用的相关清单（定 额）信息，实际也就是计算规则的选择）。构件的属性一旦赋予后，并不是不可变的。用户可以通过“属性工具栏”或“构件 属性定义”按钮，对相关属性进行重定义和编辑。1.6.2 算量平面图与楼层的关系1.6.2.1 楼层包含的内容一张“鲁班算量”平面图即表示一个楼层中的建筑、结构构件，如果是几个标准层,则表示几个楼层中的建筑、结构构件。一张算量平面图中究竟表达了哪些构件呢？如图16的上中下三图，它门分别表示 了顶层算量平面图、中间某层算量平面图、基础算量平面图中所表达的构件及其在空间 的位置。27工程量计算专家1.6.2.2 楼层的划分原则与楼层编号对于一个实际工程，需要按照以下原则划分出不同的楼层，以分别建立起对应的算 量平面图，楼层用编号表示：0：表不基础层。1：表示地上的第一层。2-99：表示地上除第一层之外的楼层。此范围之内的楼层，如果是标准层，图形可 以合并成一层，如“2,5”表示从第2层到第5层是标准层。6/8/10表示隔层是标准层。-3,-2,-1：表示地下层。1.6.3 算量平面图中构件名称说明从前面的图1 T5中可以看到，在算量平面图中，每一个构件都有一个名称。从鲁班算量2006开始，构件进行了细化，如下表中“墙体”，就分为电梯井墙等7 种墙体。构件编号是由软件自动命名，命名方法见下表。构件的名称也可以由用户自己 命名，但请您注意，在细化的构件中，例如“电梯井墙”，不可以出现相同的名称，例 如两个都叫“电梯井墙1 o算量平面图中构件名称显示用户自定义的名称，如果没有自 定义的名称，则显示软件自动命名的编号。特殊名称“Q0”：在构件属性表或属性工具栏中，总是存在一个墙体名称“Q0”，它 的厚度为5mm。不管您给它赋予何种属性，“Q0”总被系统当作“虚墙”看待，“Q0”的 工程量不计算。“Q0”的作用是划分楼板、楼地面等。28工程量计算专家构件属性命名规则构件属性命名规则墙 体电梯井墙DTQ+序号装饰房间FJS+序号碎外墙TW Q+序号楼地面DMS+序号碎内墙TNQ+序号天棚TPS+序号砖外墙ZW Q+序号踢脚线TJS+序号砖内墙ZNQ+序号墙裙QUS+序号填充墙TCQ+序号外墙面W QS+序号间壁墙JBQ+序号内墙面NQS+序号梁框架梁KL+序号柱踢脚ZTJS+序号次梁CL+序号柱裙ZQS+序号独立梁DL+序号柱面ZMS+序号圈梁QL+序号屋面W MS+序号过梁GL+序号基础满堂基础MTJ+序号柱碎柱TZ+序号独立基DL J+序号暗柱AZ+序号柱状独立基ZDL J+序号构造柱GZ+序号砖石条形ZSJ+序号砖柱ZZ+序号碎条形TTJ+序号门 窗 洞门M+序号井JSJ+序号窗C+序号基础梁JCL JL+序号飘窗PC+序号其他桩QTZJ+序号转角飘窗ZPC+序号洞D+序号人工挖孔桩RGZJ+序号零 星 构 件阳台Y TL X+序号多义构件点实体DTY+序号雨篷Y PL X+序号面实体MTY+序号排水沟PSG+序号线实体XTY+序号散水SSL X+序号实体TTY+序号自定义线形构件ZDY X+序号板 楼 梯现浇板XB+序号预制板Y B+序号楼梯L TB+序号1.6.4 算量软件工程量计算规则说明从鲁班算量2006开始，计算规则以一种表格的形式出现在您的面前。如下图1-17。29工程量计算专家历计算册则设置-RuleTest.xml百I H 口后 在定额库r活单库|应用退出|取消按构件类型I按计算项目I构I计菖项目 I计篁规则类型I本工程默X值计菖规则数据电梯井堵实体实体模板实体超高模板计算方法外墙按中线,内墙按净长增加项目扣减项目1、扣丘柱2、扣埴充墙3、扣门4、扣窗5、扣SX).3m2墙洞计篁方法外堵按中线,内啮按净长增加项目1、加埴充墙侧壁模板2、加墙洞侧壁3、加门窗侧壁扣减项目1、扣丘柱2、扣现浇极3、扣预制极4、扣埴充墙5、扣门6、计篁方法外墙按中线,内墙按净长增加项目1、加埴充墙侧壁模板2、加墙洞侧壁3、加门窗侧壁募11扣减项目1、扣丘柱2、扣现浇板3、扣预制板4、扣埴充啮5、扣门6、实体脚手架计算方法外墙按外墙外边线,内墙按净长增加项目扣减项目附墙计算方法 增加项目外墙按中线,内墙按净长扣减项目1、扣现浇板2、扣预制板3、扣埴充墙4、扣门5、扣窗6、扣压顶讨篁方法外墙按中线,内墙按净长增加项目扣减项目1、扣底柱2、扣构造柱计篁方法外墙按中线,内墙按i争长图 1-17在这个表中，可以对所有构件的计算规则进行一次性的调整，对于单个构件计算规 则的调整仍然在属性定义中调整。调整的方法我们会在18章详细讲解。提示：对于初学者，我们建议对各计算项目的计算规则查看一遍，从而做到心中有 数。1.6.5 算量平面图中的寄生构件说明在实际工程中，如果没有墙体，不可能存在门窗，门窗就是寄生在墙体上的构件，“鲁 班算量”遵循这种寄生原则。下表列出寄生构件与寄生构件所依附的主体构件之间的关 系。骨架构件寄生构件墙体墙面装饰、门、窗、圈梁、条形基础、砖基柱柱面装饰门、窗过梁30工程量计算专家注意：寄生构件具有以下性质：1.主体构件不存在的时候，无法建立寄生构件；2.删除了主体构件，寄生构件将同时被删除，还可以随主体构件被移动；166算量软件结果的输出软件提供三种计算结果的输出方式：图形输出、表格输出、预算接口文件。1.6.6.1图形输出以算量平面图为基础，在构件附近标注上构件与定额子目对应的工程量值，这是一 种直观的表达方式。图形输出可以按照不同的构件类型、不同的材质、施工工艺分别标 注。除了便于校对以外，“工程量标注图”在施工安排、监理过程中的指导作用，是“鲁 班算量”提供给用户的一项强
