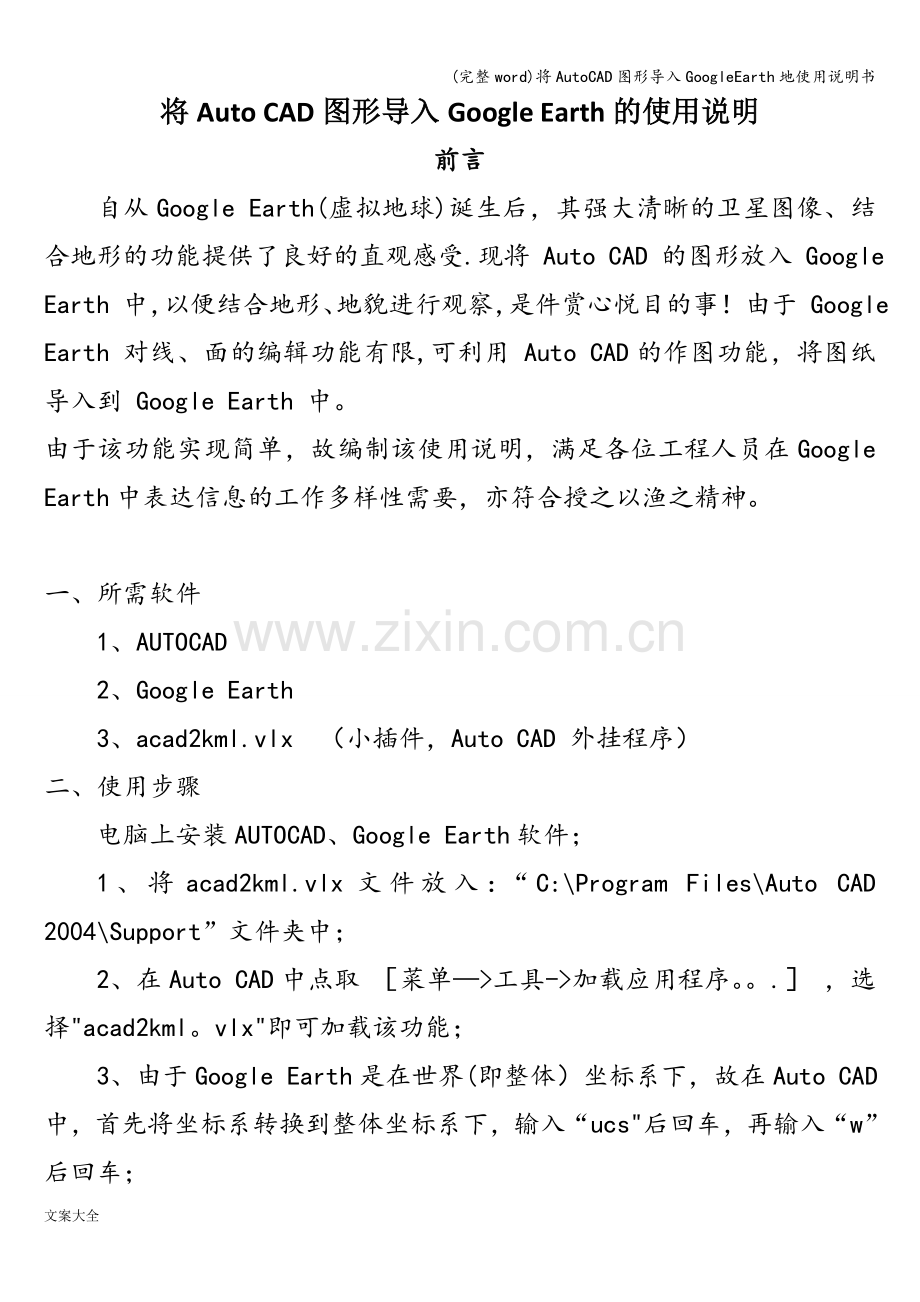

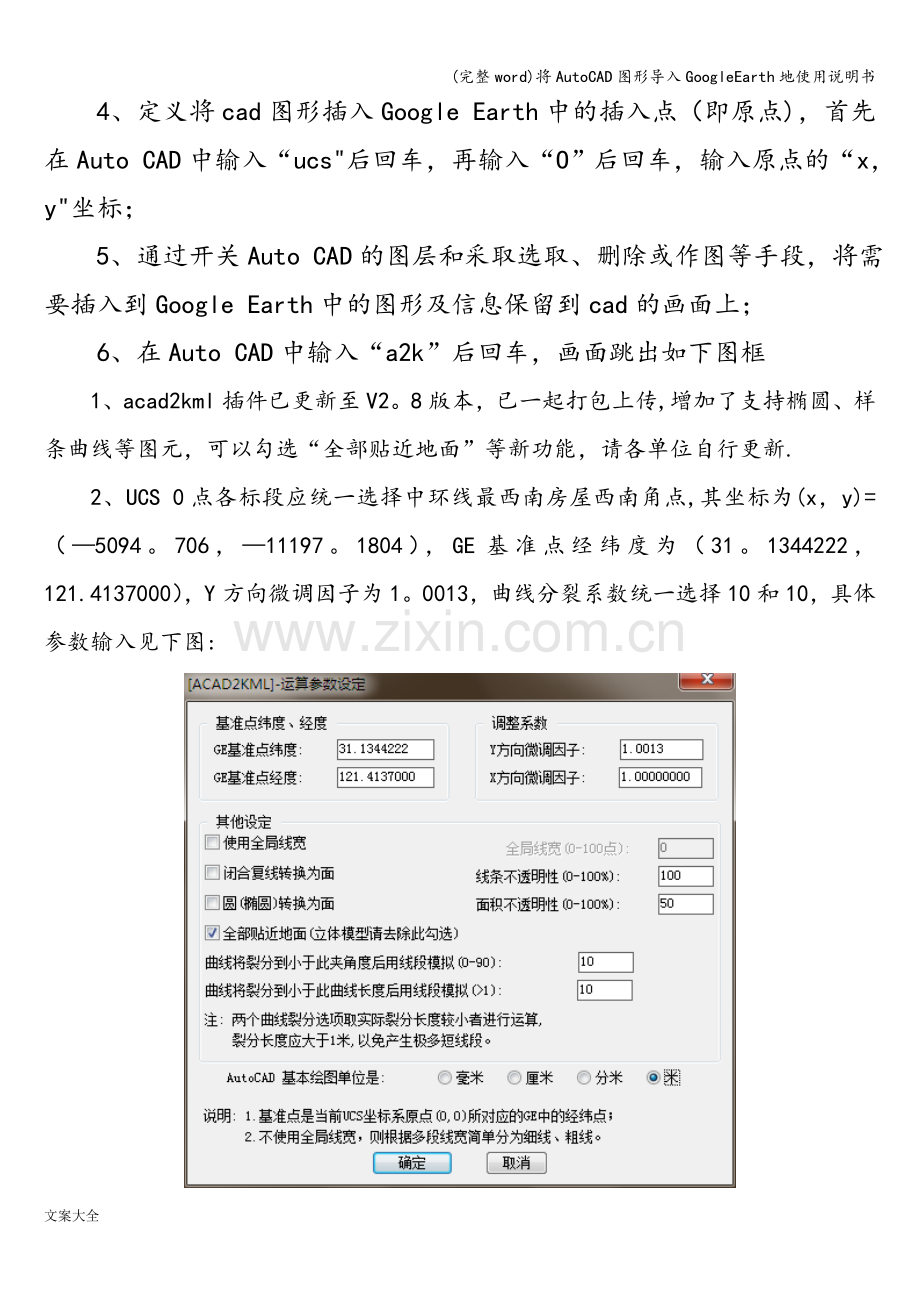

(完整word)将AutoCAD图形导入GoogleEarth地使用说明书将Auto CAD图形导入Google Earth的使用说明前言 自从Google Earth(虚拟地球)诞生后，其强大清晰的卫星图像、结合地形的功能提供了良好的直观感受.现将 Auto CAD 的图形放入 Google Earth 中，以便结合地形、地貌进行观察，是件赏心悦目的事！由于 Google Earth 对线、面的编辑功能有限,可利用 Auto CAD的作图功能，将图纸导入到 Google Earth 中。由于该功能实现简单，故编制该使用说明，满足各位工程人员在Google Earth中表达信息的工作多样性需要，亦符合授之以渔之精神。一、所需软件 1、AUTOCAD 2、Google Earth 3、acad2kml.vlx （小插件，Auto CAD 外挂程序）二、使用步骤 电脑上安装AUTOCAD、Google Earth软件； 1、将acad2kml.vlx文件放入：“C:Program FilesAuto CAD 2004Support”文件夹中； 2、在Auto CAD中点取 菜单工具-加载应用程序。. ，选择acad2kml。vlx即可加载该功能； 3、由于Google Earth是在世界(即整体）坐标系下，故在Auto CAD中，首先将坐标系转换到整体坐标系下，输入“ucs后回车，再输入“w”后回车； 4、定义将cad图形插入Google Earth中的插入点（即原点)，首先在Auto CAD中输入“ucs后回车，再输入“O”后回车，输入原点的“x，y坐标； 5、通过开关Auto CAD的图层和采取选取、删除或作图等手段，将需要插入到Google Earth中的图形及信息保留到cad的画面上； 6、在Auto CAD中输入“a2k”后回车，画面跳出如下图框1、acad2kml插件已更新至V2。8版本，已一起打包上传,增加了支持椭圆、样条曲线等图元，可以勾选“全部贴近地面”等新功能，请各单位自行更新.2、UCS 0点各标段应统一选择中环线最西南房屋西南角点,其坐标为(x，y)=（5094。706，11197。1804），GE基准点经纬度为（31。1344222，121.4137000），Y方向微调因子为1。0013，曲线分裂系数统一选择10和10，具体参数输入见下图: （1）修改GE基准点维度、经度，对应于前面提到的整体坐标系原点（x，y）; （2）调整X、Y方向微调因子。由于Auto CAD使用的是“平面直角坐标系”，而地球为椭球体以及Google Earth拍摄角度的因素，因此需要调整X、Y方向微调因子以使导入的图形与原地形、地貌向协调.虹梅南路工程可设X方向1.0012,Y方向1.00008; （3）Google Earth的长度单位为“米”，一般来讲，我们拿到的平面图的长度单位也是“米，故在图框中选择Auto CAD的基本绘图单位也是“米；点击图框中的“确定”.跳出如下对话框，点击保存。 （1）然后选择cad图中所要插入到Google Earth中的图形，用鼠标选好后点回车，即可生成在保存位置处的*。kml文件,该文件就是Google Earth可以识别的文件,双击即可用Google Earth打开。 (2）如果所选的 TEXT 图元中含有汉字，为避免乱码，则需用文本编辑软件(如“记事本）将.kml文件打开,然后另存为(UTF8)格式。详见下图1、使用要点： (1）在Auto CAD中适用线和文字,如果存在“块单元,请在cad中输入“explode”后回车，炸开“块”为线。为了避免大面积失真，“explode”应小范围多次适用。 （2）定位：在 Google Earth 中找到你的插入原点，（即一个可以确定的基准点）,记下其在Google Earth中显示的经纬度，如“23。534412,116。934511,采用小数的形式，不要采用度分秒的格式。再进入 Auto CAD，将用户坐标系 ucs 的原点（0,0）重新定位到与该基准点对应的位置上(用 ucs o 命令），不必真正改变图元的坐标。最后发动 acad2kml，将刚才记下的经纬度“23。534412，116.934511”作为基准点回应程序就行了。 （3）对于每一个生成的“*。kml”文件，对应一个Google Earth中的图层，多个“*.kml”文件对应多个图层，可相互覆盖;通过图层的开关，实现各信息的显示。 （4)为了使所表达信息在放大的状态下也不要失真，应作如下处理：“海拔高度-选择“贴近地面；“样式/颜色”-选择; 处理前放大后失真 处理后放大后不失真1、添加照片 首先在Google Earth中点击，见下图 注：图钉可选择多种式样。将放在合适的地方，即跳出对话框,在地标的说明框中,加入图片分为“添加链接”（即添加网址）和“添加图片”(即加入本地图片）；加入代码，其中“d:aaa.jpg”为图片存放的路径,width=”300”height=”400”为图片大小.这段代码，可以写在说明框中的任意位置。如果要对地标进行其他文字性描述，若img src=”d:aaa。jpg写在了描述中间，那么描述会被图片隔开。如下图：以后再点击,效果图如下：图片添加完成后，即可保存为一个新的“*。kml”文件.10、对于虹梅南路工程： (1）基准点取中环线处虹梅南路上中西路路口东北角的最西南位置的多层房的西南角点作为基准点，对应的GE基准点维度、经度为（31。1344222，121.4137000），(x,y）=（-5094。706,11197.1804).(2）所有想表达的图表内容可以先以截图的方式保存为“.jpg”格式，然后以添加照片的方式加入到Google Earth中。 （3）为大家提供相关软件及做好的文件及附带他人编写的说明。 文案大全
