锤击预应力管桩工程监理细则编写作业书.doc

江苏建发建设项目咨询有限公司 保利香槟国际工程监理部

江苏建发建设项目咨询有限公司 保利香槟国际工程监理部

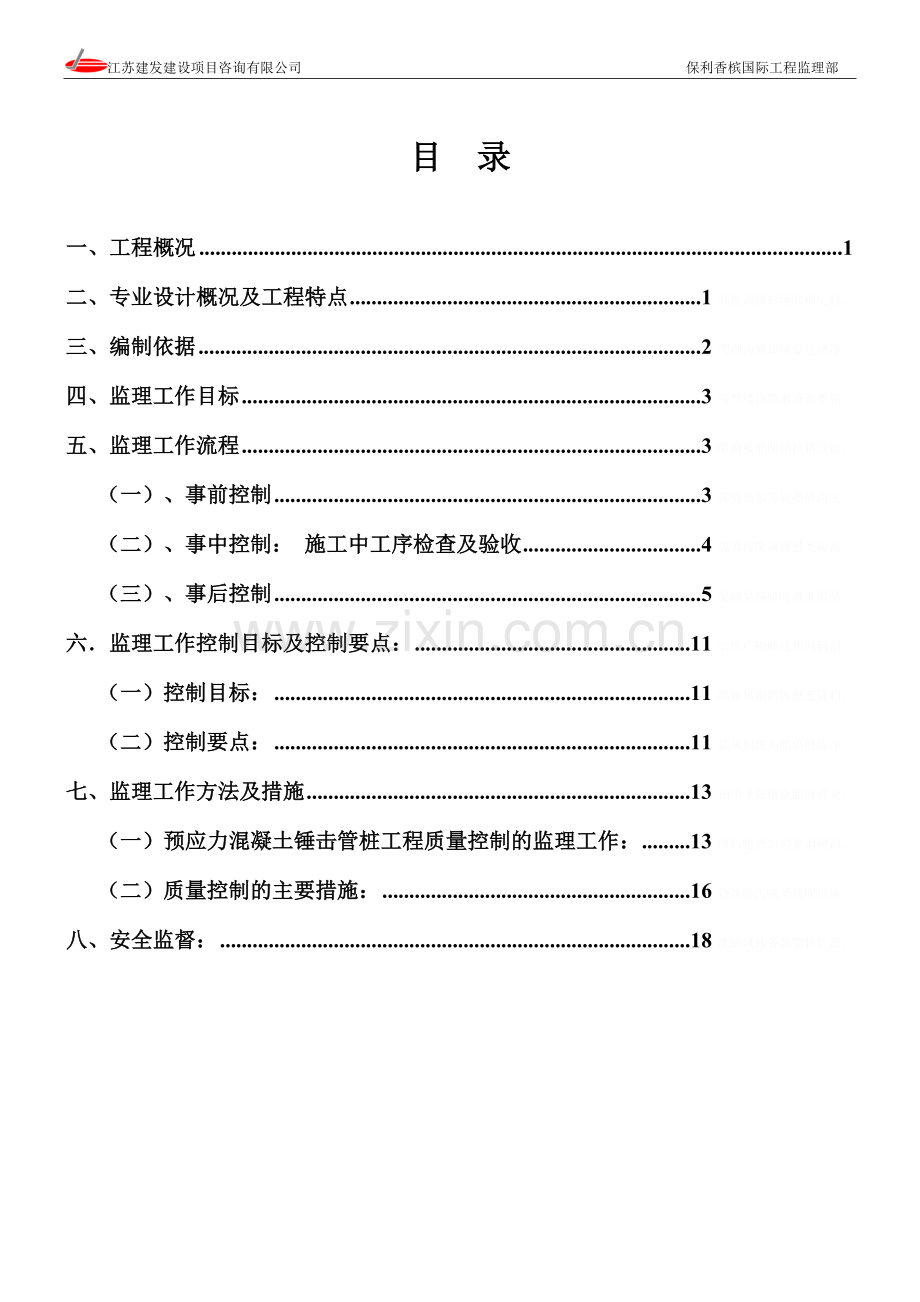

目 录

一、工程概况 1
二、专业设计概况及工程特点 1矚慫润厲钐瘗睞枥庑赖。
三、编制依据 2聞創沟燴鐺險爱氇谴净。
四、监理工作目标 3残骛楼諍锩瀨濟溆塹籟。
五、监理工作流程 3酽锕极額閉镇桧猪訣锥。
（一）、事前控制 3彈贸摄尔霁毙攬砖卤庑。
（二）、事中控制： 施工中工序检查及验收 4謀荞抟箧飆鐸怼类蒋薔。
（三）、事后控制 5厦礴恳蹒骈時盡继價骚。
六．监理工作控制目标及控制要点： 11茕桢广鳓鯡选块网羈泪。
（一）控制目标： 11鹅娅尽損鹌惨歷茏鴛賴。
（二）控制要点： 11籟丛妈羥为贍偾蛏练淨。
七、监理工作方法及措施 13預頌圣鉉儐歲龈讶骅籴。
（一）预应力混凝土锤击管桩工程质量控制的监理工作： 13渗釤呛俨匀谔鱉调硯錦。
（二）质量控制的主要措施： 16铙誅卧泻噦圣骋贶頂廡。
八、安全监督： 18擁締凤袜备訊顎轮烂蔷。

桩基工程监理实施细则
一、工程概况
工程名称：河滨一号花园小区4#、5#、10#
建设单位：泗洪永泰置业有限公司
设计单位：江苏政泰建筑设计有限公司
勘察单位：江苏华信勘测设计有限公司
施工单位：标力建设集团有限公司
监理单位：江苏地元项目管理有限公司
工程规模：河滨一号花园小区4#、5#、10#项目位于宿迁市泗洪县城区内，西临泰山北路，北邻睢河路，南临泗州大街。本工程采用预应力混凝土方桩，贓熱俣阃歲匱阊邺镓騷。

二、专业设计概况及工程特点
南京保利香槟国际住宅小区项目采用锤击式预应力高强度管桩基础，管桩为PHC-500（100）AB- C80型，由南京长江都市建筑设计股份有限公司设计。本工程±0.000米相当于绝对标高详见各幢楼桩位布置平面图纸说明，设计预应力高强度管桩持力层为-2粉细砂层，预制锤击管桩入土深度控制以贯入度为主（最终贯入度以施工时记录参数为准），桩端进入持力层深度为辅，桩端进入持力层深度不小于1.0米。预制桩打入过程中桩顶达到设计标高而未达到最终贯入度时，应当超送；当超送2.0米仍未达到贯入度时，应当立即通知设计院；单桩承载力极限值为2500KN，单桩承载力特征值为1250KN。以上桩基工程特点为10#、13#楼说明，其余各栋楼桩基工程施工特点详见桩基施工图纸。坛摶乡囂忏蒌鍥铃氈淚。

表1：各栋号相关设计参数
栋号
设计层数
管桩型号
设计管桩桩长
设计管桩数量
±0.0标高
承载力特征值(KN)
承载力极限值(KN)
10#楼
18+1
PHC-500（100）AB- C80
23～～29
238
12.80
1250
2500
11#楼
18+1
PHC-500（100）AB- C80
22～～24
251
11.30
1300
2600
12#楼
17+1
PHC-500（100）AB- C80
25　
183
10.40
1300
2600
13#楼
18+1
PHC-500（100）AB- C80
20～～24
238
12.40
1250
2500
14#楼
18+1
PHC-500（100）AB- C80
19～～23
253
10.80
1250
2500
15#楼
17+1
PHC-500（100）AB- C80
21～～23　
182　
10.20
1300
2600
16#楼
18+1
PHC-500（100）AB- C80
35～～40
182
12.10
2000
4000
17#楼
17+1
PHC-500（100）AB- C80
35～～37　
162　
10.40
2000
4000
18#楼
17+1
PHC-500（100）AB- C80
35～～40　
186　
10.20
2000
4000
19#楼
18+1
PHC-500（100）AB- C80
35～～40
92
10.80
2000
4000
20#楼
17+1
PHC-500（100）AB- C80
33～～38　
146　
10.30
2000
4000
21#楼
17+1
PHC-500（100）AB- C80
32～～34　
92　
10.50
2000
4000
4#车库
1
PHC-500（100）AB- C80
19～～28
217
绝对标高
1250
2500
5#车库
1
PHC-500（100）AB- C80
19～～23
225
绝对标高
1250
2500
6#车库
1
PHC-500（100）AB- C80
20～～24
173
绝对标高
1250
2500
人防I区
1
PHC-500（100）AB- C80
35～～38
144
绝对标高
2000
4000
人防II区
1
PHC-500（100）AB- C80
35～～38
235
绝对标高
2000
4000
三、编制依据
1． 本公司的质量手册；
2． 监理规划/质量计划；
3． 工程建设委托监理合同；
4． 工程施工承包合同；
5． 设计图纸；
6． 《建筑工程施工质量验收统一标准》
7． 《建筑基桩技术规范》JGJ94-2008
8． 《建筑地基基础设计规范》GB50007-2002
9． 《锤击贯入试桩法规程》CECS35:91
10.《工程建设施工现场焊接目视检验规范》CECS71:94
11.《南京地区地基基础设计规范》DB32/112-95（修改保留）
12.《保利河西项目岩土工程勘察报告》K2009-106-1；
13.建筑工程地基基础工程施工质量规范与江苏省地方标准《建筑安装工程施工技术操作规程》地基与基础分册(DB32/TP(JG)006-92)、DB32/112-95，以及其他有关规范、规程。蜡變黲癟報伥铉锚鈰赘。
14.《工程建设标准强制性条文》、《建设工程安全生产管理条例》
四、监理工作目标
1、质量控制目标：为“金陵杯”，争创“扬子杯”。
2、工期控制目标：工期按业主与承包单位签订的施工合同及业主要求。
3、投资控制目标：保利香槟国际桩基及基坑工程，根据工程施工合同所确定数额，控制设计变更。
4、材料控制目标：合格。
5、安全文明控制目标：为“省级文明工地”。
五、监理工作流程
（一）、事前控制
1、审查施工单位资质及管理人员、特殊工种人员的资质及上岗证等。开工报告批复前，施工单位应提供至少下列资料：買鲷鴯譖昙膚遙闫撷凄。
a．施工企业资质等级证书（原件）及复印件（留存）；
b．施工企业法人营业执照（原件）及复印件（留存）；
c．本市建设工程施工许可证（原件）及复印件；
d．管理人员资格证书和特殊工种人员上岗证（原件）及复印件；
e．办理质检、安检等手续的证明文件（原件）及复印件；
f．设计图纸通过专业审核的证明文件（原件）及复印件。
2．审查施工单位质保体系、安保体系是否健全：
a．质保、安保体系的组织机构落实情况；
b．质保、安保体系的主要规章制度及相应的有关资料。（如：应急预案、安全文明措施费用计划等）
3．组织设计交底和图纸会审：开工前总监组织项目部内专业监理工程师熟悉图纸。对图纸中强制性标准执行要求以及图纸表达不清楚，或错误之处等提出审核意见。在业主、施工、设计及监理共同参与的设计交底及图审会议上讨论、解决。并最终形成会议记要，盖章后生效，执行。綾镝鯛駕櫬鹕踪韦辚糴。
4．审查桩基专项施工方案，审查重点：
a．本方案能否满足国家现行的规范、标准，特别是强制性标准条文的要求；
b．施工程序及技术措施是否合理，并与本工程现场实际是否相符，具有针对性和可操作性；
c．施工工艺是否合理、先进，能指导现场施工。特殊部位有否专项措施、要求和质量验收标准；
d．安全、生产、环保季节性施工措施。特别是安全有否应急预案；
e．现场劳力、施工机械的投入能否满足工期要求等等。
施工方案应由施工单位相关部门及技术负责人签名，加盖公章后报监理。经专业监理工程师和总监审批后，方可施工。监理将严格按照审批后的施工方案督促检查和验收。驅踬髏彦浃绥譎饴憂锦。
5．加强材料、设备进场时的检查、验收工作：
凡进场的管桩原材等，均应在施工方自检合格的基础上向监理报验。报验时应提供：产品出厂合格证、质保书、有关管桩技术参数的资料、相关的出厂性能检测报告（或型检报告）等质保资料以及材料设备报审单，监理当场对其品种、规格、数量、拟用部位、外观等进行检查和确认。须按相关规定应进行复试的，则应当场随机抽样。送有关检测机构进行复试，待复试结论出来后确定是否进场使用。猫虿驢绘燈鮒诛髅貺庑。
表2：保利香槟国际工程桩基材料一览表
序号
名称
规格型号
品牌
技术
参数
工程用量
检验批
是否
报验
报验时间
验收
结果
1
管桩
PHC-500（100）AB- C80
三和、建华、东浦
/
约91469米
/
是
/
/
2
焊条
E4300
大桥
/
/
/
是
/
/

（二）、事中控制： 施工中工序检查及验收
1．监理通过巡视、旁站等手段和方法对施工现场进行检查和监督，严格要求施工单位按审查合格的设计文件（图纸、变更单、技术核定单等）和经审批同意的专项施工方案的要求施工；锹籁饗迳琐筆襖鸥娅薔。
2．施工单位在施工中，如发现图纸设计有不合理、不完善甚至无法施工的情况，不得擅自更改随意施工。监理一旦发现则坚决要求施工单位以书面形式反映存在的问题，通过设计单位办理设计变更签证，最终按变更内容施工；構氽頑黉碩饨荠龈话骛。
3．验收工序的确认应严格按市质检站的统一验收表中的要求执行。

表3：保利香槟国际桩基工程施工工序验收一览表
序号
工序名称
验收内容
检验批
报验第次
验收日期
验收结果
1
定位
施工轴线、桩位定位、标高
以栋号为单位
2
\
\
2
预应力
管桩原材
预应力管桩的质保书、桩径
按进场批次
\
\
\
2
预应力
管桩锤击
预应力管桩垂直度、桩长每米的锤击数、最后三阵贯入度、施工记录等
以栋号为单位
\
\
\
3
预应力管桩的焊接
焊条的质量、焊接的质量检查、焊缝冷却时间
以栋号为单位
\
\
\

4．关于工序验收程序，详见工序验收工作流程图。
施工方必须在自检合格的基础上，向监理办理报验手续。监理一般在24小时内进行验收。如验收不合格，经整改后一般在24小时内可重复报验；輒峄陽檉簖疖網儂號泶。
5．工序验收时，监理将根据巡视及旁站中发现的问题，按照规范的要求进行认真检查和验收，并同时完成必要的平行检验工作。验收完成后及时签署验收意见；尧侧閆繭絳闕绚勵蜆贅。
6．隐蔽工程的验收尽量做到随工程的进展及时验收，必要时留存一些影像资料以备查。
（三）、事后控制
1．桩基分部（子分部）工程施工完成，监理将要求施工单位做好如下工作：
（1）．对现场尚存的一些施工问题进行收尾、整改，为预验收做好准备；
（2）．做好基桩检测、测试，并取得相应检测报告；具体检测内容如下：
表4：保利香槟国际工程桩基工程检测一览表
序号
栋号
总桩数
承载力极限值
抗压静载检测数量
低应变检测数量
检测依据
1
10
238
2500
2
80
JGJ106--2003
2
11
251
2600
2
80
JGJ106--2003
3
12
183
2600
2
70
JGJ106--2003
4
13
238
2500
2
80
JGJ106--2003
5
14
253
2500
2
80
JGJ106--2003
6
15
182
2600
2
70
JGJ106--2003
7
16
182
4000
2
70
JGJ106--2003
8
17
162
4000
2
68
JGJ106--2003
9
18
186
4000
2
72
JGJ106--2003
10
19
92
4000
2
28
JGJ106--2003
11
20
146
4000
2
41
JGJ106--2003
12
21
92
4000
2
28
JGJ106--2003
13
4#地库
217
2500
2
78
JGJ106--2003
14
5#地库
225
2500
2
78
JGJ106--2003
15
6#地库
173
2500
2
69
JGJ106--2003
16
人防Ⅰ
144
4000
2
62
JGJ106--2003
17
人防Ⅱ
235
4000
2
80
JGJ106--2003

（3）．整理完整的施工资料，供验收时审查。资料至少包括如下内容：
竣工报告、桩基施工方案、图纸会审纪要、设计变更单、技术核定单等、竣工图、管桩材料报验单、工序报验单、桩基隐蔽工程验收记录。检测检测报告、外地管桩生产企业管桩复试报告等、各分部分项工程质量评定记录。 识饒鎂錕缢灩筧嚌俨淒。
2．组织建设、设计、勘察、施工、行业主管部门等单位参加的工程（预）验收会议。提交其质量评估报告并签署分部分项工程质量评定表。凍鈹鋨劳臘锴痫婦胫籴。
3.监理各项工作流程图如下：
（1）．施工阶段监理质量控制工作总流程图（图1）
（2）．技术联系或工程变更工作流程图（图2）
（3）．材料、设备核验工作流程图（图3）
（4）．工序（检验批）质量验收工作流程图（图4）
（5）．隐蔽工程验收工作流程图（图5）
是
分项工程施工
监理进场与监理准备工作
编制与交底监理实施计划
确定分部分项工程质量标准与检查验收程序以及进度与投资目标
审查开工前的准备情况
具备开工条件
继续准备
签发开工令
否
是
恥諤銪灭萦欢煬鞏鹜錦。
否
是
监理工程师验收
班组自检
限期整改
整改返工
符合标准
分项竣工初验
专职质检员检验
通过预验收
符合标准
参加各方验收（业主组织）
是
是
是
是
否
否
否
否
否
鯊腎鑰诎褳鉀沩懼統庫。

整理资料、监理监督保修

是

否

办理有关签证

是否最后工序

否

图 1 施工阶段监理质量控制工作总流程图

技术联系事项提出
填报技术联系、工程变更单
总监理工程师组织审核并报建设单位同意，签署技术联系与工程变更单
设计单位
等部门
施工单位实施
磋商
同意或变更
硕癘鄴颃诌攆檸攜驤蔹。

图2 技术联系或工程变更工作流程图

施工单位提出样品技术资料
施工单位提出工程材料工程材料/构配件/设备报审
监理工程师签署工程材料工程材料/构配件/设备报审意见
施工单位采购
附合格证进场
施工单位按要求抽样（监理见证取样）测试
施工单位提出工程材料/构配件/设备报审
监理工测试程师签署工程材料/构配件/设备报审意见
投入使用
否
否
可
可
阌擻輳嬪諫迁择楨秘騖。

图3 材料核验工作图

检验批、分项工程
完工自检合格（承包方）
填报检验批、分项工程、分部（子分部）工程报验单承包方
现场检查
专业监理工程师
平行检测（检验测试）专业监理工程师
资料审查
专业监理工程师
签署检验批、分项工程验收记录
（监理工程师）
承包方整改
签署分部（子分部）工程质量验收单（总监理工程师）
分部（子分部）工程检查结果审核
（总监理工程师）
检验批、分项工程检查结果审核
（监理工程师）
合格
合格
合格
不合格
不合格
不合格
氬嚕躑竄贸恳彈瀘颔澩。

图4 检验批、分项工程、分部（子分部）工程质量验收监理工作流程图

分包
施 工 单 位 自 检 合 格
施工单位整改
施工单位填写报验申请
监理签署报验申请
监理签发书面监理通知
有关各方验收
（如有要求）
工程隐蔽
监理工程师复验
申报
不符合要求
符合要求
符合要求
不符合要求（必要时）
釷鹆資贏車贖孙滅獅赘。
图5隐蔽（预检）工程验收流程图

六．监理工作控制目标及控制要点：
（一）控制目标：
根据本工程承包合同中约定的施工质量、进度及造价的相关内容。监理工作的控制目标如下：
1．质量：施工合同要求质量达到合格。因此监理将严格按《建筑工程质量检验评定标准》中相应的质量等级标准进行控制和评定。怂阐譜鯪迳導嘯畫長凉。
具体要求如下：
主控项目100%达到设计和《建筑地基基础工程施工质量验收规范》（GB50202-2002）的规定；
一般项目90%达到设计和《建筑地基基础工程施工质量验收规范》（GB50202-2002）的规定；
2．工期：按施工合同要求一座单元楼10天，二座单元楼18天。要求施工单位按时开工。关注并控制关键线路的进展，最终按计划工期完成。谚辞調担鈧谄动禪泻類。
3．造价：xx万元。严格按施工合同控制工程造价。以期不突破投标报价。
（二）控制要点：
1、依据相关合同审查施工队伍资质、混凝土预应力管桩生产厂家资质、项目部管理人员及特殊工种上岗资格、桩基专项施工方案；嘰觐詿缧铴嗫偽純铪锩。
2、组织图纸会审、设计交底，并要求施工单位对施工班组进行技术交底；
3、审查进场打桩机械设备的性能、工艺参数等是否与设计要求相符；
4、审查进场管桩、焊接材料的担保书、合格证、型式检验报告，并会同施工方质检员、材料员进行原材料外观检查验收，并有书面验收记录；预应力砼管桩质量检验标准如下熒绐譏钲鏌觶鷹緇機库。

表5：预应力混凝土管桩质量检验标准
序号
检查项目
允许偏差或允许值
检查方法
单位
数值
1
外观
无蜂窝、露筋、裂缝、色感均匀、
桩顶处无孔隙
直观
2
桩径
mm
±5
用钢尺量
3
管壁厚度
mm
±5
用钢尺量
4
桩尖中心线
mm
＜2
用钢尺量
5
顶面平整度
mm
10
用水平尺量
6
桩体弯曲
＜1/1000L
用钢尺量，L为两节桩长

5、组织对现场规划红线及首级测量控制点的复核正确，接着对施工方报验的桩基定位放线、桩位样桩进行复核验收，验收合格方允许进入下一道工序施工；鶼渍螻偉阅劍鲰腎邏蘞。
（1）、首先查验施工单位测量人员的上岗证、测量仪器检定证书；
（2）、对施工单位上报的测量资料进行复查，数据正确；
（3）、现场对控制点及桩位样桩进行复核，桩位放样允许偏差为：群桩不超过2cm，单排桩不超过1cm；
6、监理现场旁站插桩垂直度检查、桩长、接桩焊接隐蔽验收、贯入度及停锤标准的控制，根据设计要求本项目桩基工程以贯入度控制为主，沉桩终止条件以试桩时符合设计要求的试桩结果为依据进行判定；纣忧蔣氳頑莶驅藥悯骛。
（1）、桩身垂直度控制：要求打桩机械稳定、水平，采用二台经纬仪或吊线锤从成900二个方向进行观测校直，垂直度偏差﹤0.5%；颖刍莖蛺饽亿顿裊赔泷。
（2）、接桩焊接：核查焊条的型号是否对、焊接缝是否饱满，无夹渣、气泡，咬口等；

表6：预应力混凝土管桩接桩质量检验标准
检查项目
允 许 偏 差或允许值
检查方法
单位
数值
焊 接 质 量
上下节端部错口
外径＜700mm
mm
≤2
用钢尺量
焊缝咬边深度
mm
≤0.5
焊缝检查仪
焊缝加强层高度
mm
2
焊缝检查仪
焊缝加强层厚度
mm
2
焊缝检查仪
焊缝电焊质量外观
无气孔、无焊瘤、无裂缝
直观
焊缝探伤检查
满足设计要求
按设计要求
电焊结束后停歇时间
min
＞8
秒表测定
上下节平面偏差
mm
＜10
用钢尺量
节点弯曲矢高
＜1/1000L
用钢尺量，L为两节桩长

（3）、锤击数的确定：根据锤击桩帽次数，现场以计数器确定；
（4）、最终贯入度的控制：用水平仪观测10击的距离确定。
7、基坑开挖后组织进行桩位偏差验收，桩身质量检测，并对存在的问题报请设计进行处理；8、督促施工单位上报基础分部验收资料，监理提供基础分部质量评估报告；濫驂膽閉驟羥闈詔寢賻。
9、组织建设单位、工勘单位、设计单位、施工单位及监理单位共同进行基础分部验收。

七、监理工作方法及措施
（一）预应力混凝土锤击管桩工程质量控制的监理工作：
1．见证取样：凡进场的管桩原材等均由施工方向监理报验。监理在现场进行检查和验收。根《南京市预应力混凝土管桩质量监督管理规定》宁建工规字【2010】1号文件的规定，外地管桩生产企业在南京市场销售、供应管桩，应到南京市预拌混凝土管理处办理《外地管桩进宁销售登记证》；并对现场外地企业管桩进行现场随机抽样送检。銚銻縵哜鳗鸿锓謎諏涼。
2．巡视：由总监或总监代表，根据桩基工程具体进度、施工部位、工程复杂程度，安排好每天不少于3小时对处于施工状态的现场进行巡视，以发现质量、安全问题，及时解决。挤貼綬电麥结鈺贖哓类。
3．旁站监理：对关键部位或工序，其施工过程监理将按旁站方案的要求和程序，在现场旁站监督。桩基全过程的完成情况，并形成旁站记录。本专业的具体旁站内容详见样表：赔荊紳谘侖驟辽輩袜錈。
B11
旁站监理记录表（一）

工程名称： 保利香槟国际住宅小区工程 编号：BXX—
日期及气候：2010-X-XX 多云
工程地点：
旁站监理的部位或工序：1、2、3、4、5、6 号桩
旁站监理开始时间：
旁站监理结束时间：
施工情况：
施工人员7人、锤击桩机一台，打设第1、2、3、4、5、6根桩，方向从西向东施工。

监理情况：
旁站时进行计数，每根桩的锤击数，观察检查焊接质量，计数最后一阵的贯入度，用经纬仪或吊线锤随时查看垂直度。

发现问题：
1、 第一接的垂直度偏差较大。
2、 焊接质量不理想，焊缝焊渣未清理干净。
施工桩位记录混乱，时间未到就记录。
处理意见：
1、 要求施工人员调整垂直度。
2、 要求施工单位将焊缝焊渣清理干净。
要求有专门人员记录施工记录
备注：

承包单位：龙信建设集团有限公司

项目经理部：XXX部

质检员（签字）：
2010年X月XX日

监理单位：江苏建发建设项目咨询有限公司

项目监理机构：

旁站监理人员（签字）：
2010年X月XX日
江苏省建设厅监制

15
- -
江苏建发建设项目咨询有限公司 保利香槟国际工程监理部

锤击管桩旁站监理记录表（二）
工程名称： 工程 栋 设计桩顶标高： 设计桩长：
桩机型号： 施工日期： 年 月 日自然地面标高： 采用管桩型号：PHC- * -AB-C - 、 塤礙籟馐决穩賽釙冊庫。
序号
桩号
开始
时间
结束
时间
管桩长度
焊接冷却时间（分）
总击数<1500击
贯入度MM/10击
实际桩顶标高（M）

备注

监理人
第一节
第二节
第三节
小计
L1、L2
L2、L3

施工单位： 监理工程师： 裊樣祕廬廂颤谚鍘羋蔺。

4
4．工序验收及平行检验：施工单位每道工序完成后，下道工序开始前，均应在自检合格的基础上向监理报验。监理按正常程序派人员到现场验收。检查施工单位是否按设计图纸（含设计变更单及技术核定单）内容及施工验收规范的要求进行施工的。同时在必要时，将按一定比例进行检测，独自记录其数据（即平行检验）以判定其工序合格与否；各道工序的验收详见工序验收一览表。 仓嫗盤紲嘱珑詁鍬齊驁。
5. 口头通知：对一般的工程质量问题或工程事项，口头通知其整改或执行。
6．工作联系单：涉及工程质量及其他方面的一般事项，以提醒和要求施工方执行的，可以监理工作联系单形式发文给施工单位。绽萬璉轆娛閬蛏鬮绾瀧。
7．监理通知单：监理人员在巡视、旁站、验收等工作中发现的一些质量及其他方面（如：进度、造价、安全等）必须要求施工单位整改的，均以监理通知单书面通知施工方。施工方不得以任何理由拒收。并且在监理要求的期限内完成整改工作，再报监理复验。骁顾燁鶚巯瀆蕪領鲡赙。
8．工程暂停令：对施工单位连续违规施工且又拒不整改，以致影响整个施工质量时，监理在与建设方沟通的情况下，视现场实际情况，向施工方发出全部或局部工程暂停令。以遏制施工方盲目施工的势头，确保工程施工质量。必要时还可向政府主管部门书面反映现场情况。瑣钋濺暧惲锟缟馭篩凉。
9．例会：监理每周四组织建设方、施工方以及设计方、材料供应商等召开工程例会。会议总结上周施工方的施工质量以及安全、进度等情况。以要求施工方及时给予整改。鎦诗涇艳损楼紲鯗餳類。
10．专题会议：对施工中的一些关键工序、难点、重点部位等需要参建各方进行协调的，监理及时组织各方召开专题例会。从技术角度、研究和制定其技术方案并要求各方协调好各自的工作以解决施工中的各种技术问题。栉缏歐锄棗鈕种鵑瑶锬。
11．备忘录 ：凡对现场工程质量产生不利影响的有关事项。监理提出并需要终止其行为。虽经最终努力而仍无法达到其结果的或未予采纳执行的，监理将向其行为的责任方发出监理备忘录。作为监理对该事项处理意见或看法的最终说明。该备忘录可抄报政府有关主管部门（包括建设方）辔烨棟剛殓攬瑤丽阄应。
（二）质量控制的主要措施：
1．组织措施：
a.监理方，组建以总监理工程师钱虞峰为首的现场监理项目部。制定监理规划、各专业监理细则、落实监理各项活动的实施、完善监理运行制度，并指定专业监理工程师刘玉平负责本预应力混凝土锤击管桩的施工质量的控制工作。峴扬斕滾澗辐滠兴渙藺。
b.施工方，监理重点审核施工方的质保、安保体系及落实情况。确保现场有一个强有力的施工管理班子。

2．技术措施：
（1）．认真阅读桩基设计图纸，全面掌握设计的技术要点，各分项工程的主要材料使用情况、施工工艺情况以及质量控制点。詩叁撻訥烬忧毀厉鋨骜。
（2）.认真审核施工方的桩基专项施工方案。
（3）.重点控制桩基施工中的难点和重点，确保施工质量达到预控要求。本工程的施工难点和重点主要有施工样桩的精度控制、沉桩垂直度的控制、管桩的焊接控制及终止打桩控制与检查等。则鯤愜韋瘓賈晖园栋泷。
a. 施工样桩的精度控制:由于打桩机械沉桩过程中对地基土的扰动，至使所放样桩位容易偏位，因此在打桩施工过程中，要加强桩位复核；胀鏝彈奥秘孫戶孪钇賻。
b.沉桩垂直度的控制: 由于土质条件，为了确保桩机安装水平稳固，导向杆的垂直度偏差小于0.5%，用两台经纬仪或吊线锤从两个方向观察。在锤击过程中，桩身偏斜，应随时责令施工方加以校正，以免发生工程质量事故；鳃躋峽祷紉诵帮废掃減。
c. 管桩的焊接控制：管桩的焊接质量直接关系到成桩的质量。因此，要求使用合格的电焊条，焊条规格应符合GB/T5117-1995的规定；管桩上节与管桩的下节对接应找正接直、无偏差，接合面之间的缝隙不得大于2毫米，焊接前应先将管桩六等份点焊接，然后由二人（或三人）同时平分后向同一方向施焊；第一层必须用3.2毫米的焊条打底，确保根部焊透，分层施焊，正确掌握焊接电流和施焊速度，每层焊接厚度应均匀，每层间的焊渣必须清除干净，方能再焊下一层，坡口槽的电焊必须满焊。电焊的厚度必须高出坡口1毫米，焊缝必须每层检查，焊缝不应有夹渣、气孔等缺陷；焊接后的接桩，待焊缝降温8分钟后涂刷沥青漆两遍再锤击管桩。稟虛嬪赈维哜妝扩踴粜。
d. 终止打桩控制：停打的标准是根据设计要求、图纸会审、以及地质条件和最后的贯入度来决定；当桩达到设计桩长，最后的贯入度符合要求可以停打；如桩长达到要求而贯入度不符合要求或贯入度达到要求但桩长达不到，应立即通知设计人员，得到明确答复后才能停打；陽簍埡鲑罷規呜旧岿錟。
3．进度措施:
a.审核施工方管理班子的人员配备、资质、业务水平能否适应工程的需要。
b.审查施工方投入现场的施工机具、数量、规格，完好程度能否满足施工工艺要求。
c.对施工方不合理的施工顺序，影响质量和进度的施工工艺等提出监理意见。协助其进行改进和优化。根据锤击管桩的施工工艺特点，现场桩基施工应从一个方向向另一个方向施工，或从中间向四周施工，避免挤桩效应；确保成桩质量。沩氣嘮戇苌鑿鑿槠谔應。
4．投资措施：（合同措施） 认真做好工序（工程）验收工作，做好合格工程量的确认工作，对不合格（或达不到质量要求的）工程坚决不予计量。进而严格掌握工程款的支付。从造价上确保施工方所完成的工程量全部符合质量要求。钡嵐縣緱虜荣产涛團蔺。
八、安全监督：
1．根据《建筑法》和《安全生产法》中谁施工谁负责安全的基本原则，监理在施工阶段对现场安全工作进行认真监督和检查。督促施工单位建立健全安保系统并正常运行。尤其是专职安全管理人员持证到岗履行职责。懨俠劑鈍触乐鹇烬觶騮。
2．严格审查桩基专项施工方案中的安全技术措施，并督促施工方落实实施。
3．监理认真编制本工程有关安全监控的《安全监理细则》等。用以指导日常监理在实施监理工作中加强对现场安全施工的监控。謾饱兗争詣繚鮐癞别瀘。
4．加强日常监理对施工现场巡视检查的工作。发现安全事故的隐患，以及违反施工安全技术操作规程的行为，及时予以制止。呙铉們欤谦鸪饺竞荡赚。
5．组织定期或不定期的安全检查活动，将现场不安全因素要求施工方及时消灭在萌芽状态，确保现场安全施工。
6．对施工单位违反建设程序和有关规定，现场存在严重安全隐患且不及时整改，继续施工的，监理将及时向建设方和建设行政主管部门报告。莹谐龌蕲賞组靄绉嚴减。
7．除上述条例外，针对本桩基工程的施工现场实际情况加强下列检查内容：
a.现场施工量大，作业面广且使用打桩机较多。监理将加强对现场临时用电的安全检查，并要求施工方严格管理好电源，防止意外触电事故的发生。 麸肃鹏镟轿騍镣缚縟糶。
b.加强现场桩洞口防护，做到成桩形成的洞口即时封闭或采取拉警戒线，确保现场施工安全。
c.施工现场的照明：若夜间施工应有足够亮度和安全保障（低压）的照明，防止因照明不够而发生意外。
d、检查进场桩机运转记录情况，正常后方可投入使用。
e、检查管桩强度报告，要求达到100%后方可吊运、打桩。管桩堆放场地应平整，一般码放不超过4层。

江苏省建发建设项目咨询有限公司
保利香槟国际工程监理部
2010-05
