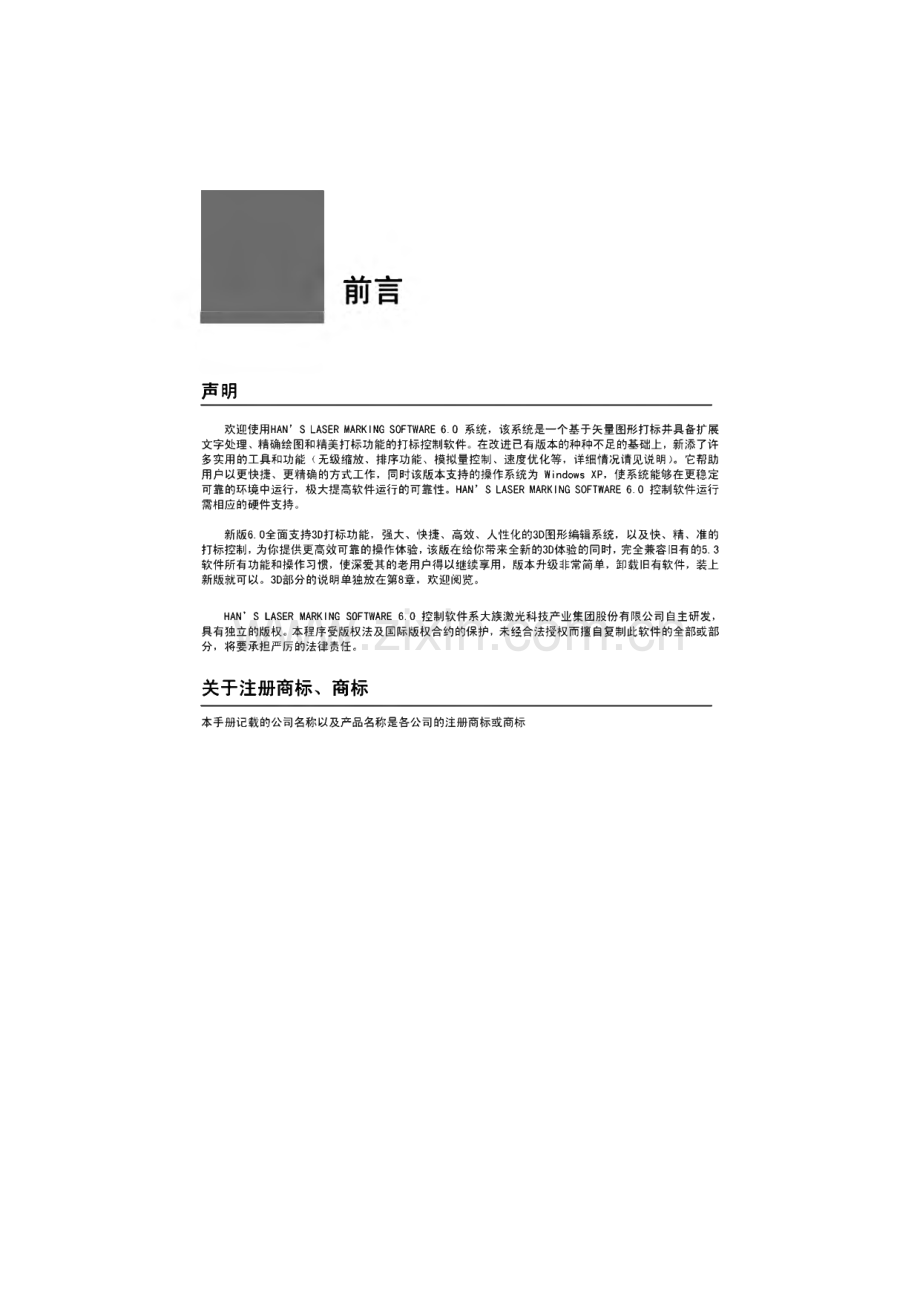

1、LASERHANS LASER Marking Software 6.0用户手册请在使用前阅读本手册。在阅读完毕后,请妥善保管本手册,以备将来参考。一声明欢迎使用HA N S L A S ER M A R KIN G S O FT WA R E 6.0系统,该系统是一个基于矢量图形打标并具备扩展 文字处理、精确绘图和精美打标功能的打标控制软件。在改进已有版本的种种不足的基础上,新添了许 多实用的工具和功能(无级缩放、排序功能、模拟量控制、速度优化等,详细情况请见说明)。它帮助 用户以更快捷、更精确的方式工作,同时该版本支持的操作系统为Wind ows XP,使系统能够在更稳定 可靠的环境中运行
2、,极大提高软件运行的可靠性。HA N S L A S ER M A R KIN G S O FT WA R E 6.0控制软件运行 需相应的硬件支持.新版6.0全面支持3D打标功能,强大、快捷、高效、人性化的3D图形编辑系统,以及快、精、准的 打标控制,为你提供更高效可靠的操作体验,该版在给你带来全新的3D体验的同时,完全兼容旧有的5.3 软件所有功能和操作习惯,使深爱其的老用户得以继续享用,版本升级非常简单,卸载旧有软件,装上 新版就可以。3D部分的说明单独放在第8章,欢迎阅览。HA N*S L A S ER M A R KIN G S O FT WA R E 6.0控制软件系大族激光科技产
3、业集团股份有限公司自主研发,具有独立的版权。本程序受版权法及国际版权合约的保护,未经合法授权而擅自复制此软件的全部或部 分,将要承担严厉的法律责任。关于注册商标、商标本手册记载的公司名称以及产品名称是各公司的注册商标或商标手册构成1章概述对打标软件作用和激光标记特点进行说明。操作系统:Wind ows 20 0 0/Wind ows XP/Wind ows 7(32 Bit)最低配置:CPU:赛扬2G以上;内存:至少512M内存,如果要处理大图形文件,推荐内存4G以上;显卡:如果使用3D功能,需要性能强劲的独立显卡进行图形处理;硬盘:至少50 0 M可用空间,建议预留更多的可用空间。安装前准备
4、如果您使用并且启用了病毒防护软件,请设置允许安装新软件;如果您的计算机上已经安装了本软件以前的版本,请卸载后再进行安装;为确保安装过程快速无误完成,建议在安装本软件之前关闭其它所有的Wind ows 程序。2-2HA N S L A S ER M A R KIN G S O FT WA R E 6.0软件的安装过程该章节介绍了HA N S L A S ER M A R KIN G S O FT WA R E 6.0软件的安装 操作过程。软件安装过程鼠标双击安装包或者右键打开安装包 弹出语言选择对话框,如下图:选择语言后,确定;点击“下一步”;HA N S L A S ER M A R KIN
5、G S O FT WA R E 6.02-3点击“我接受”,再点击“下一步”;输入安装密码,密码为“O O O O O O QQQQQQ”,注意:密码区分大小写;点击“下一步”;2-4HA N S L A S ER M A R KIN G S O FT WA R E 6.0Q 博安装-Hans Laser larking Software选择安装路径,点击“下一步”;点击“下一步”;点击“下一步”;系统开始复制文件HA N S L A S ER M A R KIN G S O FT WA R E 6.02-5成安装-Hans Laser larking Software复制文件完成后,会弹出驱
6、动安装程序,如下所示。选择Ins tal l D og D r i ver和Ins tal l Emc c D r iver,点击O K”;驱动安装完成后,进入激光器参数设置向导。首先,选择您所使用的激光器类型,然后点击“下一步”。2-6HA N S L A S ER M A R KIN G S O FT WA R E 6.0对于不同的激光器,设置向导可能有所相同,请对照硬件手册,正确选择及设置相关选项。设置完成后,点击“下一步”。最后需要设置控制式,对于习惯了以前产品的用户,可以选择“传统模式”,如果整机配置 优良,可以使用简便模式,会给你带来全新的体验。注如果选择“简便模式”,启动软件后需
7、要校正BOX后,进行M值校正(软件设置菜单 中有快捷键),如果选择“传统模式”,则只需校正BOX即可工作,无需校正M值。M值的调节方法详见第五章“参数设置”激光器参数设置完毕后,最后还会要求安装VS 20 0 8分发补丁包,如下所示。HA N S L A S ER M A R KIN G S O FT WA R E 6.02-7点击“Yes”,等待分发包安装完成,最后弹出如下画面。点击“完成”,完成软件安装。EMC C卡驱动的安装连接EM CC卡后计算机弹出“找到新的硬件”;选择“否,暂时不”,点击“下一步”;2-8HA N S L A S ER M A R KIN G S O FT WA R
8、 E 6.0选择“自动安装软件(推荐)”,点击下一步选择“CYUS B.inf,点击下一步;点击“仍然继续”;如果出现上图,点击“浏览”;HA N S L A S ER M A R KIN G S O FT WA R E 6.02-9查找文件在安装路径下的D r iver s Emc c”子文件夹中选择c yu s b.s ys”,默认路径为C:ProgramFilesHans Laser Marking SoftwareV6_0D riversEmccv;点击“确定”;2-10HA N,S L A S ER M A R KIN G S O FT WA R E 6.0软件的界面该章节介绍了HA
9、 N S L A S ER M A R KIN G S O FT WA R E 6.0软件的操作 界面。用户界面.V.I.R I rk.r,;nft.II|H;1 I UjZiiJd 目向国HA N S L A S ER M A R KIN G S O FT WA R E 6.0软件启动后的界面如下图所示:和老版本相比,主界面变化不大,依然延续了传统的排列风格,但在功能上进行了扩充,显示的 信息量也比之前增加了很多,比如打标时间、电机位置、限位状态、当前用户等等,优化了排版,让用 户使用更方便快捷。HA N S L A S ER M A R KIN G S O FT WA R E 6.02-1
10、1菜单及工具栏该章节介绍了HA N S L A S ER M A R KIN G S O FT WA R E 6.0软件的菜单 和工具栏。标题栏标题栏在HA N S L A S ER M A R KIN G S O FT WA R E 6.0窗口的顶部,显示用户正在使用的文件名,拖动标 题栏可以在屏幕上重新放置HA N S L A S ER M A R KIN G S O FT WA R E 6.0窗口。标题栏右端的图标分别用来最 小化窗口并让它出现在任务栏上、最大化HA N S L A S ER M A R KIN G S O FT WA R E 6.0窗口到满屏幕大小和关 闭窗口。没有最大
11、化的绘图窗口也有一个标题栏。它的功能和HA N S L A S ER M A R KIN G S O FT WA R E 6.0窗口的 标题栏的功能一样。用户可以使用标题栏移动、最大化、最小化或者关闭一个绘图窗口。当用户最大化 一个绘图窗口,它的标题栏出现在HA N S L A S ER M A R KIN G S O FT WA R E 6.0的标题栏上。HATS LASER larking Software 6.0-HS1菜单栏菜单栏横跨于“应用程序”窗口的顶部,位于标题栏紧下方,显示菜单的名称,单击菜单名会弹出一 列下拉菜单命令提供选择。/H文件电)编辑建)视图也)绘图也)排列Q)设置)
12、打标)窗口世)帮助国)HA N,S L A S ER M A R K I N G S O FT WA R E 6.0包括以下菜单项:文件菜单提供文件操作命令 编辑菜单提供编辑控制命令 视图菜单提供视图显示命令 绘图菜单提供绘图工具命令 排列菜单提供图形变换、组合命令 设置菜单提供打标机硬件设置命令 打标菜单提供打标命令 窗口菜单提供窗口显示控制命令 帮助菜单提供HA N S L A S ER M A R KIN G S O FT WA R E 6.0帮助命令文件菜单文件菜单提供以下命令:新建新建文档 打开打开现存文档2-12HA N S L A S ER M A R KIN G S O FT
13、WA R E 6.0 打开多文档文件用于多文件打标。注意:当关闭所有单文档时,此菜单才有效 去闭关闭当前文档 保存用相同的文件名保存一个打开的文档 另存为当前文档保存为一个指定文件名的文档 打印对软件文本进行打印 打印设置设置外部打印机设置 导入外部图形图像文件 昱出将打文档以.PL T格式导出 退出退出HA N S L A S ER M A R KIN G S O FT WA R E 6.0系统新建用此命令在HA N S L A S ER M A R KIN G S O FT WA R E 6.0系统中新建一个文档。可用打开命令打开一个 现存文档。捷径工具栏按钮:回快捷键操作:CT R L+
14、N打开用此命令打开一个已存文档。可同时打开多个文档。可用窗口菜单在多个打开的文档中切换。可 用新建命令建立新文档。工具栏按钮:1 快捷键操作:CT R L+O打开多文档文件用于多文档打标。多文档文件扩展名为M UL,当关闭所有单文档时,此菜单才有效。保存用此命令将活动文档保存到它的当前的文件名和目录下。当第一次保存文档时,HA N S IA S FR M A R KIN G S O FT WA R E 6.0显示另存为对话框以便命名您的文档。如果在保存之前,想改变当前文档的文 件名和目录,您可选用另存为命令,文件保存名为*.hs或*.hd(三维文件)。捷径HA N S L A S ER M A
15、 R KIN G S O FT WA R E 6.02-13工具栏按钮:H键按钮:CT R L+S注该命令必须是在至少一个文档被打开的情况下才能使用o关闭用此命令来关闭当前文档。HA N S L A S ER M A R KIN G S O FT WA R E 6.0建议在关闭文档之前保存文档。如果没有保存而关闭当前文档,系统会弹出是否保存对话框。如果不保存而退出系统,会失去从最后 一次保存以来所做的所有改动。在关闭一个无标题的文档之前,HA N,S L A S ER M A R KIN G S O FT WA R E 6.0会显示另存为对话框,建 议您命名并保存文档。如果想退出当前文档,但不
16、想退出HA N S L A S ER M A R KIN G S O FT WA R E 6.0系统,请单击此命令。也可以使用文档窗口上的关闭图标来关闭文档。如下所示:注该命令必须是在至少一个文档被打开的情况下才能使用O另存为用此命令来保存并命名活动文档。HA N S L A S ER M A R KIN G S O FT WA R E 6.0会显示另存为对话框 以便命名您的文档。以当前文件名保存文档,可用保存命令。备份为另一个文件名,请单击此命令。注该命令必须是在至少一个文档被打开的情况下才能使用。导入此命令用于导入一个BMP、PLT,D XF、NC、JPG、PNG等常用多种格式的文件,软件
17、会弹出导入对 话框以便选择导入文件。详细介绍请见“第三章第1节图形创建”。捷径工具栏按钮:和藤,龊趾导出此命令用来将打标图档以.PL T格式导出,以便对打标图形进行修改。2-14HA N S L A S ER M A R KIN G S O FT WA R E 6.0退出用此命令来结束HA N S L A S ER M A R KIN G S O FT WA R E 6.0的运行。也可使用在应用程序控制菜单上 的关闭命令。HA N S L A S ER M A R KIN G S O FT WA R E 6.0会提示保存尚未保存的改动(如图)。捷径鼠标:连续双击应用程序的控制菜单按钮。快捷键操
18、作:A L T+F4编辑菜单概述编辑菜单提供以下命令:撤道撤消上一步的编辑操作 重做重做撤消的编辑操作 蔓切从文档中删除数据(对象)并将其存到剪贴板上 复制从文档中复制数据(对象)并将其存到剪贴板上 精贴将剪贴板上的数据(对象)粘贴到文档中 删除删除当前选中的对象 全选选定工作区内所有对象 转为曲线转化为点信息曲线 滤点对相邻两点的距离在精度范围以内的点进行滤点,以提高软件的打标效率 选项 设定滤点精度、点移动步长、微调、拾取精度、级别回滚级数、断电精度、缩扩精 度、导角精度、层级数。FT 5.2-HS1型视图M绘图排列8I撤消选择多个对象命令(6Ctrl+Z!重做Ctrl+Y剪切Ctrl+X
19、复制(0Ctrl+C粘贴(E)Ctrl+V删除Del全选Ctrl+A转为曲线滤点Ctrl+F选项(Q)HA N S L A S ER M A R KIN G S O FT WA R E 6.02-15Undo撤销操作HA N S L A S ER M A R KIN G S O FT WA R E 6.0提供了对操作进行试验的可能性。如果在对文档进行更改 后,又希望能够不做更改,则可以撤消此更改操作。在取消级别范围内,可用u nd o来撤消上一步编辑操作,且该命令名会根据所执行的上一步操作而 变化。如果无法撤消上一步操作,菜单上的撤消命令会变成灰色,即为不可用。例如:设撤消/重做的级别是3(在
20、编辑菜单下的选项中可以设定),有如下操作:1、选择椭圆”工具,在工作区中绘制一个椭圆2、选择“拾取”工具,移动椭圆3、拉变椭圆4、打开旋转变换对话框,旋转椭圆。可以重复执行撤消命令以恢复原来的面貌。1、撤消旋转2、撤消拉变3、撤消移动因为撤消/重做的级别是3,只能恢复三步操作,所以“画圆”操作不能被撤消。捷径快捷键操作:CT R L+Z相关帮助重做选项redo操作HA N S L A S ER M A R KIN G S O FT WA R E 6.0提供了对操作进行试验的可能性。如果在对文档进行撤 消更改后,又希望能够不做更改,则可以重做更改操作。在重做级别范围内,可用r ed。来重做被撤消
21、的操作,且该命令名会根据所执行的上一步操作而变 化。如果无法重做,菜单上的重作命令会变成灰色,即为不可用。例如:设撤消/重做的级别是3(在编辑菜单下的选项中可以设定),有如下操作:1、选择椭圆”工具,在工作区中绘制一个椭圆2、选择“拾取”工具,移动椭圆3、拉变椭圆4、打开旋转变换对话框,旋转椭圆。可以重复执行撤消命令以恢复原来的面貌。1、撤消旋转2、撤消拉变3、撤消移动可以重复执行重作命令,恢复被撤消的动作。2-16HA N S L A S ER M A R KIN G S O FT WA R E 6.01、重作移动2、重作拉变3、重作旋转捷径快捷键操作:CT R L+Y相关帮助撤消注Undo
22、/Redo操作对于3D模型编辑同样适用。剪切剪切命令将当前被选对象从文档、视图中删除,并放置于剪贴板上。如当前没有对象被选取时,此命令不可用。把数据剪切到剪贴板上,会取代原先剪贴板存放的内容。如果想把当前文档的对象转移到另一个文档中,可以选取此命令把当前文档中的对象剪切,然后打开 想要放入的文档,进行粘贴即可。捷径工具栏按钮:a快捷键操作:CT R L+X相关帮助复制粘贴复制复制命令将当前被选对象复制到剪贴板上。如当前无对象被选取时,此命令不可用。把数据复制 到剪贴板上,会取代原先剪贴板存放的内容。如果想把当前文档的对象转移到另一个文档中,而不想把当前文档中的对象删除,可以选取此命 令把当前文
23、档中的对象复制,然后打开想要放的文档,进行粘贴即可。或想在同一个文档中创建两个 相同的对象也可用此命令。捷径工具栏按钮:IS快捷键操作:CT R L+C相关帮助剪切粘贴HA N S L A S ER M A R KIN G S O FT WA R E 6.02-17粘贴粘贴将剪贴板上的内容粘贴到插入点处。如剪贴板为空,此命令不可用。利用剪切、复制命令将 对象放入剪贴板上,就可在需要的地方进行粘贴.捷径工具栏按钮:回快捷键操作:CT R L+V相关帮助剪切复制删除此命令用于删除当前所选对象。如当前无选取的对象,此命令不可用。捷径快捷键操作:【D el键全选此命令用于选中工作区内的所有对象。捷径快
24、捷键操作:CT R L+A选项此命令用于设定滤点精度、点移动步长、微调、拾取精度、级别回滚级数、断电精度、缩扩精度、导角精度、层级数(如下图):详细介绍请见“第三章第2节图形编辑。2-18HA N S L A S ER M A R KIN G S O FT WA R E 6.0视图菜单概述视图菜单提供以下命令:工具栏显示或隐藏工具栏a m设置视图缩放 状态栏显示或隐藏状态栏工具栏陛绘图排列设工具栏(D 缩放 V状态栏M)a QS)取欧热族 常绘变缩常用 选中后,软件界面中的常用快捷键显示,如界面中的导入导出等绘图选中后,软件界面中的绘图快捷键显示,如界面中的绘图菜单将显示变换选中后,软件界面中
25、的变换快捷键显示,如界面中的居中、镜像等选项显示 缩放选中后,软件界面中的缩放快捷键显示,界面中的放大、缩小等选项显示缩放菜单视图S)绘图9)排列设置6)工具栏(1)R A。X的n稿放&)V状态栏(S)放大建)_.所有对象(A)、所选对象心)2 页面电)o 非比例缩放缩放菜单提供以下命令:缩小缩小视图 放大放大视图 所有对象视图中最大化显示全部对象 所选对象视图中最大化显示选定对象 缩放到页面视图中最大化显示页面A 非比例缩放视图中最大化显示页面1、缩小以鼠标单击点为中心缩小视图为原来的2/3。该命令被选中后,处于持续工作状态,并使绘图工 具不可用,按鼠标右键可退出缩小状态“捷径工具栏按钮:2
26、、放大HA N S L A S ER M A R KIN G S O FT WA R E 6.02-19用于放大视图,包括单击中心点放大和框选放大。放大命令被选中后,处于持续工作状态,并使 绘图工具不可用,按鼠标右键可退出放大状态。单击中心点放大以鼠标单击点为中心放大视图为原来的1.5倍。A 框选放大在欲放大区域的左上角按住鼠标左键不放,拖动鼠标,在欲放大区域的右下角放开鼠标左键。欲 放大区域将在视图中以最大化显示。捷径工具栏按钮:该版本软件支持无级缩放的最大范围是14米,最小是0.1u米。注3、所有对象此命令用于在视图以最大化显示所有的对象。如当前没有任何对象,则弹出警告框,命令无效。捷径工
27、具栏按钮:4、所选对象此命令用于在视图以最大化显示选定的对象。如当前没有选定的对象,则弹出警告框,命令无效。捷径工具栏按钮:残5、缩放到页面此命令用于在视图中最大化显示出打标工作区。捷径工具栏按钮:口6、非比例缩放此命令与页面的效果一致。绘图菜单概述2-20HA N S L A S ER M A R KIN G S O FT WA R E 6.0照顾排列设3点取C)手动绘图出)样条曲线矩形椭圆圆弧1圆弧2圆多边形9网格短文本及跳号复)条码堡)延时复)输入信号a)输出信号9)埴充电)绘图菜单提供以下命令:点取挑选、移动、变形对象 手动绘图绘制直线或曲线 理绘制矩形或正方形 ffi绘制椭圆或圆 多
28、边形绘制对称多边形 网旗绘制网格 文本及跳号文本编辑与跳号设置 条码制作、修改条形码A 填充填充对象排列菜单概述排列菜单提供以下命令:排列设置打标陋)毛阵列排布).娟合)Ctrl+G取消胆合)Ctrl+U对象合成 Alt+U居中咽)Ctrl+M左右馍像QD 上下镣像口)左旋9。度I)右旋90度3)手动排序)Alt+M自动排序(A)Alt+A走势排序)Alt+G选择排序0)Alt+S详细介绍请见“第三章第2节图形编辑”。HA N S L A S ER M A R KIN G S O FT WA R E 6.02-21设置菜单概述设置菜单提供以下命令:喳型I打标皿)窗口置)早不统设置(!()-.1
29、0检测灰度设置(G).灰度非线性补偿也)按健绑定设置CK)权限管理国)切换用户QC)校正参数设置C)激光器参数设置向导1)M值调节向导很)编辑自定义字体但)详细介绍请见“第五章参数设置和第六章其它操作”。打标菜单概述打标菜单提供以下命令以实现打标:跳凰烟窗口 a)帮助oi)通用打标(B).F10多文档打标).F8打标预览).F9详细介绍请见“第四章打标控制”。窗口菜单概述窗口菜单提供以下命令,这些命令能使在应用程序窗口中安排多个文档.窗口(出)新建窗口(助层叠平铺排列图标(Q1HSUV 2HS2 新建窗口建立一个查看同样文档的新窗口 层叠按重叠方式安排窗口 平铺按互不重叠平铺方式安排窗口 排列
30、图标安排已关闭窗口的图标 窗口1,2显示软件打开的窗口,窗口前面加3代表当前窗口帮助菜单概述2-22HA N S L A S ER M A R KIN G S O FT WA R E 6.0帮助菜单提供以下的命令,提供使用该应用程序的帮助:帮助主题启动帮助的主题索引“关于”显示该应用程序的版本信息帮助主题用此命令显示帮助的开场屏幕。从此开场屏幕,可跳到关于使用HA N S L A S ER M A R KIN G S O FT WA R E 6.0的进一步指令以及各种不同类型参考资料。一旦打开帮助,在任何时候您如果想要回到开场屏幕,您都可以通过单击内容按钮来实现。关于此命令来显示HA N S
31、L A S ER M A R KIN G S O FT WA R E 6.0版本的版权通告、版本号码和发布日期。状态栏状态栏(如图)为用户提供关于选定对象或当前操作的信息。状态栏默认出现在屏幕的底部。谖像己T就和滕存 打硼1+S1TM,电机也置:。我跟他0正踉应:当前用西度9毋,6 当而便詈-SS.KX,30Sei9状态栏的左边区域一一提示区1、描述用鼠标掠过菜单时,菜单项目操作的描述信息。2、移动鼠标到工具栏上的按钮,按下鼠标而没有释放前,在该区域也显示工具栏操作的描述信 息。3、在操作某项工具时,在该区域内提示当前操作的状态。HA N S L A S ER M A R KIN G S O
32、FT WA R E 6.02-23状态栏的右边区域从左向右分成了很多栏,分别显示最近一次打标的时间、当前电机所在的位置、正负限位状态、当前用户及选中图形的长度及鼠标的位置。打标时间单位为ms,电机位置单位为r nn/度,会根据轴设置情况自动转换.正负限位指示灯为红色时指示当前位置为限位状态、绿色为正常状态。当前用户显示当前登录的用户名。图形边框长度显示当前选中图形的长度,单位mm当前位置显示当前鼠标的位置,和标尺同步。工作区整个窗口的客户区都称之为工作区。用户可在“工作区”的任一位置绘图,但只有在有效打标区 上的图案才会由打标机处理。有效打标区可用于打标机打标的物理区域(如图)。显示在窗口中间
33、,页状,象一张纸。只有在有效打标区 中的图案才是最终由打标机打标出的图案,在有效打标区外的图案打标机将不作处理。歉迎您使用Hans Laser Marking System 2000 深,市大族施光科技有IR公司注如果在有效区域外有图案的话,在按打标钮_时会提示“超出打标范围”,无法打标。无级缩放无级缩放范围:无级缩放的最大范围是14米,最小是0.1u米滚动箭头出现在滚动条的两端;对象移动:通过鼠标中键滚动,按住鼠标中键移动-移动画布。2-24HA N S L A S ER M A R KIN G S O FT WA R E 6.03章绘图说明对打标软件的图形创建和图形编辑进行说 明。3-1图
34、形创建.3-23-2 图形编辑.3-24HA N S L A S ER M A R KIN G S O FT WA R E 6.03-13-1图形创建该章节介绍了HA N S L A S ER M A R KIN G S O FT WA R E 6.0软件的各 种图形的绘制方法和操作过程绘图菜单概述理通1排列运3点取()手动绘图也)样条曲线矩形6)椭圆)脚醐2 如剧O多边形W)醴点)文本及跳号复)条码也)延时也)输入僖号d)输出信号Q)运动控制电)电机位置6)条件判断()埴充值)绘图菜单提供以下命令:点取挑选、移动、变形对象 样条曲线绘制样条曲线 手动绘图绘制直线或曲线 矩形绘制矩形或正方形A
35、 椭圆绘制椭圆或圆 多边形绘制对称多边形 网整绘制网格 文本及跳号文本编辑与跳号设置A 条码制作、修改条形码 延时对象间延时 输入信号等待信号输入后继续 输出信号输出一个信号 电机位置重设当前电机位置 条件判断根据不同的信号执行不同的指令 填充填充对象3-2HA N S L A S ER M A R KIN G S O FT WA R E 6.0点取点取工具用于选择、移动、拉变对象。在进行编辑操作前,必须先确定选择集。所谓选择集是指 被选择对象的集合,在一个视图中有且只有一个选择集。在绘图过程中,系统自动清空选择集,并将 最后绘制的对象加入到选择集中。当选择集内包含对象时,视图显示出一个带有8
36、个控制点的跟踪器(如图),其控制点的大小及跟踪器的形态参见视图菜单下跟踪器设置.选择对象点选对象:单击要加入选择集内的对象轮廓任意位置,则系统自动清空选择集,并将点选对象加入选择集。点选加入对象:按住S hift键不放,单击要加入选择集内的对象轮廓任意位置,完成后放开S hift键。则将点选的 对象加入选择集。框选对象:按住鼠标左键不放,拖动鼠标,视图中会动态显示一个矩形框。使矩形框完全包围要加入选择集 内的单个或多个对象,释放鼠标左键.则系统会自动清空选择集,并将框选对象加入选择集。框选加入对象:按住S hift键不放,框住要加入选择集内的对象,完成后放开S hift键.则将框住的对象加入选
37、择 集中。在选择集内去除对象点选去除对象:按住Ctr l键不放,单击欲去除对象轮廓的任意位置,完成 放开Ctr l键。则该对象从选择集中去除。框选去除对象:HA N S L A S ER M A R KIN G S O FT WA R E 6.03-3按住Ctr l键不放,框住欲去除的对象,完成后放开Ctr l键。则框住的对象从选择集中去除清空选择集在空白区单击鼠标即可。移动对象4+1、移动鼠标到跟踪器内,直致鼠标呈现十字形光标2、按住鼠标左键不放。3、拖动鼠标视图中动态显示移动位置。4、移动对象到合适的位置,释放鼠标。更加精确的移动对象,可以用键盘的方向键移动(移动量设置参见编辑菜单中的“选
38、项注横向拉伸1、移动鼠标到跟踪器横向拉伸控制点上,直致鼠标呈现光标I。2、按住鼠标左键不放。3、拖动鼠标,视图中动态显示对象横向拉伸状态。4、拉伸到合适的大小,释放鼠标。纵向拉伸1、移动鼠标到跟踪器纵向拉伸控制点上,直致鼠标呈现光标2、按住鼠标左键不放。3、拖动鼠标,视图中动态显示对象纵向拉伸状态。4、拉伸到合适大小,释放鼠标。缩放1、移动鼠标到跟踪器角上捽制点,直致鼠标呈现光标、或“。2、按住鼠标左键不放。3、拖动鼠标,视图中动态显示对象缩放状态。4、缩放到合适的大小,释放鼠标。3-4HA N S L A S ER M A R KIN G S O FT WA R E 6.0左右镜像1、移动鼠
39、标到跟踪器横向拉伸控制点上,鼠标呈现光标I。2、按住鼠标左键不放。3、拖动鼠标越过相对控制点,视图中动态显示对象镜像状态。4、在合适的位置,释放鼠标。上下镜像1、移动鼠标到跟踪器纵向拉伸控制点上,鼠标呈现光标 o2、按住鼠标左键不放。3、拖动鼠标越过相对控制点,视图中动态显示对象当前镜像状态。4、在合适的位置,释放鼠标。原点镜像1、移动鼠标到跟踪器角上控制点,鼠标呈现光标、或。2、按住鼠标左键不放。3、拖动鼠标越过相对控制点,视图中动态显示对象镜像状态。4、在合适的位置,释放鼠标。旋转1、双击对象,移动鼠标到跟踪器角上控制点,鼠标呈现光标或“。2、按住鼠标左键不放。3、拖动鼠标越过相对控制点,
40、视图中动态显示对象旋转状态。4、在合适的位置,释放鼠标。切变1、双击对象,移动鼠标到跟踪器纵向或横向控制点,鼠标呈现光标夕或件。2、按住鼠标左键不放。3、拖动鼠标越过相对控制点,视图中动态显示对象切变状态。4、在合适的位置,释放鼠标。HA N S L A S ER M A R KIN G S O FT WA R E 6.03-5捷径工具栏按钮:相关帮助选项手动绘图在当前图层绘制直线、曲线。绘制曲线1、在曲线的开始点,按住鼠标左键不放。2、拖动鼠标。视图动态显示曲线的轨迹。3、在终点处放开鼠标左键,得到一条同鼠标运动轨迹相同的曲线。绘制直线1、在直线的开始点,单击鼠标左键。2、移动鼠标,视图动态
41、显示直线的轨迹。3、终点处单击鼠标,结束直线绘制。水平直线或垂直直线1、在直线的开始点,单击鼠标左键。2、移动鼠标,视图动态显示直线的轨迹。3、按住Ctr l键不放,直线会保持在水平或垂直方向。4、终点处先单击鼠标,后放开Ctr l键。结束水平或垂直直线绘制。捷径工具栏按钮:良壁修在当前图层绘制样条曲线,绘图方法和绘制曲线完全相同。捷径工具栏按钮:N3-6HA N S L A S ER M A R KIN G S O FT WA R E 6.0矩形在当前图层绘制矩形、正方形。设置矩形的属性双击多边形工具按钮,可设置多边形弯角形式(如图所示)。绘制矩形1、按住鼠标左键不放。2、拖动鼠标,视图动态
42、显示绘制的矩形。3、在合适的点,放开鼠标。结束矩形的绘制。绘制正方形1、按住鼠标左键不放。2、拖动鼠标,按住Ctr l键不放,视图动态显示绘制的正方形。3、在合适的点,放开鼠标,然后放开Ctr l键。结束正方形的绘制。捷径工具栏按钮:口椭圆在当前图层绘制椭圆、圆,双击圆的图标可以设置圆的精度,如图。绘制椭圆HA N S L A S ER M A R KIN G S O FT WA R E 6.03-71、按住鼠标左键不放。2、拖动鼠标,视图动态显不绘制的椭圆。3、在合适的点,放开鼠标结束椭圆的绘制绘制圆1、按住鼠标左键不放。2、拖动鼠标,按住Ctr l键不放,视图动态显示绘制的圆。3、在合适的
43、点,放开鼠标,然后放开Ctr l键。结束圆的绘制捷径工具栏按钮:O绘制圆21、鼠标移动到目标位置,单击鼠标,然后松开。2、移动鼠标,视图动态显示绘制的圆。3、在合适的点,单击鼠标,结束圆的绘制捷径工具栏按钮:。绘制圆弧1、鼠标移动到目标位置,单击鼠标,然后松开。2、移动鼠标到圆弧的起点,单击鼠标,然后再移动鼠标到圆弧的终点,视图动态显示绘制的圆 弧。3、在合适的点,单击鼠标,结束圆弧的绘制捷径工具栏按钮:U多边形在当前图层绘制多边形、星形多边形或交叉星形多边形。设置多边形的属性双击多边形工具按钮,弹出多边形设置对话框(如图)。3-8HA N S L A S ER M A R KIN G S O
44、 FT WA R E 6.0多边形有三种风格(如下图所示)。普通多边形无清晰度。星形多边形其清晰度是相邻两点的中 点向中心下陷的程度,当清晰度为100时,则近似直线,当清晰度为0时,则为从中心点到顶点的直线。交叉星形多边形其清晰度是指连线顶点间的间隔顶点数。绘制多边形、星形多边形、交叉星形多边形1、按住鼠标左键不放。2、拖动鼠标。视图动态显示绘制的多边形。3、在合适的点,放开鼠标左键。结束多边形绘制。绘制正多边形、正星形多边形、正交叉星形多边形1、按住鼠标左键不放。2、拖动鼠标,按住Ctr l键不放,视图动态显示绘制的正多边形。3、在合适的点,放开鼠标左键,然后放开Ctr l键。结束多边形绘制
45、 捷径工具栏按钮:O网格在当前图层绘制象方格纸一样的线条网格。HA N S L A S ER M A R KIN G S O FT WA R E 6.03-9设置网格属性双击网格工具按钮,弹出网格设置对话框(如图),设定网格的行数、列数。绘制网格1、按住鼠标左键不放。2、拖动鼠标,视图动态显示绘制的网格。3、在合适的点,放开鼠标。结束网格的绘制。绘制正网格1、按住鼠标左键不放。2、拖动鼠标,按住Ctr l键不放,视图动态显示绘制的正网格。3、在合适的点,放开鼠标,然后放开Ctr l键。结束正网格的绘制。捷径工具栏按钮:延时器单击延时器图标,即可添加一个延时器对象。延时器作用:多个对象打标之间进
46、行延时,单位:ms属性设置:延时器延时时长(ms):|0捷径工具栏按钮:3-10HA N,S L A S ER M A R KIN G S O FT WA R E 6.0输入信号等待单击“输入信号等待”图标,即可添加一个输入信号等待对象。输入信号等待器作用:在打标中等待某组输入后才继续属性设置:先设置有效信号位,再选择信号位的高低(选中为高电平,未选中为低电平).输入信号I有效位r o r i厂2厂3厂4厂5 r 6 r 7 8 r 9 r io r ui-12 r-13 r 14 i-is设定值r o r i r 2 r 3厂4 r 5 r 6厂了厂 8 厂 9 n 10 n 11I-12
47、r 13|-14 r 15捷径工具栏按钮:。输出信号单击“输出信号”图标,即可添加一个信号输出对象。信号输出器作用:打标过程中输出10信号属性设置:先设置有效信号位,再选择信号位的高低(选中为高电平,未选中为低电平)输出信号I有效位oirrrrrrrr8、5 rrrrrrrr16-23 rrrrrrrr2C3i rrr rrrrr|设定值orrrrrrrr8r5厂厂厂厂厂厂厂厂1623厂厂厂厂厂厂厂厂2431厂厂厂厂厂厂厂厂脉宽信号时长(ms):|6捷径HA N S L A S ER M A R KIN G S O FT WA R E 6.03-11工具栏按钮:I电机运动插入一个电机运动对象,
48、可以在打标过程中任何位置插入运动。属性设置:选择运动轴号、设置运动模式、运动类型及运动量等参数。运动轴号确定了运动方式,有关运动参数的详细设置查阅“打标”章节中的“旋转打标”节。运动控制I轴号|o|运动模式绝对运动c相对运动运动类型带负载运动r空程运动c回零线性运动量(mm)厂旋转运动量废)o捷径,I工具栏按钮:4 I重设电机位置插入一个重设当前电机位置的对象,打标过程中处理该对象时,电机位置会被重设。属性设置:在没有硬件原点的运动坐标系统中,允许在打标过程中任何位置进行位置重置,比如从A点运动 到B点,然后将B点位置清零,再从B点运动到C点。在具有硬件原点的坐标系统中,为了保证坐标系统正常工
49、作,系统不允许重设电机位 置,软件内部会自动忽略此对象。注HA N S L A S ER M A R KIN G S O FT WA R E 6.03-12位置设定捷径工具栏按钮:口”条件判断插入一个条件判断对象,打标过程中处理该对象时,软件会智能进行逻辑判断执行相应的命令,此数据成对插入,需要将执行体拖入条件判断组中(显示颜色会与普通对象有不同)。属性设置:与等待信号输入对象完全相同。捷径工具栏按钮:下图为带条件判断对象的数据图,在If和end之间的对象为有条件执行对象,只有当满足设定 的条件时,才执行,不满足条件时直接跳过。文本及跳号3-13HA N S L A S ER M A R KI
50、N G S O FT WA R E 6.0在当前图层创建文本文本绘制用鼠标单击欲开始输入文本或跳号的地方,软件将生成默认的文字N。Z左侧对象属性显示如下属性栏可对文本类型、字体、字高等常用功能进行快速设置,如果不能满足,可按“高级”按钮 进入完整参数设置.文本类型有三种类型可设:普通文本、跳号、日期时间跳号类型为“跳号”时,界面如下所示。文本类型厩百 三跳号设置.|0099点击“跳号设置”按钮,对跳号部分进行设置。HA N S L A S ER M A R KIN G S O FT WA R E 6.03-141、自定义方式在此方式中,用户可以输入跳号信息。起点、终点:用户定义的跳号将从起点值
