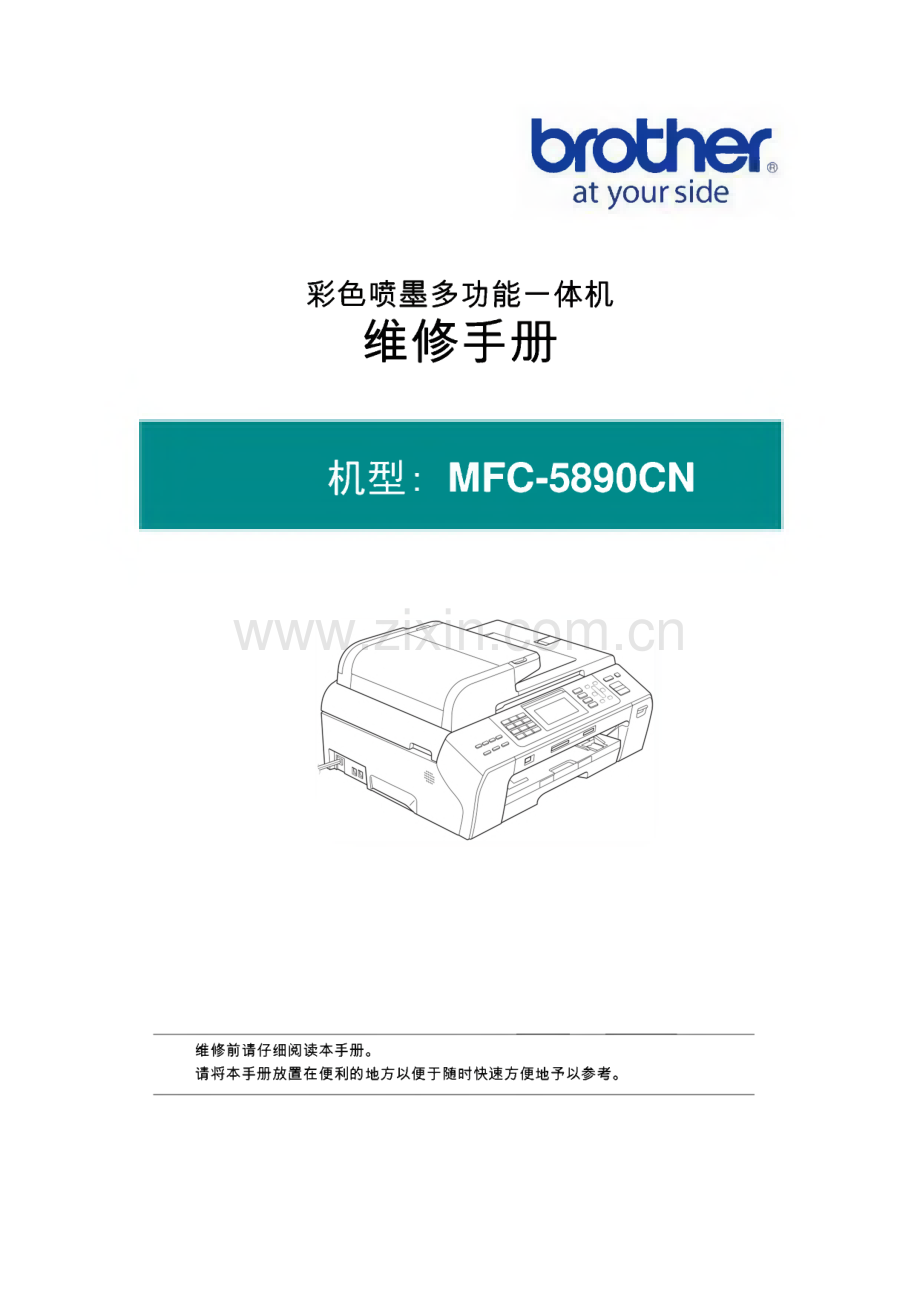

1、br ot herat your side彩色喷墨多功能一体机维修手册机型:MFC-5890CN维修前请仔细阅读本手册。请将本手册放置在便利的地方以便于随时快速方便地予以参考。-XX.刖B本维修手册供维修人员所使用并对本手册封页所示兄弟公司(Br ot her)设备的规格、结构、工 作原理及维护等作了详细说明。手册中还包含了故障排除和修理所需的有关信息、如拆卸、重新 组装和润滑等,以便使维修人员理解设备的功能、迅速地维修设备并在必要时订购零部件。为了实行适当的维护从而使传真设备能够始终处于最佳可能条件下为用户服务,维修人员必须充 分的理解和运用本手册。下表显示了本手册中所述机型的功能。机型MF

2、C5890CN内存40 MB液晶显示屏(带背景灯)3.3英寸宽幅彩色触控式屏幕有线LAN无线LAN(WLAN电路板)图像捕捉中心qPict Br idg e/USB 闪存盘q可动压板滑动纸盒自动进稿器大容量墨盒传感器墨盒检测传感器q墨水耗尽传感器q听筒(免提开关电路板)双面打印备份电池本手册中介绍的型号和版本是基于一些主要国家中销售的设备而定,其规格和功能因国家和地区的 不同将会有所差异。内部机密本手册的构成本手册由9个章节和7个附录组成。第1章部件名称和功能包括了外观和部件的名称及描述了部件的功能。同时还提供了控制面板上的各按键的信息从而帮 助维修人员进行检查动作和调整第2章规格列出了各机型

3、的规格,有助于维修人员对不同的机型做出比较。第3章工作原理对扫描和打印装置以及传感器、调节器和电子控制进行了概述。它将有助于维修人员理解基本 工作原理,发现问题的所在,并解决故障。第4章 错误显示和故障排除对错误信息进行了详细的说明并列出了在设备出现任何错误或故障时用于自我诊断功能的代码。当出现任何错误信息时,请参照本章以便找到需要检查或更换的部件。在本章的后半部分还提供了设备的主要部分中可能出现的问题范例以及相应的故障排除程序。这 将有助于维修人员找出缺陷部件并予以修理。第5章 修理前残留在设备中的数据的处理描述了如何处理残留在将要修理的设备中的数据。对用户方而言,当用户因打印装置发生故障而

4、不能打印所接收的数据并导致数据残留在设备中 时,维修人员应指导用户在将设备送去修理前,按照本章中所述的传送步骤将接收到的数据传送 到另一台设备上。对维修方而言,维修人员应按照本章中所述的备份步骤,将设备信息和残留在设备中的用户数 据备份到外部存储器中以便在修理完毕后在将这些数据重新复原。第6章 拆卸/重新安装和润滑详细说明了设备拆卸和重新安装的步骤以及相关的注意点。为维修人员提供了一目了然的流程 图以便用最快方式拆卸相关部件。只需在拆卸开始之前,在流程图上查看一下需要拆卸的部件,就能快捷地找到目标部件。本章还附有各种螺丝的紧固扭矩和重新安装时需加入指定润滑剂的润滑点的详细说明。第7章 部件更换

5、后所需设定的调试和更新详细说明了更换打印头/滑动架单元、主板和一些其他部件后所要求的对设置的调整和更新。第8章清洁提供了在用户使用手册中未提及部分的清洁步骤。在开始维修任何设备之前先进行清洁有可能 帮助您解决有关问题。第9章维修模式本章对维修模式进行了说明。维修模式是专为通过控制面板上的按键对设备进行检查、设定和 调整而设计的特定模式。当设备处于维修模式时,您可更新内存(EEPROM:电气可擦除只读存储器)内容,以便使被 更换后的打印头/滑动架单元,或引擎单元中的送纸辐和出纸辐的驱动条件处于最佳状态,或用 以设定CIS扫描器的扫描范围。您也可以根据设备的运输目的地来对EEPROM进行自定义。另

6、 外您还可进行液晶显示屏(LCD)、控制面板电路板或传感器的动作检查,进行打印测试,显示 日志信息或错误代码以及修改固件开关(WSW)。内部机密附录1读取标签显示了一些部件上所贴的序列号的位置以及与序列号相关的代码信息。附录2固件的安装指导维修人员如何更改主板上闪存ROM中储存的固件或如何从主计算机上将固件下载到新的主 板上。附录3根据目的地自定义代码介绍了如何按各个国家或地区的不同需求(如,语言等)来设置自定义代码。这些代码被储存 在主板上的内存(EEPROM)中,所以在更换主板后,则有必要在维修模式中对设备设置适当 的自定义代码。自定义代码可使各机型的固件开关用户化以使共用固件开关用于不同

7、的机型。EEPROM自定义 代码表与固件数据一起由兄弟工业株式会社提供。附录4固件开关(WSW)详细说明了固件开关的功能。固件开关的功能可分为两组:一组是根据到货目的地而对设备参 数进行自定义(如附录3中所描述的)设定的开关,另一组是根据环境条件对设备参数进行修改 的开关。如设备由于环境的不匹配而出现故障时,请用后者予以设定。附录5接线图提供了接线图以帮助您了解电路板之间的连接。附录6电路图提供了 MJ电路板和电源电路板的电路图。附录7消去私人信息提供了如何将记录在设备中的私人信息消去的指示。iii内部机密安全注意事项选择位置请将设备放于诸如书桌之类的平整、牢固而不易受到振动和撞击的地方。将设

8、备放于电话线插座 附近或标准的接地交流电源插座附近。放置处的温度应保持在50 F至95 F(10 到35 )。警告切勿将设备放置在加热器、空调、冰箱、医疗设备、化学物品或水源的附近。切勿将设备连接到与大型电器或其他设备共用同一电路的交流电源插座上,因为这些设备 可能会引起断电。户口注意 避免将设备放置在人员走动频繁的区域。避免将设备放置在地毯上。切勿将设备暴露于阳光直射,高温,潮湿或多尘的地方。请勿将设备连接在由壁式开关或自动计时器所控制的交流电源插座上。电源的中断会使设备存储器中的信息丢失。应避开诸如扬声器或非兄弟公司产品的无绳电话基座等干扰源。iv内部机密为了安全使用本设备在日后查阅和在进

9、行任何维修工作之前请先阅读下列事项。旨注如果设备内存中存有传真数据的话,在将设备电源插头拔出交流电源插座后24小时之 内,您必须将数据打印出来或保存起来。警告A设备内有高压电极。在您清洁设备内部之前,请确保已先断开电话线,并随后已将电源线 从交流电源插座上拔下。这样做可以防止触电事故。A切勿用湿手插上或拔下插头,否则可能会导致触电。务必确保插头已完全插入插座。A切勿拉交流电源线的中间部分,否则可能会导致触电。V内部机密A切勿将手放在原稿盖或扫描仪盖下面的设备边缘上,否则可能导致受伤。A切勿将手放在出纸盒盖下面的纸盒边缘上,否则可能导致受伤。A切勿触碰如图所示的阴影部分,否则可能导致受伤。vi内

10、部机密A移动设备时,务必按下图所示将双手放在设备两边,从设备底部抬起设备。切勿握住扫描仪盖 来移动设备。A切勿使用易燃性物质、任何类型的喷雾剂、液体或酒精类清洁剂来清洁设备的内部或外部。否则 可能会导致火灾或触电。A如果设备温度上升变烫、冒烟或散发出异常气味,请立即从电源插座上拔下电源线插头。并通 知兄弟公司客服中心。A如果金属异物、水或其它液体进入设备内部,请立即从电源插座上拔下电源线插头。并通知兄 弟公司客服中心。A安装或变更电话线路时的使用注意事项:除非电话线插头已从壁式插座上拔下,切勿触摸未绝 缘的电话线或接线端;切勿在雷雨期间安装电话线;切勿将壁式电话插座安装于潮湿位置。A本产品必须

11、安装在容易接近的交流电源插座附近。在遇到紧急情况时,必须将电源线从交流电 源插座上拔出以完全切断电源。内部机密A本产品所使用的交流电源电压应保持在标牌所标示的范围内。切勿将本产品与直流电源或变压 器相连接。如果您不能确定,请询问有经验的电工。A务必确保插头已完全插入插座。A如果设备的电源线已磨损或损坏,切勿使用该设备,否则有可能导致火灾。A使用设备时,为减少发生火灾、触电和人身伤害等危险,请严格遵守下列基本安全注意事项:1.切勿在水源,如浴缸、盥洗盆、厨房水槽、洗衣机附近、潮湿的地下室里或游泳池附近使用本 产品。2.避免在雷雨期间使用本产品。否则可能由于闪电而导致电击的危险。3.切勿在煤气、天

12、然气等气体泄漏区域附近使用本产品。4.切勿将电池扔入火中,否则有可能引起爆炸。请按照当地法规来丢弃电池。viii内部机密重要安全注意事项1.请阅读下列所有注意事项。2.保存这些注意事项以备日后参阅。3.请遵守标在本产品上的所有警告和注意事项。4.切勿在水源附近使用本产品。5.切勿将本产品放置在不稳定的推车、架子或桌子上,本产品有可能跌落而造成严重损坏。6.机壳及背面、底面上的缝隙与切口是为通风而开设的。为保证本产品的操作可靠性和防止过热,这些通风口绝对不能被阻塞或覆盖。切勿将本产品放置在床上、沙发、垫毯或其他类似之物的表 面上而导致通风口被阻塞。除非有良好的通风环境,本产品不可放置于内藏式装置

13、中。7.请仅使用本设备所提供的电源线。8.作为安全措施,本设备采用带有接地插脚的三脚电源插头,它只能插入三眼接地电源插座。如果 您所用的电源插座与本设备的电源插头不匹配,请电工更换与之相匹配的电源插座而不可废弃接 地插脚不用。9.切勿将任何物体压在电源线上。切勿在电源线可能被踩踏的地方放置本产品。10.切勿在设备的前方放置任何物体而妨碍所接收传真的输出。切勿在所接收传真的通道上放置任何 东西。11.等待设备吐出所有纸张后再捡起这些纸张。12.发生下列情况时请将本产品的电源线从电源插座上拔下:设备上泼洒了任何种类的液体。设备受到雨淋或水浸。设备跌落或机壳受损。13.为保护本产品不因电力波动而到导

14、致损坏,建议使用电源保护装置。14.为减少火灾、触电和人身伤害等危险,请注意以下事项:切勿在用水设施、游泳池附近或潮湿的地下室中使用本产品。切勿在雷雨期间(可能由于闪电而导致雷击)使用本产品。也切勿在煤气、天然气等气体泄漏 区域附近使用本产。ix内部机密对复印的法律限制对特定的证书类的彩色复印属非法行为,并有可能导致刑事和民事责任。以下所列事项不包罗所 有可能的禁止事项而仅可作为一份指南以供参考。凡有疑问,无论是何种特定的有疑问的证书,都 建议您询问相关权威部门予以确认。以下是不可复印的证书类的部分例子 纸币 债券及其他债务凭证 存款凭证 国内印花税票(作废的或未作废的)兵役文件或征兵通知书

15、护照 邮票(作废的或未作废的)救济食品票 移民文件 政府机关发行的支票和汇票 身份证、徽章或勋章版权作品不能复印。一些受版权保护的作品可以被部分复印并进行“合理使用。多份复印将被视 为不正当使用。艺术品应同等视为版权作品。某些国家或地区的法律规定,机动车牌照和所有权证明也不可用于复印。X内部机密冏标Br ot her标识是兄弟工业株式会社的注册商标。Br ot her是兄弟工业株式会社的注册商标。Mul t i-Funt ion Link是兄弟国际集团公司的注册商标。2008 Br ot her工业株式会社版权所有,保留所有版权。Windows Vist a是微软公司在美国和其他国家的注册商标

16、兼商标。Micr osof t、Windows和Windows Ser ver是微软公司在美国和其他国家的注册商标。Macint osh和Tr ueType是Appl e(苹果)电脑公司的注册商标。Micr odr ive 是 Int er nat ional Business Machines Cor por at ion(国际商业机器有限公司)的注册商 标。Compact Fl ash是Sundisk公司的注册商标。Memor y St ick是Sony Cor por at ion(索尼公司)的注册商标。SunDisk是SD卡和mini SD卡的专利商标。xD-Pict ur e Car

17、 d是富士通、东芝和奥林帕斯光学公司的商标。Pict Br idg e也是商标。Memor y St ick Pr o,Memor y St ick Pr o Duo,Memor y St ick Duo 和 Mag icGat e 是Sony Cor por at ion(索尼公司)的商标。AOSS是Buf f al o Inc.(巴比禄股份有限公司)的商标。本维修手册中提及的各种软件名称的所有权公司,对其专利软件程序均拥有其软件专利同意规格。本维修手册中提及的品牌和产品名称都是其相应公司的注册商标。xi内部机密第1章部件名称和功能内部机密第1章部件名称和功能本章内容包括外观,部件名称及其功

18、能描述。同时也包含了控制面板上的各个按键的信息以便帮助维 修人员检查运作或进行调整。目录1.1 外观.1-11.2控制面板.1-31.3 部件.1-5内部机密1.1外观前视图(9)扫描仪盖(扫描仪单元)Scanner Cover(Scanner Unit)(1)自动进稿器及原稿盖组件ADF&document cover ASSY(2)控制面板 Cont r ol Panel(3)墨盒盖Ink car t r idg e cover(4)图像捕捉中心的介质卡插槽 Madia sl ot s f or Phot oCapt ur e Cent er(5)纸盒 Paper t r ay(6)Pict

19、 Br idg e和USB闪存盘的插口Por t f or Pict Br idg e/USB f l ash memor y dr ive(8)外接电话机插口 Ext er nal t el ephone l ine j ackEXT,(7)电话线插口Tel ephone l ine j ack(f r ont view)1-1内部机密后视图(12)LAN电缆连接器LAN cabl e connect or(11)USB接口连接器USB int er f ace connect or序号.名称说明(1)自动进稿器及原稿盖组件自动进稿器:将文稿(原稿)放置在此,文稿则会被逐 张送入设备。原稿盖

20、:将文稿(原稿)放至扫描仪玻璃上时打开。(2)控制面板用按键来操作设备。液晶显示屏(LCD)显示设备的操作 状态。(3)墨盒盖将其打开以便更换墨盒。(4)图像捕捉中心介质卡插槽将介质卡插入此处。(5)纸盒将纸张放置在此,纸张则会被逐张送入设备。(6)Pict Br idg e 和 USB 闪存盘 的插口用USB电缆将数码相机(带Pict Br idg e)连接在此处。将USB闪存盘插入此处。电话线插口将电话线插头插入此处。(8)外接电话机插口将外接电话线插头插入此处。(9)扫描仪盖(扫描仪单元)将其打开以便除去卡纸。(10)后外盖打开以除去卡在设备内的纸张。(11)USB接口连接器将USB电缆

21、连接在此处。(12)LAN电缆连接器将LAN电缆连接在此处。1-2内部机密1.2控制面板9 8 7 6103 451传真和电话键传真预览可在液晶显示屏上预览已收到及将要发 送的传真内容。免提拨号如果您想确认传真机是否有应答,请在拨 号前按此键,然后按启用黑白键或r巨ffi更2隹1键也可在F/T(6速双振铃)期间拿起外接 电话听筒后按此键进行通话。重拨/暂停重拨前30个已拨号码。也可用于在速拨 号码中插入暂停。2拨号盘用于拨打电话和传真号码以及作为向设 备输入信息的键盘。3模式键 传真可进入传真模式。且 扫描可进入扫描模式。I目I复印可进入复印模式。I的)图像捕捉可进入图像捕捉中心模式。4功能键

22、音量键)3按这些键可调节振铃的音量。速拨键按此键可将速拨号、单拨号及群组拨号 的号码储存到设备的内存中。也可储存、查找和拨打内存中的电话号 码。,或 A按这些键可在菜单选项中向前或向后滚 动。或 按这些键可在菜单和选项之间滚动。功能键可进入主菜单。OK可选定设置。清除/返回按此键可取消当前设置。1-3内部机密5启用键液晶显不屏的屏幕显不启用彩色用来启动发送彩色传真或进行彩色复印。也可进行扫描操作(彩色或黑白,取决于 Cont r ol Cent er软件上的扫描设置)。*启用黑白用来启动发送黑白传真或进行黑白复印。也可进行扫描操作(彩色或黑白,取决于 Cont r ol Cent er软件上的

23、扫描设置)0 液晶显示屏显示在设备处于空闲时的当前 状态。6(!)节电模式可打开或关闭设备的电源。可通过改变电源关闭的设置对节电模式 键进行用户特定设置。停止/退出停止操作或退出菜单。8墨水管理可清洁打印头,检查打印质量和可用墨水 容量。9液晶显不屏(LCD)显示信息帮助您设置和使用设备。也可通过抬升液晶显示屏来调节其角度。10单键拨号键这三个键可让您立即进入预先存储的六个 电话号码。转换键在按下此键的同时再按单键拨号键可进入 4至6号单拨键电话号码。1无线状态如果您使用无线连接的话,下面的四个 级别指标显示当前的无线信号强度。2 个 飞0 最大2内存状态 可查看设备的可用内存容量。3墨水显小

24、 可查看可用的墨水容量。4当前接收模式 FAX(传真)F/T(传真/电话)TAD(外接电话)Mnl(手动)5内存中的传真 显示内存中所接收到的传真数量。1-4内部机密1.3部件本设备由以下主要部件组成:MJ电路板MJ PCB钢丝弹簧 Wire spring冲洗盒Flushing box扬声器 Speaker控制面板组件Control panel ASSY扫描仪盖阻尼器 Scanner cover damper扫描仪盖支撑杆一 Scanner cover supportMJ侧盖MJ Side cover(COMPONENTS_BHL9_MFC5890CN)主板组件Main PCB ASSY下部外

25、盖Lower cover墨水充填座组件Ink refill ASSY打印头/滑动架单元 Head/carriage unit养护单元Maintenance unit右侧盖Side cover R前盖Front cover纸盒组件Paper tray ASSY卡纸清除盖 Jam clear cover后内盖Inner back cover自动进稿器及原稿盖组件 ADF&document cover ASSY扫描仪盖(扫描仪单元)Scanner cover(Scanner unit)左侧盖 Side cover L引擎单元(Engine unit)定位传感器电路板 Registration sen

26、sor PCBPF编码器电路板 PF encoder PCBMJ/PS保护罩单元 MJ/PS shield unit电源电路板 Power supply PCB上部顶盖 Upper cover墨水回收盒Ink absorber box/广一 墨盒盖Ink cartridge cover介质卡插槽外罩Media module cover1-5内部机密第2章 规格内部机密第2章规格本章列出了本机型的规格,使您可以对不同机型作比较。目录2.1 概要.2-12.1.1 一般规格.22.1.2 纸张规格.2-22.1.3 可打印区域.2-42.2.规格表.2-5内部机密2.1概要2.1.1 一般规格内存

27、容量64 MB自动进稿器(ADF)最多50张纸盒150 张,80 g/m2(20 l b)打印机类型喷墨打印机打印方式配备470个喷嘴的压电方式彩色交错排列47个喷嘴x 2行x 3种颜色黑色交错排列47个喷嘴x 4行x 1种颜色液晶显示屏(LCD)3.3英寸宽幅彩色液晶显示屏操作环境温度:10-35 温度:20-80%最佳打印质量68-91 F(20-33)电源200-230 V 交流,50/60 Hz耗电量操作时:小于27 W待机时:小于6.0 W节电(休眠)时:小于4.5 W电源实闭时:小于0.8 W485 x 408 x 242 mm(19.1 x 16.1 x 9.5 inches)尺

28、寸(Wx D x H)485 x 460 x 242 mm(19.1 x 18.1 x 9.5 inches)(原稿挡板及纸盒挡板开启状态时)重量10.7 kg(23.6 l b)不包括墨盒及附件的重量在内。2-1内部机密2.1.2纸张规格推荐纸张为获得最佳打印质量,我们推荐您使用兄弟公司的纸张(请参阅下表)0如果要在透明胶片上打印的话,我们推荐 您使用3M公司的透明胶片。Br ot h er公司的纸张纸张类型项目纸张类型项目A3优质彩喷普通纸BP60PA3A4优质彩喷普通纸BP60PAA3相片纸BP71GA3A4相片纸BP71GA4A3亚光彩喷纸BP60MA3A4亚光彩喷纸BP60MA10

29、x 15 cm照片纸BP71GP用于各项操作的纸张类型和尺寸纸张类型纸张尺寸 mm(inches)用途传真复印图像捕捉打印单页纸Ledg er 279x432(11 x 17)是是是是A3 297x420(11.7 x 16.5)是是是是Let t er 216x279(8 1/2x 11)是是是是A4 210 x297(8.3 x 11.7)是是是是Leg al 216x356(8 1/2x 14)是是-是Execut ive 184x267(7 1/4 x 10 1/2)-是JIS B4 257x364(10.1 x 14.3)-是JIS B5 182x257(7.2 x 10.1)-是A

30、5 148x210(5.8x8.3)-是-是A6 105 x 148(4.1 x 5.8)-是卡片照片纸 102x 152(4x6)-是是是照片纸 L 89 x 127(3 1/2x5)-是照片纸 2L 127x 178(5x7)-是是索引卡片 127x203(5x8)-是明信片 1 100 x 148(3.9x5.8)-是明信片 2 148x200(5.8 x 7.9)(双面)-是信封C5 信封 162x229(6.4x9)-是DL 信封 110 x220(4.3x8.7)-是COM-10 105x241(4 1/8x9 1/2)-是Monar ch 98 x 191(3 7/8x7 1/2

31、)-是JE4 信封 105x235(4.1 x9.3)-是透明胶片Let t er 216x279(8 1/2x 11)-是-是A4 210 x297(8.3 x 11.7)-是-是2-2内部机密纸张重量、厚度和容量纸张类型重量厚度页数单页纸普通纸64 至 120 g/m2(17 至 32 l b)0.08 至 0.15 mm150*喷墨专用纸64 至 200 g/m2(17 至 53 l b)0.08 至 0.25 mm20照片纸最多至220 g/m2(最多至58 l b)最多至0.25 mm20卡片照片纸4x6 inches最多至220 g/m2(最多至58 l b)最多至0.25 mm2

32、0索引卡片最多至120 g/m2(最多至32 l b)最多至0.15 mm30明信片最多至200 g/m2(最多至53 l b)最多至0.23 mm30信封75 至 95 g/m2(20 至 25 l b)最多至0.52 mm10透明胶片-10*最多150页80 g/m2(20 l b)的纸张。s错误的设置切勿使用以下的纸张:已经损坏、卷曲、皱褶或不规则形状的纸张。1:2 mm(0.08 inch)或更高 光亮度过高或有过多丝流的纸张。已经被打印过的纸张。堆叠时不能整齐排列的纸张 短丝流的纸张。2-3内部机密2.1.3可打印区域可打印区域可打印区域取决于您正在使用的应用程序的设置。下图显示了在

33、单页纸和信封上的非打印区 域。本设备仅在配置有满幅打印功能并将其设定为开启的状态下,才能在图示阴影区域上打印。非打印区域(1)顶部底部(3)左边(4)右边单页纸3 mm(0.12 inch)3 mm(0.12 inch)3 mm(0.12 inch)3 mm(0.12 inch)信封12 mm(0.47inch)24 mm(0.95inch)3 mm(0.12 inch)3 mm(0.12 inch)国注-满幅打印功能不能用于信封。2-4内部机密2.2.规格表I MFC-5890CN概要技术喷墨打印头94喷嘴x 5行可变墨滴打印有(3种尺寸)最小墨滴尺寸黑色:4 pl彩色1.5 pl扫描方式C

34、ISCPU速度RISC 192 MHz备份计时有同步操作有检测页有:打印质量/对齐介质规格介质尺寸标准纸盒A3,A4,LGR,LTR,LGL,EXE,JISB4,JISB5,A5,A6,Phot o(102x152mm/4x6),l ndexcar d(127x203mm/5x8),Phot o-L(89x127mm/3.5x5),Phot o-2L(127x178mm/5x7),Post Car d 1(100 x148mm/3.9x5.8),Post Car d 2(Doubl e)(148x200mm/5.8x7.8),C5 Envel ope,Com-10,DL Envel ope,M

35、onar ch,JE4 Envel ope照片纸盒N/A下层纸盒N/A双面N/A自动进稿器(宽/长)148/148mm 至 215.9/355.6 mm扫描仪玻璃(宽/长)最大至 215.9/297mm介质重量页重(标准纸盒)64-220g/m2页重(照片纸盒)N/A页重(下层纸盒)N/A页重(双面)N/A页重(自动进稿器)64-90g/m2介质类型标准纸盒普通纸、喷墨纸、光面纸(高光泽/涂层)、透明胶片照片纸盒N/A下层纸盒N/A双面N/A自动进稿器普通纸纸张操作纸张输入标准纸盒150 页(80 g/m2)照片纸盒N/A下层纸盒N/A自动进稿器50 页(90 g/m2)纸张输出容量页)50

36、页(80 g/m2)2-5内部机密接口机型MFC-5890CN液晶显示屏/指示灯/面板液晶显不屏(LCD)LCD类型及尺寸3.3英寸宽幅彩色触控式屏幕N/ALCD背景灯有LCD语言简体中文+英文可选墙纸有(4种图案)发光模式键传真/扫描/复印/图像捕捉发光模式键的颜色蓝色状态指示灯的颜色N/A内存内存容量(物理容量:Mbyt es)64 MB内存备份(用电池24小时)有备份打印的开关(在功能菜单中)有安全内存安全N/A传送锁定N/A安全功能锁定有其他电源开关有电源交流 220-240 V 50/60HZ操作环境湿度(推荐打印温度)5-40 (18-33)操作环境湿度20-80%(无结露)耗电量

37、(操作/待机/休眠/关闭)27/6.0/4.5/0.8 W设备噪音(操作时)最大50dBA设备尺寸485 x 408 x 242设备重量10.9 kgEner g y St ar(能源之星)标志N/ABl ue Ang el(蓝天使)标志N/ATCO 99认证标志N/A扬声器有主机接口高速USB 2.0LAN有无线LANN/APict Br idg e有USB闪存盘有2-6内部机密电话机型MFC-5890CN可接受介质卡Compact Fl ash:4MB-8GB(仅限于 Typel,对 Type2&Micr odr ive 不兼容)Memor y St ick:16MB-128MB(Duo

38、wit h Adopt er)Memor y St ick Pr o:256MB-8GB(Mag icGat e:如果不使用MG功能,可)Secur e Dig it al:16MB-2GB(MiniSD wit h Adopt er)Secur e Dig it al Hig h Capacit y(SDHC):4-8GBxD Pict ur e Car d:16-512MBxD Pict ur e Car d TypeM/TypeM+/TypeH:256MB-2GB听筒N/ASKYPE API 支持N/AHook/Tel R/Recal/On-Hook 键Hook双声扬声器电话N/A保留/

39、静音键N/A音乐保留N/A监控保留电话时的音乐N/A音量听筒音量调节N/A扬声器音量调节有(3级+关闭)振铃音量调节有(3级+关闭)快速/自动拨号单键拨号有6个号码(3个键+转换键)速拨号80 x2个号码单键和速拨号字数20位数可注册字体数16种字体群组拨号(最多到X组)有(6)电话索引(检索/速拨键)有电话服务来电显示有呼叫等待来电显示N/A用来电显示表呼叫有用通话记录呼叫有呼叫等待就绪N/A来电显示表的备份有通话记录显示有外接电话接口有特殊振铃N/A2-7内部机密机型MFC-5890CN彩色传真调制解调器速度(bps)33,600(传真)传送速度(秒.)约 3 秒(Br ot her#1,

40、MMR)ITU-T规格Super G3编码方式黑白:MH/MR/MMR 彩色:JPEG原稿操作尺寸LTR,A4,LEGAL(用于 ADF)原稿扫描宽度LTR(FB):208mm,A4(FB):204mm LTR/LGL(ADF):208mm,A4(ADF):208mm彩色传真原稿(发送/接收)可/可(ITU-T彩色传真)内存(发送/接收)不可/可(ITU-T彩色传真)传真业不发送N/A接收N/A超精细有(TX&RX:仅限于黑白)灰度黑白:64彩色:256对比度(自动/稍浅/稍深)有双重存取有(仅限于黑白)增强型远程激活有本机标志ID有20位数/20种字体远程维修有远程存取有传真重获有(仅限于黑

41、白)传呼N/A发送延误计时器最大至50/仅适用于黑白轮询发送(类型)(仅适用于黑白)有(标准/安全)批量传送有(仅适用于黑白/无彩色)快速扫描(内存传送)(ITU-T测试图表#1)LTR:约3.3秒/页 A4:约3.5秒/页内存传送(ITU-T测试图表#1/MMR)最大至400页内存传送(Br ot her图表/MMR)最大至480页多址发送(速拨+单键+人工)有(216处)人工多址发送有(50处)传真转送有(仅限于黑白)接收简易接收/传真检测有(仅限于被呼叫方)轮询接收(类型)(仅适用于黑白)有(标准/顺序/安全/定时器)自动缩小有无纸接收(ITU-T测试图表#1/MMR)最大到400页无纸

42、接收(Br ot her图表/MMR)最大到480页2-8内部机密机型MFC-5890CN计算机传真彩色/黑白黑白仅限于A4发送有(网络/USB)接收有(网络/USB),不适用MACPC-传真协议RX:2 级TX:PC-传真驱动程序多址发送最大到50彩色打印彩色/黑白彩色打印速度(A4/LTR)*含送纸时间最大至35/28 ppm(黑白:450 x150 d pi,彩色 600 x150 dpi)分辨率(水平X垂直)最大至 1200 x6000 dpi字体(基于CD)N/A自动双面打印N/A手动双面打印有打印页面边距(上,下,左,右)On:0,0,0,0 mm(*),Of f:3,3,3,3m

43、m(*)(*)仅用于 A4,LTR,A6,照片(102x152mm),索0 卡(127x203mm),照片 2L(127x178mm),明信片1(100 x148mm)的满幅打印(*)用于信封时为12,24,3,3 mm色彩增强有彩色复印彩色/黑白彩色复印速度(A4/LTR)*含送纸时间23/20 cpm分辨率(水平X垂直)黑白打印:最大 1200 x1200 dpi 扫描:最大 1200 x1200 dpi彩色打印:最大 1200 x1200 dpi 扫描:最大 1200 x1200 dpi多份复印堆叠有(99)排序有缩小/放大(%)25-400%以1%递增N合12合1/4合1仅限于A3/A

44、4/LTR(*黑白&彩色)海报复印有(3x3,2x2)打印头歪斜度自动调节N/A原稿尺寸自动调节有复印增强功能书籍复印(对书本合 页处的阴影及倾斜面 进行补正)有水印复印有双面复印N/A打印页面边距(上,下,左,右)3,3,3,3mm2-9内部机密彩色扫描机型MFC-5890CN纸张尺寸标准纸盒LTR,Leg al,A3,A4,A5,10 x15cm照片纸盒N/A下层纸盒N/A彩色/黑白彩色扫描速度(黑白/彩色)*100dpi最快 3.24/4.55 秒(LTR)最快 3.44/4.83 秒(A4)分辨率(水平X垂直)光学1200 x2400 dpi插值1200 x1200 dpi(用于XPA

45、/ist a,带扫描装置,最大至19200 x19200 dpi)灰度256扫描到图像可(用扫描键)OCR可(用扫描键)E-mail可(用扫描键)文档可(用扫描键)介质(介质卡或USB 闪存盘)可(用扫描键)FTP可(用扫描键)E-mail服务器可(下载/用扫描键)原稿扫描宽度210 mm色深(输入/输出)48/24 bit彩色处理2-10内部机密机型MFC-5890CN图像捕捉中心可接受介质(种类及容量)介质卡Compact Fl ash:4MB-8GB(枚限于 Typel,对 Type2&Micr odr ive 不兼容)Memor y St ick:16MB-128MB(Duo wit

46、h Adopt er)Memor y St ick Pr o:256MB-8GB(Mag icGat e:如果不使用MG功能,可)Secur e Dig it al:16MB-2GB(MiniSD wit h Adopt er)Secur e Dig it al Hig h Capacit y(SDHC):4-8GBxD Pict ur e Car d:16-512MBxD Pict ur e Car d TypeM/TypeM+/TypeH:256MB-2GBUSB闪存盘最大至8GB纸张尺寸标准纸盒LGR,LTR,A3,A4,10 x15cm,13x18cm照片纸盒N/A下层纸盒N/A纸张类

47、型标准纸盒普通纸、喷墨纸、光面纸照片纸盒N/A下层纸盒N/A打印页面边距(上,下,左,右)On:0,0,0,0mm,Of f:3,3,3,3mm可用于满幅打印的纸张尺寸所有尺寸用于A4/LTR的直接打印尺寸(不适用于A3,LGR,B4)8x10cm,9x13cm,10 x15cm,13x18cm,15x20cm,最大尺寸满幅打印/剪切(全自动)可/可介质格式化DPOF(Ver 1.0,Ver 1.1),Exif DCF(最新至 Ver 2.1)图像格式化通过介质卡/USB内存打印相片打印:JPEG/JPEG色彩增强有可移动磁盘(介质卡/USB闪存盘)有(读和写)(介质卡&USB闪存盘)扫描到介

48、质(介质卡/USB闪存盘)彩色:JPEG/PDF 黑白:TIFF/PDF网络介质卡/USB闪存盘有(读和写)(介质卡&USB闪存盘)黑白/棕褐色效果有修剪功能有按日期检索有幻灯放映效果有照片增强有(红眼消除/人物/风景/自动)PictBridge纸张尺寸A3,A4,LGR,LTR,4x6,打印机设置纸张类型普通纸、喷墨纸、光面纸、打印机设置用于A4/LTR的直接打印尺寸仅限于最大尺寸满幅/剪切(全自动)可/不可索引打印N/ADPOF有色彩增强有打印质量普通、精细、打印机设置2-11内部机密网络机型MFC-5890CN通用ITU SUB地址N/A打印机有扫描仪有PC传真有互联网传真(固件)有(下

49、载)格式化(扫描到E-mail服务器)彩色:PDF/JPEG 黑白:TIFF/PDF支持协议(IPv4)ARP,RARP,BOOTP,DHCP,APIPA(Aut o IP),Net BIOS/WINS,LPR/LPD,Cust om Raw Por t/Por t 9100,DNS Resol ver,mDNS,FTP Ser ver,TELNET,SNMPvl,TFTP,Scanner Por t,LLTD r esponder,Web Ser vices,SMTP Cl ient,POP bef or e SMTP,SMTP-AUTH,POP3,APOP,FTP Cl ient支持协议(

50、IPv6)(默认值为关闭)NDP,RA,LPR/LPD,Cust om Raw Por t/Por t 9100,mDNS,FTP Ser ver,TELNET,SNMPvl,TFTP,Scanner Por t,LLTD r esponder,Web Ser vices,SMTP Cl ient,POP bef or e SMTP,SMTP-AUTH,POP3,APOP,FTP Cl ientLDAPN/A传真到E-mail有网络管理(BRAdmin Lig ht)有网络管理(MIB-II 和 Br ot her pr ivat e MIB)有网络重置有(对无线LAN和有线LAN同时重置)(
