某大厦基坑支护及土石方工程施工组织设计.doc

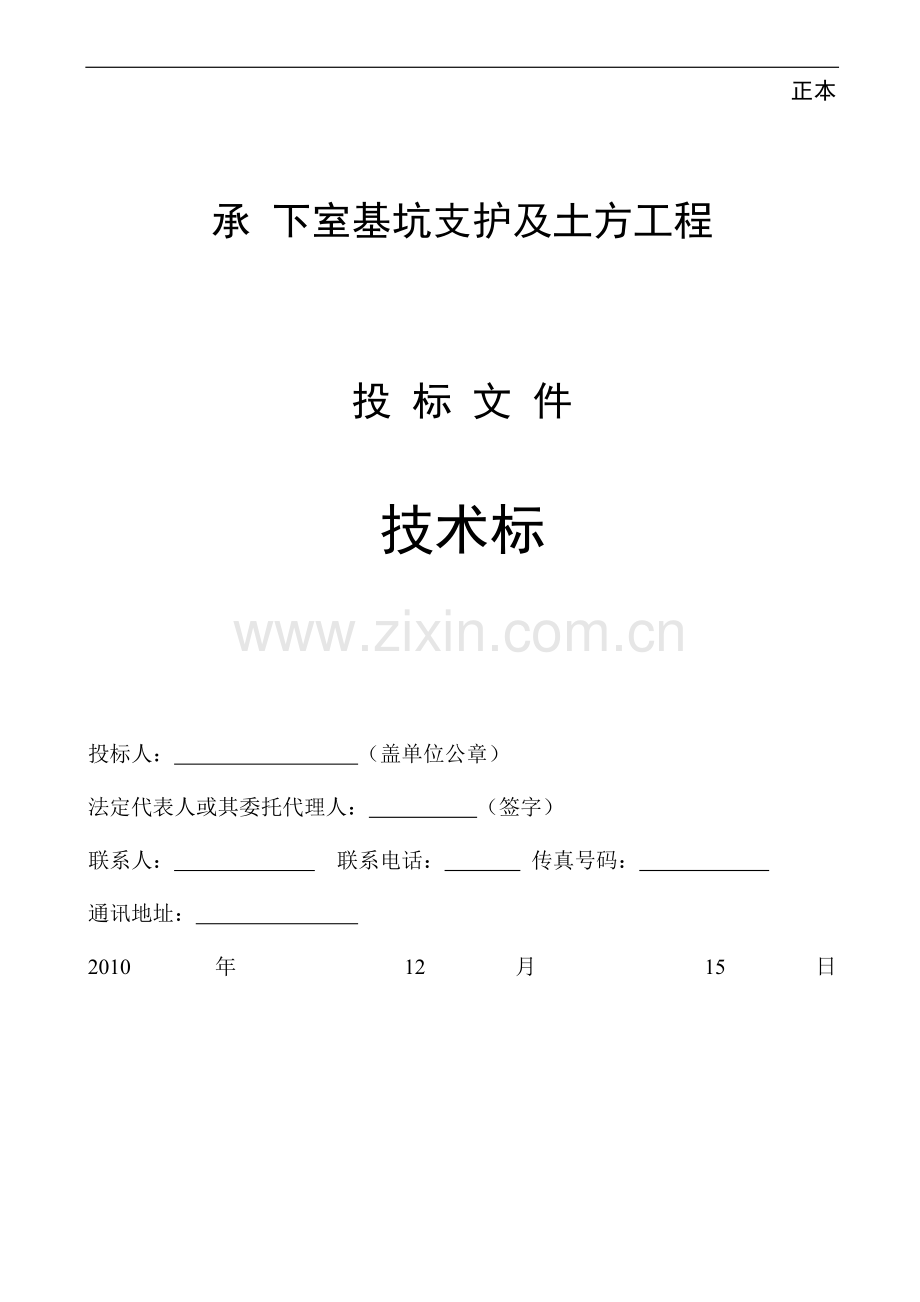

正本

承 下室基坑支护及土方工程

投 标 文 件

技术标

投标人： 　　 （盖单位公章）
法定代表人或其委托代理人： （签字）
联系人： 　 联系电话： 传真号码：
通讯地址：
2010年 12 月 15 日

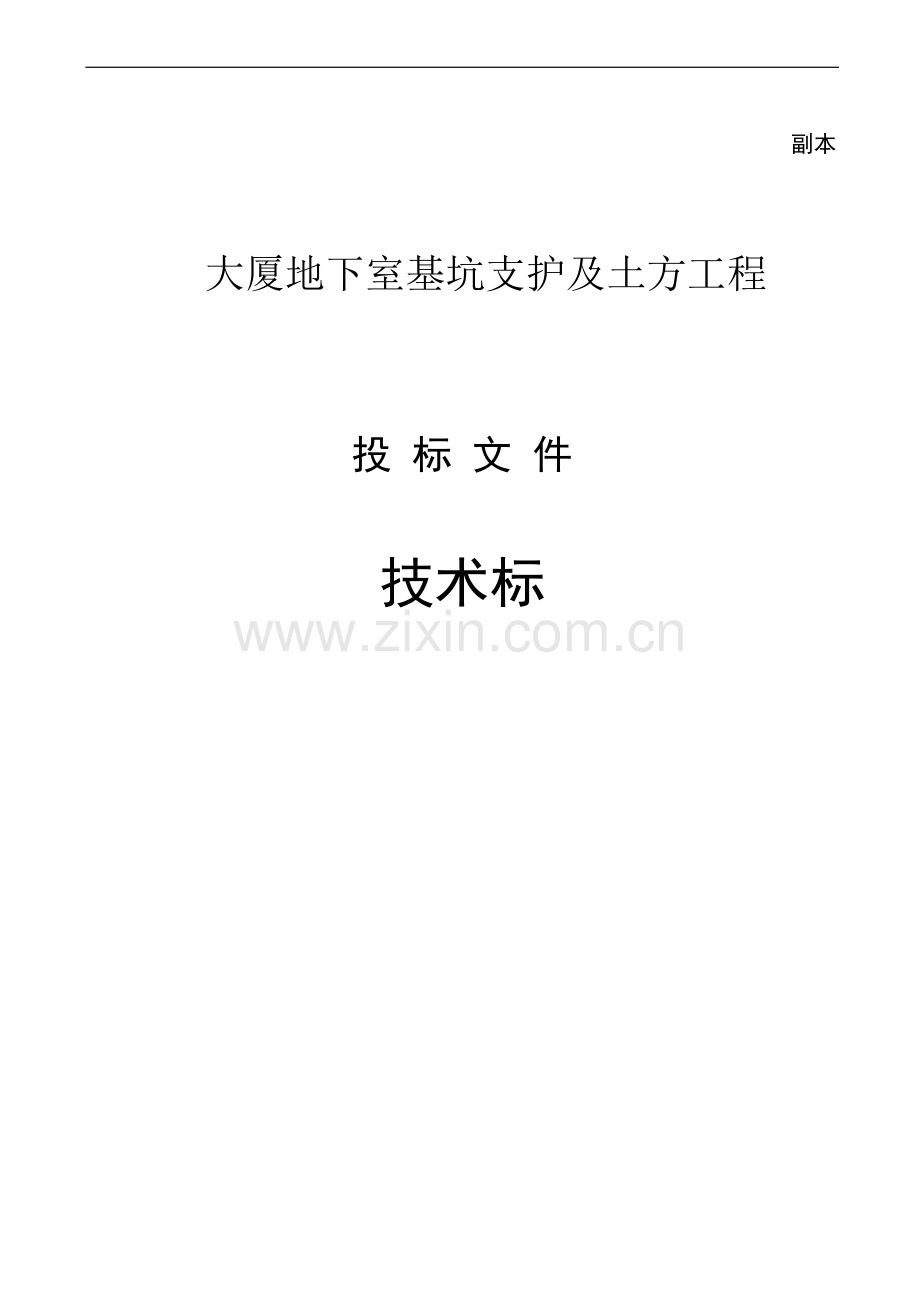

副本

大厦地下室基坑支护及土方工程

投 标 文 件

技术标

目 录

一、 总体概述：施工程序总体设想及施工段划分
二、 施工进度计划和各阶段进度的保证措施及违约责任承诺
三、 劳动力和材料投入计划及其保证措施
四、 机械设备投入计划及检测设备
五、 施工平面布置和临时设施布置
六、 关键施工技术、工艺及工程项目实施的重点、难点和解决方案
七、 安全文明措施、质量保证与承诺
八、 其它

一、总体概述：施工程序总体设想及施工段划分

(一)、编制原则
本投标文件的编制严格执行以下原则：
1、认真贯彻国家工程建设的法律、法规、规范、方针和政策。
2、严格执行工程建设程序，坚持合理的施工程序、施工顺序和施工工艺。
3、采用现代建筑管理原理、流水施工方法计划技术，组织有节奏、均衡和连续地施工。
4、优先选用先进施工技术，科学确定施工方案；认真编制各项实施计划，严格控制工程质量、工程进度、工程成本和安全施工。
5、充分利用施工机械和设备，提高施工机械化、自动化程序，改善劳动条件，提高生产率。
6、坚持“安全第一，预防为主”原则，确保安全生产和文明施工；认真做好生态环境和历史文物保护，严防振动、噪声、粉尘和垃圾污染。
8、尽可能利用永久性设施和组装式施工设施，努力减少施工设施建造量；科学地规划施工平面，减少施工用地。
9、优化现场物资储存量，合理确定物资储存方式，尽量减少库存量和物资损耗。

(二)、编制目的
本施工组织设计是对本工程在施工组织、施工管理、劳动力组织、材料设备供应、施工工艺、进度计划、质量安全措施等作详细而周全的设计规划，使本工程在施工的全过程中，各个环节始终处于受控状态，达到高质量、高标准、高水平，工程管理合理而有效。
(三)、编制依据
承创大厦基坑支护施工组织设计主要根据以下资料及相关信息组织编写:
1、承创大厦地下室基坑支护工程的招标文件；
2、承创大厦地下室基坑支护工程的设计施工图；
3、<<建筑地基基础设计规范》(GB50007-2002) ；
4、《建筑地基基础设计规范》(DBJ15-31-2003) ；
5、《建筑基坑支护技术规程》(JGJ120-99)；
6、《建筑基坑支护工程技术规程》(DBJ/T15-20-97)；
7、《建筑地基基础工程施工质量验收规范》(GB50202-2002)；
8、《地基土钉支护技术规程》(CECS 96 ：97)；
9、《混凝土结构设计规范》(GB50010-2002)
10、《混凝土结构工程施工质量验收规范》(GB50204-2002) ；
11、《建筑地基基础检测规范》(DBJ 15-60-2008)；
12、《C-3 地块项目（汇丰银行）工程地质勘察报告》；
13、《中华人民共和国工程建设标准强制性条文（房屋建筑部分）》2009年版；
14、《佛山市禅城区深基坑工程管理办法（试行）》禅建工字［2009］58号；
15、《建筑基坑工程监测技术规范》（GB50497-2009）；
16、《土钉支护技术规范》(DBJ/T 15-70-2009-2009)。
(四)、工程概况
1、本工程位于佛 街道海五路与灯湖东路交汇处的东北侧,在地貌上位于珠江三角洲平原腹地，原属农田、菜地，场地已经人工填土填平。场地周边的城市主干道系统较为完整，道路运输方便。
工程拟建地下室两层，总用地面积约13951平方米。地下室基坑垫层底标高为-6.50m(85标高)，室内±0.00标高对应85标高为2.80m，基坑周边地面85标高为1.5~2.500m基坑开挖深度为7.90~9.00m。
2、地质及地下水情况
根据工程勘察报告场地的地层主要为：杂填土、淤泥质粘土、粉砂、粉质粘土、残积土、强风化、中风化。基坑支护止水幕墙应穿过层淤泥质土层及粉砂层到达粉质粘土层。
地下水概况：场地中的岩、土层含水性能一般，富含水层主要有第4层粉砂，上部主要为上层滞水、潜水、承压水，下部为基岩裂隙水，其水量不大。
地下水补给主要由大气降水的渗透补给。大气降水的渗透补给，地下水位随降雨量大小而升降。雨季地下水位抬高，旱季地下水位降低。根据水文地质资料，枯水期水位离地表一般为1.0~2.0米左右，涨水期水位离地表一般为0.1~1.0米，平时一般为0.5~1.5米。
(五)、工期要求
计划开工日期为2010年12月, 竣工日期为2011年4月，施工总工期为120日历天。(实际开工日期以业主通知为准)。
(六)、质量要求
质量要求符合招标文件及现行的《工程施工质量验收规范》标准，工程达到“合格”以上要求。
(七)、“四新”技术应用及违约承诺
我公司将积极推广和应用新技术，新工艺，新材料，新设备，提高施工效率，提高工程质量，降低工程成本，减少业主的投资。
我司承诺：若本工程施工时我司不应用“四新”技术，或在应用“四新”技术的过程中对工程的质量造成影响，我司愿承担所有责任。
(八)、基坑支护方案概况
根据现场周边环境、用地红线与地下室结构的距离位置关系，采取不同的支护方法进行基坑支护：
本基坑东侧、北侧采用二级放坡加土钉支护形式；
西侧、南侧采用复合土钉墙(水泥搅拌桩+土钉+喷锚网)支护形式；止水帷幕采用单排φ550＠350深层水泥搅拌桩，桩长11米。
各支护段的详细支护方法如下所述：
1-1剖面（AB段）：位于场地的西侧临近灯湖东路，开挖深度9.0m。采取顶部放坡，单排搅拌桩联合土钉墙支护。基坑顶部采用1：1放坡开挖，坡面挂φ8@200钢筋网喷C20砼100厚。下部直立开挖。自上而下共设8排土钉(3排钢管土钉和5排钢筋土钉)和1排锚索，土钉水平间距1.2m。土钉长度9m，倾角15度；土钉为φ48，t=3.0mm钢花管土钉。锚索水平间距2.4m，锚索长度为15m，入射角度为20度，孔径为150mm。土钉在壁面上呈梅花形布置。坡顶设φ48@2000钢管安全护栏及排水沟。
2-2剖面（BC段）：位于场地的南侧临海五路，开挖深度9.0m。采取顶部放坡，单排搅拌桩联合土钉墙支护。基坑顶部采用1：1放坡开挖，坡面挂φ8@200钢筋网喷C20砼100厚。下部直立开挖。自上而下共设8排土钉(4排钢管土钉和4排钢筋土钉)和1排锚索，土钉水平间距1.0m。土钉长度9~16m，倾角15度；土钉钢管为φ48，t=3.0mm。锚索水平间距2.4m，锚索长度为15m，入射角度为20度，孔径为150mm。土钉在壁面上呈梅花形布置。坡顶设φ48@2000钢管安全护栏及排水沟。坡面设泄水孔。
3-3剖面和4-4剖面（CA段）：位于场地的东侧和北侧，开挖深度9m，分级放坡支护。基坑上部4m采用1：0.7放坡，自上而下共设4排钢管土钉，土钉水平间距1.0m。土钉长度12m，倾角15度；土钉钢管为φ48，t=3.0mm。下部采用1：1.2放坡，自上而下按规范要求布设φ18@2000×2000构造插筋，长度为2.0m。两级坡间设2m宽平台。坡面挂φ8@200钢筋网喷C20砼100厚。坡顶设安全护栏及排水沟，坡面设泄水孔@2000×2000mm。
(九)、施工段划分及施工程序
根据施工进度和建筑物平面位置关系，划分施工区段，组织平面分区、分段、立体分层同步流水作业法。基坑土方开挖总体顺序由东—北--西往南顺序开挖，边开挖边组织基坑支护的施工。在基坑土方开挖前先完成坡顶排水沟与降水井的施工，为后续基坑开挖降排水做好充分的准备。
1、施工段的划分：
为利于施工管理与进度安排，根据基坑支护设计，将整个施工场区划分为4个施工区段，即AB段、BC段、CA段及中心区土方开挖。
2、施工程序为：
平整场地→工程桩施工→ 深层搅拌桩、降水井施工 → 周边护栏及排水沟施工 →土方分层分段开挖→喷锚网分层分段施工→土方开挖至设计标高→ 地下工程施工 → 回填土方。
(十)、施工前期准备工作
1、收集有关技术资料：对施工场地进行详细踏勘，收集有关工程技术资料，包括：施工场地《岩土工程勘察报告书》、工程设计图纸和技术要求、测量基准点资料、有关施工记录报表，备齐工程相关技术规范、施工规程、验收标准，以及以往类似工程施工经验等。
2、熟悉和会审施工图纸：由项目经理为首、项目技术负责人牵头，组织项目工程施工、技术人员熟悉施工图纸，理解、领会设计意图；参加图纸会审，提出会审意见；对会审中提出的有关问题和答复，及时形成技术文件归档。
3、技术交底：在工程开工前，项目技术负责人负责组织参加施工的人员逐级进行技术交底，阐明具体关键工序和施工难点的质量要求、操作要点及注意事项，做到人人对工程整体心中有数，掌握对本岗位的工艺方法、质量要求和技术要点。

二、施工进度计划和各阶段进度的保证措施及违约责任承诺

(一)、工期目标和承诺
根据招标文件规定，本工程招标工期按完成招标范围内全部工程内容要求：120个日历天。我公司提出完成招标范围内全部工程内容所需要工期为：120个日历天。在保证施工总计划的前提下，我们科学合理安排月度计划和周计划，提供充足的物资、设备保证，与建设单位、设计、监理等有关单位密切配合，在保证质量的前提下实现这个较定额工期提前的竣工目标。
如果我公司中标，我公司承诺：严格按照施工图纸和施工规范要求在120个日历天内全部完成招标范围内全部工程内容。若本工程不能在120个日历天内完成，我司愿接受投标文件44.2的有关条款处罚。
(二)、施工总进度网络计划
本工程暂定2010年12月20日开工，计划2011年4月18日竣工，施工总工期为120个日历天。各分部工程完成时间为：
1、工程桩完成时间：2011年5月9日；
2、止水搅拌桩完成时间：2011年2月10日；
3、土钉工程完成时间：2011年5月14日；
4、喷锚工作完成时间：2011年6月6日；
5、土方开挖工程完成时间： 2011年7月9日；
6、竣工验收时间：2011年4月18日。
详见 “承创大厦基坑支护及土石方工程施工进度横道图”。

《施工进度计划横道图》

(三)、工期保证措施
1、技术保证
(1)、对整个工程进行施工策划，施工策划是保证工期顺利实施的重要因素。组织参与工程施工管理和各层操作人员仔细阅读设计图纸，充分理解设计意图，熟悉和了解工程内容。
(2)、在施工过程中，进行计划和控制管理，用科学统筹的方法组织协调工程中各项工作的配合，施工时做到有条不紊，很好的实现工期目标，保证在合同期内完成施工任务，实现我公司的承诺。
(3)、认真贯彻ISO9001:2000质量体系，强化质量管理，使施工规范化、标准化、制度化。把好工程质量关，抓好安全生产，杜绝质量、安全事故的发生，把影响工期进度的不利因素减到最低程度。
(4)、施工期间组织流水作业，使工程能均衡、有序的施工，在保证施工质量的情况下从而达到经济施工的目的。
(5)、根据工程实际情况，采用适合本工程的成熟工艺，并积极推广应用成熟的新技术、新工艺、新材料，提高工作效率，加快工程进度，确保工期建立在技术先进，措施有效的基础上。
(6)、制订雨季和炎热天气下的施工措施，减少由于恶劣天气造成对施工进度的影响。
2、管理保证
(1)、实行项目法施工：根据本工程的特点，派具有丰富经验的施工技术人员组成本工程项目经理部，并配置业务精、技术好、事业心强、有类似工程经验的施工人员。
(2)、把落实经济承包责任制与ISO9001:2000质量保证体系相结合，充分调动全体人员的积极性，制定、完善和落实确保工期的经济责任制，使“保工期”形成系统，体现在项目实施的各个环节、各个活动中。
(3)、加强施工管理，抓好施工中的统筹、协调与控制。施工管理的中心上抓好各专业关键工序的进展，做好工序衔接。建立每周例会制度，每天班组碰头制度，加强检查，确保各项计划的落实兑现。
(4)、积极和建设单位、设计单位、监理单位及各专业公司沟通协调，及时安排水电、消防等安装施工单位进场施工，积极配合其它专业施工队伍进场施工，在施工工程中，发现问题及时解决，配合好有关单位开展工作。
(5)、施工过程中，严格按照ISO9001:2000质量管理体系，结合进度计划管理，合理、科学地组织施工，加强施工质量、落实各项措施，确保工程质量，保安全、保工期、保文明施工，建造建设单位满意工程。
3、材料保证
(1)、根据施工安排，制定合理的材料供应计划，及时组织材料进场，避免停工待料的现象发生。
(2)、经设计单位、监理单位、建设单位同意，特定部位采用早强混凝土，保证工期实现的同时也保证施工质量。
(3)、对建设单位指定产品、施工单位采购主要材料，事先同建设单位、监理单位充分协商，严格按照合同办事。
(4)、严格建立材料见证制度，满足材料送检和抽检要求。
4、机械保证
(1)、本项目的工期短，工程量相对较大，组织施工优先考虑机械化施工，选调企业内性能最优的设备到本工程使用。在施工中加强设备维修和保养，减少故障发生。
(2)、挖掘机：由于本工程的土方量较大，投入6台PC200挖掘机负责土方的开挖。
(3)、发电机组：配置一台150KW的发电机组便于停电期间工地某些特殊工种仍能继续工作，满足施工要求。
5、劳动力保证
(1)、选派具有丰富施工经验的专业施工队伍和班组负责本工程的施工。
(2)、根据工期的控制要求和施工进度计划做好劳动力需用量计划，配备足够的劳动力，确保工期目标的实现。
(3)、开展劳动竞赛，提高劳动效率。
(4)、搞好后勤工作，建造足够的工人宿舍，确保劳动力高峰期工人有宿舍住，而且住得好，休息得好，使工人有良好的精力和旺盛的工作热情投入到工作中。

三、劳动力和材料投入计划及其保证措施

(一)、劳动力资源配置计划
本次工程投入施工劳动力均为我司长期聘用的工人，在内部实行竞标方式筛选，首先要求人数达到我司计划要求，班组必须上报花名册给我司复核，防止班组人员乱凑，质量必须达到我司现施工或已施工的要求，同时对班组质量、安全、文明施工月度考核制，对我司要求标准有所提高班组加以当月施工工作量上调单价给于奖励，由于本部分职工熟悉我司企业文化及施工标准，不论在工程质量及施工安全管理、文明施工管理、进度计划已接受我司一种长期的教育与培训，在本人操作标准已形成一种施工习惯，管理上已融入我企业的个人管理目标意识，本着我司对施工质量、进度达到标准要求，专业工种会完全得到我司对其承诺。
劳动力需要量计划如下表：
工种

人数
管理人员
砼工喷锚工
机
械
工
配
合
工
焊
工
电
工
钢
筋
工
机
修
工
土
钉
工
合计
人数
人工
工日数
2010年
12月
10
10
20
15
10
4
5
5
5
84
924
2011年
1月
16
40
45
35
15
4
15
10
40
220
6820
2月
16
45
45
35
15
4
20
10
40
230
6440
3月
16
45
45
35
15
4
20
10
40
230
6820
4月
16
45
45
35
15
4
20
10
40
230
4140
总计
994
25144
(二)、劳动力保证措施
(1)、选派具有丰富施工经验的专业施工队伍和班组负责本工程的施工。
(2)、根据工期的控制要求和施工进度计划做好劳动力需用量计划，配备足够的劳动力，确保工期目标的实现。
(3)、开展劳动竞赛，提高劳动效率。
(4)、搞好后勤工作，建造足够的工人宿舍，确保劳动力高峰期工人有宿舍住，而且住得好，休息得好，使工人有良好的精力和旺盛的工作热情投入到工作中。
(三)、主要材料投入计划
主要材料投入计划表
名称
规格
计量
单位
数量
备注
总量
2010年
12月
2011年
1月
2011年
2月
2011年
3月
2011年
4月

水泥
42.5R
t
1080
360
720
/
/
/

钢管
φ48
m
23140
/
7000
7000
7000
2140

钢筋
φ25
t
41
/
/
8
20
13

钢筋
φ18
t
3.5
0.4
0.7
/
1.0
1.4

C20砼
C20
m3
5000
/
800
1500
1600
1000

电

万度
16
3
8
2
2
1

注：以上材料数量进场施工，根据现场施工实际需要量进行调整。
(四)、材料保证措施
为确保施工现场的各种原材料与成品、半成品的质量，我公司拟采取以下措施：
1、对材料的出厂合格证和说明书进行验查，对有合格证的原材料行抽检，抽检合格者方能使用；经抽检不合格的原材料，书面通知物资部门做出标记，隔离存放，并及时退货。材料抽检严格按照“见证制度”执行。
2、本工程所有材料试验与检验必须按国家和部颁的有关工程试验规范和规定进行做好本工程的材料试验与检验。
3、本工程材料试验与检验必须按广州市建设行政主管部门有关文件规定委托有试验资质的试验单位进行。
4、必须按有关规定对整个工程中所采用的主要建筑材料，如水泥、掺和料、钢筋进行取样试验，并将结果报送监理工程师，拒绝不合格原材料、成品、半成品进场。
5、所有工程建筑材料，无论是业主指定的或是自行供应的，或专项分包工程的材料均需对工程质量负全面责任，对各种材料按规范、规定进行检查。
6、 按照有关规范的规定，对混凝土进行取样试验，并将试验结果报送监理工程师审查。焊接材料试验按规定和设计要求进行。

四、机械设备投入计划及检测设备

1、机械设备投入计划
本工程具有工程量大，工期短的特点。组织施工时，优先考虑机械化施工，选用公司内部性能优良的机械。根据本工程特点，综合我公司实力，配置主要大型机械如下：见机械设备投入计划表
拟投入本工程的主要施工设备表：
序号
机械或设备名称
型号规格
数量
国别
产地
制造
年份
额定
功率
生产能力
备注
1
挖掘机
PC-200
6台
日本
2005年

良好
开工进场
2
反铲挖掘机
PC60
2台
日本
2005年

良好
开工进场
3
自卸汽车
东风EQ31
50台
广州
2002年

良好
开工进场
4
搅拌桩机
PH-5
5台
浙江
2002年

良好
开工进场
5
洛阳铲
100
10台
洛阳
2004年

良好
开工进场
6
发电机
TZT200
1台
广州
1999年
120kW
良好
开工进场
7
载重汽车
EQ-144
2辆
上海
2002年

良好
开工进场
8
潜钻机
XU-600
2台
山东
2003年

良好
开工进场
9
泥浆压力泵
ZB4-500
2台
广州
2001年
3KW
良好
开工进场
10
切断机
GQ40D
1台
广州
2005年

良好
开工进场
11
冲击钻
CZ-12
2台
南海
2007年
55
良好
开工进场
12
搅拌桩机
PH-5
4台
武汉
2007年
55
良好
开工进场
13
交流电焊机
BX1-200
1台
深圳
2009年
21kVA
良好
开工进场
14
抽水机

12台
佛山
2008年
5 kW
良好
开工进场
15
潜水泵
QS2540
10台
佛山
2009年
3 kW
良好
开工进场
16
空压机
W－120
2台
武汉
2005年
131KW
良好
开工进场
17
混凝土喷射机
PZ-5BK
2
郑州
2005年
5.5 kw
良好
开工进场
18
砂浆搅拌机
Sj0.3
1台
顺德
2005年
3 kW
良好
开工进场

2、基坑检测设备配置
1、检测设备
由于本工程的地理位置的存在一定的复杂性，施工过程的监测就显得尤为重要。各类监测点的布置参照设计单位出的监测图纸和以往工程经验进行合理的布置，确保工程安全。
在基坑的开挖、降水、支护和结构施工的过程中，基坑内外地基应力的重分布会引起围护结构及周围土体的变形，从而有可能危及基坑、主体结构的稳定和周围建（构）筑物、地下管线的安全。因此在基坑和结构施工过程中，必须进行施工监控量测，对围护结构的水平位移及变形和维护结构周围地表沉降、支撑、周围建（构）筑物的变形、地下水位等进行跟踪监测，保证施工的安全。根据各项监测成果，及时进行分析，反馈信息，进一步掌握施工过程中基坑及周围环境的实际工作状态，以便修改设计参数，调整施工工艺，确保结构安全、经济、可靠和施工的顺利进行。
2、主要监测设备
（1）莱卡TCA-1800及其配套测量工具一套；
（2）NA 2水准仪、GPM 3测微器及2米铟钢尺一对；
（3）5０米钢卷尺1把；
（4）台式计算机一台；
（5）南方平差易平差软件一套；
（6）PC-E500微机一台套及CASIO-4800p计算器３台;
（7）ZXY-2型巡检仪1台；
（8）CX-03测斜仪1台；
（9）钢尺水位仪1台；
（10）振弦式频率接收仪1台；
（11）拓普康GTS-332N/OP及其配套测量工具一套。
五、施工平面布置和临时设施布置
（一）、平面布置原则
施工总平面布置合理与否，将直接关系到整个工程的施工进度和安全文明施工管理，为保证现场施工顺利进行，保证安全生产、文明施工的目标能顺利实现，施工作业和生活区统筹合理安排，具体的施工平面布置原则如下：
1、在满足施工的条件下，合理利用施工用地；
2、满足施工需要和安全文明施工的前提下，尽量减少和节省临时建设投资；
3、在保证场运内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次转运；
4、在平面交通上，避免生产单位相互干扰；
5、符合施工现场卫生、文明安全和防火规范要求。
施工总平面布置详见附图【5.1-1 施工总平面布置图】
（二）、 施工场地内临时设施
1、施工临时道路
进场后按施工总平面规划，利用原用的场地修筑施工主道路以及生活区内各种辅助便道。施工主要通道是指临时设施与主干道相连接的部分和施工现场与主干道相连接的部分，施工便道是指生活区各临建相互间的通道。
2、临时设施搭建
（1）、项目部、监理办公室、试验室和作业队驻地建设
施工临时设施主要包括项目经理部及监理工程师办公室，工地办公及会议室、食堂、卫生间等临建设施。临时设施按业主要求搭设。各种配套设施满足招标文件、业主和监理工程师要求。
（2）、施工用水、用电
施工用水用电与业主指定点驳接。

施工平面布置图

六、关键施工技术、工艺及工程项目实施的重点、难点和解决方案

(一)、工程测量
本工程施工现场已完成三通一平，场地内地面相对平坦，测量条件较好，比较容易布置测量控制网，但施工测量细部要求比较高，测量工作仍是本工程施工重点控制的环节。
1、测量仪器及校验
本工程所需的主要测量仪器及其用途见下表。
主要测量仪器及用途
序号
名 称
数量
1
全站仪莱卡TCA-1800
一套
2
NA 2精密水准仪
2台
3
50m钢卷尺
1把
4
ZXY-2型巡检仪
1台
5
拓普康GTS-332N/OP
一套
6
钢尺水位仪
1台
7
游标卡尺
2把
8
建筑工程检测尺
8套
9
平水尺（1000mm、600mm）
各4把
以上所列的主要测量仪器，在使用过程中需注意：
(1)、定期到市计量检定站，经检定、校准，合格后方可使用。
(2)、测量仪器、工具定期清洁保养，经纬仪、水准仪等检测仪器按照检定规程规定，在其检定周期内，要对仪器主要轴线进行校核，保证观测精度。
(3)、测量仪器定员使用，不得随意使用，严防损坏。
2、测量准备
(1)、及时同建设单位和监理单位办理交桩交点手续，现场交接引测点位，做好记录。
(2)、成立测量小组：组成以测量工程师为组长，配置4个测量人员为测量员组成测量小组。
3、建立坐标和高程控制网
(1)、在施工现场中，根据建设单位提供已确定无误的基点，建立施工测量控制网，报监理工程师批准，测量必须遵循先整体后局部的工程程序进行，建立施工测量控制网。
(2)、施工测量控制网控制点按照测量规范要求进行埋设，施工测量控制网点的设定与上级控制网联测，进行严密的测量平差。
(3)、在根据建设单位提供的基点坐标，设置轴线控制点，以主轴线两端设点，坐标点设置要通视平回，离施工现场有一定距离，不易碰动的地方为宜。轴线控制点因施工需要，设置于四周混凝土地面上。设置牢固而不易破坏的标志，作为测量点，并根据与坐标控制网有关系数据，计算出各点坐标，以利定位在自然或人为碰动移位时，能及时复核，及时发现问题，以免对工程造成不必要的经济损失。
4、施工测量
(1)工程轴线和标高控制
根据建设单位提供的控制基点，建立施工现场的工程轴线和标高的控制网。
①、利用全站仪测设四角坐标和控制轴线。
②、基坑标高的控制采用水准仪从测量水准点（基点）引入标高，并在基坑外围设立固定标高控制点，以引测到基坑底标高。
③、标高施测法，主要是用钢尺沿围护结构边坡向下竖直立测量，一般高程引测至少要由3处向下引测，以便相互校核和适应分段施工需要，引测步骤是：
A、先用水准仪根据水准点，在向上引测处准确测出起始标高线(一般多测＋1.000m标高线)。
B、用钢尺沿铅直方向，向上量至施工层，并画出正米数的水平线，各层的标高线均应由各处的起始标高线直接量取。高差超过一整钢尺时，应在该层精确测定第二条起始标高线。
C、将水准仪安置至施工层，校测由下面传递上来的各条水平线，误差在5mm以内。在各层抄平时，应后视两条水平线以做校核。
D、观测时，做到前后视线等长；由水平线向上或向下量高差时，所用钢尺应经过检验,量高差时，尺身铅直，要进行尺长改正和温度改正。
④、楼面定位放线
楼面的定位放线采用经纬仪投点测量法进行。当底板结构完成时，在底板面放出所有建筑物的轴线，分别将边轴线延长并引出建筑物外，在室外的延长轴线上设置控制桩点，控制桩点必须加以保护。进行上一层楼面轴线引测时，在控制桩点上架设经纬仪，经对中整平后，首先将视线前后视照准延长的轴线，再倒镜将轴线投测到所要测设的楼面上。
五、沉降观测
建筑物的沉降观测是根据建筑物附近的水准点进行的，本工程水准点由建设单位提供。为了对水准点进行相互校核，防止其本身产生变化，水准点的数目要求不少于3个，以组成水准网，对水准网点定期进行高程检测，以保证沉降观测成果的正确性。沉降观测建设单位可委托专业测量单位定期进行观测。
1、沉降点布置
施工前会同建设单位、设计单位和监理单位，根据设计规范要求进行布置，按照区域布置。
2、沉降观测点制作、现场保护
⑴、沉降观测点采用直径为20mm的不锈钢圆钢，将一端弯成900角并打磨成半球形状，另一端焊接在柱上。详见“水准点设置示意图”。
⑵、将沉降观测点用红油漆进行编号，并将编号标明在沉降点上。
⑶、沉降点采用砖砌体保护。
⑷、观测点本身应牢固稳定，确保点位安全，能长期保存。
⑸、观测点的上部必须为突出的半球形状或有明显的突出之处，与墙身或柱身保持一定的距离。
⑹、要保证在点上能垂直置尺和良好的通视条件。
3、沉降观测方法
⑴、观测基点：依据建设单位提供的水准基点，另外引测两个工作基点和若干个联系点。
⑵、观测中一定保证“定人、定仪、定时”，同时确保每次观测前对使用仪器进行校核，以免影响观测结果。各观测日期、数据均记录完整，并绘制成图表存档，观测中如发现异常情况，立即通知设计单位。
⑶、沉降观测采用几何水准测量进行，根据建筑物最终沉降观测中误差精度要求，测量精度采用二级水准，使用DSZ3精密水准仪，并采用闭合法。建设单位应为头委托第三方具有资质的观测单位进行观测,施工单位进行检查或校对。
⑷、采用闭合水准路线，闭合精度为小于0.3n1/2mm(n为测站数)。
⑸、每次观测结束后，将观测高程列入沉降观测表中，及时计算相邻两次之间沉降量及累计沉降量，并将资料提供给监理单位和建设单位。
⑹、作业中应遵守的规定：
①、观测应在成像清晰、稳定时进行。
②、仪器离前、后视水准尺的距离要用皮尺丈量或用视距法测量，视距一般不应超过50米，前后视距应尽可能相等。
③、前、后视观测最好用同一根水准尺。
④、前视各点观测完毕后，应回视后视点，最后应闭合于水准点上。
六、测量精度控制
1、建筑物竖向控制：采用经纬仪进行垂直测量，其垂直度允许误差不超过H／1000，总偏差不超过20mm。
2、平面控制网的控制线：主轴线测距精度不低于1/10000，测量精度不底于10″。

（一）、施工技术、工艺
1、施工测量
本工程测量放线的主要工作内容为对业主提供的控制点、水准点进行全面复核，联测并加密。沿基坑两侧和转角处每20米各设一个水准点，经复核校对后，用混凝土包封，加以保护，对加密资料、联测资料存档保管。对永久性标桩加以保护并设明显标识，在施工过程中如发生破坏、移位不能使用的，及时恢复标桩并由监理工程师复核后方能使用。据此测出相应的基坑中心、宽度、高程，还有管线埋深的位置、高程等样桩。
测量工作步骤如下：
（1）、控制点、水准点交接复核
①．范围
A工程控制桩，如基坑控制桩、导线网、三角网以及间接测量所布设的控制桩等。
B水准点及与其有联系的“国家水准基点”（等级、编号、高程和地点）。
②．程序
A根据建设单位提供的原设桩点的有关资料，进行室内审核和现场查对。
B用测量仪器对重要桩、点进行施测交接，作出详细记录。
C交接中发现的问题，如误差超限、错误、漏项以及需补测或精测等项，应明确处理办法及负责施测单位。
D写出“交桩纪要”，交接双方签字。
（2）、基坑纵断面测量
①．基坑水准点的设置
水准点的密度，应根据地形和工程需要而定。水准点位选择在稳固、醒目、易于引测以及施工时不易遭受破坏的地方。
②．水准测量的步骤
A、会同设计单位验收水准点，办理交接手续，准备、检验校正仪器和工具。
B、用水准仪进行水准点高程复测，同时加密施工用的临时水准点。
C、检验水准点的精度是否达到要求，超出允许误差范围时，应查明原因并及时报告有关部门。
D、用水准仪或光电测距仪等作中桩高程测量。
E、计算基坑中桩的填挖高，并测设边桩。
F、施工过程中，根据情况检测中桩高程，同时复查临时水准点高程有无变化。
G、竣工后埋设永久水准点，交付使用单位。
③．主轴线控制网的布设
布设依据：基坑平面图、市政控制点、基准点等。
A、用全站仪对现场甲方提供的坐标点和水准点进行复核，看是否有偏移或沉降，要求边长相对误差小于1/1000，角度误差小于3″，满足要求后方可进行轴线控制网的布设，否则应会同甲方等有关部门协商解决。
B、建设单位告知本工程所在地区线桩位置及坐标体系，进行方位坐标换算后，再用全站仪引测到本工程按垂直线布设的主轴线控制网。依据主轴线控制网对本工程各轴线进行全方位定位测量。
C、建立严格的施工测量制度和仪器保管使用制度，测量前必须检查测量仪器主要技术指标：在施工测量时必须做到层层把关，建立严格的测、放、复核制度；工程施工中，测量放样成果经整理后立即报请监理工程师，经认可后，方可施工。

在放样前，认真校核施工图、放样数据，对测量数据和成果复核有专人负责，并对测量计算资料、放样记录手簿和复测成果认真进行汇总和妥善保管。所有测量成果均按国家及规定的统一表式进行填写。
（二）、土方开挖
1、本工程土方开挖量约18万m3。需9部挖掘机同时作业，按每天出土量为3000 m3计算，需60天完成，考虑施工准备、及配合土钉墙施工和其它不可预见原因，预计需102天完成大面积土方开挖工作。
2、基坑开挖前先在基坑四周做好护道硬化，并向基坑外做出坡度以防地表水流入基坑，同时在硬化外设置排水沟和集水井。基坑内的排水沟在挖土期在离边坡坡脚0.5米外设置排水沟和集水井，基坑水通过离心泵或潜水泵排至基坑四周的排水沟，再通过水泵抽排至沉淀池，最后排至市政污水管道。排水沟用多孔红砖，M7.5水泥砂浆砌筑，水泥砂浆抹光，尺寸为300×30mm。
3、考虑机械进出基坑及汽车作业需要，在大门出入口预先修整斜坡道进入基坑底部，施工坡道宽度为8m，等最后再将斜坡道土方挖出运走。
4、在土方开挖过程中必须与土钉墙施工配合，按围护施工要求土方开挖前水位必须降至土层底标高50cm以下，进行分层、分段开挖，逐层逐段交叉平行作业，不能超挖，以避免产生基坑壁坍塌事故。
5、由于本基坑面积大，土方开挖必须分块分层进行，根据搅拌桩桩基础的施工进度，先开挖AB段、CE段再开挖FA段、BC段、最后开挖EF段。
6、施工步骤：
本工程土方分平均分子8层开挖，严禁超挖。
（1）本工程土方分8层开挖，先沿基坑四周开挖土方，深度为第一排土钉下50CM，分段长度每完成15~20M的土方，立即进行相应范围的土钉墙施工。
（2）待已施工完成的土钉墙24小时后，方可开挖第二层土方，深度为第二排土钉下50CM，其他按第（1）点要求进行土钉墙施工。
（3）每开挖一段作业面,宜在24小时内完成钻孔、安装土钉、铺钢筋网、注浆及喷射混凝土等支护工作。下 一层作业面开挖应在上一层土钉注浆体强度达到设计强度的70%以上后方可进行，一般情况下，在上一层土钉支护完成3~5天后再开挖下一层。
（4）对有一定自稳能力的土层，分层开挖面的底部宜在该层土钉下0.4~0.8m处，开挖面长度宜为15~20m；对淤泥层、砂层等自稳能力差的特殊土层，应尽量减少开挖高度和长度，并随挖随喷（初喷）混凝土护面。
（5）当施工到第8排土钉时，中间土方可一次性挖除。
（6）挖土至基础板底标高后，应在24小时内浇捣完成素混凝土垫层（垫层分块施工），垫层应延伸至围护体边。
（7）严格控制施坡开挖的土坡高差及坡度，防止基坑土体滑坡。
（8）基护剖面图中所示的基坑最大挖深标高（不含局部深坑），实际开挖深度应结合地下室结施图进行，当结施图与基护剖面图中所示的标高有出入时，以结施图为准，并应及时通知业主和围护设计人员。
（9）在机械挖出支护坡面人工及时修整边坡，并立即进行土钉墙施工，严禁基坑暴露时间过长。
（10）基坑周围10.0M范围内堆载不得超过15Mpa。
（三）、水泥搅拌桩施工
先安排EF段进行搅
