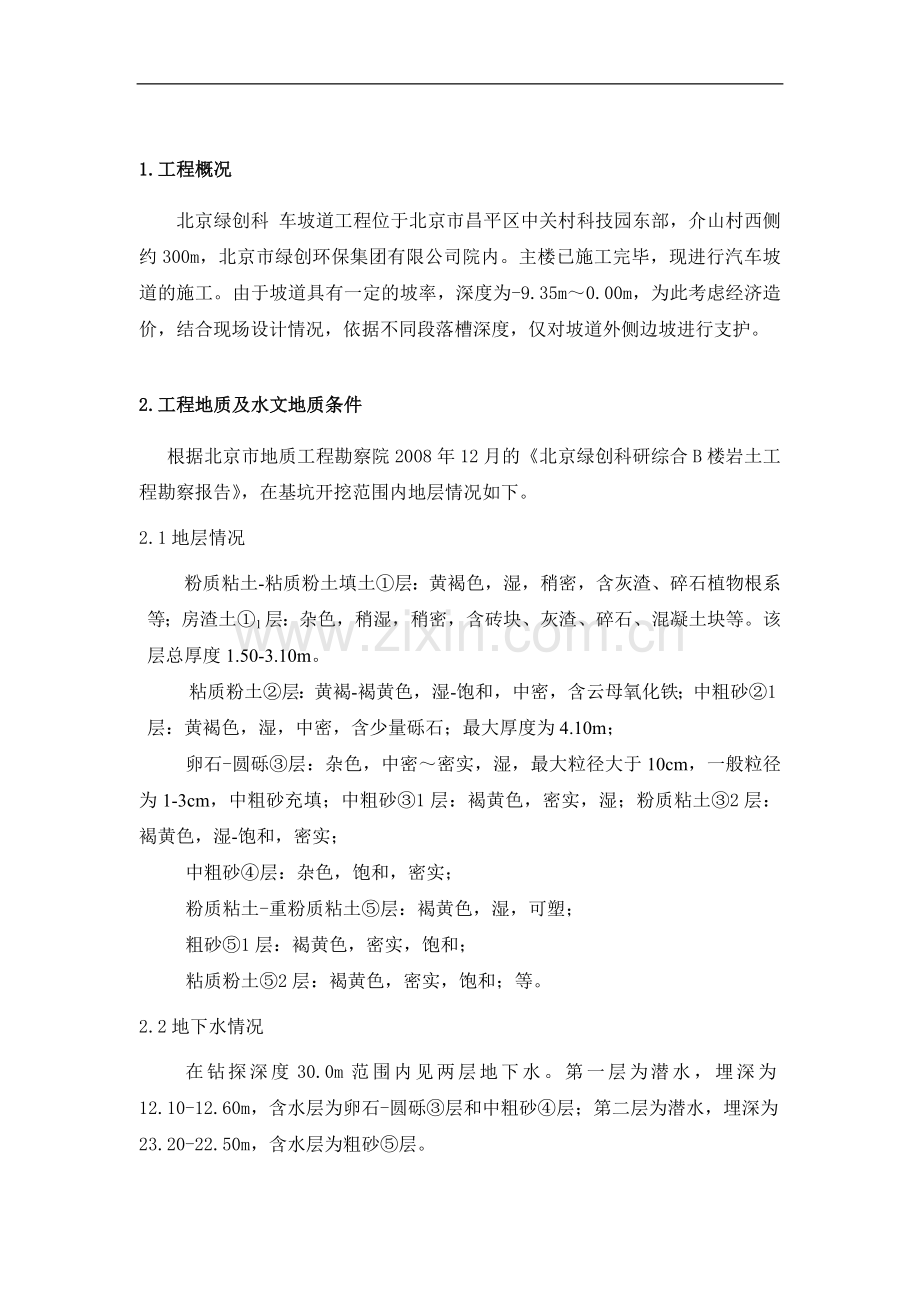

1.工程概况
北京绿创科 车坡道工程位于北京市昌平区中关村科技园东部，介山村西侧约300m，北京市绿创环保集团有限公司院内。主楼已施工完毕，现进行汽车坡道的施工。由于坡道具有一定的坡率，深度为-9.35m～0.00m，为此考虑经济造价，结合现场设计情况，依据不同段落槽深度，仅对坡道外侧边坡进行支护。

2.工程地质及水文地质条件
根据北京市地质工程勘察院2008年12月的《北京绿创科研综合B楼岩土工程勘察报告》，在基坑开挖范围内地层情况如下。
2.1地层情况
粉质粘土-粘质粉土填土①层：黄褐色，湿，稍密，含灰渣、碎石植物根系等；房渣土①1层：杂色，稍湿，稍密，含砖块、灰渣、碎石、混凝土块等。该层总厚度1.50-3.10m。
粘质粉土②层：黄褐-褐黄色，湿-饱和，中密，含云母氧化铁；中粗砂②1层：黄褐色，湿，中密，含少量砾石；最大厚度为4.10m；
卵石-圆砾③层：杂色，中密～密实，湿，最大粒径大于10cm，一般粒径为1-3cm，中粗砂充填；中粗砂③1层：褐黄色，密实，湿；粉质粘土③2层：褐黄色，湿-饱和，密实；
中粗砂④层：杂色，饱和，密实；
粉质粘土-重粉质粘土⑤层：褐黄色，湿，可塑；
粗砂⑤1层：褐黄色，密实，饱和；
粘质粉土⑤2层：褐黄色，密实，饱和；等。
2.2地下水情况
在钻探深度30.0m范围内见两层地下水。第一层为潜水，埋深为12.10-12.60m，含水层为卵石-圆砾③层和中粗砂④层；第二层为潜水，埋深为23.20-22.50m，含水层为粗砂⑤层。

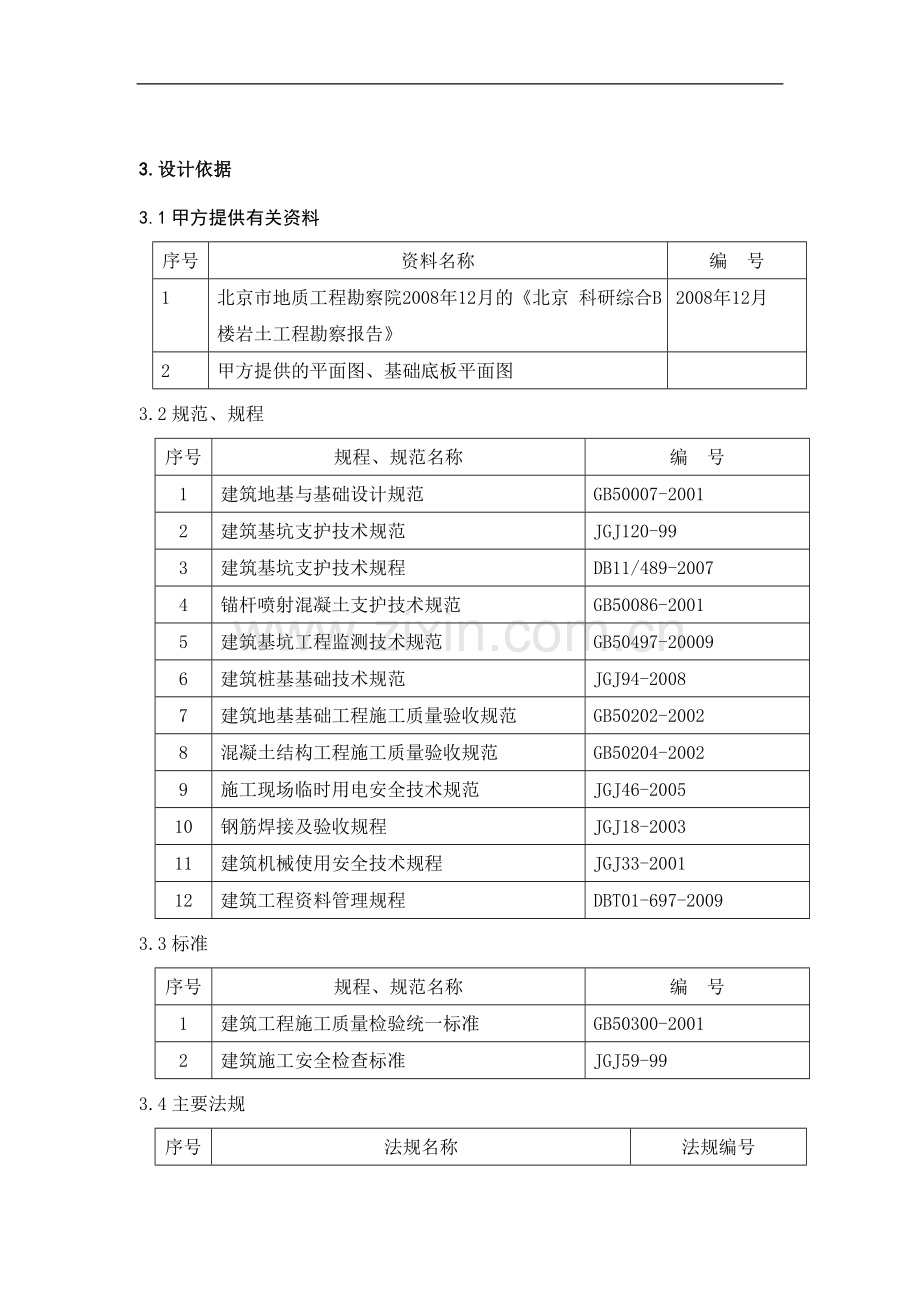

3.设计依据
3.1甲方提供有关资料
序号
资料名称
编 号
1
北京市地质工程勘察院2008年12月的《北京 科研综合B楼岩土工程勘察报告》
2008年12月
2
甲方提供的平面图、基础底板平面图

3.2规范、规程
序号
规程、规范名称
编 号
1
建筑地基与基础设计规范
GB50007-2001
2
建筑基坑支护技术规范
JGJ120-99
3
建筑基坑支护技术规程
DB11/489-2007
4
锚杆喷射混凝土支护技术规范
GB50086-2001
5
建筑基坑工程监测技术规范
GB50497-20009
6
建筑桩基基础技术规范
JGJ94-2008
7
建筑地基基础工程施工质量验收规范
GB50202-2002
8
混凝土结构工程施工质量验收规范
GB50204-2002
9
施工现场临时用电安全技术规范
JGJ46-2005
10
钢筋焊接及验收规程
JGJ18-2003
11
建筑机械使用安全技术规程
JGJ33-2001
12
建筑工程资料管理规程
DBT01-697-2009
3.3标准
序号
规程、规范名称
编 号
1
建筑工程施工质量检验统一标准
GB50300-2001
2
建筑施工安全检查标准
JGJ59-99
3.4主要法规
序号
法规名称
法规编号
1
《中华人民共和国建筑法》

2
《中华人民共和国产品质量法》

3
《中华人民共和国计量法》

4
《中华人民共和国环境保护法》

5
《中华人民共和国安全生产法》

6
《建设工程质量管理条例》

7
《城市市容和环境卫生管理条例》

8
建筑生产安全管理条例
国务院第393号令
9
北京市建设工程施工现场管理办法
政府令第72号
10
危险性较大的分部分项工程安全管理办法
建质（2009）87号
11
北京市实施《危险性较大的分部分项工程安全管理办法》规定
京建施（2009）841号
3.5 其它
a）工程现场实际勘察和我单位经过在周边地区基础工程施工经验。
b）单位施工管理文件。

4.设计与施工思路
根据现场实际情况，结合甲方要求，对北京绿创科研综合B楼汽车坡道工程土方开挖、基坑支护设计与施工组织做如下考虑。
首先进驻现场后，请甲方提供周围管线分布图，并对场地进行探管工作，场地查明施工场地内外常在管线分布情况。同时甲方平整场地，我方搭建临舍，落实地下管线分布情况，对可疑位置进行人工挖掘；然后对现场进行测点放线，然后进行土方与支护交叉作业。
4.1土方开挖
土方施工组应与基坑支护项目组相互配合。严格按照支护要求进行分步作业，预留肥槽800mm，挖土机挖土应为土钉墙施工创造工作面，便于护坡施工。
挖到基底位置时，基底应预留保护层不少于20cm保护层。
4.2基坑渗水处理
于勘探期间30.0m范围发现两层地下水，但在基坑开挖范围内无地下水体，为此无须进行水体处理工作。但应加强基坑开挖后，因天气降雨以及管道漏水和地层起伏所形成边坡侧壁渗水极其渗水处理。
4.3基坑支护
由于现场空间条件有限，而且所处具体位置，考虑到场地空间条件以及地层性质，拟采用常规预应力锚杆土钉墙进行支护的设计与施工工艺。
同时应注意加强土方开挖与基坑支护的配合，防止因开挖面过大而未及时支护导致边坡塌方以及预留的作业面；应考虑边坡荷载对边坡稳定性的影响。

5.土方开挖配合
①标高控制
由于基础持力层直接放在槽底土层上，挖土时如控制不好很容易对下卧持力层造成扰动，因此在挖土时必须注意控制挖深，土方开挖与支护同步进行。前期挖土施工时在护坡坡面上抄测挖土各点标高，喷锚支护每做一排即测一层标高，及时统计挖土标高，掌握最新开挖深度。将最后一步开挖作为控制重点，开挖时由专业测量人员跟踪抄测，控制挖深。
②预防超挖措施
最后一步土方开挖应提前作出控制开挖的标高点。先由测量人员给出开挖深度，由挖土机逐步向下开挖，边开挖边测量，配合至预留人工清槽土层顶标高，对于己挖出槽底的应等间距撤出白灰点作为标志防止超挖。挖出槽底禁止大型施工机械和设备来回碾压。
③土方与土钉墙施工的配合
每步土方施工先给土钉墙施工开挖工作面，土方开挖切坡时由支护看坡人指挥确定边坡留土厚度，减少人工修坡工作量，提高工效。对于边坡一般障碍物可由挖掘机直接挖除，支护时再进行处理。土方开挖施工中应全力配合边坡支护，对于边坡开挖深度控制、险情回填处理等安排应积极响应，一切为整体安全及施工进度考虑。
④土方与渗水处理的配合
土方运土时局部存在渗水严重区域，及时通报土钉施工组，及时支护，对于未及时的应回土回填，防止坍塌。
⑤土方与基础施工的配合
天然地基部位槽底预留土层厚度为20cm，当机械挖土到设计槽底以上时，由测量人员配合共同进行，标高由水准测量控制，不许超挖，以免扰动下部持力地层。
按照设计要求，土钉墙位置施工设计要求分步、开挖高度：在粘性土地层一般为1.5m进行分层开挖，在杂填土与砂卵石地层一般为0.80m进行分层开挖，每层开挖至土钉位置下0.50m。各工序互不影响，互相配合，交叉作业。挖到基底位置时，天然地基时应预留约200mm保护层，土方开挖施工过程自始至终配合护坡作业协调工作。

6.基坑渗水处理
勘察期间，30.0m范围存在两层地下水，但在基坑开挖范围内无地下水，可不进行地下水体处理。但应加强基坑开挖后，因天气降水以及管道漏水和地层起伏所形成边坡侧壁渗水极其渗水处理。
施工前，建议总包对场地做好排水措施；在基坑开挖过程中，基坑侧壁可能存在一定量的上层滞水，即在杂填土或素填土中，局部可能出现少量因降雨、管道漏水形成的残留滞水，可采用在基坑四周边坡的含水层底部，插入引流管将隔水层所托之少量残留滞水引入槽内盲沟内。
同时建议如下：
（1）在基坑5m范围内不宜设置用水点；
（2）在基坑四周边做好地面排水工作，防止雨水和人工用水的入渗引起边坡坍塌。为此沿请总承包单位在基坑上口外0.80m位置布设排水沟。排水沟截面内侧规格为240mm（深）×240mm（宽），采用块砖砌置，水泥砂浆勾缝。

7.基坑支护设计与施工组织
7.1方案选择
基坑支护的方法较多，如：土钉墙支护、锚杆护坡桩支护等。
土钉墙支护土钉支护是依靠土钉体与土体之间的摩擦力将边破土体内不稳定区土体的侧压力，通过土钉的水平推力作用传递到稳固区。在土钉支护体系中，土钉与土体共同作用，充分利用土体的自承能力和土钉与土体之间的摩擦力，约束土体的侧向变形，形成一种自稳性结构，既增强了土的主动受力能力，又增强了土体破坏的延性。由于土体延性的增加，即使土体支护体系发生破坏，也是渐进性的。该工艺最大特点就是土体位移变形相对较大，但经济造价较低。因此在边坡位移无特殊要求的地方广泛采用。
锚杆护坡桩北京地区深基坑支护已广泛采用。采用锚杆护坡桩，是一种被动的支挡形式，它依靠桩结构体系的支挡能力、桩体的刚性支挡土体，控制土体位移。这种支护形式最大优点是控制位移能力强，但投入大，成本高。
为此，根据该场地的工程地质和水文地质条件以及结合场地周围环境对位移要求条件，并结合我单位在北京地区类似工程的设计与施工经验，经我方专家与技术人员共同研究论证，采用预应力锚杆土钉墙进行支护的设计方案。这样施工周期短而且经济造价较低。
7.2工程特点与难点
（1）本工程地处位于北京市昌平区中关村科技园东部，介山村西侧约300m，北京市绿创环保集团有限公司院内。临近为交通要道，边坡支护、土方工作量虽然不大，但对现场文明施工必须作出周密计划与安排；
（2）场地周围放坡条件有限，应控制基坑支护位移量，防止因基坑周围荷载与车辆通行导致对边坡稳定性的影响以及变形对周围牵带的影响；
（3）应注意土方开挖与基坑支护的配合，如土方开挖分步高度、土体的自立性；以及支护时工艺方法的选择；
（4）场地范围有限，施工场地紧张，且开挖面呈一定坡度；
（5）基坑支护的每一个设计与施工质量环节对其影响较大；周围是否存在生活或管线漏水以及地层的渗水；
（6）该区域地层为杂填土、砂卵石层，采用旋挖钻机泥浆污染严重，采用中心压灌混凝土插放钢筋笼工艺存在砂卵石层插放钢筋笼困难、且存在较大颗粒的卵石，钻进困难；
（7）应加强对周边环境影响的考虑，等。
基于以上难点，在我方技术部门的组织下，经过现场调查、分析研究和反复论证，本着安全、优化、经济的设计原则，选择科学、合理的设计施工方案。
7.3技术措施
（1）结合该场地的工程地质和水文地质条件以及结合场地周围环境对位移要求，采用预应力土钉墙。为此我方采用目前最为流行、经典的《理正基坑支护软件》进行设计验算，满足稳定性要求，该软件已在北京以及全国得到广泛应用，我单位基坑支护设计均采用该套软件并经百余项工程得到验证，产生了极好的经济效益和社会效益；
（2）实行动态信息化管理模式，建立完善的信息监测系统，用动态信息施工技术全面控制施工质量。通过采集边坡沉降与位移等方面的信息，对基坑下部施工可能出现的情况进行反演计算，以便及时采取相应措施，确保边坡安全。
（3）应注意土方开挖与基坑支护的配合，以及支护时采用的施工工艺方法，确保地层开挖面的稳定。
（4）充分发挥预应力锚杆控制位移能力强、安全可靠的优越性。
（5）本工程施工工艺以机械成孔进行顶管作业。

7.4设计方案
基坑等级为Ⅱ类，分项系数为1.0，地面可允许通行重型车量，要求地面附加荷载为20kPa，距离基坑上口大于2.0m。
为便于设计与施工，根据现场周围环境条件，按照基坑槽地标高范围将基坑划分为1-1’、2-2’、3-3’、4-4’四个不同的支护剖面。
1-1’剖面：为槽地标高为-9.35～-7.80m的支护区域，采用预应力锚杆土钉墙进行支护。
边坡按照1：0.30放坡，土钉共计5～6排。第1排土钉距地面为1.40m，土钉垂直间距为1.50m，水平间距为1.50m。1～6排土钉长度(含弯钩)从上至下为：6.0m、9.0m、11.0m、8.0m、5.0m、4.0m。孔径100mm，其中第3排为预应力锚杆，土钉采用Φ18钢筋作为中心拉杆，锚杆采用1束1860钢绞线，倾角均为100，喷锚面层为φ6.5＠250mm×250mm钢筋网，利用1Φ14作为横向压筋，喷射80mm厚的C20细石混凝土。
土钉设计参数
土 钉
编 号
深度（M）
长度
（M）
倾角（°）
孔径
（MM）
水平间距(M)
垂直间距（M）
芯杆规格
1
1.40
6.00

10

100

1.50

1.40
Φ18
2
2.80
9.00
3
4.20
11.00
1S1860
4
5.60
9.00
Φ18
5
7.00
5.00
6
8.40
4.00
各土钉端头均弯“L”形与面板拉筋紧固连接。
对第3排锚杆施加预应力不小于100KN。利用锚头将[18槽钢垫板锁定于面板上。预应力土钉的芯杆前端3.0m范围可采用塑料布包缠与浆液隔离，待浆液凝固48小时后方可进行预应力锁定。
槽边边缘的土钉墙面板应在基槽上口处向外翻边不小于0.80m,翻边反坡0.01：1。
2-2’剖面：为槽地标高为-7.80～-5.10m的支护区域，采用预应力锚杆土钉墙进行支护。
边坡按照1：0.30放坡，土钉共计3～5排。第1排土钉距地面为1.40m，土钉垂直间距为1.50m，水平间距为1.50m。1～6排土钉长度(含弯钩)从上至下为：6.0m、7.0m、9.0m、7.0m、4.0m。孔径100mm，其中第3排为预应力锚杆，土钉采用Φ18钢筋作为中心拉杆，锚杆采用1束1860钢绞线，倾角均为100，喷锚面层为φ6.5＠250mm×250mm钢筋网，利用1Φ14作为横向压筋，喷射80mm厚的C20细石混凝土。
土钉设计参数
土 钉
编 号
深度（M）
长度
（M）
倾角（°）
孔径
（MM）
水平间距(M)
垂直间距（M）
芯杆规格
1
1.40
6.00

10

100

1.50

1.40
Φ18
2
2.80
7.00
3
4.20
9.00
1S1860
4
5.60
7.00
Φ18
5
7.00
4.00
各土钉端头均弯“L”形与面板拉筋紧固连接。
对第3排锚杆施加预应力不小于100KN。利用锚头将[18槽钢垫板锁定于面板上。预应力土钉的芯杆前端3.0m范围可采用塑料布包缠与浆液隔离，待浆液凝固48小时后方可进行预应力锁定。
槽边边缘的土钉墙面板应在基槽上口处向外翻边不小于0.80m,翻边反坡0.01：1。
3-3’剖面：为槽地标高为-5.10～-4.00m的支护区域，采用预应力锚杆土钉墙进行支护。
边坡按照1：0.30放坡，土钉共计2～3排。第1排土钉距地面为1.40m，土钉垂直间距为1.50m，水平间距为1.50m。1～3排土钉长度(含弯钩)从上至下为：4.0m、5.0m、4.0m。孔径100mm，土钉采用Φ18钢筋作为中心拉杆，倾角均为100，喷锚面层为φ6.5＠250mm×250mm钢筋网，利用1Φ14作为横向压筋，喷射80mm厚的C20细石混凝土。
土钉设计参数
土 钉
编 号
深度（M）
长度
（M）
倾角（°）
孔径
（MM）
水平间距(M)
垂直间距（M）
芯杆规格
1
1.40
4.00

10

100

1.50

1.40
Φ18
2
2.80
5.00
3
4.20
4.00
各土钉端头均弯“L”形与面板拉筋紧固连接。槽边边缘的土钉墙面板应在基槽上口处向外翻边不小于0.80m,翻边反坡0.01：1。
4-4’剖面：为槽地标高为-4.00～0.00m的支护区域，采用土钉墙进行支护。
边坡按照1：0.35放坡，最深处土钉共计2排。土钉距地面为1.50m，水平间距为1.50m。土钉长度(含弯钩)为：4.50m、4.00m。土钉孔径100mm，注浆材料采用水灰比为0.5的水泥浆，水泥浆强度等级应大于15MPa。采用Φ16钢筋作为中心拉杆。倾角均为100，喷锚面层为φ6.5＠250mm×250mm钢筋网，利用1Φ14作为横向压筋，喷射80mm厚的C20细石混凝土。
土钉设计参数
土 钉
编 号
深度（M）
长度
（M）
倾角（0）
孔径
（MM）
水平间距(M)
垂直间距（M）
芯杆规格
1
1.50
3.00
10
100
1.50
1.50
Φ16
1
1.50
3.00

各土钉端头均弯“L”形与面板拉筋紧固连接。槽边边缘的土钉墙面板应在基槽上口处向外翻边不小于0.80m,翻边反坡0.01：1。
槽边边缘的土钉墙面板应在基槽上口处向外翻边为0.80m,翻边反坡0.01：1。
对于地层有渗水的区域，应在渗水区域的面板上预打排水孔。排水孔直径不小于40mm，深度不小于0.40m，内插塑料管，塑料管上布满花孔，并包扎滤网，孔内充填石料，孔口用粘土封闭，使水从塑料管中排出；
7.5土钉墙设计原理（设计书）
基坑深度较深，属于二级基坑，重要性系数1.0。
本工程采用土钉墙进行支护，其设计计算原理严格执行《建筑基坑支护技术规程》（JGJ120-99）。地面超载为常规取q=20kN/m2。
（1）边坡最危险滑弧面计算
应用条分法，对每个土体进行极限平衡分析，得出边坡整体稳定性安全系数最小的滑动弧面。忽略条间力，利用瑞典条分法计算公式：
K=
式中：ci——第i条士滑动面上的粘聚力(kPa)；
li——第i条土条弧长(m)；
Wti——第i条土条自重(kN/m)；
αi——第i条土条弧线中点切线与水平线夹角；
φi——第i条土条滑动面上的内摩擦角；
ui——第i条土条承受的水压力；
K—— 安全系数。
由于安全系数K出现在等号两侧，计算繁杂，一般利用程序搜索计算出最小安全系数。经上机计算，该场地天然土坡最小安全系数K<1，天然边坡土体处于不稳定状态，需进行边坡支护。
（2）土钉所受的土压力

式中：Ti——第i个土钉所受的土压力(kN)
q——坡上超载(kN/m2)；
γ——土的容重(kN/m3)；
Hi——第i个土钉的高度(m)；
kai——第i层主动土压力系数，kai=tg2(45°-φi/2)；
Sx、Sy——士钉水平、垂直间距（m）；
c——土的粘聚力(kPa)。
（3）土体抗拔力(滑裂面外)
Tμi=πD Lbiτfi
式中：Tμi——第i条土钉滑裂面外的抗拔力(kN)；
D——钻孔直径(m)；
Lbi——第i层土钉伸入破裂面外稳定区的长度(m)；
τfi——锚体砂浆与土体间各层士的粘结强度(kN/m2)。设计时也用下式代替：
τfi=σitgφI+ci
计算时每根土钉的抗拔安全系数Ks应大于1.30。
（4）抗滑安全验算
抗滑安全系数：
KH= Fi/Eax
式中：KH——抗滑动稳定安全系数；
Eax——墙后主动土压力(kN)；
Fi——假设墙底断面上产生的抗滑合力(kN)。
(5)钢筋或钢绞选配线
以上计算,在选配钢筋或钢绞线时，结合《建筑基坑支护技术规程》JGJ120-99中6.1.3关于土钉抗拉载荷折减系数乘以理论计算值即为每排土钉实际受力值，以此为计算设计值进行选用：
土钉抗拉载荷折减系数为：
计算数据输入计算机，采用《理正基坑支护软件》计算程序，结果详见后附件。
按圆弧滑动法验算，要求安全系数k≥1.3。计算数据输入计算机，采用《理正基坑支护软件》计算程序，结果详见后附件。
7.6施工工艺
7.6.1施工准备
（1）了解场地内各种地下障碍物的情况，并办理必要的书面手续。
（2）根据红线桩、城市水准点及施工要求进行定位放线及抄平。
（3）协调施工现场管辖部门及附近单位的关系，保证施工的顺利进行。
（4）施工用水、施工用电的连接及临时设施搭建。
（5）对施工人员进行生产、技术、质量、安全等全方面的交底。
（6）准备施工的机具及所用的钢筋并进行材料复试。
（7）根据施工现场实际情况调整修改设计与施工方案。
7.6.2技术准备
（1）根据现场进一步完善施工组织方案，绘制工地挂图包括平面、剖面设计图及施工平面布置图；
（2）健全指挥系统及安全施工、工程质量及环保保障体系。
（3）设计编制人员及技术主管同现场技术及施工人员召开会议、做详细技术交底及总体施工规划。
7.6.3测量放线
根据测量人员给定轴线水准点，我方测量人员放出具体施工点、开挖线，经双方复核确认后方可施工。
7.6.4土钉墙施工工艺
7.6.4.1施工工艺流程
(1)土钉墙施工工艺流程
┌─────┐
│水泥浆搅拌│
└─────┘
↓
┌──┐ ┌──┐ ┌──┐ ┌──┐
│修坡│→│成孔│→│插筋│→│灌浆│
└──┘ └──┘ └──┘ └──┘
↑ ↓
┌──┐ ┌──────┐ ┌──┐
│喷砼│ ← │土钉端座固定│←│挂网│
└──┘ └──────┘ └──┘
↑ ↑
┌───┐ ┌─────┐
│砼拌和│ │准备钢筋网│
└───┘ └─────┘
土方施工→钉墙施工→土方开挖
（2）施工要点
序号
施工工艺
施工要点
1
测量
放线
根据基坑支护方案测量放出开挖线，用白石灰撒在现场。
2
开挖工作面，修整边坡
基坑边坡应分段分层开挖，采用反铲挖土机，预留3cm～5cm人工修坡，开挖深度在土钉孔位下50cm，边开挖，边人工修整边坡。人工修整坡时，坡面不平整度≤20mm。
3
土钉
成孔
土钉成孔机具采用洛阳铲，成孔直径100mm,倾角为100左右。成孔前，在设计孔位处作显著标志，以免钻孔时错位。用量角器测量钻杆倾角直至设计角度后再行钻进。成孔采用干法钻进。孔深允许偏差±50mm。
4
钢筋
安设
钻孔完毕后，应立即将钢筋体和灌浆管（1根Φ20塑料管）同时插入孔底。土钉钢筋使用前应调直、除锈，钢筋长度不够时，可采用搭接焊工艺加长；为保证钢筋杆体位于成孔的中心，在钢筋杆体上焊接3根对称的“V”型φ6.5的钢筋作为支架，沿钢筋方向均匀布置，间距2-3m。水泥采用PSA32.5水泥，注浆材料宜用0.5的水泥净浆。注浆前，注浆管应插至距孔底25cm～50cm。将搅拌好的水泥浆注入钻孔底部，自孔底向外灌注。必要时可以二次灌注，以保证灌浆质量，增加抗拔力。
5
土钉墙钢筋网施工
钢筋网与坡面间隙宜大于20mm，钢筋网应与土钉和加强筋连接牢固，保证喷射砼时钢筋不晃动。钢筋为φ6.5@250×250，网片之间采用绑扎搭接，搭接长度不小于30cm。端头连接也可采用“L”形弯钩焊接连接。
6
喷射混凝土
喷射砼应分段分片依次进行，同一分段内喷射顺序应自下而上，一次喷射厚度为30～50mm，喷射时，喷头与受喷面应垂直，宜保持0.6m～1.0m的距离，喷射人员应控制好水灰比，保持砼表面平整、湿润光泽，无干斑或流淌现象。喷射混凝土强度等级不低于C20。
7
排水
措施
为防止土钉墙内有局部渗水，请甲方将坡顶四周地表修整并构筑明沟排水，严防地表水再向下渗水。在坡底，设置临时集水坑，等水沉淀后二次利用或用泵抽出基坑外。对于潜水层或含水量大的土层，可在含水层埋设花管（塑料管），便于土钉墙有积水顺利排出。
8
土钉
养护
土钉支护施工规范要求上部土钉达到强度之后，方可以开挖下部土层。根据混凝土强度增长的规律，在气温较高的时候，一般情况下2～3天之后可以进行下部土方开挖；在气温较低，则应保证土钉水泥砂浆及面层混凝土强度达到设计强度的70％，才能进行下部土方开挖。如果工期紧张，可以添加早强剂。
9、
施工中注意事项及措施
（1）基坑边2.0m内，均布荷载不得大于设计荷载值。
（2）土钉施工前，必须明确现场内原有管线、临水、临电埋深、位置，以便施工时避开。
（3）施工中严格观察土质变化，当土质与提供的地质报告有较大不符时应及时变更设计，并注意地下障碍物对土钉施工的影响。
（4）因地下障碍物或不明物而导致无法成孔或达不到设计长度时，应调整土钉成孔角度、间距和位置，以避开障碍物。但调整幅度超过500mm或成孔深度比原设计减少时，应及时与现场技术人员及监理工程师协商解决。
（5）若现场出现含水率较大土层与勘察报告有较大出入，导致无法用洛阳铲成孔，应及时作出调整，可采用钢管花管做土钉打入土体，并压力注浆。
（6）施工过程中若发生局部土体不稳而塌落，视土体大小用编织带或草袋装土后砌实，插入土钉并在深处注浆，挂钢筋网片面层喷射混凝土。
7.6.4.2原材料要求与配比
1）水泥为PSA32.5水泥，应有出厂合格证，砂为细砂、中砂或中粗砂，豆石或石屑粒径小于15mm，不能使用含有活性二氧化硅的石料；
2）根据现场实际情况，对于需要速凝剂的区域，其掺量由试验确定，一般地初凝时间不大于15min.，终凝时间不大于20min.；
3）不得使用污水及PH值小于4的酸性水和含硫酸盐量按SO4计算超过水量1%的水；
4）钢筋应有出厂合格证、原材料试验报告；
5）材料进场后及时送检，并及时报验。
6）常规C20石屑混凝土配比为：水泥：砂：石=1：2：2。
7.6.5边坡渗水处理
边坡渗水主要可能是周围管线所存管线水体沿某隔水地层界面渗入坡面形成的，为此应采取适当措施即可解决。
一方面，查找地面管线位置、抽取、疏干管沟水体；另一方面可采用在基坑四周边坡的含水层底部，插入引流管将隔水层所托之少量残留滞水引入管井或集水井中排出。基坑侧壁在上层滞水含水层的底板位置局部可能出现少量残留滞水，可采用在基坑四周边坡的含水层底部，插入引流管将隔水层所托之残留水引入管井或集水井中排出。为确保边坡的安全，在上层滞水较多的部位，应减少开挖深度，并及时进行边坡的支护施工。
若在开挖过程中出现上层滞水，可在滞水层设置滞水排水管，采取明排措施，用排水管引流坡面以外排至基底排水沟，经集水井集中抽排。滞水排水管采用φ25塑料花管，外面包裹棉丝。排水管伸入土中0.40m，外露300mm。排水管和排水孔之间用碎石滤料或粗砂填充，外口用粘土封堵。排水管的布置根据现场情况而定。
7.6.6土方开挖
土方施工应与土钉墙施工及排水密切配合，采用多机组、分班次、立体交叉连续作业，做到充分利用空间和时间。土方开挖分步、分段完成，一般每步开挖高度，粘土层约1.0-1.5m，砂层0.50-0.80m，不得超挖，或分段支护以控制土体变形，分段与分步开挖长度应根据现场地层性质、结合我方现场技术人员要求进行，保证边坡的稳定。桩间土维护施工完毕并养护24h后，方可进行下一步或下一段槽的开挖。开挖边坡应尽可能与设计边坡接近，然后采用人工削坡修整，现场设专人负责挖方与土钉施工的协调。严禁挖掘机磕碰土钉端头与面板，以确保支护结构的安全。
7.7监测
7.7.1预警值
按照《建筑基坑支护技术规程》（DB11/489-2007），结合工作经验，控制护坡坡顶水平位移不大于4%0H作为预警值、2.8%0H作为预警值；当超过该值时应分析原因，确定是否采取措施。
7.7.2监测
由于基坑较深，必须对边坡进行观测，并根据现场实际情况而定。拟在基槽边缘按照约15m不等间距布设位移观测点，边坡布设水平位移观测点，以便对其基坑变形进行观测。在施工期间不定期进行观测，直至基槽完工。以后可7～10天观测一次，至变形稳定为止。其间可根据施工进度和变形发展随时加密观测次数，如发现变形异常，应及时停止基坑内作业，分析原因，采取还土、坡顶卸载等加固措施，确保边坡安全。
位移观测：
①观测依据：建筑施工测量规程中有关规定；
②人员及仪器设备：由我公司专职测量人员进行位移观测，采用仪器为J6型经纬仪；
③点位埋设：设测点布置在土钉墙翻边边缘和建筑物墙体上，统一编号，观测点的间距约15m，观测基准点选在距基坑较远且相对稳定的地方。观测点用水泥桩固定，测量点用彩墨线标定，以保证仪器对中精度，附近做醒目标志，便于观测及保护。
④观测方法：可采用直线法进行观测。在基坑开挖之前进行一次观测，作为基准数据，以后观测结果和首次观测结果比较，求出边坡位移。
⑤观测时间：在基坑开挖过程中，每天进行一次观测，雨后第二天加强一次观测，基坑开挖结束达到稳定后，每周观测1次，且随外界条件变化随时做适当调整。
⑥资料料整理：每次观测结果详细记录、及时整理分析，绘制有关代表边坡位移、建筑物沉降的时间-位移曲线。同时利用曲线成果预测下一步施工阶段支护系统及临近地下管线变形发展趋势，如发现异常现象，应立即通报决策部门，采取对策与措施。
7.7.3应急预案措施
针对本工程可能出现的各种险情拟采取以下应急处理措施：
（1）开挖过程中备用挖土机、推土机，与附近挖槽公司联系备用足够回填一个侧面的土方，也可采用现场木板等材料。
（2）备用排污泵2台，同时备足编织袋随时可装土堵塞局部出现的险情。
（3）采用信息法施工，加强监测系统运转，及时掌握基坑及临近建筑物动态的第一手资料。以位移量作为评价基坑边坡稳定性的依据，观测过程中如发现基坑变形值超过变形控制要求时，则立即停止基坑内施工，同时分析原因，待消除或控制住变形后再继续进行施工。
（4）基坑一旦出现险情，抢险的第一时间最为重要，在第一时间内用土堆压坡脚，防止事故发生。必要时对边坡进行卸荷，采取回填土、增加土钉或内支撑措施，以确保基坑及周围建筑物安全。
（5）挖掘机、推土机24小时现场值班，保证在边坡出现险情时能够及时回填。
（6）护坡施工前做好止水堵漏的准备工作，支护体系有渗漏时，必须及时采取有效的堵漏措施。基坑暴露后，催促总包单位及时进行基础施工。
（7）严格控制基坑周边的超载，载重汽车通过地段应铺设走道或进行地基加固。
（8）基坑周边防止地面水渗入。当地面有裂缝时，必须及时用粘土或水泥砂浆充填。
（9）现场预备架子管、槽钢等抢险材料备用。
（10）基坑万一出现不可挽救的险情时，必须立即疏散、撤离现场人员，防止发生人员伤亡事故。
7.8质量评定标准
7.8.1土钉质量评定标准
（1）土钉用钢材、水泥品种、标号、水泥浆的水灰比和外加剂的品种、掺量必须符合设计要求。
检验方法：观察检查和检查出厂证明、实验报告。
（2）土钉的位置、数量、长度必须符合施工单位批准的设计要求和施工规范的规定。
检验方法：观察检查和检查施工记录。
（3）水泥浆体应按设计配制水泥浆的水灰比；灌浆充盈系数不小于1.2。
检验方法：观察检查和检查施工记录。
7.8.2土钉支护偏差要求
土钉支护允许偏差和检验方法
项次
项目
允许误差（mm）
检验方法
1
孔位偏差
100
用 测 斜 仪和 尺 量 检 查
2
孔 深
+200～-50
3
孔 径
+20～-5
4
注浆压力
重力
5
钻孔倾斜度
±1°
6
钢筋保护层厚度
不小于20
7
面板厚度偏差
±10mm
7.9质量保证措施
7.9.1总则
现场各工序由专人负责把关，做到分工明确，责任到人。
（1）严格按国家有关规范、规程施工，实行全面质量管理。
（2）实行持证上岗制度，各岗位人员齐全、到位。
（3）开工前作好详细技术交底，并由技术负责人讲解，让每一名参与施工的员工明确自己的本岗位职责。
（4）建立、健全各种规章制度，定人、定岗分工明确，严格管理，责任到人，并把质量与经济效益挂钩，严格执行奖惩制度。
（5）严把材料进场关。所用材料按规定分批抽检、复检，确保材料质量。
（6）施工过程中认真填写施工记录。
（7）采用信息化施工，做好施工监测。地质和环境条件变化及遇异常情况，及时通知相关人员，及时分析并采取相应的有效技术措施，确保工程质量。
（8）施工班组要严把质量关，严格执行“三检制”即自检、互检、交接检。
（9）每周召开一次质量会议，解决施工过程中出现的有关技术问题。
7.9.2质量保证措施
（1）放孔位时有专人验线并做位置预检记录；
（2）钢筋加工严格按设计要求加工, 按批进行验收,合格品做标识.钢筋供应的长度不满足设计要求时, 采取搭接焊；钢筋严格按照设计要求进行，钢筋笼每间隔2.0m制作三个“耳朵”，确保保护层厚度；
（3）成孔：施工完毕后，应经专人检查孔位的偏差及垂直偏差，符合要求后方进行下一个工序的施工；
（3）灌注：将灌浆胶管插到孔底，然后灌浆；同时根据孔内浆液渗失情况进行适量补浆。
7.10雨冬季施工措施
7.10.1一般要求
(1)采用的相应的规范、规程、标准
应符合《建筑基坑支护技术规程》（JGJ120-99）、《建筑地基基础工程施工质量验收规范》(GB502002—2002)
(2)基本规定
1）雨冬季进行施工的工程，除应有建筑场地的工程地质勘察资料外，根据需要尚应提出地基土的渗透性性能指标。
2）建筑场地应做好平整场地与道路，做到雨水排除。
3）对建(构)筑物的施工控制坐标点、水准点及轴线定位点的埋设应采取防止土壤北冲刷、沉陷变位和施工振动影响的措施，并应定期复测校正。
4）靠近建(构)筑物基础的地下基坑施工时，应采取防止相邻地基土浸水的措施。
(3)对原材料的要求
搅拌站应设于地势较高处，拌制砼所采用的骨料应清洁，控制含水量。
7.10.2施工准备
现场准备
1）准备施工防水材料。
2）做好生活用房、作业棚及搅拌站以及供水管网的渗水排查工作，防止雨水聚集与管线内逐步渗入坡内土体导致不良影响。
3）施工机械设备应采取防雨水措施。
4）现场应准备好必要的消防器材，增设消火栓，预防火灾发生。
5）组织雨冬季施工培训，学习雨季施工有关规范、规定和雨季施工的理论、操作技术。
作业条件
1）管线埋设位置应避开现场排水管沟。
2）施工通道不得积水，现场砂石不得浸水。
3）施工过程中及时向工人发放雨季防水劳保用品。
7.10.3质量控制及检验
（1）材料
1）选用P.S.A32.5#水泥。
2）砂子、石子、水泥进场后，必须准备使用塑料布覆盖进行防水。
3）喷射混凝土时不许使用含水量较大的石子或砂子。
4）施工用石子、砂子及水泥必须经实验室复检合格后方可使用。
5）喷射混凝土应进行适当养护，当雨天时应及时用塑料布、草帘子覆盖加以防雨水冲刷。
(2)钢筋加工
钢筋应选购国家规定厂家生产的钢筋，钢筋的出厂合格证应齐全有效，并符合规定标准，钢筋进场后应立即二次复试，复试合格后使用；
雨天或施焊现场超过5级风，焊接时，应采取遮蔽措施，焊接后冷却的接头应避免碰到水体；
7.10.4对环境职业安全健康要求及措施
雨季施工主要应做好防火、防水、防滑等工作
1）施工作业层和运输通道应加设防滑措施，及时清除雨水，并按需要设置挡雨水措施。
2）易燃材料应注意经常清理，不得随意生火取暖，保证消防器材和水源的供应，并保证消防
