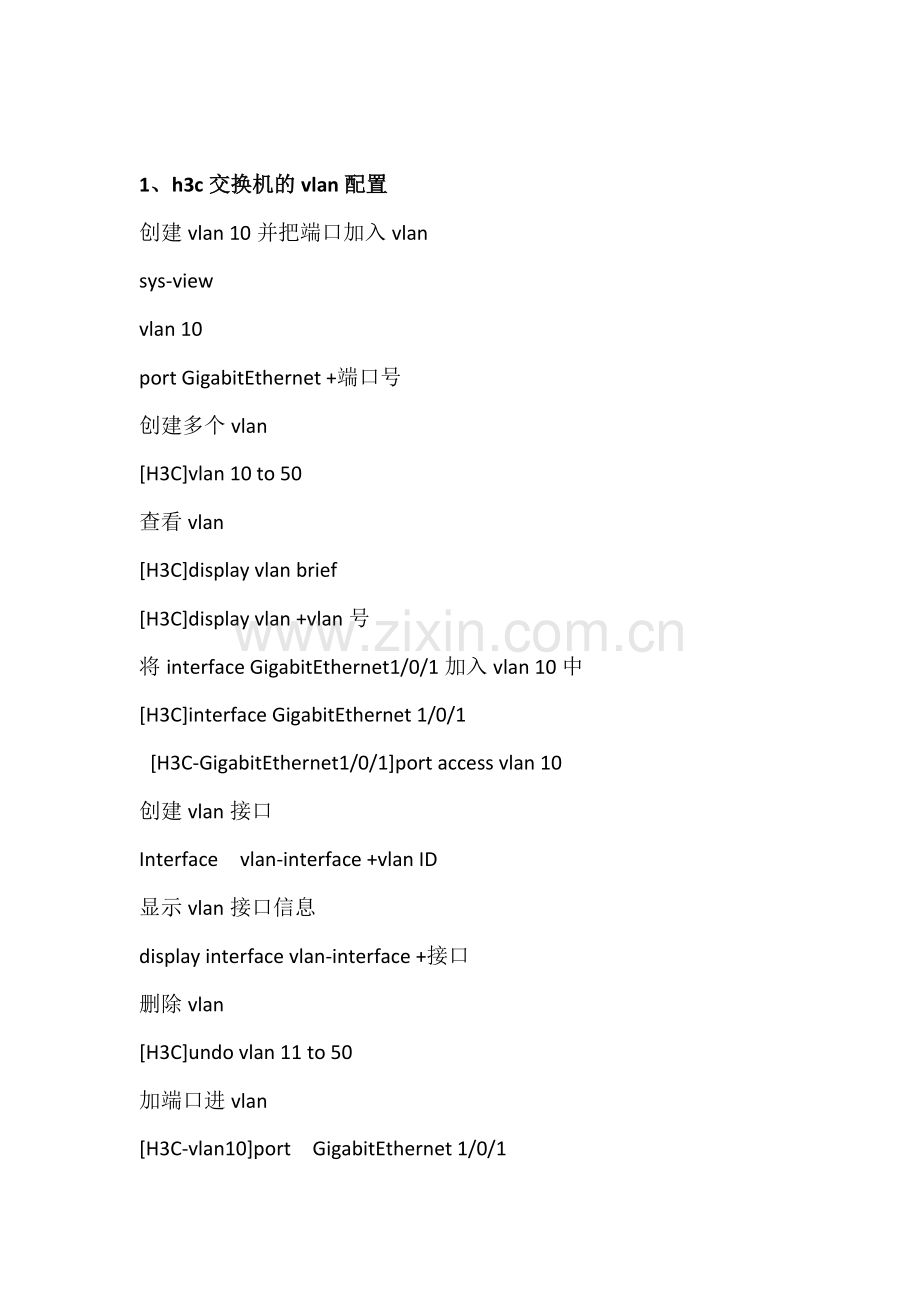

1、h3c交换机的vlan配置
创建vlan 10并把端口加入vlan
sys-view
vlan 10
port GigabitEthernet +端口号
创建多个vlan
[H3C]vlan 10 to 50
查看vlan
[H3C]display vlan brief
[H3C]display vlan +vlan号
将interface GigabitEthernet1/0/1加入vlan 10中
[H3C]interface GigabitEthernet 1/0/1
[H3C-GigabitEthernet1/0/1]port access vlan 10
创建vlan接口
Interface vlan-interface +vlan ID
显示vlan接口信息
display interface vlan-interface +接口
删除vlan
[H3C]undo vlan 11 to 50
加端口进vlan
[H3C-vlan10]port GigabitEthernet 1/0/1
配置端口的模式，进入端口
[H3C-GigabitEthernet1/0/1]port link-type +模式（access /hybrid/trunk）
使用mac-address static命令，来完成MAC地址与端口之间的绑定。例如：
[SwitchA]mac-address static 00e0-fc22-f8d3 interface Ethernet 0/1 vlan 1
[SwitchA]mac-address max-mac-count 0

2、通过ip来配置vlan间路由通信

（1）创建VLAN 3和VLAN 4，并把GigabitEthernet1/0/1、GigabitEthernet1/0/2加入到VLAN 3中，把GigabitEthernet1/0/3、GigabitEthernet1/0/4加入到VLAN 4中。

1. <H3C> system-view
2. System View: return to User View with Ctrl+Z.
3. [H3C] vlan 3
4. [H3C-vlan3] port GigabitEthernet1/0/1 GigabitEthernet1/0/2
5. [H3C-vlan3]quit
6. [H3C] vlan 4
7. [H3C-vlan4] port GigabitEthernet1/0/3 GigabitEthernet1/0/4
8. [H3C-vlan4]quit
（2）配置VLAN 3的VLAN接口IP地址为192.168.1.254，子网掩码为255.255.255.0；VLAN 4的VLAN接口IP地址为192.168.2.254，子网掩码为255.255.255.0。
1. [H3C] interface Vlan-interface 3
2. [H3C-Vlan-interface3] ip address 192.168.1.254 255.255.255.0
3. [H3C-Vlan-interface3]quit
4. [H3C] interface Vlan-interface 4
5. [H3C-Vlan-interface3] ip address 192.168.2.254 255.255.255.0

3、通过以太网子接口实现VLAN间单臂路由配置

（1）在路由上创建子接口并封装vlan，有多少vlan就建几个接口，必须要开启对应的端口undo shutdown，每个子接口配置基本一致。
<Router> system-view
[Router] interface gigabitethernet 1/0.10 !--创建以太网子接口
[Router-GigabitEthernet1/0.10] ip address 1.0.0.1 255.0.0.0 !--设置以太网子接口IP地址
[Router-GigabitEthernet1/0.10]vlan-type dot1q vid 10 !--设置子接口上的封装类型为dot1q，并隶属于VLAN 10，以太网子接口!--只有在与VLAN关联后才能被激活，收发报文
3.1 基于端口的VLAN和VLAN接口典型配置
交换机A与交换机B配置基本相同
Ten-GigabitEthernet 1/0/1 加入VLAN 100，Ten-GigabitEthernet 1/0/2 加入VLAN 200。
[DeviceA] vlan 100
[DeviceA-vlan100] port ten-gigabitethernet 1/0/1
[DeviceA-vlan100] quit
[DeviceA] vlan 200
[DeviceA-vlan200] port ten-gigabitethernet 1/0/2
[DeviceA-vlan200] quit
# 创建Vlan-interface 100与Vlan-interface 200并配置其IP 地址为192.168.1.1/24与192.168.2.2 /24。
[DeviceA] interface Vlan-interface 100
[DeviceA-Vlan-interface100] ip address 192.168.1.1 24
[DeviceA] interface Vlan-interface 200
[DeviceA-Vlan-interface200] ip address 192.168.2.2 24
# 为了使交换机 A 上VLAN 100 和VLAN 200 的报文能发送给交换机B，将Ten-GigabitEthernet1/0/3 的链路类型配置为Trunk，并允许VLAN 100 和VLAN 200的报文通过或全部vlan通过，取消允许VLAN 1 通过。
[DeviceA] interface ten-gigabitethernet 1/0/3
[DeviceA-Ten-GigabitEthernet1/0/3] port link-type trunk
[DeviceA-Ten-GigabitEthernet1/0/3] port trunk permit vlan 100 200/all
[DeviceA-Ten-GigabitEthernet1/0/3] undo port trunk permit vlan 1
[DeviceA-Ten-GigabitEthernet1/0/3] quit
验证
（1）通过display vlan 命令查看显示信息验证配置是否成功，以查看Device A 上VLAN 100 和VLAN 200 的配置信息为例。
（2）Host A 和Host C 能够互相ping 通。查看Host A 的ARP 表，表中有Host C 的IP 地址和MAC地址对应的ARP 表项。查看Host C 的ARP 表，表中有Host A 的IP 地址和MAC 地址对应的ARP 表项。
（3）Host A 和Host D 能够互相ping 通。查看Host A 的ARP 表，表中没有Host D 的ARP 表项。查看Host D 的ARP 表，表中也没有Host A 的ARP 表项。
4、H3C交换机MVRP配置学习vlan

配置思路：全局和端口都开启gvrp/mvrp，再将对应端口设为trunk,并允许全部vlan通过即可。

（1）配置Switch A。
注意在端口上启用mvrp/gvrp
1. <SwitchA> system-view
2. [SwitchA] mvrp global enable    !--开启全局MVRP /gvrp
3. [SwitchA] interface ethernet 2/0/1
4. [SwitchA-Ethernet2/0/1] port link-type trunk   !--将以太网端口Ethernet2/0/1配置为Trunk端口
5. [SwitchA-Ethernet2/0/1] port trunk permit vlan all   !--允许所有VLAN通过
6. [SwitchA-Ethernet2/0/1] mvrp enable   !--在Trunk端口上开启mvrp/GVRP
7. [SwitchA-Ethernet2/0/1] quit
8. [SwitchA] vlan 2   !--创建VLAN 2
（2）配置Switch B。
1. <SwitchB> system-view
2. [SwitchB] mvrp global enable     !--开启全局MVRP /gvrp
3. [SwitchB] interface ethernet 2/0/1
4. [SwitchB-Ethernet2/0/1] port link-type trunk   !--将以太网端口Ethernet2/0/1配置为Trunk端口
5. [SwitchB-Ethernet2/0/1] port trunk permit vlan all   !--允许所有VLAN通过
6. [SwitchB-Ethernet2/0/1] mvrp enable  !--在Trunk端口上开启MVRP
7. [SwitchB-Ethernet2/0/1] quit
8. [SwitchB] vlan 3   !--创建VLAN 3
（3）验证GVRP的VLAN注册功能是否已发挥。在Switch A上执行display vlan dynamic命令查看本交换机所学习到的动态VLAN信息。从输出信息中可以看出，它已动态学习到Switch B上创建的VLAN 3。

1. [SwitchA] display vlan dynamic
2.  Now, the following dynamic VLAN exist（s）:
3.   3
同样在Switch B上执行display vlan dynamic命令查看本交换机所学习到的动态VLAN信息。从输出信息中可以看出，它已动态学习到Switch A上创建的VLAN 2。
1. [SwitchB] display vlan dynamic
2.  Now, the following dynamic VLAN exist（s）:
3.   2
交换机的访问控制acl

配置思路：定义周期时间time-range，定义规则rule允许（permit）或拒绝（deny）相关网络在规定时间访问其他网络。
需求：
Host A 和Host B 通过端口GigabitEthernet 1/0/1 接入交换机，Host A 的IP 地址为10.1.1.1。要求配置基本IPv4 ACL，实现在每天8:30～18:00 的时间段内，只允许Host A 访问HR 部门的服务器，拒绝其它的IP 报文通过。
# 定义周期时间段working_time，时间范围为每天的8:30～18:00。
<Switch> system-view
[Switch] time-range working_time 8:30 to 18:00 daily
# 定义基本IPv4 ACL 2000，配置匹配源IP 地址为10.1.1.1 的访问规则。
[Switch] acl number 2000
[Switch-acl-basic-2000] rule permit source 10.1.1.1 0 time-range working_time
[Switch-acl-basic-2000] quit
# 定义基本IPv4 ACL 2001，配置匹配源IP 地址为任意地址的访问规则。
[Switch] acl number 2001
[Switch-acl-basic-2001] rule deny source any time-range working_time
[Switch-acl-basic-2001] quit

关于super vlan与sub vlan的配置

<H3C>system-view
System View: return to User View with Ctrl+Z.
[H3C] vlan 10
[H3C-vlan10] supervlan
[H3C-vlan10] vlan 2
[H3C-vlan2] port ethernet3/1/1 ethernet3/1/2
[H3C-vlan2]arp proxy enable
[H3C-vlan2] vlan 3
[H3C-vlan3] port Ethernet3/1/3 ethernet3/1/4
[H3C-vlan3]arp proxy enable
[H3C-vlan3] vlan 5
[H3C-vlan5] port ethernet3/1/5 ethernet3/1/6
[H3C-vlan5]arp proxy enable
[H3C-vlan5] vlan 10
[H3C-vlan10] subvlan 2 3 5
[H3C-vlan10] interface vlan 10
[H3C-Vlan-interface10] ip address 10.110.1.1 255.255.255.0

h3c交换机的irf虚拟设备、链路聚合相关配置
irf配置
Master（主设备）和Slave（从设备）组成IRF
有独立运行模式和irf模式
irf模式
配置成员编号
<H3C>system-view
[H3C]irf domain <0-4294967295>
配置成员优先级，优先级越高当选为Master 的可能性越大。
(1) 当前Master 优先（IRF 系统形成时，没有Master 设备，所有加入的设备都认为自己是Master，
会跳转到第二条规则继续比较）；
(2) 成员优先级大的优先；
(3) 系统运行时间长的优先（各设备的系统运行时间信息也是通过IRF Hello 报文来传递的）；
(4) 桥MAC 地址小的优先。
[H3C]irf member ?
INTEGER<1-10> Member ID
[H3C]irf member 2 pr
[H3C]irf member 2 priority ?
INTEGER<1-32> Priority Level
[H3C]irf member 2 priority
创建irf端口

链路聚合
二层聚合
聚合概念：创建聚合组接口(interface bridge-aggregation 1)，选择采用模式（静态或者动态），然后将端口划入聚合组中，将全部需要聚合的接口设为trunk，并允许对应vlan通过。

二层聚合示意图

# 进入系统视图，并配置全局按照报文的源MAC地址和目的MAC 地址进行聚合负载分担。
<SwitchA> system-view
[SwitchA]link-aggregation global load-sharing mode source-mac destination-mac
• 采用静态聚合模式：创建二层聚合接口 1
[SwitchA] interface bridge-aggregation 1 /创建聚合组1
[SwitchA-Bridge-Aggregation1] quit
• 采用动态聚合模式：创建二层聚合接口，并配置动态聚合模式
[SwitchA] interface bridge-aggregation 1
[SwitchA-Bridge-Aggregation1] link-aggregation mode dynamic
[SwitchA-Bridge-Aggregation1] quit
# 分别将端口GigabitEthernet1/0/1 至GigabitEthernet1/0/3 加入到聚合组1 中。
[SwitchA] interface gigabitethernet 1/0/1
[SwitchA-GigabitEthernet1/0/1]port link-aggregation group 1
[SwitchA-GigabitEthernet1/0/1] quit
[SwitchA] interface gigabitethernet 1/0/2
[SwitchA-GigabitEthernet1/0/2]port link-aggregation group 1
[SwitchA-GigabitEthernet1/0/2] quit
[SwitchA] interface gigabitethernet 1/0/3
[SwitchA-GigabitEthernet1/0/3]port link-aggregation group 1
[SwitchA-GigabitEthernet1/0/3] quit
# 配置二层聚合接口1 为Trunk 端口，并允许VLAN 10 和VLAN 20 的报文通过。
[SwitchA] interface bridge-aggregation 1
[SwitchA-Bridge-Aggregation1] port link-type trunk
[SwitchA-Bridge-Aggregation1] port trunk permit vlan 10 20
Please wait... Done.
Configuring GigabitEthernet 1/0/1... Done.
Configuring GigabitEthernet 1/0/2... Done.
Configuring GigabitEthernet 1/0/3... Done.
[SwitchA-Bridge-Aggregation1] quit
# 通过display link-aggregation verbose 命令来显示聚合组的相关信息，以验证配置是否成功
三层聚合
创建聚会组接口，采用模式（静态或动态），端口加入聚会组中（要开启route模式），配置优先级。缺省情况下，端口的优先级取值为32768，取值越小，优先级越高
# 创建三层聚合接口1。（根据具体情况选择下面两种方式之一）
• 采用静态聚合模式：创建三层聚合接口 1
[SwitchA] interface route-aggregation 1
• 采用动态聚合模式：创建三层聚合接口1，并配置动态聚合模式
[SwitchA] interface route-aggregation 1
[SwitchA-Route-Aggregation1] link-aggregation mode dynamic
# 配置三层聚合接口1 的IP 地址为10.1.1.1 和子网掩码255.255.255.0，并配置聚合组的最大选中端口数为2。
[SwitchA-Route-Aggregation1] ip address 10.1.1.1 24
[SwitchA-Route-Aggregation1] link-aggregation selected-port maximum 2
[SwitchA-Route-Aggregation1] quit
# 分别将端口GigabitEthernet1/0/1 至GigabitEthernet1/0/3 加入到聚合组1 中， 并配置GigabitEthernet1/0/2、GigabitEthernet1/0/3 的优先级为100。
注意在端口启用（route模式）
[SwitchA] interface gigabitethernet 1/0/1
[SwitchA-GigabitEthernet1/0/1] port link-mode route
[SwitchA-GigabitEthernet1/0/1] port link-aggregation group 1
[SwitchA-GigabitEthernet1/0/1] quit
[SwitchA] interface gigabitethernet 1/0/2
[SwitchA-GigabitEthernet1/0/2] port link-mode route
[SwitchA-GigabitEthernet1/0/2] port link-aggregation group 1
[SwitchA-GigabitEthernet1/0/2] link-aggregation port-priority 100
[SwitchA-GigabitEthernet1/0/2] quit
[SwitchA] interface gigabitethernet 1/0/3
[SwitchA-GigabitEthernet1/0/3] port link-mode route
[SwitchA-GigabitEthernet1/0/3] port link-aggregation group 1
[SwitchA-GigabitEthernet1/0/3] link-aggregation port-priority 100
[SwitchA-GigabitEthernet1/0/3] quit
Switch B的配置
Switch B 上的配置与Switch A 完全相同，此处不再赘述。

验证
# 通过display link-aggregation verbose 命令来显示聚合组的相关信息，以验证配置是否成功。
结果说明：由于限制了最大选中端口数为2，聚合组1 中只有两个成员端口成为选中端口。由于GigabitEthernet1/0/2 与GigabitEthernet1/0/3 的优先级高于GigabitEthernet1/0/1 ， 因此GigabitEthernet1/0/2、GigabitEthernet1/0/3 为选中端口，GigabitEthernet1/0/1 未被选中。

6、多生成树协议Mstp与vrrp配置
Mstp配置举例

配置思路：配置vlan并配置端口trunk、允许vlan，端口开启stp协议，配置MST域，配置修订级别，将vlan映射到实例（instance+实例编号），查看配置是否完成，激活MST域。配置实例根桥与备份根桥，配置mstp模式和全局开启stp global enable。
(1) 配置VLAN 和端口
请按照 1.3.2 图1 所示，在Device A、Device B和Device E上分别创建VLAN 10、20 和30，在DeviceC上创建VLAN 10 和20，在Device D上创建VLAN 20 和30；将各设备在本举例中涉及的各端口配置为Trunk端口并允许相应的VLAN通过，开启各端口的生成树协议。缺省情况下，端口上的生成树协议处于开启状态。各设备的配置方法相似，本文仅列举出Device A的配置。
<DeviceA> system-view
[DeviceA] vlan 10
[DeviceA-vlan10] quit
[DeviceA] vlan 20
[DeviceA-vlan20] quit
[DeviceA] vlan 30
[DeviceA-vlan30] quit
[DeviceA] interface ten-gigabitethernet 1/0/1
[DeviceA-Ten-GigabitEthernet1/0/1] port link-type trunk
[DeviceA-Ten-GigabitEthernet1/0/1] undo port trunk permit vlan 1
[DeviceA-Ten-GigabitEthernet1/0/1] port trunk permit vlan 10 20
[DeviceA-Ten-GigabitEthernet1/0/1] stp enable
[DeviceA-Ten-GigabitEthernet1/0/1] quit
[DeviceA] interface ten-gigabitethernet 1/0/2
[DeviceA-Ten-GigabitEthernet1/0/2] port link-type trunk
[DeviceA-Ten-GigabitEthernet1/0/2] undo port trunk permit vlan 1
[DeviceA-Ten-GigabitEthernet1/0/2] port trunk permit vlan 20 30
[DeviceA-Ten-GigabitEthernet1/0/2] stp enable
[DeviceA-Ten-GigabitEthernet1/0/2] quit
[DeviceA] interface ten-gigabitethernet 1/0/3
[DeviceA-Ten-GigabitEthernet1/0/3] port link-type trunk
[DeviceA-Ten-GigabitEthernet1/0/3] undo port trunk permit vlan 1
[DeviceA-Ten-GigabitEthernet1/0/3] port trunk permit vlan 10 20 30
[DeviceA-Ten-GigabitEthernet1/0/3] stp enable
[DeviceA-Ten-GigabitEthernet1/0/3] quit
(2) 配置Device A
# 配置MST 域的域名为example，将VLAN 10、20、30 分别映射到生成树实例1、0、2 上，并配置MSTP 的修订级别为0。缺省情况下，MST 域的域名为设备的桥MAC 地址，所有VLAN 都映射到instance 0 上，MSTP 的修订级别为0。
<DeviceA> system-view
[DeviceA] stp region-configuration
[DeviceA-mst-region] region-name example
[DeviceA-mst-region] instance 1 vlan 10
[DeviceA-mst-region] instance 0 vlan 20
[DeviceA-mst-region] instance 2 vlan 30
[DeviceA-mst-region] revision-level 0
1-4
# 查看MST 域的预配置信息（建议在激活MST 域的配置前，先查看MST 域的预配置是否正确，
确认配置无误后再激活MST 域的配置）。
[DeviceA-mst-region] check region-configuration
# 激活MST 域的配置。
[DeviceA-mst-region] active region-configuration
[DeviceA-mst-region] quit
# 配置本设备为生成树实例1 和实例2 的根桥。
[DeviceA] stp instance 1 root primary
[DeviceA] stp instance 2 root primary
# 配置本设备为生成树实例0 的备份根桥。
[DeviceA] stp instance 0 root secondary
# 配置生成树的工作模式为MSTP 模式。缺省情况下，生成树的工作模式为MSTP 模式。
[DeviceA] stp mode mstp
# 全局使能MSTP 协议。
[DeviceA] stp global enable
# 全局执行mcheck 操作确保设备各端口都工作于MSTP 模式。
[DeviceA] stp global mcheck
(3) 配置Device B
# 配置MST 域的域名为example，将VLAN 10、20、30 分别映射到生成树实例1、0、2 上，并配
置MSTP 的修订级别为0。缺省情况下，MST 域的域名为设备的桥MAC 地址，所有VLAN 都映射
到instance 0 上，MSTP 的修订级别为0。
<DeviceB> system-view
[DeviceB]vlan10
[DeviceB]vlan20
[DeviceB]vlan30
[DeviceB] stp region-configuration
[DeviceB-mst-region] region-name example
[DeviceB-mst-region] instance 1 vlan 10
[DeviceB-mst-region] instance 0 vlan 20
[DeviceB-mst-region] instance 2 vlan 30
[DeviceB-mst-region] revision-level 0
# 查看MST 域的预配置信息（建议在激活MST 域的配置前，先查看MST 域的预配置是否正确，
确认配置无误后再激活MST 域的配置）。
[DeviceB-mst-region] check region-configuration
# 激活MST 域的配置。
[DeviceB-mst-region] active region-configuration
[DeviceB-mst-region] quit
# 配置本设备为生成树实例0 的根桥。
[DeviceB] stp instance 0 root primary
# 配置本设备为生成树实例1 和实例2 的备份根桥。
[DeviceB] stp instance 1 root secondary
[DeviceB] stp instance 2 root secondary
# 配置生成树的工作模式为MSTP 模式。缺省情况下，生成树的工作模式为MSTP 模式。
[DeviceB] stp mode mstp
# 全局使能MSTP 协议。
1-5
[DeviceB] stp global enable
# 全局执行mcheck 操作确保设备各端口都工作于MSTP 模式。
[DeviceB] stp global mcheck
(4) 配置Device C
# 配置MST 域的域名为example，将VLAN 10、20、30 分别映射到生成树实例1、0、2 上，并配
置MSTP 的修订级别为0。缺省情况下，MST 域的域名为设备的桥MAC 地址，所有VLAN 都映射
到instance 0 上，MSTP 的修订级别为0。
<DeviceC> system-view
[Devicec]vlan10
[Devicec]vlan20
[DeviceC] stp region-configuration
[DeviceC-mst-region] region-name example
[DeviceC-mst-region] instance 1 vlan 10
[DeviceC-mst-region] instance 0 vlan 20
[DeviceC-mst-region] instance 2 vlan 30
[DeviceC-mst-region] revision-level 0
# 查看MST 域的预配置信息（建议在激活MST 域的配置前，先查看MST 域的预配置是否正确，
确认配置无误后再激活MST 域的配置）。
[DeviceC-mst-region] check region-configuration
# 激活MST 域的配置。
[DeviceC-mst-region] active region-configuration
[DeviceC-mst-region] quit
# 配置Device C 的Ten-GigabitEthernet1/0/1 端口在实例1 中的路径开销值为1。
[DeviceC] interface ten-gigabitethernet 1/0/1
[DeviceC-Ten-GigabitEthernet1/0/1] stp instance 1 cost 1
[DeviceC-Ten-GigabitEthernet1/0/1] quit
# 配置生成树的工作模式为MSTP 模式。缺省情况下，生成树的工作模式为MSTP 模式。
[DeviceC] stp mode mstp
# 全局使能MSTP 协议。
[DeviceC] stp global enable
# 全局执行mcheck 操作确保设备各端口都工作于MSTP 模式。
[DeviceC] stp global mcheck
(5) 配置Device D
# 配置MST 域的域名为example，将VLAN 10、20、30 分别映射到生成树实例1、0、2 上，并配
置MSTP 的修订级别为0。缺省情况下，MST 域的域名为设备的桥MAC 地址，所有VLAN 都映射
到instance 0 上，MSTP 的修订级别为0。
<DeviceD> system-view
[DeviceD]vlan20
[DeviceD]vlan30
[DeviceD] stp region-configuration
[DeviceD-mst-region] region-name example
[DeviceD-mst-region] instance 1 vlan 10
[DeviceD-mst-region] instance 0 vlan 20
[DeviceD-mst-region] instance 2 vlan 30
[DeviceD-mst-region] revision-level 0
# 查看MST 域的预配置信息（建议在激活MST 域的配置前，先查看MST 域的预配置是否正确，
确认配置无误后再激活MST 域的配置）。
1-6
[DeviceD-mst-region] check region-configuration
# 激活MST 域的配置。
[DeviceD-mst-region] active region-configuration
[DeviceD-mst-region] quit
# 配置Device D 的Ten-GigabitEthernet1//0/1 端口在实例2 中的路径开销值为1。
[DeviceD] interface ten-gigabitethernet 1/0/1
[DeviceD-Ten-GigabitEthernet1/0/1] stp
