H3C-ER系列路由器IPSEC-VPN的典型配置.doc

H3C ER系列路由器IPSEC VPN的典型配置
ER系列路由器一端地址是静态IP，另一端是拨号方式获取IP时野蛮模式下的一对一IPSEC VPN的典型配置
一、 组网需求：
某公司存在分支机构A和分支机构B，两端的出口路由器都是ER5200，分别为Router A和Router B，Router A处为静态IP，Router B处为拨号方式获取的IP。现在客户想在两个分支之间建立VPN来实现互通。

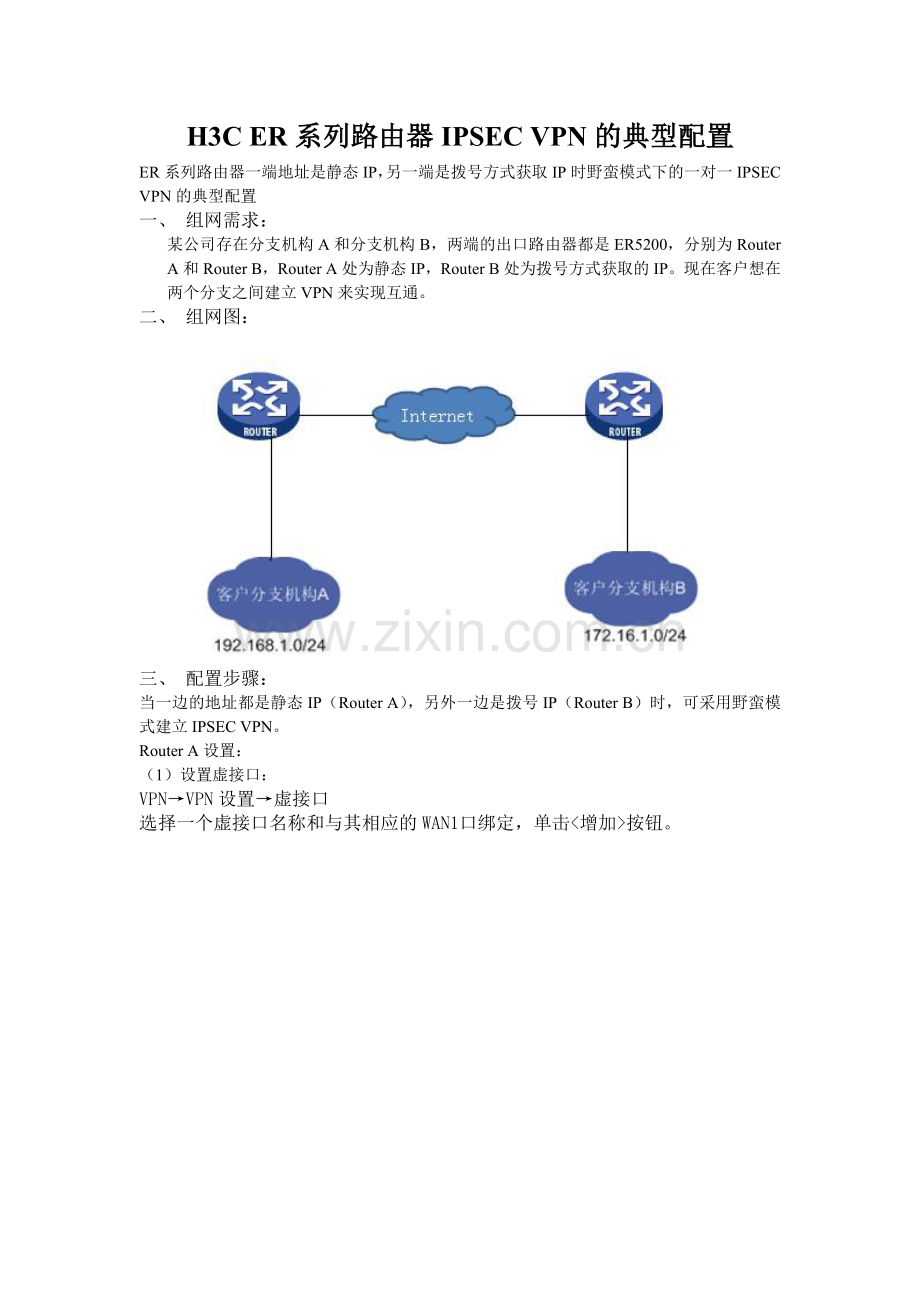

二、 组网图：

三、 配置步骤：
当一边的地址都是静态IP（Router A），另外一边是拨号IP（Router B）时，可采用野蛮模式建立IPSEC VPN。
Router A设置：

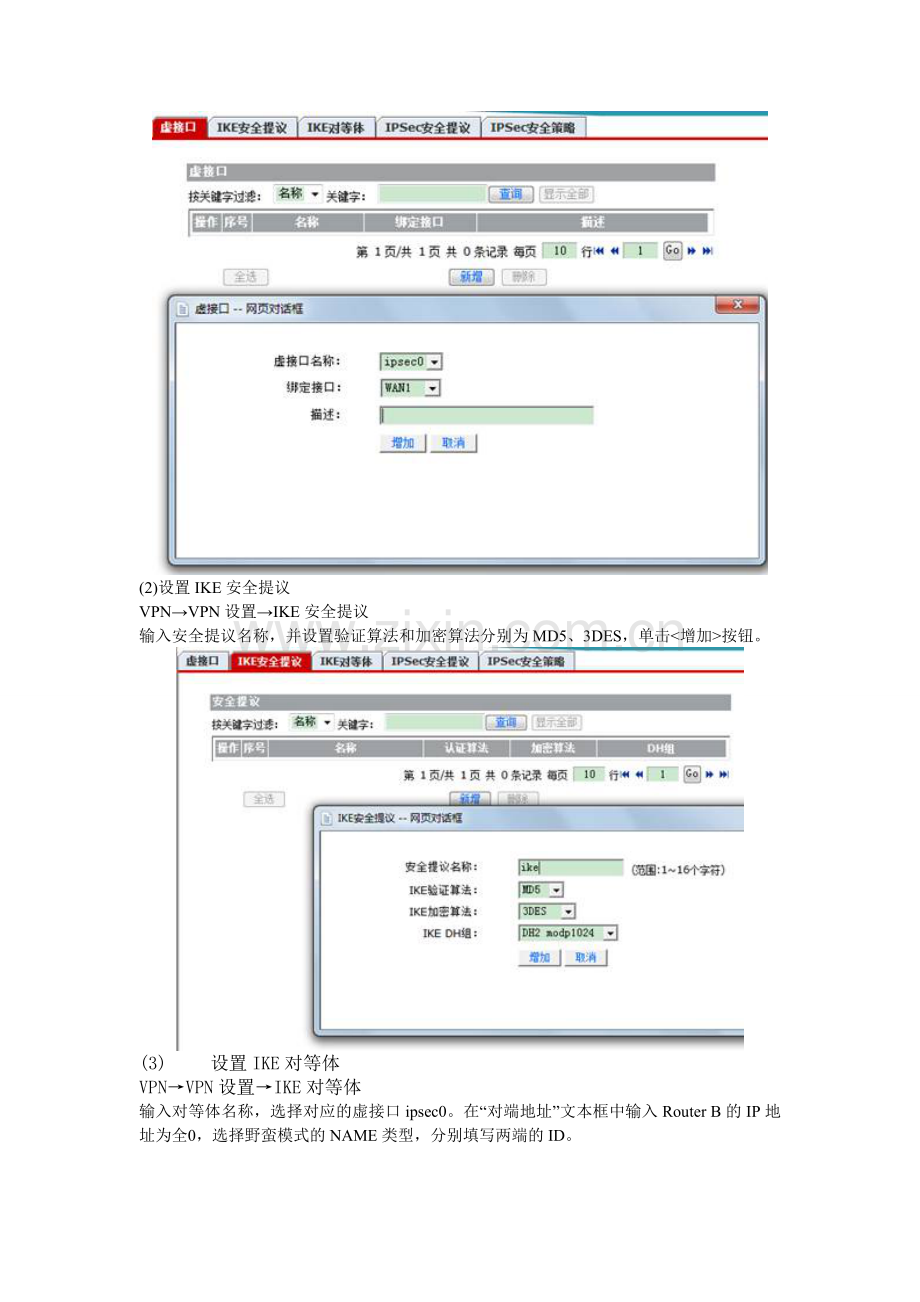

（1）设置虚接口：
VPN→VPN设置→虚接口
选择一个虚接口名称和与其相应的WAN1口绑定，单击<增加>按钮。

(2)设置IKE安全提议
VPN→VPN设置→IKE安全提议
输入安全提议名称，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮。

(3) 设置IKE对等体
VPN→VPN设置→IKE对等体
输入对等体名称，选择对应的虚接口ipsec0。在“对端地址”文本框中输入Router B的IP地址为全0，选择野蛮模式的NAME类型，分别填写两端的ID。

(4) 设置IPSec安全提议
VPN→VPN设置→IPSec安全提议
输入安全提议名称，选择安全协议类型为ESP，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮。

(5)设置IPSec安全策略
VPN→VPN设置→IPSec安全策略

Router B设置：
（1）设置虚接口、（2）设置IKE安全提议、（4）设置IPSEC安全提议、（5）设置IPSec安全策略，以上四步的设置与Router A对应的步骤设置一致。
（3）设置IKE对等体
VPN→VPN设置→IKE对等体
输入对等体名称，选择对应的虚接口ipsec0。在“对端地址”文本框中输入Router A的IP地址，选择野蛮模式的NAME类型，分别填写两端的ID。

（6）路由设置
高级设置→路由设置→静态路由。
Router A端设置：

Router B端设置：

四、 配置关键点：
1、首先要检查双方的公网链路是否互通，以确保VPN链路能正常建立。建立好VPN后，作为VPN的分支端（Router B）需要向总部(Router A)主动ping包来触发VPN隧道的建立。但是ER系列设备默认都是禁止ping WAN口地址的，所以在ping包之前需要实施以下步骤：将“WAN口Ping扫描”选项前面的勾去掉并点击应用即可。

2、其次，在VPN的配置中要注意双方的参数一定要一致：设置IKE安全提议时，验证算法和加密算法要一致；设置IKE对等体时，域共享密钥、DPD功能使用要一致；设置IPSec安全提议时，安全协议类型、验证算法和加密算法要一致；设置IPSec安全策略时，“本地子网IP/掩码”和“对端子网/IP掩码”要根据设置端如实填写，注意两端的配置正好相反。
3、静态路由配置要注意填写目的地址时，需要填写对端的子网地址，不要填写下一跳地址，直接选IPSEC子接口为出接口。
4、注意：ER2100做IPSEC VPN时，不需要配置静态路由。

ER系列路由器一端地址是静态IP，另一端是拨号方式获取IP时主模式下的一对一IPSEC VPN的典型配置

一、 组网需求：
某公司存在分支机构A和分支机构B，两端的出口路由器都是ER5200，分别为Router A和Router B，Router A处为静态IP，Router B处为拨号方式获取的IP。现在客户想在两个分支之间建立VPN来实现互通。
二、 组网图：

三、 配置步骤：
当一边的地址都是静态IP（Router A），另外一边是拨号方式获取的IP（Router B）时，可采用主模式下的域名形式来建立VPN（前提是已经在www.3322.org网站申请好域名,分支B的域名为rb.3322.org）。
Router A设置：
（1）设置虚接口：
VPN→VPN设置→虚接口
选择一个虚接口名称和与其相应的WAN1口绑定，单击<增加>按钮。

(2)设置IKE安全提议
VPN→VPN设置→IKE安全提议
输入安全提议名称，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮。

(3) 设置IKE对等体
VPN→VPN设置→IKE对等体
输入对等体名称，选择对应的虚接口ipsec0。在“对端地址”文本框中输入Router B的域名，为rb.3322.org，选择主模式，并选择已创建的安全提议等信息，单击<增加>按钮。

(4) 设置IPSec安全提议
VPN→VPN设置→IPSec安全提议
输入安全提议名称，选择安全协议类型为ESP，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮。

(5)设置IPSec安全策略
VPN→VPN设置→IPSec安全策略

Router B设置与Router A的设置类似，在设置IKE对等体时，需要在“对端地址”这栏填写Router A的公网IP地址。

（6）路由设置
高级设置→路由设置→静态路由。
Router A端设置：

Router B端设置：

设置路由地址，配置静态路由时，指定目的地址网段后不需要指定下一跳地址，直接配置使用正确的IPSec虚接口即可。
四、 配置关键点：
1、动态域名需要到www.3322.org网站申请，注册成功后，需要双方互ping对端的域名来验证彼此的公网地址是否可以成功解析并实现互通。建立好VPN后，也需要ping包来触发VPN隧道的建立。但是ER系列设备默认都是禁止ping WAN口地址的，通过域名解析出来的公网地址也必然不通，所以在ping包之前需要实施以下步骤：将“WAN口Ping扫描”选项前面的勾去掉并点击应用即可。

2、在VPN的配置中要注意双方的参数一定要一致：设置IKE安全提议时，验证算法和加密算法要一致；设置IKE对等体时，域共享密钥、DPD功能使用要一致；设置IPSec安全提议时，安全协议类型、验证算法和加密算法要一致；设置IPSec安全策略时，“本地子网IP/掩码”和“对端子网/IP掩码”要根据设置端如实填写，注意两端的配置正好相反。
3、静态路由配置要注意填写目的地址时，需要填写对端的子网地址，不要填写下一跳地址，直接选IPSEC子接口为出接口。
4、注意：ER2100做IPSEC VPN时，不需要配置静态路由。

ER系列路由器两端地址为静态IP时一对一IPSEC VPN的典型配置

一、 组网需求：
某公司存在分支机构A和分支机构B，两端的出口路由都是ER5200，分别为Router A和Router B，两端的公网地址都是静态IP形式。现在客户想在两个分支之间建立VPN来实现互通。
二、 组网图：

三、 配置步骤：
当两边的地址都是静态IP时，可采用主模式建立IPSEC VPN 。
Router A设置：
（1）设置虚接口：
VPN→VPN设置→虚接口
选择一个虚接口名称和与其相应的WAN1口绑定，单击<增加>按钮。

(2)设置IKE安全提议
VPN→VPN设置→IKE安全提议
输入安全提议名称，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮。

(3) 设置IKE对等体
VPN→VPN设置→IKE对等体
输入对等体名称，选择对应的虚接口ipsec0。在“对端地址”文本框中输入Router B的IP地址，并选择已创建的安全提议等信息，单击<增加>按钮。

(4) 设置IPSec安全提议
VPN→VPN设置→IPSec安全提议
输入安全提议名称，选择安全协议类型为ESP，并设置验证算法和加密算法分别为MD5、3DES，单击<增加>按钮。

(5)设置IPSec安全策略
VPN→VPN设置→IPSec安全策略
输入安全策略名称，在“本地子网IP/掩码”和“对端子网/IP掩码”文本框中分别输入客户分支机构A和B所处的子网信息，并选择协商类型为“IKE协商”、对等体为“ra”、安全提议为“ipsec”，单击<增加>按钮。

Router B设置与Router A的设置类似。
（6）路由设置
高级设置→路由设置→静态路由。
Router A端设置：

Router B端设置：

设置路由地址，配置静态路由时，指定目的地址网段后不需要指定下一跳地址，直接配置使用正确的IPSec虚接口即可。
（7）验证VPN是否建立成功
当VPN建立成功并触发后，可以通过查看“VPN→VPN状态”中的隧道是否建立来判断，隧道正确建立，则表示VPN建立成功。

四、 配置关键点：
1、建立VPN时，要保证双方的公网地址可以互相ping通，建立好VPN后，也需要ping包来触发VPN隧道的建立。但是ER系列设备默认都是禁止ping WAN口地址的，所以在ping包之前需要实施以下步骤：将“WAN口Ping扫描”选项前面的勾去掉并点击应用即可。

2、在VPN的配置中要注意双方的参数一定要一致：设置IKE安全提议时，验证算法和加密算法要一致；设置IKE对等体时，域共享密钥、DPD功能使用要一致；设置IPSec安全提议时，安全协议类型、验证算法和加密算法要一致；设置IPSec安全策略时，“本地子网IP/掩码”和“对端子网/IP掩码”要根据设置端如实填写，注意两端的配置正好相反。
3、静态路由配置要注意填写目的地址时，需要填写对端的子网地址，不要填写下一跳地址，直接选IPSEC子接口为出接口。
4、注意：ER2100做IPSEC VPN时，不需要配置静态路由。
