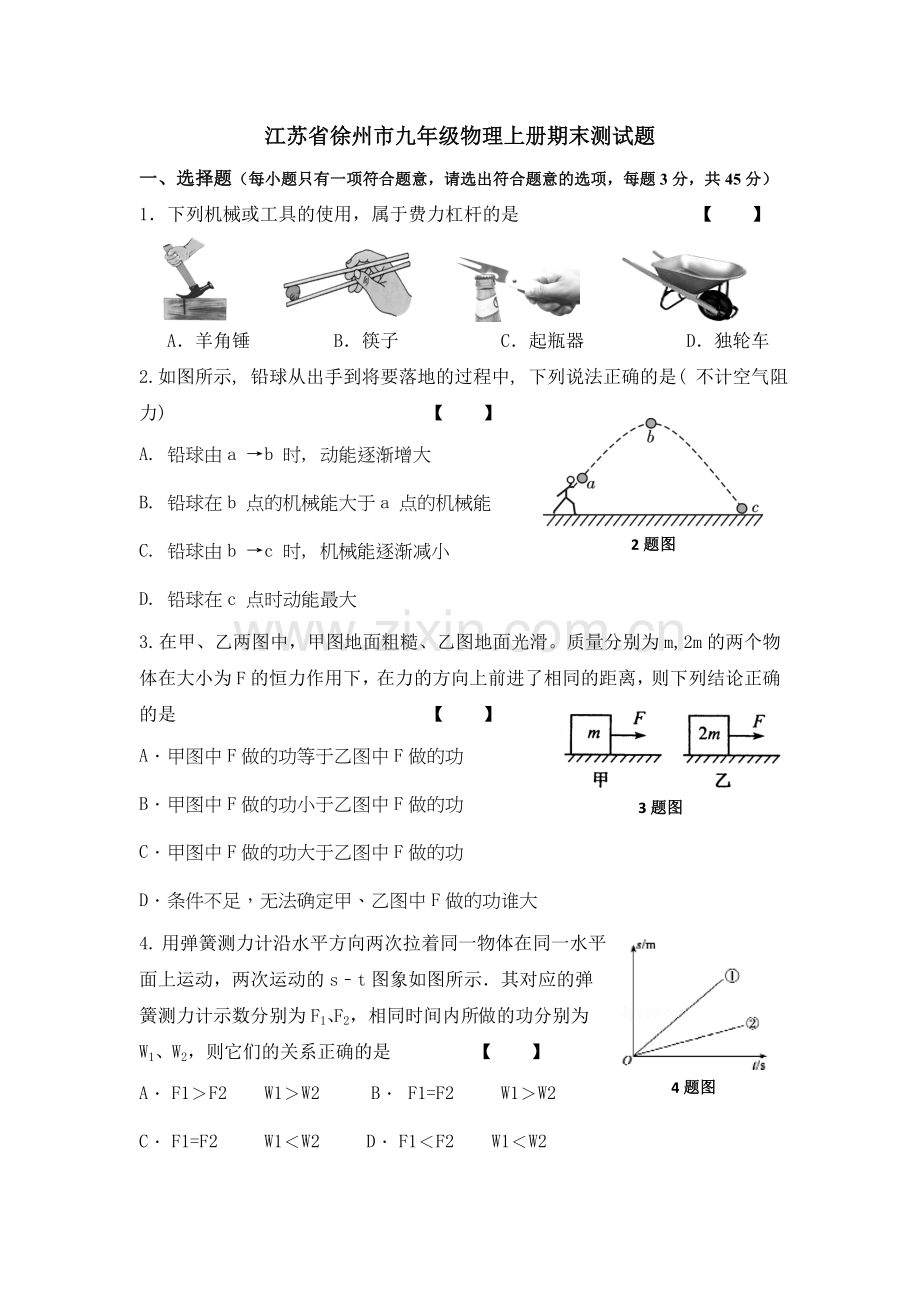

江苏省徐州市九年级物理上册期末测试题
一、选择题（每小题只有一项符合题意，请选出符合题意的选项，每题3分，共45分）
1．下列机械或工具的使用，属于费力杠杆的是 【 】
A．羊角锤 B．筷子 C．起瓶器 D．独轮车
2题图
2.如图所示, 铅球从出手到将要落地的过程中, 下列说法正确的是( 不计空气阻力) 【 】
A. 铅球由a →b 时, 动能逐渐增大
B. 铅球在b 点的机械能大于a 点的机械能
C. 铅球由b →c 时, 机械能逐渐减小
D. 铅球在c 点时动能最大
3题图
3. 在甲、乙两图中，甲图地面粗糙、乙图地面光滑。质量分别为m, 2m的两个物体在大小为F的恒力作用下，在力的方向上前进了相同的距离，则下列结论正确的是 【 】
A．甲图中F做的功等于乙图中F做的功
B．甲图中F做的功小于乙图中F做的功
C．甲图中F做的功大于乙图中F做的功
D．条件不足，无法确定甲、乙图中F做的功谁大
4题图
4. 用弹簧测力计沿水平方向两次拉着同一物体在同一水平面上运动，两次运动的s﹣t图象如图所示．其对应的弹簧测力计示数分别为F1、F2，相同时间内所做的功分别为W1、W2，则它们的关系正确的是 【 】
A． F1＞F2 W1＞W2 B． F1=F2 W1＞W2
C． F1=F2 W1＜W2 D． F1＜F2 W1＜W2
5题图

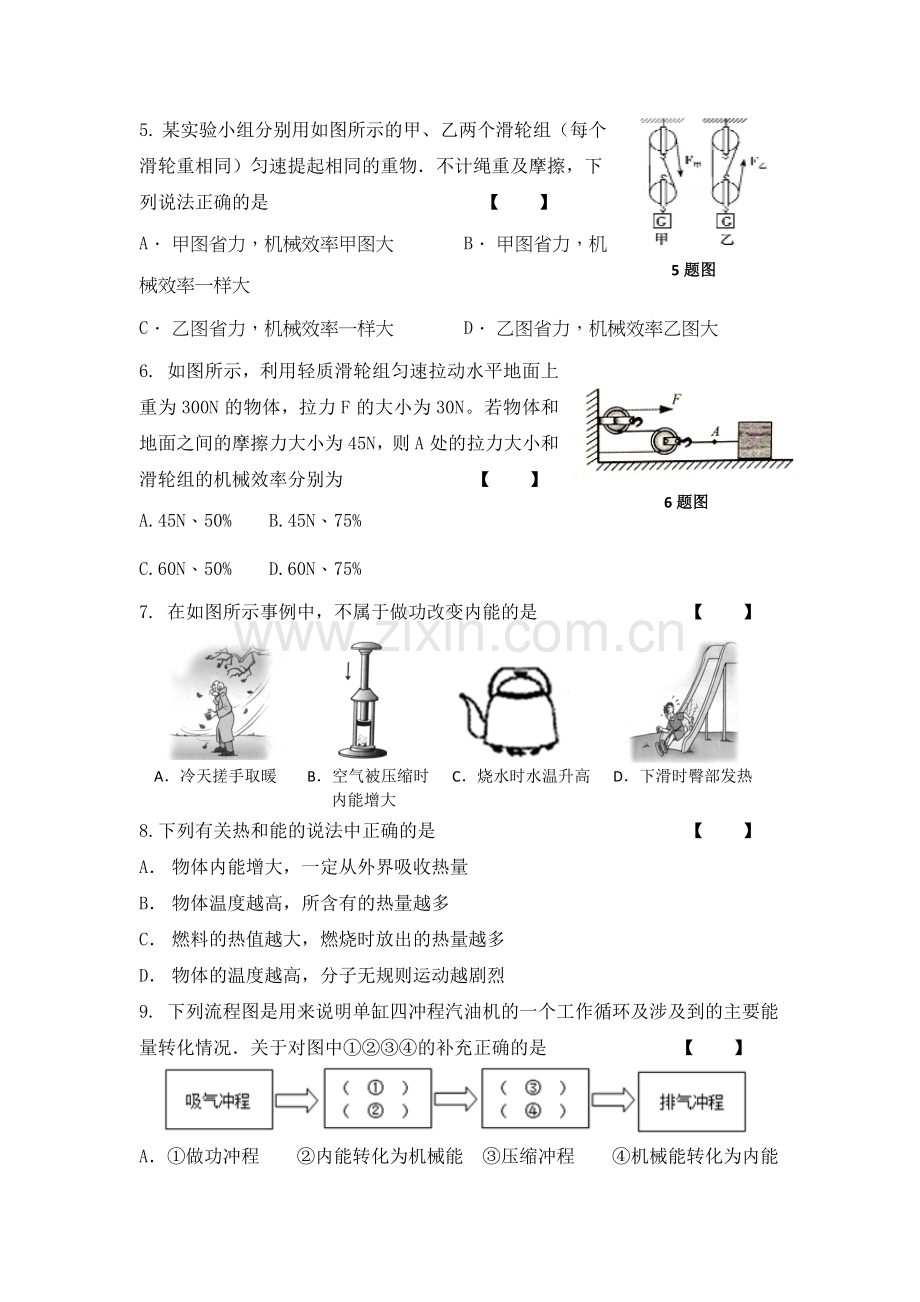

5. 某实验小组分别用如图所示的甲、乙两个滑轮组（每个滑轮重相同）匀速提起相同的重物．不计绳重及摩擦，下列说法正确的是 【 】
A． 甲图省力，机械效率甲图大 B． 甲图省力，机械效率一样大
C． 乙图省力，机械效率一样大 D． 乙图省力，机械效率乙图大
6题图
6. 如图所示，利用轻质滑轮组匀速拉动水平地面上重为300N的物体，拉力F的大小为30N。若物体和地面之间的摩擦力大小为45N，则A处的拉力大小和滑轮组的机械效率分别为 【 】
A.45N、50% B.45N、75%
C.60N、50% D.60N、75%
7. 在如图所示事例中，不属于做功改变内能的是 【 】
A．冷天搓手取暖
B．空气被压缩时
内能增大
C．烧水时水温升高
D．下滑时臀部发热
8.下列有关热和能的说法中正确的是 【 】
A． 物体内能增大，一定从外界吸收热量
B． 物体温度越高，所含有的热量越多
C． 燃料的热值越大，燃烧时放出的热量越多
D． 物体的温度越高，分子无规则运动越剧烈
9. 下列流程图是用来说明单缸四冲程汽油机的一个工作循环及涉及到的主要能量转化情况．关于对图中①②③④的补充正确的是 【 】

A．①做功冲程  ②内能转化为机械能 ③压缩冲程  ④机械能转化为内能
B．①做功冲程  ②机械能转化为内能 ③压缩冲程  ④内能转化为机械能
C．①压缩冲程  ②机械能转化为内能 ③做功冲程  ④内能转化为机械能
D． ①压缩冲程  ②内能转化为机械能 ③做功冲程  ④机械能转化为内能
10. 由欧姆定律公式I=U／R变形得R=U／I，下列说法中正确的是 【 】
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．当导体两端的电压为零时，导体的电阻也为零
D．导体的电阻跟导体两端的电压和通过导体的电流无关
11题图
11.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向左移动，在此过程中 【 】
A. 电压表V1示数变小，电压表V2示数变大
B. 电流表A示数变小，电压表V1示数不变
C. 电流表A 示数不变，灯泡L亮度变亮
D. 电压表V1示数不变，灯泡L亮度变暗
12题图
12. 如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲：U乙为4∶1；当开关S断开，甲、乙两表为电流表时，两表的读数之比I甲∶I乙为【 】
A．4∶3 B．3∶4
C．3∶2 D．3∶1
13.标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是 【 】
A． 通过灯L1和L2的电流之比为2：1
B．灯L1和L2的电阻之比为2：1
C． 灯L2比灯L1亮
D．灯L1和L2的实际功率之比为2：1
14.将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是 【 】
A．电烙铁产生的热量最多 B．电风扇产生的热量最多
C． 电视机产生的热量最多 D．三个用电器产生的热量一样多
15．小伟同学用如图所示的电路测小灯泡的功率。电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A。滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是 【 】
15题图
A．滑动变阻器的电阻允许调节的范围是0～20Ω
B．电流表示数的变化范围是0～1A
C．灯泡的最小功率是1.25W
D．该电路的最大功率是2.25W
二、填空题（每空1分，共18分）
16．工人站在地面上，用定滑轮将27kg的物品吊运到10m高处，使用定滑轮的优点是 。若不计绳重和摩擦，匀速吊运所需的拉力是__ _N；若匀速吊运时的实际拉力是300N，则人所做的有用功是__ __J，定滑轮的机械效率是__ __（g取10N/kg）。
17. 在一次军事演习中，一架飞机沿水平方向一边匀速飞行，一边投放军用物资，在此过程中，飞机的动能　 　（选填“变大”、“变小”或“不变”），军用物资在加速下落过程中，动能和重力势能之间的转化情况是：　
　 。
M
3m
窗台
地面
18题图
18.某同学家新房装修时，在地面与窗台间放置一斜木板，将瓷砖沿木板从地面匀速拉上窗台。如图所示，已知窗台高3m，木板长5m，瓷砖重500N，沿斜面所用拉力400N ，则斜面的机械效率是 。若仅使斜面的倾角逐渐增大，沿斜面向上的拉力将逐渐　 　，此斜面的机械效率将逐渐　 　（后两空选填“增大”、“不变”或“减小”）。
18题图
19. 某中学为学生供应开水，用焦炭作为燃料，已知焦炭的热值是3×107J/kg，现完全燃烧了4.2kg的焦炭，放出的热量 。设该热量有25%被水吸收，能将 kg的水从25℃加热到100℃。[已知C水=4.2×107J/（kg·℃）].
20. 如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值将 (以上两空均填“变大”、“变小”或“不变”)
21.夏天常用的“电热驱蚊器”是利用电流的 效应工作的，发热元件是一个阻值为1000Ω的电阻，接在照明电路中通电100s产生的热量为________J。若家用电能表铭牌上标有“220V.10(40)A.50HZ.2000r/kW・h”，她用1kW的电磁炉（其它用电器都断开）6min烧开一壶水的过程中，电能表的转盘转 圈。
18题图
22.如图所示电路中，电源电压为3V且保持不变，小灯泡L的规格为“6V 3.6W”，滑动变阻器的最大阻值R’＝20Ω。当开关S闭合后，在滑动变阻器的滑片由A端移动到B端的过程中，电流表示数的变化范围是 ，灯Ｌ的实际电功率变化范围是 。(假定灯丝电阻不受温度影响).
三、作图实验题（四个小题，共25分）
23.（每题2分，共6分） (1)如图甲为轻质杆OA的A端挂一重物，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1。
23题—甲图
23题—乙图
O
A
(2) 如图乙所示的黑盒子中，有由导线和几个阻值均为5Ω的电阻构成电路，盒外有四个接线柱。己知1、3接线柱间的电阻为5Ω，2、4接线柱间的电阻也为5Ω，1、2接线柱间的电阻为10Ω，而3、4接线柱间没有明显电阻，试画出盒内最简单的电路图。
(3) 如图丙所示的插座、电灯（带开关）、保险丝是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。

火线
零线
开关
插座
地线
23题—丙图
24.（7分）在探究“物体动能的大小与哪些因素有关”的实验中，某同学设计了如图所示甲、乙、丙三次实验。让铁球从同一斜面上某处由静止开始向下运动，
h
S2
m
h
S1
m
h
S3
m
甲
乙
丙
18题图
与放在水平面上的纸盒相碰，铁球与纸盒在水平面上共同移动一段距离后静止。
（1）要探究动能大小与物体质量的关系应选用_____________两图；实验中应保证________________________________相同，为了达到这一目的所采取的具体操作方法是__________________________________________。
（2）选用甲、丙两次实验可以得出的结论是 。
（3）该实验是通过观察______________________________来比较铁球动能的大小，从而得出结论的。下面的四个实例中也采用这种研究方法的是 。
A．认识电压时，我们可以用水压来类比
B．用磁感线来描述磁场
C．探究电功大小与哪些因素有关，通过重物提升的高度来判断电流做功的多少
D．保持电阻不变，改变电阻两端电压，探究电流与电压关系
（4）若水平面绝对光滑，铁球将做________________运动。
25. （8分）在“探究滑轮组的机械效率”时，小明利用两组滑轮组进行了5次测量，用一个动滑轮和一个定滑轮测定前4组数据，用二个动滑轮和二个定滑轮得第5组数据，测得数据如表：
实验次数
动滑轮重
G动/N
物重
G/N
钩码上升高度h/m
动力
F/N
动力作用点移动距离s/m
滑轮组的机械效率η/%
1
0.5
1
0.1
0.7
0.3
47.6
2
0.5
1
0.2
0.7
0.6
47.6
3
0.5
2
0.1
1.1
0.3
60.6
4
0.5
4
0.1
2
0.3
①
5
1
4
0.1
②
0.5

（1）请根据前四组数据，在图甲中画出实验中滑轮组的绕绳方法。
（2）实验中应沿竖直方向　 　拉动弹簧测力计。
18题图
（3）表格中变化①处数据应为 ；根据图乙中弹簧测力计可知编号②数据应为 N．
（4）由表中第1、2组数据可知，同一滑轮组的机械效率与　 无关。
（5）由表中第3、4组数据可知，同一滑轮组的机械效率与　 　 有关。
（6）有的同学认为：“机械越省力，它的机械效率越高”。你认为这句话是　 　的（填“正确”或“错误”）．你是用小明收集的数据中　 两组数据对比分析来判断的。
26题—甲图
26题—乙图
26题—丙图
26.（4分）在“测定小灯泡功率”的实验中，被测小灯泡的额定电压为2.5V，电阻约为10Ω。
（1）在检查仪器时，发现电流表指针如图甲所示，则应对电流表进行 。
（2）图乙是未连接好的电路，请在图上用笔画线代替导线连接好电路。
（3）正确连接电路后闭合开关，调节滑动变阻器滑片到某一位置，电压表的示数如图丙所示，为测小灯泡的额定功率，应将滑动变阻器滑片向 （填“A”或“B”）端滑动直至电压表示数为2.5V，记下此时电流表的示数，即可测出。
（4）实验中若不慎将电压表和电流表互换了位置，则小灯泡将 （填“不亮”、“很亮”、“正常发光”或“烧毁”）。
四、综合题：（每题6分，共12分）
27．（6分）太阳能热水器是把太阳能转化为内能的设备之能热水器每小时平均接收4.2×106J的太阳能，在5小时的有效照射时间内，将热水器中质量为100kg、初温为20℃的水温度升高到40℃．求：
(1)热水器中的水吸收的热量Q；[水的比热容C=4.2×103J/(kg．℃)]
(2) 热水器的效率η；
(3) 若改用煤气来加热这些水，需要完全燃烧多少千克煤气？（煤气的热值q=4.2×107J/kg，假设煤气燃烧放出的热量全部被水吸收）

R1
R2
S
S0
220V
额定电压
220V
频率
50HZ
额定加热功率
920W

28题图
28．（6分）小王家里的电热饮水机有加热和保温两种功能，可由机内温控开关S0进行自动控制。小王从说明书上收集到如下表中的部分数据和如图所示的电路原理图，电阻R2的阻值为1210Ω，请解答下列问题：（计算结果若不能整除，保留一位小数）
(1)饮水机处于保温状态时的功率是多大？
(2)电阻R1的阻值是多大？
(3)当实际电压是198V时，饮水机加热状态的实际功率是多大？

附加题：（5分）
小明的房间里有两盏灯（吸顶灯L1和壁灯L2），总开关S1闭合后，若将单刀双掷开关S2拨至a处，房间吸顶灯L1亮；若将S2拨至b处，壁灯L2亮，并且可以通过开关S3、S4控制，使L2有三个不同的亮度。
现有一个电源、一个单刀双掷开关（S2）、3个开关（S1、S3、S4）、2个灯泡、2个相同的定值电阻（R）和若干导线，请你设计上述电路，并将电路图画在方框内。

苏教版九年级物理上册期末测试题答案
一、选择题（每小题只有一项符合题意，请选出符合题意的选项，每题3分）
1．B 2．D 3．A 4．B 5．C 6．B 7． C 8．D 9．C 10．D
11．A 12．B 13．C 14．A 15．D
二、填空题（每空1分，共18分）
16． 改变施力方向 270 2700 90% 17. 变小 重力势能转化成动能
18. 75% 增大 增大 19. 12.6×107 J 100
20. 变大  不变 21. 热 4840 200 22. 0.3A—0.1A, 0.9W—0.1W
三、作图实验题（四个小题，共25分）
23. （每图2分，共6分）参考答案如下图
23题图

火线
零线
开关
插座
地线
24. （每空1分，共7分）（1）甲、乙 铁球在水平面开始运动时的速度相同（铁球到达水平面时具有相同的初速度 ） 让铁球从同一斜面的同一高度由静止开始运动
（2）质量相同的物体，运动的速度越大，它具有的动能就越大
（3）纸盒被撞击后移动的距离 C （4）匀速直线
25. （每空1分，共8分）（1）绳子绕法如右图
（2）匀速 （3）66.7 1.6
（4）物体被提升的高度 被提升的物重
（5）错误 4、5
26. （每小问1分，共4分）（1）（机械）调零
（2）如右图 （3） B （4） 不亮
四、综合题：（每题6分，共12分）
27．(1)水吸收的热量：
Q=cm(t-t0)= 4.2×103J/(kg.℃) ×100kg×20℃=8.4×106J 2分
(2)吸收太阳能：W=4.2×106J×5h=2.1×107J
热水器效率：η=Q/W=8.4×106J/2.1×107J=40% 2分
(3)需要煤气质量：m=Q/q= 8.4×106J/4.2×107J/kg=0.2kg 2分
28. (1)当S闭合S0断开时，只有R2工作，处于保温状态
P2=U2/R2=(220V)2/1210Ω=40W 2分
(2)当S、S0闭合时，处于加热状态，则总功率P=920W
P1=P-P2=920W -40W=880W R1= U2/P1=(220V)2/880W =55Ω 2分
(3)实际加热功率：P实= P实1+P实2=U实2/ R1+ U实2/ R2
=(198V)2/55Ω+(198V)2/1210Ω=745.2W 2分
附加题：（5分）参考答案如下图，只要能符合题意均按正确对待。
