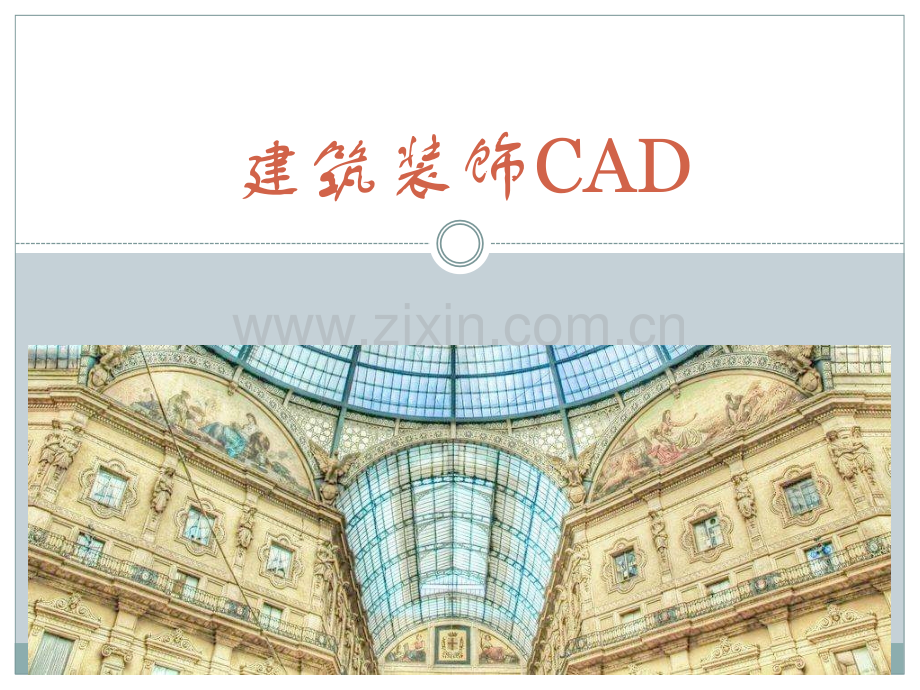

《建筑装饰CAD》图文课件第7章.pptx

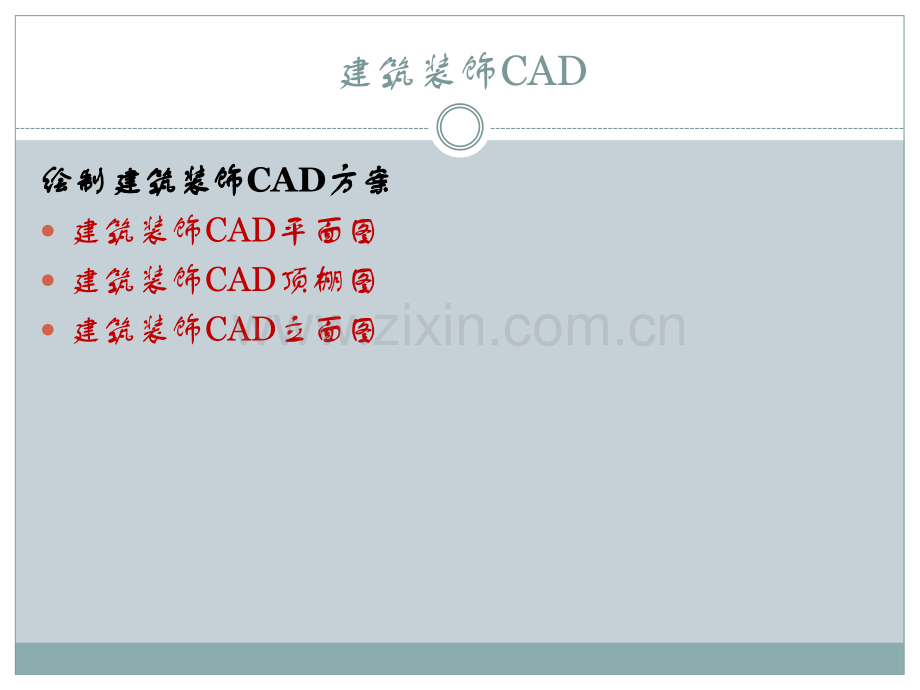

建筑装饰CAD建筑装饰CAD绘制建筑装饰绘制建筑装饰CAD方案方案建筑装饰CAD平面图建筑装饰CAD顶棚图建筑装饰CAD立面图建筑装饰CAD建筑装饰CAD平面图绘制原始平面图 放图：根据测量的原始平面图的尺寸在CAD中绘制出户型的内墙线。建筑装饰CAD建筑装饰的核心是平面图的布置。绘制好墙体后，设计要根据空间的不同使用功能进行布置，考虑人的日常使用，室内交通动线等因素。绘制平面的家具可以使用已经画好的图块插入平面图中，如果家具的位置、朝向不对，使用【移动】、【旋转】等命令进行调整。建筑装饰CAD建筑装饰CAD顶棚图 顶棚图的剖切面与平面图一致，但投影方向相反，顶棚的功能综合性较强，主要有照明、空调等设施。分层吊顶造型比较复杂，需要标出吊顶的尺寸，灯具、风口等设备的名称，规格和能够明确其位置的尺寸。顶棚图表达的主要内容包括室内顶棚造型与尺寸、材料与色彩、灯具的名称、规格与位置、空调风口、消防报警系统、音响系统等位置。建筑装饰CAD顶棚造型，画出灯具，画出窗帘盒标出吊灯标高。建筑装饰CAD建筑装饰CAD立面图一套建筑装饰设计方案是否美观，很大程度上取决于它在主要立面上的艺术处理。在设计阶段中，立面图主要是用来研究这种艺术处理的。立面分为正立面和侧立面。正立面图是在与物体立面平行的投影面上所作物体的正面投影图，即正投影得到的视图，反应物体长度和高度的尺寸和形状。侧立面图是在与物体侧立面平行的投影面上所作物体的侧立面投影图，即从侧面投影得到的视图，反应物体厚度和高度的尺寸和形状。建筑装饰CAD
