第2次课：电学基础复习
一、课本知识点回顾
电路
组成：_________、_________、_________、_________．
连接方式
串联：用电器_________连接
并联：用电器_________连接
常用的电路符号：电源______，开关______，小灯泡_______，电阻_______,
滑动变阻器_________，电流表_______，电压表________．
家庭电路
入户线：_____线和_____线,为了防止用电器漏电还要接_____线．
组成：_______、_______、_______、_______、_______、________．
家庭电路电压：__________，人体安全电压：___________．

使用方法
电流
定义：电荷的___________形成电流．
形成电流的条件：____________、____________．
方向：电源______→_______→电源______
单位：安培(A)，单位换算：1A=______mA=______μA．
测量工具：电流表
与被测用电器_____联．
电流从____流入，从_____流出．
不能超过_______．
不能直接接在_______两端．
读数方法
0~0.6A，每格____A．
0~3A，每格____A．

使用方法
电压
作用：使电路中形成______．
提供电压的装置：________．
单位：伏特(V)，单位换算：1kV=______V=______mV．
测量工具：电压表
与被测用电器_____联．
电流从____流入，从_____流出．

不能超过_______．

可以直接接在_______两端．

读数方法
0~3V，每格____V
0~15V，每格____V

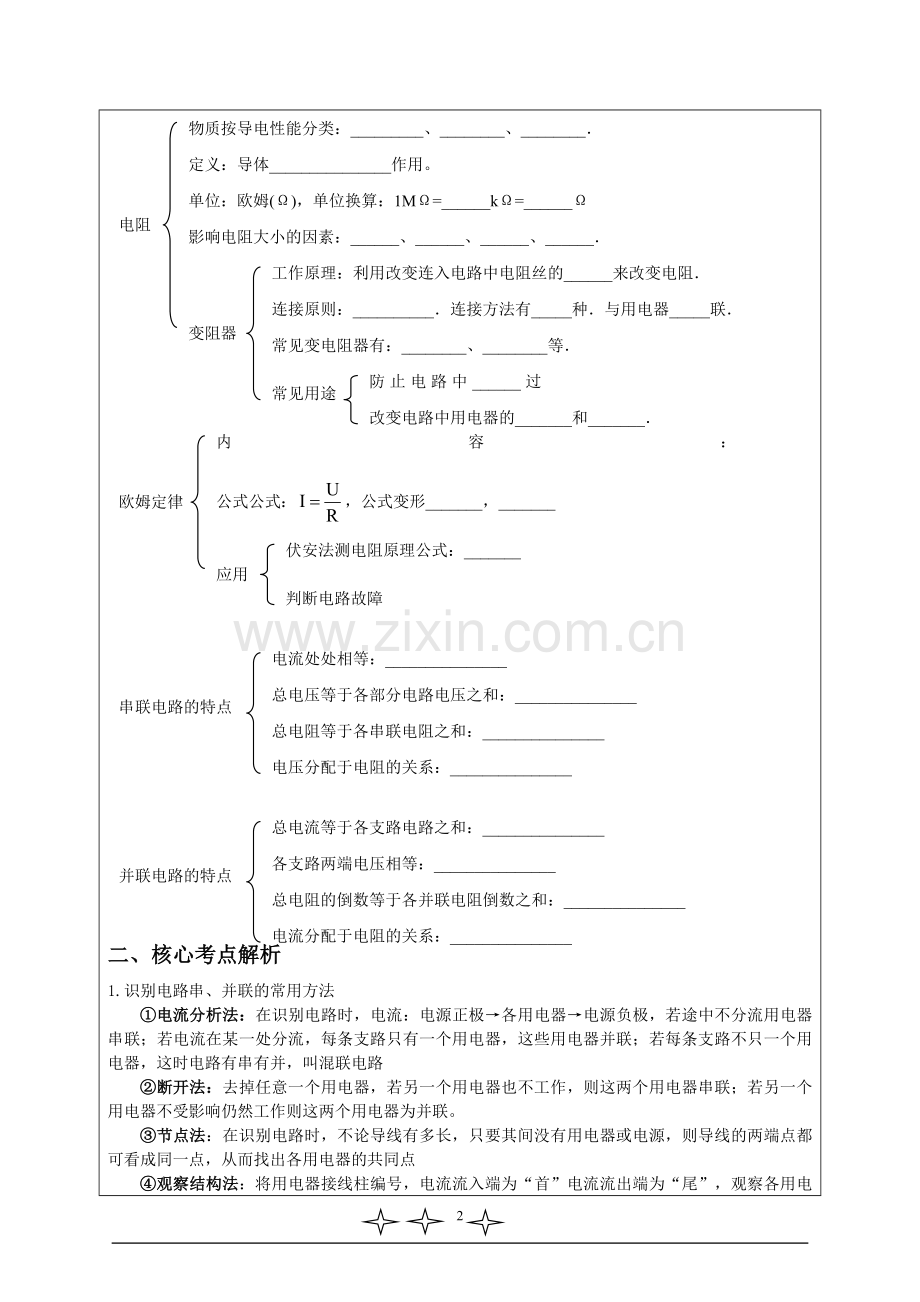

电阻
物质按导电性能分类：_________、________、________．
定义：导体_______________作用。
单位：欧姆(Ω)，单位换算：1MΩ=______kΩ=______Ω
影响电阻大小的因素：______、______、______、______．
变阻器
工作原理：利用改变连入电路中电阻丝的______来改变电阻．
连接原则：__________．连接方法有_____种．与用电器_____联．
常见变电阻器有：________、________等．
常见用途
易。
防止电路中______过大．
改变电路中用电器的_______和_______．

欧姆定律
内容：_________________________________________________________．
公式公式：，公式变形_______，_______
：，公式变形_______，_______
应用
伏安法测电阻原理公式：_______
判断电路故障

串联电路的特点
Chuanlian
电流处处相等：_______________
总电压等于各部分电路电压之和：_______________
总电阻等于各串联电阻之和：_______________
电压分配于电阻的关系：_______________

并联电路的特点
Chuanlian
总电流等于各支路电路之和：_______________
各支路两端电压相等：_______________
总电阻的倒数等于各并联电阻倒数之和：_______________
电流分配于电阻的关系：_______________

二、核心考点解析
1.识别电路串、并联的常用方法
①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路
②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。
③节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点
④观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。
⑤经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。
2. 作电路图
3. 电路故障分析
4. 电路动态变化
5. 电路有关计算
三、考点讲练
考点1：电路的连接
例1：如图1中，灯LI和L2是串联的是______，并联的是_______．
甲
图1
乙

考点2：导体和绝缘体
例2：下列四组物质中，都属于绝缘材料是( )
A．水银、玻璃、油 B．玻璃、石墨、纯净水
C．塑料、橡胶、陶瓷 D．干木柴、陶瓷、海水
考点3：作图题和电路设计
例3：根据实物图2画出电路图．
图2

例3电路图

例4：如图3所示的实物，要求(1)灯L1、灯L2串联；(2)用电压表测L2的电压；(3)用电流表测电路中的电流(4)试设计出电路图并将实物按电路图连接起来．
图3

例4电路图

例5：如图5所示，在图中 内填上适当的电表．

丙
丁
图5

例6：请按用电常识及安全用电原则把图6示中的电灯和三脚插座接入电路中.
图7
图6

考点4：判断电路故障
例7：一蓄电池正负极标志模糊不清．以下四组器材中，你认为无法判断蓄电池正负极的是
A．开关、螺线管、小磁针、若干导线 B．开关、小灯泡、电流表、若干导线
C．开关、小灯泡、滑动变阻器、若干导线 D．开关、小灯泡、二极管、若干导线
例8：如图7所示，闭合开关后，灯泡不亮，但电流表仍然有示数，
电压表读数为零．滑动变阻器的滑片向右移，电流表的示数有变化，其故障原因可能是（ ）
A．滑动变阻器接触不良 B．开关接触不良
C．小灯泡两端短路 D．灯泡的灯丝断了
考点5：判断滑动变阻器对电流、电压的影响
例9：如图8所示电路中，当闭合开关S后，滑片P向右移动时，灯泡变亮的是（ ）
图8

例10：如图9所示，M、N是两接线柱，当M接C、N接B时，闭合开关S后，为了使小灯泡变亮，滑片P应向_______移动；如果要使电流表示数减小，当M接A、N应接______________
同时滑片应向_______移动．

考点6：应用欧姆定律进行综合运算
例11：电阻R1:R2=1:3，如果把两个电阻串联在电源电压为6V的电路中，电流比为_______，电压比为________；如果把这两个电阻并联在电源电压为9V的电路中，电流比为_______，
电压比为________．

图11
例12：（07北京）图11所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为50Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是
A．电压表的示数变大，电流表的示数变小
B．电流表和电压表的示数都不变
C．电流表的示数变化范围为0.2A~0.6A
D．电压表的示数变化范围为1V~6V

考点7：实验探究专题
例13：某同学用一小灯泡（电阻不变）作实验，来探究通过导体的电流与导体两端电压的关系：
例16实物图图
（1）请画出电路图后，连接实物图；

例16电路图

（2）请把下表的测量记录的空白处填完整：
电阻R=______Ω
电压/V
2

6
电流/A

0.8
1.2
（3）结论：在_________一定时，__________________________________________________．
（4）在这个实验中，采用了___________的研究方法．

图14
例14：在“测定小灯泡的电阻”的实验中

(1)在连接电路的过程中，开关要处于_______状态，滑动变阻器要滑到______端．
(2)在某次测出的电流表和电压表的示数图14所示，则通过灯的电流为______A，灯泡两端的电压为______V，灯泡的电阻是______Ω．

课后针对性练习1
图18
１、如图16，电源电压为两节干电池，当开关闭合后，电流表示数为0.8Ａ，电压表示数为1.6Ｖ，则通过灯泡L1的电流是_________Ａ，通过L2的电流是_________Ａ，L1两端的电压是　　　_________Ｖ，L2两端的电压是_________Ｖ．
图17
图16

２、如图17，依次把铅笔芯（碳棒）、塑料棒、玻璃棒、橡胶棒、接到ＡＢ之间，能使灯泡发光的是________________________________________________．
３、把下列的物质，根据要求进行分类（把序号填在横线上）：（１）纽扣电池　（２）电吹风机（３）手机电池（４）灯泡（５）发电机（６）电冰箱（７）电热水器（８）干电池　
第一类：把__________能转化为___________能的是___________________________　
第二类：把__________能转化为___________能的是___________________________　
4、如图18所示的电路中，当S1闭合S2断开时，电压表示数是2.5V，当S1断开S2闭合时，电压表示数是6V，则灯泡L1两端电压是_________，L2两端电压是_________，电源电压是_________．
5、关于电压和电流的说法中，正确的是（　　）
Ａ、因为导体中有大量的电荷，所以只要使导体构成通路，电路中就有电流
Ｂ、电路两端只要有电压，电路中就有电流
Ｃ、电压是形成电流的原因之一 Ｄ、以上说法都是错误的
6、关于手电筒的使用，下列错误的是（　　）
Ａ、手电筒的电路是串联的　 Ｂ、开关与小灯泡并联　
Ｃ、金属外壳相当于导线　　 Ｄ、灯泡发光时，通过小灯泡的电流约是0.2Ａ
7、关于导体的电阻的说法中，正确的是（　　）
Ａ、铁的电阻比铜的电阻大；　　 Ｂ、长导线的电阻比短导线的电阻大；
Ｃ、细导线的电阻比粗导线的电阻大；　　
Ｄ、长度相同、粗细相同的铜导线的电阻比铁导线的电阻小．
8、一根粗细均匀的细导线，其电阻为1.6Ω，将它对折起来作为一根新导线，则这根新导线的电阻为 （　　）
Ａ、0.4Ω Ｂ、0.8Ω Ｃ、1.6Ω Ｄ、3.2Ω
9、现有四段导线，甲、乙、丙都是铜线，丁是镍铬丝，甲乙等长而甲较粗，乙与丙等粗而丙较长，丙与丁等长而且等粗．关于它们的电阻，下列判断中正确的是（　　）
A、甲的电阻最小 B、丙的电阻最大
C、甲和乙的电阻相等 D、丁的电阻最大
10、小明用伏安法测量某电阻R的阻值时，错将电流表和电压表的位置调换了，闭合开关后，将出现的情况是（　　）
A、电流表指针有明显偏转，电压表指针几乎不动 B、两表指针均有明显偏转
C、电压表指针有明显偏转，电流表指针几乎不动 D、两表指针均几乎不动．
11、在如图19所示的电路中，闭合开关当滑片Ｐ向右滑动时（　　）
Ａ、电压表示数增大，灯泡变暗　　 Ｂ、电压表示数增大，灯泡变亮　　
Ｃ、电压表示数减小，灯泡变暗　　 Ｄ、电压表示数增大，灯泡变亮　
图20
图19

图21

12、如图20是一种自动测定油箱内油面高度的装置，Ｒ是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度就可以知道油面的高度，它的工作过程是（　　）
Ａ、油面升高，Ｒ变大，油量表指针偏转较小　Ｂ、油面升高，Ｒ变小，油量表指针偏转较大　　
Ｃ、油面降低，Ｒ变大，油量表指针偏转较小　Ｄ、油面降低，Ｒ变小，油量表指针偏转较大
13、小星用图21所示的电路来探究串联电路的电压关系．已知电源电压为6V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，
发现两次电压表示数均为6V，由此判定灯_______（选填“L1”或“L2”）开路，用电压表测b、c两点间的电压，示数为_______V．
14、为探究电流与电压、电阻的关系，小星将实物连接成如图22甲所示．
（1）请你指出图22甲中连接的错误之处：
①___________________________________；②___________________________________．
（2）请你将正确的电路图画在方框内．
（3）电路连接正确后，在研究电流与电阻的关系时，更换阻值不同的定值电阻后，应调节_______，使定值电阻两端的电压_______．
（4）图22乙是实验中电流表的某次示数，则电流是_______A．要使电路中的电流增大，根据你所画的电路图，滑动变阻器的滑片应向_______移动．

14题电路图
图22

15、如图23所示，电源电压是6V，电阻Ｒ１为8Ω，Ｒ２为4Ω，求
（1）电路的总电阻是多少？
图23
（2）当开关闭合后，电压表的示数是多少？
