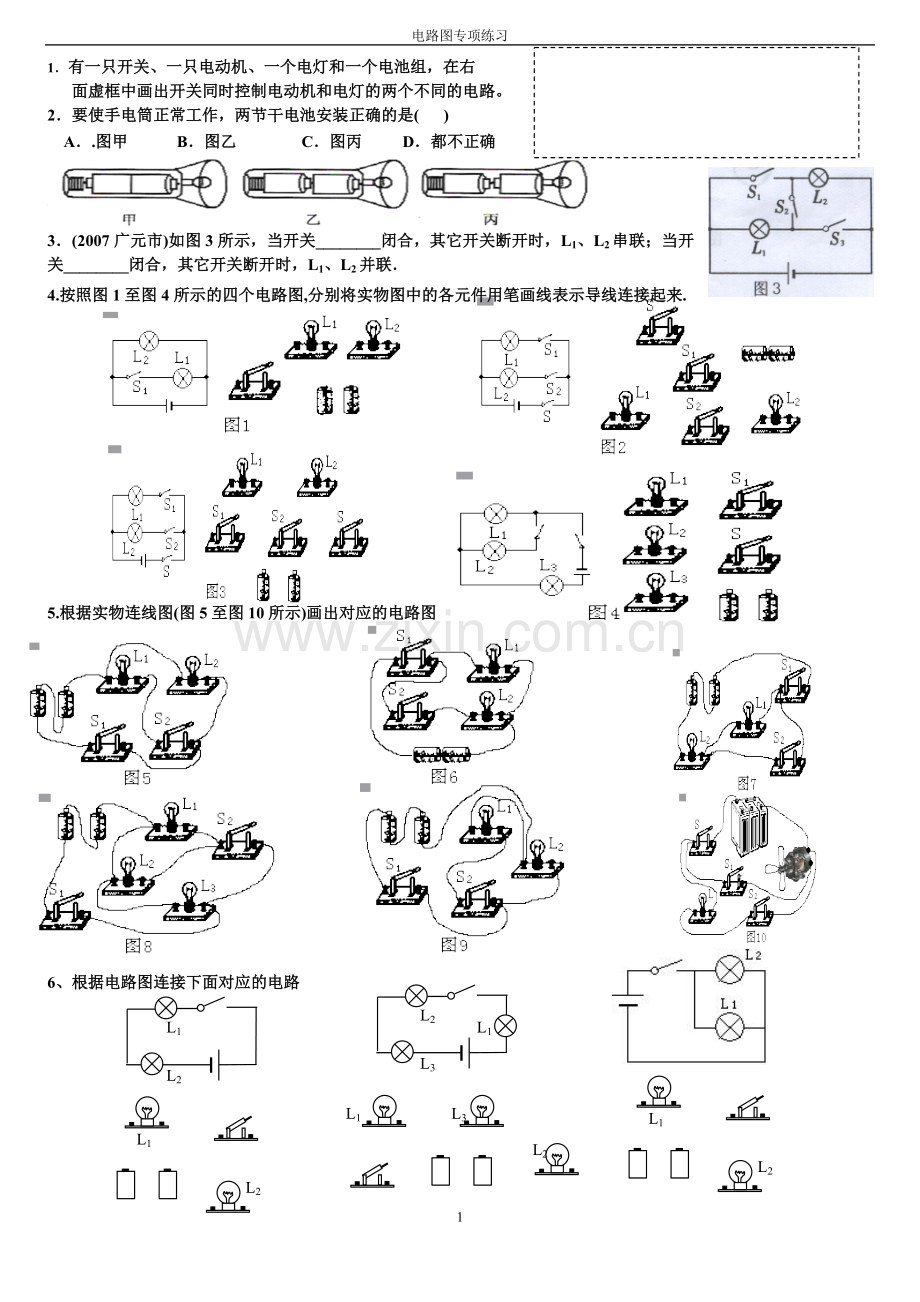

电路图专项练习
1．有一只开关、一只电动机、一个电灯和一个电池组，在右
面虚框中画出开关同时控制电动机和电灯的两个不同的电路。
2．要使手电筒正常工作，两节干电池安装正确的是( )
A．.图甲 B．图乙 C．图丙 D．都不正确
3．(2007广元市)如图3所示，当开关________闭合，其它开关断开时，L1、L2串联；当开关________闭合，其它开关断开时，L1、L2并联．
4.按照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来.

5.根据实物连线图(图5至图10所示)画出对应的电路图

L1
L2
L3
6、根据电路图连接下面对应的电路
L1
L2

L1
L2

L1
L3
L2
L1
L2

S1
S2
L1
L2
L1
L2
S1
S2

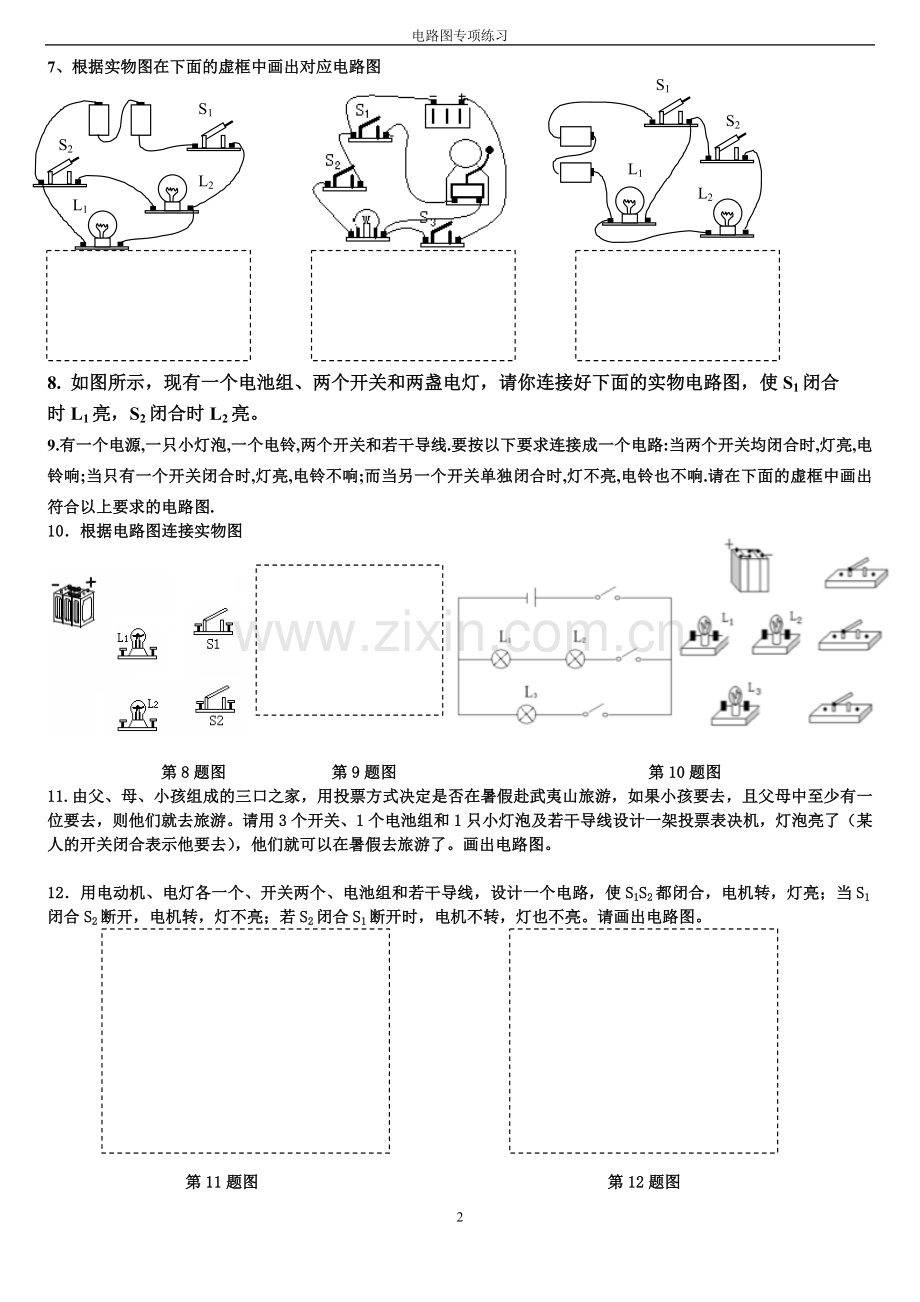

7、根据实物图在下面的虚框中画出对应电路图

8. 如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合
时L1亮，S2闭合时L2亮。
9.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.请在下面的虚框中画出符合以上要求的电路图.
10．根据电路图连接实物图

第8题图 第9题图 第10题图
11.由父、母、小孩组成的三口之家，用投票方式决定是否在暑假赴武夷山旅游，如果小孩要去，且父母中至少有一位要去，则他们就去旅游。请用3个开关、1个电池组和1只小灯泡及若干导线设计一架投票表决机，灯泡亮了（某人的开关闭合表示他要去），他们就可以在暑假去旅游了。画出电路图。

12．用电动机、电灯各一个、开关两个、电池组和若干导线，设计一个电路，使S1S2都闭合，电机转，灯亮；当S1闭合S2断开，电机转，灯不亮；若S2闭合S1断开时，电机不转，灯也不亮。请画出电路图。

第11题图 第12题图
