庄河市永恒建设工程质量检测有限公司
文件编号： YHJC—ZD—02—01
页 码： 第 4 页 共 4 页
作 业 指 导 书
版 号： 第A版 第 0 次
主题：弹性体改性沥青防水卷材检测细则
颁布日期： 2009 – 11 – 05

1.概述
1.1执行标准
GB18242—2000《弹性体改性沥青防水卷材》
1.2范围
1.2.1本作业指导书适用于聚脂毡或玻纤毡为胎基、苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体作改型剂，两面覆以隔离材料所制成的建筑防水卷材（简称“SBS”卷材）。
1.2.2本作业指导书不适用于其他改型沥青、胎基和上表面材料制成的沥青防水卷材。
1.3分类
1.3.1按胎基分为聚脂胎（PY）和玻纤胎（G）。
1.3.2按上表面隔离材料分为聚乙烯模（PE）、细砂（S）与矿物粒（片）料（M）三种。
1.3.3按物理力学性能分为I和II型。
1.3.4卷材按不同胎基，不同上表面材料分为六个品种见表1
表 1
胎基

上表面材料
聚脂毡
玻纤毡
聚乙烯模
细砂
矿物粒（片）料
PY-PE
PY-S
PY-M
G-PY
G-S
G-M
1.4本试验室检验项目及物理力学性能要求
1.4.1本试验室检验项目：厚度、拉力和延伸率；不透水性；耐热度：低温柔度。
1.4.2物理力学性能要求见表2
表 2
序号
胎基
PY
G
型号
I
II
I
II
1
不透水性

压力Mpa
0.3
0.2
0.3
保持时间
30min
2
耐热度0℃

90
105
90
105
无滑动、流淌、滴落
3
拉力，N/50mm≥
纵向
450
800
350
500
横向
250
300
4
最大拉力延伸率%≥
纵向
30
40
———
横向
5
低温柔度，℃
-18
-25
-18
-25
无裂纹
2.试验样品
2.1样品接受
2.1.1组批
以同一类型、统一规格10000m2为一批，不足10000m2时亦可作为一批。
2.1.2抽样
2.1.2.1在每批产品中随机抽取5卷进行卷重、面积、厚度及外观检查。
2.1.2.2从卷重、面积厚度及外观合格的卷材中抽取1卷进行物理力学性能试验。
2.1.3物理力学性能样品

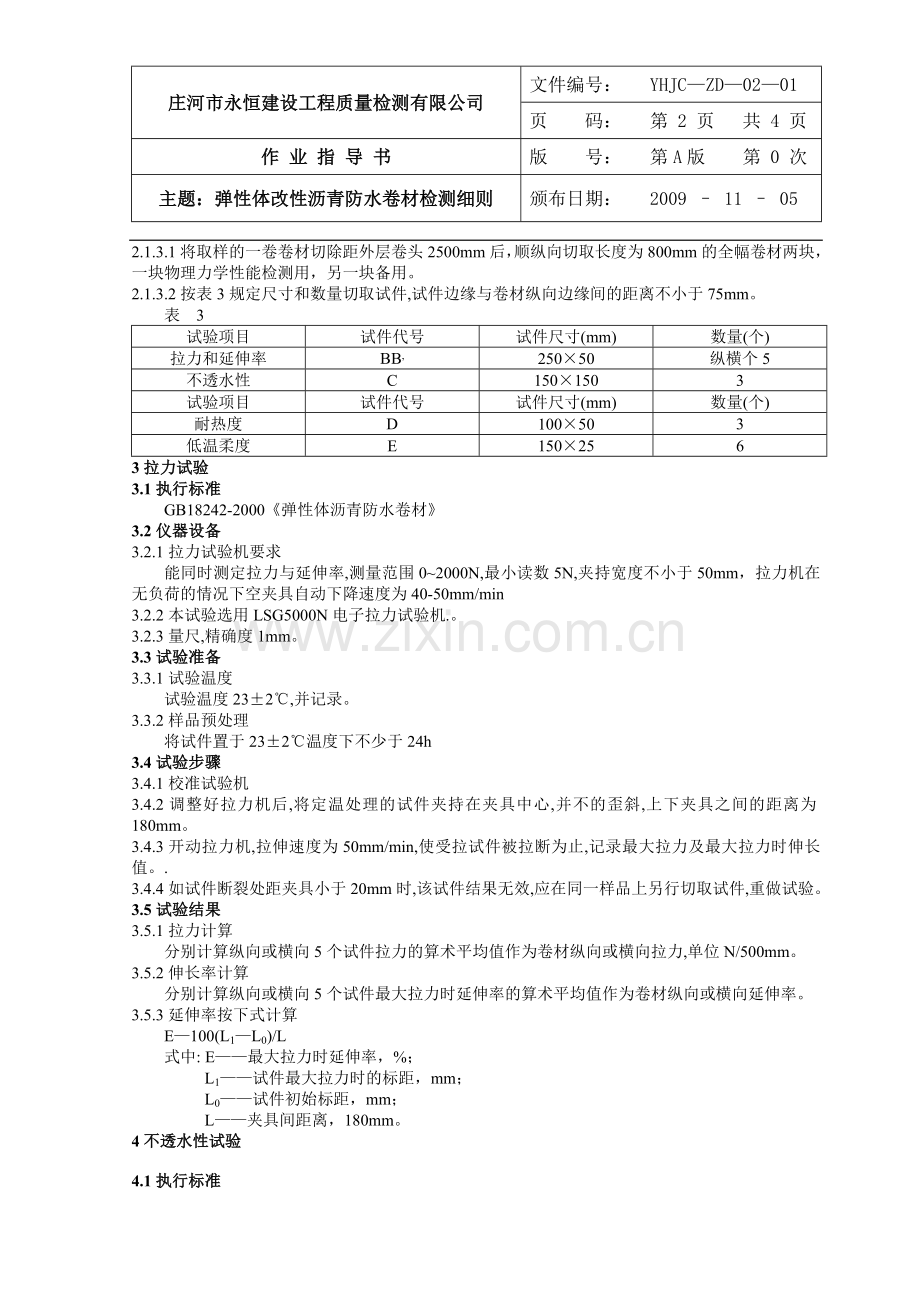

2.1.3.1将取样的一卷卷材切除距外层卷头2500mm后，顺纵向切取长度为800mm的全幅卷材两块，
一块物理力学性能检测用，另一块备用。
2.1.3.2按表3规定尺寸和数量切取试件,试件边缘与卷材纵向边缘间的距离不小于75mm。
表 3
试验项目
试件代号
试件尺寸(mm)
数量(个)
拉力和延伸率
BB,
250×50
纵横个5
不透水性
C
150×150
3
试验项目
试件代号
试件尺寸(mm)
数量(个)
耐热度
D
100×50
3
低温柔度
E
150×25
6
3拉力试验
3.1执行标准
GB18242-2000《弹性体沥青防水卷材》
3.2仪器设备
3.2.1拉力试验机要求
能同时测定拉力与延伸率,测量范围0~2000N,最小读数5N,夹持宽度不小于50mm，拉力机在无负荷的情况下空夹具自动下降速度为40-50mm/min
3.2.2本试验选用LSG5000N电子拉力试验机.。
3.2.3量尺,精确度1mm。
3.3试验准备
3.3.1试验温度
试验温度23±2℃,并记录。
3.3.2样品预处理
将试件置于23±2℃温度下不少于24h
3.4试验步骤
3.4.1校准试验机
3.4.2调整好拉力机后,将定温处理的试件夹持在夹具中心,并不的歪斜,上下夹具之间的距离为180mm。
3.4.3开动拉力机,拉伸速度为50mm/min,使受拉试件被拉断为止,记录最大拉力及最大拉力时伸长值。.
3.4.4如试件断裂处距夹具小于20mm时,该试件结果无效,应在同一样品上另行切取试件,重做试验。
3.5试验结果
3.5.1拉力计算
分别计算纵向或横向5个试件拉力的算术平均值作为卷材纵向或横向拉力,单位N/500mm。
3.5.2伸长率计算
分别计算纵向或横向5个试件最大拉力时延伸率的算术平均值作为卷材纵向或横向延伸率。
3.5.3延伸率按下式计算
E—100(L1—L0)/L
式中: E——最大拉力时延伸率，%；
L1——试件最大拉力时的标距，mm；
L0——试件初始标距，mm；
L——夹具间距离，180mm。
4不透水性试验

4.1执行标准
GB/T328.3—1989沥青防水卷材试验方法 不透水性
4.2仪器设备
4.2.1防水卷材不透水仪,本试验选用ZFJY型自动防水卷才不透水仪。
4.2.2定时钟
4.3试验条件
4.3.1所用水应为蒸馏水或洁净淡水(饮用水)
4.3.2水温为20±5℃
4.4试验步骤
4.4.1装试件:将3个试件分别放在透水盘的下面,卷材上表面作为迎水面,上表面为砂面、矿物粒料时,下表面作为应水面,下表面为细砂时,在细砂面沿密封圈一圈去除表面浮砂,然后涂一圈60-100g热沥青,涂平待冷却1h后检测不透水性。
4.4.2将电接点压力表的压力达到设定值时，开始计时，并随时观察记录试件是否有渗水现象，并纪录开始时间。
4.4.3计时完毕，关闭开关，打开卸压阀卸压，在打开透水盘压盖，取出试件。
4.5试验结果
检查试件有无渗漏现象，并作好记录。
5．耐热度试验
5.1执行标准
GB328.5-1989 沥青防水卷材试验方法 耐热度
5.2仪器设备
5.2.1电热恒温箱：带有热风循环装置
5.2.2温度计：0~15℃，最小刻度0.5℃
5.2.3干燥器：φ250-300mm
5.2.4表面皿：φ60-80mm
5.2.5试件挂钩：洁净无绣的铁丝或回形针
5.3试验步骤
5.3.1试验准备：将电热恒温箱调至标准规定温度
5.3.2试验：将试件用回形针或铁丝穿好，放入已定温至标准规定温度的电热恒温箱内，试件的位置与箱壁距离不应小于50mm，试件应留一定距离，不致粘结在一起，试件的中心与温度计的水银球应在同一水平位置上，据每块试件下端10mm处，各方一表面皿用以接受躺下的沥青物质。
5.4试验结果
在规定温度下加热2h后，取出试件及时观察并纪录试件涂盖层有无滑动流淌、滴落。任一端涂盖层不应与胎基发生位移，试件下端应与胎基平齐，无流挂、滴落。
6低温柔度
6.1执行标准
GB18242-2000《弹性体改性沥青防水卷材》
6.2仪器设备
6.2.1低温制冷仪：范围0~—30℃，控制精度±2℃
6.2.2半导体温度计：量程30~—40℃，精度为0.5℃
6.2.3柔度棒或弯板：半径（r）15mm、25mm
6.3试验步骤（B法）：
6.3.1将试件和柔度棒（板）同时放于冷却至标准规定温度的低温制冷仪中，待温度达到标准规定温度后保持时间不少于2h。
6.3.2在标准规定的温度下，在低温制冷仪中，2mm、3mm卷材采用半径（r）15mm柔度棒（板），4mm卷材采用半径（r）25mm柔度棒（板），将试件于3s内匀速绕柔度棒（板）弯曲180℃，6个试件中，3个试件的下表面及另外3个试件的上表面与柔度棒（板）接触。
6.4试验结果
用肉眼观察试件表面有无裂纹，并作好记录。
7．判定规则
7.1单项判定
7.1.1拉力、最大拉力时延伸率：纵横各五个试样的算术平均值达到标准规定的指标时判为合格。
7.1.2不透水性：每组三个试样均未发现渗水判为合格。
7.1.3耐热度：每组三个试样表面均未发现滑动、流淌、滴落现象判为合格。
7.1.4低温柔度：六个试件至少有五个试件表面未发现裂纹判为合格。
8综合判定
上述物理性能若有一项不符和指标要求，允许在该批产品中再随机抽取5卷，并从中任取1卷对不合各项进行单项复验。达到指标要求时该批产品物理性能合格。
9．试验报告
将以上各项试验记录整理完整，并把试验数据输入至电脑中，试验数据经过人机试算对比无误
后，将数据送审，经审核人员审查同意后，打印，最终经技术负责人签认盖章，资料管理人员将一份报告存档，其余几份发放给施工单位。
