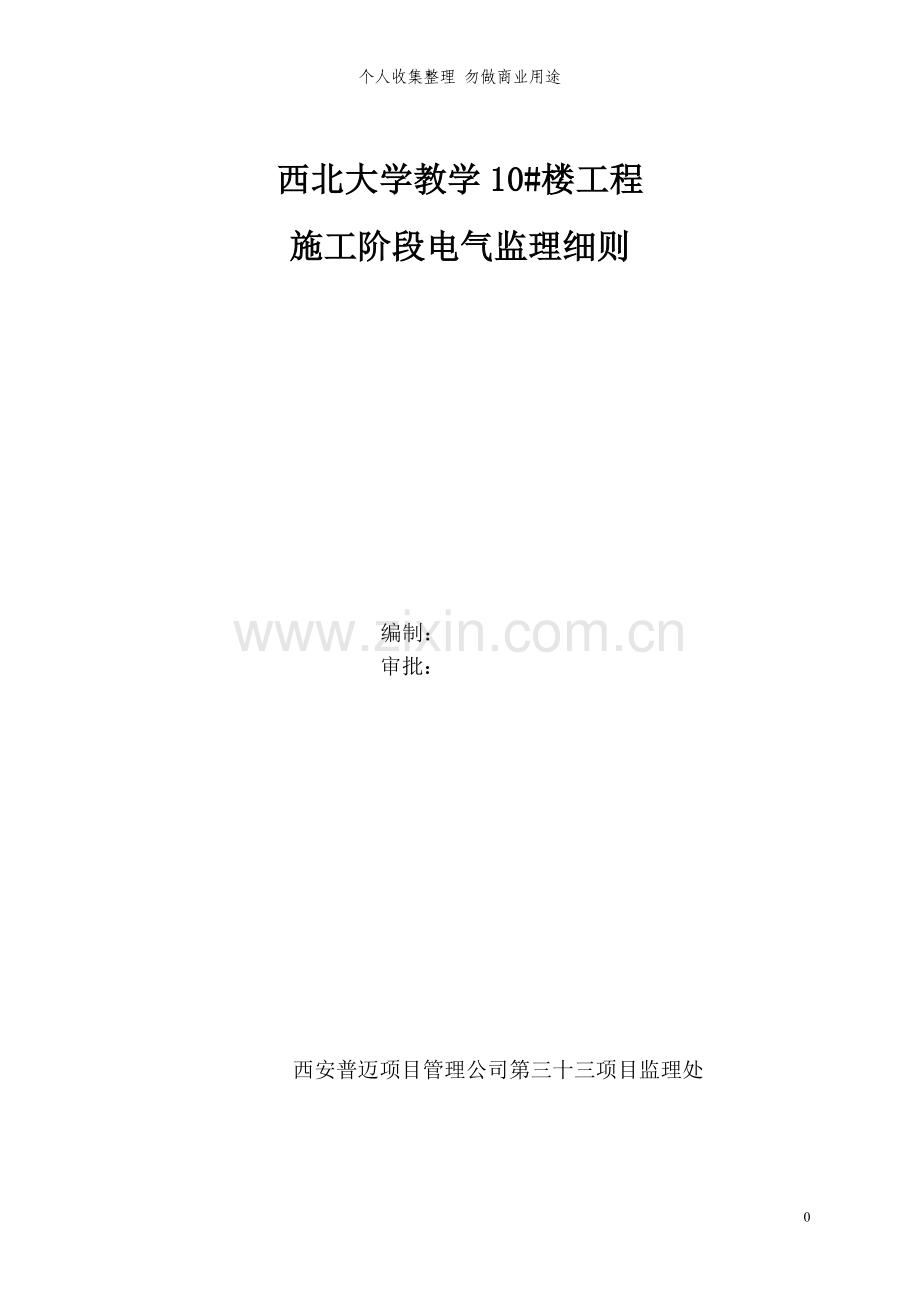

西北大学教学10#楼工程
施工阶段电气监理细则

编制：
审批：

西安普迈项目管理公司第三十三项目监理处

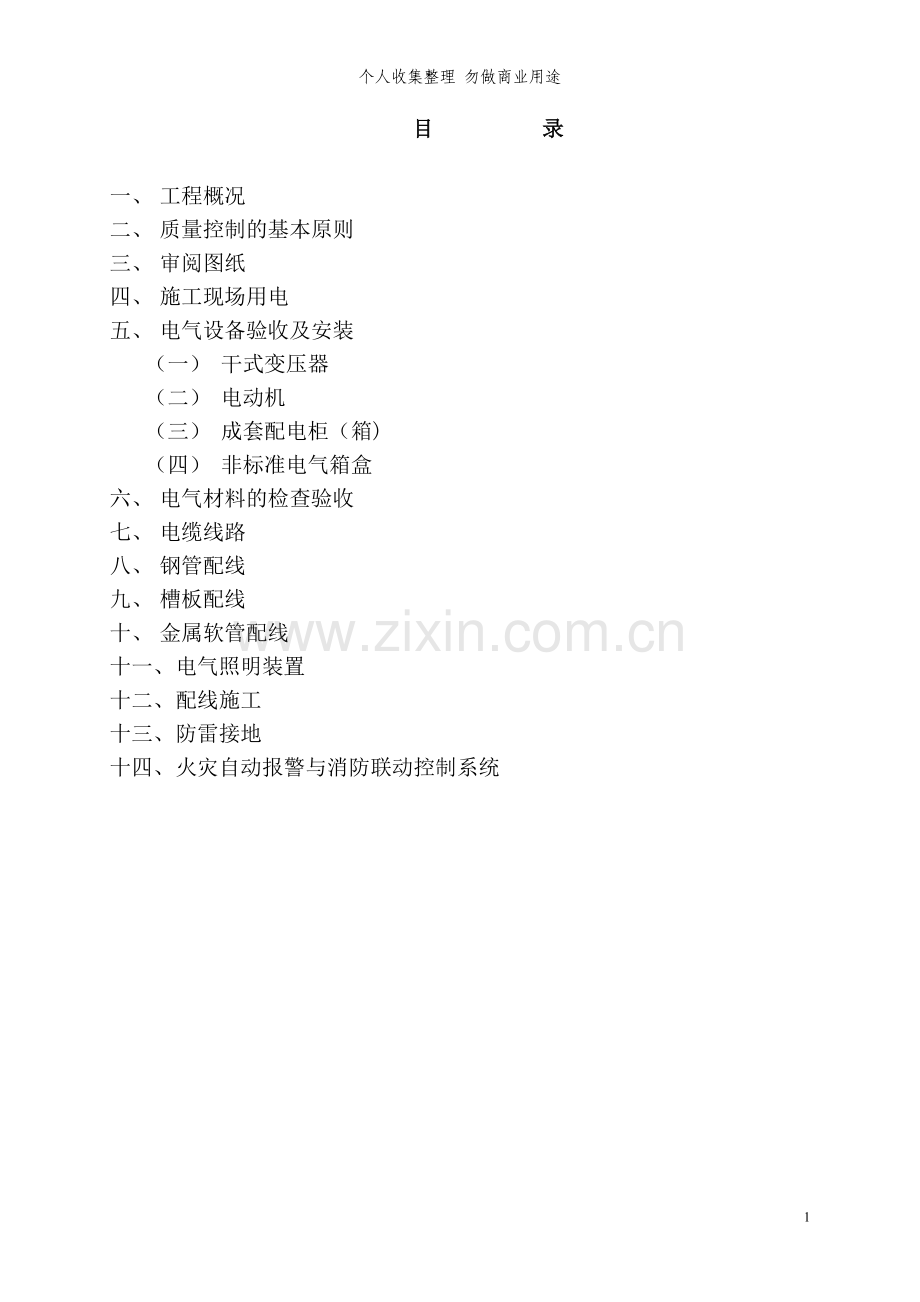

目 录

一、 工程概况
二、 质量控制的基本原则
三、 审阅图纸
四、 施工现场用电
五、 电气设备验收及安装
（一） 干式变压器
（二） 电动机
（三） 成套配电柜（箱)
（四） 非标准电气箱盒
六、 电气材料的检查验收
七、 电缆线路
八、 钢管配线
九、 槽板配线
十、 金属软管配线
十一、 电气照明装置
十二、 配线施工
十三、 防雷接地
十四、 火灾自动报警与消防联动控制系统

西北大学教学10＃楼电气工程监理细则
一、 工程概况：
1、 西北大学教学10＃楼工程位于郭杜与韦曲之间。西北大学长安校区内建筑面积21075㎡，建筑主体为八层、，建筑结构形式为框架结构.建筑高度35.7M。本工程强电部为电力、照明、电梯、防雷接地保系统弱电部分、火灾部线系统、有线电视、广电系统、电铃系统。
2、
供电系统：该工程电源及设备用电源由学校变电所高压10kV电源主接线为单母线分段运行,母线断器采用手动投入机戒与电气闭锁。低压（0.4KV）侧亦采用单母线分段运行，母联设有(O。1秒）自投方式.低压电气设备保护方式采用TN—S系统。
4、本工程变压器选用环氧树脂浇注的真空干式变压器六台, 总安装容量为8800KVA。
5、负荷等级： 排烟风机、防火卷帘、消火拴泵、喷淋泵及事故照明等重要设备为一级负荷。客梯、生活泵为二类负荷，其余为三类负荷. 本工程地下一层设有柴油发电机房，内安装一台1000KW柴油发电机组，作为楼内一级负荷的第三备用电源。该机组与电力系统连锁，不与其并联运行。
6、照明系统：
(1)照明负荷: 商场 45瓦/平方米
写字间 60瓦/平方米
车库 8瓦/平方米
住宅 三室两厅 9千瓦
跃 层 10千瓦
（2)应急照明: 本工程应急照明包括,出口指示，楼层指示，疏散照明，重要照明及重要场所事故下继续工作照明。应急照明电源为双电源末端互投,灯具应选用镍镉电池作为备用电源。
（3）广告，霓虹灯及厅院照明方案及回路待确定后再制定。
7、动力系统： 本工程动力设备包括：生活水泵、消防水泵，污水泵、 消防喷淋泵、消防栓水泵、消防、 喷淋稳压泵、排风机、送风机、排烟风机、新风机、冷水机组、电梯等。其中与消防有关的水泵,风机，电梯为一类负荷，电源采用双电源双回路末端互投，电动机不设过负荷保护。其余为二，三类负荷.
8、防雷与接地: 本工程按一类建筑防雷设防，利用建筑物结构柱内钢筋做防雷引下线并与基础、梁、柱、板等金属构件焊接构成自然联合接地体，其接地电阻值〈0。5Ω。若不满足要求时，可以补充人工接地极,直到满足要求为止.本工程采用总等电位连接。变电室内予留总等电位铜排，并直接与自然联合接地体连接，铜排接地电阻值应小于1欧。裙房屋面女儿墙上做环状避雷带,并在屋面设避雷网(网格尺寸不大于10M＊10M)，塔楼屋顶可利用金属装饰架作为接闪器， 2＃屋顶另做避雷针以保护卫星天线防自击雷。两栋塔楼超过30M每隔两层做均压环，并与防雷引下线连接成防侧击雷带.
9、公共及事故广播系统：俩个系统共用一套扬声器，消防事故广播为第一优先级,物业、营业管理广播为第二优先级，背景音乐广播为第三优先级。在商场大厅、办公室走道（大办公室内亦加事故广播专用扬声器）、楼梯间、楼道、卫生间、车库等公共区域，设置背景音及公共广播扬声器。事故广播系统按楼梯及消防分区播放事故广播，主机内储存的音源及遥控话筒，能自动或遥控播出事故紧急广播。
10、导线选择与敷设方式：本工程普通照明采用树干供电方式，导线选用密集母线;消防负荷选用NHYJV耐火电缆及NH-BV电线,一般负荷选用YJV阻燃电缆及ZR—BV电线。所有电缆均明设在金属防火电缆桥架内,桥架穿越不同防火分区应做防火封堵。其他照明和动力分支线穿钢管在地面、墙体、吊顶内敷设.地下车库（人防区域除外）照明回路穿金属防火线槽明设.
11、消防系统：本工程消防系统设火灾自动报警系统；消防控制及联动系统；火灾事故广播，消防对讲电话及火警专用电话;火灾应急照明及疏散指示照明。消防控制室设在首层，内设中央控制器;打印输出和显示设备；火灾自动报警控制器；消防控制及联动控制盘；电梯运行监控盘;火灾事故广播，消防对讲电话及火警专用电话控制设备.
二、 质量控制的基本原则
遵照“诚信、守法、公正、科学”的准则和“三控制、二管理，一协调”的监理工作准则，始终坚持“事前、事中、事后”控制不放松,及时掌握施工全过程中各方面的信息，按照合同规定的“质量、进度、投资”控制要求，优质高效的完成各项规定指标。
（一） 事前控制
１、熟悉和掌握设计图纸
熟悉和掌握设计图纸,是作好监理工作的前提。因此，认真审阅图纸，领会设计意图,作好审图记录；在图纸会审时逐条交换意见，写好会审纪要，争取把问题尽可能的暴露和解决在施工之前，以保证施工顺利进行。
２、设备、材料按计划分批分期到达现场
设备、材料采购计划应报监理工程师备案，以便掌握设备、材料按计划分批、分期到达施工现场。若因设备、材料不能按计划供应而影响安装工程进度，将追究有关责任方的责任.
３、设备、材料进场后的检查验收
决不允许把有质量缺陷的设备、材料用到工程中去，对进到现场的设备、材料及时检查验收，主要检查项目：
（1) 产品合格证书－重点检查有无印章及出厂日期.
(2） 材质化验单－重点查验各项数据是否在合格范围内，化验单有无印章，各级责任人是否签字,化验日期等。
（3) 使用说明书－印刷质量，字迹是否清楚，绘图方法及图例符号、代号是否符合国家标准规定。
(4） 备品、备料…按合同规定是否提供齐全，核对型号、规格、数量是否与合同完全一致.
４、检验常用的施工机具及测试仪表
主要有: 接地电阻测试仪
欧 母 表
万 用 表
开 孔 器
剔 槽 机
塞 尺（一号)
以上机具、仪表的合格证书、使用说明书等。
（二） 事中控制
1 、经常进行现场巡视，做到每日至少巡视1－2次，发现问题及时解决纠正,做到“事不过夜”。
２、作好监理日志，对发现问题一一作好记录,对解决问题的方式、方法详细记录在案,对处理结果及时检查验收，必要时向总监理工程师汇报.
对专业工种之间发生碰、撞等问题，要立即与甲方专业工程师或设计院联系，及时参与组织协调工作,并向总监理工程师汇报。如因此而导致窝工现象，应分析原因、分清责任。
３、对设计图纸中存在的问题，随时发现随时查清,以不影响施工进度为原则。若因拖拉而导致窝工、返工现象时,应追究责任。
４、对设计院所发出的变更通知，要及时审阅确认，并以最快的速度把变更通知施工单位。
（三） 事后控制
１、对工程质量验收,严格执行<<建筑电气工程质量验收规范>>规定，逐项评定,严格把关，确保工程质量.
２、负责签写施工单位上报的质量验证单和工程计量单。对隐蔽工程的质量验证单，必须在现场检查核实，绝不能凭印象办事，对工程计量单,应根据设计图纸和现场实际、量测并依据“定额"作出认证，切忌马虎从事。
3 、对市质量监督站来现场所发现的问题,要认真对待,查证落实，该返工的坚决返工，该吸取教训的应写出书面整改措施，避免重犯.对有争议的问题,要严格以规范、标准为准绳，彻底查清、绝不能贻误工程质量。
4、对重要设备（变压器、高压、低压配电柜等）安装就位以及导线绝缘电阻测量、接地网接地电阻测量施行旁站监理，确保工程质量达到设计及规范要求。
三、 审阅图纸：审阅图纸是监理工程师的重要任务之一，力求尽可能的把问题消灭在施工之前.
１、图纸应齐全、完整
（1） 按照图纸目录，逐张核对图名图号。
（2） 每张图纸应加盖“发图专用章"。
（3） 每张图纸的标签栏,有关人员签字齐全，并有相关专业人员会签。
２、审图内容
（1） 设计方案的合理性。如有明显不合理处，应提出商讨。
（2） 技术措施是否符合国家和行业现行的规范、规定。
（3） 系统的构成是否完整。是否有错画、漏画现象.
（4） 主要设备选型技术上是否先进、经济上是否合理，特别注意是否选用了国家命令禁止的落后、淘汰产品.
（5） 图纸的绘制是否符合国家有关的制图标准。如图例符号，文字代号及有关标注。
（6） 图纸表达是否清楚，有无错画、漏画或表达模糊不清之处。
３、作好审图计录，应逐张图纸、逐条意见作好记录
４、图纸会审
（1） 根据审图记录，与设计院专业人员逐条交换意见，做到一一落实,并把设计人员的答复或解释意见,如实记录。
（2） 作好图纸会审纪要，交总监理工程师审阅。
² 重点注意图纸上的错、漏、碰问题。
² 始终把好在混凝土 墙体、梁、柱、板上的预留、预埋不得有误。
² 特别对进出建筑物与外部有关的管线的预留、预埋不得遗漏.
四、施工用电
１、施工单位应编制临时用电施工组织设计，并书面提交监理工程师审查批准。
２、进行用电设备负荷计算，并将负荷计算表附在临时用电施工组织设计书中。
３、绘制电气平面图和接线系统图，所有电气设备（包括电缆线的型号、规格必须标注清楚。
４、中性点 直接接地的系统，必须采用TN－S制。
５、防雷及接地
（1) 施工现场的起重机、井子架等高耸机械设备、在相邻建筑物防雷装置保护范围以外时应安装防雷装置，防雷装置的冲击接地电阻不大于30Ω。
(2） 各机械的防雷引下线可利用该设备的金属构件，所利用的金属构件必须保证电气上是连续通路。设备上安装的避雷针（接闪器）长度为1－2cm。
（3) 安装避雷针的机械设备上所有的电力、照明、控制和信号等的线路，应采用钢管敷设，并把钢管和设备金属构件可靠连接.
６、配电室及电气小间
(1) 配电施建筑耐火等级不低于三级，室内配置砂箱和绝缘灭火器。
配电室的门应向外开，并加锁。
（2） 配电室的净空高度不低于3M.
（3) 配电室应有良好的自然通风,并能防止雨雪的侵入和小动物的进入。
（4) 总进线配电屏(盘）上应设有有功电度表、电压表及电流表，各分路应装设电流表，计费电度表和电流表不能共用一组电流互感器，电度表需经当地供电部门检验铅封，并出具检测报告单.
7、线路敷设
(1) 架空线必须采用绝缘铜线或绝缘铝线。
(2） 架空线必须架设在专用电杆上,严禁架设在树木和脚手架上。
(3） 在同一横担上架设时，其相序的排列是面向负荷从左至右为：L1、N、L2、L3、PE
（4) 架空线电杆的拉线宜用镀锌铁线，其截面不得小于3×Ф4.0,拉线与电杆的夹角应在450－300之间。
(5） 线路末端的电压偏移不大于额定电压的5％。
(6) 电缆线应采用埋地或架空敷设，严禁沿地面明设。
（7） 电缆在室外直埋时敷设深度不大于0.6m。
（8) 橡皮绝缘电缆架空敷设时，应沿墙壁或电杆设置,并用绝缘子固定，严禁使用金属裸线绑扎。
(9) 高层建筑的临时电缆配电，必须采用电缆埋地引入,垂直敷设的电缆应充分利用在建工程的竖井、垂直空洞敷设。
（10) 室内配线必须采用绝缘导线。用瓷瓶、瓷头或塑料类等敷设，距地面不得小于2。5m。严禁在室内用单层绝缘的橡皮或塑料线，在地面上随意东拉西扯。
（11) 移动式和手持式电动工具的电源线，必须采用铜芯多股橡套软电缆或聚氯乙烯绝缘聚乙烯护套软电缆。
８、配电箱(开关箱）设置
(1） 配电箱（开关箱)应采用钢板或优良绝缘材料制作，钢板的厚度不小于1.5mm.
（2） 移动式配电箱（开关箱）应装设在坚固的支架上,进出线必须采用橡皮及绝缘电缆.
(3） 箱内的电气设备应首先安装在金属或非木质的绝缘板上,然后紧固在配电箱上。
(4) 配电箱（开关箱）的工作零线（N线）和专用保护线 （PE线)应通过接线端子连接，工作零线端子板与保护线端子板应分别设置，且工作零线端子板与保护线端子板应分别设置，且工作零线端子板必须与箱体绝缘。
（5) 户外配电箱(开关箱）必须封闭防尘，并有防雨、雪侵入措施.
(6) 配电箱（开关箱）导线的进出口，应设置在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。
(7) 金属箱体、金属安装板（条）以及箱内正常不带电的金属底座等,须与专用保护线可靠接地。
(8） 电焊设备一次侧的电源线不得随地拖拉,长度不宜大于5m，二次侧引出线宜采用橡皮绝缘铜芯软电缆，其长度不宜大于30m。
(9） 相线必须接在螺口灯头的中心触头端子上,零线接在螺纹的端子上，灯的开关必须接在相线上，严禁把开关安装在工作零线上。临时工程的照明灯具宜采用拉线开关控制.严禁在床架上装开关和插座。
9、运行管理
(1) 所有配电箱（开关箱）应每月检查和维修一次,维修人员必须是专业电工.
(2) 所有配电箱（开关箱）均应标明其名称、用途、并应作出分路标记，箱门需加锁。
(3) 配电箱（箱、盘）或线路进行检修时，应悬挂停电标志牌，停、送电必须指定专人负责。
五、电气设备验收及安装
（一） 干式变压器
1 、变压器型号、规格、电压等级符合设计要求,随产品所带技术资料齐全。产品合格证书、使用说明书、出厂试验报告。温控器说明书及通风机技术资料等。
２、变压器所带附件齐全,温控器、通风机等.
３、外观检查。金属件无锈蚀，无机械损伤痕迹，螺栓紧固牢固,设备基础浇筑面光滑，无麻面，无气泡、孔洞等。
４、变压器安装应采取防震措施，固定牢固无产生位移的可能。
５、变压器投入运行后,应测量本机噪声,测量值应小于或等于厂家提供的数据.
（二） 电动机
１、交流电动机额定电压1000V以下者,常温下测量绝缘电阻值应大于或等于0.5MΩ。
２、电机配管管口应在电机接线盒附近，从管口到电机接线盒的导线应采用金属软管保护，软管可用尼龙接头连接.室外露天电动机进线，管子要做防水弯头,进电机接线盒的导线由下向上翻，要做成滴水弯，多股铜芯线10mm2以上者，应焊铜接头或冷压接头。
３、电机外壳应可靠接地，接地线应接在电机专设的接地端子上。
４、在设备接线盒内裸露的不同相导线间和导线对地间最小距离应大于8MM，否则应采取绝缘防护措施.
(三）成套配电柜（箱）
１、产品型号、规格符合设计图纸规定，有产品合格证书。
２、外观检查
（１） 柜体无变形，无严重擦伤、划痕、碰撞等缺陷。
(２) 柜体面板油漆光滑、完整、无气泡、划痕、流痕和剥落现象.
（３) 面板上的铭牌、标志、模拟线路齐全、清晰。
（４） 绝缘子表面无裂纹，缺损等缺陷。
３、内部元器件的型号、规格符合设计图纸规定，安装牢固，操作维修方便。
（１） 落地安装的设备，其底部一般高出地面100mm左右，侧面操作的手柄离建筑物或其它设备不宜小于200mm。
(２) 基础型钢应平直，成排安装的配电柜（箱)应在同一水平线上，水平误差不大于长度的1mm/m，全长误差不大于5mm柜（箱）体之间接缝紧密，无明显缝隙.
(３） 手车柜手车推拉轻便灵活，无卡阻、碰撞现象、机械闭锁装置动作正确可靠。
(４） 抽屉柜抽屉推拉轻便、灵活,无卡阻碰撞现象，机械联锁装置动作正确可靠。
（５) 柜（箱）活动门已可靠接地,铠装电缆钢带接地良好，屏蔽电缆的屏蔽层已按设计要求可靠接地。
（６） 柜（屏、箱）安装允许偏差
垂直度1.5mm。
相邻两柜（屏、箱)顶部水平度2－5mm。
相邻两柜（屏、箱)成列，柜面垂直度1－5mm。
相邻两柜（屏、箱)间接缝2mm。
(四）非标准电气箱盒
这里主要是指非标准照明配电箱、各类控制箱、操作箱等。
１、设备进场验收检查与成套配电柜（箱）一样。
２、安装质量控制要点
(１) 箱、盒上开孔应采用机械方法，如用专制的开孔器具、不得用电焊、气焊切割开孔。
(２) 并列安装的箱盒,安装尺寸应区底边高度一致，箱、盒之间连通用短管、锁紧螺母连接。
(３) 相邻箱、盒高低差不大于0。5mm，同一室内的开关、插座安装高低差不大于5mm.
(４） 暗装箱、盒高低差按设计要求,设计无要求时，一般为箱、盒底距地面1.3m.
(５） 明装箱、盒安装高度按设计要求，设计无要求时,一般为箱、盒底边距地面1.5m。
(６) 箱、盒内应清洁、无杂物。
六、电气材料的检查验收
１、 钢管
重点查验有无产品合格证书及材质化验单;
外观检查：无锈蚀、压扁、裂缝、管内无毛刺、铁屑等，镀锌钢管的镀层均匀、光滑、无严重脱落现象.
２、聚氯乙烯塑料管
有产品合格证书使用说明书阻燃型的管子在在点燃后，离开明火即能自行熄灭。产品氧指数必须大于27。
３、钢制接线盒
产品合格证书。
外观检查。
² 钢板冲压成形,镀锌钝化处理。
² 钢板厚度1.2mm。
² 敲落孔冲压成型后已压平。
² 形状无压扁，扭曲现象。
² 铁脚齐全，可调。
² 镀层光滑，无漏镀部份。
４、安装导线
产品合格证书，严禁有扭纹、死弯和绝缘损坏等缺陷，导线绝缘层外表面印制有型号、规格、生产厂家等标志。
七、电缆线路
1、电缆敷设前须经过耐压试验,并测定泄漏电流和绝缘电阻值符合规范规定。
2、经外观检查，电缆无绞拧、铠装压扁或锈蚀、护层断裂、表面严重划伤等缺陷，电缆绝缘层外表面印制有型号、规部分格、生产厂家、生产日期等标志。
3、直埋电缆
（1） 电缆线路走向、埋深符合设计规定，埋设深度一般应大于0.7m。延直埋电缆线路的地面上每隔50m,特别是在拐弯和进出建筑物等部位应有明显的方位标志桩,并且标桩应露出地面一部分。
（2) 电缆保护管口应光滑无毛刺，固定牢固，防腐处理良好,弯曲处无压扁现象，弯曲半径符合规定。电缆出入建筑物处，保护管坡向、坡度正确，管口封闭严密.
（3）电缆在埋设前要进行现场检查，检查要点
² 沟的宽度、深度符合施工规范要求。
² 沟底是否夯实、铺垫砂土100mm厚的砂土。
² 电缆敷设作波状，备用长度为全长的1。5－2％。
² 经绝缘测试合格后,方可回填。
（4）电缆在埋设过程中应不断进行巡视，检查是否符合电缆线路施工验收规范.
² 电缆上层均匀铺设100mm厚细砂或软土；
² 在细砂或软土上覆盖保护板或砖，保护板（砖）应超过电缆两侧各50mm；
² 电缆沟回填后，其覆土应分层夯实。
4．电缆在桥架（梯架)或竖井内敷设
（1)电缆在桥架上可以无间距敷设，电缆在桥架内横断面的填充率为:电力电缆不应大于40％,控制电缆不应大于50％。
（2）电缆桥架水平敷设时支撑点或吊架间距一般为1.5－3m;垂直敷设时固定点间距不宜大于2m.
（3） 电缆桥架内的电缆在水平敷设时，电缆的首尾两端、转弯及每隔5～10m处进行固定；垂直敷设时，电缆的上端及每隔1。5~2m处应进行固定。
（4）桥架内敷设的电缆应在其首端、末端、转弯处及每隔50m处,设有电缆编号、型号及起、止点标记.
(5） 电缆桥架应固定牢靠，在转弯处能托住电缆平滑均匀的过渡,有盖板的桥架，盖板应齐全。
（6） 封闭母线水平敷设时支持点间距不宜大于2m；垂直敷设时，应在通过楼板处采用专用附件支撑。
（7）封闭母线终端无引出、引入线时，端头应封闭。
（8） 当封闭母线直线敷设长度超过制造厂给定的数值时，宜设置伸缩节;当封闭母线水平跨越建筑物伸缩缝或沉降缝时，也需采取伸缩措施。
八、配管配线
1、导线间和导线对地之间的绝缘电阻必须大于0.5MΩ.
2、钢管严禁熔焊连接。暗配管宜采用套管连接，套管长度为连接管外径的1.5～3倍，连接管的对口处应在套管中心，焊口应焊牢固、严密.明配管应采用丝扣连接，丝扣长度不应小于接头长度的1/2，在接头两端应焊跨接地线。
3、跨接地线的截面，应按钢管直径选择。如下表:
钢管直径
Φ15～Φ25（mm）
Φ32～Φ38（mm)
Φ50～Φ63(mm）
≥Φ70（mm）
跨接地线
Φ4（mm)
Φ6(mm）
Φ9（mm）或25×3扁钢
扁钢30×4（mm)
4、管子弯曲处无明显皱折，内外表面防腐处理完整。
5、明配管应排列整齐，管卡间的距离应符合下表规定：
敷设
方式
钢管种类
钢管直径（mm）
15～20
25～32
40~50
65以上
钢卡间最大距离（mm）
吊架、支架或沿墙敷设
厚壁钢管
1。5
2。0
2。5
3。5
薄壁钢管
1.0
1。5
2.0
_
管卡与终端、弯头中点、电气器具或盒（箱)边缘距离宜为150～500m.
6、暗配管保护层≥15mm.
7、钢管进入箱（盒）处应顺直、位置正确。暗配管可用焊接固定,管口露出箱（盒）长度不大于3~5mm；明配管应用锁紧螺母或护圈帽固定,露出锁母丝扣为2~3扣,管口应光滑.
8、通过建筑物沉降缝、伸缩缝必须有补偿装置，穿过建筑物和设备基础处应加保护套管。
9、管内敷设的导线其绝缘的额定电压应不低于500V，导线在管内不得有接头，在箱（盒）内导线留有适当余量。
10、金属箱(盒）、保护管必须可靠接地.
九、 槽板配线
本工程所采用的线槽一般为金属线槽。
1、线槽沿建筑物表面布置合理,固定牢固,横平竖直，槽板表面色泽均匀，无污染。
2、盖板无翘角,分支接头成丁字三角叉接，接口严密整齐。
3、线路穿过梁、墙和楼板处要加保护管，跨越建筑物变形缝处槽板应断开,导线加套保护软管并留适当余量。
4、导线在槽板内一般不允许有接头，接头应放在接线盒内。
5、槽板无劈裂或扭曲变形现象。
十、金属软管配线
1、钢管与电气设备、灯具、火灾报警烟感、温感探头等元器件间的连接宜采用金属软管或可挠金属线保护管，金属软管的长度不宜大于2m。
2、金属软管不应退绞、松散,中间不应有接头；与设备、器具连接时应采用专用接头,连接处应密封可靠。
3、金属软管的安装应符合下列要求:
(1）弯曲半径不应小于软管外径的6倍；
(2）固定点间距不应大于1m，管卡与终端、弯头中点的距离宜为300mm；
（3）与嵌入式灯具或类似器具连接的金属软管，其末端的固定管卡，宜安装在自灯具、器具边缘起沿软管长度的1m处.
（4)金属软管应可靠接地，但不得作为电气设备的接地导体。
十一、电气照明装置
1、吊扇及大于3kg的灯具安装用的吊钩、预埋件必须埋 设牢固可靠；吊扇、吊灯及其防松、防振装置齐全、可靠。
2、暗装插座、开关的预埋盒周边应无缝隙，面板安装应端正，紧贴墙面。
3、并列安装的相同型号的插座、开关距地面的高度应一致，其高差不应大于1mm，同一室内安装的插座、开关，其高度差不应大于5nmm，跷板开关边缘距门框的距离宜为0.15—0。2m。
4、灯具的吊杆应垂直、双链平行。
5、三相插座的接线相序应互相一致，单项两孔及三孔插座的接线，面对插座右极接相线，左极接工作中性线（N线)，上极接专用接地线（PE线）。
插座的接地端子不应与零线端子直接连接.
十二、配线施工
1、配线所采用的导线型号、规格必须符合设计要求.
2、三相五线制配线、其相线颜色应易于区分，相线与中性线及专用接地线颜色应不同，同一建筑物内导线，其颜色选择应统一。一般A、B、C相配线颜色应按图标规定为黄、绿、红色。中性点(N线)宜采用淡蓝色绝缘导线，保护地线（PE线)应采用黄绿色相间的绝缘导线。
3、导线的连接其芯线应采用焊接、压接或套管连接，不得采取手工铰拧连接。截面2.5mm2以下的多股铜芯线的线芯应先拧紧搪锡或压接线端子后,再与设备端子连接。
4、拨开导线绝缘层时，不能损伤芯线。芯线连接后绝缘带应包缠均匀紧密,其强度不应低于导线强度。
5、对装有漏电保护装置的线路,应作模拟动作试验，并作好记录。
6、导线在管内和线槽内不应有接头和扭结，接头应设在接线盒内。
7、配线施工后，应进行各回路绝缘检查,绝缘电阻值不得低于0.5 MΩ。
测量绝缘电阻值时，监理人员应在现场和施工人员一起实测。
十三、防雷及接地
1、避雷网和引下线的规格必须满足设计要求.
2、避雷带采用Ф8镀锌圆钢明设,其支持件均匀并符合施工验收。规范要求。
3、各层圈梁内设25×4mm扁钢，与防雷引下线焊接一体,并注意必须与预留金属构件及金属窗等金属物体可靠连接.
4、进出大楼的水管、风管、电缆铠装层及金属套管等，必须与等电位接地体可靠连接。
5、防雷引下线断接卡设置应便于检测,接逐面应度锌或镀锡，螺栓等紧固件齐全。
6、焊接连接的接地体，焊缝必须饱满，无焊渣,无明显气孔，咬肉等缺陷。
十四、火灾自动报警系统与消防联动控制系统
1、导线敷设后应对每回路导线用500V表测量绝缘电阻值,其对地绝缘电阻值不小于20兆欧。
2、探测器接线应注意极性,正极（＋）接线为红色，负（－）线为蓝色，手报按钮输出红、黑两根线，红色线接总线正极，黑色线接总线负极。
3、通讯总线在竖井或电缆沟内敷设应穿管或在金属槽内，应尽量远离动力，照明，视频线及广波线,其平行间距应大于0。5M.
4、探测器的确认灯，应面向便于人员观察的主要入口方向。
5、火灾自动报警系统通电后，应按现行国家标准对报警控制系统进行下列功能检查：
(1）火灾报警系统自检功能
(2）消音复位功能。
（3）故障报警功能。
（4）报警记忆功能。
（5)电源自动转换和备用电源自动充电功能。
（6)备用电源的欠压和过电压报警功能。
6、应分别用主电源和备用电源供电,检查系统的各项控制功能和联动功能。
7、火灾自动报警系统应在连续运行120h无故障后，按规范要求填写调试报告。
