电解锰生产用水全闭路循环生产废水回用工程建设投资可行性研究.doc

新材料科技股份有限公司生产废水回用工程可行性研究报告

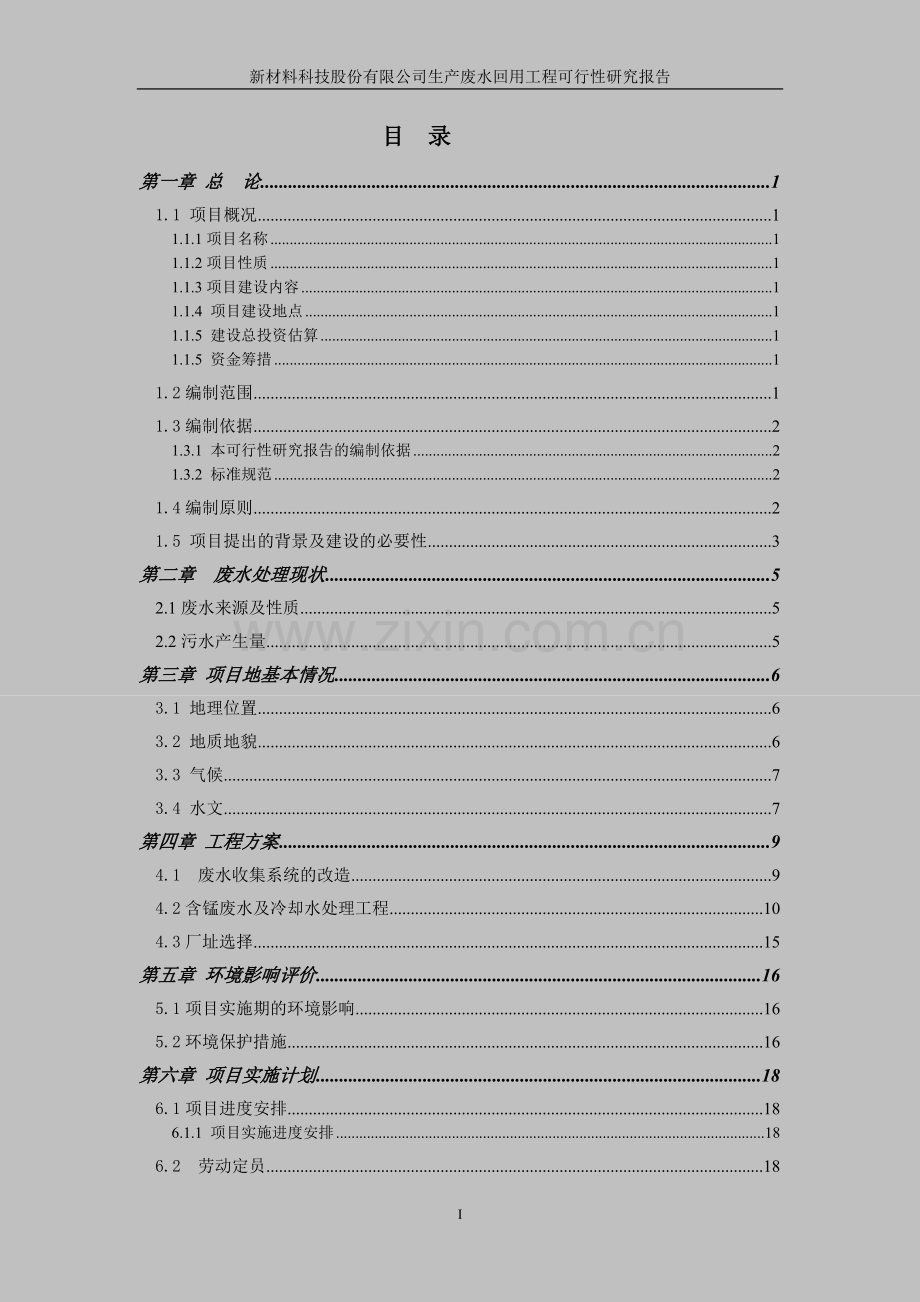

目 录
第一章 总 论 1
1.1 项目概况 1
1.1.1项目名称 1
1.1.2项目性质 1
1.1.3项目建设内容 1
1.1.4 项目建设地点 1
1.1.5 建设总投资估算 1
1.1.5 资金筹措 1
1.2编制范围 1
1.3编制依据 2
1.3.1 本可行性研究报告的编制依据 2
1.3.2 标准规范 2
1.4编制原则 2
1.5 项目提出的背景及建设的必要性 3
第二章 废水处理现状 5
2.1废水来源及性质 5
2.2污水产生量 5
第三章 项目地基本情况 6
3.1 地理位置 6
3.2 地质地貌 6
3.3 气候 7
3.4 水文 7
第四章 工程方案 9
4.1 废水收集系统的改造 9
4.2含锰废水及冷却水处理工程 10
4.3厂址选择 15
第五章 环境影响评价 16
5.1项目实施期的环境影响 16
5.2环境保护措施 16
第六章 项目实施计划 18
6.1项目进度安排 18
6.1.1 项目实施进度安排 18
6.2 劳动定员 18
6.3企业运行管理 19
6.4工程建设管理 20
6.5建设资金管理 20
6.6 项目组织管理 20
第七章 投资估算和资金筹措 22
7.1 投资估算 22
7.1.1估算依据 22
7.1.2 估算范围 22
7.1.3 建设总投资估算 22
7.2运行费用 24
7.3 资金筹措 26
第八章 项目招标方案 27
第九章 效益分析 29
9.1经济效益 29
9.2社会效益 29
9.3环境效益 29
第十章 结论及建议 30
10.1 项目概况 30
10.1.1 建设总投资估算 30
10.1.2处理规模及工艺 30
10.2 建议 30

32

第一章 总 论
1.1 项目概况
1.1.1项目名称
新材料科技股份有限公司分公司生产废水回用工程
1.1.2项目性质
污水治理工程。
1.1.3项目建设内容
新材料科技股份有限公司分公司废水治理后循环利用项目建设。
本项目是对原有废水处理系统的技术改造，采用新的处理工艺对收集后的含锰废水、冷却水进行分别处理，含锰废水处理工艺为碳铵除锰后再除氨工艺，设计处理能力为含锰废水量处理为250m3/天，循环废水处理量为1500吨/天。满足全厂对循环用水的处理要求。提高处理后的水质标准，为公司废水零排放打下基础。
1.1.4 项目建设地点
新材料科技股份有限公司分公司现有厂区内
1.1.5 建设总投资估算
项目建设总投资596.6万元，其中废水回用管道改造工程44万元，含锰废水处理工程291.51万元，冷却水处理工程193.86万元，工程建设其他费38.8万元，基本预备费28.43万元。
1.1.5 资金筹措
1、建设单位自筹项目资本239.6万元，占总投资的40%；
2、申请中央专项资金357万元，占总投资的60%。
1.2编制范围
本可行性研究报告的编制范围为新材料科技股份有限公司分公司，包括下列内容：
1、对厂区内生产废水、生活废水收集后进行处理后循环使用，对冷却水进行处理后循环使用；
2、工程投资估算、经济分析及效益分析；
1.3编制依据
1.3.1 本可行性研究报告的编制依据
（1）《中华人民共和国环境保护法》（1989）；
（2）《中华人民共和国固体废物污染环境防治法》（1995）；
（3）《中华人民共和国水污染防治法》（2008）。
（4）《中央环境保护专项资金项目申报指南(2006～2010年)》
（5）铜仁行政署办公室《关于印发<铜仁地区地面水域水环境功能划类规定>的通知》（铜署办【1994】93号）
（6）《湖南、重庆、三省（市）交界地区锰污染整治方案》
（7）《湖南、、重庆三省(市)交界地区电解锰行业污染整治验收要求》(环函[2005]387号
（8）《关于下达2010年第二批省级环境污染限期治理任务的通知》黔环通【2010】89号
（9）铜仁地区财政局、铜仁地区环保局《关于申报2010年度“锰三角”环境综合整治项目的报告》铜地财建[2010]26号
1.3.2 标准规范
（1）中华人民共和国国家标准《地表水环境质量标准》（GB3838－2002）；
（2）中华人民共和国国家标准《地下水质量标准》（GBT14848－93）；
（3）中华人民共和国国家标准《空气环境质量标准》（GB3095－1996）；
（4）《建筑施工场界噪声限值》（GB 12523－1990）
（5）《污水综合排放标准》（GB8978－96）；
1.4编制原则
（1）贯彻国家关于环境保护的基本国策，执行国家规定的相关法规、规范及标准，对厂区内生产废水、生活废水、循环水进行治理，充分发挥项目的社会、经济及环境效益；
（2）根据水质污染特点和特定环境，因地制宜，通过技术经济比较，选择安全可靠、技术先进、成熟、实施费用节省、管理简便的处理方案，确保治理效果。
（3）根据受污染水质和处理要求，合理选择工艺路线，要求处理技术先进，工艺自动化程度高，运行稳定、可靠。在满足处理要求的前提下，尽量减少投资和运行费用。
1.5 项目提出的背景及建设的必要性
松桃县境内矿产资源十分丰富，锰矿资源尤为得天独厚，其质优量大居全国第三，占全国总储量的40%，占省锰矿储量的70%，且分布集中，品位均在20%左右。年开采能力80万吨，全县锰矿储量约6000万吨。2003年来，县委县政府抓住西部大开发机遇，大力实施“工业兴县”战略，通过招商引资，松桃县锰矿系列加工工业如雨后春笋，发展壮大。截止2009年4月，松桃苗族自治县辖区内有锰矿开采企业25家，年开采能力80万吨（全县锰矿保有储量约6000万吨，约占全国总储量的10％）；锰粉加工企业78家，生产能力110万吨/年；电解金属锰生产企业10家，设计生产能力14万吨/年。这些均是全县涉锰污染源所在地。
省松桃苗族自治县（以下简称“松桃县”）、重庆市秀山土家族苗族自治县和湖南的花垣县，被称为中国的“锰三角”。近几年，“锰三角”的锰矿产业迅速发展，在给当地经济发展做出贡献的同时，也给环境带来严重污染，特别是在省与省交界的敏感区域的水质污染尤为突出，引起了党中央的高度重视。
中共中央胡锦涛总书记和国务院曾培炎副总理2005年先后对 “锰三角污染”分别作了重要批示，要求协调政府，制定方案，狠抓落实，务求实效。胡锦涛总书记对湖南、重庆、三省（市）交界地区锰行业污染问题的批示：“要明确责任，加强督查，务见成效”，曾培炎副总理的批示：“下一步工作关键是会同三省加强协调，抓好督办和落实，务必将这次治理整改工作抓出成效。同时，要举一反三，总结经验，探索交界地区污染治理的治本之策”。
为贯彻中央和国务院领导同志的批示精神，国家环保总局制定下发了《湖南、重庆、三省（市）交界地区锰污染整治方案》和《湖南、重庆、三省（市）交界地区锰行业污染整治督查工作方案》，要求各地要结合实际，制定污染整治规划以及具体实施方案。省政府、地区行署领导，省环保局、地区环保局领导多次带队到该县电解锰生产企业检查，对污染整治工作作出了重要指示，要求严格按照国家环保总局制定的工作方案和验收要求抓紧落实。
新材料科技股份有限公司是以中央直属大型科技企业--长沙矿冶研究院为主要发起设立的高科技上市公司。公司技术实力雄厚，通过了国家科技部和中国科学院主持的高技术企业认定，是我国电子基础材料、高效结构材料、电源材料研究开发和生产的重要基地。新材料科技股份有限公司分公司是公司在成立的分公司，主要生产电解金属锰系列产品，年产2.0万吨高纯电解金属锰，由公司全资投入，总投资1.47亿元。分公司坐落于中国“锰三角”之中心，省松桃苗族自治县，总建筑面积4.5万平方米。目前分公司共有员工476人，其中技术人员58人。分公司每年可实现销售收入1．53亿元,利润1357万元，实现税收617万元，为地方经济做出了贡献。
湿法冶炼电解锰生产中需要大量的水进行冷却、冲氨、清洗等，产生大量废水，其中冷却水占大部分，工艺废水占小部分，但工艺废水含锰、铬等污染物，若不经处理直接排放，将造成环境污染。
现厂里冷却水未处理，对含铬废水、含锰废水已分别收集和处理。但由于处理工艺陈旧和不完善，废水中的锰没有得到利用、废水的排放和回用不能完全达到相应的环保要求和生产回用水要求，因此对废水进行源头控制、分类收集处理循环使用是电解锰企业必须解决的环保问题。
新材料科技股份有限公司拟对原有废水处理工艺进行改造，采用的新工艺将含锰废水处理后，可回收废水中的锰离子，处理后的废水可回用于生产，冷却水处理后可全部回用，确保了废水中污染物的含量降到最低，达到相应的环保要求。因此新材料科技股份有限公司分公司采用新工艺建设废水循环利用工程是必要的。

第二章 废水处理现状
2.1废水来源及性质
湿法冶炼电解锰生产中需要大量的水进行冷却、冲氨、清洗等，产生大量废水，其中冷却水占大部分，工艺废水占少量，但工艺废水含锰、铬等污染物，不能直接排放或回用。分公司现已对含锰废水和含铬废水分开收集和处理。冷却水未处理，直接回用或不定期部分外排。
含锰废水：是指清洗隔膜袋和滤布产生的废水、清洗锰板阴极板、清洗场地、车间职工生活洗浴水。
现含锰废水的处理工艺是：通过添加石灰将PH调至11，将废水中的锰转化为氢氧化锰沉淀，然后将沉淀压滤后做废渣排放，废水经加硫酸调整PH到7-8后返回工艺中的清洗工序使用。
含铬废水：刚出槽的电解锰活性非常高，在空气中易被腐蚀变色，需要进行表面钝化处理，以提高耐腐蚀性能，目前使用的钝化剂为重铬酸钾，其钝化金属锰表面后，极板需清洗。极板钝化清洗时产生的废水，主要为Cr3+、Cr6+含铬废水。现含铬废水处理采用加硫酸亚铁做还原剂，再加入石灰调整PH到7-8，生成氢氧化铬沉淀物，沉淀物经压滤后送专门的场所存放，废水再汇入锰废水处理系统统一处理。
冷却水：由于工艺的原因外排的冷却水达不到要求，外排的冷却水没有与雨水、车间洗涤水分开，出现了冷却水污染后超标排放，冷却水虽然闭路循环，但有的管道破损渗漏输送，使污染物进入了冷却水循环系统污染了冷却水，为不使设备损坏将不定时排放废水，排放的冷却水超出国家标准。
2.2污水产生量
根据厂方现场实测及多年经验，含锰废水产生量为250吨/天。循环废水处理量为1500吨/天。

第三章 项目地基本情况
3.1 地理位置
松桃苗族自治县位于东经108度35分42秒至109度23分30秒，北纬27度49分40秒至28度30分20秒，地处省东北部，渝、湘、黔三省（市）交界处。东邻湖南省花垣县、凤凰县，南连省铜仁市、江口县，西接印江县、沿河县，北与重庆市秀山县、酉阳县接壤。县域东西长77.50公里，南北宽75公里，总面积3400平方公里。
本项目所在地世昌乡麻旦村，位于梵净山麓、松江峡谷东面，东接盘石镇，南与蓼皋镇扒龙村、长坪乡交界，西与西南分别与蓼皋镇毗邻，交与长兴镇接壤。
3.2 地质地貌
松桃县地处武陵山脉主峰梵净东麓，向东缓缓过渡到湘西丘陵的斜坡地带。总观全景,从西向东主要褶皱依次排列是梵净山弯隆背斜(包括西北黑水溪弯隆),总岭向斜(包括西南普觉逆淹向斜),八字坡背斜(包括落塘短轴背斜),加上境内几个规模较大的断层切割改造,使其地质构造显得十分复杂。西部的梵净山弯隆轴部为梵净山群地层（牛风包一带），弯隆外围为板溪群的浅变质地层（如高硐、木耳、落满等地）。中北部的总岭向斜，轴部出露志留纪中统地层，沿向斜两翼分别依次出露志留纪中统、奥陶纪、寒武纪地层。中南部的普觉向斜呈北北东延伸，向斜轴部受逆断层的破坏，其地层倒转，从而大量出现震旦纪和板溪群地层。东部偏南的八字坡背斜呈北北东延伸，轴心出露有板溪群、震旦纪地层，但因背斜西翼受水田坝大断层切割改造，使地层出现的顺序受到破坏，东翼仍为从老到新排列。此外，在本县的南部及北部呈北东东延伸的断层也比较发育，如候溪屯、红岩、长兴等断层，但此类断层形成时间较晚，将早期形成的褶曲和断裂明显挫断。由此看出，本县各种地质构造的生成绝非一次构造运动所完成，而是经历了四次大的造山运动和一系列溶蚀、侵蚀作用，结果才形成东西部高，南、北部略高，中部低的低山丘陵河谷盆地形态。本县地貌基本特征：一是东西部高，中部低，起伏较大，平均海拔650米，切割较强；二是侵蚀、岩溶地貌分布广泛，发育强烈；三是地貌类型多样，不仅有山地，而且还有丘陵、盆地和河谷阶地。
项目所在地世昌乡地势呈南北长、东西短，且多为低山丘陵地貌，海拔在450—650米之间，境内以寒武系地层广泛分布。
3.3 气候
松桃县属中亚热带季风湿润气候区。气候温和，雨量充沛，四季分明，季风气候明显。具有冬少严寒，夏少酷热，无霜期长，全年降水分配不匀，夏多伏旱，秋多阴雨，日照较少等特点。本县地形地貌复杂，高差悬殊。温度的变化随海拔高度增加而降低。全县年平均温度12-16.80C之间，最热的七月份日均27.30C，最冷的一月份日均气温4.30C，全年总积温暖58000C，年活动积温为止5138.90C，日均气温稳定在职10左右的日数为198-224天，无霜期为293天，年平均日照数为非作1228小时。年降水量1378.3毫米，平均年雨日为183天。县内中部和南部有20个乡海拔在600米以上，年平均温度在160C以上，为本县高温区。东部芭茅、盘石和西部石良、丰岩、乌罗、高硐等6个乡，海拔高度800-1135米，年平均温度12-13.50C，为本县低温区。其余34个乡海拔高度在600-800米之间，为本县过渡地带，年平均温度14-15.50C。由于地形特点和海拔高度悬殊，中部松江与东部芭茅两地，水平距离不到10公里，两地年平均温度相差30C。西部高硐与冷水两地相距不远，但海拔相差635米，年平均温度相差3.30C，气温的地域差异明显。
项目所在地属温暖湿润亚热季风气候，且气候温热，光照充足，雨量充沛，年平均气温在19℃，年平均降雨量1400mm，无霜期291天。
3.4 水文
一、河流水系
松桃县县属长江流域的沅江水系和乌江水系。河长大于10公里、集雨面积大于20平方公里的河流有37条，河道总长744.9公里，属沅江水系的松江流域有21条，锦江流域有13条；属乌江水系的乌江流域有3条。
松江河是贯穿本县的最大河流，发源于县境西部的三阳乡，向东流经中部地区，穿过县城向东北流入湖南省花垣县。松江河共有14条一级支流和6条二级支流，河全长115公里，集雨面积1549平方公里，占全县总土地面积的54%，河流比降4.78，落差550米，多年平均流量44.39立方/秒，文山河上、中游河床平坦，河谷较开阔，多为沿河台地，下游河床切割较深。本治理工程即为文山河的二级支流，地处世昌乡犀牛洞。
河界银河为本县第二大河，发源于湘西的腊尔山，上游河谷较下游平坦，下游切割较深。全河比降为4.89，在县境南端汇入锦江流域的小江。河长52.1公里，落差225米，集雨面积403平方公里，多年平均流量10.56立方/秒；较大的支流是花垣河。
甘龙河是松桃县第三大河，发源县境西部的石梁乡，自南向北流经甘龙区域中心，在北部的瓦溪乡流出县境。河长41公里，比降为10.83，落差440米，集雨面积302平方公里，多年平均流量6.09立方/秒；自甘龙镇以下田高水低。
全县除上述三大主要河流外，属锦江流域的支流不定期有高洞河、寨音河、沙坝河、牛郎河、地所河、当领河、乌槽河；属乌江流域的支流不定期有石梁河、麻兔河。这些河流的主要特点是上游平坦，下游深切。
二、水文条件
本县地处中亚热带季风气候区，气流受西部梵净册所阻，形成西南以寨英镇为暴雨中心，西北部主要受梵净山穹隆的三阳褶皱影响，雨量比西南部减少，东部和北部的雨量也少于西南部。本县是多雨区，多年平均降水量为1378毫米，总水量39.52亿立方米,变差系数为0.16。根据水量估计，本县多年平均径流深889毫米，径流总量25.41亿立方米,以西南部寨英的1150毫米最大，西北部的700毫米最小。本县多年平均陆地蒸发量为493毫米，干旱指数0.36。其中乌江流域多年平均陆地蒸发量为461毫米，干旱指数0.42；松江河流域多年平均陆地蒸发量为523毫米，干旱指数0.37；锦江流域多年平均陆地蒸发量为511毫米，干旱指数0.35；丰水年径流量30.24亿立方米,偏枯年径流量21.10亿立方米,最枯年径流量16.26亿立方米。文山河属于松江河的支流，具有洪水汇流快及暴涨暴落得特点，年平均流量为5.1 m3/s，枯小流量为0.44 m3/s，属Ⅲ类水体。

第四章 工程方案
4.1 废水收集系统的改造
生产中废水的零排放是源头的控制，减少废水量的产生，避免各种废水交叉。含铬废水、含锰废水要分别收集后处理，由于原有废水收集管道系统老化破损，本次改造将对原有废水收集系统进行改造，减少废水在输送传递过程中的渗漏，杜绝废水的漏损及对地面的污染。

序号
工程名称
规格型号
数量
备注
一
废水回用管道改造

1、
电解车间清槽、洗阳极渣、阳极板水管改造
Ф250mm镀锌管800米
Ф150mm镀锌管1600米
1800米

2、
电解车间打扫卫生、冲洗剥离后阴极板水管改造
Ф150mm镀锌管

1000米

4.2含锰废水及冷却水处理工程
根据污水水质和处理要求，合理选择工艺路线，要求处理技术先进，工艺自动化程度高，运行稳定、可靠。在满足处理要求的前提下，尽量减少运行费和投资。
设备选型要综合考虑性能、价格因素，设备要求高效节能，噪音低，运行可靠，维护管理简便。
废水处理站平面和高程布置要求紧凑、合理、美观，实现功能分区，方便运行管理。
工程设计包括处理工艺的选择、污水处理构筑物、污水处理设备和管材及电气控制系统设计。
一、设计规模
该项目设计含锰处理废水量为250m3/天，循环废水处理量为1500吨/天。
含锰废水进水水质：PH值在4-6之间；含锰1000mg/l；
含锰废水出水水质：PH值在7~8之间；锰小于2mg/l；碳铵除锰效率大于97%，形成沉淀中全锰和二价锰之差在1%以内。
冷却水进水水质：PH值在7~8之间，锰浓度小于10mg/l；
冷却水出水水质：PH值在7~8之间，锰浓度小于0.1mg/l；
二、含锰废水处理工艺
1、除锰工艺
将适量的含锰废水加入沉锰桶，加入少量石灰将废水PH值调到7～8，检测废水锰浓度，计算锰量，按化学反应式计算碳铵用量，按理论量1～1.2倍投加碳铵，反映半小时后，压滤。滤液输送至曝气池，进行曝气处理，曝气半小时后，废水通过锰砂过滤池，进一步除锰，从锰砂过滤池流出的清水流入收集池回用。滤渣收集作为矿粉使用。锰砂过滤池出水流量下降较大时，要进行反冲洗操作：将收集池中的清水从锰砂过滤池出水口泵入锰砂过滤池，将从锰砂过滤池冲出的含细小颗粒的废水收集，压滤，滤液可返回清水收集池，渣可投入化合桶除铁。
除锰原理：在含锰废水中加入碳铵等碳酸盐，将锰以碳酸锰的形式沉淀而去除，其反应式为：MnSO4+2NH4HCO3＝MnCO3↓+ (NH4)2 SO4+H2O+CO2↑
通过碳铵沉淀，将废水中锰的浓度大幅降低，再通过在低浓度的含锰废液中加入氧化剂或鼓入空气使水中溶解足够多的氧，在锰沙和生物细菌的催化作用下，将锰氧化以沉淀的形式析出，从而达到除锰的目的。
2、除锰工艺特点
1） 除锰剂采用碳铵后，除锰工序PH可在7-8之间进行，使用的石灰量比原工艺有较大减少，并不需加硫酸回调PH。（原工艺除锰需在PH为11时进行，除锰后废水需加硫酸调整水质至中性）。
2）产生可回收利用的碳酸锰，碳酸锰溶液是电解锰生产的主要原料。
3）由于除锰时PH在7-8，除锰后的水不用加酸调整。
4）采用新工艺后处理费用与原来工艺差不多，但可回收碳酸锰做原料使用。
3、 除氨工艺
废水闭路循环使用一段时间后，其硫酸铵含量会达到较高的浓度，如果继续使用，一方面由于硫酸盐（主要是硫酸铵和硫酸镁）结晶造成管道阀门的堵塞，影响生产，另一方面如果操作人员误操作，用含硫酸盐较高的水去冲洗产品可能会造成产品含硫超标，因此必须对其进行处理，降低其中硫酸盐的含量。
其处理工艺为：
将适量的硫酸铵和硫酸镁的废水加入蒸氨桶，再往蒸氨桶泵入适量的石灰水，使蒸氨桶内溶液的PH值大于12，并蒸汽加热至桶内溶液沸腾；用抽风机将蒸氨桶内溢出的氨气引入吸收塔，同时在吸收塔内喷水或稀氨水吸收氨气，并对所得氨水进行冷却。当循环吸收至氨水浓度变化不大时，停止蒸氨，对蒸氨桶内溶液进行压滤，滤液自流至污水站进行调酸处理，废渣车运至渣场。当氨水达到生产上使用的浓度后，泵送至生产上使用。
1） 蒸氨原理：(NH4)2SO4+Ca(OH)2=CaSO4↓+2NH3↑+2H2O（加热）；
MgSO4+Ca(OH)2=CaSO4↓+ Mg(OH)2↓；
NH3+H2O= NH3·H2O（冷却）；
(NH4)2SO4大于40g/L；
2）蒸氨条件：搅拌、煮沸、PH值12以上；
3）蒸氨后滤液成分：NH4+小于500mg/l；SO42-小于2g/L；
4) 蒸得的氨水可满足生产使用要求；蒸氨操作估计一个月一次；
5) 该工艺前段用碳铵沉锰操作在原来污水站完成，碳铵沉锰后滤液新修水池收集，用泵运送到厂区锰盐车间蒸氨，蒸氨后滤液自流至原污水站调酸回用。
4、除锰工艺流程图
废水
搅拌沉锰
碳铵
少量石灰
过 滤
碳酸锰矿粉渣
滤液
曝气或加双氧水等氧化剂
锰砂过滤
存储池
回用
定期反冲洗
反冲洗废水压滤
滤液
氧化锰废渣

图4－1 除锰工艺流程图

5、 除氨工程工艺流程图
硫酸铵浓度大于40g/l的含锰废水
搅拌沉锰
石灰
碳铵
过滤
渣运走
滤液收集池
搅拌高温高PH值蒸氨
石灰
蒸汽
冷却吸氨制氨水
过滤
渣运走
硫酸回调PH值
回用
氨水收集桶
小部分

图4－2 除氨工艺流程图

6、主要构筑物设备表
表4-3 除锰工程构（建）筑物设备一览表

序号
构筑物名称
规格尺寸L×B×H
数量
备注

除锰工艺

一
主要构筑物

1
废水收集桶
Φ5m，h6.3m
2个
钢混结构，地面以下
2
调节池
10×6×3m
2个
钢混结构，地面以下
3
沉锰池
Φ5m，h6.3m
2个
钢混结构，半地面以上
4
曝气池
5×5×4m
2个
钢混结构，地面以上
5
锰砂过滤池
5.3×1.7×3.0m
2个
钢混结构、地面以上
6
反冲洗水收集池
Φ4m，h3m
1个
钢混结构、地面以上
7
清水池
10×10×3m
1个
钢混结构、半地面以上
8
压滤机室
10×7m
1个

9
石灰乳化池
90 m3

二
主要设备

废水收集桶配套设备

搅拌机
功率：3kw
2套

砂浆泵及电机
Q=15m3/h,H=30m,5kw
2套

板框压滤机
S=20m2，液压明流
2台

沉锰池配套设备

搅拌机
功率：4.5kw
2套

自动加药机
BHJY系列
电机功率0.55Kw
拌罐容积0.5m3
1套

砂浆泵及电机
Q=30m3/h,H=40m,10kw
2套

板框压滤机
S=50m2，液压明流
2台

曝气池配套设备

风机
回转风机：HZ-100S
2台

风机房
内尺寸4.0×6.2×3.0m
1个

无堵塞曝气头
Φ300mm
50个

锰砂过滤池配套设备

锰砂
粒径Φ1.2～2.0mm
18m3

滤板
厚200mm，带滤水帽
18m2

反冲泵
ISW100-250
1台

反冲洗水收集池配套设备

搅拌机
功率：3kw
2套

砂浆泵及电机
Q=15m3/h,H=30m,5kw
2套

板框压滤机
S=20m2，液压明流
2台

石灰池

搅拌器

2台

石灰添加泵

2台

除氨工艺

一
主要构筑物

废水收集池
Φ5m，h6.3m
2个

沉淀蒸氨槽
Φ2.5m，h2.8m
2个

氨气吸收塔
Φ1.6m，h6m
1个

二
主要设备

搅拌机
功率：5kw
2套

砂浆泵及电机
Q=120m3/h，H=40m，N=37KW
2套

板框压滤机
S=100m2，液压明流
2台

列管冷凝器
50M2
2套

砂浆泵及电机
Q=50m3/h，H=40m，N=12KW
1套

抽风机
45Kw
1套

三、冷却水处理工艺
1、工艺流程
冷却水循环系统由于管道的漏损和工艺管道的交叉污染，在循环一段时间后会有锰离子超标，一般发现冷却水含锰超标时，其中锰浓度在10mg/l以下，此时通过本工艺处理，出水锰浓度可降至0.1 mg/l以下。
处理原理：通过在低浓度的含锰废液中加入氧化剂或鼓入空气使水中溶解足够多的氧，在锰沙和生物细菌的催化作用下，将锰氧化以沉淀的形式析出，从而达到除锰的目的。
冷却水
滤液
存储池
锰砂过滤
曝气或加双氧水等氧化剂
氧化锰废渣
反冲洗废水压滤
定期反冲洗
回用

2、主要构筑物设备
反冲出水
渣车运走
板框压滤机
反冲洗水收集池
反冲泵
清水池
锰砂滤池
曝气池
风机
调节沉淀池
砂浆泵
集水桶
冷却水

返回清水池

砂浆泵

渣车运走

3、主要构筑物设备表
序号
构筑物名称
规格尺寸L×B×H
数量
备注
一
主要构筑物

1
废水收集桶
Φ5m，h6.3m
2个
钢混结构，地面以下
2
调节池
10×6×3m
2个
钢混结构，地面以下
3
曝气池
5×5×4m
2个
钢混结构，地面以上
4
锰砂过滤池
10.6×1.7×3.0m
2个
钢混结构、地面以上
5
反冲洗水收集池
Φ4m，h3m
1个
钢混结构、地面以上
6
清水池
10×10×3m
1个
钢混结构、半地面以上
7
压滤机室
10×7m
1个

8
风机房
内尺寸8.0×6.2×6.0m
1个

二
主要设备

Φ5m，h6.3m

废水收集桶配套设备

搅拌机
功率：3kw
2套

砂浆泵及电机
Q=30m3/h,H=30m,10kw
2套
Φ4m，h3m

板框压滤机
S=50m2，液压明流
2台
10×10×2m

曝气池配套设备

风机
回转风机：HZ-200S
2台

无堵塞曝气头
Φ300mm
200个

锰砂过滤池配套设备

锰砂
粒径Φ1.2～2.0mm
36m3

滤板
厚200mm，带滤水帽
36m2

反冲泵
ISW200-250
1台

反冲洗水收集池配套设备

搅拌机
功率：3kw
2套

砂浆泵及电机
Q=15m3/h,H=30m,5kw
2套

板框压滤机
S=20m2，液压明流
2台

4.4厂址选择
1、水处理厂选址要求和条件
（1）厂址应位于所有应治理废水的最低处，并尽可能地通过自流最大限度地接纳煤矿酸性废水；
（2）厂址应具备较好的工程地质条件及足够的用地面积；
（3）厂址应便于污水的收集、输送及治理后达标水和污泥的排放和回用；
（4）厂址应考虑汛期不受洪水威胁；厂址应具备方便的交通运输和供电条件；
2、污水处理厂场址选择
含锰废水处理站，位于原污水处理站处，利用现有空地200 m2建设新处理设施有足够位置，冷却水处理系统位于原冷却水池旁有空地150 m2。
厂址紧邻厂区排水口，污水的收集、输送路径短，治理后达标水由清水池处返回生产系统使用。

第五章 环境影响评价
建设生产废水处理项目，其目的是为了解决废水的环境污染问题，但在治理环境污染的同时，它也有对环境产生不利影响的一面，因此在建设过程中，必须将这种影响降到最低，达到国家制定的有关标准。对本工程在建设过程中可能出现对环境的不利影响因素，施工单位应在建设单位的协助、监督之下制定相应的环境保护对策，经环境部门批准后才能进行施工。
5.1项目实施期的环境影响
（1）施工噪声影响
施工期的噪声主要来自施工机械和运输车辆噪声，特别是在夜间施工，噪声将影响周围居民的工作和休息，所以在施工过程中尽量严格控制夜间施工，将影响降低到最小，施工期间噪声必须符合《建筑施工场界噪声限值》（GB 12523－1990）标准。
（2）空气污染
施工期间的挖方堆土裸露在外，风旱致干，车辆过往时尘土飞扬，使大气中悬浮颗粒含量增加，严重影响大气质量，对周围居民生活带来不便。
（3）对绿化的影响
施工时，有关的绿化用地将不可避免地受到影响，临时公路的开挖，都将损坏已有的树木及草地，施工时应注意保护已有树木、植被，能够移栽的尽量移栽，施工结束后尽早补栽树木或花草。
5.2环境保护措施
（1）对施工噪声的控制
施工中不可避免地存在噪声，为了减少对周围居民的影响，在晚上十时至次日清晨应选择低噪声机械或采取其它有效措施，以保证周围居民区的声环境质量，夜间尽可能少施工。
（2）减少尘土对空气的污染影响
为减少空气中的尘土含量，在晴天高温时尽量少动堆土，或在堆土表面洒水以减少尘土进入空气中，弃土装载不要超载，沿途有撒落时应及时清理，尽量不要破坏周围植被，以缩小尘土的扩散范围。
（3）植被保护
施工时应尽量不挖掘树木和草地，对被破坏的树木和草地在条件成熟时尽快补栽，以保护环境。

第六章 项目实施计划
6.1项目进度安排
根据国家对基建项目的管理程序，治理项目的实施按如下程序进行：
1、可行性研究报告和环境影响评价报告的编制及对这两个报告的论证和批复。
2、工程设计阶段：初步设计和审查；施工图设计和交底会审。
3、选择施工单位和监理单位，工程施工，竣工和验收。
6.1.1 项目实施进度安排
表6-1建设项目实施计划
序号
项目
2010年
2011年
8
9
10
11
12
1
2
3
4
5
6
7
1
可行性研究、环境影响评价编制及审批

2
初步设计及审查

3
征地

4
施工图设计

5
地勘

6
土建施工

7
设备订货及制造

8
设备进场安装

9
项目调试及人员培训

10
项目验收

6.2 劳动定员
参照2001年《城市污水处理工程项目建设标准》以及《城镇污水处理厂附属建筑和附属设备设计标准》并结合本污水处理厂的实际情况，确定定员编制。
工作制度：生产部门和相应的管理部门为三班八小时工作制。

. 表10-1 污水处理厂定员表
序号
工作部门或工种
实际工作人数
总人数
备注
白班
中班
夜班
合计
1
厂长
1

1
有关部门领导兼任
2
财务科
1

1
财务专业人员兼仁
3
技术科
1

1
中级职称以上人员兼任
4
加药工段
1

1
普工
5
生产工段
1

1
普工
6
设备操作
1

1
专业技术人员

专职人员合计
3

3

人员安排及分工：
管理人员、技术人员负责处理站站内事务安排及负责解决运行过程出现的技术问题；操作维护保养员负责污水处理站内的日常操作、维护保养工作
厂内人员必须培训上岗，在上岗前须掌握生产技能，熟悉生产环节。教培部门需有计划地组织进行安全、技术及维修等的专项培训，聘请有关专家进行技术咨询，现场指导，不断传授新知识，新技术。人员培训主要是对控制室操作人员进行控制仪器、设备的培训操作以及水处理基本理论培训。
6.3企业运行管理
运行管理是对污水处理站活动进行计划、组织、控制和协调工作。主要包括质量监测管理、操作管理、设备管理、工艺技术管理、安全生产管理。建立各项规章制度，落实责任制，确保污水处理站的正常运行。
（1）建立、健全完备的生产管理组织机构；
（2）对职工进行必要的资格认证和审查；
（3）操作人员上岗前必须经专业技术培训并考试合格；
（4）聘请有实际经验的技术人员负责厂内的技术工作；
（5）建立、健全岗位责任制、安全操作规程以及工厂管理规章制度；
（6）对工作人员实行定期考核奖惩制度；
（7）组织专业技术人员提前上岗，参与施工、安装、调试、验收等，为今后的运转奠定基础；
（8）组织参加矿井污水处理行业技术情报的交流活动。
（9）会同环保部门监测水质。
（10）对出厂水质、水量进行监测并对数据进行整理分析，建立运行技术档案；
（11）根据水质、水量的变化及时调整运转工况；
（12）根据实际情况及时调整中心控制系统，为出水达标、节省能耗提供保证。
6.4工程建设管理
建设单位必须严格执行有关法律、法规、规章和工程建设强制性标准，依据批准的设计文件组织工程建设，对工程质量负总责。应依法对工程建设项目的勘察设计、施工、监理进行招标，并应在所签订的合同中依法明确质量目标、责任。应督促建设工程的勘察设计、施工、监理单位按照投标承诺和合同约定落实组织机构、人员和机械设备，以保证工程质量。认真组织编制工程项目施工组织设计，并应加强基础技术资料管理，保证竣工文件符合要求。
监理单位严格执行有关法律、法规和规章，依照有关规程、规范、标准、批准的设计文件和委托监理合同实施监理，并对施工质量承担监理责任。
6.5建设资金管理
本项目是申请环保专项基金贷款项目，建设单位须严格按照项目建设计划编制项目实施方案，及时组织实施，不得随意调整实施地点及范围，缩小或扩大建设规模，不得改变资金用途。要严格执行资金使用和管理制度，严格执行中央环境保护专项资金项目申报指南（2006～2010年）和黔环发[2004]第5号文《关于加强和规范环境保护专项资金使用管理的通知》。为确保资金安全、有效、合理使用，须设立专项资金专户，采取专人、专账、专项管理，实行资金封闭运行。
6.6 项目组织管理
项目由县环保局组织实施，为保证项目顺利实施并
