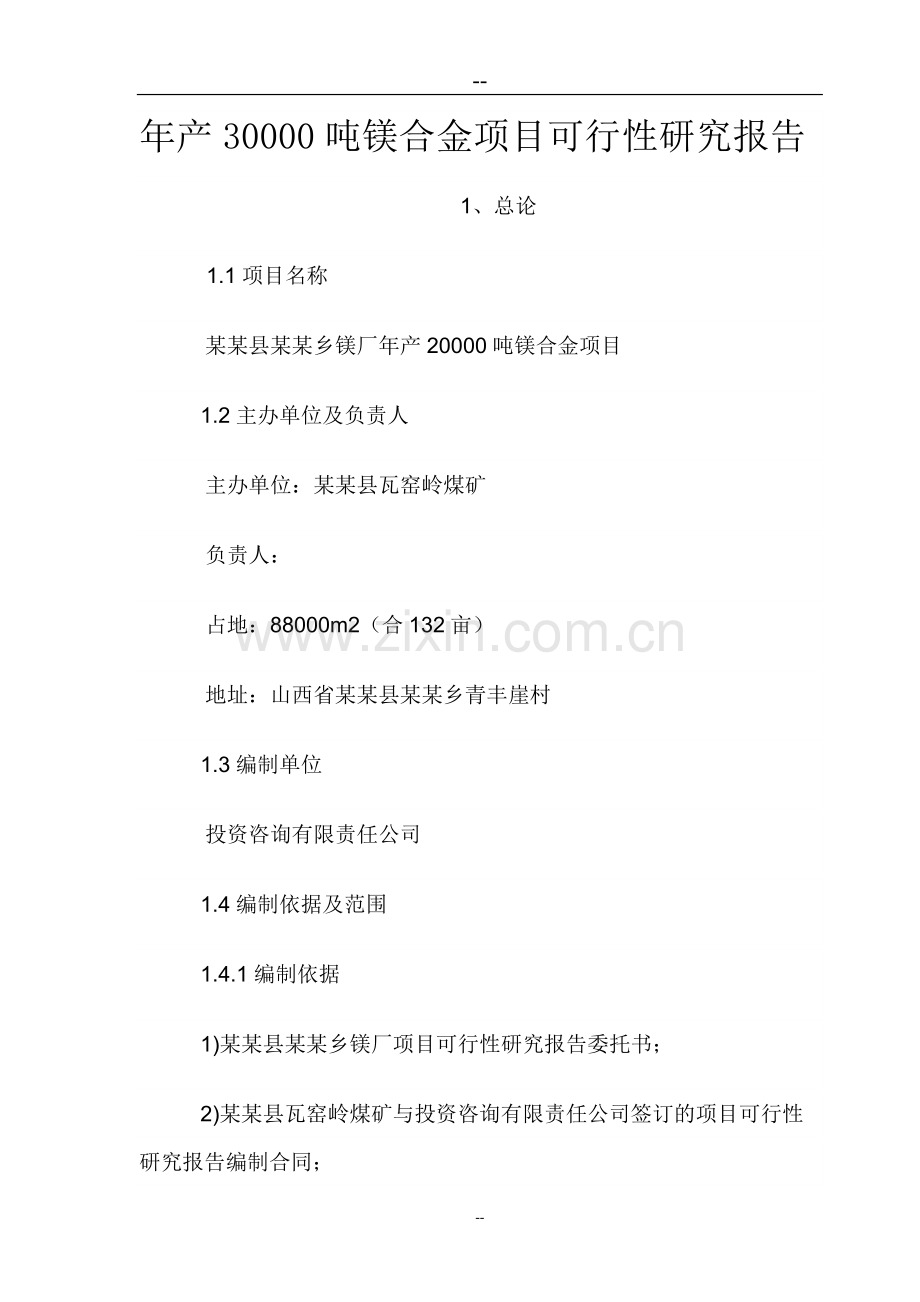

1、-年产30000吨镁合金项目可行性研究报告1、总论 1.1项目名称 某某县某某乡镁厂年产20000吨镁合金项目 1.2主办单位及负责人 主办单位:某某县瓦窑岭煤矿 负责人: 占地:88000m2(合132亩) 地址:山西省某某县某某乡青丰崖村 1.3编制单位 投资咨询有限责任公司 1.4编制依据及范围 1.4.1编制依据 1)某某县某某乡镁厂项目可行性研究报告委托书; 2)某某县瓦窑岭煤矿与投资咨询有限责任公司签订的项目可行性研究报告编制合同; 3)某某县某某乡镁厂年产20000吨镁合金项目可行性研究报告; 4)某某县供电局关于某某乡镁厂用电的公函; 5)某某县水资源委员会关于某某乡镁厂用水的

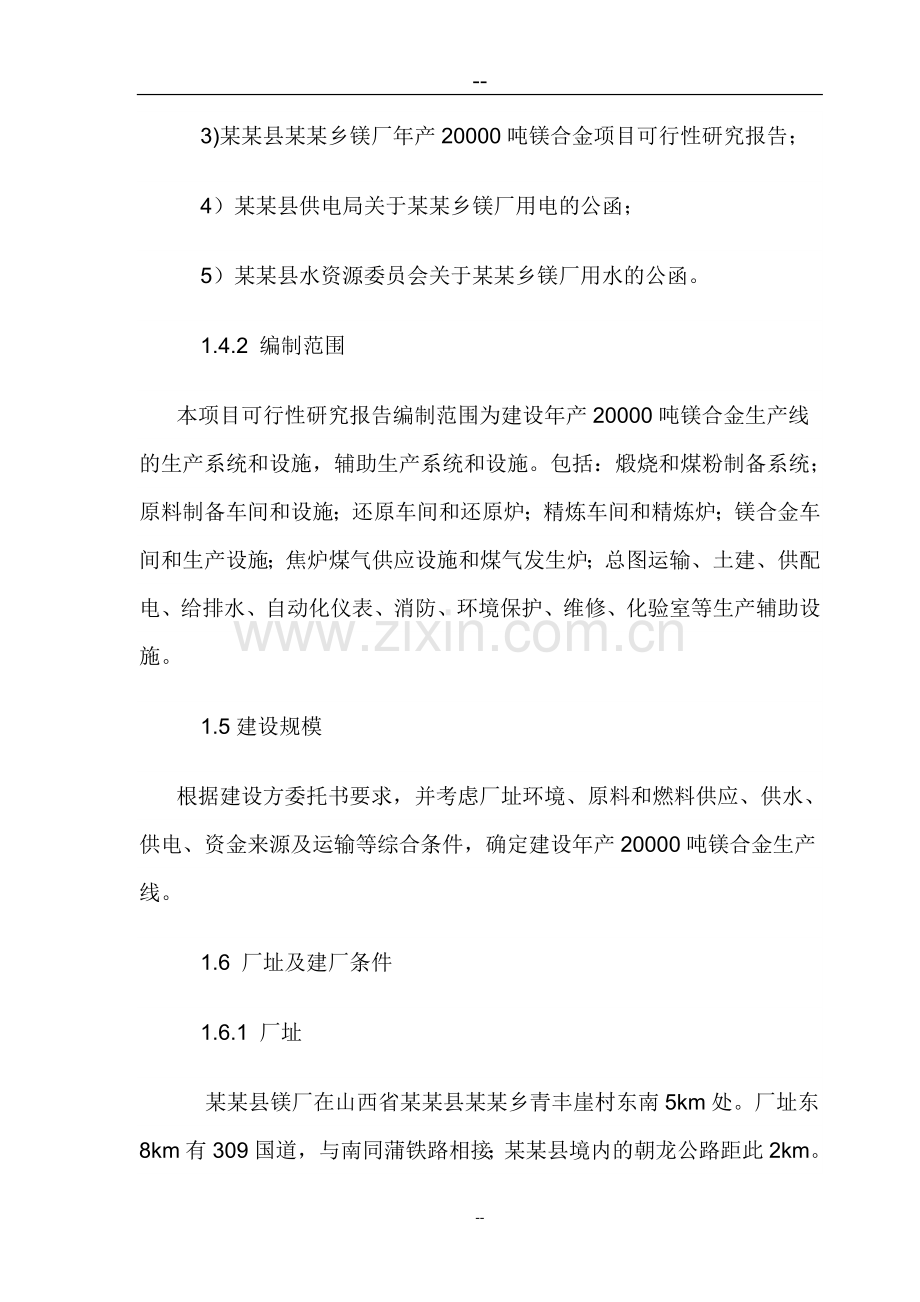

2、公函。 1.4.2 编制范围本项目可行性研究报告编制范围为建设年产20000吨镁合金生产线的生产系统和设施,辅助生产系统和设施。包括:煅烧和煤粉制备系统;原料制备车间和设施;还原车间和还原炉;精炼车间和精炼炉;镁合金车间和生产设施;焦炉煤气供应设施和煤气发生炉;总图运输、土建、供配电、给排水、自动化仪表、消防、环境保护、维修、化验室等生产辅助设施。 1.5建设规模根据建设方委托书要求,并考虑厂址环境、原料和燃料供应、供水、供电、资金来源及运输等综合条件,确定建设年产20000吨镁合金生产线。 1.6 厂址及建厂条件 1.6.1 厂址 某某县镁厂在山西省某某县某某乡青丰崖村东南5km处。厂址东8
3、km有309国道,与南同蒲铁路相接;某某县境内的朝龙公路距此2km。厂址位于某某县东南35km,襄汾西北约30km,临汾西南约50km,太原以南270km。 1.6.2 建设条件 1)水源 建设年产20000吨镁合金生产线用水量不大,生产中用水采用闭路循环。厂区现已打好3眼水井,每眼水井日出水量700m3。供水能力完全可以满足本厂生产、生活及消防用水。 2)电源某某县电业局已同意本项目的用电要求,从台头镇110kV区域变电站,使用双凤淹809供电线路供电,出口电压10kV。故本项目用电是有保证的。 因此,该厂址具备建设条件。 1.7原料来源及产品销售方向1.7.1 原料来源本项目从生产金属镁锭
4、开始,最后生产出合格的镁合金产品。生产原料白云石由当地的白云石矿供应;还原剂75#硅铁可向临汾、襄汾等地的生产厂家采购,也可从青海、宁夏、内蒙等地购入;精炼熔剂从青海进货;萤石在本省采购。 本项目所需的其它原料为铝锭、铍、锌和惰性气体,还有添加剂、耐火材料等,所需数量不多,在我省都可购买解决。还有一些其他辅助材料由本地解决。当地有两个大型焦化企业,荣盛焦化厂和晋华焦化厂,其富余的焦炉煤气将提供给本项目作燃料;本项目所用燃料煤也由当地煤矿供应。 1.7.2产品销售方向产品一部分供应出口,一部分向国内汽车生产厂、航空航海生产企业、钢铁企业、机械制造厂、军工企业、电力和电信等单位供货。1.8工艺方案
5、选择 本设计采用皮江法生产金属镁;镁合金采用煤气熔炼炉熔炼,锭模铸造生产镁合金锭、冷室压铸法生产镁合金压铸件、挤压成型生产牺牲阳极。 1.9 投资估算 工程总投资为12318万元,其中,项目固定资产投资为10656万元,建设期利息156万元,铺底流动资金1506万元。 1.10 资金来源 本项目固定资产投资总额为10812万元,其中,自筹5328万元,银行贷款5328万元,建设期利息156万元。 项目共需铺底流动资金1506万元,自筹。 1.11 主要技术经济指标 详见技术经济指标表主要技术经济指标表 序号指 标 名 称单 位指 标备 注一规模1镁合金产量t/a20000二产品方案1镁合金锭t
6、/a120002镁合金压铸件t/a60003牺牲阳极t/a2000三各种原材料单耗指标1白云石t/t14.52硅铁t/t1.333萤石t/t0.214精炼熔剂t/t0.215还原罐只/t0.216铝锭kg/t807铍kg/t158锌kg/t119辅助材料kg/t50四动力单耗指标1焦炉煤气Nm3/t110502煤t/t1.413电kWh/t18504水t/t6.7五原材料消耗1白云石t/a2900002硅铁t/a266003萤石t/a42004精炼熔剂t/a42005还原罐只/a42006铝锭t/a16007铍t/a3008锌t/a2209辅助材料t/a1000六动力消耗1焦炉煤气Nm3/a2
7、.211082煤t/a282003电kWh/a3.71074水t/a1.34105七其它指标1职工定员人869 其中 生产工人人816 管理人员人53序号指 标 名 称单 位指 标备 注2占地面积公顷8.80合132亩八投资1总投资万元123182新增固定资产投资万元106563建设期利息万元1564铺底流动资金万元1506九财务指标(预测)1销售收入万元/a474002销售税金及附加万元/a16113总成本费用万元/a423324利润总额万元/a34575所得税万元/a11416税后利润万元/a23167贷款偿还期年3.71含建设期1年8全投资内部收益率%25.88税前9全投资内部收益率%1
8、9.08税后10全投资回收期(税前)年5.18含建设期1年11全投资回收期(税后)年6.35含建设期1年 1.12 结论 1)某某县镁厂年产20000吨镁合金项目,符合国家及山西省产业政策的要求,规模合理; 2)设计中采用有效环保治理措施,确保污染物达标排放; 3)利用河滩荒地,不占用耕地,节约投资; 4)原料品质优良、来源充足;交通运输、供水及供电条件优越; 5)经济效益预测表明,项目具有较好的经济效益。综上所述,该项目符合产业政策,工艺合理,技术成熟可靠,产品优良,具有较好的经济效益,良好的环境效益和社会效益。因此,该项目是可行的。 1.13问题及建议 1)应在下阶段工作前委托有相当资格的
9、勘察部门进行地质勘察工作,以便指导初步设计。 2)尽快委托环保部门进行环境影响综合评价工作。2、项目提出的背景和必要性 2.1项目提出的背景山西省某某县瓦窑岭煤矿,以生产煤炭为主,产品结构单一,企业经营受制于市场。虽然目前煤炭需求旺盛,但这是暂时现象,随着国家对宏观经济的调控,这种情况会发生变化。煤炭生产伴随着危险性,稍有不慎便会发生事故,因此生产安全成为制约煤炭生产的重要因素。而且长期无节制地开采煤炭资源势必对生态环境造成破坏,因此国家对煤炭生产的管理将会越来越严格,企业生产经营面临着挑战。在此情况下,为了企业的发展和长远利益,企业认为应当机立断,尽快调整生产结构,进行新的生产建设投资,生产
10、出与国家政策相符的产品。否则,企业将会承受越来越大的经营压力,并在残酷的市场竞争中败下阵来。 多年来,我省经济主要以生产工业原料和初级产品为主,产品附加值低、污染大、生产效益低下,经济结构不合理。要全面振兴我省经济,提高我省在全国的结济地位,就应多方着手,对经济结构进行适当调整,使其趋于合理。充分利用资源,发展高新产业,是提高生产效益的重要途径之一。某某县位于山西省西南部,自然资源丰富,主要矿产有煤、铁矿石、白云石等。由于自然和历史的原因,某某县工业基础十分薄弱,以煤炭、焦化、生铁、矿产开采业为主。由于技术落后,装备水平低下,造成经济结构不合理,产品档次低,资源浪费严重,生态环境日趋恶化。在国
11、家越来越严历的环境保护政策下,那些小焦化厂、小铁厂等企业举步维艰,最终将被淘汰。因此必须对经济结构进行调整,发展紧跟世界潮流的产业,才能跟上时代的步伐。基于以上认识,企业首先考虑的就是提高产品附加值,发展新兴产业的问题。通过充分的市场调查和技术论证,酝酿建设年产20000吨镁合金生产线,并为此做了大量有益的工作,得到有关部门的大力支持。多年来,山西的镁工业只停留在金属镁锭初级产品基础上,未能进行进一步的深加工,产值低、效益差。为了改变这种局面,山西省各级政府和镁工业企业都在做不懈的努力。某某县瓦窑岭煤矿决心在山西省率先建立白云石矿镁锭镁合金镁合金压铸件生产链,使原料优势充分发挥出来,使产品不断
12、增值,带动山西省的镁工业跃上一个新的台阶。为贯彻落实党中央、国务院支持企业技术改造、增加有效供给、扩大内需、促进国民经济持续稳定发展的决策和山西省政府制定的扶优扶强、推进企业的技术进步、加快山西省产业结构的优化升级的政策,企业以市场为导向,以效益为中心,以保护环境为宗旨,决定利用本地资源优势和劳动力优势,采用先进成熟的镁合金生产工艺,同时选用各种性能优良的环境保护设施,建设年产20000吨镁合金生产线。使企业在技术和效益上有一个大的飞跃,在激烈的市场竞争中占得先机。2.2必要性生产镁合金首先必须有金属镁锭。现代生产金属镁的方法,主要分为两种:一是电解法;一是硅热法。而硅热法又分为两种:外热式硅
13、热还原法(皮江法);半连续硅热还原法。在我国是采用电解法和皮江法生产金属镁。由于原料所限,在我省没有电解镁生产,而是采用皮江法生产金属镁。用皮江法生产金属镁具有投资少、建设周期短、见效快等优点,近年来,在我省建起了上百家皮江法金属镁厂。这些遍布全省的金属镁厂投产后,推动了当地及全省的经济发展。但由于金属镁是初级产品,市场竟争激烈,产品价格波动很大,造成不少企业经营困难、效益低下。再者金属镁生产是高污染产业,如果一味地发展金属镁生产,不仅对经济发展起不到推动作用,相反还会严重地污染环境。所以对金属镁进行深加工,提高产品的附加值,是完全必要的和必须要作的。生产镁合金是金属镁深加工的主要方式,镁合金
14、有多种产品,目前用途最厂、科技含量较高的就是镁合金压铸件。从市场角度和发展的眼光看,对金属镁进行深加工,生产高科技、高附加值、高经济效益的产品,具有极佳的经济效益和社会效益。经市场调研,目前国际市场上镁合金压铸件市场缺口较大,价格较高。国内市场也呈需求量越来越大的趋势。镁合金产品被誉为21世纪的金属材料,已引起各国政府及汽车、飞机、轮船等制造商的普遍重视,镁系列产品随着对制造业轻量化及产品质量化的要求,需求量会越来越大。近年来,镁合金的用途不断扩大,其主要用途是汽车工业、林业机械、电动工具、航天航海工业以及高档电器消费品、笔记本电脑、摄录像机、移动电话等方面。特别是汽车工业对镁合金压铸件的需求
15、更是惊人。白云石是生产金属镁的主要原料,在当地储量十分丰富。根据地质勘探资料显示,某某县白云石总储量约15亿吨。某某县镁厂厂址就在白云石矿区,厂区西200m处就是白云石矿,总储量数亿吨。这里的白云石质量稳定、纯度高、易开采,是镁冶炼的优质原料。某某县是产煤大县,有充足的燃料煤供应。可见在某某县发展金属镁产业,具有得天独厚的资源优势。另外,由于荣盛焦化厂和晋华焦化厂将为本项目提供焦炉煤气,而焦炉煤气是清洁能源,这对于保护环境,消除污染是十分有益的,同时在经济上也是十分划算的。该项目建成投产后,将合理利用本地自然资源,提高全县工业企业的整体经济实力及经济效益,带动全县其他产业的发展及技术进步,努力
16、实现污染物零排放标准。所以,建设某某县镁厂年产20000吨镁合金生产线是十分必要的。 某某县镁厂年产20000吨镁合金项目完成后,可年产合格镁合金锭12000吨、镁合金压铸件6000吨、牺牲阳极2000吨,年产值47400万元。这不仅为当地增加了财政收入,而且带动了全县采矿业、煤炭企业、运输业、建材业等相关产业的快速发展,可创造800余个就业岗位,可安排下岗人员和农村闲散人员就业。由此可见,该项目的建设,符合国家产业政策,建成投产后不仅具有较好的经济效益,而且还具有良好的环境效益和社会效益,项目的建设是非常必要的。3、承办企业基本情况 3.1企业概况 山西省某某县瓦窑岭煤矿是乡镇企业,创建于1
17、996年。矿区占地面积2.6平方公里,现有职工300人,年产煤炭15万吨,产值4500万元,每年上交利税600余万元。某某县某某乡青丰崖村东南5km处,有一块河难地,占地面积88000m2(合132亩),某某县镁厂将在此建设。该场地已整平,有3眼深水井,每眼井日出水量700m3。某某县台头镇110kV区域变电站的10kV双凤淹809供电线路就在附近。 3.2 固定资产现状 截止目前,某某县瓦窑岭煤矿固定资产总额为1000余万元。 3.3 企业发展规划 随着世界经济一体化进程的日益加快和知识经济时代的到来,市场竞争日趋激烈。在我国加入世界贸易组织后,我国将会与世界经济更紧密地融合在一起,对此如果
18、没有清醒的认识,不及早行动起来,那将会在未来的竞争中败下阵来。新的形势对我省工业和经济提出了严峻的挑战。山西省是一个以能源和原材料加工为主的工业基地,产品单一、技术落后、设备陈旧,要想在未来的竞争中立于不败之地,就必须对经济结构进行调整。技术结构升级换代、改造传统产业、创建新兴产业无疑是我省促进经济结构调整的一个重大举措。某某县瓦窑岭煤矿抓住这一有利时机,利用当地资源优势,以市场为导向,发展金属镁系列产品,对企业生产结构进行重大改造和调整,建设年产20000吨镁合金生产线。企业认为,对于镁系列产品生产污染较为严重的局面,一定要从项目开始就要高度重视,必须进行优化设计,从回转窑、煤粉制备系统、原
19、料制备车间、还原车间、精炼车间、直到镁合金生产车间配套相应的环境保护设施,彻底解决环境污染问题。 为充分利用资源,提高产品的附加值,加强企业在市场的竞争能力,企业计划在镁合金生产线建成投产后,在取得良好经济效益的基础上,把镁合金压铸件产量提高到年产12000吨水平上,最终目的是企业产品中不包含镁合金锭,全部是高质量的镁合金制品。另外,企业还规划有建筑材料厂,要利用镁合金生产中产生的还原渣、煤渣、灰渣以及高炉渣、矿渣、粉煤灰等废弃物,生产建筑用空心砖,从而达到保护环境、增加效益的目地。总之,山西省某某县瓦窑岭煤矿宗旨是要在市场竞争中,谋求自身的不断发展和壮大,并要在激烈的市场竞争中立于不败之地。
20、企业决定尽快实施该项目,力争在2006年前建成并投入试生产,努力为某某县和山西省经济的腾飞做出贡献。 4、原、燃料和产品的市场供需情况 4.1原、燃料供应及质量 4.1.1原料供应 白云石矿:本地储量丰富,厂址就建在矿区,厂西200m处便是白云石矿,运输简单方便。当地的白云石储量丰富,矿床开采最大高度为40m,矿层基本裸露于地表,适宜露天开采。保守估计总储量也在数亿吨以上,可充分满足生产金属镁的需要。此地白云石化学成份如下: 化学成份编 号含 量(%)CaOMgOK2ONa2OSiO2AI2O3Fe2O3W04593629.7621.010.090.0161.523.500.35W045937
21、29.7621.010.090.0161.523.500.35W04593829.7620.940.170.0163.541.600.30 白云石价格:破碎成所需块度,到厂价每吨20元。硅铁:满足皮江法所需的75#硅铁,在本地区临汾、襄汾均有生产,可就近购买,价格每吨约6000元。另外还可以从青海、宁夏、内蒙等地购买,这些硅铁生产大户已在襄汾设立了硅铁供应站。所需的其它原料为铝锭、铍、锌,在我省都可购买解决。其价格如下:铝锭 18000元/吨 铍 200000元/吨 锌 1100元/吨4.1.2辅助材料供应生产过程中使用的辅助材料有:萤石、精炼熔剂、惰性气体,还有添加剂、耐火材料等。精炼熔剂可
22、以从青海购买;萤石、惰性气体在本省采购。其它材料所需数量不多,在我省都可购买解决。4.1.3燃料供应 在本项目中,白云石煅烧用回转窑,所用燃料为煤粉。某某县是产煤大县,煤炭资源丰富,质优价廉,运输简单方便,而企业本身就有煤矿。所以燃料煤不是问题。 煤炭主要成分如下: 固定碳 60% 灰 分 17% 挥发分 21% 水 分 2% 热 值 27040kJ/kg煤炭价格:到厂价每吨110元。在厂址南偏东5km处,有荣盛焦化厂和晋华焦化厂两个焦化企业,荣盛焦化厂生产规模是60万吨/年焦炭;晋华焦化厂生产规模是40万吨/年焦炭。这两个焦化厂剩余焦炉煤气目前全部放空。某某县镁厂已与这两个企业签订合同,将剩
23、余焦炉煤气净化后,全部供应本项目作燃料,煤气总量约为31000Nm3/h,足够本工程还原炉、精炼炉、镁合金熔炼炉生产需要。企业将在厂区外设一座5000m3的煤气柜和相应的煤气调节装置。该焦炉煤气热值为16640kJ/Nm3,价格为0.1元/Nm3。 4.2 产品方案和质量指标 4.2.1 产品方案 根据市场供需情况,结合本厂实际,确定镁合金压铸生产线在投产初期,生产以下三种产品: 1)镁合金锭 12000吨/年 2)镁合金压铸件 6000吨/年 3)牺牲阳极 2000吨/年其中镁合金压铸件可作为小轿车轮毂、小轿车仪表盘、计算机机箱壳体。产品皆为大路产品,便于批量生产和销售。生产一段时间后,再根
24、据市场需要,调整产品品种和产量,特别是新、奇、特的产品,以求取得更好的经济效益。4.2.2主要产品质量指标本项目镁合金产品质量执行国家标准GB41381995,还可根据用户提出的质量要求进行生产。4.3 国内外市场概况 4.3.1镁合金的应用镁合金主要用于汽车工业、林业机械、电动工具、航天航海工业以及高档电器消费品、笔记本电脑、摄录像机、移动电话等方面,特别是汽车工业对镁合金的需求更是与日俱增。目前,镁合金在汽车工业主要用于制造汽车的离合器壳体、进气歧管、镜子外罩、辅件托架及照明灯夹持器等零件。汽车用镁合金铸件大部分是压铸件,对减轻汽车重量、节省燃料、保护环境、改善汽车性能、提高安全性和舒适性
25、,增强竞争能力具有显著的效果。 另外,镁合金在农业机械、凿岩机及轻工机械的部件中也有应用。镁合金牺牲阳极可用于石油、天然气和热力管网不受电化学腐蚀,还可用于淡水、海水介质中的机械设备和港口设施,电缆设施等的保护,这方面应用已开始,尚待开发。 镁合金产品被誉为21世纪的金属材料,已引起各国政府及汽车、飞机、轮船等制造商的普遍重视,镁合金产品随着对制造业轻量化及产品质量化的要求,需求量会越来越大。 4.3.2 国内、外市场概况八十年代以来,世界镁工业发展很快,但只有包括中国在内的十余个发展中国家生产镁系列产品。根据国际镁业协会提供的信息表明,全球实际镁合金系列产品年产量不足25万吨。就国内市场而言
26、,镁产品用于国内的消费只有总产量的2030%,目前国内汽车生产企业,只有桑塔纳轿车的变速箱壳体和壳盖上使用镁合金压铸件。但这只是暂时现象,在世界性的汽车轻量化发展中,中国的汽车工业也将会很快跟进。2001年,中国已生产了镁合金方向盘芯、汽缸盖、离合器及刹车的踏板支架等,正努力赶上世界先进水平。另外在航天航海工业中,镁合金产品是必不可少的一部分,必然再度扮演轻量化的角色。镁是最轻的金属材料,当镁价是铝价的1.5倍时就具有竞争力。而我国金属镁的生产成本低,镁锭国内市场价已和铝锭价格一致,甚至低于铝锭及其系列产品,具有较强的市场竞争力。 在2001年以后,西方发达国家的镁合金年消费量预计在45万吨以
27、上,其中汽车用镁合金增长幅度进一步增大。例如福特汽车公司着眼2000年后中型车100km油耗少于3L的目标,于1998年推出轻质概念车P2000,所采用的铸镁车轮每个3.1kg,比钢板冲压件减少5kg;本田汽车的方向盘加装安全汽囊后质量增加,采用Am20和Am50压铸座椅,质量比钢结构大大减少;通用EV1型汽车用镁制仪表将20个半冲压件及塑料零件合成一个压铸造件,减轻质量3.6kg,增加了钢度,减少装配工作量;而大众公司的用镁目标是到2001年每车用镁量达50kg,目前大众用于汽车的镁合金压铸件已达130多个。对汽车减重的呼声从未像现在这般强烈,近年欧洲共同体向欧洲的汽车生产厂家提议,到200
28、5年为控制汽车废气中的CO2含量,汽车百公里耗油量应不超过6L,柴油发动机百公里耗油量应不超过5.3L。当然,人们可从燃料管理系统等途径寻求解决的方法,但在这些方法中,汽车轻量化的努力将举足轻重,而镁合金无疑将会扮演极为重要的角色。总体上来说,镁合金产品主要是镁合金压铸件。从国际市场上看,镁合金压铸件的前景是乐观的,在国内市场上看仍属一种新兴材料。原因是镁合金压铸件工艺复杂,大部分镁业生产商对镁合金压铸件生产有畏惧心理;使用厂商在产品设计选材时,对镁合金压铸件成本缺乏认真分析,片面认为镁合金比铝合金价格高,很少采用镁合金压铸件,影响了镁合金压铸件生产的发展和市场开拓。目前,国外镁合金压铸件主要
29、用于汽车工业,特别是小轿车。随着汽车轻量化、高速化、节能化的发展,镁合金压铸件生产必将进一步引起国外汽车厂商的高度重视,当然,也必然会引起我国汽车生产行业的关注。在航天航海、电力、通讯领域,镁合金压铸件的应用也会越来越广泛。 从镁合金生产厂商来说,我国虽有上海乾通汽车附件公司、南京华宏有限公司压铸厂、渭南西北林业机械厂、昌河飞机制造公司铸造厂等镁合金压铸生产厂家,但他们的总产量只有数万吨,远远不能满足市场需求。根据有关资料对国内镁合金压铸件利用分析,2000年国内生产汽车186万辆,摩托车1196万辆,应用各类金属压铸件38.3万吨,而利用镁合金压铸件仅3064吨,占应用压铸件总量的0.80%
30、。综上所述,镁合金压铸件有稳定的国内市场,并处于稳定持续发展中,尚处于起始阶段,有着很大的市场潜力。由于我国镁合金产品成本低,在国际市场上具有极强的竞争力。出于环境保护和生产成本的考虑,西方发达国家的金属镁生产日益萎缩,多家世界大型金属镁企业关闭。如挪威2003年关闭了海德鲁镁业公司的波斯格卢镁厂;诺兰达公司马格拉镁厂2003年1月关闭其63000吨的生产能力;普基公司的马利克纳克镁厂和美国铝业公司西北合金厂的金属镁生产也已关停;日本更是在上世纪90年代末期就停止了金属镁生产,全部改为进口。在最近两年内,西方国家关闭的金属镁生产能力达160000吨,相当于世界需求总量的40%。20世纪90年代
31、以来,中国政府加大了环境保护力度,许多中小金属镁厂由于生产设备简陋、工艺落后、环境污染严重,达不到国家规定的环境保护标准而被迫关闭。虽然不断有金属镁厂上马,但金属镁的总产量增加不大,随着国家对金属镁生产门槛的提高,这种情况还将持续下去。由于上述原因,导致国际镁合金市场将长期呈现供应偏紧,价格稳定的局面。根据目前市场调查,用于汽车工业的镁合金压铸件口岸价在40000元/吨到45000元/吨之间波动。本可研将本项目的镁合金压铸件产品售价确定为35000元/吨,镁合金锭为17000元/吨,牺牲阳极30000元/吨。 5、厂址及建厂条件 5.1 地理位置 某某县镁厂位于某某县东南35km,襄汾西北约3
32、0km,临汾西南约50km,太原以南270km处;在山西省某某县某某乡青丰崖村东南5km处。厂址东8km有309国道,与南同蒲铁路相接;某某县境内的朝龙公路距此2km。 5.2厂址概况 某某县镁厂位于河谷区,河谷呈“V”字型,河谷宽约300m,河谷两侧为中低山区,相对高差100150m,地层陡立,为非耕地。厂区位于河谷西侧,占地面积88000m2(合132亩),南北长400mm,东西宽220m。该场地南高北低,高差2m,经人工改造现地形基本平坦。 5.3气象条件 极端最高温度 35 极端最低温度 -19.8 全年平均气温 9.9 七月(最热)平均气温 20 一月(最冷)平均气温 -4.6 年主
33、导风向 西北风 年平均风速 3.6m/s 基本风压 0.4kN/m2 最小湿度 1% 年平均降雨量 560570mm 平均无霜期 212.6天 最大土壤冻结深度 920mm 最大积雪厚度 160mm 基本雪压 0.2kN/m2 5.4工程地质 厂区位于河谷区,西侧是山地,东侧为河流。厂区地质岩性分布以黄土、砂卵砾石层为主,黄土覆盖层厚度03m,厂区地下水位一般在15m左右。 根据中国地震烈度区划图,该区域抗震设计烈度为7度。 5.5给排水 本项目生产中采用闭路循环;厂区现已打好3眼水井,每眼水井日出水量700m3。供水能力完全可以满足本厂生产、生活及消防用水。 厂区雨水、生活及生产净下水排放至
34、厂东河道。 5.6供电 用电设备总装机容量为5370kW。距某某县镁厂6km的台头镇,有一座110kV进线的区域变电站,主要供应附近的工农业用电。经向某某县电业局申请,台头110kV区域变电站主变容量能够满足。该厂所用供电线路是双凤淹809线,出口电压10kV。故本项目用电是有保证的。 6、生产工艺流程及主要设备 6.1工艺流程的选择本项目是从最初的原料开始直到生产出合格的镁合金产品,先生产出金属镁,而后再用金属镁生产镁合金。6.1.1金属镁生产工艺方案选择现代生产金属镁的方法,主要分为两种:一是电解法;一是硅热法。而硅热法又分为两种:外热式硅热还原法(皮江法);半连续硅热还原法。由于原料所限
35、,不宜采用电解法。硅热法所用原料是白云石,这是当地的资源优势。皮江法炼镁具有投资少、建设周期短、见效快等优点,不利之处主要是环境污染问题。半连续硅热法虽然具有工艺流程短、生产工序简单、单体设备产量大、低污染、经济效益好的特点,但一次性投资较大。通过以上分析,本可研选用皮江法生产金属镁。针对皮江法生产的环境污染问题,将通过大量采用先进环境保护设备和优化设计加以解决。6.1.2镁合金熔炼工艺方案选择金属镁锭只有经过合金化冶炼过程,使之成为镁合金,才能大大改善金属镁自身的物理性能,从而适宜铸造成为各种机械部件。由于镁金属具有熔点低、易气化、易燃烧等特点,在镁合金化过程中要精心选择与熔炼有关的原材料,
36、注重安全系统和保护气体。本设计采用外购惰性保护气体,在熔炼炉附近设立保护气体储存配置系统,熔炼时熔液上部覆盖保护气体。镁合金熔炼炉采用2室炉工艺,即熔炼炉与熔液储存炉分开,可以有效控制浇铸和压铸温度,提高熔液提纯效率,尤其是解决精确配料问题。镁合金熔炼炉可以使用原煤、煤气、重油等燃料,也可以用电炉进行熔炼。用煤进行镁合金熔炼,既影响镁合金质量,又污染环境,本设计不予考虑。而重油不易解决,电炉投资又过高。本项目有焦炉煤气供应,焦炉煤气作燃料既经济又清洁,故本项目采用焦炉煤气作燃料。为防万一,还建有煤气站,设有两座3.0m两段式煤气发生炉,在焦炉煤气不能保证时,使用发生炉煤气作燃料。6.1.3镁合
37、金浇铸、压铸工艺方案选择镁合金铸锭有人工浇铸和铸锭机浇铸,本设计选用连续铸锭机浇铸镁合金锭。目前,常用的压铸工艺有热室压铸和冷室压铸。冷室压铸以液态金属为原料,喷射进入模具压铸成型,模具壁由循环冷却水冷却。热室压铸是将金属切屑成粉状,经预加热后注入模具压铸成型,预加热和模具加热一般采用电加热。冷室压铸一般适宜加工较大型铸件,热室压铸则适宜加工小型铸件。由于本项目产品定为小轿车轮毂、小轿车仪表盘、计算机机箱壳体,均属较大型镁合金压铸件,适宜采用冷室压铸。而且冷室压铸生产设备少,工艺相对简单,适宜于初建厂以及一般铸件的生产。6.1.4生产燃料的选择在厂址南偏东5km处,有两个焦化企业,即荣盛焦化厂
38、和晋华焦化厂,将联合为本项目提供焦炉煤气,数量约为31000Nm3/h。经计算,还原炉、精炼炉、镁合金熔炼炉消耗焦炉煤气为30700Nm3/h,回转窑消耗焦炉煤气为5880Nm3/h。故本设计选择还原炉、精炼炉、镁合金熔炼炉使用焦炉煤气,回转窑用煤粉作燃料。为保证焦炉煤气稳定供应,本项目建有一座5000m3的煤气柜和煤气调压装置,另外还设有煤气站,在焦炉煤气不能保证时,镁合金熔炼炉使用发生炉煤气作燃料。煤气发生炉生产工艺要求使用块煤,粒度要求大于10mm。为此原煤要经筛分,合乎粒度要求的块煤供煤气站使用,碎煤则送回转窑煤堆场待用。6.2生产工艺流程本项目工艺流程简述如下: 生产原料进厂后分别堆
39、存。将小于50mm的白云石用斗式提升机送至料仓,经圆盘给料机由输料管送入3.060m回转窑煅烧,煅烧后的白云石(俗称煅白)进入2.528m冷却机,冷却后的煅白用斗式提升机送至原料制备车间的煅白料仓;在原料制备车间将煅白、硅铁、萤石等原料分仓贮存,各种原料经微机配量,然后输送至球磨机混磨,再经压球机制成球团;把球团装入还原罐在还原炉中进行还原,生产出粗镁;在精炼车间把粗镁装入精炼坩锅,精练后生产出合格金属镁,用连铸机铸造成镁锭。将金属镁锭、铝锭、铍、锌和其它辅助材料用天车送入熔炼炉高架配料仓,然后由配料仓送入熔炼炉;熔炼炉由煤气加热,熔液表面覆盖有惰性保护气体;熔炼后,合金化的镁合金熔液进入熔液
40、储存炉内存储,并取样化验,根据化验结果再精确配料。合格的镁合金熔液入镁合金铸锭机铸成镁合金锭,或者将镁合金熔液用泵经管道输送到压铸机,喷射进入模具压铸成型,然后脱模、精整、氧化上色、包装入库。用镁合金锭生产出牺牲阳极。回转窑用煤粉作燃料,煤粉制备过程如下:原煤用斗式提升机送入原煤仓,经圆盘给料机进入2.23m风扫式钢球磨,磨碎的煤经粗粉分离器分离后,较粗的煤粉返回煤磨机回磨,而合格的煤粉入旋风分离器分离后,由叶轮给粉机送入煤粉仓;煤粉仓里的煤粉用双管喂煤机输出,由窑头鼓风机压入回转窑作燃料。镁合金生产工艺流程如下图所示: 萤 石 硅 铁 白云石 原 煤 料 仓 球磨机 斗式提升机 提升机 料 仓 料 仓 煤 仓 回转窑 煤磨机 冷却机 粗粉分离器 斗式提升机 细粉分离器 料 仓 煤粉仓 配 料 混 磨 压球机 还原渣 还原炉 粗 镁 精炼渣 精炼炉 焦炉煤气 镁 锭
