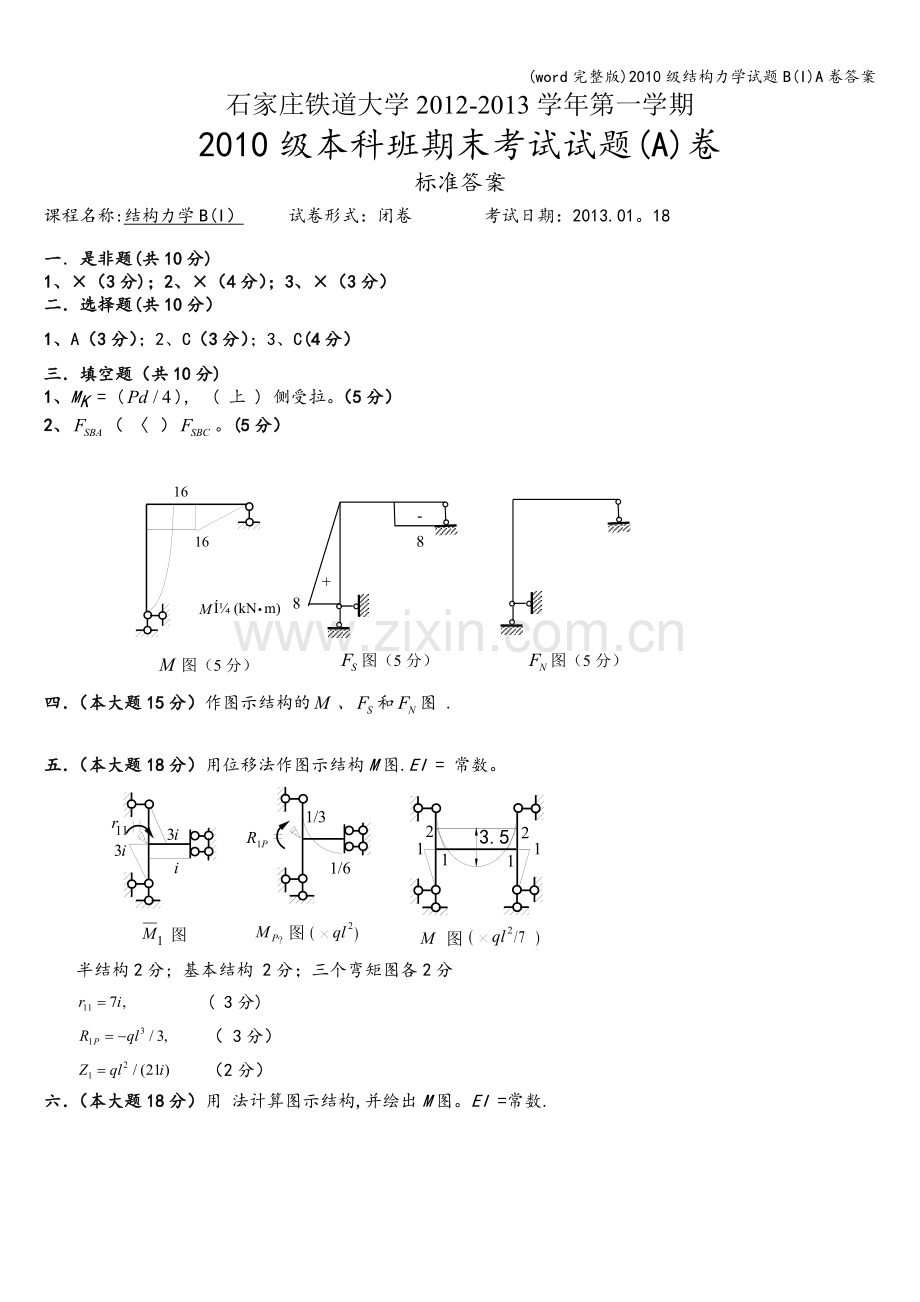

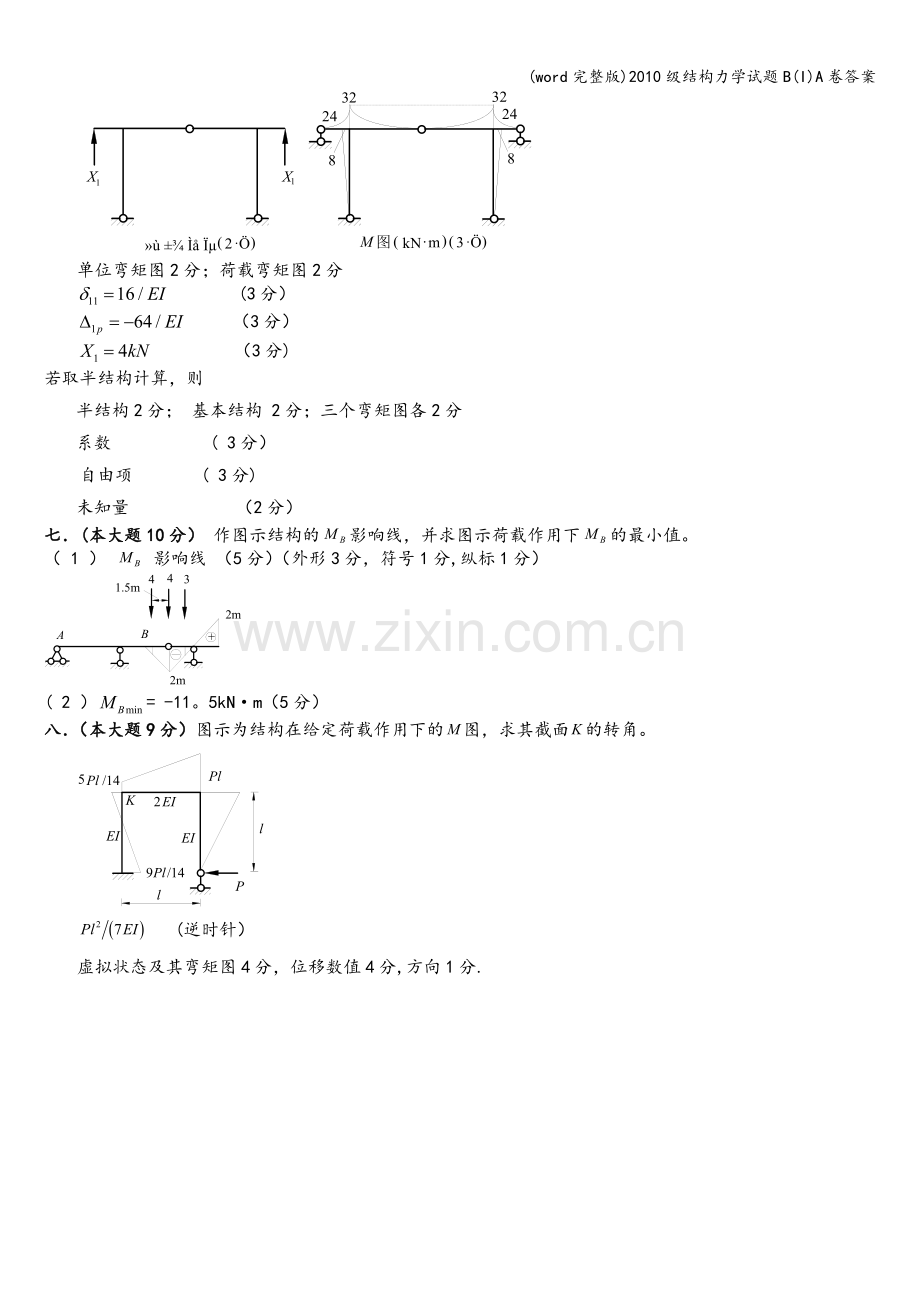

级结构力学试题B(I)A卷答案.doc

(word完整版)2010级结构力学试题B(I)A卷答案石家庄铁道大学2012-2013学年第一学期2010级本科班期末考试试题(A)卷标准答案课程名称:结构力学B(I） 试卷形式：闭卷 考试日期：2013.01。18一是非题(共10分)1、（3分)；2、（4分）；3、（3分）二选择题(共10分）1、A（3分）；2、C（3分）；3、C(4分）三填空题（共10分)1、MK = (), ( 上 ) 侧受拉。（5分）2、（ ）。(5分）+-88图（5分）图（5分）图（5分）四（本大题15分）作图示结构的、和图 .五（本大题18分）用位移法作图示结构M图.EI = 常数。 半结构2分; 基本结构 2分；三个弯矩图各2分( 3分)（ 3分）（2分）六（本大题18分）用 法计算图示结构,并绘出M图。EI =常数. 单位弯矩图2分；荷载弯矩图2分 (3分） （3分） （3分)若取半结构计算，则半结构2分； 基本结构 2分；三个弯矩图各2分系数 ( 3分）自由项 ( 3分)未知量 （2分）七(本大题10分） 作图示结构的影响线，并求图示荷载作用下的最小值。（ 1 ） 影响线 （5分）（外形3分，符号1分,纵标1分）( 2 ）= -11。5kNm（5分）八（本大题9分）图示为结构在给定荷载作用下的图，求其截面的转角。 (逆时针） 虚拟状态及其弯矩图4分，位移数值4分,方向1分.
