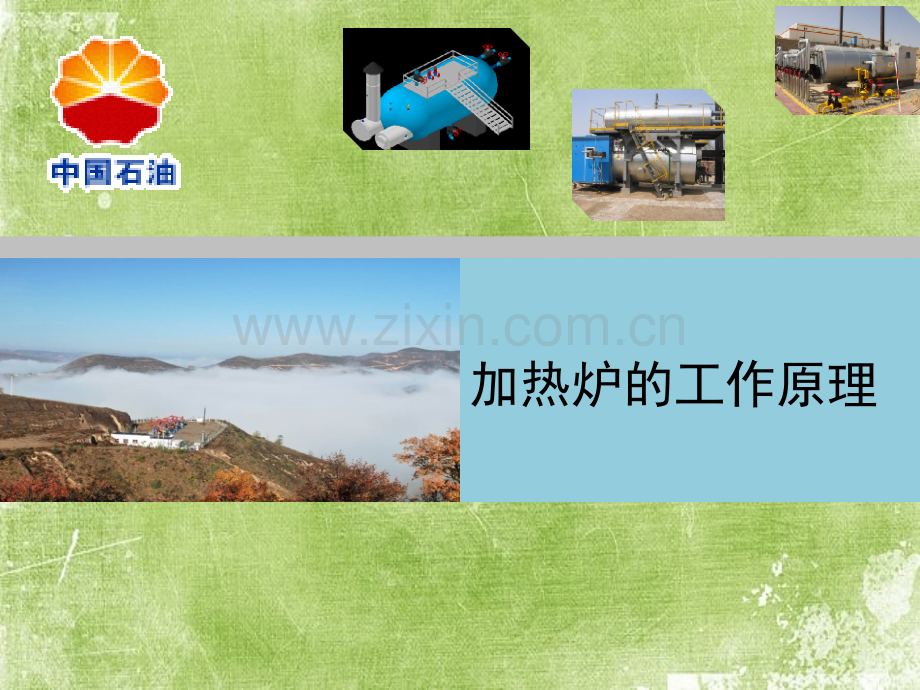

加热炉工作原理ppt.ppt

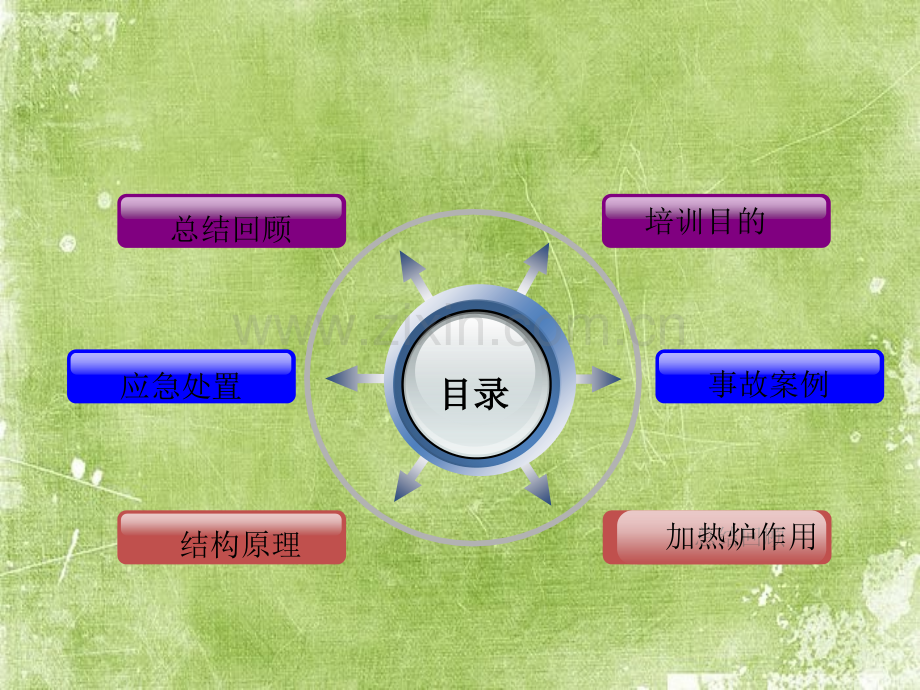

加热炉的工作原理 总结回顾 加热炉作用总结回顾培训目的应急处置事故案例目录目录 结构原理 培训目的培训目的培训目的熟练操作降低风险 安全分享小事故（常见案列）大事故结束语：别人的事故不是故事，结束语：别人的事故不是故事，希望此案例能时刻警示你我他！希望此案例能时刻警示你我他！事故案例 事故回顾：2016年10月27日，采油三厂盘古梁柳134井区部发生一起常压燃气立式热水炉点火闪爆致炉体倒塌烟囱挤压亡人事故，事故引起了油田公司及集团公司的高度重视，当日派专业调查组深入事故现场开展调查，定性为一起非生产区域安全责任亡人事故一般A级。油气集输过程中升高温度降低粘度加热设备为什么要用加热炉呢 加热炉的分类加热炉的分类生产现场常用的锅炉有两种：水套加热炉真空加热炉 水套加热炉的特点水套加热炉的特点特点特点特点水套加热炉是间接的加热设备具有结构简单，占地小，造价少使用方便简单水位计水位计人人 孔孔火火 嘴嘴水循环管线水循环管线烟烟 筒筒炉炉 体体温度计温度计大气连通管大气连通管溢流管溢流管火嘴供气闸门火嘴供气闸门气压表气压表 水套加热炉结构水套加热炉结构 立式水套加热炉主要组成部分是由炉体、火筒、火嘴、沸腾管和油盘管五部分组成。采用的是走油盘管浸没在水套中的间接加热方法 水套加热炉水套加热炉结构结构 水套加热炉水套加热炉结构结构 通过火嘴燃烧的火焰加热水套内的水使之沸腾将热量传递给走油盘管中通过的油及水循环盘管中的水；使原油降低粘度便于输送和净化处理，同时炉体中的水经循环泵增压循环带给井场内设备保温和房屋采暖供热。（一般的水路循环是高进低出。）水套加热炉水套加热炉的的工作原理工作原理 水套加热炉的水套加热炉的操作操作加加热热炉炉的的操操作作规规程程准准备备工工作作三先三后三先三后 三不三不点点点火点火停炉停炉 运行运行中存在的中存在的风险风险bc风险一：水位计失真，造成加热炉缺水。消减：定期冲洗水位计，防止假水位的形成。风险二：水位计破损，造成加热炉水泄露发生事故。消减：加强巡回检查，定期更换玻璃管。运行中存在的风险运行中存在的风险bc风险三：各密封部位泄露，发生事故。消减：加强巡回检查，停炉时认真检修加热炉。风险四：燃烧时熄火，造成管线冻堵。消减：加强巡回检查，注意根据外界温度及时调整加热炉温度。运行运行中存在的中存在的风险风险bc风险五：热水循环管线破损，造成加热炉缺水，发生事故。消减：加强巡回检查，发现加热炉频繁加水应认真检查漏水部位。风险六：未按通风要求通风直接点炉容易出现闪爆事故。消减：严格按三先三后操作。运行运行中存在的风险中存在的风险 强制避免风险先关气后离开先点火后开气先 通 风后 点 火 总结总结回顾回顾 通过对水套加热炉的结构及工作原理的学习，使我们可以判断加热炉常见的故障，并对其进行排除和维修。应该更加注意的是要对加热炉的技术要求和安全注意事项必须掌握，这对我们在安全生产中起着至关主要的作用。
