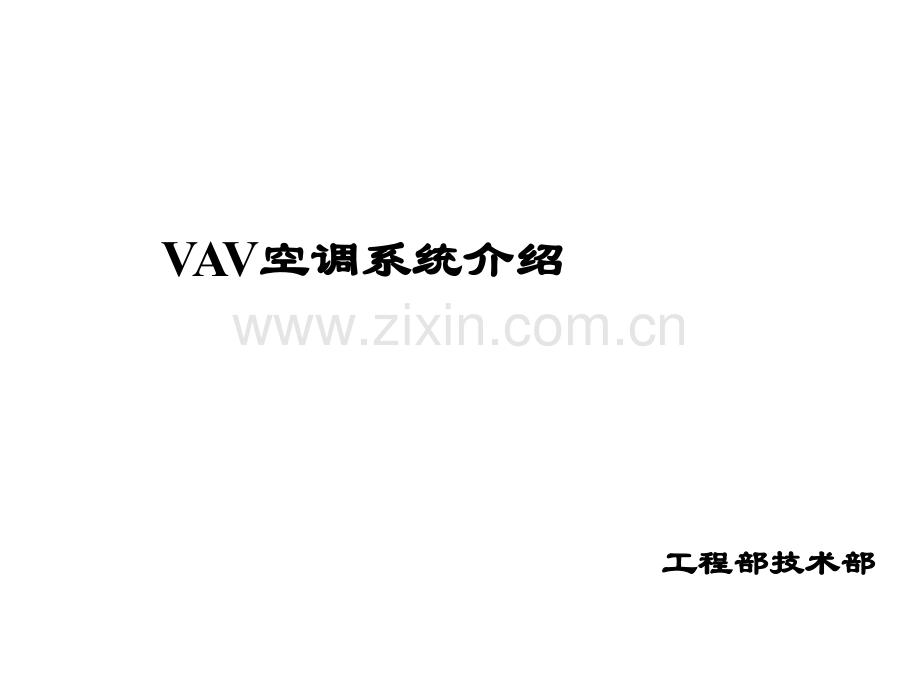

VAV空调系统介绍ppt.ppt

工程部技术部工程部技术部VAV空调系统介绍空调系统介绍 D座VAV系统前瞻VAV空调系统构成 VAV系统控制方式 VAV运行管理要点VAV空调系统概念 几种空调系统比较 VAV空调系统特点VAV空调系统概念 几种空调系统比较 VAV空调系统特点内 容 概 要内 容 概 要VAV空调系统构成 VAV系统控制方式 VAV运行管理要点 D座VAV系统前瞻检 测 题1、什么是VAV空调系统？2、VAV空调系统特点？3、VAV空调系统维护要点？4、VAV VAV与VRVVRV的区别的区别5、VAV系统控制方式VAVVAV空调系统的概念是一种全空气全空气空调系统，它通过改变送风量改变送风量而不是不是送风温度送风温度来调节和控制某一区域温度。它根据室内负荷的变化或室内要求参数的改变，自动调节自动调节空调系统的送风量送风量，从而保证室内温度的要求。VAV空调系统全称是可变送风量空调系统可变送风量空调系统，（Variable Air Volume System）(constant Air Volume System)几种空调系统比较风机盘管加新风系统：目前楼宇空调的主要方式全空气变风量系统VAV：少数楼宇采用这种方式 VAVVAV（Variable Air Volume）与VRVVRV（Varied Refrigerant Volume）全空气定风量系统CAV：适合敞开式办公区域FCU：fan coil unit 风机盘管风机盘管PAU：precision air unit 新风机新风机全空气定风量系统CAV（Constant Air Volume）AHU：Air handling unit 空气处理机组空气处理机组正常负荷正常负荷正常负荷比较项目比较项目 风机盘管加新风系统风机盘管加新风系统 全空气定风量系统全空气定风量系统 变风量系统变风量系统 内外分区内外分区 可以可以可以可以可以可以全年空调新风保证全年空调新风保证 可以可以可以可以可以可以区域个别控制区域个别控制 可以可以不可以不可以可以可以空气品质空气品质 空气质量较差，有可能产生霉菌空气质量较差，有可能产生霉菌好好好好舒适性舒适性 相对湿度偏高相对湿度偏高存在区域温差存在区域温差好好凝结水水害凝结水水害 有有无无无无 能源有效利用及节能性能源有效利用及节能性 过渡季节，全新风供冷，过渡季节，全新风供冷，满足不了负荷需求满足不了负荷需求无法分区域关闭无法分区域关闭好好噪声与振动噪声与振动差差一般一般可以可以BABA系统区域监控系统区域监控可以可以可以可以可以可以适应区域变化的灵活性适应区域变化的灵活性 差差一般一般好好投资投资 低低低低较高较高维护管理维护管理 简单简单简单简单复杂复杂以上三种空调方式对比：VAVVAV（Variable Air Volume）与VRVVRV（Varied Refrigerant Volume）1.VAVVAV冷媒是风，改变风量控制温度 VRVVRV冷媒是制冷剂，改变制冷剂流量控制温度2.VRVVRV一台室外机对应一组室内机（16台）。采用变频控制方式，按室内机开启的数量，控制室外机内的涡旋式压缩机转速，进行制冷剂流量的控制。3.VRVVRV局限：存在冷凝水，室内风机噪音，传输距离限制150m,室内外机的落差限制50m。4.VRVVRV优势：温度控制精确，满足个性化需求。VAVVAV空调系统的特点节能Q1Q2=N1N2流量流量 电机电机 转速转速H1H2=N1N2压力压力2P1P2=N1N23耗能耗能由于空调系统在全年大部分时间里，是在部分负荷下运行的，而VAV系统是通过改变送风量来调节室温的，因此通过改变送风风机频率可以减少风机的动力损耗。节能在同一空调系统中，不同房间是不可能同时达到最大负荷值不可能同时达到最大负荷值，VAV空调机组总送风量是按各房间的逐时负荷之和来计算，而定风量机组总送风量是按各房间最大送风量之和来计算。如果将每个VAV未端的最大送风量比作1的话，那么空调机组的总风量可以形象的比作，1 11212。从设计上，VAV空调机组的总送风量就比定风量空调机组的总送风量低，因此，机组尺寸减小，所占机房面积也减少机房面积也减少。在运行时，随着负荷的降低，VAV未端的风量减少，其空调机组的总送风量也相应减少（是以变频调速的方式来调整总送风量）。由于一幢建筑的空调负荷（尤其是冷负荷）全年中只有大约大约5 5的时间出现满负荷情况，其余时间均是在低负荷工况低负荷工况下运行，因此，全年运行的能耗大大降低能耗大大降低，这也是VAV系统的一个主要优点。在风机盘管加新风的系统中，新风量是固定不变的，送风温度也只是冬夏季时各自统一，在4、5、10等月份的过渡季节时，仍须开制冷机组供冷，只靠新风来控制室温是不太可能的，从而导致能量的浪费，VAV系统属于全空气系统，过渡季可直接利用新风过渡季可直接利用新风来保证室内温度，其节能意义是显而易见的。舒适VAV系统可以根据不同房间的使用要求，独立控制独立控制同一空调系统中的各房间温度，其每个未端，可自配温度控制器温度控制器，根据所控制区域负荷的变化或个人的要求，自行设置环境温度而调节送风量，实现各局部区域的独立控制。与定风量空调相比，能够有效的调节局部区域的温度，避免在局部产避免在局部产生过冷或过热现象生过冷或过热现象。低噪音采用风机盘管，很难消除其在运行时产生的噪声。而VAV系统对空调机组本身的噪声，可通过在风道上以及VAV未端设置消声设备来降低噪声。而且当负荷下降时，空调机组送风机转速的降低转速的降低，风管内风速也会下降风速也会下降，噪音也会成倍降低。无冷凝水全空气的变风量空调系统，由于室内无水管无水管因而就避免了冷冻水从吊顶空间穿过，减少了天花被冷冻水管滴湿的问题，同时不需要安装风机盘管，消除了风机盘管的表冷器凝水和接水盘的霉菌污污染染。灵活性好目前的办公楼多采用大开间设计，而用户通常会按自己的使用要求进行二次分隔及装修。与风机盘管相比，变风量系统在建筑的二次改造中，移移动方便、改动小动方便、改动小。根据实践证明，当房间重新作二次分隔及装修时，风管的改造难度远远小于风机盘管的改造。由于VAV未端装置其所带风口用的是软管软管连接，只需要移动风口位置移动风口位置即可，而不需要改造水管线。提高智能化程度初期投资成本较高；需要较高的施工安装调试水平；系统的控制调试较为复杂，需要运行维护管理水平较高。缺点VAV空调系统构成变频空调机组VAV末端控制箱（VAV Box）控制系统风道变频空调机组风道VAV末端控制箱VAV末端通过测量的室内温度与设定温度之间的差值来控制风阀的开度,调节进入房间的风量。p压力有关型控制温度差(房间温度-设定温度)风阀最大开度100%风阀最小开度30%风阀开度风阀最大开度100%运行开度60%由温度传感器，控制器，风阀驱动器组成温度差控制风阀开度温度差控制风阀开度，送入房间风量发生变化但风量变化值不仅与开度有关,还与进风口处的静压有关与进风口处的静压有关p压力无关型控制由温度传感器,控制器,风阀驱动器和流量环流量环组成根据温度差计算所需风量温度差计算所需风量,与实测风量比较实测风量比较,控制风阀控制风阀开度不管进风口处静压是否改变,都将保持恒定的送风量恒定的送风量增加了风量控制的稳定性稳定性,并允许最小和最大风量设定温度差(房间温度-设定温度)最大风量最小风量300风量最大风量1000运行风量600单风道单冷型结构单风道单冷型结构一次一次风风送风送风1231.风阀组件风阀组件(进口进口)2.控制盒控制盒3.长轴长轴单风道热水盘管再热型结构单风道热水盘管再热型结构VCWT热水盘管热水盘管41231.风阀组件风阀组件(进口进口)2.控制盒控制盒3.长轴长轴4.盘管组件盘管组件单风道电加热再热型结构单风道电加热再热型结构VCET电加热电加热1.风阀组件风阀组件(进口进口)2.控制盒控制盒3.长轴长轴4.电加热组件电加热组件1234并联风机单冷型结构并联风机单冷型结构VPCT单冷单冷1.风机电机组件风机电机组件2.风阀组件风阀组件(进口进口)3.控制盒控制盒4.长轴长轴5.风机隔板风机隔板24135一次风送风回风并联风机热水盘管再热型结构并联风机热水盘管再热型结构VPWT热水盘管热水盘管1.风机电机组件风机电机组件2.风阀组件风阀组件(进口进口)3.控制盒控制盒4.长轴长轴5.风机隔板风机隔板6.盘管组件盘管组件241365一次风送风回风并联风机电加热再热型结构并联风机电加热再热型结构VPET电加热电加热1.风机电机组件风机电机组件2.风阀组件风阀组件(进口进口)3.控制盒控制盒4.长轴长轴5.风机隔板风机隔板6.电加热组件电加热组件241356串联风机单冷型结构串联风机单冷型结构VSCT单冷单冷43121.风机电机组件风机电机组件2.风阀组件风阀组件(进口进口)3.控制盒控制盒4.长轴长轴送风送风回风回风一次风一次风串联风机热水盘管再热型结构串联风机热水盘管再热型结构VSWT热水盘管热水盘管431521.风机电机组件风机电机组件2.风阀组件风阀组件(进口进口)3.控制盒控制盒4.长轴长轴5.盘管组件盘管组件串联风机电加热再热型结构串联风机电加热再热型结构VSET电加热电加热41.风机电机组件风机电机组件2.风阀组件风阀组件(进口进口)3.控制盒控制盒4.长轴长轴5.电加热组件电加热组件1235VAV系统控制方式定静压控制总风量（或总流量）控制变静压控制定静压控制回路的目的在于保持风管中某一点的静压恒定控制回路测量风管中此点的静压测量风管中此点的静压并与之静压静压设定点设定点相比较 控制器将输出信号发送给变频器，改变风机速度及风管中的静压定静压控制静压传感器应处于风管系统中静压最低的地方。它应位于风管总它应位于风管总长的长的2/3以下位置以下位置定静压控制变频器变频器控制控制DDC 控制器控制器设定点及其它设定点及其它调整参数调整参数定静压控制每个主风管需要单每个主风管需要单独设置传感器独设置传感器正确选择静压放置点选择静压放置点对系统的性能非常重要不能预先计算出最佳设定点，它必须在现场必须在现场进行判断进行判断定静压控制n如果设定值太低设定值太低，某些VAV末端就不能获得足够的空气以满足区域温度要求，不能保证舒适度o某些VAV末端的风门开度到了100%，但实际流量还是比所需流量要小，这些VAV末端风量不能使房间温度达到设定点定静压控制如果设定值过高设定值过高，风机的能源就被浪费浪费掉，同时，系统的噪音噪音也会增大。所有的VAV末端调节风阀，只需打开一点就能达到 所需流量，气流从小开口流动会产生许多噪音。VAV末端的控制就会不稳定。不稳定。降低了调节风阀的范 围(对末端调节风阀的位置进行少量的调校，就会对风流量起到大的影响)，流量控制回路对参数非常敏感，而且可能出现振荡定静压控制根据各末端风阀阀位状况末端风阀阀位状况来判断系统风量盈亏。目的是保持每一个VAV末端的阀门开度在60%-90%之间，在使阀门尽可能全开和使风管中静压尽可能减小的前提下，通过调节风机频率来改变空调系统的送风量。变静压控制自动重设自动重设静压设定值:每隔一段时间，核对所有VAV末端调节风阀的位置。如果绝大多数调节风阀的开度大于90%，静压设定值就需要增加压力设定，加大风量增加压力设定，加大风量。如果绝大多数调节风阀的开度小于60%，静压设定值就需要减少压力设定，减小风量减少压力设定，减小风量。变静压控制46变静压控制原理将各VAV末端装置的瞬时风量值求和风量值求和，得出这时系统要求的总风量，根据风机在各个转速下的性能曲线，按要求的风要求的风量量控制风机转速。实现难点：-要求空调厂家提供完整的风机特性曲线（包括各种转速）较难做到。-实际工程施工中，风管的密闭性等诸多问题较难实现。总风量控制各各VAVVAV末端风阀开度控制风末端风阀开度控制风机频率机频率与定静压控制相比，更节能；与定静压控制相比，更节能；多送风管系统只需一只静压多送风管系统只需一只静压传感器即可，且各处均可放传感器即可，且各处均可放置，可节约安装成本。置，可节约安装成本。要将各要将各VAVVAV末端阀位开度送末端阀位开度送至空调机组的至空调机组的DDCDDC控制器，控制器，对楼控系统网络通讯能力要对楼控系统网络通讯能力要求高求高静压测试点的设置及静静压测试点的设置及静压设定值影响系统的节压设定值影响系统的节能效果；能效果；对于一台空调有多条送对于一台空调有多条送风管的变风量系统需在风管的变风量系统需在各个送风管上设置静压各个送风管上设置静压传感器传感器三种控制方式比较三种控制方式比较VAV运行管理要点接管验收检查：1.风道严密性2.软管连接不能有死弯3.风平衡测试，主机组及 末端是否能达到设计要求4.自控功能测试运行维护管理：1.末端传感器定期清洁，保证探测数值准确2.如何保证空气品质：p新风阀最小开度设置p定期清洁过滤网3.装修改动后，重新调试整定系统参数专业自控厂家支持某大厦VAV系统前瞻暖通设计说明末端控制箱布置末端控制箱数量采暖平面图控制系统谢谢大家！D座空调机组参数座空调机组参数
