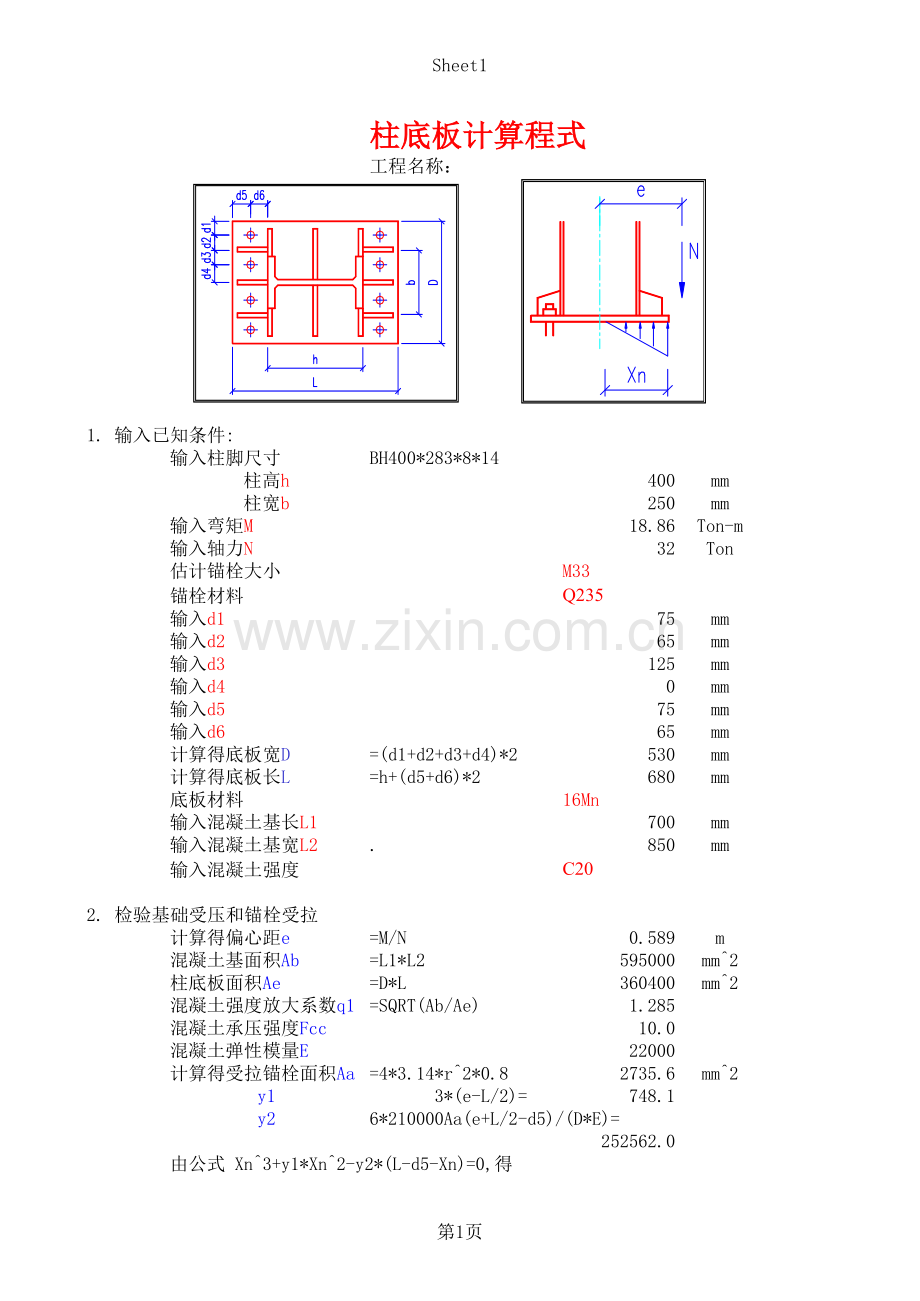

Sheet1柱柱底底板板计计算算程程式式工程名称：1.输入已知条件:输入柱脚尺寸BH400*283*8*14柱高h400mm柱宽b250mm输入弯矩M18.86Ton-m输入轴力N32Ton估计锚栓大小M33锚栓材料Q235输入d175mm输入d265mm输入d3125mm输入d40mm输入d575mm输入d665mm计算得底板宽D=(d1+d2+d3+d4)*2530mm计算得底板长L=h+(d5+d6)*2680mm底板材料16Mn输入混凝土基长L1700mm输入混凝土基宽L2.850mm输入混凝土强度C202.检验基础受压和锚栓受拉计算得偏心距e=M/N0.589m混凝土基面积Ab=L1*L2595000mm2柱底板面积Ae=D*L360400mm2混凝土强度放大系数q1=SQRT(Ab/Ae)1.285混凝土承压强度Fcc10.0混凝土弹性模量E22000计算得受拉锚栓面积Aa=4*3.14*r2*0.82735.6mm2y1 3*(e-L/2)=748.1y26*210000Aa(e+L/2-d5)/(D*E)=252562.0由公式 Xn3+y1*Xn2-y2*(L-d5-Xn)=0,得第1页Sheet1计算受压长度Xn281.6250563281.6mm混凝土所受最大压力Fc=2*N*(e+L/2-d5)/(D*Xn*(L-d5-Xn/3)7.17N/mm2Fcq1*FccOK!计算受拉锚栓总拉力Tp=N*(e-L/2+Xn/3)/(L-d5-Xn/3)214898.5N锚栓强度f140N/mm2计算锚栓所受拉力s=Tp/Aa78.6N/mm2s140OK!3.计算板厚t底板强度s1345N/mm2 1.对于两边支撑计算a1=SQRT(d1+d2)2+(d5+d6)2)198.0mm计算b1=(d1+d2)*(d5+d6)/a199.0mm计算b1/a1=b1/a10.500由b1/a1用插值法得q20.060计算弯矩M1=q2*fc*a1216857.4N-mm计算板厚t=SQRT(6*m1/s1)17.1mm 2.对于三边支撑计算a2=d3+d4125mm计算b2=d5+d6140mm计算b2/a2=b2/a21.120由b2/a2用插值法得q30.121计算弯矩M2=q3*fc*a2213563.2N-mm计算板厚t=SQRT(6*m2/s1)15.4mm计算一个锚栓所受拉力T=Tp/453724.6N锚栓孔径d38mm计算板厚t=sqrt(6*T*d5)/(d+2*d5)*s1)19.3065mm 第2页Sheet2柱柱底底板板计计算算程程式式工程名称：1.输入已知条件:输入柱脚尺寸BH600*396柱高h600mm柱宽b496mm输入弯矩M146Ton-m输入轴力N179Ton估计锚栓大小M30锚栓材料16Mn输入d195mm输入d2120mm输入d3125mm输入d4125mm输入d595mm输入d6120mm计算得底板宽D=(d1+d2)*2+b530mm计算得底板长L=h+(d5+d6)*2680mm底板材料16Mn输入混凝土基长L11130mm输入混凝土基宽L21230mm输入混凝土强度C202.检验基础受压和锚栓受拉计算得偏心距e=M/N0.219m混凝土基面积Ab=L1*L2998400mm2柱底板面积Ae=D*L638400mm2混凝土强度放大系数q1=SQRT(Ab/Ae)1.251混凝土承压强度Fcc10.0混凝土弹性模量E22000计算得受拉锚栓面积Aa=4*3.14*r2*0.82260.8mm2y1 3*(e-D/2)=-483.8第3页Sheet2y26*210000Aa(e+D/2-d5)/(L*E)=81504.4由公式 Xn3+y1*Xn2-y2*(D-d5-Xn)=0,得计算受压长度Xn530.1192543530.1mm混凝土所受最大压力Fc=2*N*(e+D/2-d5)/(L*Xn*(D-d5-Xn/3)6.66N/mm2Fcq1*FccOK!计算受拉锚栓总拉力Tp=N*(e-D/2+Xn/3)/(D-d5-Xn/3)43361.6N锚栓强度f140N/mm2计算锚栓所受拉力s=Tp/Aa19.2N/mm2s140OK!3.计算板厚t底板强度s1345N/mm2 1.对于两边支撑计算a1=SQRT(d1+d2)2+(d5+d6)2)240.4mm计算b1=(d1+d2)*(d5+d6)/a1120.2mm计算b1/a1=b1/a10.500由b1/a1用插值法得q20.060计算弯矩M1=q2*fc*a1223104.9N-mm计算板厚t=SQRT(6*m1/s1)20.0mm 2.对于三边支撑计算a2=d3+d4250mm计算b2=D/2265mm计算b2/a2=b2/a21.520由b2/a2用插值法得q30.210计算弯矩M2=q3*fc*a2287336.7N-mm计算板厚t=SQRT(6*m2/s1)39.0mm计算一个锚栓所受拉力T=Tp/410840.4N锚栓孔径d35mm计算板厚t=sqrt(6*T*d5)/(d+2*d5)*s1)8.6840mm第4页
