扣件式钢管脚手架工程监理实施细则(江苏省标准格式).doc

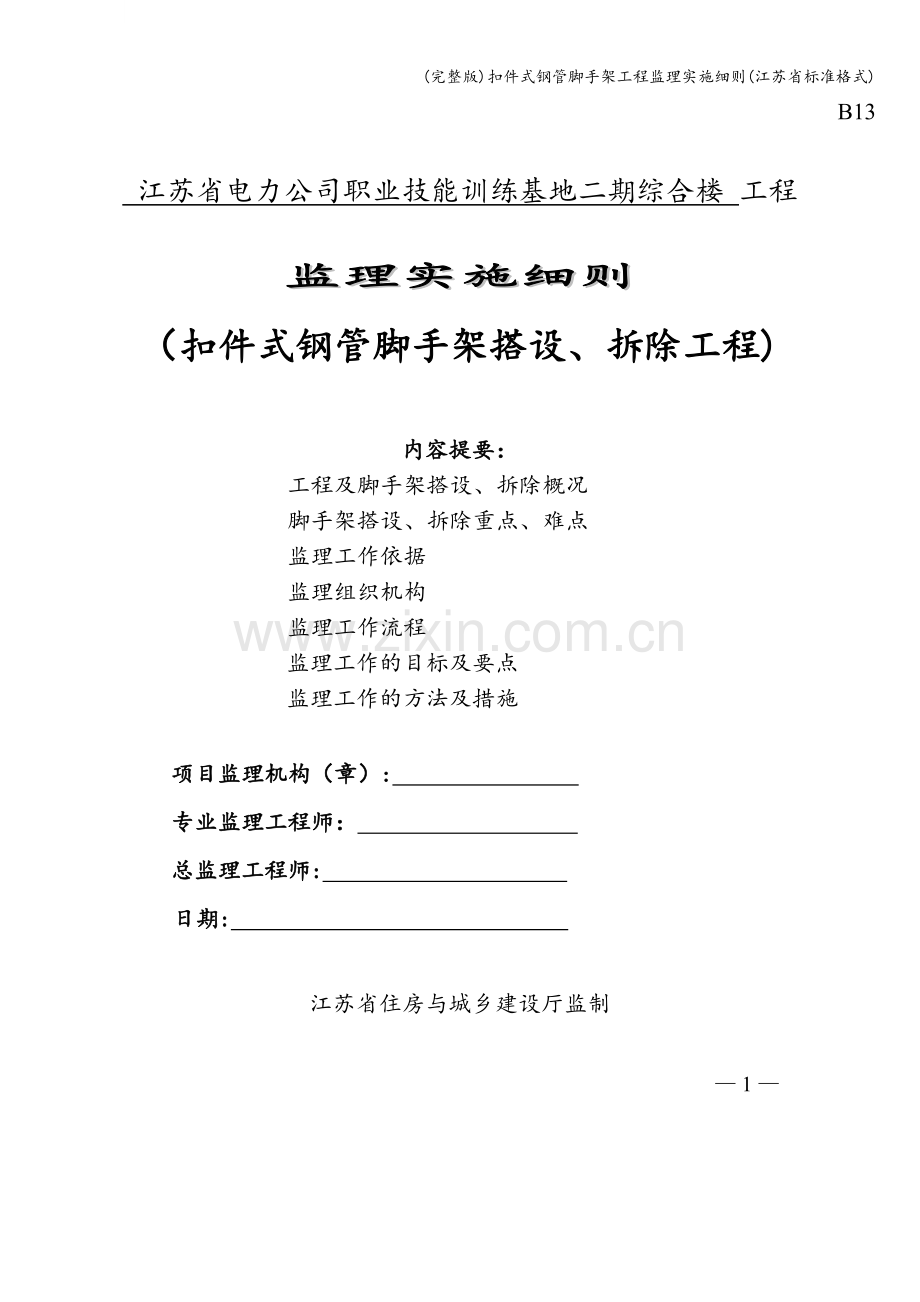

(完整版)扣件式钢管脚手架工程监理实施细则(江苏省标准格式)B13 江苏省电力公司职业技能训练基地二期综合楼 工程监理实施细则（扣件式钢管脚手架搭设、拆除工程) 内容提要：工程及脚手架搭设、拆除概况脚手架搭设、拆除重点、难点监理工作依据监理组织机构监理工作流程监理工作的目标及要点监理工作的方法及措施 项目监理机构（章）: 专业监理工程师： 总监理工程师: 日期: 江苏省住房与城乡建设厅监制江苏省电力公司职业技能训练基地二期综合楼工程扣件式钢管脚手架搭设、拆除工程监理实施细则1 工程概况1.1 工程概况: 本工程位于连云港市临海产业园区花果山大道东侧、新东方大道南侧,地下1层,地上25层，结构类型为框架体系，建筑面积49124m2， 其中地下室8663m2,地上40461m2,0。000相当于绝对高程4。70m，建筑高度98.2m,室内外高差0.60m。地下室高4.0m，东西长130.30m，南北宽64.70m（不含汽车坡道）.本工程13层采用全封闭的扣件式双排钢管脚手架，搭设至五层楼面，全高18.4m，五层以上采用型钢悬挑脚手架,悬挑5次,每次悬挑18米.脚手架采用双排单立管，立杆距外墙0.35米，立杆横距0。9米，立杆纵距1.8米,步距1。8米。1。2 脚手架搭设、拆除概况：1.2。1 拟搭设、拆除的脚手架型式：单排钢管脚手架 开口型双排钢管脚手架 封圈型满堂脚手架 敞开式满堂支撑架 遮挡式悬挑式脚手架 封闭式独立式脚手架（支撑架） 底部双管立杆整体提升脚手架（可单独编制细则）1。2.2 拟搭设、拆除的脚手架用途：结构施工 围护架装饰施工 模板施工1。2.3 拟搭设、拆除脚手架分布区域：（1）119/A-F结构外围（地下室顶至五层）；(2）111/AC结构外围（五层以上）；(3)1-19/AJ室内楼面板结构；(4)高支模区域为：三层以下及部分地下室。1。2。4 脚手架承受荷载简述：（1）风荷载Wo=0。65KN/m2,雪荷载So=0.40KN/m2。(2)楼面活荷载按GB500092001中4。1。1节执行，特殊区域详见以下说明:客房、办公、会议：2.0KN/m2，厨房：4。0 KN/m2，餐厅:2.5 KN/m2；楼梯：3。5 KN/m2，设备机房：7。0 KN/m2；门厅、走廊：2.0 KN/m2（当人流可能密集时3。5 KN/m2）；有分隔的公共卫生间（包括填料、隔墙)：8。0 KN/m2。屋面活荷载按GB500092001中4。3节的规定:（3)上人屋面：2.0 KN/m2；不上人屋面:0。5 KN/m2（屋面活荷载与雪荷载比较，按大者取值）。（4）楼梯、阳台和上人屋面等的栏杆顶部水平荷载，按GB50009-2001中4.5节的规定：0。5 KN/m2。1.2.5 拟搭设、拆除的脚手架构造要求: 拟搭设、拆除的脚手架构造要求一览表 表1.1序号区域(轴线）脚手架型式构造要求构配件选用11-19/AF结构外围（地下室顶至五层）落地式脚手架1-13/AD结构外围（地下室顶至五层）脚手架长86.4米,宽26.5米.立杆距外墙0。35米，立杆横距0.9米，立杆纵距1.8米，步距1。8米。剪刀撑每6步4跨搭设一道。连墙件采用刚性连接,垂直间距3.6米，水平间距5.4米,距主节点距离不大于0。3米。48。3钢管及配套扣件2111/AC结构外围（五层以上）悬挑脚手架1-11/A-C结构外围（地下室顶至五层）脚手架长72米,宽17米，总高度107。3米，每18米悬挑一次。悬挑脚手架采用16工字钢悬挑,钢丝绳作为卸载。脚手架内侧距外墙面350mm。连墙件2步3跨，采用刚性连接。钢丝绳选用15,6*37,抗拉强度1670N/mm。立杆步距1。8米,横距0.9米.48.3钢管及配套扣件、16号工字钢、15，637钢丝绳3119/A-J室内楼面板结构支撑架架体根据房间尺寸搭设。48.3钢管及配套扣件4高支模（三层以下及部分地下室)支撑架210mm厚顶板：按层高6600mm,支架立杆纵横向间距800mm，纵横向水平杆4道，并在200mm高处设扫地杆一道。楞木间距Q=250mm。300mm*650mm梁：立杆纵向间距800mm,横向间距=300+3002=900mm。楞木2根。300mm*950mm梁：立杆横距=300+3002=900mm,纵距=800mm，横向水平杆除按间距800布置外，在纵向2根横杆之间加设1根横向水平杆。楞木2根。400750mm梁：立杆横距=400+300*2=1000mm；纵距800mm。横向水平杆除按间距800布置外在纵向2根横杆之间加设一根横向水平杆，楞木3根.400mm1000mm梁：立杆：横距=400+3002=1000mm，中间加一根立杆，纵距800mm；横向水平杆：间距800mm，跨度为500的mm二等跨连续梁,纵向水平杆：间距500mm；楞木3根。500mm*1400mm梁:立杆横距=500+3002=1100mm,中间加一根立杆，纵距=400mm；横向水平杆：间距400mm纵向水平杆间距500mm；楞木3根。600mm1400mm梁：立杆横距600+300*2=1200mm，中间加1根立杆；纵距=400mm；横向水平杆：间距400mm；纵向水平杆:间距600mm。楞木：4根。48。3钢管及配套扣件1。3 脚手架地基与基础构造：落地式脚手架：东面、北面立杆位于地下室顶板上;南面、西面立杆位于基槽内，土层夯实，并用10cmC15素混凝土硬化。立杆根部均设置厚度不小于3cm的垫板,并设排水沟.悬挑式脚手架:采用16号工字钢2扣件式钢管脚手架搭设、拆除工程的特点、难点.2.1 扣件式钢管脚手架搭设、拆除的特点、难点：本工程扣件式钢管脚手架体量大、高度高、局部高支模、工期紧。2.2 脚手架搭设、拆除施工安全生产管理监理工作的重点：方案审批、立杆基础处理、架体与建筑结构的拉结、杆件间距与剪刀撑、脚手板与防护栏杆、小横杆设置、杆件搭接、架体内封闭、层间防护、交底与验收。3 监理依据3。1 本工程施工合同、协议等资料。3。2 本工程监理规划。3.3 经审批通过的施工组织设计、脚手架搭设、拆除专项施工方案。3。4 本项目适用的扣件式脚手架搭设、拆除相关现行法律法规、技术标准规范。扣件式钢管脚手架搭设、拆除工程相关法律法规、技术标准规范一览表 表3。1序 号名 称编 号1建设工程安全管理条例国务院令第393号2建筑施工扣件式钢管脚手架安全技术规范JGJ130-20113钢管脚手架扣件GB1583120064建筑施工手册第四版5安全网GB572520096危险性较大的分部分项工程安全管理办法建质200987号7建筑工程高大模板支撑系统施工安全监督管理导则建质2009254号8连云港市建设工程危险性较大的分部分项工程安全管理办法连建质2009537号3。5 其它依据: 建设工程监理规范GB503192000及国家、省、市关于安全生产的法律法规.4 监理组织架构4.1 扣件式钢管脚手架搭设工程监理组织架构框图: 总监代表纪 怀 军总监理工程师方 泓土建监理刘 涛土建监理颜 景 寿土建监理吴 雨 桂安装监理付 明 明图4。1 监理组织架构框图5 监理工作的主要流程5。1 脚手架搭设、拆除工程监理的主要工作程序： 施工单位编制并报审专项施工方案不同意监理审核专项施工方案整改同意完成搭设或计划拆除一个检验批不合格施工单位自检、互检，专职安全员检查不合格监理工程师检查验收合格进入下道工序施工图5.1 脚手架搭设、拆除工程的监理工作程序5.2 扣件式钢管脚手架专项施工方案审核程序： 修改补充施工组织设计（方案）申报(承包单位）向施工方询问和落实主要问题（专业监理工程师）初审(专业监理工程师）重大问题与建设单位、设计协商（总监理工程师）监理项目部会审（专业监理工程师)对重大施工方案组织建设单位、设计、承包、监理共同参加的方案专题会共同审定（总监理工程师） 提出修改意见方案审批（总监理工程师）通过将批件返回承包方并送建设单位（资料管理人员）施工组织设计付诸实施（承包单位）5.3 分包单位资质审核监理工作程序： 分包单位资质报审(承包单位）另选定分包单位（承包单位）审查分包人的申报资料（专业监理工程师）分包单位批准（总监理工程师）不批准批准签认分包单位审批表(总监理工程师）与分包方签订工程分包合同（承包方）进入工地施工(分包方）5.4 扣件式钢管脚手架材料、构配件验收监理程序: 施工单位填报原材料、成品、半成品及设备进场报验表监理工程师审查出厂合格证、准用证。（监理抽检、见证送检） 合 格 不合格监理工程师签认设备进场报验表不同意进场使用，已进场的则监理工程师监督退货 施工单位在指定的部位使用5.5 扣件式钢管脚手架搭设检查验收程序：江苏顺通三检合格搭设施工完毕返 工通知现场监理工程师会同现场检查合格？签署验收合格意见进行下道工序 5.6 其它程序或流程：无.6 安全生产管理监理工作的目标及要点6。1 扣件式钢管脚手架搭设、拆除工程监理的目标：按照施工合同、相关规范标准及专项施工方案要求，本扣件式钢管脚手架搭设、拆除工程监理的目标为：确保脚手架工程做到经济合理、安全可靠，脚手架实际工况条件与设计计算条件相符。6。2 扣件式钢管脚手架搭设、拆除工程监理项目要点见表6。1： 扣件式钢管脚手架搭设、拆除监理要点 表6。1序号安全控制项目安全控制点安全控制要求1安全管理交底架体搭设前应进行交底并形成书面记录专项方案方案应具有可操作性，并审批通过安全管理体系施工单位应建立健全安全管理体系，并落实到位2材料、构配件钢管、扣件材质钢管直径、壁厚、材质应符合要求， 钢管不应弯曲、变形、锈蚀严重扣件技术性能应符合标准3地基与基础土体夯实设置垫板场地排水立杆基础应平整并夯实立杆底部应设置底座、垫板应设置排水措施4搭设构造剪刀撑按规定设置纵向剪刀撑或横向斜撑剪刀撑应沿脚手架高度连续设置，角度应为4560剪刀撑斜杆的接长或剪刀撑斜杆与架体杆件固定应符合规范要求横向水平杆立杆与纵向水平杆交点处设置横向水平杆按脚手板铺设的需要增加设置横向水平杆 双排脚手架横向水平杆严禁只固定一端单排脚手架横向水平杆插入墙内小于180mm 杆件连接纵向水平杆搭接长度不得小于1m或固定应符合要求立杆除顶层顶步外严禁采用搭接层间防护作业层脚手板下应采用安全平网兜底或作业层以下每隔10m采用安全平网封闭作业层与建筑物之间应进行封闭架体与建筑结构拉结架体与建筑结构拉结方式或间距应符合规范要求架体底层第一步纵向水平杆处应按规定设置连墙件或未采用其他可靠措施固定搭设高度超过24m的双排脚手架，应采用刚性连墙件与建筑结构可靠连接脚手板与防护栏杆脚手板应满铺或铺设牢固脚手板规格和材质应符合规范要求严禁探头板 架体外侧应设置密目式安全网封闭且网间连接应严密作业层防护栏杆应符合规范要求作业层应设置高度不小于180mm的挡脚板 通道应设置人员上下专用通道通道设置应符合要求5搭设质量检查与验收扣件紧固力扣件的拧紧力应控制在扭力距达到4060Nm立杆垂直度钢脚手架立杆的垂直度偏差应1/300，且应同时控制其最大垂直偏差值：当架高20m时为不大于50mm；当架高20m时为不大于75mm纵向钢管水平偏差纵向钢管的水平偏差应1/250,且全架长的水平偏差值应不大于50mm构造搭设构造搭设应符合设计及规范要求作业层铺板安全防护措施作业层铺板应满铺，安全防护措施应符合要求6接地与避雷接地与避雷做法防雷装置的冲击接地电阻值控制在4欧姆内；脚手架立杆顶端做避雷针，可用直径2532、壁厚不小于3的镀锌钢管或直径12的镀锌钢筋制作，与脚手架立杆顶端焊接，高度不小于1米；将脚手架所有最上层的大横杆全部接通，形成避雷网络.接地板用不小于20的圆钢，水平接地板可用厚度不小于4，宽2540的角钢制作。接地板的设置,可按脚手架的长度每50米(或小于50米）设置一个，接地板埋入地下的最高点应深入地下不小于500。7脚手架拆除拆除前技术准备支架拆除前结构的混凝土强度应达到设计要求支架拆除前预应力张拉完成安全防护拆除人员应持证上岗支架拆除前应设置警戒区，并应设专人监护支架拆除顺序、拆除方式应符合方案要求6.3 扣件式钢管脚手架搭设、拆除工程监理要点：6.3。1 扣件式钢管脚手架搭设、拆除工程专项施工方案审查:重点审查专项施工方案是否具有可行性，是否能指导现场施工。本工程专项方案已通过监理审核，同意按江苏顺通上报的专项施工方案组织施工。6。3。2 资质审查：本工程扣件式钢管脚手架搭设、拆除由总包单位江苏顺通负责施工,江苏顺通为总承包特级企业。6。3.3 材料、构配件进场验收.脚手架材料、构配件进场后，监理工程师应参加检查验收，检查验收内容见表6.2： 材料、构配件质量检查表 表6.2项目要 求抽检数量检查方法钢管应有产品质量合格证、质量检验报告750 根为一批， 每批抽取 1 根检查资料钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、 压痕和深的划道全数检查目测钢管两端面切斜偏差小于1。7mm3塞尺、拐角尺钢管应涂有防锈漆全数检查目测钢管的表面锈蚀深度0。18mm；钢管端部弯曲l1.5m，5mm；立杆钢管弯曲3ml4m,12mm;4ml6。5m,20mm；水平杆、斜杆的钢管弯曲l6.5m，12mm；3%钢板尺钢管外径及壁厚外径48.3mm，允许偏差0.5mm壁厚3。6mm,允许偏差0。36mm3游标卡尺扣件扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证 钢 管 脚 手 架 扣 件规定检查资料新、旧扣件均应进行防锈处理全数目测扣件各部位不应有裂纹;盖板与座的张开距离不得小于50mm；扣件表面大于10mm2的砂眼不应超过3处，且累计面积不应大于50mm2；扣件表面粘砂面积累计不应大于150mm2；错箱不大于1mm全数目测游标卡尺扣件应经过65Nm扭力矩试压,各部位不应有裂纹JGJ1302011第 8.2.5 条扭力扳手可调托撑应有产品质量合格证、质量检验报告(可调托撑抗压承载力设计值不应小于40kN）3检查资料可调托撑支托板厚不应小于 5 毫米，变形不应大于 1 ；可调托撑螺杆外径不得小于 36mm；螺母厚度不得小于 30 3%游标卡尺、钢板尺、塞尺支托板、螺母有裂纹的严禁使用全数目测脚手板不得使用腐烂、散边或破损严重的竹片。全数目测钢管、扣件见证取样检测项目 表6。3序号见证取样材料名称检测项目备注1钢管拉伸性能、弯曲性能、截面尺寸（外径、壁厚）2扣件抗滑性能、抗破坏性能、扭转刚度、抗拉性能、抗压性能3钢筋力学性能试验4安全网安全平(立）网：系绳间距及长度、筋绳间距、绳断裂强力、耐冲击性能、阻燃性能.密目式安全立网：断裂强力断裂伸长、接缝部位抗拉强力、梯形法撕裂强力、开眼环扣强力、系绳断裂强力、耐贯穿性能、耐冲击性能、耐腐蚀性能、阻燃性能。6.3。4 地基与基础检查：检查地基基础的表面、排水、垫板及底座等项目。基础表面应坚实平整，无积水，垫板牢固不晃动，底座不滑动、不沉降。6.3.5 脚手架搭设构造:纵向水平杆的构造：（1）纵向水平杆应设置在立杆内侧，单根杆长度不应小于3跨；（2）纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定:两根相邻纵向水平杆的接头不应设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的 1/3.搭接长度不应小于1m，应等间距设置3个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。横向水平杆的构造：(1）作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的 1/2；（2）使用竹笆脚手板，双排脚手架的横向水平杆的两端，应用直角扣件固定在立杆上;（3）主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。脚手板的构造:（1）作业层脚手板应铺满、铺稳、铺实；（2）竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且应对接平铺， 四个角应用直径不小于1。2mm的镀锌钢丝固定在纵向水平杆上；（3）作业层端部脚手板探头长度应取150mm，其板的两端均应固定于支承杆件上。立杆的构造:（1）每根立杆底部宜设置底座或垫板；(2）脚手架必须设置纵、横向扫地杆.纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上；（3）底层步距均不应大于2m；（4）除顶层顶步外，其余各层各步接头必须采用对接扣件连接；（5) 当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500 ；各接头中心至主节点的距离不宜大于步距的1/3；（6）当立杆采用搭接接长时，搭接长度不应小于1m，并应采用不少于2个旋转扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm；(7)脚手架立杆顶端栏杆宜高出女儿墙上端1m，宜高出檐口上端1。5m。连墙件的构造：（1）脚手架连墙件设置的位置、数量应按专项施工方案确定；（2）脚手架连墙件数量的设置除应满足建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011的计算要求外,还应符合下表的规定：连墙件布置最大间距搭设方法高度竖向间距（h）水平间距(la)每根连墙件覆盖 面积（）双排落地50m3 h3 la40双排悬挑50m2 h3 la27单排24m3 h3 la40（3）连墙件应靠近主节点设置，偏离主节点的距离不应大于300mm；（4）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用 其它可靠措施固定；（5）应优先采用菱形布置,或采用方形、矩形布置;(6)连墙件中的连墙杆应呈水平设置，当不能水平设置时，应向脚手架一端下斜连接；（7)连墙件必须采用可承受拉力和压力的构造。对高度 24m 以上的双排脚手 架，应采用刚性连墙件与建筑物连接；(8）当脚手架下部暂不能设连墙件时应采取防倾覆措施.当搭设抛撑时,抛撑应采用通长杆件，并用旋转扣件固定在脚手架上，与地面的倾角应在4560之间；连接点中心至主节点的距离不应大于300mm。抛撑应在连墙件搭设后再拆除。门洞的构造:（1）脚手架门洞宜采用上升斜杆、平行弦杆桁架结构型式，斜杆与地面的倾角 a 应在450600mm之间；（2)斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1跨内跨越2个步距时，宜在相交的纵向水平杆处,增设一根横向水平杆,将斜腹杆固定在其伸出端上;（3）门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞口12步；（4）门洞桁架中伸出上下弦杆的杆件端头，均应增设一个防滑扣件，该扣件宜紧靠主节点处的扣件。剪刀撑与横向斜撑:（1）双排脚手架应设置剪刀撑与横向斜撑；（2）每道剪刀撑跨越立杆的根数应下表规定确定。每道剪刀撑宽度不应小于4 跨,且不应小于6m,斜杆与地面的倾角应在450600mm之间;剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角 a450500600剪刀撑跨越立杆的最多根数 n765（3)剪刀撑斜杆的接长应采用搭接或对接，搭接应符合规范要求；（4）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆 上，旋转扣件中心线至主节点的距离不应大于150mm;(5)高度在 24m 以下的脚手架，必须在外侧两端、转角及中间间隔不超过 15m的立面上，各设置一道剪刀撑，并应由底至顶连续设置； （6）横向斜撑应在同一节间,由底至顶层呈之字型连续布置，斜撑的固定应符合规范要求；（7）高度在24m以下的封闭型双排脚手架可不设横向斜撑。斜道的构造：（1）高度不大于6m的脚手架，宜采用一字型斜道；高度大于6m的脚手架，宜采用之字型斜道;（2）斜道应附着外脚手架或建筑物设置；（3)运料斜道宽度不应小于1。5m,坡度不应大于1：6;人行斜道宽度不应小于1m，坡度不应大于1：3;（4）拐弯处应设置平台，其宽度不应小于斜道宽度；(5）斜道两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为1.2m，挡脚板高度不应小于180mm；（6）运料斜道两端、平台外围和端部均应设置连墙件；每两步应加设水平斜杆；并设置剪刀撑和横向斜撑。斜道脚手板构造的构造：（1）脚手板横铺时,应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm；（2)脚手板顺铺时，接头应采用搭接，下面的板头应压住上面的板头，板头的凸棱处应采用三角木填顺；（3）人行斜道和运料斜道的脚手板上应每隔250 mm 300mm设置一根防滑木条，木条厚度应为20 mm 30mm。6。3。6 脚手架搭设施工：（1)脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步;如果超过相邻连墙件以上两步，无法设置连墙件时，应采取撑拉固定等措施与建筑结构拉结.（2）每搭完一步脚手架后，应按建筑施工扣件式钢管脚手架安全技术规范JGJ1302011表 8.2.4 的规定校正步距、纵距、横距及立杆的垂直度.（3）底座安放应符合下列规定：底座、垫板均应准确地放在定位线上；垫板应采用长度不少于2 跨、厚度不小于50mm、宽度不小200的木垫板。（4）立杆搭设应符合下列规定：相邻立杆的对接连接应符合建筑施工扣件式钢管脚手架安全技术规范JGJ1302011第 6。3.6 条的规定；脚手架开始搭设立杆时，应每隔 6 跨设置一根抛撑，直至连墙件安装稳定后,方可根据情况拆除；当架体搭设至有连墙件的主节点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后,应立即设置连墙件。（5)脚手架纵向水平杆的搭设应符合下列规定:脚手架纵向水平杆应随立杆按步搭设，并应采用直角扣件与立杆固定；纵向水平杆的搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ1302011第6.2.1 条的规定；在封闭型脚手架的同一步中，纵向水平杆应四周交圈设置，并应用直角扣件与内外角部立杆固定.（6）脚手架横向水平杆搭设应符合下列规定：搭设横向水平杆应符合建筑施工扣件式钢管脚手架安全技术规范JGJ1302011第 6.2。2 条的规定;双排脚手架横向水平杆的靠墙一端至墙装饰面的距离不应大于100mm。（7）脚手架纵向、横向扫地杆搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ1302011第6。3.2、6.3。3 条的规定。（8)脚手架连墙件安装应符合下列规定:连墙件的安装应随脚手架搭设同步进行,不得滞后安装;当脚手架施工操作层高出相邻连墙件以上二步时，应采取确保脚手架稳定的临时拉结措施，直到上一层连墙件安装完毕后再根据情况拆除.（9)脚手架剪刀撑与横向斜撑应随立杆、纵向和横向水平杆等同步搭设，不得滞后搭设.（10)脚手架门洞搭设应符合建筑施工扣件式钢管脚手架安全技术规范JGJ1302011第 6。5 节的规定.(11）扣件安装应符合下列规定：扣件规格应与钢管外径相同；螺栓拧紧扭力矩不应小于 40Nm，且不应大于 65Nm；在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直 角扣件、旋转扣件的中心点的相互距离不应大于 150mm;对接扣件开口应朝上或朝内；各杆件端头伸出扣件盖板边缘的长度不应小于 100mm.(12)作业层、斜道的栏杆和挡脚板的搭设应符合下列规定：栏杆和挡脚板均应搭设在外立杆的内侧；上栏杆上皮高度应为1。2m;挡脚板高度不应小于 180mm；中栏杆应居中设置。(13)脚手板的铺设应符合下列规定:脚手板应铺满、铺稳，离墙面的距离不应大于 150mm;采用对接或搭接时均应符合建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第 6。2.3 条的规定;脚手板探头应用直径 3.2mm 的镀锌钢丝固定在支承杆件上；在拐角、斜道平台口处的脚手板，应用镀锌钢丝固定在横向水平杆上，防止滑动。6.3。7 脚手架拆除施工:（1）脚手架拆除应按专项方案施工,拆除前应做好下列准备工作：应全面检查脚手架的扣件连接、连墙件、支撑体系等是否符合构造要求；根据检查结果补充完善脚手架专项方案中的拆除顺序和措施,经审批 后方可实施；拆除前应对施工人员进行交底；应清除脚手架上杂物及地面障碍物。（2）脚手架拆除作业必须由上而下逐层进行,严禁上下同时作业； 连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架； 分段拆除高差大于两步时，应增设连墙件加固。（3）当脚手架拆至下部最后一根长立杆的高度（约 6.5m）时，应先在适当位 置搭设临时抛撑加固后，再拆除连墙件。当脚手架采取分段、分立面 拆除时，对不拆除的脚手架两端，应先设置连墙件和横向斜撑加固。（4）架体拆除作业应设专人指挥，当有多人同时操作时,应明确分工、统一行动，且应具有足够的操作面。（5）卸料时各构配件严禁抛掷至地面。（6）运至地面的构配件应按本规范的规定及时检查、整修与保养，并应按品种、 规格分别存放。6。3。8 脚手架检查与验收：（1）脚手架及其地基基础应在下列阶段进行检查与验收:基础完工后及脚手架搭设前；作业层上施加荷载前；每搭设完6m8m高度后；达到设计高度后；遇有六级强风及以上风或大雨后，冻结地区解冻后；停用超过一个月.（2）应根据下列技术文件进行脚手架检查、验收：建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011第 8。2.38.2。5 条的规定;专项施工方案及变更文件；技术交底文件；构配件质量检查表。(3）脚手架使用中,应定期检查下列要求内容:杆件的设置和连接，连墙件、支撑、门洞桁架等的构造应符合本规范和专项施工方案的要求；地基应无积水，底座应无松动，立杆应无悬空;扣件螺栓应无松动；安全防护措施应符合本规范要求；应无超载使用.（4）脚手架搭设的技术要求、允许偏差与检验方法,应符合建筑施工扣件式钢管脚手架安全技术规范JGJ1302011中表8.2.4 的规定.（5）安装后的扣件螺栓拧紧扭力矩应采用扭力板手检查，抽样方法应按随机分布原则进行。抽样检查数目与质量判定标准，应按建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011中表8。2。5 的规定确定。不合格的应重新拧紧至合格。7 监理的主要工作方法及措施7。1 审查内容： 审查承包单位安全生产保证体系、质量保证体系是否建立、健全;审查承包单位报送的专项施工方案是否可行，并提出审查意见；审查脚手架搭设完成后检查验收报告；审查脚手架拆除签字审批手续等。7.2 复核内容：复核承包单位安全生产许可证、特种人员作业上岗证；脚手架基础标高、放线定位、复核每步架主杆位置,间距；脚手架搭设在68M高度后中间检查复核;脚手架搭设完成后、使用中、拆除前检查复核；高大模板支撑系统拆除前，复核结构混凝土同条件试块强度试验报告是否达到拆模强度要求；独立支撑系统拆除前,应检查其上支撑结构是否连接并形成稳定的受力体系等。7.3 质量安全问题的处理方法：监理人员对施工方案的实施和各项安全措施的落实情况进行抽查，对抽查过程中发现的一些较轻微的质量问题和安全隐患要及时要求施工单位进行整改并做好复查，必要时发书面通知要求施工单位限期整改，对出现下列情况之一者，应责令施工单位停工整改，复检合格后方可继续施工：施工单位未编制专项方案或将未经审批的技术方案交付现场施工;施工存在重大安全隐患。对监理人员应签发的整改通知书，施工单位出现拖延整改、拒不整改、抗拒整改而强行浇筑砼等严重违规行为,监理人员将责令停工整改，并通知建设局或质监站，请示上级主管部门处理。7。4 旁站.扣件式脚手架搭设与拆除过程中监理需旁站的部位为：未涉及。7.5 平行检验. 扣件式钢管脚手架搭设施工监理平行检验计划表 表7。1序号部位或过程检验项目检验比例检验方法备注1119/AF结构外围（地下室顶至五层）构件材质、立杆间距、纵横向水平杆、剪刀撑、扫地杆、架体基础、架体与建筑物拉结、防雷接地、层间防护、扣件紧固力逐层检查目测、钢卷尺检查、扭矩扳手检定仪检查2111/AC结构外围（五层以上)构件材质、立杆间距、纵横向水平杆、剪刀撑、扫地杆、架体基础、架体与建筑物拉结、防雷接地、层间防护、扣件紧固力逐层检查目测、钢卷尺检查、扭矩扳手检定仪检查3119/AJ室内楼面板结构构件材质、立杆间距、纵横向水平杆、剪刀撑、扫地杆、扣件紧固力逐层检查目测、钢卷尺检查、扭矩扳手检定仪检查4高支模（三层以下及部分地下室）构件材质、立杆间距、纵横向水平杆、剪刀撑、扫地杆、扣件紧固力逐层检查目测、钢卷尺检查、扭矩扳手检定仪检查7.6 巡视检查内容：检查作业人员是否持证上岗，安全防护用品是否佩戴到位。检查钢管、扣件外观质量是否符合要求.检查竹笆片是否满铺并绑扎牢固。检查脚手架连墙件数量是否到位,并采用刚性连接。检查扫地杆、连墙件、剪刀撑、纵横向水平杆搭设是否按方案搭设。检查安全网悬挂、防护栏杆、挡脚板、通道等安全防护措施是否到位.检查架体的防雷接地措施是否到位。检查架体使用过程中荷载堆放情况，严禁超负荷工作。检查架体拆除时安全警戒是否到位。7.7 现场协调方式：现场口头指令（后期补书面文件）、专题会议。7。8 验收。7。8。1 验收条件：验收节点内容的工作量全部完成,相关施工质量保证资料完成(含验收记录），施工单位完成关键工序自检，监理单位复查确认。7.8.2 验收内容：立杆基础、架体与建筑结构拉结、杆件间距、剪刀撑、脚手板与防护栏杆、横向水平杆设置、杆件连接、层间防护、构配件材质、通道等。7。8.3 验收程序：施工单位自检、互检、专检合格后，报监理单位验收，验收合格后方可进入下道工序施工.7。9 高支模工程安全生产管理监理工作的服务。7.9。1开工前的安全监督管理:监理部审查施工企业和工程项目安全生产体系、制度，机构建立情况、安全监管人员配备情况。审查施工企业资质、安全生产许可证、三类人员及特种作业人员取得考核合格证书和操作资格证书等情况。审查施工企业的安全技术措施、专项施工方案是否符合工程建设强制性标准，是否具有针对性.对模板支撑搭设方案需进行专家论证，并按规定审批后实施。审核施工企业应急救援预案和安全防护、文明施工措施费用使用计划。审核施工现场安全防护是否符合投标时承诺和规范要求。现场建立安全领导小组，定期巡视检查工程作业情况。7。9.2施工过程中的安全监督管理：搭设支模架人员必须戴安全帽、系安全带、穿防滑鞋。当有六级及六级以上大风和雾、雨、雪天气时应停止支模架搭设与拆除作业。雨、雪后上架作业应有防滑措施，并应扫除积雪。在支模架使用期间，严禁拆除下列杆件：主节点处的纵、横向水平杆，纵,横向扫地杆。在支模架上进行电、气焊作业时，必须有防火措施和专人看守。搭拆支模架时，地面应设围栏和警戒标志，并派专人看守，严禁非操作人员入内。不准高空抛物,危险作业，不得酒后作业，严禁在架上嬉闹。楼面梁板砼采用砼输送泵输送，因输送泵管的
