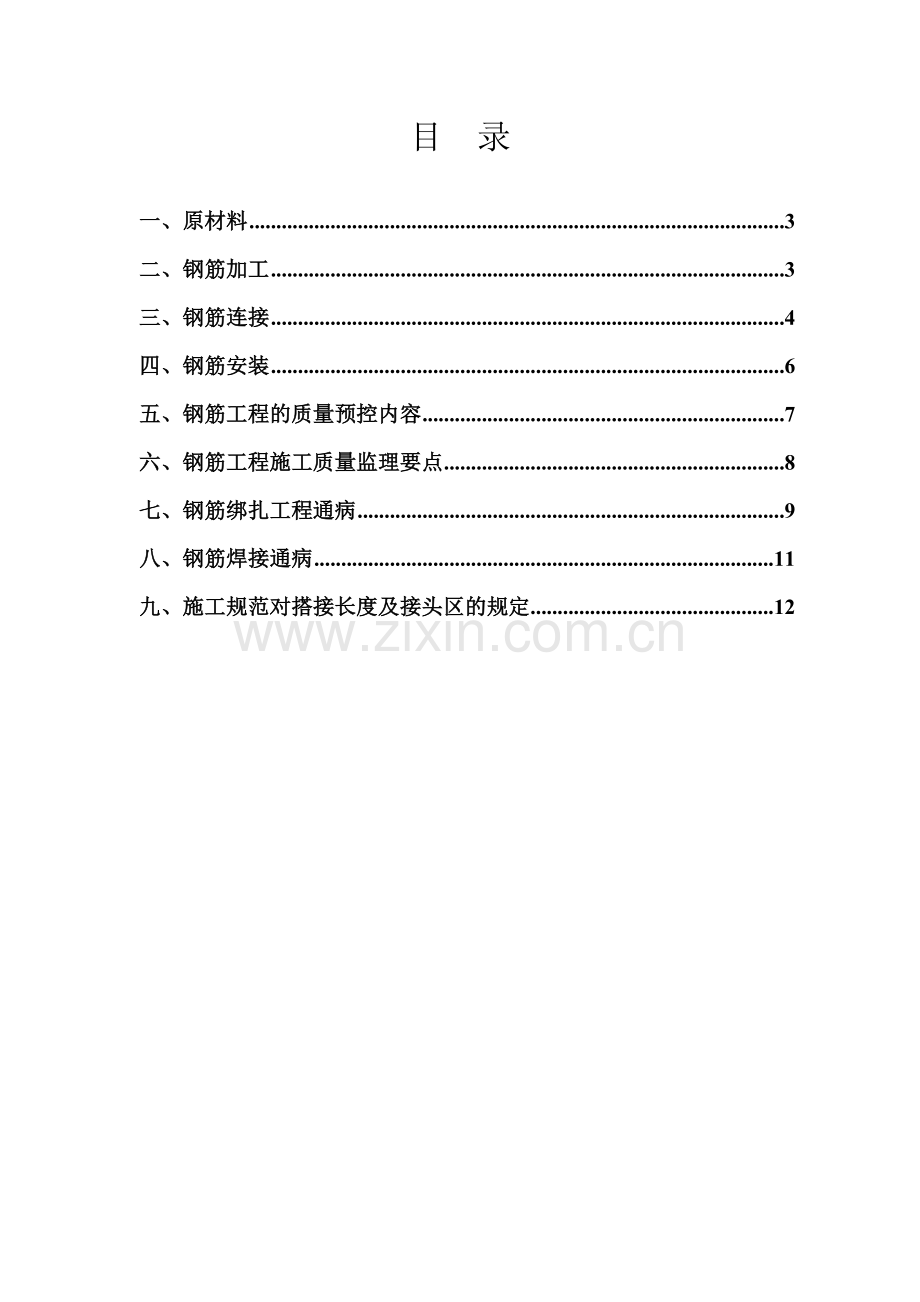

青岛华润悦府二期(地块二)8#楼项目钢筋分项工程监理实施细则 编 制： 审 批： 山东新昌隆建设咨询有限公司青岛华润悦府二期（地块二）8楼项目监理部目 录一、原材料3二、钢筋加工3三、钢筋连接4四、钢筋安装6五、钢筋工程的质量预控内容7六、钢筋工程施工质量监理要点8七、钢筋绑扎工程通病9八、钢筋焊接通病11九、施工规范对搭接长度及接头区的规定12（一）原材料项目项次内容检查数量检验方法主控项目1钢筋进场时，应按现行国家标准钢筋混凝土用热轧带肋钢筋GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。按进场的批次和产品的抽样检验方案确定。检查产品合格证、出厂检验报告和进场复验报告。2对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：1 钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；2 钢筋的屈服强度实测值与强度标准值的比值不应大于1.3；按进场的批次和产品的抽样检验方案确定。检查进场复验报告。3当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。检查化学成分等专项检验报告。一般项目1钢筋应平直、无损伤,表面不得有裂纹、油污、颗粒状或片状老锈。进场时和使用前全数检查。观察。（二）钢筋加工项目项次内 容检查数量检验方法主控项目1受力钢筋的弯钩和弯折应符合下列规定：1 HPB235级钢筋末端应作180弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的士倍；2 当设计要求钢筋末端需作135弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；3 钢筋作不大于90的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。钢尺检查。2除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：1 箍筋弯钩的弯弧内径除应满足第1项的规定外，尚应不小于受力钢筋直径；2 箍筋弯钩的弯折角度：对一般结构,不应小于90；对有抗震等要求的结构，应为135;3 箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构,不应小于箍筋直径的10倍。按每工作班同一类型钢筋、同一加工设备抽查不应少于3件.钢尺检查.一般项目1钢筋调直宜采用机械方法，也可采用冷拉方法。当采用冷拉方法调直钢筋时,HPB235级钢筋的冷拉率不宜大于1。按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。观察，钢尺检查。2钢筋加工的形状、尺寸应符合设计要求，其偏差应符合下表的规定（GB502042002规范表5.3.4）按每工作班同一类型钢筋、同一加工设备抽查不应少于3件。钢尺检查。项 目允许偏差（mm)受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸5(三）钢筋连接项目项次内 容检查数量检验方法主控项目1纵向受力钢筋的连接方式应符合设计要求.全数检查观察2在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJ 107、钢筋焊接及验收规程JGJ 18 的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验，其质量应符合有关规程的规定.按有关规程确定检查产品合格证、接头力学性能试验报告。一般项目1钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头.接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍.全数检查观察，钢尺检查2在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJ 107、钢筋焊接及验收规程 JGJ 18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定.全数检查观察3当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍d（d为纵向受力钢筋的较大直径)且不小于500mm，凡接头中点位于该连接区段长度内的接头均属于同一连接区段.同一连接区段内,纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计我具体要求时，应符合下列规定:1在受拉区不宜大于50；2接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50；直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50.在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大窨结构,墙可按相邻轴线间高度5m左右划分检查面，板可按纵横轴划分检查面，抽查10%,且均不少于3面。观察,钢尺检查。4同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径,且不应小于25 mm.钢筋绑扎搭接接头连接区段的长度为1.3（L为搭接长度)，凡搭接接头终点位于该连接区段长度内的搭接接头均属于同一连接区段.同一连接区段内，纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值(图5。4。6）。注：图中所示搭接接头同一连接区内的搭接钢筋为两根,当各钢筋直径相同时，接头面积百分率为50%。同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时,应符合下列规定：1 对梁类、板类及墙类构件，不宜大于25%；2 对柱类构件，不宜大于50；3 当工程中确有必要增大接头面积百分率时,对梁类构件，不应大于50%;对其他构件,可根据实际情况放宽.纵向受力钢筋绑扎搭接接头的最小搭接长度应符合GB50204-2002规范中附录B的规定。5在梁、柱类构件的纵向受力钢筋搭接长度范围内,应按设计要求配置箍筋。当设计无具体要求时,应符合下列规定：1 箍筋直径不应小于搭接钢筋较大直径的0。25倍；2 受拉搭接区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；3 受压搭接区段的箍筋间距应大于搭接钢筋较小直径的10倍，且不应大于200mm；4 当柱中纵向钢筋直径大于25mm时,应在搭接接头两个端面外100mm范围内各设置两个箍筋，其间距宜为50mm.钢尺检查（四)钢筋安装项目项次内 容检查数量检验方法主控项目1钢筋安装时,受力钢筋的品种、级别、规格的数量必须符合设计要求。全数检查观察，钢尺检查一般项目1钢筋安装位置的偏差应符合下表规定（GB50204-2002规范表5。5.2）在同一检验批内，对梁、柱和独立基础,应抽查构件数量的10，且不少于3件;对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大窨结构，墙可按相邻轴线间高度5m左右划分检查面，板可按纵横轴划分检查面，抽查10%,且均不少于3面。-项目允许偏差（mm）-绑扎钢筋网长、宽10钢尺检查网眼尺寸20钢尺量连续三档,取取大值绑扎钢筋骨架长10钢尺检查宽、高5钢尺检查受力钢筋间距10钢尺量两端、中间各一点,取最大值排距5保护层厚度基础10钢尺检查柱、梁5钢尺检查板.墙.壳3钢尺检查绑扎箍筋、横向钢筋间距20钢尺量连接三档，取最大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差3，0钢尺和塞尺检查注：1检查预埋件中心线位置时，应沿纵、横两个方向量测,并取其中的较大值；2表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90及以上，且不得有超过表中数值1.5倍的尺寸偏差。（五）钢筋工程的质量预控内容1、 钢筋（1）钢筋应有出厂质量证明书或试验报告单.钢筋进入工地后应进行外观检查，按批量(一般为60t，冷拉钢筋为20t）进行复试,未经复试或复试不合格的钢筋，不能用于工程。外观检查要求钢筋种类外观要求热轧钢筋表面无裂缝、结疤和折叠，如有凸块不得超边螺纹的高度,其它缺陷的高度和深度不得大于所在部位的允许偏差热处理钢筋表面无肉眼可见裂纹，结疤、折叠.如有凸块不得超边横肋的高度表面不得沾有油污冷拉钢筋钢筋表面不得有裂纹和局部缩颈（2）钢筋用钢一般不作化学分析,但如钢筋在加工过程中,发现脆断、焊接性能不良或力学性能显著不正常等现象时，或者无出厂证明,钢种钢号不明时，或者是有焊接要求的进口钢筋时,仍应、应时行公学成分检验.(3)集中加工的钢筋，应由加工厂单位出具出厂证明及钢筋同厂合格证或钢筋试验单批件(复印件），但须加盖加工单位印章.(4)钢筋复试结果应按钢筋种类进行检查。热轧钢筋的力学性能品 种牌 号公称直径（mm）屈服点sN/mm2（kgf/mm2)抗拉强度bN/mm2（kgf/mm2）伸长率5%冷弯外形强度等级弯曲角度弯曲直径不小于光圆钢筋A3、AY3825235（24）370（38）25180180d2d28-50变形钢筋20MnSi20MnNb（b）8-25335（34）510（52)161801803d4d2850315（32）490（50）25MnSi370(38)570(58）14903d40Si2MnV45SiMnV45Si2MnTi1025540（55)835（85）10905d28326d2、 焊条及焊剂（1） 焊条及焊剂应用出厂合格证，且应与焊接型式，母材种类或设计所要求的品种、规格一致.（2） 需要进行烘焙的应有烘焙记录（恒温250，烘焙1-2小时)。3、 考虑到目前钢筋用量大，结构节点钢筋密集，交叉复杂，而设计出图方式比较简化，因而应根据工程情况绘制结点钢筋布置实况图(翻样），或做出节点样板，以合理布置钢筋和安排好穿钢筋顺序。此项工作施工单位应当做，专业监理工程师也应学透图纸、绘制必要的图表，以免控制失误。4、 监理工程师应检查焊工的考试合格证(每两年复试一次)。在正式焊接前，必须监督焊工在现场条件下进行焊接性能试验，合格后方可正式生产。（六）钢筋工程施工质量监理要点1、 必须熟读设计图纸，明确各结构部位设计钢筋的品种、规格、绑扎或焊接要求,特别应注意结构某些部位配筋的特殊处理,对有关配筋变化的图纸会审记录和设计变更通知单,应及时标注在相应的结构施工图上，避免遗忘，造成失误。要掌握混凝土结构设计规范、建筑抗震设计规范和钢筋混凝土高层建筑结构设计与施工规程中有关钢构造措施的规定。2、 监理工程师应要求承包单位对钢筋的下料、加工进行详细的技术交底。要求技术人员根据图纸和规范进行钢筋翻样,且应亲自到加工场，对成型的钢筋进行检查,发现问题及时通知承包单位改正.钢筋焊接、机械连接均应按规定批量进行机械性能试验，并对外观进行检验。3、 在钢筋绑扎过程中,监理工程师应到现场巡视,发现问题，及时通知承包单位改正.巡视应特别注意钢筋的品种、规格、数量、箍筋加密范围,钢筋除锈情况等问题的监视。4、 在承包单位质检人员自检合格的基础上，对承包单位报验的部位进行隐蔽工程验收。验收时应质量验评标准，对照结构施工图，确认所绑扎的钢筋的规格、数量、间距、长度、锚固长度、接头设置等是否符合规范、规程要求，经过修整达到要求时，才正式签发认可书.5、 以下几点构造措施应加强检查:（1） 框架节点箍筋加密区的箍筋及梁上有集中符载处的附加吊筋或箍筋,不得漏放；柱根部第一道箍筋和墙体第一道水平筋应放在离结构结合部边缘50mm以内。主次梁节点部位主梁箍筋应按加密要求通长布置。加密箍筋区长度不应小于500mm。（2） 具有双层配筋的厚板和墙板,应要求设置撑筋和拉钩。悬挑结构负弯矩钢筋应保证到位，采取措施防止踩压错位;（3） 钢筋保护层的垫块强度、厚度、位置应符合设计及规范要求；（4） 预埋件、预留孔洞的位置应正确、固定可靠，孔洞周边钢筋加固符合设计要求。（5） 暗梁、暗柱钢筋配置正确。（6） 钢筋不能任意代用，若要代用,秘须经设计单位书面同意。（7） 浇注混凝土前，监理工程是应督促承包单位修整钢筋.（七）钢筋绑扎工程通病1、 材质检验与保管不符合规定；（1） 无出厂合可知证或抄件不符要求,或料证不符；（2） 无进场复试;（3） 批量不清、超批量、漏检；（4） 化学成分不合格或加工中发生脆断、焊接性能不良或机械性能显著不正常,未作化学成份检验；（5） 机构性能不合格无交代，无加倍复试；（6） 运输、储存中钢筋标牌丢失、堆放分类不清2、 锈蚀与污染（1） 露天堆放、保管不善、严重锈蚀（出麻坑、掉坡）、不鉴定即使用；（2） 中途停工，裸露钢筋未加保护，绑扣也锈断;（3） 钢筋上沾混凝土及油污不及时清理;浮锈也未清除;（4） 刷脱模剂漏渍污染钢筋;（5） 冬期施工用掺氯盐外加剂,无防钢筋锈蚀措施。3、 代换不当（1） 钢筋代换未满足强度要求或裂缝控制；（2） 级钢代级钢用,仍采用搭接焊；（3） 只考虑强度代换，未考虑最小配筋率，最大钢筋间距、墙柱弱塑性铰要求，不同钢筋等级成型半径不同及可焊性等要求；（4） 未通过设计出洽商手续。4、 加工成型差（1） 未统一下料,下料不准；（2） 对复杂节点未综合空间相交叉的关系放样;（3） 尺寸、角度差,不直不顺,弯点不准，弯钩偏短;（4） 不同等级钢筋，不注意不同弯曲成型半径要求；（5） 运输堆放被折、变形未作修正。5、 不符图纸或规范构造规定（1） 主梁与次梁受力筋上下关系不对（主梁主筋应在下);（2） 梁柱相交受力筋里外关系不对（柱主筋应在外）；（3） 门窗洞口遗漏加强筋；（4） 墙起点筋大于1/2主筋间距，墙端收头不当,（一般宜有“U”形状）;（5） 钢筋过密，未事先放样，未考虑浇注混凝土的可能性及保证混凝土握裹力的最低要求。6、 接头错误(注意新旧设计、施工规范的差别）（1） 接头绑、焊型式采用不当；（2） 搭接长度不足；（3） 错开接头的百分比不符规范；（4） 接头位置不当,未避开受力较大处或接头未端距弯点未大于10d.（5） 梁柱筋搭接接头处箍筋未加密（受力接头箍筋距应5d，受压10d。7、 锚固错误（1） 锚固长度不足;（2） 锚固形式不对；8、 不符抗震规定（1） 框架柱加密范围：柱两端高度范围，选下述三者中最大的：矩形截面尺寸或圆柱截面直径，柱净高的1/6，500mm三者中的最大范围内，在底层刚性地坪上、下各500mm范围内，在柱净高与截面长边尺寸之比小于4的柱全高范围内，在框架角柱全高范围内；（2） 加密区箍筋间距及直径不符合抗震要求;（3） 框架梁端加密箍筋不足，一级抗震（8度以上）在梁端2倍梁高范围内，二-四级抗震在梁端1.5倍梁高范围,且不应小于500mm范围内。第一个箍筋应设置在距离节点边缘50mm以内；（4） 框架梁、柱箍筋直径小于抗震规定；（5） 箍筋未作135弯钩,钩头直段长度不足（柱应10d，梁应6d）；条件无法满足时按10d焊接；（6） 框架梁柱锚筋长度不足；9、 绑扎错误（1） 主筋未绑到位（四角主筋不贴箍筋角，中间主筋不贴箍筋)；（2） 主筋位置放反（受拉受压颠倒，特别注意悬挑梁板）;（3） 不设定位箍筋,主筋跑位严重;（4） 板筋绑扎，花扣不符规范，缺扣、松扣；（5） 接头未绑三道扣；（6） 弯点位置不准；（7） 箍筋不垂直主筋，箍筋间距不匀,绑扎不牢，不贴主筋；（8） 矫正主筋不按1：6坡度，而硬弯或呈豆芽型；（9） 柱主筋的弯钩和板主筋弯钩朝向不对;（10） 箍筋接头不错开。10、保护层不符要求（1） 无垫块或垫块厚度不符规定（特别是主筋无垫块）；（2） 双层网楼板筋,上筋支撑不足，钢筋被踩下；（3） 悬挑梁板，雨蓬筋被踩下；（4） 墙内双层网片间距缺顶撑定距措施，顶撑端头不做防腐。(八)钢筋焊接通病1、 有焊接要求的钢筋未做焊接试验2、 焊工无资格证,或焊工不符施焊条件。3、 未按规范规定在现场截取试件试验，对装配式结构节点未按现场安装条件制作模拟试件。4、 焊条不符要求（1） 无出厂合格证；（2） 焊条不符钢筋等级要求；（3） 未按焊条要求烘烤并作烘烤记录；（4） 使用受潮酸性焊条不烘烤；（5） 烘烤时间、次数、温度不符要求。5、 焊接质量不符要求（1） 强度试验不合格；（2） 试验脆断数超规定；（3） 断口位置不符要求；（4） 外观不合格：裂纹咬肉、弧坑、缺肉、夹渣、气孔、错位（应0.01d，且应2mm）、弯折（角度应4或7/100);（5） 焊后不除药皮；（6） 帮条焊顶头未留空隙;（7） 对焊、气压焊、电渣压力焊接头,焊头不匀，压焊过大，过热或熔焊不足;（8） 点焊筋互溶，深度过浅或过深、或脱焊。6、 焊接不按规定（1） 焊接钢筋清理不好,未认真选择好参数(应作工艺试验);（2） 对接焊头的端头不垂直、不平整;（3） 焊接接头错开百分比不对，距弯点不对（应10d)；（4） 点焊网片花焊情况不符规范规定；（5） 级钢采用电弧搭接焊（级代时应按级焊接要求做应用双帮条焊）。7、 挤压接头不符要求（1） 钢套筒进钢筋长度不足;（2） 压痕数量不够，分布不匀，深度不足，套管压裂；（3） 接头弯折角大于4，或超过7/100。(九）施工规范对搭接长度及接头区的规定1、 受拉钢筋绑扎接头的搭接长度普通混凝土中直径大于22mm的钢筋不宜采用绑扎接头。项次钢筋类型混凝土强度等级C20C25C301级钢筋35d30d25d2级钢筋45d40d35d3钢筋55d50d45d4冷拨低碳钢丝300mm注： 当、级钢筋直径d25mm时，其受拉钢筋的搭接长度应按表中数值增加5D采用。 当螺纹钢筋钢筋直径d25mm时，其受拉钢筋的搭接长度按表中值数减少5d采用。 当混凝土在凝固过程中易受扰动时（如滑模施工）,受力钢筋的搭接长度宜适当增加。 在任何情况，纵向受拉钢筋的搭接长度不应小于300mm；受压钢筋的搭接长度不应小于200mm。 轻骨料混凝土的钢筋绑扎接头搭接长度应按普通混凝土搭接长度增加5d(冷拨低碳钢丝增加50mm)。 当混凝土强度等级低于C20时，对、级钢筋最小搭接长度应按表中C20的相应数值增加10d。 有抗震要求的框架梁的纵向钢筋,其搭接长度应相应增加，对一级抗震等级相应增加10d；对二级抗震等级相应增加5d。 两根直径不同的钢筋搭接长度，以细钢筋的直径为准。2、 同一构件中相临纵向受力钢筋的绑扎搭接接头宜相互错开.绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm。绑扎接头区钢筋接头位置和横向间距要求：L=1。3L1 sd,且不应小于25mm。同一连接区段内，纵向受拉钢筋塔接接头面积百分率应符合设计要求；当设计无要求时，应符合下列规定：对梁类、板类及墙类构件,不宜大于25。对柱类构件，不宜大于50%;当工程中确有不要增大接头面积百分率时,对梁类构件，不应大于50;对其他构件，可根据实际情况放宽。 L1 3、搭接接头区箍筋间距,受拉区间距不应大于搭接钢筋较小直径的5d,且不应大于100mm，受压区搭接区段的箍筋间距不应大于搭接钢筋较小直径的10d，且不应大于200mm.箍筋直径不应小于搭接钢筋较大直径的0。25倍.当柱中纵向受力钢筋直径大于25mm时,应在搭接接头两个端面外100mm范围内各设置两个箍筋，其间距宜为50mm。4、受拉焊接网绑扎接头搭接长度。项次钢筋类型混凝土强度等级C20C25C301I级钢筋30d20d20d2冷拨低碳钢丝250mm注： 搭接长度除应符合本表规定外，在受拉区不得小于250mm，在受压区不得小于200mm。 当混凝土强度等级低于C20时，对I级钢筋搭接长度不得小于40d。 轻骨料混凝土的焊接网绑扎接头的反接长度，应按普通混凝土搭接长度增加5d(冷拨低碳钢丝增加50mm）。 有抗震要求时,一级抗震等级相应增加10d，二级抗震等级相应增加5d.5、受力钢筋采用焊接接头的位置区段的规定当受力钢筋采用焊接接头时，接头宜设置在受力较小部位，且在同一根钢筋全长上宜少设接头；接受均布荷载作用的屋面板、楼板、檩条等简支受弯构件，当在受拉区内配置的受力钢筋少于根时，可在跨度两端各四分之一跨度范围内设置一个焊接接头。设置在同一构件内的焊接接头应相互错开.在任一焊接接头中心至长度为钢筋直径d的35倍且不小于500mm的区段1内,同一根钢筋不得有两个接头;在该区段内有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率，应符合下列规定：（1）非预应力筋受拉区不宜超过50；受压区和装配式构件连接处不限制.（2)预应力筋 受拉区不宜超边25，当有可靠保证措施时，可放宽至50%;受压区和后张法的螺线端杆不限制。对焊接头 L 搭接焊接头1。3
