第一章 编制说明
一、总则
本施工组织设计方案作为本工程施工的技术指导文件，施工过程中如无其它不可抗拒因素则必须遵循本文件。主要确保优质、高速、安全、文明、按质按量按期的完成中央空调系统安装工程。

二、招标概况
序号
项 目
内 容
1
工程名称
枣强县人民医院整体迁建工程门诊医技病房楼通风空调系统供货及安装
2
工程地址
枣强县城内富强南路西侧、幸福街南邻
3
建设单位
枣强县人民医院
4
建设规模
建筑面积60091平方米
5
工期要求
安装调试工期270日历天

三、工程概况

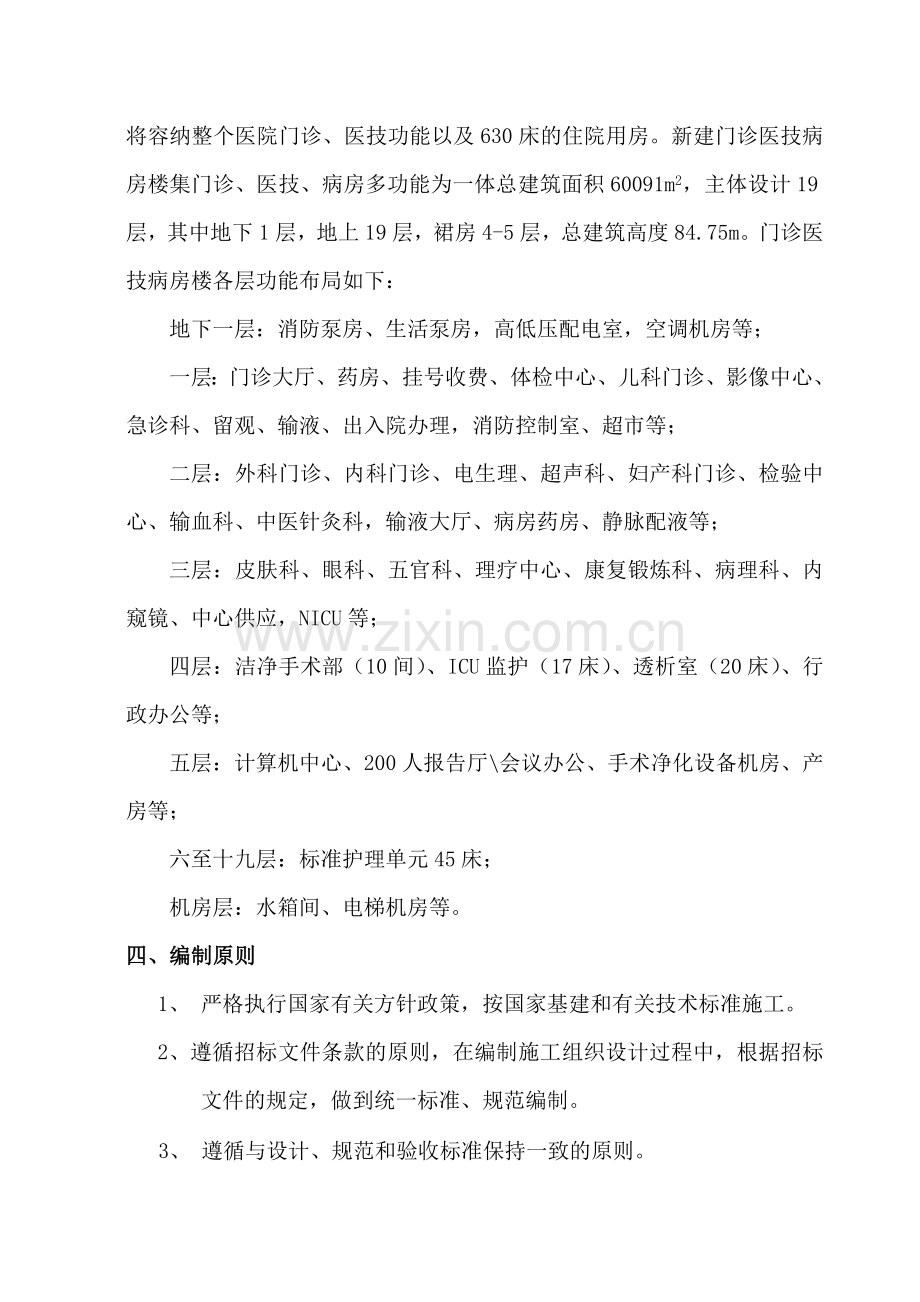

枣强县人民医院门诊医技病房楼工程，建筑基地位于枣强县人民医院新院区院内，院区北临幸福街，东临富强路，总用地6.33公顷。医院主要出入口开设在富强路，幸福街设置次要出入口。新建门诊医技病房综合楼将容纳整个医院门诊、医技功能以及630床的住院用房。新建门诊医技病房楼集门诊、医技、病房多功能为一体总建筑面积60091m2，主体设计19层，其中地下1层，地上19层，裙房4-5层，总建筑高度84.75m。门诊医技病房楼各层功能布局如下：
地下一层：消防泵房、生活泵房，高低压配电室，空调机房等；
一层：门诊大厅、药房、挂号收费、体检中心、儿科门诊、影像中心、急诊科、留观、输液、出入院办理，消防控制室、超市等；
二层：外科门诊、内科门诊、电生理、超声科、妇产科门诊、检验中心、输血科、中医针灸科，输液大厅、病房药房、静脉配液等；
三层：皮肤科、眼科、五官科、理疗中心、康复锻炼科、病理科、内窥镜、中心供应，NICU等；
四层：洁净手术部（10间）、ICU监护（17床）、透析室（20床）、行政办公等；
五层：计算机中心、200人报告厅\会议办公、手术净化设备机房、产房等；
六至十九层：标准护理单元45床；
机房层：水箱间、电梯机房等。
四、编制原则
1、 严格执行国家有关方针政策，按国家基建和有关技术标准施工。
2、遵循招标文件条款的原则，在编制施工组织设计过程中，根据招标文件的规定，做到统一标准、规范编制。
3、 遵循与设计、规范和验收标准保持一致的原则。
4、 坚持实事求是的原则。
5、 坚持施工全过程、全文件严格管理的原则。
6、 坚持推广应用“四新”成果的原则。积极推广新技术、新材料、新工艺、新设备，充分发挥科技的先导作用。
7、 坚持专业化作业与综合管理的原则。
五、编制依据
1、 招标文件
《枣强县人民医院迁建项目地源热泵空调采购与安装工程招标文件》
的相关内容。
2、施工图
图纸名称
图纸编号
暖通专业
目录说明1-7暖通空调设计图例08，防排烟系统原理图09、10，空调水系统原理图11，制冷机房系统流程图12，地下室空调机房平面图13-15，空调风平面图16、17、20、21、24、28、29、32、33、36、37、39、41、43、45空调水路平面图18、16、22、23、26、27、30、31、34、35、38、40、42、44空调末端配管图47空调安装大样图48
给排水专业
水施-01---水施-47
水防-0---水防-0
电气专业
电施-电施

3、根据设计要求，中国认可的规例和标准，包括但不限于以下所列。当以下标准或当地部门的特别要求，在技术上与本技术规格说明书所规定的发生抵触时，将向业主和其指定代表，建筑师或工程师反映，最终由建筑师决定。
1）、主要法规
类别
名 称
国家
中华人民共和国建筑法
中华人民共和国环境噪声污染防治法
国务院：城市市容和环境卫生管理条例
国家计量局：中华人民共和国计量法实施细则
工程建设标准强制性条文
行业
建设部：建设工程施工合同管理办法
建设部：建设工程施工管理条例
2）、主要标准
序号
名 称
编号
1
建筑工程施工质量验收统一标准
GB50300-2001
2
建筑施工安全检查标准
JGJ59-99
3）、主要规范规程
序号
名 称
编 号
1
《高层民用建筑设计防火规范》
GB50045-95
2005年版
2
《采暖通风与空气调节设计规范》
GB50019-2003
3
《全国民用建筑工程设计技术措施 暖通空调·动力》
2009年版
4
《全国民用建筑工程设计技术措施节能专篇 暖通空调·动力》
2007年版
5
《公共建筑节能设计标准》
GB50189-2005
6
河北省《公共建筑节能设计标准》
DB13(J)81-2009
7
《综合医院建筑设计规范》
JGJ49-88
8
《医院洁净手术部建筑技术规范》
GB50333-2002
9
《建筑节能工程施工质量验收规范》
GB50411-2007
10
《通风与空调工程施工质量验收规范》
GB50243-2002
11
《地源热泵系统工程技术规范》
GB50366-2005
12
《建筑节能工程施工质量验收规范》
GB50411-2007

六、设计范围
根据建设单位意见及建设地点实际情况，门诊医技病房楼设置舒适性空气调节系统、通风及防排烟系统；夏、冬季集中冷热源由设置于门诊医技病房楼地下一层的空调机房提供，根据建设单位意见，本空调机房为院区内门诊医技病房楼、传染病房楼、办公楼、后勤楼提供空调冷、热源。
门诊医技综合楼内需设置净化空调的区域（建设单位确定）为二层检验科生物实验室、三层中心供应、四层洁净手术部和ICU，其洁净空气调节系统留待专业净化公司进行二次设计，本次仅预留冷热源位置及电量。

第二章 施工组织设计或施工方案
一、施工平面布置及材料堆放
1、 施工总平面布置图

临时设施区
现场办公室
会议室
供水
食堂

宿

舍

门卫
主 道 路

设备材料仓库
加 工 区
厕

所
供 电
2、临时用地表
用 途
面积（m2）
位 置
需用时间
宿 舍
50
根据现场而定
施工全过程
现场办公室
20
根据现场而定
施工全过程
食堂
20
根据现场而定
施工全过程
设备、材料库
40
根据现场而定
施工全过程
供电
12
根据现场而定
施工全过程
会议室
20
根据现场而定
施工全过程
临时设施
25
根据现场而定
施工全过程
厕所
15
根据现场而定
施工全过程
供水
12
根据现场而定
施工全过程
门卫
10

其他空地
200

合 计
424

二、施工准备
1、施工准备工作计划
1）施工准备工作是整个施工生产的前提，根据本工程的工程内容和实际情况公司、工程处以及项目部共同制定施工的准备计划。为工程顺利进展打下良好的基础。
2）施工准备工作计划中主要包括的工作项目有：实施性工程总施工组织计划编制（施工阶段）、施工组织机构建立、施工现场平面布置、施工机械设备进场就位、施工部分急需材料进场、施工劳动力进场与教育、单项工程施工方案编制及技术交底、图纸会审、施工进度计划交底、施工质量安全交底等。
3）以上各项施工准备工作又可具体分为施工技术准备、施工物质条件生产准备、施工现场准备等几个部分。
2、施工技术准备
1）技术准备是施工准备的核心，务必认真做好本项工作。熟悉通风、空调工程技术标准规范以及相关技术规定
2）熟悉、审查施工图
为了能够顺利地按照施工图施工，为了开工前施工技术人员和经营管理的技术人员能充分了解和掌握施工图纸的设计意图，工程特点技术要求，为了能够及时发现图纸中可能存在的问题，为拟建工程提供一套准确、齐全的施工图，熟悉、审查有关设计图是十分重要的。
①、熟悉、审查施工图的内容
审查施工图是否完整、齐全，是否符合有关技术标准规范。
审查施工图与设计说明在内容上是否一致，电施、水施施工图是否协调。
明确工程特点，检查现有施工技术水平和管理水平能否满足工期和质量要求，并采取可行的技术措施加以保证。
明确工期与施工顺序，以及工程所用设备、主材的规格、数量，来源和供货状况。
明确与业主、设计院和其他施工单位之间的协作配合关系及现场的施工条件。
②、熟悉、审查设计图纸的程序
组织有关的工程技术人员熟悉和自审图纸，编写包括对设计图纸的疑问与建议等内容的自审意见。
参加监督部门、建设单位、设计院等单位参加的专题会审，发表自审意见，在统一认识的基础上形成“会审纪要”。
遵循技术核定和设计变更的签证制度，对施工现场的图纸修改，技术核定和设计变更资料的正式文字记录做好归档工作。
3）做好原始资料的调查分析工作
本项工作指对拟建工程的实地勘测和调查，以期获得第一手数据资料，主要包括以下两方面：
a、建设地区自然条件的调查分析
b、建设地区技术经济条件的调查分析。
4）编制施工图预算和施工预算。
a、编制施工图预算
根据按业主提供的材料及施工细目表以及建筑安装预算定额及取费标准，编制并确定本工程工程造价，它是本企业签订工程承包合同、工程结算，进行成本核算以及加强经营管理等方面工作的重要依据。
b、编制施工预算
根据业主提供的材料及施工细目表、施工图纸、施工组织设计或施工方案、施工定额等文件编制施工预算。施工预算直接受施工图预算控制，并作为本企业内部控制各项成本支出，考核用工“两算”对比，签发施工任务单，限额领料，基层进行经济核算的依据。
3、施工物质条件生产准备
材料、构(配)件、制品、机具和设备是保证施工顺利进行的物资基础，这些物资的准备工作必须在工程开工前完成，公司将根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。
材料设备部根据施工预算，施工方法以及编制物资需要量计划，切实做到：
①、满足图纸及有关规范的技术要求，凡没有合格证的、没有检测报告的物资一概不予采购。
②、根据各种物资需要量计划，组织货源，确定加工、供应地点和供应方式，签订物资供应合同，对定货周期较长的设备，应提前做好准备。
③、根据各种物资的需要量计划和合同，拟定运输计划和运输方案。
④、对市场采购的各种设备与材料分库保管，注意做好日常管理防护工作。
⑤、拟在施工现场设置工地仓库，组织物资按计划时间进场，按规定方式进行储藏或堆放，以供现场施工所需。
⑥、落实岗位责任制切实做好物资、保管、发放等各方面工作。
三、拟投入的主要加工、施工机械设备情况；
序号
机械或
设备名称
型号规格
数量
国别产地
制造年份
额定功率
生产能力
用于施工部位
备注
1
货车
5t
1辆
中国
2008年
5t
5t
货运
-
2
地埋管专用钻机
60型
10台
中国
2007年
22KW
120M
地埋孔
-
3
热熔对接机
CJ160/250/315
5台
中国
2006年
2.5KW
D16-150
管道连接
-
4
专用桩孔填料设备

2台
中国
2007年

填料
-
5
液压弯管器
WC27-108
1台
中国
2008年
WC27-108
WC27-108
管道连接
-
6
交流电焊机
BX-300
5台
中国
2008年
BX-300
BX-300
管道连接
-
7
直流电焊机
AX-500
1台
中国
2007年
AX-500
AX-500
管道连接
-
8
电动套丝机
1/2″-2″
5台
中国
2008年
1/2″-2″
1/2″-2″
管道连接
-
9
电动砂轮切割机
Φ400
6台
中国
2008年
Φ400
Φ400
管道连接
-
10
焊条烘箱
ZYH-30
4台
中国
2005年
ZYH-30
ZYH-30
管道连接
-
11
万向摇臂钻
Z32K
3台
中国
2004年
Z32K
Z32K
管道连接
-
12
电动角向磨光机
Φ125
6台
中国
2007年
Φ125
Φ125
管道连接
-
13
水准仪
S1
1台
中国
2008年
S1
S1
管道连接
-
14
经纬仪

1台
中国
2006年

管道连接
-
15
台钻
Φ13
5台
中国
2005年
Φ13
Φ13
管道连接
-
16
移动式空压机
0.6m3/Min
1台
中国
2008年
0.6m3/Min
0.6m3/Min
管道连接
-
17
电动试压表
SY-35
1台
中国
2009年
SY-35
SY-35
管道连接
-
18
电锤

4台
中国
2009年

穿墙打孔
-
19
冲击钻

6台
中国
2009年

穿墙打孔
-
20
绝缘摇表
2500V
1块
中国
2006年
2500V
2500V
电气
-
21
对讲机

6台
中国
2009年

调试
-
22
气割工具

12套
中国
2006年

管道切割
-
23
移动喷砂机

1台
中国
2004年

管道喷涂
-
24
地牛
10T
4个
中国
2004年
10T
10T
材料运输
-
25
检漏仪

1套
中国
2007年

管道连接
-
26
半导体点温计
95型0-100℃
1块
中国
2006年
95型0-100℃
95型0-100℃
测温
-
27
手动试压泵
2．5Mpa
1台
中国
2007年
2．5Mpa
2．5Mpa
试压
-
28
电动试压泵
2．5Mpa
2台
中国
2009年

试压
-
29
螺旋千斤顶
5t
4台
中国
2008年
5t
5t
起重
-
30
螺旋千斤顶
10t
2台
中国
2007年
10t
10t
起重
-
31
倒链
0.5t
1台
中国
2008年
0.5t
0.5t
起重
-
32
倒链
1t
2台
中国
2005年
1t
1t
起重
-
33
倒链
3t
1台
中国
2005年
3t
3t
起重
-
34
打号机

1台
中国
2006年

电气
-
35
普通干温球温度计
0-100℃
1个
中国
2009年

测温
-
36
U型压力计

1个
中国
2009年

测压
-
37
手提电焊机
6.5KW
1台
中国
2009年
6.5KW
6.5KW
电焊
-
38
兆欧表
ZCH-8 500v
1台
中国
2007年
ZCH-8 500v
ZCH-8 500v
电气
-
39
兆欧表
ZC11 1000v
1台
中国
2007年
ZC11 1000v
ZC11 1000v
电气
-
40
数字万用表

1块
中国
2009年

电气
-
41
框式水平仪
200×200mm,0.02 mm/m
1块
中国
2006年
200×200mm,0.02 mm/m
200×200mm,0.02 mm/m
管道连接
-
42
起重绳索、附件

备齐
中国
2004年

起重
-
43
个人工机具

自备
中国
2008年

各种工序
-

四、劳动力计划及劳动力来源及选择方式等；
根据土建、装修进度计划及项目状况确定。

高峰期各工种人员配置（高峰期作业时间为 270 个工作日）
单位：人
工种
按工程施工阶段投入劳动力情况
第1~45天
第46~90天
第91~135天
第136~180天
第181~225天
第226~270天
钻探工
15
20
30
30
25
15
钳工
5
10
10
10
10
5
起重工
5
10
10
10
10
5
管工
15
20
25
25
25
15
焊工
10
20
20
20
20
10
电工
3
5
5
5
5
5
弱电仪表工
2
3
3
3
3
3
普工
15
25
30
30
30
20

五、关键工序、复杂环节及重点部位技术措施
1、主要设备的安装
1)设备安装技术措施
①首先按图纸设计的安装位置及坐标尺寸配合土建做好基础。
②待土建提供安装条件后，进行基础检查和放线，注意其形状、几何尺寸、坐标、预留洞孔及预埋件是否和图纸以及实物相符。凡无地脚螺栓的基础，配合土建把基础面抹平或磨平；
③按照图纸及设备清单，对照设备名称规格型号。会同甲方及监理部门进行设备开箱检查，认真做好开箱检查记录。
④设备吊装前要做好准备工作，检查吊装器具是否安全可靠，承载能力是否大于设备重量，吊装点是否合适，绳索吊挂是否合理，起重高度是否合适，周围环境有无障碍物等。总之，吊装时不能造成机械设备及人员的任何损伤，分安确保设备吊装顺利进行。
⑤在确保设备各部分安装尺寸与图纸相符后，把设备的支、吊、台架按图纸要求制作安装牢固，经检验合格后，将设备按顺序吊装就位，按规范要求进行找正、找平后，再进行固定；
⑥设备找正和找平，符合施工及验收规范的要求。
⑦设备安装前，地脚螺栓铅垂度不超过10/1000 螺母，螺栓必须露出螺母1.5～5 个螺距，设备安装前，认真阅读有关设备的安装使用说明书；
⑧设备加减震装置时，应严格按设计要求的减震器的型号、数量和位置进行安装并找平、找正；
2、制冷机及辅助设备安装
1）制冷机的安装
①确定安装方位
按照设备的平面布置图在已做好的设备基础上放样画线，画出机组的纵横中心线。然后将机组吊放在基础上，调整位置使之与中心线相符，调整高度(机座处加垫铁)，使之与设计的安装高度相符。安装基准线的允许偏（平面位置）为10mm。机组安装方位的确定，为设备的高质量安装打下了基础。
②穿地脚螺栓
将地脚螺栓穿于机组底盘的螺栓孔中，如基础预留地脚孔与最后确定的安装方位不符，或不够大、不够深，均应剔大剔深。穿地脚螺栓工作可在确定安装方位之后，也可在之前进行。
③机组找水平
机组的水平度，对设备的安装质量，有着至关重要的作用。压缩机纵横向水平度允许偏差为0.05‰，两轴不同心度允许径向位移0.1mm/m，倾斜度允许0.8‰。机组找水平所用的器具和材料有水平尺、角度水平尺、方水平、铅垂、斜样板及垫铁等。垫铁尺寸一般为长100—150mm，宽60—90mm。机组找平后，用手锤逐个敲击垫铁，检查是否均已压紧。
④浇灌地脚
机组找平后，应及时在地脚螺栓孔、底盘与基础空隙之间灌浆。如超过48h，则须重新核实中心位置及水平度。
浇灌前，须彻底清除基础面上和地脚孔中的杂物、尘土及油垢等，并在基础周围钉好模板。注意地脚孔内不得存在积水，检查地脚螺栓的套穿情况，螺栓顶端一般要高出螺母2—3 扣。为便于灌浆，可在地脚孔靠近基础边缘位置 凿一斜口。一切准备就绪后，就可配制水泥砂浆，一般用1:1或1:2 砂浆。灌浆时，须从一侧灌入，为使砂浆浇灌密实，须随时搅动。砂浆必须灌满，灌满后即从四面溢出。灌浆高度须掌握在比机组底盘略低一些，但最低也须要把底盘的底面灌没，不能使底盘与基础之间留有空隙。灌浆工作要一次完成，不能间断。
浇灌后，要做好养护。为保证灌浆质量，灌浆和养护均应在气温高于5℃时进行。否则，须在水泥砂浆中加入防冻剂或采取蒸汽加热养护措施。在砂浆尚未固化前，不应摇动模板和地脚螺栓，而待砂浆稍硬后，便可拆除模板，随之将机器底盘外面的灌浆层压抹平整，并向四周略抹坡度，以防开车后油水流向底盘。同时将基础各部分加以粉光。浇灌后过一周左右，当其强度达到规定强度的75%以上时，方可拧紧地脚螺栓。
⑤重新校正机组水平
浇灌地脚完成，并拧紧各部地脚螺栓后，须再用水平尺等对机组的水平度进行校验。如水平度大于0.1mm/m 时，则须再调整垫铁。当机组校正后，地脚螺栓不应再松动，而且应将每组垫铁用电焊固定成整体。
2）水泵安装
①水泵安装纵横向水平度允许偏差为0.1‰，联轴器两轴不同心度径向位移允许0.05mm，倾斜度允许0.05mm，倾斜度允许0.2‰。
②设备基础灌浆
设备安装精平后，所有垫铁必须点焊牢固，经甲乙双方共同检查，作出记录后进行二次灌浆。
3）阀门安装
①空调水系统中DN50及以下的管道阀门为铜质闸阀，DN50以上的采用铸铁金属硬密封蝶阀。蒸汽管道上的阀门，DN32以上口径的采用铸铁材质闸阀或蝶阀，法兰连接，法兰之间的密封采用石棉橡胶垫片，DN32及以下口径的采用青铜材质闸阀，螺纹连接，密封材料必须采用麻丝。
②各种阀门在安装前必须逐个检查阀门动作是否正常，并注意水流方向，切勿装反。
③管道上的所有阀门，应设置在便于操作和维修的部位。相应位置的吊顶，应预留尺寸不小于500X500的检查孔。
④空调水管道立管及水平干管的最高点，应装置自动排气阀；
空调水管道立管的最低点，应设长度大于200mm的集污管，底部设DN25排污铜球阀；
空调水管道立管及水平干管末端需设清洗阀，并在系统投入使用前确认清洗阀关闭；
冷水机组、换热器、水泵、空气处理机组等空调冷水供水管最低处设DN25泄水铜球阀；
水系统管道竖管向上转弯处设三通，底部设丝堵；

3、金属工业管道的安装
1）管道的材质及连接方法
冷冻水供回水管均采用焊接管，小于或等于DN100时采用热镀锌钢管，螺纹连接；大于DN100时采用热轧无缝钢管，焊接连接。冷凝水管道采用PP-R聚丙烯管，热熔连接。新排风主机ENH和ENR间的热回收液体(乙二醇溶液) 管道管材及管径由设备厂家二次设计，设计院确认。蒸汽管道采用无缝钢管，焊接。
2）管架制作安装
首先根据图纸分清支架形式，然后现场测量下料和组对，先点焊然后核对尺寸，合格后正式焊接、编号，使支架形式、材质、加工尺寸精度及焊接符合设计要求，支架制作完成后及时进行防锈处理，支架的安装和受力部件必须符合设计或有关标准规范，支架应牢固紧贴墙体、柱子或结构物上，支架安装应水平，吊架的吊杆应垂直于管子。
3）管道施工工艺过程
管道、管道附件、阀门检查清洗

管架制作
预制配管
预制件制作
现场组装管

耐压检查

管路制作

泄漏检查

配管组装

管道系统耐压试验

管路系统吹洗检查

漏泄检查及最终清洗

试运行

4）管路加工
根据图纸要求，按标识选择材料，然后进行下料划线、切割、套丝、坡口、弯曲等项目的工作。具体如下：
①下料划线尺寸应考虑法兰厚度，阀门类按该图纸上的尺寸要求，
而且要对现场情况进行实际校验，下料后要记录使用部位、管路号码等。
②切割原则上由切管器、高速切割机等进行机械切割，然后用砂轮机磨光。切割时注意刀口垂直，使切口平面倾斜偏差不大于管子外径1％。切断后应充分清除端面毛刺、金属屑等并将端面加工干净。
③螺纹要求端正、光滑、无毛刺、无乱扣，密封填料要均匀。
④对于管壁厚度在3.0mm 以上的，在焊接前均做V 型坡口或图纸上有特别指定者应依据图纸，坡口应用砂轮机加工，依据配管焊接施工标准。坡口加工的精度、角度、尺寸，应控制在配管焊接施工标准指示的允许误差范围内。加工完的坡口如不立即组对焊接，其端面应予以保护，使其不产生伤痕或变形，并进行防锈处理。
5）管道焊接
①从事焊接作业的焊工资格，应是根据《焊接技术检查标准》考试合格者，做到挂牌按等级上岗，确保焊口检验的可追溯性。
②焊接方法应符合设计要求和焊接施工规范、标准之规定。点固焊点是焊缝的组成部分，就由焊接该管道的同一合格焊工进行，点固焊所用的焊丝、焊条与焊接正式焊缝时所用的焊丝、焊条为同一种合格材料。正式焊接有咬边、未焊透缺陷的，用砂轮机磨去后，再进行补焊，每一层焊好后要将药皮、焊渣清除干净，再进行下一层焊接。焊接完后去掉卡子，并用砂轮机将点焊部位磨光，如有缺陷，须进行补焊，然后磨光。管子与平焊法兰连接时，小头端应予加工，以方便焊接法兰。
6)管道的安装
空调供回水管坡度0.003，坡向按供水管抬头走、回水管低头走，当受吊顶空间限制坡度无法保证时，空调供回水管道可无坡敷设；吊顶机组、风机盘管机组凝结水支管坡度0.01，坡向凝水干管，凝水干管坡度0.005，坡向凝水立管。
冷凝水管采用硬聚氯乙烯（PVC-U）管，外用10mm厚的柔性泡沫橡塑管壳保温，保温做法同冷媒管，冷凝水管坡度为i=0.01。室内机的凝结水管分层集中排至洗手间内地漏。凝结水出口处应做存水弯，其水封高度不小于80mm。
管道的安装步骤，是由安装干管开始，然后再安装立管和支管。空调供回水支干管垂直接入主干管时，支干管做“Z”字型处理，以充分利用自然补偿作用。可提前根据图纸预制加工出各类管件，如管子的煨弯、阀件的清洗和组装。
①干管的安装
支、吊架安装好后，管子就可架设连接。管子和管件可先在地面组装，长度以方便吊装为宜。起吊后，轻轻落在支架上，用支架上的卡环固定，防止滚落。采用螺纹连接的管子，则吊上后即可上紧，采用焊接管按规范进行粘接。干管安装后，还要拨正调直，从管端看过去，整根管道都在一条直线上。干管的变径，要在分出支管之后，距离主分支管要有一定的距离，大小等于大管的直径，但不能小于100mm.干管安装后，再用水平尺在每段上进行一次复核，防止局部管段有“塌腰”或工“拱起”现象。
②支、立管安装
干管安装后即可安装立管。立管长度较长，如采用螺纹连接时，可按图纸上所确定的立管管件，量出实际尺寸记录在图纸上，先进行预组装。安装后经过调直，将立管的管段做好编号，再拆开到现场重新组装。此安装方法可以加快速度，保证质量。立管安装后，即可安装支管，方法也是先在墙面弹出位置线，但是必须在所接的设备安装定位后才可以连接，安装方法与立管相同。
7）管道的耐压试验
管道安装完后，在经过上面的管路检查确定无误后，即可针对不同介质，不同等级的管路系统，依据管道规格编写管路耐压、气密性试验和管路吹洗的施工方案，报请监理或设计院批准后即可实施。
①耐压试验前的准备工作
设置进水口，试验管路至少要装2 块压力表，试验后的排水口的排出方向应考虑安全，防止造成危害。设备、仪表不得受到压力试验，以盲板隔开，控制阀、电动二通阀、安全阀等在试验时不安装，应代之以短管，试验后恢复。试验前不要对焊接部位实施保温、保冷、涂装等作业。
②耐压试验
空调循环水系统安装完毕后，应按照《通风与空调工程施工质量验收规范》GB50243-2002第9.2.3条进行水压试压，并应符合下列要求：
a．系统工作压力为1.17MPa，试验压力为1.67MPa。
b．风机盘管及空调器的冷凝水管道应做注水试验，以不渗漏为合格。
③管道冲洗清洗
空调水系统安装竣工并经水压试验合格后，应对系统反复进行注水、排水冲洗，并清扫过滤器和除污器，直至排出水中不含泥砂、铁屑等杂质，且水色不浑浊方为合格。管路冲洗时，水流不得经过任何设备。
8）管道防腐保温
①防腐
焊接钢管和无缝钢管经除锈处理后，绝热管道还应刷防锈底漆两遍，非绝热明装管道应刷防锈底漆和耐热色漆或银粉漆各两遍；金属支、吊架等，在表面除锈后刷防锈底漆和银粉漆各两遍。
②保温
空调水管道保温采用闭孔发泡橡塑保温材料，闭孔发泡橡塑保温材料的氧指数应大于32（难燃B1级），导热系数应小于0.038 W/(m·K)，保温厚度详见下表，在确定供应商后，应根据产品性能对下班进行验算并由设计进行确认。做法详图集05N3。

水管保温厚度 （mm）
管道类别
管径
保温厚度

冷水管道
DN≤50
25mm
50＜DN≤150
28mm
DN≥200
32mm
空调凝结水管

9mm
如有暴露在室外空气中的空调冷水管，在原有保温基础上外加δ=25mm的橡塑海绵保温一层。室外明露管道在保温层外需做外包，外包材料为0.5mm铝合金板；横埋管或底沟内管道出土至进户之间的管道其保温层外还应做防水保护外壳。
蒸汽管道：保温材料选用加筋铝箔离心玻璃棉，管径≤DN50的保温层厚度为700mm；大于DN50的保温层厚度为100mm。
保温做法按照国标08R418-1~2执行。
4、地埋管系统施工
1） 地埋管系统施工程序
①工艺流程
施工准备-----场地平整----管孔定位及编号-----机械钻孔，垂直管连接，填料试块配比-----下管----垂直埋管第二次试验----垂直埋管灌浆-----垂直埋管成品保护------水平沟槽开挖------沟槽砂垫层及支架-----水平埋管敷设及与垂直埋管电熔连接-----水平与垂直埋管试验-----水平沟槽回填及夯实----各环路集管与分集水器连接及试验-----地埋管系统试验及运行
②地埋管系统施工工序
地埋管系统施工工序包括以下主要内容：
平整场地、测量划线、管孔定位、木桩标记及编号；
钻机进场落位安装、水源电源连接、挖泥浆沟、泥浆池、试钻与调整；
开钻、钻孔测斜、钻孔记录、泥浆清运及场地清扫；
PE管进场检验、冲洗与水压试验、检验与实验记录、垂直PE管管组编号与标识；
泥浆泵进场、灌浆填料进场、确定灌浆填料试块的配比或用原泥砂浆回填，及时回填到位，不得有空穴。
垂直PE管设置管卡，间距2.5～3m，人工配合机械下管、PE管保压至灌浆后1h。
从钻孔底部开始由下至上注浆、封孔、管组做同、异程标识、管口可靠封堵。
全部（或分区域）钻孔完毕后场地平整、水平管沟测量划线、沟槽机械或人工开挖，沟槽底部敷设砂垫层。
2）地埋管系统施工特点
①整个地埋管系统属于永久性的隐蔽工程，每个环节，每道工序都必须严把质量关。地埋管的施工应做到每道工序必须完成到位，每个钻孔必须建立完整和真实的（包括钻孔、垂直PE管试验、下管、回灌等工序）施工记录档案。
②工序作业的紧密性
地埋管系统施工程序主要由钻孔、垂直PE管连接与实验、下管、灌浆、水平沟槽开挖、水平PE管敷设以及与垂直PE管连接及试验、沟槽回填、地埋管系统试验、地源热泵系统试运行等工序组成。上一道工序完成后，才能进行下一道工序。
③地埋管材采用聚乙烯（PE）管，不得在阳光下暴晒。搬运和运输时应轻拿轻放，应采用柔韧性好的吊带进行装卸，不应抛摔和沿地拖拽。同时，聚乙烯（PE）管与钢管材料不同，管材本身具有受压发生蠕变和应力松弛的特性。
3）地埋管系统主要施工参数
①地埋管换热器采用垂直钻孔埋管方式，垂直埋管群井布置于室外绿化带或道路下。
②设计埋管深度为120m，试验钻孔确定深度，钻孔间距为4 m×4m，总钻井数为1300个，孔径为Φ180MM。
③垂直埋管换热器埋管材料采用高密度聚乙烯管SDR11（Pa1.6MPa），室外水平埋管SDR17
设计采用Pa1.0MPa，室外水平环路集管采用直埋敷设，水平干管坡度为0.2％。
④地埋管换热器回填材料采用含10％膨胀土和90％细砂的混合料回填或原砂泥浆回填。
4) 地埋管管材选型
①PE管材及管件的要求
a．地埋管应采用化学稳定性好、耐腐蚀、导热系数大、流动阻力小、热膨胀系数合理的塑料管及管件型号，本项目设计选用高密度聚乙烯PE（1.6MPa）管。
b．垂直埋管质量应符合国家规范规定的各项指标，管材公称压力不得小于1.6Mpa，工作温度应在-20℃～50℃范围内。
c．地埋管材料应按设计要求长度成捆和盘卷供应，中间不得有机械接口及金属接头。
②地埋管材料
a．埋地聚乙烯PE管采用的管材、管件应分别符合现行国家标准《给水用聚乙烯（PE）管材》GB∕T13663、《给水用聚乙烯（PE）管件》GB∕T13663.2的规定。
b．PE管材、管件及附件的验收应重点检查下列项目：
①出厂合格证；②检测报告；③使用的聚乙烯原料级别（HDPE80、HDPE100）和牌号；④外观；⑤长度；⑥颜色；⑦不圆度；⑧外径及壁厚；⑨生产日期。
c．热熔和电熔管件宜采用与管材同一级别的聚乙烯树脂加工成型，管件本体任何一点壁厚应大于管材壁厚。热熔连接时Dn＞63采用对接管件，Dn≤63采用承插管件。
d．管道与钢管连接时采用PE法兰与钢制法兰连接。
③管材及管件进场检验与管理
a．地埋管及管件材质除应符合设计要求外，且管材、管件还应具有质量检验部门的产品质量检验报告和生产商的产品合格证。
b．进入施工现场和投入使用的预制管和管件必须逐件进行外观检查，外观破损和不合格产品严禁使用。管材运抵工地后，入库前应进行试压和检漏试验。
c．管材、管件存放、搬运和运输时，应小心轻放，排列整齐，采用柔韧性好的吊带进行装卸，不得抛摔和沿地拖拽。
d．管材堆放场地要平整，无突出尖棱物块，不适宜露天堆放。室内存放时应保证通风良好 ，温度不宜大于40℃，必须远离热源，还必须注意避免接触腐蚀性试剂和溶液。
e．管材、管件在工地短期露天堆放时，应用彩条布覆盖，严禁长时间在太阳下暴晒，防止PE管发生热变形或老化。
f．管材直管堆放高度应小于或等于1.50m。管件应码放整齐，堆放高度不应超过2.0m。堆放场地或库房应设灭火器和消防栓。
g． 垂直埋管的双U管组应按照设计埋管长度下材料采购计划由生产商定制。根据钻孔深度的变化，埋管长度按实际长度定制成捆供应。
h． 下管前应对预制的双U垂直埋管进行水压试验和冲洗。试验后的垂直埋管应充满水，排尽空气并保持静压。其端口在试验过程中应及时密闭，防止杂物进入管内。
i．冬季施工时，当气温较低时，应将试压后埋管管内的水及时放掉，避免管子冻裂。
j．当室外温度低于0℃时，应避免地埋管的施工。
④地埋管系统设计以水为换热工质。
5）测量放线及管孔定位
施工前，建设单位应组织有关单位向施工单位进行现场交桩；临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。钻井孔位的沿线临时水准点，每200m不宜少于1个；临时水准点、管道轴线控制桩、高程桩、应经过复核方可使用，并应经常校核；已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。
①清理地面后即可对钻井孔位进行放线，事先将地埋管系统在设计图上对钻孔的纵横向逐一进行排列序号。
②参照现场建筑基准点和已有建筑物作为参照物，经测量放线，并逐一在场地上标明和确定钻孔位置。按照施工图纸标定的钻孔位置，在每个钻孔中心点用竹、木桩作标记，并经校核确认钻孔位置。
③如发现埋管部位下有地下管线或构筑物时，允许稍有偏差，可适当调整局部钻孔位置，并及时更正绘制最终钻孔定位图。然后根据垂直埋管平面布置图以及钻孔定位图，最终确定钻孔及水平埋管沟槽的具体位置和埋管系统的标高。现场钻孔定位图应报设计院、监理工程师和业主同意批准。
④当调整局部钻孔位置的位移较大时，应及时向现场监理工程师和业主反应。
6）施工前注意事项
①地下埋管应文明施工，严禁损坏其他地
