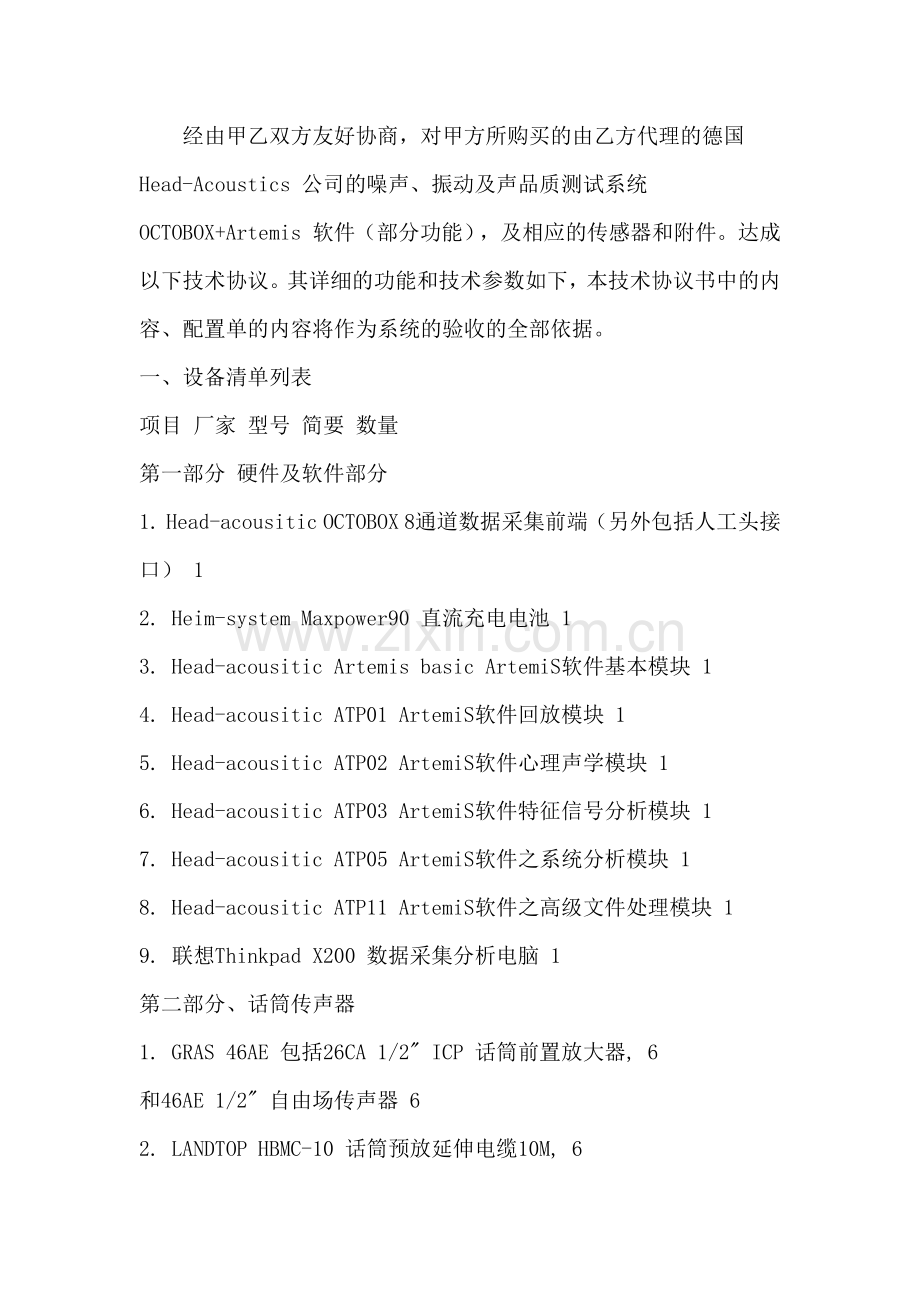

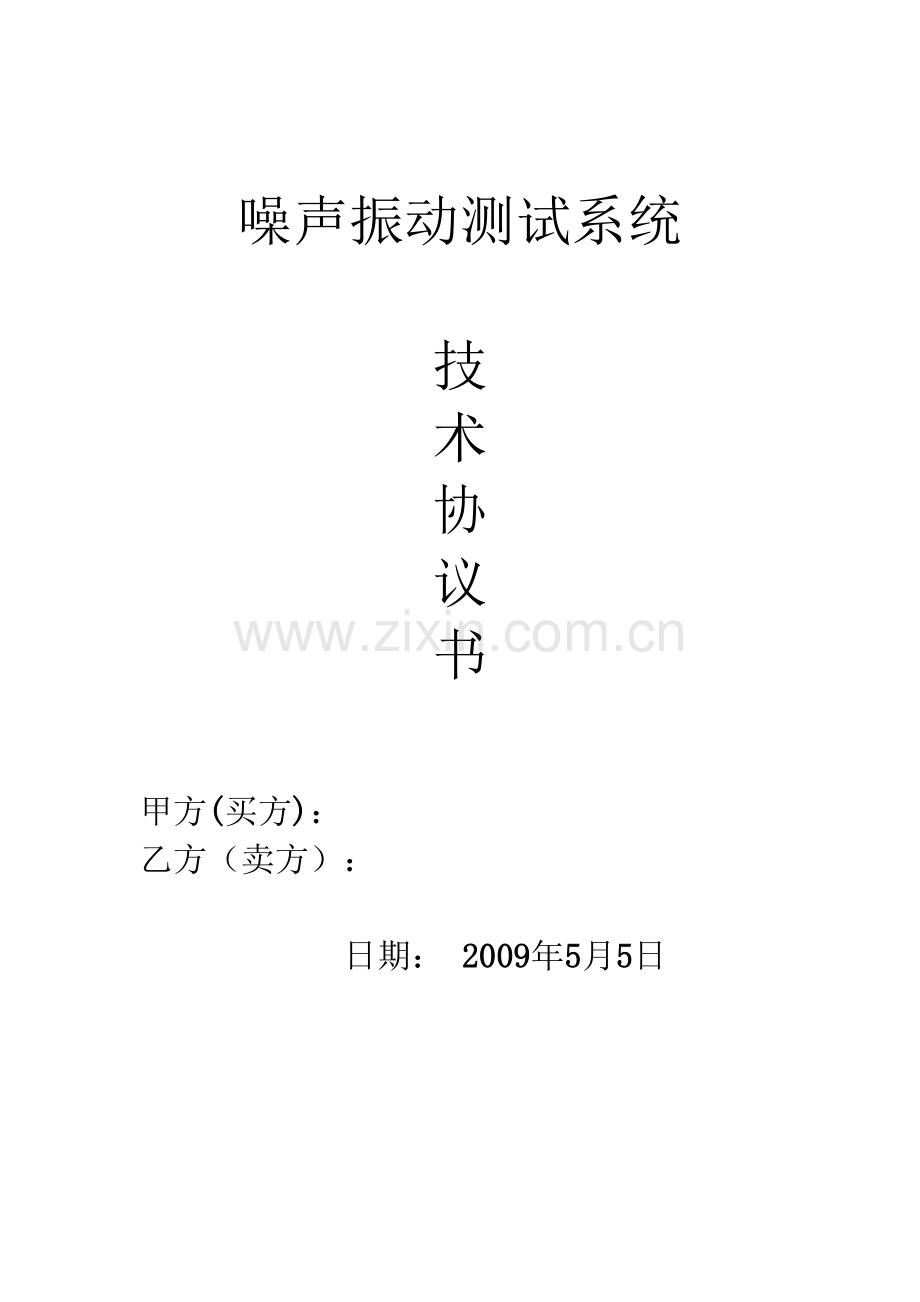

噪声振动测试系统技术协议书甲方(买方)：乙方（卖方）： 日期： 2009年5月5日经由甲乙双方友好协商，对甲方所购买的由乙方代理的德国Head-Acoustics 公司的噪声、振动及声品质测试系统OCTOBOX+Artemis 软件（部分功能），及相应的传感器和附件。达成以下技术协议。其详细的功能和技术参数如下，本技术协议书中的内容、配置单的内容将作为系统的验收的全部依据。一、设备清单列表项目 厂家 型号 简要 数量第一部分 硬件及软件部分1. Head-acousitic OCTOBOX 8通道数据采集前端（另外包括人工头接口） 12. Heim-system Maxpower90 直流充电电池 13. Head-acousitic Artemis basic ArtemiS软件基本模块 14. Head-acousitic ATP01 ArtemiS软件回放模块 15. Head-acousitic ATP02 ArtemiS软件心理声学模块 16. Head-acousitic ATP03 ArtemiS软件特征信号分析模块 17. Head-acousitic ATP05 ArtemiS软件之系统分析模块 18. Head-acousitic ATP11 ArtemiS软件之高级文件处理模块 19. 联想Thinkpad X200 数据采集分析电脑 1第二部分、话筒传声器1. GRAS 46AE 包括26CA 1/2 ICP 话筒前置放大器, 6和46AE 1/2 自由场传声器 62. LANDTOP HBMC-10 话筒预放延伸电缆10M, 63. GRAS AM0069 话筒防风罩 6二、设备技术参数噪声振动及声品质测试系统部分：2.1 硬件部分参数：2.1.1主机多通道数据采集前端OCTOBOX 一套主要技术指标：最多通道数： 12（8 个ICP ,2 个转速，1 个人工头接口，1 个输出接口）数据传输接口： USB 2.0）Gbit EthernetIEEE1394 火线接口（600MB/S供电系统： 内部带有可充电电池，DC 输入9V18V，18V36V DC，AC 交流供电 90-240V工作环境温度 ： -3065耦合： DC,AC and ICP(-3 dB 在0.2 Hz)采样频率： 500Hz 50kHz信号带宽： DC： 0Hz 1/2 采样频率；AC/ICP：0.2HZ 1/2 采样频率截止频率： Fs/2.0, Fs/2.4, Fs/3.0 可选A/D 转换： 24bit 每通道单独A/D 转换相位误差： 0.22.1.2 直流可充电电池最大容量： 140Wh输出电压： 16V - 20V最大输出功率： 72W运行时间： 达到 9 小时充电时间： 4.5 小时电源适配器： 19V, 60W AC 适配器2.2 系统软件功能描述：2.2.1 ArtemiS 10.0基本型功能_ ArtemiS 10.0 多通道噪声分析软件一套，具备同时实时分析多通道噪声信号的功能，包括1/n 倍频程、FFT、级值随时间、时域信号的多通道实时分析，响度的计算，阶次分析._ 噪声数据可选时间常数计权（快、慢、脉冲、手动）和频率计权（Lin、A、B、C 计权，响度计权）。_ 支持各种触发记录功能，转速触发，时间触发，模拟量触发。整个测量由系统自动触发开始及结束，触发条件可设定。_ 心理声学响度计算（ISO532 标准）分析功能。_ 具有微分、积分功能、能够和中文的办公软件相连接作报告。2.2.2 Artemis/ATP01，Artemis 回放模块：_ 对任意时序信号进行回放的Artemis 扩充模块。_ 带/不带滤波的测量信号主观声学评价_ 对所选时序进行同步A/B 比较A/B_ 回放的同时显示分析结果并由跟踪光标指示当前回放的位置_ 回放的同时对滤波器进行调节_ 时间序列通过AES/EBU 接口以24bit 格式输出2.2.3 ArtemiS ATP02 软件之心理声学模块_ 按照ISO 532 和HEAD 的标准来计算_ 响度值和尖锐度值;计算总响度级_ 指定响度级,指定响度级/时间关系曲线_ 计算尖锐度,计算可懂度_ 计算总粗糙度,指定粗糙度,指定粗糙度/时间关系曲线2.2.4 ATP03 ArtemiS 软件之特征信号分析模块_ 显示控制输入信号/时间关系曲线_ 显示控制输入信号/控制输入信号间的关系曲线_ 如压力/转速关系分析，角度信号分析_ 显示分析信号(例如频谱分析)和控制输入信号的关系曲线_ 阶次比分析；（平均）阶次比频谱分析；阶次比声压级_ 阶次比跟踪滤波器；高通、低通、旁通、带通滤波器；_ 可变参数跟踪滤波器(加ATP09)_ 显示分析结果/控制输入信号的关系曲线_ 对控制输入信号的编辑（例如平滑处理）2.2.5 Artemis/ATP05，Artemis系统分析模块_ 传递函数测量_ 频率响应函数_ 脉冲响应函数_ 自相关，互相关，相干2.2.6 Artemis/ATP11，Artemis高级文件处理模块_ 对测量数据的分析结果文件进行自动文件归档和文件管理2.3 联想Thinkpad X200笔记本电脑，（国内购买）CPU： Intel 酷睿双核8600主频： 2400z内存： 2048MB硬盘： 250G,显示屏： TFT12.1”，光驱： DVD ROM网卡，调制解调器： 56K, Ethernet 全内置/无线网卡显卡芯片：集成Intel GMA 4500MHD 高性能显卡支持蓝牙，正版xp 系统，附加原装电池一块2.4 话筒传感器及附件2.4.1 46AE 话筒测量套件，包括话筒40AE 和26CA 前置放大器40AE 自由场传声器（1/2”）灵敏度： 50 mV/Pa频率响应： 20Hz 20KHz动态范围： 15dB 146dB极化电压： 0 V26CA 传声器前置放大器频率响应： 20Hz 100KHz输入阻抗： 20G_, 0.2pF输出阻抗： （ Cs= 20pF, f = 1000Hz ）: 50 _输出电压抖动（尖峰）： 8.0V噪声（使用20pF ” dummy 传声器）:A 计权： 2.5 V rms, 线性： 6 V rms衰减： 典型）-0.25dB接口： BNC2.4.2 HBMC/10 10米同轴电缆线2.4.3 AM0069 1/2英寸话筒防风罩三、技术支持与售后服务3.1 质量保证及售后服务政策3.1.1 设备的质量保修期一年，从设备验收合格之日开始计算,但不超过货到后15个月。3.1.2 凡属正常使用情况下，由乙方提供的系统软件、硬件、计算机等设备本身质量问题引起的故障，在保修期内，乙方负责免费维修，但非乙方提供的系统中部件，出现故障，乙方只协助甲方处理。3.1.3 在系统使用寿命期间，乙方提供终身维修保养服务，保证备件和易耗品的及时供应。3.1.4 由于客户本身使用不当及不可抗力造成的设备损坏或设备故障等，不在保修范围内。3.1.4 设备出厂质量保证：保证设备出厂为全新，由厂家出具的校准证书齐全。3.1.5 日常的设备维护由买方负责，接收到甲方的要求，乙方将在24 小时内采取E-mail（或电话） 的方式做出反应。3.1.6 维修工作由乙方负责，对于故障维修服务与技术咨询，甲方尽量提供和描述方便乙方尽快 解决问题所必须的故障信息。双方沟通解决。由乙方的技术工程师到客户现场服务维修。若受到条件限制或无法当地维修，需做送修服务，即将产品直接发送到乙方。3.1.7 在质保期结束前一个月内乙方应到买方现场进行一次对设备的检查、保养与维护。3.1.8 甲方向乙方设备维修人员提供工作场地。3.1.9 收费标准：_ 保修期内，免维修费。_ 若已经超出保修期，收取材料成本费用、运输成本费用及维修费用。维修前，收取的维修费用将征得甲方的同意。_ 此服务条款仅适用于本合同的相关的协议。如果超出本协议服务的范围，双方协商解决。3.2: 系统验收验收定义：1.设备数量准确2.设备加电运转正常3.软件功能演示，符合功能描述要求4.并以一个产品测试报告作为验收。以上各项正常无误，进行验收。3.3 、技术培训_ 为了保证培训效果，设备到达后，甲方确定参加培训的人员、培训时间、地点，提前一周通知乙方。_ 乙方将有专业工程师负责设备的安装调试，保证设备的正常使用；同时对甲方进行系统验收操作培训，保证参加培训的人员正确操作系统的软硬件。_ 乙方免费提供验收培训一次，培训时间为5 个工作日，经过培训，受训人员应具有正确掌握设备功能及操控、调整使用、及针对不同试件设计相应试验方案等各项能力，并能正确维护、保养和快速排除一般故障。_ 技术培训：乙方在举行高级技术培训(包括设备使用及技术交流)时，甲方可免费参加，以便解决甲方在设备的使用过程中的存在问题及新产品的信息，差旅费由甲方自行承担。此协议与合同等具有法律效力，未尽事宜，甲乙双方协商解四、交货期：在签署正式技术商务合同后3 个月。此技术协议一式三份，具有同等法律效力，未尽事宜，双方协商解决。甲方(买方)： 乙方（卖方）：签字代表： 签字代表：日期： 日期：
