机械基础-螺纹连接.ppt

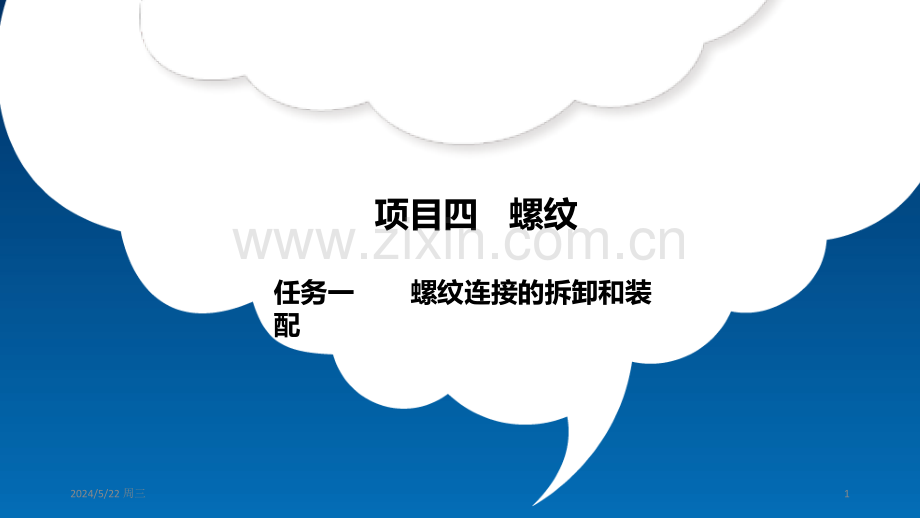

PPT模板下载： 螺纹任务一 螺纹连接的拆卸和装配2024/5/22 周三1任务一 螺纹连接的拆卸和装配一、螺纹的基础知识二、螺纹连接的形式三、螺纹连接的预紧四、螺纹连接的防松五、任务实施2024/5/22 周三2任务一 螺纹连接的拆卸和装配一、螺纹的基础知识在机械设备中，带有螺纹的零件到处可见，一是连接至少两个零件使之相对位置保持固定，二是传递运动和动力。生活中带有螺纹的物体有哪些呢？2024/5/22 周三3任务一 螺纹连接的拆卸和装配1.螺纹的形成与种类螺旋线：一动点在一圆柱体的表面上，一边绕轴线等速旋转，同时沿轴向作等速移动的轨迹。螺纹：在圆柱或圆锥表面上，沿螺旋线所形成的具有相同剖面的连续沟槽和凸起称为螺纹。螺纹d2螺纹是怎么形成的？2024/5/22 周三4任务一 螺纹连接的拆卸和装配按螺旋线的数目分:双线螺纹单线螺纹外螺纹内螺纹螺纹分类：按螺旋线形成的表面分：2024/5/22 周三5任务一 螺纹连接的拆卸和装配按螺纹的牙型（螺纹形成的剖面形状）分：管螺纹矩形螺纹三角形螺纹梯形螺纹锯齿形螺纹2024/5/22 周三6任务一 螺纹连接的拆卸和装配三角形螺纹：广泛应用于零件的紧固连接。管螺纹：多应用于管道、阀门附近连接，牙顶和牙底都是弧形。多用于连接矩形螺纹：传动效率高，用于螺旋传动。梯形螺纹：广泛应用于机床的螺旋传动。锯齿形螺纹：多用于单向螺旋传动，应用在超重机械和压力机械。螺纹的应用：多用于传动？2024/5/22 周三7任务一 螺纹连接的拆卸和装配2.螺纹的五要素（1）大径d（D）螺纹的公称直径。与外螺纹牙顶(或内螺纹牙底)相重合的假想圆柱体的直径。小径d1(D1)与外螺纹牙底(或内螺纹牙顶)相重合的假想圆柱体的直径。中径d2(D2)是一个假想圆柱的直径，该圆柱的母线上牙型沟槽和凸起宽度相等。d d1 1d d2 2d dD1D2D大径、小径、中经2024/5/22 周三8任务一 螺纹连接的拆卸和装配2.螺纹的五要素（2）牙型角牙型角是指螺纹牙型两侧边的夹角。牙型角越小，传动效率越高。三角形螺纹管螺纹梯形螺纹锯齿形螺纹矩形螺纹2024/5/22 周三9任务一 螺纹连接的拆卸和装配（3）线数n螺旋线的数目。（4）螺距P相邻两牙在中径线上对应两点间的轴向距离。导程S同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。S SP PPS S单线螺纹S=P多线螺纹S=nP2.螺纹的五要素2024/5/22 周三10任务一 螺纹连接的拆卸和装配(5)旋向螺纹分右旋和左旋两种。如下图所示，顺时钟旋转时旋入的螺纹，称为右旋螺纹；逆时钟旋转时旋入的螺纹，称为左旋螺纹。工程上常用右旋螺纹。右旋螺纹左旋螺纹外螺纹旋向直观的判别方法：将螺纹轴线竖直放置，其可见侧螺纹牙由左向右上升时为右旋，反之为左旋，右旋最为常见。2.螺纹的五要素2024/5/22 周三11任务一 螺纹连接的拆卸和装配二、螺纹连接的形式及应用1.螺栓联接特点：结构简单，拆装方便，成本低，应用广泛。应用：用于两被连接件厚度不打且均能加工通孔的场合。2024/5/22 周三12任务一 螺纹连接的拆卸和装配结构特点和应用：精度分A、B、C三级，通用机械中多用C级。螺纹有粗牙和细牙之分。细牙螺纹用于细小零件、薄壁零件或受冲击有变载荷的连接。六角头螺栓六角螺母结构特点和应用：根据厚度分为标准螺母和薄型螺母两种。制造精度分为A、B、C三级，分别与相同级别的螺柱配合使用。连接件：2024/5/22 周三13任务一 螺纹连接的拆卸和装配2.双头螺柱联接特点：旋入端拧入被连接件之一的螺纹孔中，装上另一个被连接件后，加垫圈并用螺母紧固。拆卸时，只需拧下螺母，故被连接件上的螺纹不易损坏。应用：用于被连接件之一太厚或不易加工通孔，且需经常拆卸的场合。2024/5/22 周三14任务一 螺纹连接的拆卸和装配结构特点和应用：两端螺纹可相同或不同，螺柱可带退刀槽或制成腰杆，也可制成全螺纹。双头螺柱标准型弹簧垫圈结构特点和应用：装置在螺母下面用来防止螺母松动，适用于拆装频繁的部件。连接件：2024/5/22 周三15任务一 螺纹连接的拆卸和装配3.螺钉联接特点：螺钉（或螺栓）穿过一个被连接件上的通孔直接拧入到另一个被连接件的螺纹孔内并紧固。若经常拆卸，被连接件上的螺纹易损坏。应用：用于被连接件之一较厚或不便加工通孔，且不必经常拆卸的场合。2024/5/22 周三16任务一 螺纹连接的拆卸和装配结构特点和应用：头部形状有圆头、扁圆头、六角头、圆柱头和沉头等。头部起子槽有一字槽、十字槽和内六角孔等形式。用于要求结构紧凑的场合。螺钉连接件：2024/5/22 周三17任务一 螺纹连接的拆卸和装配4.紧定螺钉联接特点：紧定螺纹拧入一个被连接件上的螺纹孔，并用其末端顶紧另一个被连接件。应用：用于固定两被连接件的相互位置，并可传递不太大的力或转矩。2024/5/22 周三18任务一 螺纹连接的拆卸和装配90结构特点和应用：锥端适用于被紧定零件的表面硬度较低或不经常拆卸的场合；平端接触面积大，不伤零件表面，常用于顶紧硬度较大的平面或经常拆卸的场合；圆柱端压入轴上的凹坑中，适用于紧定空心轴上的零件位置。紧定螺钉连接件：2024/5/22 周三19任务一 螺纹连接的拆卸和装配地脚螺栓结构特点和应用：用于在混凝土基础上固定机座或机架。2024/5/22 周三20任务一 螺纹连接的拆卸和装配六角开槽螺母开口销结构特点和应用：与开口销配用起防松作用，工作可靠；用于振动、变载荷等场合。2024/5/22 周三21任务一 螺纹连接的拆卸和装配圆螺母与止动垫圈结构特点和应用：圆螺母常与止动垫圈配用，装配时将垫圈内舌插入轴上的槽内，而将垫圈的外舌嵌入圆螺母的槽内，螺母即被锁紧。2024/5/22 周三22任务一 螺纹连接的拆卸和装配吊环螺钉结构特点和应用：装在机器或大型零部件的顶盖或外壳上，便于起吊重物。2024/5/22 周三23任务一 螺纹连接的拆卸和装配预紧力：预紧的目的：螺纹旋紧是靠螺纹间的摩擦力，大多数螺纹连接在装配时都需要拧紧，使之在承受工作载荷之前，预先受到力的作用，这个预加作用力Fa称为预紧力。增加连接件之间的摩擦力，增加连接的可靠性和紧密性，防止被连接件受载后出现间隙或发生相对滑移。TFaFaT三、螺纹连接的预紧螺纹连接为什么需要预紧？预紧又是如何实现呢？2024/5/22 周三24任务一 螺纹连接的拆卸和装配测力矩扳手定力矩扳手预紧力控制方法:1)凭手感经验；2)定力矩扳手；3)测力矩扳手；4)测定伸长量。2024/5/22 周三25任务一 螺纹连接的拆卸和装配成组螺纹连接件的预紧：拧紧成组螺栓或螺母时，一般分三次并按一定顺序进行对称装配，以防止螺栓或被连接件因受力不同而产生变形。2024/5/22 周三26任务一 螺纹连接的拆卸和装配四、螺纹连接的防松双螺母螺纹连接松动的原因主要是温度变化较大或承受冲击、振动或变载荷作用。螺纹连接防松的实质在于限制螺旋副的相对转动。按工作原理可分为三类：1.摩擦防松弹簧垫圈尼龙圈锁紧螺母结构简单，防松可靠，但拆装后降低防送性能。结构简单，防松效果较差，一般用于不重要的连接。结构简单，但轴向尺寸较大，适用于平稳、低速重载的固定装置上的连接。2024/5/22 周三27任务一 螺纹连接的拆卸和装配2.机械防松开口销与开槽六角螺母圆螺母与止动垫圈适用于较大冲击、振动的高速机械中运动部件的连接，比如拖拉机。适用于受力不大的螺纹防松。2024/5/22 周三28止动垫圈任务一 螺纹连接的拆卸和装配2.机械防松串联钢丝垫圈耳部分别与连接件和六角螺钉或螺母紧靠，防止回松。用于连接部分可容纳弯耳的场合。使用时注意钢丝的穿入方向。适用于螺钉组连接，放松可靠，但装拆不便。2024/5/22 周三29任务一 螺纹连接的拆卸和装配3.破坏螺纹副的运动关系防松11.5P用冲头冲23点冲点防松法粘合法防松涂粘合剂电焊防松法2024/5/22 周三30任务一 螺纹连接的拆卸和装配五、任务实施1、螺纹连接的拆卸连接件形状完好，但锈蚀严重：（1）将煤油滴在螺纹上，待煤油渗入螺纹连接部位后再进行拆卸。（2）左右反复用力转动螺母或螺栓，直到拧开。（3）用锤子敲击螺栓头部或螺母，然后进行拆卸。注意：拆卸的螺钉、螺栓等零件按顺序摆放整齐，装配的时候与拆卸相反的顺序进行。2024/5/22 周三31任务一 螺纹连接的拆卸和装配连接件形状已被破坏，螺钉断在孔中：（1）在螺钉中心钻一个孔，打入多棱钢钎，转动钢钎拧出螺钉；或在孔中攻反向螺纹，用反向螺钉或丝锥拧出螺钉。（2）先钻孔，再用丝锥重新攻螺纹；或者重新加工比原螺纹直径稍大的螺纹孔。2024/5/22 周三32任务一 螺纹连接的拆卸和装配2、螺纹连接的装配装配时注意以下几项：（1）螺纹孔或通孔内保持清洁，无脏污。（2）用扳手拧紧时，必须控制拧紧力矩。（3）必须保证装配工具的活动空间。（4）双头螺柱可先用两个螺母旋在螺纹上，用两个扳手将双螺母锁紧，再用扳手按顺时针方向扳动上螺母。2024/5/22 周三33任务一 螺纹连接的拆卸和装配一、填空题1、螺纹的公称直径是指螺纹的_2、螺纹连接防松的实质是_3、当两个联接件之一太厚，不宜制成通孔，切需经常拆装时，宜采用_4、螺栓连接预紧的目的是增加连接的_二、选择题1、为连接承受横向工作载荷的两块薄钢板，一般采用（）A、螺栓连接B、双头螺柱连接C、螺钉连接D、紧定螺钉连接2、常用螺纹联接中，自锁性最好的螺纹是（）A、三角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹3、常用螺纹联接中，传动效率最高的螺纹是（）A、三角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹课堂习题大径防止螺纹副的相对转动双头螺栓连接紧密性和稳定性ACD2024/5/22 周三34任务一 螺纹连接的拆卸和装配4、当两个被联接件之一太厚，不宜制成通孔，且连接不需要经常拆装时，往往采用（）A、螺栓联接B、螺钉联接C、双头螺柱联接D、紧定螺钉联接5、单线螺纹的螺距（）导程。A等于B大于C小于D与导程无关6、用于连接的螺纹，其牙形为（）A矩形B三角形C锯齿形D梯形BAB2024/5/22 周三35任务一 螺纹连接的拆卸和装配小结1螺纹的主要参数五要素：牙型角、大径、螺距和导程、线数、旋向。2螺纹连接的主要特点及应用场合。螺栓连接、双头螺栓连接、螺钉连接、紧定螺钉连接。3几种常用的防松方法和特点。摩擦防松、机械防松、破坏螺旋副。2024/5/22 周三36END2024/5/22 周三37
