抗滑桩施工方法及技术要点ppt.ppt

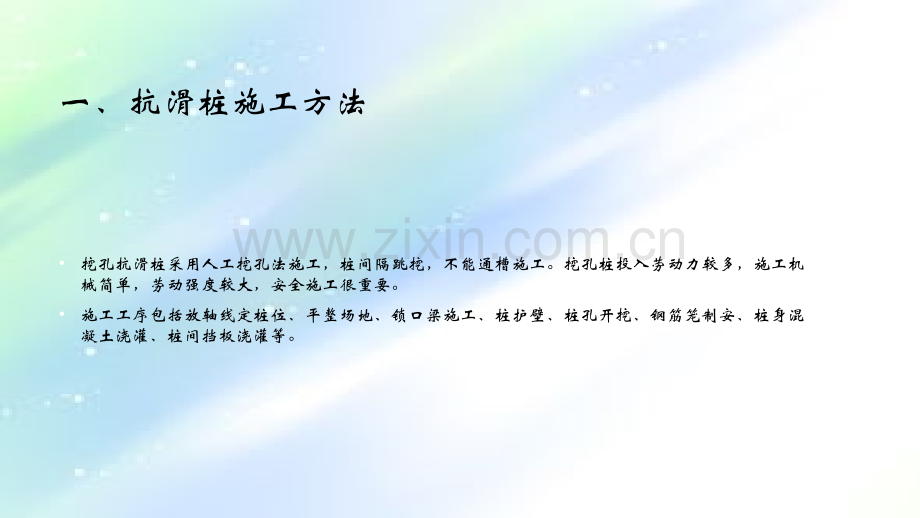

一、抗滑桩施工方法 挖孔抗滑桩采用人工挖孔法施工，桩间隔跳挖，不能通槽施工。挖孔桩投入劳动力较多，施工机械简单，劳动强度较大，安全施工很重要。施工工序包括放轴线定桩位、平整场地、锁口梁施工、桩护壁、桩孔开挖、钢筋笼制安、桩身混凝土浇灌、桩间挡板浇灌等。抗滑桩现场1.桩定位及平整场地按设计图测量定位桩轴线及桩位，设计总平面布置图标注了测量坐标引点的位置，在桩平面布置图上标注了每根桩的坐标，包括平面坐标和桩顶高程，也标注了桩轴线方位，按设计测量定位后，要进行实地地形地物查对。场地平整包括桩位处的施工场地、运输道路、混凝土搅拌及钢筋加工场地平整。要有足够的施工操作面，运输道路包括桩间通道、弃土通道和材料混凝土运输通道等，混凝土搅拌和钢筋加工场地应考虑原材料的堆放。2.锁口梁及挖孔护壁挖孔桩锁口梁可保护孔口防止变形，锁口梁上设防护栏，搭盖遮阳防雨蓬。护壁混凝土强度C15-C25，厚度一般20cm，分段高度1-1.5m，配筋10-16，钢筋间距200500mm，在桩孔开挖后要及时支模及浇注混凝土。由于护壁厚度较薄，一般采用细石混凝土，如要加快拆模进度，混凝土中要加早强剂。锁口梁施工支模桩孔护壁桩孔开挖及护壁3.桩孔开挖桩孔采用人工开挖，提升架提土，提升架要设自动卡紧制动装置。开挖过程中要随时观察记录岩土变化，绘制桩周壁地质素描图，要特别关注滑面埋深，如滑面埋深与设计确定的深度不一致时，要及时通知设计方，以便对桩深进行调整。入岩嵌固段采用爆破开挖，一般采用松动爆破，对不同的岩石和开挖尺寸，要制定相应的爆破方案。遇到地下水，要及时进行排水，地下水不大时，可用提桶或泵直接排干。桩孔大量涌水导致施工困难时，应制定专门的疏排水方案，可用降水井疏干周边地下水。桩孔开挖滑带滑带浅井中滑带钻孔中滑带平洞中滑面4.钢筋笼制安抗滑桩钢筋笼可采用孔内制安或地面制安后吊装，由于钢筋配置多，地面制作后吊装困难，目前多采用孔内制安的方法。钢筋接头一般采用闪光对焊焊接，钢筋布置要严格按设计图，要注意受力筋的位置，悬臂桩主受力侧在滑坡后缘面，锚拉桩上部有负弯矩，锚拉力较大时负弯矩侧布筋也较多。桩钢筋桩钢筋配制钢筋笼5.混凝土浇注抗滑桩截面大，混凝土浇注量也大，达数十方至数百方，原材料供应必须要有保障，要将一根桩的所有原材料进场备齐后才能开始浇注。抗滑桩混凝土强度C30，塌落度46CM；混凝土配比要经现场取样试验室配比确定。在混凝土浇注前要排干桩底的积水，如桩壁及桩底涌水量较大，排水较困难时，应先采取降水措施，浇注混凝土过程中出现涌水可能导致混凝土离析。混凝土要用串筒浇注，串筒距浇注面的高度要不大于2m，每浇注0.5M要采用振捣棒进行振捣，注意钢筋密布处混凝土的充填，保证混凝土密实。砼振捣施工混凝土浇注钢筋制安挖孔及护壁施工要点抗滑桩揭露的岩土层有滑体、滑带及滑床，地层复杂多变：滑体一般为土石混合体，上部土石比较高，下部土石比较低；滑带常为可、软塑状的粘性土，滑床多为基岩。在桩孔开挖前应仔细分析地质资料，对不同的桩段采用不同的施工方法。挖孔工序十分重要，是控制抗滑桩施工的关键工序。在滑体中从上往下逐段用镐锹挖掘，坚硬土层用锤钎破碎。滑床基岩需要爆破时，应采用浅眼爆破法，严格控制炸药用量，并在炮眼附近加强支撑和保护，防止震塌孔壁。挖孔及护壁施工要点无论是土层还是岩层，均采用先中部，后边部的顺序，逐段将桩孔修整至设计的尺寸。护壁起防塌和防水两种作用，应保证一定的强度和密实性，不同深度不同岩土状态的孔壁有特定的围限压力，如软、可塑状的粘性土与硬塑状粘性土的围压力差别很大，除应满足设计的护壁厚度和强度外，还应根据实际的土性条件进行计算复核。在基岩中常采用较薄的护壁就能满足安全要求。抗滑桩 地下水处理挖孔桩一般不适宜在地下水位以下施工。但遇地下水丰富、渗水涌水较大时，除保证护壁密实防水外，可采取的措施有：少量渗水可在孔内挖小集水坑，随挖土泥水一同吊出；渗水较大时，可在桩孔内挖较深集水井，用小潜水泵将地下水排出；涌水很大时，要另设降水井，先降水后挖孔施工。抗滑桩 施工安全人工挖孔桩是一种非安全的施工方法，易于发生伤亡事故，最常见的事故是提升过程中产生坠落，其他的事故有护壁失稳、涌水涌土、有毒气体等。挖孔桩施工要设专职安全员，时刻关注孔内状态，确保施工安全。抗滑桩 施工监测抗滑桩挖孔施工将暂时破坏滑坡体的整体性和完整性，降低滑坡的稳定状态。在挖孔桩施工期，要对施工安全进行监测，以判断滑坡稳定状态并指导施工，调整施工安排及进度。施工安全监测点要布置在滑坡稳定性差、工程施工扰动大的部位，常用的方法是地面位移监测。对于稳定较差的滑坡，专人的每天巡查简单直观，巡查的范围应包括施工所有影响区。抗滑桩 施工质量控制抗滑桩的质量控制主要有三点：即嵌固段深度、受力主钢筋位置及连接、混凝土强度。一般抗滑桩嵌固段深度：悬臂桩约为桩长的三分之一，锚固桩约为桩长的四分之一，设计师确定的滑面埋深是大致的，实际挖孔过程中能对滑面埋深做出准确判断，并依据设计师确定的计算原则定出实际嵌固深度。抗滑桩 施工质量控制抗滑桩主筋一般为不对称布筋，受拉力面布筋较多，受压力面布筋较少，主筋连接很重要，现多采用焊接方法，宜采用粗钢筋连接新技术，如泠挤压连接技术、套筒连接技术等。桩身混凝土强度应满足设计要求，影响混凝土强度的主要因素有原材料质量、施工配合比、混凝土施工过程控制。微型桩成孔
