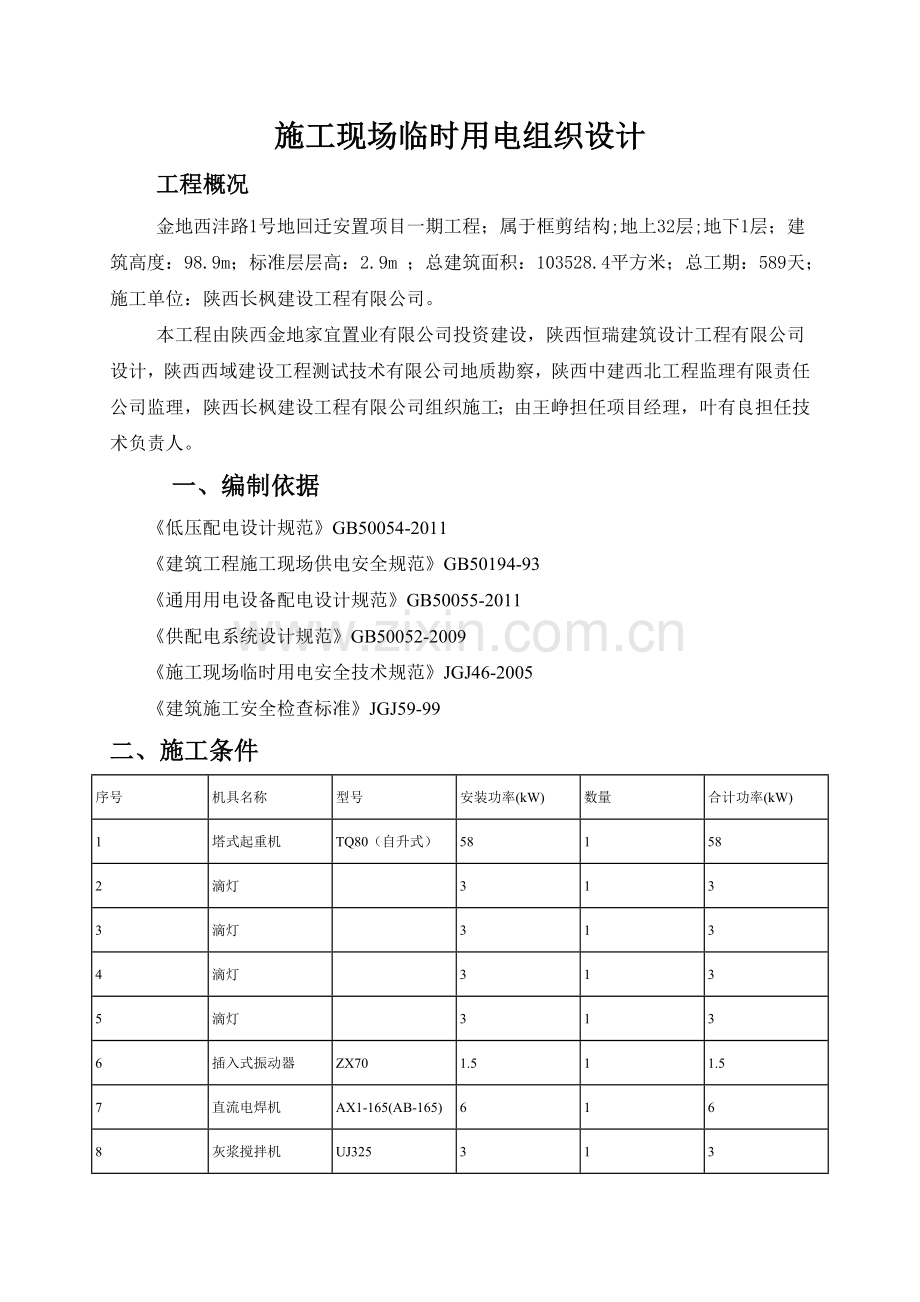

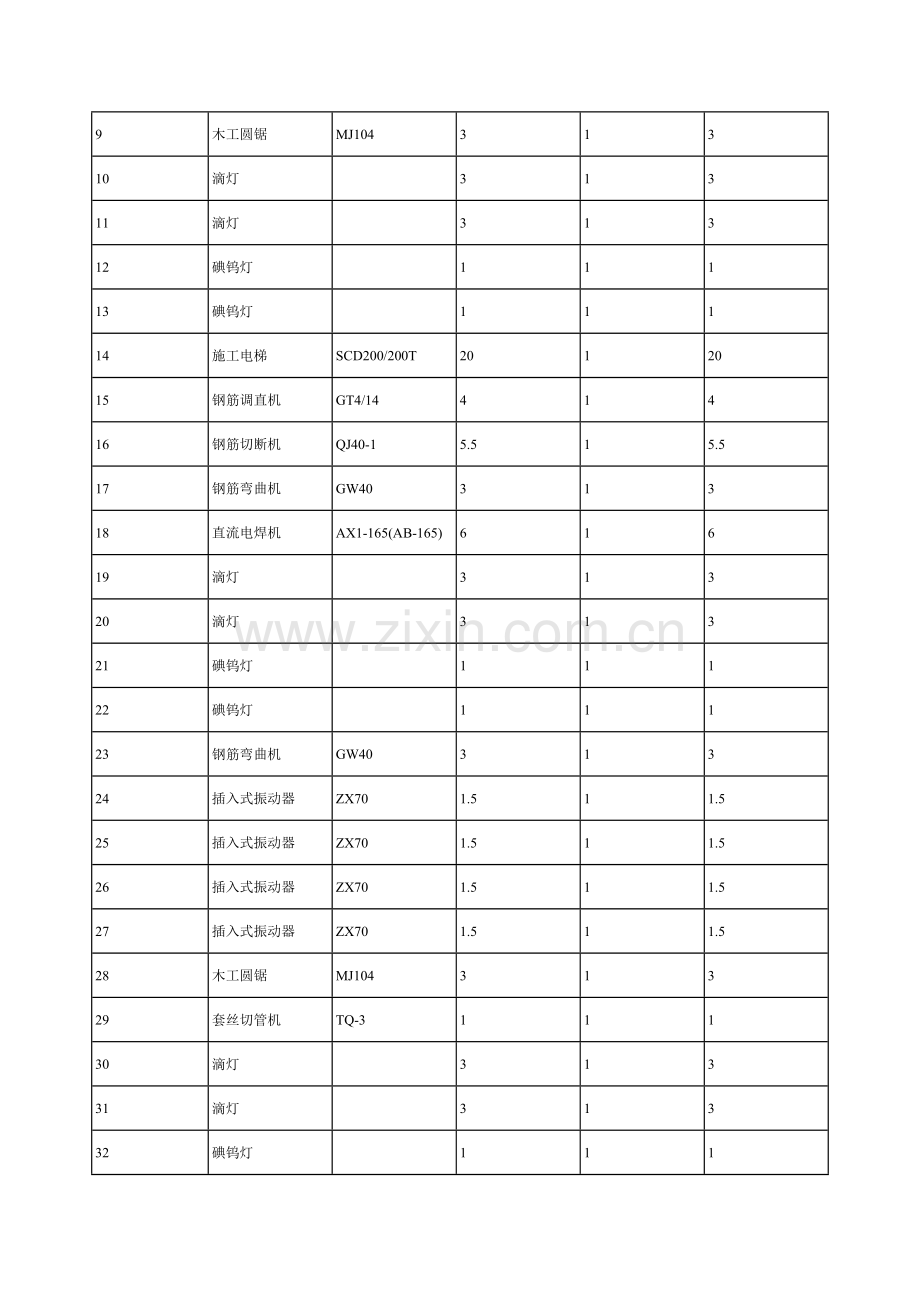

施工现场临时用电组织设计工程概况金地西沣路1号地回迁安置项目一期工程；属于框剪结构;地上32层;地下1层；建筑高度：98.9m；标准层层高：2.9m ；总建筑面积：103528.4平方米；总工期：589天；施工单位：陕西长枫建设工程有限公司。本工程由陕西金地家宜置业有限公司投资建设，陕西恒瑞建筑设计工程有限公司设计，陕西西域建设工程测试技术有限公司地质勘察，陕西中建西北工程监理有限责任公司监理，陕西长枫建设工程有限公司组织施工；由王峥担任项目经理，叶有良担任技术负责人。一、编制依据 低压配电设计规范GB50054-2011 建筑工程施工现场供电安全规范GB50194-93 通用用电设备配电设计规范GB50055-2011 供配电系统设计规范GB50052-2009 施工现场临时用电安全技术规范JGJ46-2005 建筑施工安全检查标准JGJ59-99二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机TQ80（自升式）581582滴灯3133滴灯3134滴灯3135滴灯3136插入式振动器ZX701.511.57直流电焊机AX1-165(AB-165)6168灰浆搅拌机UJ3253139木工圆锯MJ10431310滴灯31311滴灯31312碘钨灯11113碘钨灯11114施工电梯SCD200/200T2012015钢筋调直机GT4/1441416钢筋切断机QJ40-15.515.517钢筋弯曲机GW4031318直流电焊机AX1-165(AB-165)61619滴灯31320滴灯31321碘钨灯11122碘钨灯11123钢筋弯曲机GW4031324插入式振动器ZX701.511.525插入式振动器ZX701.511.526插入式振动器ZX701.511.527插入式振动器ZX701.511.528木工圆锯MJ10431329套丝切管机TQ-311130滴灯31331滴灯31332碘钨灯11133碘钨灯11134施工电梯SCD200/200T2012035插入式振动器ZX701.511.536插入式振动器ZX701.511.537直流电焊机AX1-165(AB-165)61638地面磨光机DM-600.410.439滴灯31340滴灯31341碘钨灯11142碘钨灯111三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用直接埋地敷设，用电器导线采用直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、塔式起重机 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=58kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/258=73.36 kW Pjs=KxPe=0.8573.36=62.36kW Qjs=Pjstg=62.361.33=83.15kvar (2)、滴灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.631.1=1.98kW Qjs=Pjstg=1.981.02=2.02kvar (3)、滴灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.631.1=1.98kW Qjs=Pjstg=1.981.02=2.02kvar (4)、滴灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.631.1=1.98kW Qjs=Pjstg=1.981.02=2.02kvar (5)、滴灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.631.1=1.98kW Qjs=Pjstg=1.981.02=2.02kvar (6)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.31.5=0.45kW Qjs=Pjstg=0.451.02=0.46kvar (7)、直流电焊机 Kx=0.7，Cos=0.6，tg=1.33 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=6kW Pe=n(Jc/Jc1)1/2Pn =1(0.5/1)1/26=4.24 kW Pjs=KxPe=0.74.24=2.97kW Qjs=Pjstg=2.971.33=3.96kvar (8)、灰浆搅拌机 Kx=0.5，Cos=0.55，tg=1.52 Pjs=0.53=1.5kW Qjs=Pjstg=1.51.52=2.28kvar (9)、木工圆锯 Kx=0.65，Cos=0.6，tg=1.33 Pjs=0.653=1.95kW Qjs=Pjstg=1.951.33=2.6kvar (10)、滴灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.631.1=1.98kW Qjs=Pjstg=1.981.02=2.02kvar (11)、滴灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.631.1=1.98kW Qjs=Pjstg=1.981.02=2.02kvar (12)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.311=0.3kW Qjs=Pjstg=0.31.02=0.31kvar (13)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.311=0.3kW Qjs=Pjstg=0.31.02=0.31kvar (14)、施工电梯 Kx=0.85，Cos=0.6，tg=1.33 Pjs=0.8520=17kW Qjs=Pjstg=171.33=22.67kvar (15)、钢筋调直机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.654=2.6kW Qjs=Pjstg=2.61.02=2.65kvar (16)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.655.5=3.58kW Qjs=Pjstg=3.581.02=3.65kvar (17)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.653=1.95kW Qjs=Pjstg=1.951.02=1.99kvar (18)、直流电焊机 Kx=0.7，Cos=0.6，tg=1.33 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=6kW Pe=n(Jc/Jc1)1/2Pn =1(0.5/1)1/26=4.24 kW Pjs=KxPe=0.74.24=2.97kW Qjs=Pjstg=2.971.33=3.96kvar (19)、滴灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.631.1=1.98kW Qjs=Pjstg=1.981.02=2.02kvar (20)、滴灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.631.1=1.98kW Qjs=Pjstg=1.981.02=2.02kvar (21)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.311=0.3kW Qjs=Pjstg=0.31.02=0.31kvar (22)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.311=0.3kW Qjs=Pjstg=0.31.02=0.31kvar (23)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.653=1.95kW Qjs=Pjstg=1.951.02=1.99kvar (24)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.31.5=0.45kW Qjs=Pjstg=0.451.02=0.46kvar (25)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.31.5=0.45kW Qjs=Pjstg=0.451.02=0.46kvar (26)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.31.5=0.45kW Qjs=Pjstg=0.451.02=0.46kvar (27)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.31.5=0.45kW Qjs=Pjstg=0.451.02=0.46kvar (28)、木工圆锯 Kx=0.65，Cos=0.6，tg=1.33 Pjs=0.653=1.95kW Qjs=Pjstg=1.951.33=2.6kvar (29)、套丝切管机 Kx=0.3，Cos=0.6，tg=1.33 Pjs=0.31=0.3kW Qjs=Pjstg=0.31.33=0.4kvar (30)、滴灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.631.1=1.98kW Qjs=Pjstg=1.981.02=2.02kvar (31)、滴灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.631.1=1.98kW Qjs=Pjstg=1.981.02=2.02kvar (32)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.311=0.3kW Qjs=Pjstg=0.31.02=0.31kvar (33)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.311=0.3kW Qjs=Pjstg=0.31.02=0.31kvar (34)、施工电梯 Kx=0.85，Cos=0.6，tg=1.33 Pjs=0.8520=17kW Qjs=Pjstg=171.33=22.67kvar (35)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.31.5=0.45kW Qjs=Pjstg=0.451.02=0.46kvar (36)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.31.5=0.45kW Qjs=Pjstg=0.451.02=0.46kvar (37)、直流电焊机 Kx=0.7，Cos=0.6，tg=1.33 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=6kW Pe=n(Jc/Jc1)1/2Pn =1(0.5/1)1/26=4.24 kW Pjs=KxPe=0.74.24=2.97kW Qjs=Pjstg=2.971.33=3.96kvar (38)、地面磨光机 Kx=0.4，Cos=0.7，tg=1.02 Pjs=0.40.4=0.16kW Qjs=Pjstg=0.161.02=0.16kvar (39)、滴灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.631.1=1.98kW Qjs=Pjstg=1.981.02=2.02kvar (40)、滴灯 Kx=0.6，Cos=0.7，tg=1.02 Pjs=0.631.1=1.98kW Qjs=Pjstg=1.981.02=2.02kvar (41)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.311=0.3kW Qjs=Pjstg=0.31.02=0.31kvar (42)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.311=0.3kW Qjs=Pjstg=0.31.02=0.31kvar (43)总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率 Pjs=KxPjs=0.95(62.36+1.98+1.98+1.98+1.98+0.45+2.97+1.5+1.95+1.98+1.98+0.3+0.3+17+2.6+3.58+1.95+2.97+1.98+1.98+0.3+0.3+1.95+0.45+0.45+0.45+0.45+1.95+0.3+1.98+1.98+0.3+0.3+17+0.45+0.45+2.97+0.16+1.98+1.98+0.3+0.3)=142.98kW 总的无功功率 Qjs=KxQjs=0.95(83.15+2.02+2.02+2.02+2.02+0.46+3.96+2.28+2.6+2.02+2.02+0.31+0.31+22.67+2.65+3.65+1.99+3.96+2.02+2.02+0.31+0.31+1.99+0.46+0.46+0.46+0.46+2.6+0.4+2.02+2.02+0.31+0.31+22.67+0.46+0.46+3.96+0.16+2.02+2.02+0.31+0.31)=179.16kvar 总的视在功率 Sjs=(Pjs2+Qjs2)1/2=(142.982+179.162)1/2=229.22kVA 总的计算电流计算 Ijs=Sjs/(1.732Ue)=229.22/(1.7320.38)=348.28A 3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜直接埋地。 (1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.6，tg=1.33 Ijs=KxPe/(1.732UeCos)=173.36/(1.7320.380.6)=185.78A ii)选择导线 选择VV-395+250，直接埋地时其安全载流量为234A。 iii)选择电气设备 选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-250/200。 (2)、滴灯开关箱至滴灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=KxPe/(UeCos)=13/(0.220.7)=19.48A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。 (3)、滴灯开关箱至滴灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=KxPe/(UeCos)=13/(0.220.7)=19.48A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。 (4)、滴灯开关箱至滴灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=KxPe/(UeCos)=13/(0.220.7)=19.48A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。 (5)、滴灯开关箱至滴灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=KxPe/(UeCos)=13/(0.220.7)=19.48A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。 (6)、1号动力分箱至第1组电机(塔式起重机)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 塔式起重机Kx=0.85，Cos=0.6，tg=1.33Ijs=KxPe台数/(1.732UeCos)=0.8573.361/(1.7320.380.6)=157.92A Ijs(1组电机)=157.92A 该组中最大的开关箱电流Ijs=185.78A 两者中取大值Ijs=185.78A ii)选择导线 选择VV-395+250，直接埋地时其安全载流量为234A。 iii)选择电气设备 选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-250/200。 (7)、2号照明分箱至第1组照明灯具(滴灯、滴灯、滴灯、滴灯)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 滴灯Kx=0.6，Cos=0.7，tg=1.02Ijs=KxPe台数/(UeCos)=0.631/(0.220.7)=11.69A滴灯Kx=0.6，Cos=0.7，tg=1.02Ijs=KxPe台数/(UeCos)=0.631/(0.220.7)=11.69A滴灯Kx=0.6，Cos=0.7，tg=1.02Ijs=KxPe台数/(UeCos)=0.631/(0.220.7)=11.69A滴灯Kx=0.6，Cos=0.7，tg=1.02Ijs=KxPe台数/(UeCos)=0.631/(0.220.7)=11.69A Ijs(1组灯具)=46.75A 该组中最大的开关箱电流Ijs=19.48A 由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数 两者中取大值Ijs=46.751.1=51.43A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-63/63。 (8)1号动力分箱进线及进线开关的选择 i)计算电流 Kx=0.7，Cos=0.9 Ijs=KxPe/(1.732UeCos)=0.758/(1.7320.380.9)=68.54A 该分箱下最大组线电流Ijs=185.78A 两者中取大值Ijs=185.78A ii)选择导线 选择VV-395+250，直接埋地时其安全载流量为234A。 iii)选择电气设备 选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-250/200。 (9)2号照明分箱进线及进线开关的选择 i)计算电流 Kx=0.7，Cos=0.9 Ijs=KxPe/(1.732UeCos)=0.712/(1.7320.380.9)=14.18A 该分箱下最大组线电流Ijs=51.43A 两者中取大值Ijs=51.43A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-63/63。 (10)1号干线导线截面及出线开关的选择 i)计算电流： 按导线安全载流量： Kx=0.65，Cos=0.75 Ijs=KxPe/(1.732UeCos)=0.6570/(1.7320.380.75)=92.18A 该干线下最大的分配箱电流Ijs=185.78A 由于该干线下有多个分配箱，所以最大电流需要乘以1.1的系数 选择的电流Ijs=185.781.1=204.36A 按允许电压降： S=Kx(PL)/CU=0.65128/(775)=0.216mm2 选择VV-395+250，直接埋地时其安全载流量为234A。 ii)选择出线开关 1号干线出线开关选择HH4-300/250，其熔体额定电流为Ir=250A，漏电保护器为DZ20L-250/225。 4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜直接埋地。 (1)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx Pe/(1.732UeCos)=11.5/(1.7320.380.7)=3.26A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-10/10 ，其熔体额定电流为Ir=10A，漏电保护器为DZ15LE-40/6。 (2)、直流电焊机开关箱至直流电焊机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.6，tg=1.33 Ijs=KxPe/(UeCos)=14.24/(0.380.6)=18.61A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。 (3)、灰浆搅拌机开关箱至灰浆搅拌机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.55，tg=1.52 Ijs=Kx Pe/(1.732UeCos)=13/(1.7320.380.55)=8.29A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-40/40。 (4)、木工圆锯开关箱至木工圆锯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.6，tg=1.33 Ijs=Kx Pe/(1.732UeCos)=13/(1.7320.380.6)=7.6A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-10/10 ，其熔体额定电流为Ir=10A，漏电保护器为DZ15LE-40/10。 (5)、滴灯开关箱至滴灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=KxPe/(UeCos)=13/(0.220.7)=19.48A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。 (6)、滴灯开关箱至滴灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=KxPe/(UeCos)=13/(0.220.7)=19.48A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。 (7)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=KxPe/(UeCos)=11/(0.220.7)=6.49A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。 (8)、碘钨灯开关箱至碘钨灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=KxPe/(UeCos)=11/(0.220.7)=6.49A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/20。 (9)、施工电梯开关箱至施工电梯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.6，tg=1.33 Ijs=Kx Pe/(1.732UeCos)=120/(1.7320.380.6)=50.65A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-63/63。 (10)、3号动力分箱至第1组电机(插入式振动器、直流电焊机、灰浆搅拌机、木工圆锯)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 插入式振动器Kx=0.3，Cos=0.7，tg=1.02Ijs= Kx Pe 台数/(1.732UeCos)=0.31.51/(1.7320.380.7)=0.98A直流电焊机Kx=0.7，Cos=0.6，tg=1.33Ijs=KxPe台数/(UeCos)=0.74.241/(0.380.6)=13.03A灰浆搅拌机Kx=0.5，Cos=0.55，tg=1.52Ijs= Kx Pe 台数/(1.732UeCos)=0.531/(1.7320.380.55)=4.14A木工圆锯Kx=0.65，Cos=0.6，tg=1.33Ijs= Kx Pe 台数/(1.732UeCos)=0.6531/(1.7320.380.6)=4.94A Ijs(1组电机)=23.08A 该组中最大的开关箱电流Ijs=18.61A 由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数 两者中取大值Ijs=23.081.1=25.39A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-40/40。 (11)、4号照明分箱至第1组照明灯具(滴灯、滴灯、碘钨灯、碘钨灯)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 滴灯Kx=0.6，Cos=0.7，tg=1.02Ijs=KxPe台数/(UeCos)=0.631/(0.220.7)=11.69A滴灯Kx=0.6，Cos=0.7，tg=1.02Ijs=KxPe台数/(UeCos)=0.631/(0.220.7)=11.69A碘钨灯Kx=0.3，Cos=0.7，tg=1.02Ijs=KxPe台数/(UeCos)=0.311/(0.220.7)=1.95A碘钨灯Kx=0.3，Cos=0.7，tg=1.02Ijs=KxPe台数/(UeCos)=0.311/(0.220.7)=1.95A Ijs(1组灯具)=27.27A 该组中最大的开关箱电流Ijs=19.48A 由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数 两者中取大值Ijs=27.271.1=30.00A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内隔离开关为HK1-60/60 ，其熔体额定电流为Ir=60A，漏电保护器为DZ15LE-40/40。 (12)、13号动力分箱至第1组电机(施工电梯)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 施工电梯Kx=0.85，Cos=0.6，tg=1.33Ijs= Kx Pe 台数/(1.732UeCos)=0.85201/(1.7320.380.6)=43.05A Ijs(1组电机)=43.05A 该组中最大的开关箱电流Ijs=50.65A 两者中取大值Ijs=50.65A ii)选择导线 选择VV-310+26，直接埋地时其安全载流量为66A。 iii)选择电气设备 选择开关箱内
